Вентиляция канализации в частном доме: схемы, особенности монтажа

Обустройство канализации с вакуумным клапаном

Использование клапана необходимо в тех случаях, когда невозможно установить трубу заподлицо. Система работает следующим образом:

• Внутри корпуса находится пружина и резиновое уплотнение;
• При возникновении отрицательного давления в водонапорной трубе (большое количество воды падает в залп) пружина открывает уплотнение и воздух поступает в систему, выравнивая требуемое давление;
• когда пружина возвращается на свое место, чтобы воздух из воздуховода не попадал в помещения.

Вакуумный клапан не может служить равноценной заменой промывочной трубы, но делает свою работу хорошо, но если вода в ловушке высохнет, клапан не будет препятствовать распространению неприятных запахов.

В случае невозможности монтажа элемента на стояке, монтаж выполняется на трубе, проходящей горизонтально. Правила установки:

• элемент устанавливается над местом подключения к канализационной системе самого высокого санитарного выхода;
• если слив расположен на уровне пола, то клапан устанавливается на расстоянии 35 см от высоты напольного покрытия;
• беспрепятственное поступление воздуха в вакуумную установку, а также доступ для ремонта и открытия вручную (при необходимости).

Особенности системы вентиляции

Для того чтобы вентиляция канализации работала полноценно, необходимо в обязательном порядке использовать стояки.

Следует отметить, что при наличии в доме сразу нескольких отдельных стояков, их схему вентиляции лучше всего объединить в одну.

Нормальное функционирование канализации в доме во многом зависит от соединения ее с атмосферой.

Только если канализационные трубы имеют правильное вентиляционное сообщение с внешним воздушным пространством, в них не будут образовываться воздушные пробки и появляться разряжение, мешающие нормальному функционированию всей системы.

Видео:

Следует помнить, что диаметр трубы, из которой собрана канализационная вентиляция, должен быть не меньше диаметра трубы, из которого собран непосредственно сам канализационный стояк.

Наиболее оптимальный вариант обустроить канализационную вентиляцию в доме своими руками — это снабдить каждый отдельный стояк своей отдельной трубой и специальным дефлектором.

Однако этот вариант достаточно дорогой, а соответственно, не всегда доступный, поэтому наиболее часто канализационную вентиляцию делают общей, объединяющей в одной единой системе сразу несколько стояков, которые имеет один выход к трубе вентиляции.

Для этих целей берут трубу с увеличенным диаметром, которая будет способна эффективно справляться со своей задачей и не допустит попадание во внутреннее пространство дома неприятных запахов.

Другие виды вентиляции

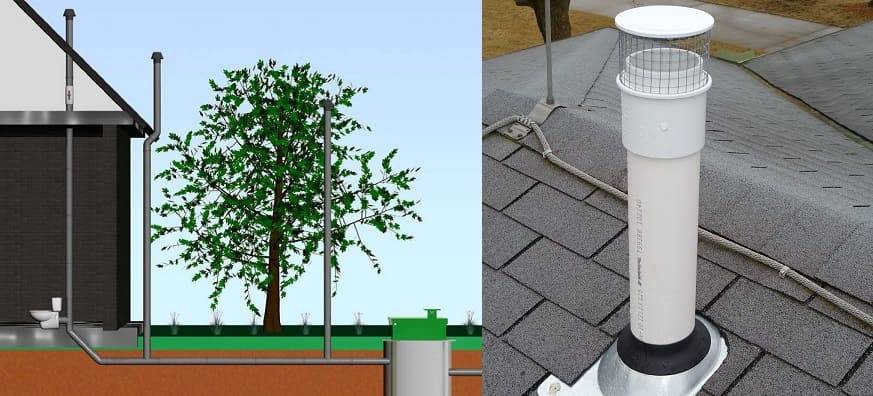

Кроме классической вентиляционной системы с фановой трубой внутри здания, существуют и другие. Они будут полезны тем, у кого жилье уже построено, так как работы выполняются вне помещения. Рассмотрим три схемы вентиляции.

1. Схема вентиляции вдоль наружной стены по виду очень схожа с классической системой. Единственным отличием является то, что труба устанавливается вдоль наружной стены, но тянуть ее до самой крыши не нужно.
2. Схема вентиляции к забору. В этом случае принцип такой же, как у предыдущих двух видов, разница в том, что трубу выводят вдали от дома. Такой метод должен устраивать не только вас, но и ваших соседей, поэтому нужно позаботиться о том, чтобы запах из канализационной системы вашего дома им не мешал.
3. Схема вентиляции из септика. Из этих методов, для вентиляции частного дома часто выбирают именно его. В соответствии со стандартами, септик должен находиться от дома на расстоянии от 2 до 20 м. Получается, что зловоние не попадает в жилище и запах не ощущается во дворе.

Если в вашем доме еще не установлена вентиляция канализации, сделать ее можно своими руками, не вызывая специалистов. Следуя простым правилам, можно избавиться от неприятного запаха.

Подводка вентиляции к канализации

свежий воздух в доме и во дворе

Иногда даже грамотная схема не обеспечивает качественную вентиляцию канализации в частном доме. Если подводка слишком длинна (более 3 м), вентиляция требуется усиленная.

Чтобы решить проблему, требуется увеличение сечения подводки. Так, расчетный показатель 4 см увеличивается до 5 см при длине 3 метра.

Если же подводка 5-метровая, диаметр увеличивается на 1\4. Увеличить сечение подводки придется и при перепаде высот от 1 до 3 метров. Также требуется увеличение диаметра, когда при подводке к унитазу перепад высоты составил более 100 см.

Если этот метод не действует, придется оборудовать дополнительную вентиляцию канализации частного дома в виде вакуумного клапана или добавочной фановой трубы.

Видео о том, нужна ли канализации частного дома вентиляция и как она должна быть устроена:

Схемы вентиляции загородного дома

Современная тенденция загородного строительства предусматривает максимальную герметичность помещений. Безусловно, это благоприятно сказывается на финансовых и экономических показателях эксплуатации здания.

Но, в то же время, затрудняются условия воздухообмена и безопасности проживания. Ведь на одного человека для нормальной жизнедеятельности нужно порядка 30 кубометров воздуха в час.

Смотреть видео

Для верного формирования вентиляционных систем надо учитывать их определенные особенности:

1. На качество воздуха в помещении существенное влияние оказывают внешние условия региона строительства и состав материалов, использованных в процессе строительства.
2. Важны способы управления отопительными системами, устройствами для кондиционирования и вентиляции.
3. Нельзя использовать в хозяйстве средства бытовой химии, выделяющие вредные вещества и не рекомендованные для использования в замкнутой среде.
4. Для помещений различного назначение существуют свои нормативы по составу воздуха в них – для санузлов, спален, тренажерных комнат и прочих.
5. Нужно учитывать физиологические особенности каждого проживающего в доме, например – наличие аллергических реакций на определенные вещества и материалы.

Для качественной вентиляции помещений загородного дома применяются комбинированные приточно-вытяжные системы, который действуют по приведенной ниже схеме.

Затруднения в работе вентиляции могут возникнуть по разным причинам, но чаще всего это происходит по причине длинных горизонтальных участков в системе трубопроводов, а также большого количества поворотов. В таком случае используется принудительное вентилирование помещений.

Существующие схемы

Существует две схемы канализационной вентиляции – внутренняя и внешняя. Это осуществляется с помощью дымовых труб, которые выводят канализационные газы наружу, обеспечивают свежий воздух и регулируют давление в канализационной системе.

Внутренняя планировка предусмотрена на стадии проектирования здания. В этой версии сливная труба фактически является продолжением основной сливной трубы, подсоединенной к ней и выведенной наружу. Сечение обеих труб должно быть одинаковым.

Дымоход не должен быть подключен к дымовой трубе или к системе вентиляции здания. Выход дымохода должен быть расположен вдали от оконных проемов и балконов и вести на крышу. Высота над плоской крышей – около тридцати сантиметров, над чердаком – около пятидесяти сантиметров. Для предотвращения попадания осадков и посторонних предметов в водосток устанавливается навес.

Наружная вентиляция должна быть организована, если она не была предусмотрена на этапе проектирования квартиры и в потолках нет люков для ее отвода. В этом случае дымовая труба подключается к канализации и размещается снаружи здания. Его можно настроить следующим образом:

• если вентиляционная труба проложена снаружи здания, то конструкция будет напоминать желоб;
• установите вентиляционную трубу непосредственно в зумпф;
• устанавливайте его не на внешней стене, а на сарае или заборе, стараясь не беспокоить соседей.

Частые ошибки, которых лучше избежать

Чтобы не загубить всю систему, в процессе ее монтажа помните о важных деталях.

Например, обеспечивая уклон трубопровода, нужно помнить о соотношениях, потому что недостаточной или излишне большой его величиной можно спровоцировать частые засоры.

Правильно определяйте угол наклона фановой трубы

Вы обеспечите долгий срок службы своей канализации, если будете использовать трубы по назначению, а именно наружные устанавливать на улице, а внутренние – в доме.

И последнее, если отсутствует стояк, то вентиляция обеспечивается забором чистого воздуха из труб септика, а выведение грязного – через вентиляционный канал, выведенный на крышу.

Полезные мелочи и практические советы

Несомненно, монтаж канализационной системы это наиболее простой этап строительства по сравнению с электричеством или возведением стен, но и в этом этапе присутствует много подводных камней. Вот список некоторых из них:

• При покупке труб и комплектующих проверяйте наличие резиновой прокладки в раструбе. Она часто теряется;
• Настоятельно не рекомендуется подсоединять фановую трубу к системе вентиляции;
• В случае стандартного набора точек водопотребления (один унитаз, две раковины, стиральная машина, душевая кабина), монтировать фановую трубу не обязательно, можно ограничиться вакуумным клапаном;
• При укладке ПВХ трубы в ров, внимательно следите за стыками, так как места соединений нестабильны;
• Настоятельно рекомендуется установить аварийный отвод для прочистки канализации. Он устанавливается как можно ближе к месту входа трубы в дом, в доступном месте.

Установка фановой трубы

Если просто говорить о конструкции, вентиляционного стояка можно сказать, что он похож на обычную систему сетей вентиляции многоквартирных домов. Фановая труба представляет собой систему вентиляции, которая подключена к основному стояку в самых высоких его точках, чтобы избежать попадания сточных вод в данную систему.

Другой конец фановой трубы расположен на крыше, чтобы выводить воздух напрямую на улицу, не создавая неприятных запахов в помещении.

При наличии гидрозатворов на каждом узле, такая конструкция справляется с выводом газов на улицу, но если вернуться к ситуации образования вакуума, то вся система в общем не будет иметь толк, так как гидрозатворы будут осушены.

Применение воздушного клапана

Суть этой конструкции заключается в обеспечении притока воздуха во время слива большого количества воды. В такой ситуации вместо того, чтобы осушать затворы, воздух будет поступать в трубу. Так как он имеет меньшее сопротивление, чем вода, затворы останутся наполненными, а чистый воздух наполнит трубу. Конструкция устроена таким образом, что приточный воздух берется из подсобного помещения здания. Например, чердака.

Чистый воздух будет поступать с чердака в созданную область с разряженным воздухом, а после того, как вода пройдет, весь неприятный запах уйдет с помощью фановой трубы на улицу.

Вентиляция с вытяжной трубой

Кроме перечисленных выше преимуществ, вентиляционные системы с фановыми трубами обеспечивают корректную работу канализации, для которой в этом случае становится менее опасным пересыхание сифонов. Если сантехникой не пользовались несколько дней и сифон (гидрозатвор) высох, при наличии вентиляционной трубы в системе теплый воздух из канализации будет подниматься и выходить вверх по трубе. Так как пересохшие сифоны не могут выполнять свои функции гидробарьера между канализацией и помещением, при отсутствии фановой трубы запахи будут попадать в дом.

Гидрозатвор и вентиляционная труба вместе защищают дом от неприятных канализационных запахов.

Отличные варианты труб для канализации вы найдете на сайте компании ООО «АСПМАРКЕТ». У них огромный выбор различных инженерных систем для строительства и ремонта. А персональный менеджер с удовольствием подскажет вам, какой вариант лучше, как правильно составить заказ и как быстро он придет.

Правила монтажа

Вентиляционная труба может быть из того же материала, что и канализационная. Это позволяет легко обеспечить герметизацию стыков. Благодаря небольшому весу, который важен при монтаже и эксплуатации вертикальных конструкций, часто выбирают для этих целей пластиковые изделия. При выборе также следует учитывать, что диаметр вентиляционного вывода не должен быть меньше, чем диаметр самого крупного стояка.

Следуя определенным правилам, не сложно понять, как сделать вентиляцию канализации в частном доме.

• Стояки и фановые выводы соединяются в единую систему. При большом расстоянии по горизонтали между отдельными стояками целесообразно установить несколько фановых труб.
• Монтаж фановой канализации целесообразно выполнять на этапе строительства. Это позволит сократить трудоемкость работу и сделать систему более удобной.
• При возведении здания для установки вентиляционной трубы организуется специальный канал и люки. Если канализация и ее вентиляция устраивается в уже построенном доме, прокладывать линию можно не через перекрытия (такой вариант может снизить прочность и надежность конструкций), а через стену.
• Когда разрабатывается вентиляция канализации в частном доме — схема должна предусматривать соблюдение расстояния от наружных участков трубы до балконов и окон по горизонтали, не менее 4 м, иначе нельзя гарантировать, что неприятные запахи не проникнут в дом.
• Высота вывода вытяжной трубы на крышу зависит от конструкции кровли и варьируется от 0,2 до 3,0 метров. В частности, для плоских крыш достаточно, чтобы верхняя часть трубы была выше уровня кровли на 300 мм, а для скатной конструкции высота должна быть не менее, чем 500 мм. А если крыша используется — 3 метра.
• Если на крышу выводятся вентиляционные трубы из жилых помещений или дымоходы, канализационная вытяжная труба должна быть выше всех остальных, чтобы исключить попадание неприятных запахов из канализации в дом.
• Установка дефлектора на трубе не повышает эффективность работы вентиляции канализационной системы, но может послужить причиной образования наледи из замерзшего конденсата в холодное время года.

Как изготовить дефлектор своими руками

Устройство вентиляции канализации в частных домах своими руками, как правило, сопровождается использованием дефлектора. Он необходим для увеличения силы тяги в вентканалах.

Для изготовления дефлектора своими руками необходимо выполнить ряд последовательных действий:

1. Выбрать его модель.
2. Выполнить чертежи в размерах, масштаб 1:1.
3. Подготовить необходимые инструменты.
4. Выбрать и приобрести материалы.
5. Изготовить выкройки деталей из картона.
6. Собрать макет дефлектора из картона, при необходимости – изменить размеры деталей.
7. По выкройкам изготовить детали дефлектора.
8. Собрать устройство в металле.

Выбор модели

Для самостоятельного изготовления лучше выбрать самую простую модель, обеспечивающую эффективную вытяжку из канализации в частном доме.

Смотреть видео

Базовым размером является диаметр фановой трубы, от которого определяются параметры остальных деталей.

Разработка чертежей

Вначале необходимо прочертить сборочный чертеж изделия и рассчитать присоединительные размеры, а также параметры каждой детали в отдельность. Затем нужно выполнить развертки всех деталей в реальных размерах и натуральном масштабе. Чертеж надо перенести на картон.

Подготовка инструментов

По ходу проектирования дефлектора продумывается технология его сборки и инструмент, который понадобится при изготовлении изделия. Но в любом случае необходимо иметь:

1. Простейший чертежный инструмент для создания техдокументации – линейку, угольники 30 и 45 градусов, транспортир, циркуль.
2. Ножницы слесарные для резки листового металла.
3. Напильник – для удаления заусенцев.
4. Маркер, применяемы при нанесении разметки на детали.
5. Дрель для сверления отверстие под крепеж.
6. Сверла по металлу.
7. Молоток слесарный.
8. Тиски слесарные.
9. Шило.
10. Ножницы для картона.

Перечисленный инструмент имеется в распоряжении у практически  практичного хозяина.

Материалы для изготовления дефлектора

Основным материалом является листовой металл. Критерием выбора является его доступность и финансовые возможности. Дефлектор для вентиляции канализационного стояка в частном доме можно изготовить своими руками. Для этого понадобиться:

1. Сталь нержавеющая листовая толщиной 0,25-0,5 миллиметров. Это лучший вариант выбора с точки зрения долговечности.
2. Лист алюминиевый толщиной 0,4-0,8 миллиметров. По долговечности мало уступает нержавейке.
3. Листы из других металлов – меди, титана, цинка и им подобных.
4. Листы стальные из оцинкованной стали толщиной 0,4-0,6 миллиметров. Самый распространенный материал по соотношению показателей цена – качество – доступность.
5. Картон толщиной 1,0-1,5 миллиметров для изготовления макетов и разверток деталей.
6. Заклепки стандартные алюминиевые или вытяжные.

По ходу работы могут понадобиться и другие материалы вспомогательного характера.

Изготовление приспособления

В первую очередь нужно вырезать из картона макеты деталей устройства. Затем из них собирают макет дефлектора, крепление деталей можно производить степлером.

Смотреть видео

После проверки всех размеров на картонных комплектующих, шилом проделываются отверстия в местах установки заклепок. Макет демонтируется, по разверткам вырезаются детали из металла. По следам отверстий от шила,  нужно просверлить отверстия под используемый крепеж.

Далее производится его сборка.

Значимые недостатки в вентиляции канализационной системы

Недостаточность вентиляции канализационного стояка в частном доме проявляется очень быстро в виде неприятных запахов. И причиной тому чаще всего являются следующие распространенные:

• недостаточный размер трубы стояка канализации, приводящий к срыву сифонов;
• длительный простой сантехнического оборудования, приводящий к их пересыханию;
• возникновение трещин в канализационных трубах при нарушении правил их монтажа.

Смотреть видео

Источники

• https://AeroClima.ru/ventilyaciya/v-kanalizatsii/
• http://okanalizacii.ru/sistemy/elem-i-oborud/ventilyaciya-kanalizacii-v-chastnom-dome.html
• https://www.kanalizaciya-stroy.ru/ventilatcia_kanalizacii.html
• https://kachestvolife.club/vodosnabzhenie/ventilyaciya-v-kanalizacii-v-chastnom-dome
• https://sovet-ingenera.com/kanaliz/k-drugoe/ventilyaciya-kanalizacii-v-chastnom-dome.html
• https://TrubaNet.ru/sistemy-ventilyacii/ventilyaciya-kanalizacii-v-chastnom-dome.html

Канализация с фановой трубой

Устройство является продолжением канализационного стояка, который ведет наружу. Принцип работы прост: теплый воздух всегда поднимается вверх и выводится наружу, в результате чего в трубопроводной системе создается вакуум малого типа (как вытяжка в печи), а воздух выталкивается из бытового помещения в канализацию, а не наоборот.

Но чтобы правильно оборудовать вентиляционный стояк дымоходом из рук, следует обратить внимание на следующие рекомендации:

• высота дымовой трубы должна быть не менее 0,5 м от уровня крыши. Если есть чердак, то длина увеличивается до 3-3,5 метров;
• площадь поперечного сечения выпускного трубопровода должна быть равна площади поперечного сечения стояка;
• в случае нескольких канализационных стояков допускается объединение компонентов сверху и оснащение системы одним сливным трубопроводом;
• канализационное отверстие не должно быть подключено к топке или вытяжной вентиляции в здании;
• лучшее место для прокладки труб – пустотелая стена дома. При установке вблизи оконных проемов или балконов запах может попасть в дом. Если нет пустой стены, расстояние между окнами и выходом канализационной трубы должно быть не менее 4 метров;
• если крыша дома пятиугольная, дымовая труба не должна быть проложена под карнизным скатом, конструкция может легко треснуть от падающего снега;
• установка верхней части вытяжки с перегородкой обеспечивает блокировку вентиляции в зимнее время. На перегородке образуется конденсат, а при замерзании он блокирует выход, и воздух поступает в помещения.

Выход изготовлен из трубы, из которой изготовлен общий стояк, и является продолжением трубы, выводящим ее наружу. Использование чугуна нежелательно, так как материал склонен к коррозии и существует риск полной коррозии и обрушения трубы, лучше всего сделать выход из пластика.

Каким должен быть диаметр фановой трубы?

Диаметр канализационного стояка является основной характеристикой, которую следует учитывать при выборе и проектировании системы.

Основное правило размеров: минимальный диаметр не должен быть меньше поперечного сечения канализационного стояка (если стояк имеет диаметр 250 мм – то фекальная труба должна иметь такой же размер).

Популярными размерами в строительстве одно- и двухэтажных домов являются трубы сечением 50-90-100 мм. Этого достаточно, если в доме есть:

• канализационный стояк диаметром 100 мм;
• раковина (кухня) со сливной трубой 50 мм;
• душевой слив;
• стиральная машина.

Выбор по материалу

Трубы из таких материалов обычно используются для прокладки канализационных стояков:

1. ПВХ. Изделия из пластмассы проще и быстрее устанавливаются, дешевле по стоимости. Пластик постепенно заменяет чугун – новые системы обычно изготавливаются из этого материала.
2. Металл (Чугун). Чугунные трубы являются устаревшим решением для канализационных систем. Чугун прочен, долговечен, но с ним гораздо сложнее работать: чугунные изделия много весят, их сложнее резать и соединять, в процессе эксплуатации – они быстрее загрязняются.

При необходимости (при ремонте или замене установки или ее частей) можно подключать пластиковые и чугунные трубы. Соединение между собой осуществляется с помощью специальных переходников (фланцев).

Нужна ли звукоизоляция

Если труба проходит через жилые помещения, необходима звукоизоляция. В этом случае в комнатах будет слышен шум воды и воздуха. Сама труба также будет шумной из-за вибрации и резонанса.

Акустическая изоляция не требуется для помещений, проходящих через нежилые помещения. Если стояк проложен в стене и толщина перегородки мала – то на этапе строительства (реконструкции) рекомендуется произвести как минимум “легкую” звукоизоляцию.

В идеале вопрос звукоизоляции должен решаться на стадии проектирования и строительства здания. Стояк должен быть “спрятан” в отдельном воздуховоде (шахте), или так спланирован, чтобы он не проходил через жилую комнату. Также рекомендуется использовать специальные “бесшумные” трубы (толстостенные полипропиленовые изделия).

Сам процесс звукоизоляции выполняется с помощью “покрытий” или рулонных изоляторов, обернутых вокруг трубы. Чем толще слой, тем эффективнее будет изоляция.

Нужно ли утепление

Изоляция дымоходных стояков нужна чаще, чем звукоизоляция – потому что теплый, влажный воздух будет конденсироваться на стенах по мере того, как он поднимается вверх по трубе и замерзает. В результате труба замерзнет, заблокируется и перестанет функционировать должным образом.

Необходимо изолировать участки, проходящие через неотапливаемые пространства (мансарда, подвал).

Изоляция выполняется так же, как и акустическая изоляция: с помощью роликовых изоляторов или “рубашек”, которые крепятся вокруг трубы.

Почему наблюдается шум и неприятные запахи

Все мойки, рукомойники, умывальники, стиральные и посудомоечные машины подключаются к канализационному стояку через сифоны, выполняющих функцию водяного запорного замка. Сифон имеет изогнутую форму, чтобы жидкость находящаяся внутри образовывала своеобразную пробку и блокировала попадание запаха из сточной ямы, через сантехнические приборы в помещение.

https://youtube.com/watch?v=HkdNv_ydf8w

Если канализационная вытяжка не предусмотрена, наблюдается следующее:

1. При спуске воды создается давление внутри трубопровода.
2. Вследствие перепадов давления в канализационном стояке жидкость из сифона забирается в основной трубопровод, образуется воздушная пробка вместо гидравлической.
3. Через воздушные пустоты неприятный запах из канализационного колодца, септика или сточной ямы начинает поступать внутрь помещения. Кроме того образовавшиеся воздушные пробки не дают воде заполнить сифон, поэтому явление начинает носить постоянный характер.

Правила установки фановых труб

Подробно об устройстве

Обустройство вентиляции в канализации требует соблюдение определённых правил и рекомендаций.

1. Детали для вентиляции должны подбираться с учётом того же материала, из которого изготовлены канализационные трубы. Такое обстоятельство даёт возможность выполнить беспроблемную герметизацию стыков. Лучше всего подходит пластик, так как благодаря маленькому весу такие трубы легче устанавливать в вертикальном положении.
2. Параметр внутренней окружности вывода вентиляции должен быть не меньше, нежели такие же параметры самого широкого стояка.
3. При монтаже следует аккуратно соединить стояк и фановые выводы в единую систему. Когда расстояние между соседними стояками слишком большое, тогда монтировать придётся несколько фановых деталей. Продумать все возможные нюансы вопроса, как сделать вентиляцию канализации в частном доме, следует ещё на строительных чертежах. Такая практика позволяет значительно снизить вероятность появления неприятных ситуаций во время обустройства.
4. Для монтажа вентиляции стоит продумать наличие специальных люков и каналов.
5. Когда монтажные работы ведутся уже в возведённом здании, прокладка элементов системы должна осуществляться через стены. Ни в коем случае нельзя нарушать целостность перекрытий, так как эти действия снизят устойчивость дома.
6. Во время разработки схемы вентиляции необходимо соблюдать положенное горизонтальное от оконных проёмов и балконов до наружного участка трубопровода. Это значение составляет не меньше четырёх метров. При игнорировании требования появляется большая вероятность попадания вонючего аромата в комнаты.

Правила монтажа на кровле

1. Есть вариант, когда вытяжная труба выходит на кровлю дома. В этом случае высота вывода может составить от 20 до 300 сантиметров. Это значение зависит от кровельной конструкции. Когда крыша плоская, деталь может быть выведена всего на 30 сантиметров. Для скатного дизайна приведённое значение составит не менее 50 сантиметров. Если под крышей располагается и используется чердачное помещение, тогда значение будет максимальным и составит три метра. Гораздо проще, когда вентиляция канализации в частном доме без выхода на крышу.
2. Если фановая деталь выходит на кровлю на крышу из жилой комнаты или дымохода, параметр её высоты не может быть меньше иных выводов.
3. Также, на трубу не стоит монтировать дефлектор, потому что он не увеличит эффективность функционирования системы и станет причиной появления ледяного нароста на деталях из-за промерзающего зимой конденсата.

На кровле

Вступление

При возведении частного дома сеть водостоков проводится еще на этапе его проектирования, наряду с другими инженерными коммуникациями. Но и в уже построенном жилище возможна организация комфортного санузла. При наличии или отсутствии возможности подключения к централизованной канализации ход работ и обустройство надлежащих коммуникаций одинаковы, различаться будет только организация отведения стоков.

Канализация – это вертикальный стояк и более тонкие трубы для попадания сточных вод от раковины или унитаза в этот стояк, которые после перетекают в горизонтальные более широкие трубы, а из них – в центральную канализационную сеть или очистные сооружения.

Обустройство системы водостока зависит от:

• Постоянства проживания в доме.
• Количества постоянно проживающих человек.
• Объема расхода воды на 1-го человека на каждый день.
• Уровня подземных вод.
• Размера земельного надела и места под очистные сооружения.
• Почвенной структуры и ее типа.
• Климата региона.

Условно канализация классифицируется на 2 типа:

• Системы накопления – бездонная выгребная яма, герметичная сточная емкость.
• Очистные сооружения – простой однокамерный септик с почвенной очисткой, 2-ух камерный септик с естественной очисткой, 2-ух – 3-ех камерный септик с фильтрующим полем, септик с биофильтром и с постоянной воздухоподачей.

Материалы, применяемые для изготовления труб

Трубопроводы предназначены для транспортировки стоков, с их помощью происходит соединение (обвязка) всех компонентов системы. Поэтому к выбору этих элементов нужно отнестись со всей ответственностью.

Что касается востребованности, то ранее практически не было альтернатив чугуну, однако теперь появилась стойкая тенденция к использованию пластиковых аналогов. В последнем случае канализация изготовляется своими руками за несколько дней.

В целом у вас есть возможность приобретения трубопроводов сделанных из:

• Керамики
• Асбестоцемента
• Пластика
• Стали
• Чугуна

Каждый из них мы рассмотрим более подробно далее.
Канализационные трубы

Чугунные трубы

К преимуществам этой продукции можно отнести:

• Универсальность применения. Чугун может успешно использоваться как для создания наружной канализации частного дома, так и внутренней.
• Прочность. Трубы хорошо переносят статическое давление и удары.
• Длительный срок эксплуатации. Равен порядка 20-30 годам в зависимости от качества установки и правильности эксплуатации.
• Высокая устойчивость к перепадам температур.
• Хорошо переносят небольшое внутреннее давление.
• Имеют высокую коррозионную стойкость и гидроизоляцию.
• Высокая шумоизоляция.

Для наружного монтажа они дополнительно покрываются специальными составами, направленными против коррозии. Что касается недостатков устройства канализации в частном доме из чугунных трубопроводов, то можно выделить:

• Высокую стоимость.
• Немалый вес.
• Периодическое возникновение засоров. Появляются из-за высокой шероховатости внутренних стенок труб.
• Трудоемкий монтаж, при котором необходима чеканка стыков.

Стальные аналоги

К преимуществам стальной канализации относится:

• Высокая прочность к повреждениям и механическим воздействиям.
• Отлично справляются с резкими перепадами температур.
• Могут переносить большое внутреннее давление, что позволяет применять их не только в безнапорной канализации, но и в напорной.
• Изготовляются из нескольких марок стали.

Недостатками являются:

• Высокая склонность к коррозионным процессам. Этот недостаток может частично компенсироваться внутренней и внешней обработкой, например, нанесением эмалированного покрытия.
• Немалый вес изделий. Возникает потребность в грузоподъемной технике во время проведения монтажных работ.
• Высокая цена.
• Трудоемкий монтаж. Заключается в качественной герметизации соединений.

Керамические трубы

Ранее керамика была так же популярна, как и чугун, это объясняется ее приемлемыми техническими показателями. К преимуществам этих труб относят:

• Длительность эксплуатации.
• Полная инерционность к транспортируемым жидкостям, даже если они обладают высокой агрессивностью.
• Стойкость к резким температурным изменениям.
• Великолепная гидроизоляция.

Недостатки:

• Малая длинна изделий. Производство труб ведется с длиной 600 мм, что приводит к большому количеству стыков. Это увеличивает риск утечки.
• Хрупкость. Монтаж канализации в частном доме и транспортировку нужно проводить аккуратно, так как даже небольшой удар может привести к появлению трещин.

Трубы из асбестоцемента

Эти изделия изготовляются из портландцемента и асбестового волокна. Лет тридцать назад они считались хорошей альтернативой для установки в частном доме. Их преимуществами считаются:

• Небольшой вес.
• Великолепная гидроизоляция.
• Длительный срок использования (при условии правильной эксплуатации и установки).
• Отсутствие коррозионных процессов, так как металлические элементы полностью отсутствуют.
• Химическая и температурная устойчивость.

К недостаткам можно отнести только хрупкость изделия, что необходимо учесть при монтажных работах и проектировке системы.ПВХ канализационные трубы

Пластмассовые трубы

Являются наиболее актуальным вариантом в наше время, изготовляются из разных видов пластмасс. Могут использоваться для внутреннего и наружного применения. По материалу, используемому для производства, делятся на: ПВХ, полипропиленовые и полиэтиленовые.

Преимущества:

• Приемлемая цена.
• Широкий ассортимент.
• Приемлемая прочность.
• Стойкость к химически активным веществам.
• Полное отсутствие коррозии.
• Возможность установки своими руками канализации в частном доме благодаря простому способу сборки.
• Внутренняя поверхность идеально гладкая, что не приводит к появлению засоров и обрастаний.
• Простая транспортировка.

Именно за счет этих неоспоримых преимуществ изделия из пластмассы получили широкое распространение и высокую популярность.

Что такое фановый стояк?

(Далее ФС)

Он нужен для обеспечения сообщения системы канализации с внешней средой, то есть для того, чтобы канализация не была замкнутой.

Чаще всего это пластиковая или полиэтиленовая труба того же диаметра, что и канализация. Однако иногда до сих пор используется чугун и металл.

Способы установки

Если в доме два этажа и санузел имеется на каждом, то согласно строительным нормам и правилам следует смонтировать ФС, а не использовать вакуумный клапан. Существует два способа монтажа:

• Внутренний.
• Внешний.

В первом случае монтируется полностью внутри здания и выводится через крышу на улицу, при этом необходимо помнить, что минимальная высота от кровли до оголовника должна составить 1–1,5 метра.

Лучше всего пускать трубу через конек, чтобы исключить задувание ветром. В некоторых случаях допускается сужение диаметра вывода. Однако профессионалы делать это не рекомендуют, в меньший размер станет проходить меньше воздуха, в результате чего в помещении будет слышно «захлёбывание».

В процессе прохода через плиты перекрытия не нужно вставлять «гильзу» между трубой и полостью бетона, лучше запенить монтажной пеной и заделать раствором.

Во время теплой погоды вентиляционная труба имеет свойство расширяться, а в холодное, наоборот, сужаться. Если стояк надежно не зафиксирован и будет болтаться в отверстии, он может выйти из стыков, и на место вставить уже очень проблематично.

Во втором случае монтаж производится на определенном расстоянии от окон и входных групп. Для оконных проемов и дверей расстояние должно составлять не менее 400 сантиметров по горизонтали.

Наружный способ вентиляции не особо отличается от внутреннего, также выводится выше конька крыши. Следует избегать мест, где скат кровли попадает на фановый вывод, снег и большой объем воды могут повредить трубы.

После монтажа ее нужно утеплить при помощи стекловаты, или минеральной ваты. Для разных регионов используется своя толщина утеплителя. В средней и северных широтах – слой толщиной 100 миллиметров. В южном и центральном регионе допускается 50 мм.

Данная мера позволит избежать обмерзания воздуховода в холодный период, а также скапливание конденсата на внешней стенке шахты. Весьма популярным материалом для утепления вентиляции в последнее время стало пенополистирольное покрытие, которое хранится в металлических баллонах под высоким давлением.

Наносится такой состав с использованием специального пистолета и надежно фиксируется, образуя при этом теплоизоляционный слой.
