Вентиляция канализации: инструкция по установке

Вакуумные клапаны вентиляции

внутренний канализационный клапан

Клапаны используют в качестве альтернативы или дополнения фановой трубе. Это выход, если дом уже построен, но вентиляция предусмотрена.

Клапаны вентиляции не должны обмерзать, обычно их устанавливают на чердаке. Механизм действия вентиляционного клапана для канализации очень прост. Просвет его герметично прикрыт мембраной, удерживаемой слабой пружинкой. Когда сливается вода, в стояке разряжается воздух, мембрана отодвигается и запускает воздух внутрь канализационной системы. Давление в трубе выравнивается, и клапан автоматически закрывается. Таким образом, открыт клапан лишь тогда, когда необходимо запустить воздух из помещения в трубы.

Клапан должен находиться выше пола на 30 – 35 см.

Клапан для вентиляции системы канализации можно собрать самостоятельно.

Материалы и инструменты:

• пружинка от авторучки;
• концевой тройник;
• саморез на 45 мм;
• полиэтиленовая крышка для стеклянной банки;
• небольшой листок тонкого поролона;
• клей;
• шило.

Ход работ:

• Из крышки вырезаем окружность диаметром 50 мм, в центр вкручиваем саморез;
• Из поролона вырезаем окружность чуть большего диаметра и приклеиваем к кружку из пластика, вытащив саморез;
• В концевом тройнике проделываем отверстия диаметром 5 мм с промежутками 25 мм, пробиваем шилом отверстие и вставляем саморез;
• Теперь саморез выкручиваем и собираем готовый клапан.

Если клапан собран правильно, воздух, вдуваемый в отверстия, будет проходить свободно. Ширина щели регулируются саморезом.

Через некоторое время он может засориться или сломаться. И абсолютно бесполезны клапаны при пересыхании гидрозатворов.

Фановая труба предупреждает всасывание гидрозатворов из сифонов в трубы и очень эффективно предотвращает появление запаха канализации. Вентиляция уменьшает зловоние и при пересыхании водяных затворов, характерное для душевых и трапов.

Сливное сантехническое оборудование обязательно должно содержать гидрозатвор. Даже при грамотном устройстве вентиляции частного дома часть неприятных запахов может проникать через сливы без гидрозатвора.

Вентиляция канализационной насосной станции

Чертежи и проекты

Подразделы

Формат dwg pdf

Для нужд пожарного водопровода проектом предусматривается устройство двух резервуаров по 200 м3 каждый, а также насосная станция.

В архмиве 3d модель насоса HYDRO MX-A

Системы электрооборудования жилых и общественных зданий

Формат Exel

Программа в свободном доступе, скачать можно после регистрации

г. Караганда. Казахстан

Блочно-модульная котельная для здания пришахтинского овд

Исходный текст на китайском

Глубина архива видеорегистратора составляет один месяц при постоянной круглосуточной записи с 8 IP-видеокамер за счет установки жесткого диска объемом 6 ТБ.

Формат dwg

Сифон — функциональный водяной затвор

Сифон – это особым образом выгнутый участок специальной канализационной трубы. Подобная форма препятствует жидкости вытекать из устройства. Сифон образует заслон проникновению в помещения зловонных запахов из канализации. При подсоединении умывальника к системе канализации применяют, как правило, готовый пластиковый сифон.

В каких случаях сифон не справляется с выполнением своих функций? Рассмотрим варианты.

1. В случае, если санитарный прибор на протяжении продолжительного времени (свыше десяти дней) не используется, то жидкость может испариться из сифона. Если вода регулярно не пополняется в устройстве, ее становится просто недостаточно для перекрытия сечения трубы. Обычно от такой проблемы без труда избавляются, закрыв пробкой сточное отверстие.
2. Сифон может опорожниться, даже если санприбор постоянно используется. Такое происходит, если технологически система спроектирована неграмотно. Большой объем стоков от вблизи подключенного сантехприбора (к примеру, после слива в унитазе) полностью заполняет в сливной трубе сечение, формируя водяную пробку. Она, перемещаясь вниз, образует в верхней части данной системы разрежение. А разрежение, воздействуя в устройствах (т. е. сифонах) на водяные затворы, способно вызвать высасывание там присутствующей воды (обычно это сопровождается характерным «чавканием» или бульканьем). Если в продолжение короткого периода времени не заполнить сифон жидкостью, из канализационной системы начнут просачиваться зловонные запахи. В грамотно спроектированной и правильно эксплуатируемой системе канализации подобная ситуация не возникнет.

А теперь представляем условия, соблюдение которых, безусловно, гарантирует исправное функционирование канализационной системы.

Альтернатива использованию вентиляционных фановых труб канализации

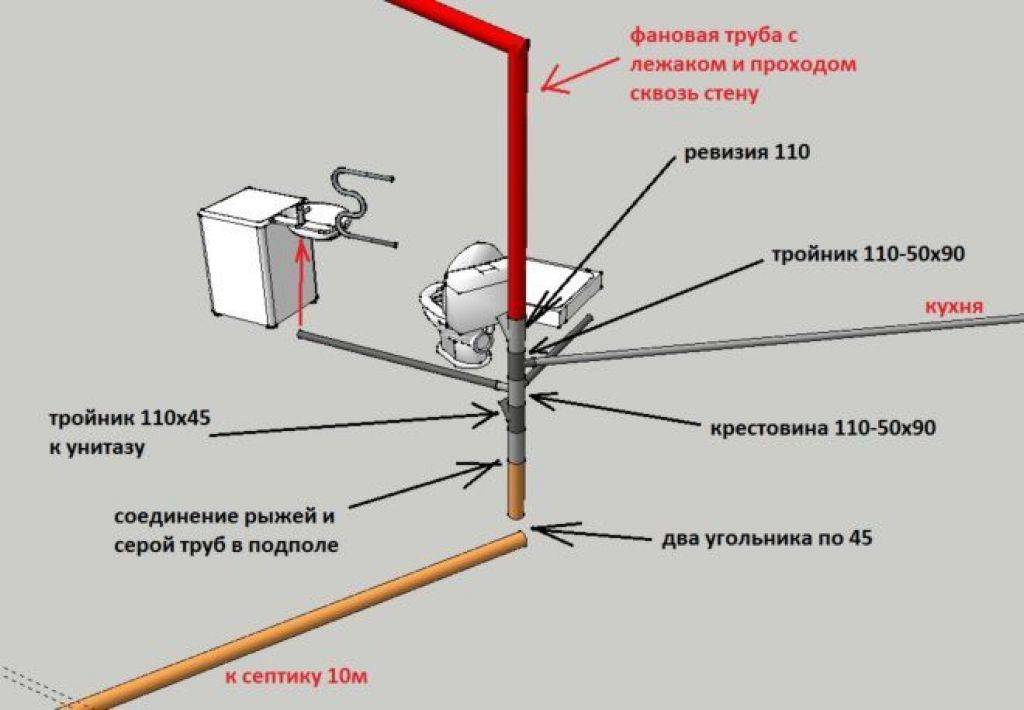

Схема устройства вентилируемого стояка

Если устройство вентиляции канализации слишком дорого, сложно либо вообще невозможно, следует серьезно задуматься над возможностью применения клапанов вакуумного типа.

Конструкция, правила установки и принцип действия вакуумных клапанов состоят в следующем:

• Систему вакуумных клапанов монтируют внутри дома на окончании стояка канализации.
• Клапан состоит из пружины со слабым сопротивлением и резинового герметичного уплотнения.
• В момент возникновения разряжения в системе канализации от стоков, движущихся по стояку, клапан открывается и пропускает воздух из помещения в канализационную систему, вследствие чего разрежение гасится.
• После того, как давление в помещении и системе становится равным, пружина клапана запирает отверстие, препятствуя тем самым выходу специфического запаха за пределы канализационного стояка.

Но, к сожалению, нужно отметить, что системы вакуумных клапанов не являются полноценной заменой фановым трубам: они со временем могут выйти из строя, засориться. Кроме того, при высыхании воды в сифонах сантехнических приборов вакуумные клапаны совершенно ничем не способны помочь.

Если монтаж обратного клапана непосредственно на стояке канализации осложнен, то его могут монтировать практически на любом отрезке горизонтальной трубы, ведущей к стояку.

Что дает аэрация?

Имеет ли смысл проводить модификацию септика путем установки аэрации? Установка и подключение аэратора позволяет:

существенно сократить время переработки стоков и повысить эффективность очистки;

• устранить появление неприятного запаха, который неизбежно распространяется при применении анаэробных отстойников;
• сократить расходы на оплату услуг ассенизаторов;
• полностью исключается риск загрязнения воды и грунта нечистотами.

Итак, аэратор для септика – это установка, благодаря которой очищаемая среда насыщается кислородом, необходимым для жизнедеятельности аэробных бактерий. Модификация септика путем установки аэратора и присоединения к нему компрессора позволит существенно повысить эффективность работы очистной установки и избавится от неприятных запахов.

Устройство фановых труб

Обязательное применение фановой трубы предусматривается в следующих случаях:

• когда коммуникационные конструкции дома оснащены канализационными стояками диаметром в 50 мм;
• если этажность дома составляет 2 и более уровня, снабженных водопроводной и канализационной системами (см. Как сделать на даче канализацию).

Монтируя вентиляцию канализационной системы, следует не забывать о соблюдении двух правил:

• фановая труба должна быть не меньшего диаметра в сравнении с диаметром стояка канализации; фактически она должна являться его продолжением;
• наружную часть вентиляционной трубы выводят подальше от окон и балконов дома, в место, откуда запахи из канализации смогут с легкостью уноситься ветром.

Зачастую фановую трубу выполняют из той же канализационной трубы, что и стояк.

Вывод трубы наружу осуществляется через вентиляционный канал, специально предусмотренный для этой цели на этапе проектирования дома.

Если же по каким-либо причинам установка фановой трубы проектом не предусмотрена, ее могут монтировать с горизонтальным выводом в стену, после чего прикрыть декоративной розеткой для поддержания культурного внешнего вида здания.

Еще одна причина организации канализационной вентиляции

Даже при правильно организованной канализации, в которой сливным потоком сечение трубы не перекрывается полностью и, соответственно, не возникает разрежение воздуха, неприятный запах все же может проникать в жилище.

Причиной этого часто являются малые размеры современных сифонов сантехнических устройств, которые имеют малый запас воды. Вследствие этого сифон прибора, которым не пользуются на протяжении 3-5 дней, может просто-напросто пересыхать, тем самым открывая неограниченный доступ воздуху из канализации.

Посредством все той же фановой трубы можно не только гасить перепады давления в системе, но эффективно вентилировать канализацию с пересохшим сифоном, предотвращая появление в помещении зловонного запаха.

Происходит это от того, что теплый воздух, который поднимается по стояку и уходит наружу, сам по себе создает незначительное разрежение (наподобие того, как дым удаляется из печи или камина). За счет этого происходит обратный процесс: воздух не из канализации проникает в помещение, а наоборот – из помещения в канализацию через пересохший сифон.

Конструкция вентиляционного прохода

Рассмотрим особенности принудительной вентиляции. При её обустройстве обычная крышка заменяется смотровым люком. В таком люке есть возможность обустроить воздушное окно. Это отверстие не только выполняет роль отвода для отработанного газа, но и обеспечивает постоянную циркуляцию свежего воздуха

Это крайне важно для нормального протекания процессов брожения

К верхней части выгребной ямы обустраивается дополнительное отверстие для вентиляционной трубы. Специалисты рекомендуют выбирать коммуникации из пластика – они более устойчивы к постоянному воздействию агрессивной окружающей среды и отличаются длительным сроком службы.

К основанию трубы в яме подключается вентилятор. Можно использовать обычный дефлектор с защитными колпаками или купить специальное устройство для выгребной ямы. Для подключения к сети, в сточный резервуар дополнительно проводится электрический провод, который напрямую соединяется с контактами вентилятора.

Вентилятор для выгребной ямы

При естественной вентиляции используются трубы, которые устанавливаются непосредственно на крышке выгребной ямы. Длина такой трубы может быть различной – это зависит от нужной эффективности системы. Но глубина строго нормируется – труба устанавливается в слив на 20 см выше максимального уровня наполненности резервуара.

Сифон и посторонние запахи

стандартный сифон

Некоторые хозяева сомневаются, а нужна ли в канализации частного дома вентиляция. И убеждаются в ее необходимости, когда зловоние распространяется из санузлов и кухни по всему дому.

Состав канализационных стоков неоднороден, поэтому в трубах постоянно идут процессы брожения, сопровождающиеся газообразованием. Чтобы предотвратить выход запахов канализации из вентиляции сливные отверстия сантехники оснащаются сифоном (гидрозатвором).

При идеальной работе канализации сифон заполнен водой до определенного уровня. Если некоторое время сантехникой не пользуются, уровень воды падает, органические пары распространяются по помещению.

Вентиляция нужна для сбалансирования давления в системе сливов.

Отвратительные запахи и бульканье объясняются еще и тем, что при смыве фекалий в трубах падает давление. Жидкость из полных сифонов затягивается внутрь труб и ничто не препятствует зловонию.

Избежать появления вакуумных пробок можно лишь одним способом – устройством вентиляции канализационной системы.

Как изготовить дефлектор своими руками

Устройство вентиляции канализации в частных домах своими руками, как правило, сопровождается использованием дефлектора. Он необходим для увеличения силы тяги в вентканалах.

Для изготовления дефлектора своими руками необходимо выполнить ряд последовательных действий:

1. Выбрать его модель.
2. Выполнить чертежи в размерах, масштаб 1:1.
3. Подготовить необходимые инструменты.
4. Выбрать и приобрести материалы.
5. Изготовить выкройки деталей из картона.
6. Собрать макет дефлектора из картона, при необходимости – изменить размеры деталей.
7. По выкройкам изготовить детали дефлектора.
8. Собрать устройство в металле.

Выбор модели

Для самостоятельного изготовления лучше выбрать самую простую модель, обеспечивающую эффективную вытяжку из канализации в частном доме.

Смотреть видео

Базовым размером является диаметр фановой трубы, от которого определяются параметры остальных деталей.

Разработка чертежей

Вначале необходимо прочертить сборочный чертеж изделия и рассчитать присоединительные размеры, а также параметры каждой детали в отдельность. Затем нужно выполнить развертки всех деталей в реальных размерах и натуральном масштабе. Чертеж надо перенести на картон.

Подготовка инструментов

По ходу проектирования дефлектора продумывается технология его сборки и инструмент, который понадобится при изготовлении изделия. Но в любом случае необходимо иметь:

1. Простейший чертежный инструмент для создания техдокументации – линейку, угольники 30 и 45 градусов, транспортир, циркуль.
2. Ножницы слесарные для резки листового металла.
3. Напильник – для удаления заусенцев.
4. Маркер, применяемы при нанесении разметки на детали.
5. Дрель для сверления отверстие под крепеж.
6. Сверла по металлу.
7. Молоток слесарный.
8. Тиски слесарные.
9. Шило.
10. Ножницы для картона.

Перечисленный инструмент имеется в распоряжении у практически  практичного хозяина.

Материалы для изготовления дефлектора

Основным материалом является листовой металл. Критерием выбора является его доступность и финансовые возможности. Дефлектор для вентиляции канализационного стояка в частном доме можно изготовить своими руками. Для этого понадобиться:

1. Сталь нержавеющая листовая толщиной 0,25-0,5 миллиметров. Это лучший вариант выбора с точки зрения долговечности.
2. Лист алюминиевый толщиной 0,4-0,8 миллиметров. По долговечности мало уступает нержавейке.
3. Листы из других металлов – меди, титана, цинка и им подобных.
4. Листы стальные из оцинкованной стали толщиной 0,4-0,6 миллиметров. Самый распространенный материал по соотношению показателей цена – качество – доступность.
5. Картон толщиной 1,0-1,5 миллиметров для изготовления макетов и разверток деталей.
6. Заклепки стандартные алюминиевые или вытяжные.

По ходу работы могут понадобиться и другие материалы вспомогательного характера.

Изготовление приспособления

В первую очередь нужно вырезать из картона макеты деталей устройства. Затем из них собирают макет дефлектора, крепление деталей можно производить степлером.

Смотреть видео

После проверки всех размеров на картонных комплектующих, шилом проделываются отверстия в местах установки заклепок. Макет демонтируется, по разверткам вырезаются детали из металла. По следам отверстий от шила,  нужно просверлить отверстия под используемый крепеж.

Далее производится его сборка.

Значимые недостатки в вентиляции канализационной системы

Недостаточность вентиляции канализационного стояка в частном доме проявляется очень быстро в виде неприятных запахов. И причиной тому чаще всего являются следующие распространенные:

• недостаточный размер трубы стояка канализации, приводящий к срыву сифонов;
• длительный простой сантехнического оборудования, приводящий к их пересыханию;
• возникновение трещин в канализационных трубах при нарушении правил их монтажа.

Смотреть видео

Источники

• https://AeroClima.ru/ventilyaciya/v-kanalizatsii/
• http://okanalizacii.ru/sistemy/elem-i-oborud/ventilyaciya-kanalizacii-v-chastnom-dome.html
• https://www.kanalizaciya-stroy.ru/ventilatcia_kanalizacii.html
• https://kachestvolife.club/vodosnabzhenie/ventilyaciya-v-kanalizacii-v-chastnom-dome
• https://sovet-ingenera.com/kanaliz/k-drugoe/ventilyaciya-kanalizacii-v-chastnom-dome.html
• https://TrubaNet.ru/sistemy-ventilyacii/ventilyaciya-kanalizacii-v-chastnom-dome.html

Когда применяется вакуумный клапан

Второй вариант обустройства вентиляции кроется в установке
вакуумных клапанов. Однако этот способ рекомендуется лишь тогда, когда
поставить фановые трубы невозможно по техническим нестыковкам, либо их
установка является финансово невыгодной.

Принцип работы устройства заключается в соединении створки и
пружины, обладающей низким значением сопротивления. Когда приспособление
закрыто, герметичное уплотнение полностью изолирует проникновение воздушных
масс. Когда в канализации появляется разрежение (в случае слива воды), клапан
автоматически открывается и воздух из комнаты попадает в систему, регулируя
правильность пропорций. Как только равновесие будет восстановлено, створка
снова закрывается и создаёт герметичное уплотнение.

Проникнуть неприятным ароматам в комнату сквозь герметичный
вакуумный клапан невозможно. Препятствием на пути канализационных запахов при
открытом клапане становится воздушный поток, который движется в обратную
сторону.

Во время обустройства вентиляции с монтажом вакуумного клапана
важно понимать и руководствоваться некоторыми аспектами функционирования этого
приспособления:

• В случае высыхания гидрозатвора установленный клапан не в силах предотвратить распространение запаха по комнатам в доме.
• Основным местом установки клапанов принято считать стояк. Если на указанном участке монтаж затруднён, тогда поставить их можно на любом горизонтально расположенном участке трубопровода.

При подборе способа оборудования вентиляции стоит понимать, что монтаж гидрозатвора при любом раскладе сделает эффективность функционирования системы гораздо выше.

Обустройство наружной вентиляции

Для обустройства наружной вентиляции используются две канализационные трубы из ПВХ. Нижнюю трубу диаметром 100 мм монтируют в перекрытии септика таким образом, чтобы она возвышалась над уровнем земли на такую высоту, которая исключает проникновение паводковых вод. Верхнюю трубу меньшего диаметра (как правило, 50 мм) вставляют в отверстие нижней через переходник и выводят на крышу дома или на достаточно большую высоту.

Подобное простейшее обустройство вентиляции септика позволяет обеспечить полное отсутствие неприятных запахов.

Применение вентиляционного клапана

Дорогостоящий монтаж стояка можно заменить вентиляционным клапаном, который вполне можно сделать самому. Клапаны вентиляции для канализационной системы могут быть нескольких вариантов, но для их изготовления применяются подручные материалы, которые всегда имеются у любого домашнего мастера.

Основное достоинство подобного клапана состоит в его способности воспрещать выход теплого воздуха из емкости септика, чем предотвращается вероятность образования изморози в трубах канализации. Вентиляционные стояки, которые монтируются обычно, такому движению не препятствуют, в результате чего возможно промерзание канализационных труб, находящихся вне дома.

Порядок изготовления простейшего клапана

• Взять пружину от шариковой ручки и подобрать саморез длиной 45 мм, подходящий диаметром к пружине.
• Из толстого пластика вырезать шайбу диаметром 50 мм. Высверлить такое отверстие в центре шайбы, чтобы саморез проходил в него свободно. Пружина в отверстие входить не должна, она должна упираться в шайбу.
• Из плотного тонкого поролона вырезать другую шайбу большего диаметра (60 мм). В ее центре сделать отверстие для самореза. Обе шайбы склеить друг с другом клеем «Момент».
• Взять крышку концевого тройника диаметром 100 мм и просверлить в ней три отверстия, имеющие диаметр не более 5 мм. Расстояние между центром крышки и этими отверстиями не должно превышать 20-25 мм. Обязательно убрать заусенцы на внутренней стороне крышки. По центру крышки шилом проткнуть тонкое отверстие и завернуть туда саморез, собрав таким образом все конструктивные элементы клапана.

Проверка функционирования клапана

Собрав клапан, следует проверить его функционирование. С этой целью необходимо поочередно дунуть в сделанные отверстия. Прохождение воздуха должно быть свободным. Если при вдувании необходимо большое усилие, то саморез следует ослабить, ослабляя таким образом усилие пружины.

Подобная проверка позволяет удостовериться в работоспособности клапана, задача которого состоит в том, чтобы удерживать газы, выходящие из септика, и предохранять затворы в момент слива от всасывания воды. Применение подобных клапанов в канализационной вентиляции обеспечивает достаточную надежность и эффективность. В случае устройства данной вентиляции в двухэтажном доме следует установить клапан для каждой ветки слива.

Вентиляция выгребной ямы: назначение и типы

Вентиляционные трубы необходимы не только для предотвращения неприятных запахов в доме, но и для выравнивания давления во всей системе. Однако есть и другая причина, по которой вентиляция является обязательной: при разложении органических отходов образуются горючие газы, а большое накопление этих газов может привести к пожару. Чтобы предотвратить это, выгребная яма должна быть вентилирована. Это не стоит дорого и может быть сделано собственными руками.

Вытяжка очень проста в установке:

1. установить обычную канализационную трубу из ПВХ сечением 100 мм;
2. Прикрепите трубу к стене сзади;
3. вытянуть верхний конец за крышу септического резервуара на высоту ок. 20 см;
4. изолировать трубу снизу с помощью пропитанной битумом конопли;
5. защитить выход листовым металлом от мусора;
6. Бетонируйте выходной вал.

Если выгребная яма установлена без туалета, то ее установка также не займет много времени:

• установить трубопроводную систему рядом с отстойником, размер которой рассчитывается исходя из глубины погружения и высоты слива;
• оборудовать верхнюю часть выпускного отверстия мотором для увеличения тяги;
• прикрыть выход простыней.

Канализационный вытяжной вентилятор готов, и благодаря двигателю зловоние не будет плавать даже в самые жаркие летние дни. Кроме того, в туалете не будет запахов, испарения от разложения больше не будут влиять на древесину, а значит, туалет прослужит дольше.

При строительстве туалета в яме лучше построить его подальше от ямы. Нет проблем с подключением приборов к обычной канализационной трубе диаметром 100 мм и более. А если вы устанавливаете тройник, то просто подсоединяете к нему вентиляционную трубу, что обеспечивает хорошую вентиляцию. В любом случае, вентиляция может быть выполнена двумя способами:

1. Естественный вариант возникает при увеличении давления в канализационном колодце.
2. Вынужденный – воздух вытесняется работой вентиляторов, подключенных к электрической сети.

Естественная

Устанавливается водосточная труба, необходимая для удаления запаха, а установка производится не ниже уровня заполнения канализационной ямы, при этом верхняя часть выходит за пределы крыши.

Поперечное сечение патрубка должно быть больше 100 мм, а верхний конец – не менее 70 см от уровня крыши. Обязательно герметизируйте патрубок и закрепите его зажимами, чтобы не беспокоиться о том, что трубу сдует сильный ветер.

Принудительная

Самый эффективный способ, но требует электричества. Нетрудно сделать вытяжку собственными руками:

1. чтобы провести электричество в туалет;
2. Выберите вентилятор средней мощности (достаточно 300 Вт);
3. Создайте для устройства отверстие, чтобы воздух не скапливался в туалетном отделении;
4. обеспечить некоторые отверстия для свежего воздуха (это может быть простой зазор в пороге).

В этом случае схема не предусматривает установку вентиляционных труб в самой выгребной яме, достаточно вентилятора, который прекрасно отбрасывает воздух, а вместе с ним и все неприятные ароматы.

Нужна ли вентиляция в канализации

Этот вопрос долго не решался, так как даже в туалете на заднем дворе загородного дома установлена сливная труба для удаления запахов и газов, образующихся при разложении фекалий. И что сказать о большом частном доме. Существует большое количество санитарных приборов, которые непосредственно подключены к канализационной системе. И сброс сточных вод через них намного больше, чем в туалете на заднем дворе.

Но для чего нужна канализационная вентиляция в частном доме. Во-первых, это связано с возможностью высыхания воды в капканах санузлов, когда дом долгое время остается незанятым. Неприятные запахи через ловушки начнут проникать в жилые и нежилые помещения. Нет необходимости говорить о последствиях этого.

Но это еще не все. Существуют чисто физические законы, требующие наличия смывной трубы. Представьте себе закрытую канализацию, герметично закрытую с одной стороны, например, септиком, а с другой – ловушками. При смыве воды из этого же туалета в канализацию под действием воды, движущейся под высоким давлением, будет создано избыточное давление газов и воздуха, которое будет противодействовать, то есть пытаться пойти против потока воды. Это означает, что некоторые из них, даже самые маленькие, обязательно войдут в туалетную комнату.

Особенности установки воздушного клапана

Но иногда устроить систему вентиляции в канализации необходимо в уже построенном помещении. В этом случае нет никакой возможности вывести вытяжную трубу на крышу. Решить проблему вентиляции в таких условиях поможет воздушный клапан. Принцип его работы довольно прост: при недостатке воздуха в стояке клапан поднимает затвор, воздушные массы быстро поступают в стояк и затвор снова закрывается. Так прибор обеспечивает поступление воздуха в трубы и препятствует проникновению в помещение неприятных запахов.

Единственный минус воздушного клапана — возможность поломки из-за засорения пылью. Можно купить уже готовый клапан или сделать его своими руками из подручных материалов. Технология изготовления проста, не займёт много времени и вполне по силам любому человеку.
