Дренаж: что это такое, в каких случаях применяют, особенности монтажа

В каких случаях применяются эти системы дренажа?

1. Пристенный дренаж

Используется на наиболее «благополучных» участках для защиты здания от влаги. Задача такой дренажной системы — отвод воды, скапливающейся в верхних слоях грунта в результате выпадения осадков, таяния снегов и т.п. Использовать только пристенный дренаж можно в том случае, если строение находится на водоупорном слое и ни при каких условиях не подтопляется непосредственно грунтовыми водами. Такие дренажные системы обустраиваются для осушения грунта под отмосткой на сравнительно небольшой глубине. В том случае, если риск подтопления грунтовыми водами все-таки существует, пристенные дренажные системы используются совместно с дренажами других видов.

2. Кольцевой дренаж

Такие дренажные системы используют для осушения участков и защиты расположенных на них сооружений при условии, что водоносный слой находится в хорошо проницаемом песчаном грунте. Дрены в этом случае должны формировать определенный контур, внутри которого будет понижаться уровень грунтовых вод. Глубина залегания дрен рассчитывается так, чтобы понизить этот уровень на всей защищаемой территории.

Система дрен должна проходить на определенном расстоянии от имеющихся на участке строений. В среднем оно должно составлять не менее 5-8 м (зависит от характеристик грунта). Это расстояние устанавливается для того, чтобы избежать риска усадки почв, изменения их профиля. Если такой риск нельзя минимизировать, изменяя расположение дрен, траншеи для них необходимо укреплять.

3. Пластовый дренаж

Такой дренаж участка специалисты компании “Мос-дренаж” рекомендуют при высоком уровне грунтовых вод, а также в случае, если здание находится на водоносном слое со сложным строением либо имеющимися замкнутыми линзами и обводненными зонами. Пластовый дренаж позволяет локально снижать уровень грунтовых вод на заданную глубину. Если приток грунтовых вод является очень большим, такой дренаж делают двухслойным. Кроме того, для повышения его эффективности внутри искусственного дренирующего пласта могут быть уложены пересекающие его дрены, соединенные с основной дренажной системой участка.

4. Другие виды дренажа участка

При осушении слабопроницаемых грунтов, а также в случаях, когда подтопляемая территория уже застроена, может использоваться лучевой дренаж. Конструктивно он представляет собой заглубленный колодец, от которого отходят лучи-дрены. По дренам грунтовые воды собираются в заглубленном колодце. Из него вода откачивается с помощью насоса. Строительство такого дренажа возможно уже после завершения благоустройства территории. Цена таких систем пока остается очень высокой, и потому в основном они применяются на городских территориях с плотной застройкой.

Напротив, наиболее экономичным вариантом является открытый дренаж. Он представляет собой сеть открытых канав, используемых в качестве дрен. Канавы могут отсыпаться гравием или галькой, внутри них укладываются дренажные трубы. Открытые дренажи используются для поверхностного осушения сельскохозяйственных территорий, садовых участков, огородов. Фактически, они представляют собой аналог ливневых канализаций.

Разновидности устройств

Зная, как работает и устроен дренажный насос с поплавковым выключателем, а также иные разновидности устройства, будет проще понять суть работы с ним, особенности применения, подключения и обслуживания.

Устройства делят на погружные и поверхностные.

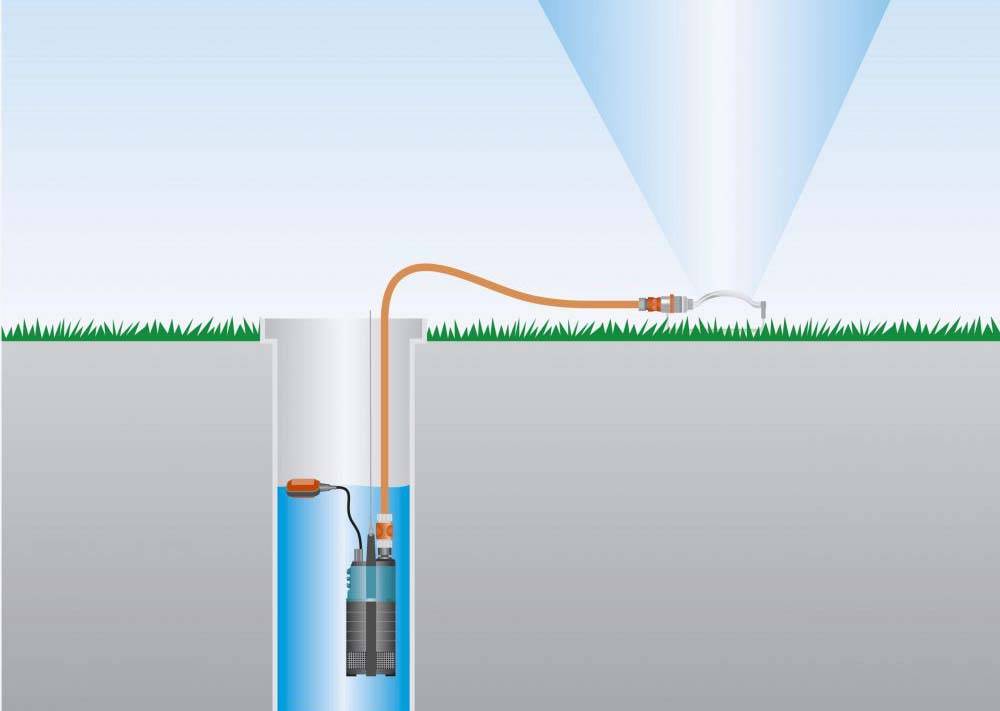

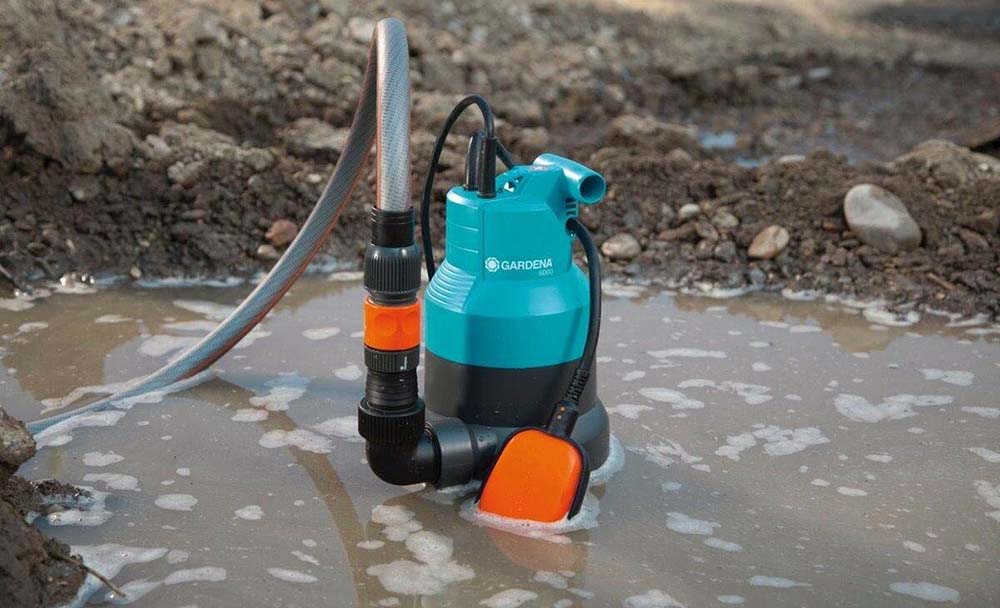

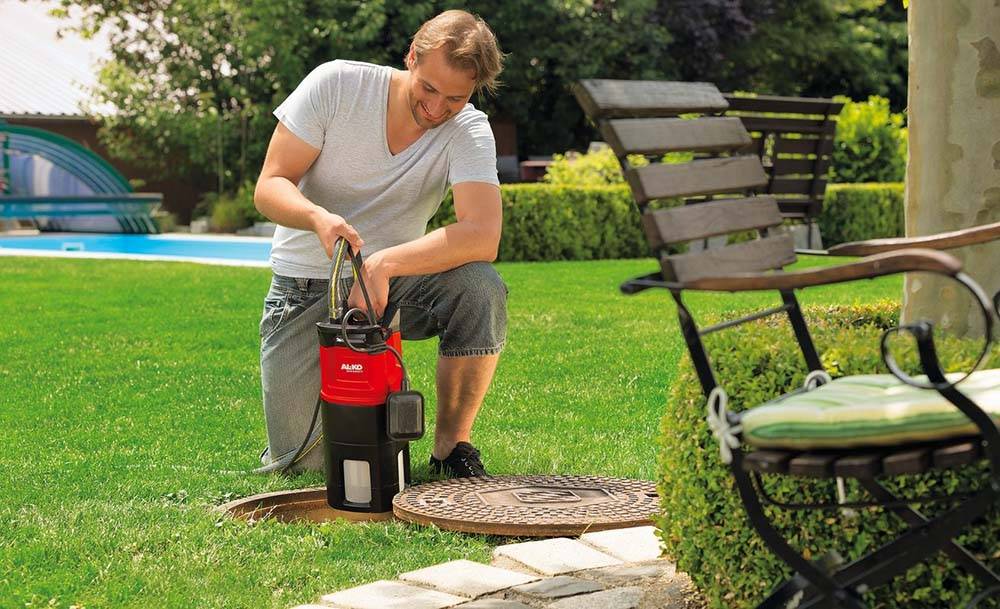

Погружной

Наиболее популярным является дренажный насос именно погружного типа. У него довольно простая схема подключения. Хотя иногда, чтобы подключить устройство, приходится обращаться к специалистам.

Во время работы погружные насосы находятся в воде. Даже под ней. Их используют для поднятия жидкостей на солидную высоту, что достигается хорошей мощностью. Основными достоинствами погружных агрегатов называют компактные размеры и тихую работу. Погружать их можно на глубину около 50 метров.

Но девайс не лишён недостаток. Погружные агрегаты сложно ремонтировать. Вскрыть корпус — целая проблема. Чтобы устранить поломку, сначала нужно вытащить насос из воды, на что уходит много сил и времени. Иногда с такой задачей справляются лишь мастера.

В плане принципа работы, погружной во многом схож с наружным насосом. Но отличие есть. Погружной агрегат самостоятельно осуществляет всасывание воды. А в наружных это делается с помощью шлангов.

Чтобы всасывать жидкость, на дне погружного насоса находятся отверстия. А за ними располагаются фильтры сетчатого типа. Это позволяет защитить агрегат от попадания внутрь крупного мусора, камней и пр.

Чаще всего схема включает в себя поплавок, и подключить такой дренажный насос не особо сложно. Но бывают и устройства без поплавка, поверхностные.

Плюсом погружного типа является отсутствие необходимости во включении. В работу устройство вступает автоматически, реагируя на изменения положения поплавка. Последний следит за уровнем воды.

Погружные насосы дополнительно делят на вертикальные и горизонтальные. В первом случае предельная глубина погружения 7 метров. А горизонтальные могут углубляться на 100 метров и более.

Удобство эксплуатации заключается в том, что отсутствует необходимость в системе охлаждения. Насос находится в воде, плюс прокачивает через себя жидкость. Это позволяет не только выполнять работу, но и отводить лишнее тепло.

У погружного насоса есть подтип. Он называется полупогружным. Отличие в том, что рабочий механизм погружается в воду, но двигатель остаётся на поверхности. Но с водой, где есть крупный мусор, полупогружной насос не справится.

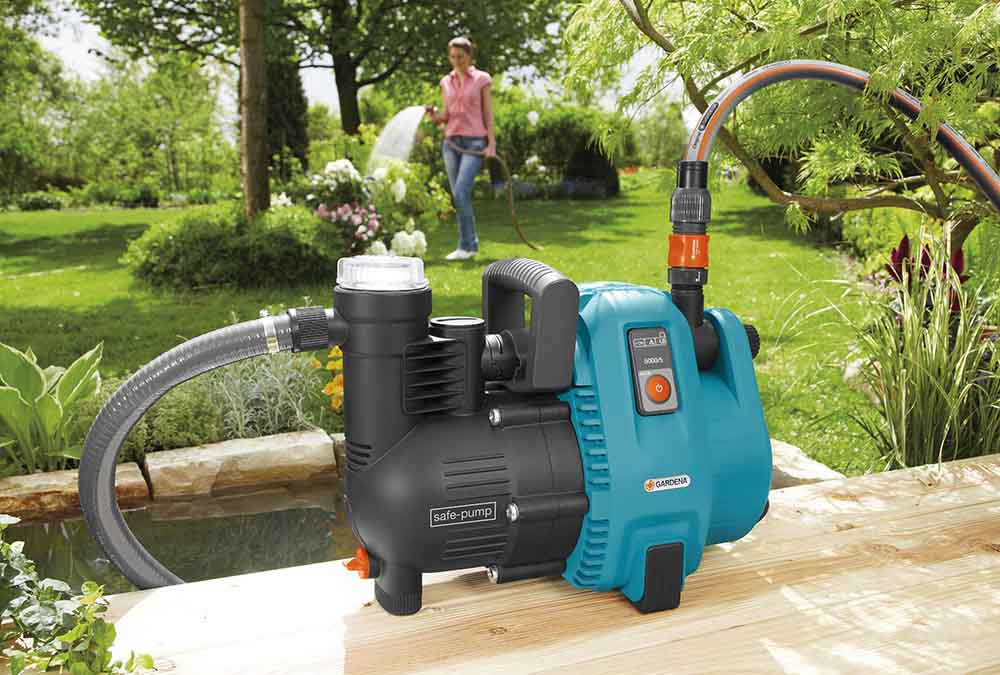

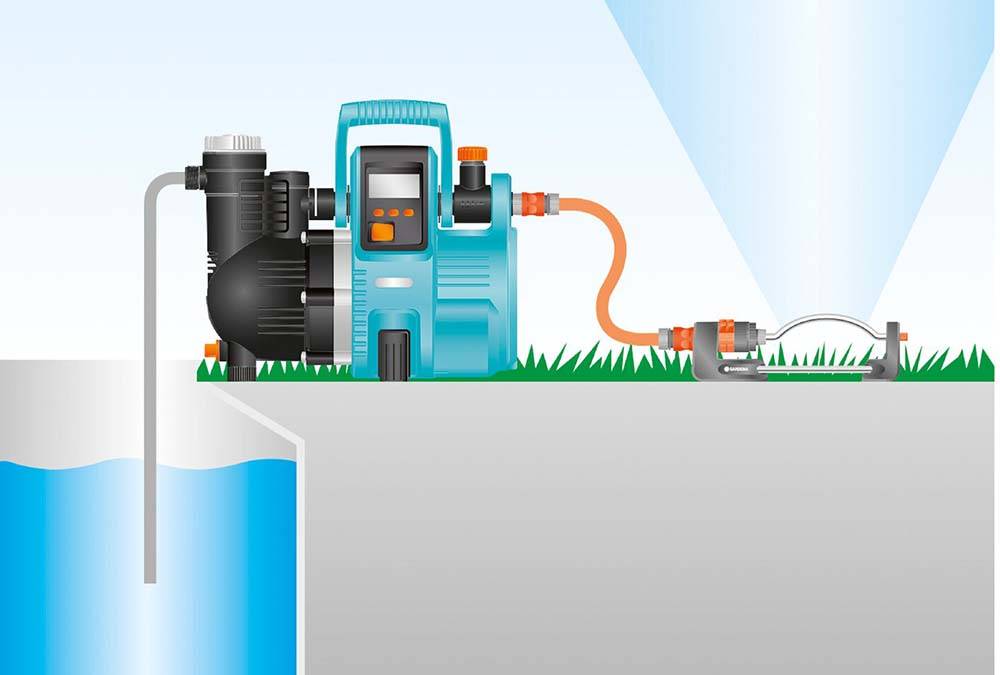

Поверхностный

Вторая разновидность — это поверхностные. Применяются для организации работы колодца или скважины. Корпус устройства в жидкую среду не погружается.

Вода поступает за счёт длинного подключённого шланга. Такая помпа применяется в ситуациях, где вода располагается на небольшой глубине. Наиболее частая сфера использования — это борьба с грунтовыми водами.

Считается, что основным преимуществом агрегата выступает простота монтажа и снятия. Заниматься периодическим техобслуживанием также легко

Но важно, чтобы рабочие элементы вовремя смазывались. Это позволит увеличить срок службы, а также предотвратить поломки

Но есть у устройства и свои недостатки:

• уступает по функциональности погружному насосу;
• потребляет много энергии;
• нельзя откачивать жидкость на большой глубине;
• быстро нагревается;
• шумит во время работы;
• меньший срок службы.

Хотя стоит отметить, что по показателям энергопотребления между погружным и поверхностным дренажным насосом можно поставить знак равенства.

Зачем нужно отводить почвенные и ливневые воды с участка?

Близкое залегание почвенных вод приводит к намоканию фундаментов, цокольного этажа и подвалов. В подвале или цокольном этаже в момент таяния снега или после длительного периода с большим количеством осадков может скапливаться вода, которую нужно удалять и сушить помещение; в остальное время года будет сыро, на конструкциях будет оседать влага, расти грибок и плесень, воздух будет пахнуть плесенью и гнилью.

В зимние морозы почва, пропитанная влагой, будет замерзать, сжимать фундамент, вспучиваться и выталкивать здание вверх. При этом возникают трещины в фундаменте и конструкциях здания, при тяжелых случаях конструкции дома начнут разрушаться.

Если участок заболоченный или грунтовые воды расположены совсем близко, то на нем очень плохо растут растения, выводятся комары, появляется неприятный запах. О красивых ухоженных цветниках, грядках и ягодниках можно забыть.

Если почва глинистая, то после дождя или таяния снега вода застаивается на поверхности, пропитывает землю возле строений, вредит зеленым насаждением.

Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

Мягкий дренаж без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома

По способу установки

По способу установки дренажная система может быть:

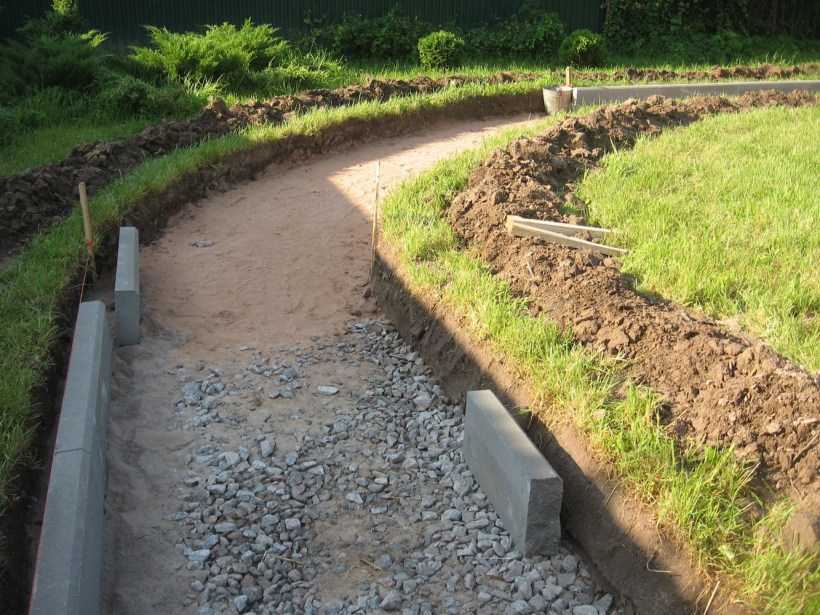

Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,

Чтобы стенки открытых дренажных канав не осыпались, на склонах высаживают почвопокровные растения или выкладывают их булыжникамиОткрытый дренаж возле подъездной дорожки, стоянки, ничуть не портит картинуВариант дренажа для дачного участка — дешево и сердитоИз дренажной канавы можно сделать украшение участкаВодоотведение ливневых вод от дома и дорожек можно оформить и такОтвести может значительное количество воды

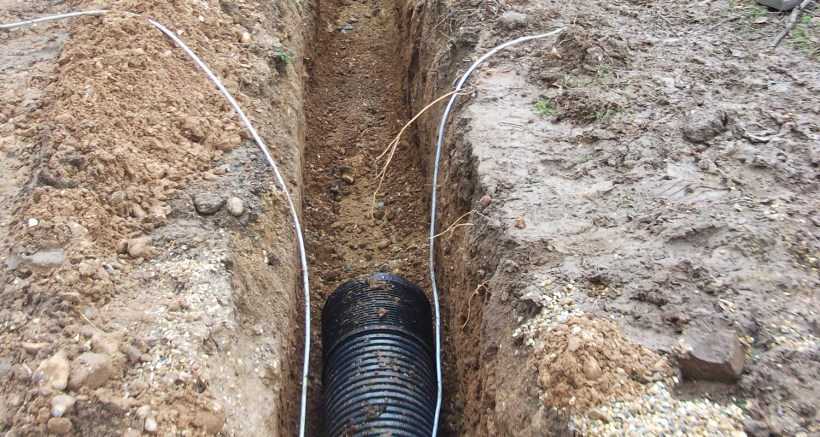

• Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).
• Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка.

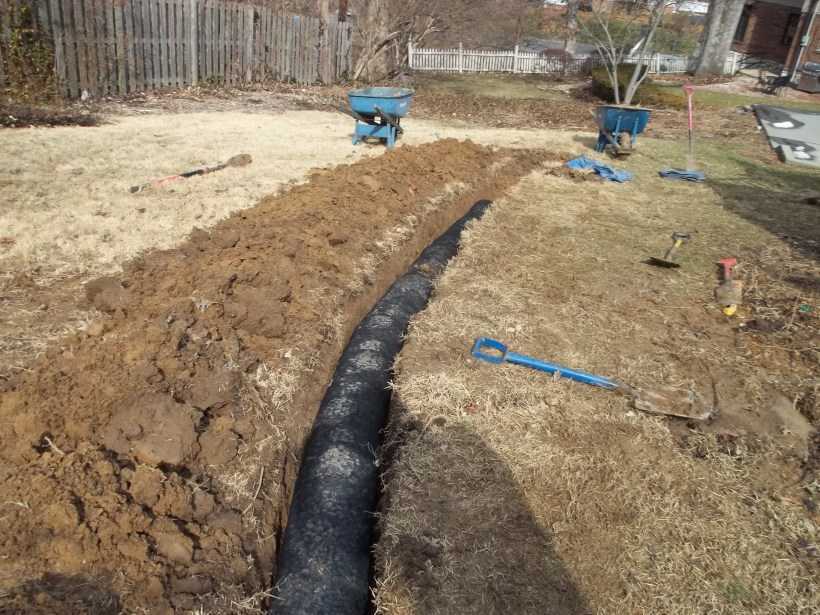

  Дренажная труба в гравийной засыпке

Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

Есть несколько типов (схем) устройства дренажа на участке:

• Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.
• Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня.
  Правильное решение водоотведения от фундамента — система ливневой канализации и дренаж
• Пластовый дренаж. Используется при устройстве плитных фундаментов в сложных ситуациях. Необходим для отвода верховодки, применяется обычно вместе с пристенным отводом воды. Пластовый дренаж — это слои, подсыпаемые в котлован — песок, щебень, гидроизоляция (как они насыпаются снизу-вверх). Поверх этой подушки уже укладывается арматура и заливается плита фундамента.
• Систематический и лучевой. Используются для осушения участков. Отличаются способом расположения дрен относительно центральной трубы. При лучевой схеме система похожа на елочку (могут учитываться уже существующие растения), при систематической схеме дрены укладываются с расчетным шагом (устраивается обычно при планировании участка).
  Лучевой дренаж участка

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.

Способы укрепления

Сильные потоки воды способны размыть края дренажной системы. Чтобы этого не произошло, необходимо их укрепить. Сделать это можно различными способами.

Дикорастущие травы и растения с длинными крепкими корнями, высаженные по краям траншеи, способствуют укреплению ее стенок. Дно при этом следует засыпать пропускающими воду материалами слоем 10 см.

Стенки канавы можно выложить камнем. Это не только укрепит их, но и улучшит внешний вид.

Можно укрепить стенки дренажной канавы дерном, добытым в местностях с суглинистой почвой. Его нарезают пластинами толщиной 5-10 см и закрепляют при помощи спиц из древесины ивовых пород.

Выбирая способ укрепления склонов канавы, следует руководствоваться, прежде всего, углом наклона ее стенок.

Бюджетный вариант укрепления стенок траншеи — установка на всем ее протяжении частей автомобильных покрышек или кусков шифера. Устойчивое положение им придают с помощью камней или кирпичей.

На глинистых и заиленных почвах рекомендуется применять геотекстиль. Его укладывают по всей поверхности канавы и засыпают песком или щебнем. Толщина слоя должна быть не менее 30 см.

Для дренажных систем, обладающих сложной конфигурацией, подойдет полимерная геосетка. Она отличается прочностью и устойчивостью к факторам внешней среды. Прорастающие сквозь ячейки сетки растения дополнительно укрепляют стенки траншеи. На дно канавы укладывается щебень, битый кирпич или песок.

Еще один вариант укрепления стенок канавы — использование геоматов из полипропиленовых решеток. Они скрепляются между собой полипропиленовыми нитями. Конструкция засыпается почвой, а прорастающие сквозь решетку корни растений дополнительно укрепляют систему.

Габионы — сетки с шестиугольными ячейками, изготавливаемые из устойчивых к коррозии металлов (оцинкованная сталь). Они являются поддерживающим каркасом стенок траншеи и засыпаются сверху щебнем или галькой. Срок службы этих изделий — 5 лет.

В этом случае дренажная система будет быстро заиливаться. Бетонирование применяют только при укладке дренажных систем под автодорогами.

Местные дренажные системы

Кроме вышеприведенных систем, предназначенные для отвода воды от построек и участков, следует также обратить внимание и на местные дренажи. В некоторых случаях именно они в большей степени подходят для применения

Выделим основные разновидности местных дренажных систем:

Система отвода грунтовых вод коллекторов и подземных каналов. Следует учитывать тот момент, что коллекторы, каналы водоснабжения и теплосетей должны иметь защиту при условии их прокладки в водоносном грунте. Это связано с тем, что при подмывании грунта существенно увеличивается нагрузка на соединительные элементы.
Следует также проводить дренаж приямков в зависимости от особенностей грунта

При этом общая система отвода грунтовых вод в данном случае может быть поделена на несколько секций, что позволит существенно повысить ее эффективность.

Отдельное внимание уделяется дренажу оврагов, ручьев и небольших рек, которые засыпаются. Из-за естественного накопления воды следует провести прокладку двух дрен в глинистом грунте

При этом расположение должно быть параллельным относительно стенка коллектора. Если прокладка проводится в песчаном грунте, то можно проводить прокладку только одной дрены со стороны коллектора, где больший приток воды. Застенный и откосный дренаж предусматривает создание сплошной засыпки вдоль стен, где есть вероятность выхода подземных вод. Если уровень грунтовых вод невысокий, то можно создавать систему без использования труб. Если результаты исследования грунта не дают точной информации о возможно повышении грунтовых вод, то создается специальный откосный дренаж. В некоторых случаях уже после завершения строительства есть необходимость в создании дренажной системы. Примером можно назвать подтопление подвальных помещений из-за изменившихся условий. Как правило, в данном случае проводится использование кольцевого дренажа в песчаном грунте, и пристенного при глине или суглинки.

При этом следует учитывать рекомендации, которые касаются создания системы с учетом необходимости предотвращения выноса грунта из-под уже возведенного сооружения. Работа проводится путем создания небольших траншей, в которых и формируется дренажная система, после чего они немедленно засыпаются. Вся работа заключается в поэтапном создании одной траншеи, ее засыпании и создании следующей.

Устройство пристенного фундаментного дренажа

Такой вид осушения применяется на глинистых грунтах для защиты подвалов и цокольных этажей от подтопления. Перед началом работ нужно подготовиться — проанализировать особенности рельефа участка, составить схему, рассчитать и завезти материалы.

Пристенный дренаж Источник stroy-dom-pravilno.ru

Устройство пристенного дренажа фундамента проводят, соблюдая последовательность:

1. Отрывают фундамент построенного здания до обнажения подошвы. Ширина рва от 25 до 80 см в зависимости от глубины заложения строения.

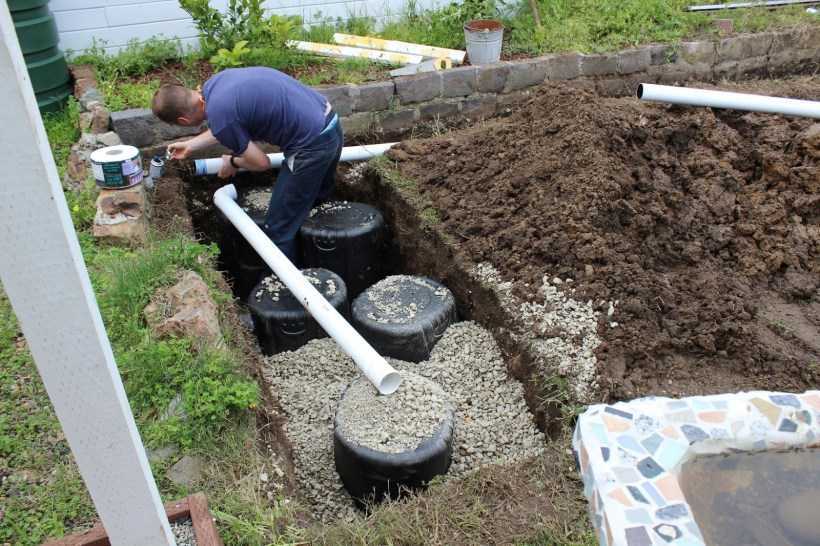

2. Устанавливают накопительные колодцы из бетонных колец или готовые пластиковые резервуары с отводами и перфорацией.
3. Проводят гидроизоляцию основания обмазочными или рулонными материалами.
4. Утепляют поверхность фундамента плитным теплоизолятором, например, пеноплексом.
5. Устанавливают ревизионные колодцы по углам здания, на пересечениях коммуникаций и не менее, чем через 20 м от поворотов. Заглубляют дно относительно уровня труб на 10-30 см. Это помогает уловить песок из дренажных вод.
6. Застилают геотекстиль.
7. Сверху на подушку из щебня или песка укладывают перфорированные трубы, соблюдая уклон 2 см на 1 метр. Соединяют между собой и колодцами фитингами, хомутами.
8. Накрывают систему геотекстилем.
9. Проводят обратную засыпку гравием на толщину 30 см с уплотнением. Возвращают родной грунт на место.

При строительстве нового дома дренаж прокладывают во время земляных работ или при возведении фундамента.

Что такое дренажная система, какие виды дренажей сущесвуют?

Дренажные системы – разумное решение проблемы негативного влияния грунтовых и ливневых вод. – это инженерное решение, которое отводит и собирает подземные и отфильтрованные воды, которые накопились под землей, или под или рядом c любыми строениями.
Если на участке переувлажненая почва, для нормального строительства и выращивания растений необходимо создание комплекса гидротехнических сооружений, которые будут способствовать отводу лишней воды. Данный комплекс представляет собой дренажную систему. Благодаря её работе предупреждается избыточное скопление поверхностных вод, а также устраняется процесс переувлажнение почвы. Для анализа необходимости дренажа нужно учесть гидрологические факторы. Дренажи деляться по видам на поверхностный дренаж, глубинный и вертикальный.
Дренажная система – это широко разветвленная система дренажных труб, которые взаимосвязаны и расположенные вдоль или вокруг постройки, которую они защищают от влаги, или проложены по всей площади осушаемого участка. Вода, которая стекает по грунту, попадает в дренажную систему, и попадает в трубу. Труба в своих стенках имеет большое количество отверстий, диаметр которых составляет 1,5-5 мм. Отверстия сделаны почти на всей площади дренажной трубы, на небольшом расстоянии друг от друга. Как правило выполняют обратную засыпку дренажа для этого используют гравийный щебень и песок.
Вода, которая была собранная дренажными трубами, поступает в водоприемник или в специальный водоприемный колодец, котрый так же является частью дренажной системы. Если применять дренажный колодец, то его нужно копать в самой низкой точке дренажа, можно учитывать особенности рельефа участка, но при незначительном перепаде высот, дренажный колодец может быть помещен в любой точке участка. Лишние почвенные воды (верховодка) могут навредить не только растениям сада, но и фундаменту дома, а также проложенным дорожкам и отмосткам. Большое количество воды может скапливаться в области фундамента здания. Замерзнув зимой скопившаяся вода может повредить фундамент или деформировать дорожки. Любые виды дренажа противостоят таким процессам. Качественно установленная система дренажа не дает возможности грунтовым водам подняться на высокий уровень к основанию дома.

Качественный сделанный дренаж наравне и совместно с гидроизоляцией, системой вентиляции защищает каждое подвал здания от повреждений, которые связанны с образованием плесени, мерзлотой и большой влажностью и подтоплением. Правильно сделанная дренажная система предотвращает затопление подвалов и цокольных этажей. Пренебрегать дренажной системой на участке тоже нельзя, так как высокая влажность способствует нарушению аэрации почвы и может привести к их заболачиванию. Многие растения из-за большой влажности могут засохнуть.

Перед началом освноения участка следует выбрать нужный вид дренажа и заранее позаботиться о создании дренажной системы.

Поверхностный дренаж.

Поверхностный дренаж самый простой вид дренажа. Поверхностная дренажная система собирает воду с водостока и участка. Собирая и отводя воду, выпадающую в виде атмосферных осадков, она снижает переувлажнение. Делать систему данного вида проще всего. Для этого не нужны масштабные земляные работы. Поверхностный дренаж ещё называют ливневым дренажем, и подразумевает создание точечных и линейных водоотводов. Точечный дренаж необходим для локального сбора воды. Это может быть сбор стекающей с крыши воды, либо воды из-под поливных кранов. Линейный дренаж предназначен для сбора воды на большой территории.

Вертикальный дренаж.

Вертикальная дренажная система это вид дренажа состощих из нескольких колодцев, обычно размещенных около здания. Собранная ими вода при помощи специальных насосов отводится с территории участка.

Дренажную систему обустроить не так уж и сложно, однако затруднения возникают при её проектировании. Составление проекта требует специальных инженерных знаний и умений. Поэтому самостоятельно проектировать дренажную систему не стоит. Лучше доверить проведение работы опытным специалистам. Для правильного проведения мероприятий необходимо специальное гидротехническое оборудование. Это относится ко всем видам дренажей.

Какими могут быть эти системы, как называются и работают?

Системы дренажа вокруг строения малой этажности делят на два типа:

1. Поверхностный.
2. Глубинный (подземный).

Поверхностный (верхний) вид

Поверхностный тип может быть представлен в виде:

Линейного водоотвода. Точечного водоотвода.

Что такое линейный водоотвод?

С точки зрения проектирования, он более сложный по сравнению с точечным. Устанавливается для вывода лишней воды за территорию застраиваемого участка, тем самым предотвращая размытие верхнего слоя грунта.

Линейный дренаж выполнен в виде открытых каналов небольшой глубины, расположенных под таким наклоном, чтобы обеспечивался отвод воды. Линейный водоотвод необходимо предусмотреть на таких участках, где происходит большое скопление жидкости.

На этапе проектирования линейной системы дренажа важно продумать абсолютно все, даже то, что кажется незначительным. Осмотреть точки скопления жидкости, определить угол наклона каналов, чтобы водотоку ничего не препятствовало, и затем влага не скапливалась в новых точках

Рекомендации по проектированию каналов:

• уклон для песчаных грунтов – 0,003;
• уклон для глинистых – 0,002.

Точечный водоотвод

Целесообразно размещать на участках малой площади. Каналы устанавливаются в местах скопления воды. Обычно это под водостоками в нижних точках участка. Точечный тип дренирования считается наиболее легким. Для того чтобы его смонтировать не нужно прибегать к помощи проектировщиков.

При точечном водоотводе наклон канала должен быть от 0,005 до 0,01. Точечная система проектируется двумя методами: закрытым и открытым. Открытый представляет собой прокладку системы каналов в небольшие канавы, поверх которых укладывается щебеночный слой.

Стенки канавы имеют угол примерно 30°. Благодаря такому уклону вода стекает в канал без препятствий. Ширина каналов открытого –1,5 м, а глубина – 0,7 м. Недостаток открытого метода заключается в том, что хозяева участка не смогут использовать эту часть земли с пользой.

Для закрытого метода используются дренажные лотки, которые размещают в траншеях. Сверху траншеи укладываются решетки. Благодаря такой конструкции вода беспрепятственно стекает в траншеи, также конструкция защищает дренажную систему от попадания мусора и вероятность ее засорения мала.

Глубинный закрытый вид

Также делится на два типа:

• местный;
• общий.

Общий дренаж предполагает отвод воды со всей территории, а местный предназначен лишь для отвода жидкости от отдельных сооружений (дома, подвалы, дороги и пр.) Местные системы дренажа можно разделить на следующие виды:

1. пристенные;
2. кольцевые;
3. пластовые.

Пристенный горизонтальный

Далее рассказано, что такое пристенная система режима дренажа, из чего состоит и как используется. Она предназначена для отвода влаги из подвальных помещений, расположенных на глинистых и суглинистых грунтах. Также такую систему используют как профилактику. Так как система состоит из дренажных труб, обладающих фильтрующими качествами, размещать трубы, в которые попадает вода и течет по ним, необходимо не ниже фундамента. Кроме того, от ширины фундамента зависит на каком расстоянии от стен устанавливать дренаж.

Кольцевой

Используется для отвода лишней влаги от подвала и фундамента. Когда система общего глубинного дренажа не справляется со своей задачей в песчаных грунтах, то применяют кольцевую систему. Также кольцевую систему можно использовать, когда в грунте присутствуют напорные подземные воды. С помощью такой системы происходит защита здания от влаги. Обычно ее располагают вдоль всех стен дома.

Пластовый

Организовывается вместе с возведением постройки, предназначена для отвода грунтовых вод. Обычно связывается с трубчатой дреной. Пластовую систему устанавливают в основании дома поверх грунта, где содержатся подземные воды. Благодаря наличию подземной дрены происходит отвод и сбор подземных вод.

Сделать выбор в пользу пластового дренирования нужно в тех случаях, когда:

1. Трубчатый дренаж не справляется с защитой от подземных вод.
2. Грунт участка неоднородный, состоящий из различных пород.
3. На участке расположены обводненные закрытые зоны.

Установка происходит следующим образом: под здание засыпается песок, затем в нем обустраиваются каналы из гравия или щебня, их высота не менее 0,2 м. Располагают каналы в зависимости от участка и его гидрогеологических характеристик.
