Соединительные муфты
При ремонте газо- и водопроводных систем или прокладке новых возникает вопрос: чем лучше соединять стояки и герметизировать появившиеся стыки.
Если речь идет о разъемных соединениях, то лучше всего стыковку стояков осуществлять с помощью соединительных муфт. Их можно использовать как в форме соединительных деталей, так и в роли переходников, если линейные размеры, в том числе, диаметры резьбовых соединений труб – разные.
Важно! Выбирая фитинг, помните, что трубы и муфты должны изготавливаться из одного и того же материала. Соединительные муфты отличаются:
- надежностью;
- доступностью и широтой ассортимента;
- быстротой, легкостью сборки и разборки;
- невысокой стоимостью.

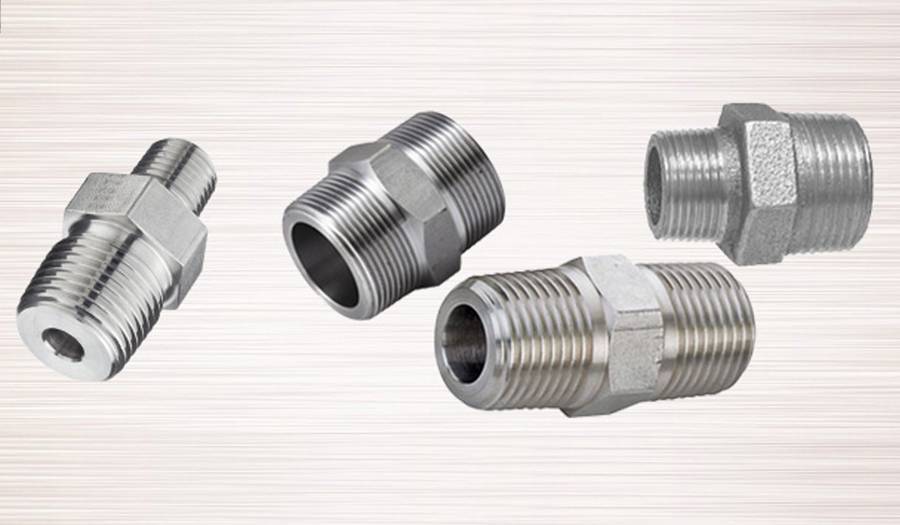

В зависимости от разновидностей стояков, производятся аналогичные соединительные фитинги. Таким же способом подбирается герметик. Если металлические фитинги чаще всего уплотняют паклей с масляной краской, то для пластиковых деталей лучше всего подходит ФУМ-лента и синтетический герметик, в частности анаэробный уплотнитель.
Установка дымохода своими руками: как сделать правильно?
Металлические дымоходы бывают двух видов: более современные сэндвич-трубы и стандартные одностенные.
Сэндвич-трубы состоят из трех слоев:
- внутренней трубы, по которой и отводится дым;
- слоя негорючего утеплителя, как правило, базальтовой ваты;
- внешней обшивки, которая защищает утеплитель от намокания.
Такая конструкция сильно снижает количество конденсата, поскольку у отходящих газов нет контакта с холодным внешним контуром трубы. Кроме того, из-за теплоизоляции риск ожога при случайном прикосновении к дымоходу небольшой. Из-за нее же минимальное допустимое расстояние между внутренней стенкой печной трубы и горючими материалами обшивки или ограждающих конструкций намного меньше, чем у одностенных дымоходов.
Одностенные дымоходы — это простые трубы из тонкой стали. Их единственное весомое преимущество перед сэндвич-трубами — цена. Именно благодаря низкой стоимости такие дымоходы до сих пор удерживают лидирующее положение. Поэтому в нашей инструкции по установке дымохода своими руками мы расскажем о монтаже сразу двух видов труб.
Правильный монтаж дымохода всегда начинается от печи, котла или другого отопительного прибора. При этом работать с трубами нужно обязательно в плотных перчатках из хлопчатобумажной ткани. Без них можно порезать руки тонкими стенками трубы.
Перед тем как поставить дымоходную трубу, нужно начертить ее схему, чтобы правильно подсчитать необходимое количество элементов и их виды
Это особенно важно, если канал дымохода должен идти по сложной траектории или будет проходить не через кровлю, а через стену
Первым устанавливают адаптер на дымовой выход прибора отопления. Это может быть фирменный переходной элемент или же просто одинарная труба дымохода с закрепленным на ней переходником. Так как монтируется первый элемент дымохода в непосредственной близости к топке, начинать с сэндвич-трубы категорически нельзя. Это может привести к оплавлению даже жаростойкого утеплителя, что как минимум ухудшит тягу. Худший же итог такого монтажа — пожар.
Все стыки между каждым элементом дымохода тщательно промазывают жаростойким герметиком. Желательно, чтобы его рабочая температура была равна или превышала 1000 °C. Это убережет трубу от подсоса воздуха, поскольку невидимые глазу щели почти всегда есть, даже если сегменты плотно подогнаны друг к другу.
Вторым ставят шибер, с помощью которого можно перекрыть дымоход при необходимости. За шибером устанавливают стартовую сэндвич-трубу, которая отличается от обычных сегментов закрытой нижней частью.
Дальше нужно правильно собрать дымоход: «по конденсату», плотно вставляя секции друг в друга, при необходимости — с использованием зажимов. Через каждые два метра трубы с помощью хомутов крепят к стене или другим ограждающим конструкциям.
Для прохода через стены и перекрытия на пути дымохода монтируют проходные узлы. Это разделка с внешним контуром из стали и термозащитного кожуха, который делают из асбеста или минерита. Внутри кожуха укладывают базальтовую вату, которую от трубы отделяют базальтовым картоном.
При проходе трубы через крышу важно проследить, чтобы между ней и стропилами, а также другими горючими элементами было не менее 250 мм в любой точке окружности. Для защиты утеплителя от пара используют либо специальные фольгированные материалы, либо просто стальной фартук с обязательной герметизацией контура
Хотя принципы монтажа сэндвич-труб и одностенного дымохода похожи, есть несколько существенных отличий:
- Многие производители рекомендуют при проходе трубы через стены, перекрытия и кровлю оставлять не менее 600 мм до горючих материалов. Это даже больше, чем по нормативам.
- Трубы, проходящие внутри жилых и общих помещений, нуждаются как минимум в утеплении, а лучше — в облицовке. Иначе случайное прикосновение к дымоходу во время работы отопительного прибора неизбежно приведет к серьезному ожогу — стенки печной трубы могут нагреваться до 400 °C и более.
- Часть дымохода, которая находится за пределами отапливаемых помещений, также нужно утеплять, поскольку резкое охлаждение отходящих газов в трубе приводит к усиленному образованию конденсата. Особенно это критично для кровли, так как большое количество конденсата может привести к разгерметизации места прохода трубы через кровельное покрытие.
Ну и еще один нюанс: одностенные дымоходы быстрее покрываются сажей изнутри. Поэтому на сложных участках лучше установить сегменты-ревизии, с помощью которых вы сможете оценить состояние дымоходной трубы и, при необходимости, почистить ее.
Муфтовый метод
Изделие представляет собой муфту, диаметр которой больше, чем наружный размер фиксируемой заготовки. Деталь надевают на торец трубопровода и крепят гайкой. Стык уплотняют эластичным кольцом. Оно изготовлено в виде конуса. При зажимании гайки кольцо запрессовывают в пространство между внутренней стенкой муфты и трубой.
Изделие отличается простотой монтажа. Для установки не требуется наличие специализированного оборудования для сварки. Монтировать муфту можно независимо от состояния торца заготовки.
Как устанавливают муфту Гебо
Простота монтажа делает муфту востребованной при устранении аварийных ситуаций. Установить изделие может человек, не имеющий навыков в сборке водопроводных магистралей. Монтаж осуществляется в следующей последовательности:
- Край заготовки очищают от коррозии и загрязнений. Это необходимо для наилучшего прилегания уплотнителя. Для очистки используют наждачную бумагу.
- На заготовку устанавливают фиксирующую гайку с внутренней резьбой. Следует учесть расположение детали. Гайку монтируют бортиком наружу.
- Устанавливают разрезное кольцо. При соединении оно играет роль зажима. По мере надавливания гайкой на кольцо его внутренние поверхности прижимаются к трубе. Так заготовка неподвижно фиксируется.
- Монтируют необходимое для прижима уплотнителя кольцо.
- Устанавливают эластичное уплотнение и собирают муфту.
При зажимании гайки контролируют усилие, прилагаемое к ключу. Превышение допустимых показателей приведет к нарушению целостности комплектующих. После сборки получают герметичный стык. Так соединяют стальные трубы без сварки.
Способы соединений
Во всех случаях может использоваться как резьбовое соединение труб, так и безрезьбовое. Первый вариант крепления надёжный и устойчивый, а второй более популярен, так как с ним не нужно тратить много сил на зачистку и создание резьбы, если её не было до этого. Под каждую систему способ крепления выбирается индивидуально – универсального нет.
Котёл с подведёнными пластиковыми трубами Источник lucheeotoplenie.ru
Соединение ПВХ и металла фитингом
Проще всего, задача, как соединить металлическую трубу с полипропиленовой, решается использованием резьбового фитинга. У этого приспособления с одной стороны есть резьба нужного диаметра, чтобы вкручивать в металлическую трубу. На противоположной стороне расположена муфта, с которой впоследствии будет спаян пластик. Фитинги делаются либо прямыми, либо поворотными, с помощью которых удобно делать изгибы или разветвления в системе.
Разновидности фитингов Источник peterburg.santehnic-doma.ru
Провести переход металла на полипропилен (ПП) очень просто:
Первым этапом снимается муфта с металлической трубы там, где будет стык. Если её нет, то трубу необходимо разрезать, смазать конец солидолом, а после этого сделать насечку резьборезом.
Получившийся конец тщательно зачищается наждачной бумагой и вытирается. Далее нужно выполнить герметизацию предполагаемого стыка (намотать ФУМ-ленту и промазать все это силиконом)
Важно помнить, что по периметру резьбы не должно быть больше 2 слоёв герметика, и край ленты следует направить по её ходу.
Накручивать фитинг необходимо вручную, без вспомогательных инструментов. Это нужно, чтобы он не деформировался из-за слишком сильного внешнего действия
Если после окончания этого процесса система протекает, то фитинг аккуратно докручивается.
Следующим этапом ПП сваривается с муфтой.
Если предполагается установка узла, где больше, чем две трубы, то у продавцов деталей для сантехники есть разнообразные фитинги для этих целей.
Виды и характеристики труб
Для соблюдения технологии соединения труб из разных материалов, надо знать основные свойства используемых изделий.
Металлические
В этой категории три вида с разными техническими характеристиками.
- Чугунные. Такие изделия чаще всего используются в канализации и в безнапорном водопроводе. К положительным свойствам относятся долгосрочная эксплуатация, высокая стойкость к нагрузкам, бюджетная цена. К отрицательным – хрупкость. Чугунные трубы плохо выдерживают ударные нагрузки.
- Стальные. Здесь необходимо обозначить три разновидности: из углеродистой стали, из оцинкованной, из нержавейки. Последний вариант самый дорогой, но почти с неограниченным сроком эксплуатации. Оцинковка тоже неплохо себя показала при взаимодействии с водой. А вот обычные стальные трубы хоть и сравнительно недороги, но подвергаются воздействию коррозии, что снижает срок их службы.
- Медные. Самые дорогие изделия, но с достаточно высокими эксплуатационными характеристиками. Используют их редко, но тот, кто поставил их в систему водопровода или отопления, может забыть о существовании всех проблем.
Пластиковые
Пластиковые трубы, используемые в коммуникационных сетях, изготавливаются из разных полимеров.
- ПВХ-трубы. Обычно их используют для прокладки канализации. Единственный их недостаток – хрупкость.
- Полиэтиленовые. Положительные качества – высокая плотность и эластичность. Минус – не выдерживают низкие температуры.
- Полипропиленовые. У них нет серьезных недостатков, поэтому именно эти трубные изделия сегодня чаще остальных используют при сооружении коммуникационных сетей.
Рекомендуем ознакомиться: Прозрачная пластиковая труба в современных трубопроводных системах
Виды соединения металлических труб с пластиковыми
Сегодня существует два способа выполнения такой процедуры:
- Резьбовая стыковка. Применяется, когда соединяются трубные изделия, диаметр которых не превышает 40 мм.
- Фланцевое соединение. Оптимально при большом сечении труб, поскольку затягивание резьбы в подобных случаях потребует немалых физических усилий.
Особенности резьбовых соединений
Чтобы понять, как соединяется пластиковая труба с металлической при помощи резьбы, следует изучить фитинги, которые используются для этих целей. По сути, такая деталь представляет собой переходник. С той стороны, к которой будет подключаться металлический трубопровод, у фитинга имеется резьба. С противоположной стороны располагается гладкая муфта, к которой припаивается пластиковая труба. Также в продаже присутствуют модели, с помощью которых можно выполнить соединение разнородных магистралей в большем количестве и фитинги для выполнения изгибов и поворотов.
Резьбовая муфта выбирается в зависимости от типа пластиковой трубы — под пайку, с обжимным или компрессионным соединением
Для соединения стальной трубы с полипропиленовой вам предстоит выполнить следующую последовательность действий:
- удалите муфту со стальной коммуникации на участке предполагаемого соединения её с пластиковой веткой трубопровода. Можно также отрезать кусок старой трубы, нанести солидол или масло и сделать с помощью резьбореза новую резьбу;
- пройдитесь по резьбе тряпочкой, закрепите сверху слой фум-ленты или пакли, покройте поверхность силиконом. На резьбу намотайте 1-2 витка так, чтобы края уплотнителя шли по их ходу;
- накрутите фитинг. Выполнять данную операцию с переходником с пластиковой трубы на металлическую следует без использования ключа. В противном случае изделие может треснуть. Если, когда вы откроете кран, появится течь, переходник докрутите.
Удобство конструкции этой детали состоит в том, что она упрощает процедуру соединения металлических труб с полипропиленовыми на поворотах и изгибах. Интересно, что при необходимости форму фитинга можно изменить. Нагрейте его строительным феном до температуры +140˚С и придайте этой детали требуемую конфигурацию.
Фланцевое соединение
Как было сказано выше, подобным методом соединяются металлические и пластиковые трубы большого диаметра. Конечная конструкция является разборной. Технология такого соединения пластиковой трубы с металлической без резьбы настолько же проста, как и в случае применения резьбового переходника.
аккуратно и ровно обрежьте трубу в месте предполагаемого соединения;
наденьте на неё фланец и установите резиновую прокладку
Она будет выступать в роли уплотнителя;
осторожно надвиньте на этот элемент уплотнения фланец;
такие же действия проведите с другой трубой;
оба фланца скрепите друг с другом болтами.
Одним из вариантов перехода с металла на пластик является фланцевое соединение, в таком случае к полимерной трубе сначала припаивается фланец
Иные методы безрезьбового соединения металлических и пластиковых труб
Для реализации такой технологии, помимо фланцев, применяются также следующие приспособления:
Специальная муфта. Продаётся такая деталь в магазине стройматериалов. Впрочем, обладая определёнными навыками, можно сделать её самостоятельно. Состоит этот переходник из следующих компонентов:
- корпуса. Лучше всего изготавливать его из высокопрочной стали или чугуна;
- двух гаек. Располагаются они по обеим сторонам муфты. Если вы собрались изготавливать такой переходник своими руками, для производства гаек используйте бронзу или латунь;
- четырёх металлических шайб. Устанавливаются они во внутренней полости муфты;
- резиновых прокладок. Они применяются для герметизации соединения. Заранее указать их точное количество невозможно.
Диаметр прокладок, шайб и гаек должен соответствовать сечению элементов трубопровода. Соединение металлической трубы с пластиковой без резьбы при помощи такой муфты выполняйте в нижеописанной последовательности:
- Вставьте концы труб через гайки до середины муфты. Кроме того, проденьте трубные изделия сквозь прокладки и шайбы.
- Затяните гайки до упора. Прокладки при этом должны сдавливаться.
Соединение получается долговечным и достаточно прочным.
При помощи фитинга типа Гебо соединение можно произвести быстро и без усилий, главное — правильно подобрать диаметр
Фитинг Гебо. Эта деталь состоит из следующих элементов:
- корпуса;
- гаек;
- зажимных колец;
- прижимных колец;
- уплотнительных колец.
Соединение выполняется очень просто.
- Полностью развинтите муфту.
- Наденьте на концы соединяемых труб все вышеуказанные элементы.
- Зафиксируйте стык гайками.
Нарезка резьбы
Если резьба уже нарезана, то выполнить соединение элементов очень просто. Однако в некоторых случаях резьбу приходится нарезать самостоятельно. Чтобы выполнить эту работу потребуется метчик и плашка. Первый инструмент используется для нарезки внутренней резьбы, второй нарезает резьбу на наружной стороне детали. Выбирают инструмент в зависимости от таких параметров:
- материал труб;
- их диаметр;
- тип резьбы, который требуется нарезать.
Для выполнения работы потребуется выполнить следующие операции:
- труба протачивается;
- выполняется базовый проход;
- вкручивается метчик (или накручивается плашка) до получения нужной длины резьбы.
Устройство фланцев
Фланцевый переход с металла на полипропилен используется в основном для надежного соединения труб большого диаметра. Место стыковки труб с использованием фланцев получается достаточно прочным и герметичным. При этом существует возможность проведения демонтажа соединения, т. е. стыковка получается разборной. Такой способ позволяет производить необходимый ремонт установленного оборудования, с последующим соединением участков.
Фланец состоит из следующих частей:
- корпуса изделия, который изготавливается из стали или чугуна;
- между двумя фланцами устанавливается специальное металлическое кольцо;
- внутри корпуса находятся уплотнительные кольца, которые создают хорошую герметичность соединения;
- между собой два фланца крепятся специальными крепежными болтами.
Типы резьбовых соединений между трубами
Подобно безрезьбовым способам, резьбовые трубные соединения также могут быть разъёмными и неразъёмными. Хотя, казалось бы, любая резьбовая конструкция в принципе может быть разобрана, но встречаются ситуации, когда две соединённые резьбой трубы дополнительно приварены к неподвижным поверхностям, что препятствует их разъединению. В этом случае говорят о неразъёмном резьбовом соединении.
Тем не менее, вышеописанная ситуация является скорее исключением; в целом же резьбовые способы рассматриваются как разъёмные виды трубных соединений. Разновидностей их существует несколько, однако наибольшее практическое применение находят два: сгон и двунаправленная резьба.
Соединение посредством сгона применяется в тех случаях, когда трубы неподвижны относительно собственной оси, и при этом одна из них имеет длинный резьбовой участок, а другая — короткий. На трубу с длинным отрезком резьбы накручиваются контргайка и муфта. Далее муфта сгоняется с длинной резьбы на короткую до самого конца, поджимаясь с другой стороны контргайкой.
Склеивание частей пластикового трубопровода
Методом склеивания соединяют ПВХ трубы с раструбом. Для лучшего сцепления раструб внутри и хвост вставляемой трубы обрабатывают наждаком, чтобы поверхность стала шероховатой. Далее снимают фаску, обработанные части обезжиривают, используя в качестве праймера метиленхлорид.
Перед тем как выполнить соединение, проверяют трубы на совместимость. Труба меньшего диаметра должна входить в раструб свободно, но не слишком. Затем линией отмечает границу для нанесения клея — это поможет состыковать детали без погрешностей.
На поверхности соединяемых элементов — 2 трети углубления раструба, а также полностью калиброванный конец трубы, равномерно наносят клей тонким слоем. Трубу вводят в раструб и проворачивают на четверть оборота, чтобы улучшить контакт между соединяемыми элементами. Состыкованные части удерживают до схватывания клея.
Для склеивания труб из поливинилхлорида применяют специальные агрессивные клеевые составы. Процесс схож со сваркой, но без высокотемпературного воздействия, его заменяет химическая реакция, в результате которой происходит растворение поверхностей соединяемых частей труб и превращение их в одно целое путем сополимеризаии
Занимает процесс всего секунд 20-30. Если на стыке появляется равномерный слой клея, его немедленно удаляют с помощью куска чистой ткани. От склеивания до полной стабилизации соединения и испытания трубопровода на герметичность должно пройти не менее суток.
Галерея изображений
Фото из
Трубы ПВХ для соединения склеиванием
Обработка труб перед соединением
Правила нанесения клея на ПВХ детали
Соединение обработанных клеем деталей
Для ремонта существующих трубопроводов используют фасонные детали в виде ремонтных муфт или изделий с удлиненным раструбом. Участок трубы вырезают, на концах снимают фаску, наносят на концы специальный клей. Муфту надевают на низ трубопровода.
На верх трубопровода надевают муфту с длинным раструбом до упора, если требуется, на нее монтируют фасонную деталь. Передвигают муфту вместе с фасонной деталью вниз до тех пор, пока она не состыкуется с нижней частью трубопровода. Надвижную муфту перемещают вверх так, чтобы она закрыла участок стыка.
Ремонтная муфта отличается от обычной соединительной тем, что у нее внутри нет бортика, поэтому в процессе ремонта сквозь нее можно перемещать раструб какой угодно трубы
Если даже после этого наблюдается течь, стык заполняют силиконовым герметиком. Низ и верх определяют в зависимости от направления движения транспортируемого вещества.
Устройство и установка компрессионного фитинга
Корпус фитинга компрессионного типа имеет специальное конусное углубление, в которое вставляется конусообразное резиновое кольцо для уплотнения. Потом устанавливается прижимное кольцо, а затем специальное обжимное устройство, которое разрезано на несколько зубьев.
Герметичность соединения создается за счет вдавливания уплотнительной прокладки при затягивании специальной гайки. В это время зубья обжимного кольца впиваются в конец детали, создавая плотное соединение.
Для получения прочного и герметичного соединения необходимо произвести предварительную зачистку концов стыкуемых изделий.
Тонкости установки пластиковых труб своими руками
Есть несколько нюансов, которые стоит соблюдать для того, чтобы система в дальнейшем работала правильно:
- Нарезка труб должна сопровождаться зачисткой их краев от заусениц. Чтобы работу было проще выполнить, стоит взять пилу с небольшими зубцами и широким лезвием: разрез получится сделать под прямым углом, а количество задир будет минимальным.
- Перед тем, как собрать канализационные трубы, стоит выполнять предварительную сборку, во время которой наносятся контрольные отметки. После этого система разбирается.
- При прокладке трубопровода в стене чаще всего используются металлические трубы, которые соединяются с сантехническими приборами посредством пластиковых отрезков труб. Для соединения разных видов труб применяются муфты, не имеющие раструбов.
- При высверливании отверстия для трубы стойка может ослабнуть. Устранить проблему можно при помощи специальных накладок, которые возвращают стойкам изначальную прочность.
Классификация фитингов для труб из ПВХ
Для соединения труб из ПВХ применяются такие фитинги, как:
- углы для соединения труб;
- заглушки;
- крестовины;
- тройники;
- обводы;
- опоры;
- муфты;
- вентили;
- «американки».
Ниже приведем описание каждого из этих фитингов.
Соединительные углы являются наиболее распространенным видом фитингов, с помощью которых устанавливают трубопроводы на основе ПВХ любого размера. Углы могут быть, начиная от 30 градусов и до 90, что позволит без труда установить любой поворот. Резьбой такие фитинги не оснащены, поэтому их соединяют методом пайки.
Заглушки для ПВХ труб ставят на концах, тем самым ограничивая тупиковые ответвления. Иногда заглушка соединяется с другим фитингом, например, с ее помощью крестовину превращают в тройник, если это нужно. Данный фитинг используется не только при установке труб, но и в защитных целях при их перевозке.
А крестовины нужны для соединения нескольких систем водоснабжения или разных частей одной большой. Ее каждый отвод находится под углом от двух соседних. Так, крестовина образует собой объединяющий соединительный элемент перпендикулярных друг другу трубопроводов. Системы соединяются друг с другом иногда имея при этом трубы разного диаметра или разных материалов
Очень важно при этом выбирать соответствующие крестовины с отверстиями для пайки или же резьбой, или же комбинированные модели
Тройники обычно устанавливают там, где разветвляется трубопровод, при этом нужно выбирать такой, где центральный отвод имеет угол на 30, 45 или 90 градусов. Тройник имеет насадки для разных соединений или может служить переходником.
Обводы для ПВХ – это специальный фитинг, с помощью которого можно без труда справиться с препятствиями на пути трубопроводной магистрали без необходимости использования колен и большого набора приспособлений. Обводы ставят в местах пересечения труб и при этом не соединяются.
Опоры для труб из ПВХ чаще всего ставят во время установки больших горячих водных магистралей, поскольку они предназначены для жестких трубных креплений, что очень важно при их расширении. Однако для обычных квартир эта деталь не слишком нужна
