Водопроводная задвижка: виды и классификация- Обзор +Видео

Достоинства задвижек

Основные параметры задвижек регламентированы ГОСТ 9698-86, используемые в промышленности изделия имеют следующие особенности:

• Простота конструкции. Корпус состоит из основной части, помещаемой в линию посредством фланцевого или муфтового резьбового (для малых диаметров) соединения, его крышка крепится гайками или болтами — это упрощает процедуру установки, демонтажа и ремонта устройства.
• Высокие технические характеристики. Задвижная арматура в зависимости от назначения и условий эксплуатации выдерживает рабочую температуру от -60 до +565 С., давление от 0,16 до 25 Мпа. (1, 6 — 250 бар.) в стальных конструкциях. При этом предел давлений для чугуна составляет 25 бар., для изделий из цветных металлов — 40 бар.

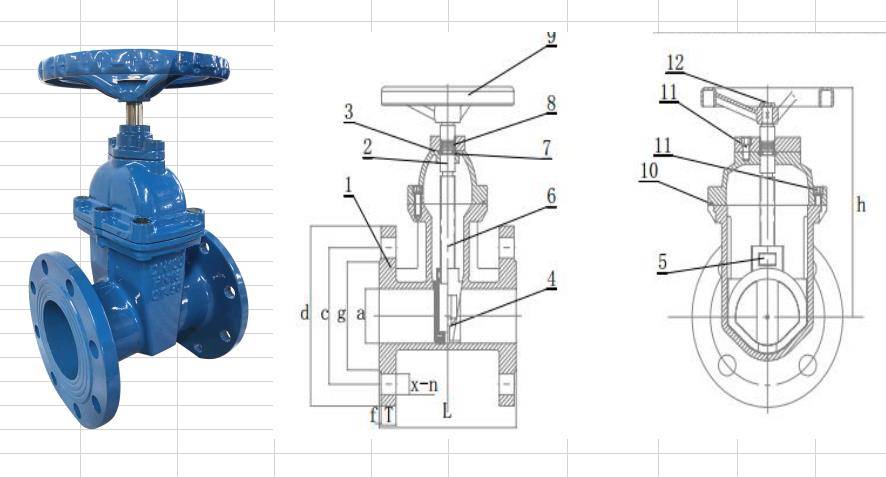

Рис. 3 Запорная чугунная фланцевая арматура

• Универсальность. Устройства могут работать в магистралях любого назначения с высокой химической активностью передаваемых веществ, рассчитаны на использование в трубопроводах диаметров от 15 до 2000 мм.
• Высокие гидравлические характеристики. Задвижные устройства подбирают по внутреннему диаметру трубопроводов, имеющему стандартные значения, поэтому они не влияют на гидравлическое сопротивление в линии. Плавное перемещение заслонки при перекрытии потока транспортируемого вещества позволяет избежать гидравлического удара в системе. Конструкция задвижных элементов и корпусного седла рассчитана на создание высокой герметичности перекрываемого канала.
• Хорошая ремонтопригодность. Монтаж и ремонт арматуры и фитингов с задвижками легко провести при наличии простого инструмента и комплектующих — разводных сантехнических ключей, прокладок. Заслонки и прокладки в случае износа просто снять и поменять на новые.
• Длительный срок службы. Корпусные детали и затворы изготавливаются из прочных долговечных материалов, рассчитанных на использование в конкретной рабочей среде, внутренние заслонки делают из коррозионно-устойчивых металлов — это существенно увеличивает их эксплуатационный срок.

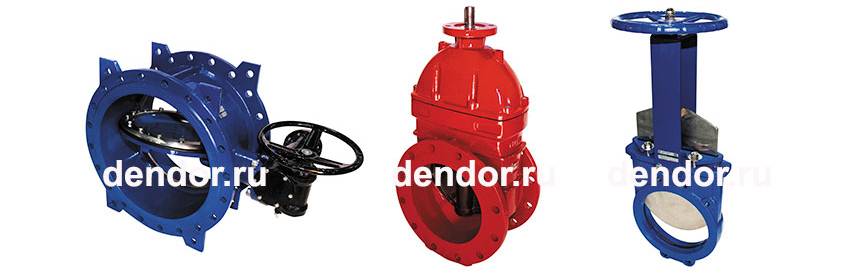

Рис. 4 Задвижки для трубопроводов из цветных металлов

Работа шиберной задвижки

Шиберные задвижки обладают способностью пропускать большие объёмы рабочих материалов, а также осуществлять фильтрацию, измельчение проходящих через них примесей и дозирование полезных компонентов.

Исходя из этих возможностей и особенностей принципа работы входящих в их конструкцию узлов, изделия широко применяются в системах отвода канализационных вод, в технологических трубопроводах химических, нефтегазодобывающих, строительных, целлюлозно-бумажных, горнодобывающих производств.

Шиберные задвижки типа ЗМС используются для перекрытия напорных линий в оборудовании фонтанного, устьевого и нагнетательного типа, манифольда буровых установок.

Внимание! Шиберные задвижки всегда устанавливаются в вертикальном положении, так чтобы ножевые пластины располагались перпендикулярно ходу рабочего потока.. Устройство и принцип работы арматуры шиберного типа

Устройство и принцип работы арматуры шиберного типа

Металлический шибер представляет собой плиту или острую отполированную и заточенную пластину, имеющую форму ножа или гильотины. На его острых концах установлены крепкие уплотнители (металлические или синтетические), повышающие износостойкость основной рабочей детали, особенно при функционировании в агрессивных средах с большим количеством крупных гранул и примесей.

При производстве уплотнителей используют синтетические материалы, стойкие к химическим воздействиям и перепадам температур:

• нитриловую резину;
• этиленпропилендиеновый каучук;
• эластомеры для горячих сред;
• кремнийорганическую резину.

Задвижки шиберного типа имеют простой и одновременно надёжный принцип работы. Он заключается в передачи усилия от воздействия ручного, автоматизированного или механического механизма управления на шток или шпиндель, который в свою очередь приводит в движение шиберный элемент для полного или частичного перекрытия проходного отверстия.

Наглядно принцип работы шиберной задвижки показан на видео.

При этом шпиндель может иметь выдвижную и невыдвижную конструкцию. Герметичность выдвижного штока обеспечивается сальником, изготовленным из синтетических хлопчатобумажных волокон, графита и др.

Общие признаки

Несмотря на многообразие запорных элементов, многие из них имеют схожую конструкцию. Основными конструктивными элементами назовем:

1. Корпус. Для размещения основных элементов конструкции создается корпус, в котором есть пропускное отверстие. При изготовлении корпуса может применяться сталь или чугун, а также некоторые цветные сплавы. Он подсоединяется к трубе при помощи фланца или муфты, методом сварки. Стоит учитывать, что сварочный метод считается наиболее надежным, фланцевый и муфтовый позволяет провести демонтаж запорного элемента при необходимости.
2. Запорный элемент. Основная классификация проводится по тому, каким именно образом перемещается запорный элемент и как он выглядит. Зачастую при изготовлении запорного элемента применяется коррозионностойкая сталь, устойчивая воздействию различных веществ.
3. Элемент управления. Задвижка относится к регулирующим, а не предохранительным устройствам. Это подразумевает наличие управляющего устройства. Довольно большое распространение получил механический ручной привод, также встречается электрический и пневматический, гидравлический. При необходимости автоматизировать работу устройства проводится установка электрического привода, который может работать в зависимости от показателей датчиков и дистанционного пульта управления.

Классификация механизма проводится также по его размерам, области применения, максимально допустимому давлению в системе и некоторым другим признакам.

Клиновые задвижки: особенности

Смотреть видео

Главное достоинство клинового приспособления для перекрытия потока жидкости в водопроводной трубе – расположение седел под малым уклоном. Таким образом, подвижный элемент принимает форму жесткого, двухдискового или упругого клина. В любом случае в закрытом состоянии клин плотно входит между седлами, обеспечивая абсолютную герметичность системы. Выбирается же тип запорного элемента в зависимости от области применения.

Клин, состоящий из двух дисков, не требует максимальной точности при изготовлении (в отличие от жесткого элемента), при этом обеспечивая достаточную герметичность. Главный недостаток такого элемента – более сложная конструкция, влияющая на стоимость готового изделия.

Упругий клин сочетает в себе достоинства первых двух видов: простота конструкции и обеспечение герметичности в случае неточности при подборе устройства.

Параллельные задвижки: конструкция

В отличие от клинового устройства в параллельных водопроводных запорных устройствах для перекрытия трубы поверхности седел расположены параллельно друг другу. Надежность такой системы несколько ниже, однако ее вполне достаточно для большинства сфер применения.

Главное достоинство параллельного приспособления (в сравнении с клиновым) – простота конструкции (детали, расположенные параллельно гораздо проще изготовить, а значит, вероятность погрешности и ошибки минимальна).

Параллельные водопроводные приспособления могут быть как с выдвижным, так и с не выдвижным шпинделем. Первый вариант является более долговечным, так как резьбовое соединение не контактирует с перемещаемой средой, второй – более компактный.

Диаметр проходного отверстия и длина устройства могут быть различными, поэтому вы всегда сможете подобрать оптимальный вариант для своей системы.

Задвижка Лудло

Задвижка Лудло – это параллельное двухдисковое устройство с распорным клином, повсеместно используемые во всем мире более 150 лет. Название устройства произошло от имени компании, которая впервые поставила его на рынок – Ludlow Valve Manufacturing Company.

Такие устройства изготавливаются исключительно из чугуна и отличаются предельной долговечностью (более 100 лет). В нашей стране производство налажено с 80х годов прошлого столетия в Санкт-Петербурге.

Шланговые задвижки

Строение шланговой водопроводной задвижки кардинально отличается от устройства запорной арматуры остальных видов. В конструкции элемента нет седел и затвора, перекрывание среды происходит за счет пережима эластичного шланга, находящегося в корпусе запорного элемента.

Основное достоинство такой системы – исключение контакта стальных деталей с перемещаемой средой, что положительно влияет на долговечность приспособления. Главное – при выборе шланговой арматуры – правильно подобрать марку резины. Выбор зависит от области применения, чаще всего такие приспособления используются на трубах, по которым перемещаются агрессивные и вязкие жидкости.

Шиберные устройства

Устройство шиберной задвижки практически идентично параллельной. Единственное отличие – использование одного шибера вместо двух седел для перекрытия трубы. Такое устройство является наименее надежным из всех представленных, поэтому используется только в системах, не требующих абсолютной герметичности (например, канализация и другие системы с большим количеством примесей).

Смотреть видео

Назначение

Водопроводный кран – это небольшой по своим габаритам запорный механизм, выполняющий чрезвычайно важные функции. Стандартный образец осуществляет довольно тривиальную, но в то же время совершенно необходимую для функционирования трубопровода задачу – контролирует движение носителя внутри труб.

Случаются ситуации, когда трубопровод надо частично или полностью перекрыть, отрезать одну или несколько веток от водоснабжения. Причин тому бывает множество, начиная от банальной поломки сантехнических приборов, и заканчивая крупными разрушениями в системе.

В любом случае поломка грозит затоплением дома или квартиры, поэтому лучше сразу же перекрыть подачу воды, дабы обезопасить себя.

Перекрыть воду можно и на входе в магистраль, но тогда вы полностью отрезаете себя от водопровода на время ремонта (который, будет реалистами, может затянуться).

Вот почему любой мало-мальски приличный по протяжности трубопровод разделяют на логически понятные секторы или ветки, изолируя каждый сегмент с помощью этих самых кранов. Такой подход лучше и безопаснее стандартной сборки, хоть и немного дороже.

Один единый поворот ручки крана полностью перекрывает подачу воды на конкретном участке. При желании, водопроводный кран можно установить не только на отдельных ветках, но и вообще на входах в любой сантехнический узел.

Трубопроводный кран с соединением американка

В таком случае поломка, к примеру, в водоразборном механизме или на входе в водонагреватель устраняется легко и просто. Достаточно повернуть кран и устройство готово к дальнейшему ремонту.

Отметим, что используют различные виды водопроводных кранов не только для изолирования веток систем водоснабжения. Есть и другие назначения. Например, модернизация системы отопления, когда краны ставят на входах в радиаторы или в систему теплых полов, дабы иметь возможность в будущем быстро снять или заменить прибор.

Не менее популярный вариант – тройник или распределитель, выполняющий роль стрелочной задвижки, то есть перенаправляющий поток воды с ветки на ветку.

Не стоит забывать и про водоразборный кран. Лучше всего представить себе как действует водоразборный механизм, взглянув на вашу раковину в ванной. В любой ванной стоит водоразборный кран или смеситель, и только благодаря ему вы можете с удобством пользоваться благами цивилизации.

Статья по теме: Схема водоснабжения квартиры

Общий принцип действия и конструкция

Существуют разные виды кранов для водопровода, однако у всех них есть общие элементы конструкции. В любом случае кран состоит из:

• тела или общего корпуса;
• запорного элемента;
• ручки;
• уплотнителей.

Не имеет значения, рассматриваем мы вентили, тройник с краном, водоразборный кран или любые другие его разновидности. В любом случае они не обойдутся без четырех вышеописанных элементов, хоть скорее всего, эти элементы между собой будут отличаться.

Корпус крана зависит от того, какой конкретной задачей он занимается. Обычный муфтовый образец, по сути, встроен в корпус самой муфты. Угловой кран имеет угловой корпус, потому как его задача – формировать угловые соединения, например, на входах в радиаторы отопления.

Составляющие крана с запорным элементом в виде задвижки

Тройник имеет иной корпус. Тройник состоит из разветвленной муфты, что очевидно. Водоразборные решения могут быть встроенными или специальными. У них различия в корпусе намного значительнее.

Ручка у крана обычная и необходима для управления. Если рассматривается шаровый кран, то в нем ручка может находиться всего в двух положениях: закрытом, открытом. В кранах типа задвижки вместо ручки монтируют вентиль, а управление механизмом осуществляется за счет ее спирального вращения.

Что же до уплотнителей – то без них не обходится ни один рабочий механизм в сантехнике. В качестве уплотнителей пользуются резиновыми прокладками. В кранах уплотняют переходы между запорным элементом и корпусом.

Устройства фланцевых задвижек

Несмотря на простоту, фланцевые клиновые задвижки обладают высокой эффективностью в ряду запорной арматуры. В зависимости от запирающего элемента определяется вид клиновой задвижки. Задвижка фланцевая получила свое название из-за своего исполнения: по бокам её находятся фланцевые диски, которые сопрягаются с такими же дисками на трубе.

У фланцев на задвижке и на трубе, диаметр и отверстия должны строго соответствовать, иначе их не соединить. Между фланцами обязательно устанавливается прокладка из паронита, резины или резинового кольца в зависимости от среды, находящейся внутри трубы

Такое исполнение клиновой задвижки делает её быстросъемной, что немаловажно при ремонте. По устройству гайки клиновые изделия делятся на 2 категории: с выдвижной и неподвижной гайкой

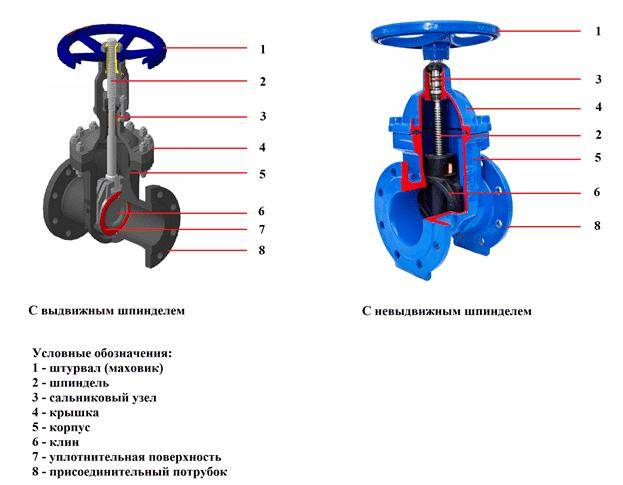

По устройству гайки клиновые изделия делятся на 2 категории: с выдвижной и неподвижной гайкой.

То есть, в первом варианте, при открывании или закрывании вентиля гайка двигается поступательно. Во втором варианте гайка остается на месте, а выдвигается винт. Во второй категории клиновые задвижки занимают меньше места и их используют при движении нефтепродуктов и других жидкостей, не вызывающих коррозию металла. В основном используются клиновые изделия с выдвижной гайкой.

По методу закрывания устройства делятся на задвижки:

• С ручным управлением. Закрытие вручную производится с помощью рукоятки или вентиля;
• С автоматизированным управлением. При таком закрывании используются, в основном электродвигатели с редуктором, и включаются они через пульт оператором. Гидравлические и пневматические приводы применяются реже, ввиду дополнительного подвода труб, приборов и пр.

Минусы

При изготовлении запорной арматуры для удешевления часто используют чугун, подобные конструкции имеют следующие недостатки:

• Высокий вес задвижек затрудняет монтаж узлов при больших диаметрах трубопроводов — может понадобиться несколько рабочих или специальная подъемная техника для удержания массивной детали. К примеру, вес чугунного запора с условным проходом 1600 мм. Согласно ГОСТ 9698-86 составляет 10025 кг.
• Чугун относится к коррозионно неустойчивым материалам, со временем его внутренняя поверхность ржавеет, покрывается раковинами и известковым налетом — это приводит к нарушению герметизации при перекрытии потока.
• Еще к одним недостатком чугуна относится его хрупкость, приводящая к необратимой поломке изделия при сильных ударных воздействиях.
• Дешевое сальниковое уплотнение с набивкой, какое находит применение в бюджетных чугунных изделиях, не является достаточно герметичным по сравнению с современными торцевыми уплотнениями — в процессе его эксплуатации нередко возникают утечки транспортируемого вещества.

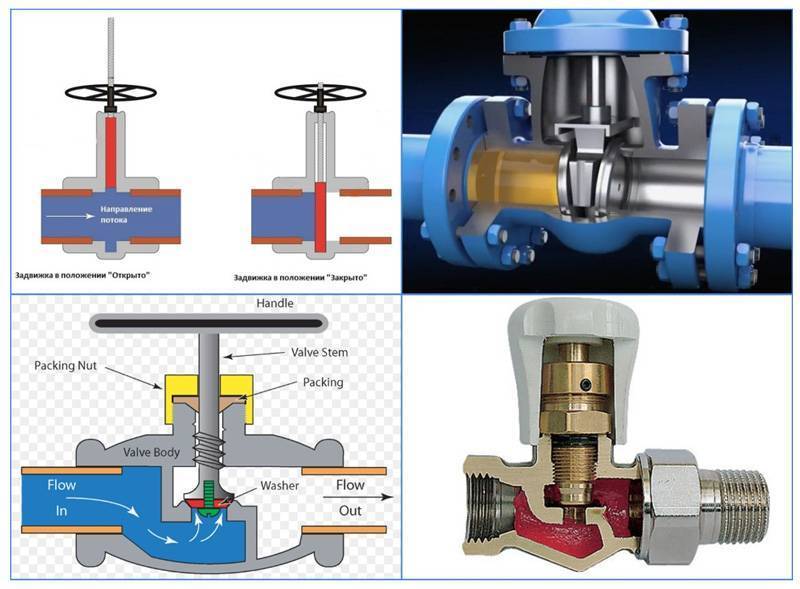

Рис. 5 Принцип работы затвора клинового типа

Соединение с трубопроводом и монтаж

Существует несколько способов соединения задвижек с трубопроводом:

1. При помощи фланцевого соединения — специального обода на краю запорного механизма, оснащенного отверстиями под болты по всему периметру. Такой же обод создается и на трубе, а соединение происходит посредством стягивания фланцев болтами и гайками. Соединение фланцевого типа используют на больших диаметрах, где используется чугунная или стальная система труб.

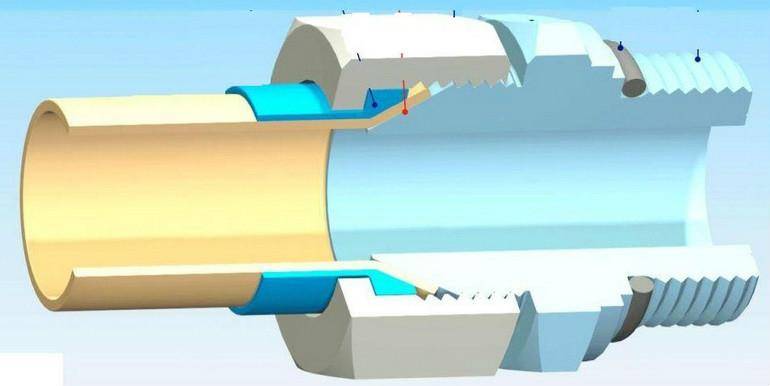

1. На полиэтиленовых и ПВХ-трубах используется муфтовое соединение, которое реализуется путем завода элементов системы в края корпуса изделия с манжетным уплотнителем для обеспечения полной герметизации.

1. Раструбное соединение используется в ПВХ- и полиэтиленовых системах, трубы заводятся в раструбы задвижки, в качестве герметика укладывают прокладку из манжетного уплотнителя.

1. Самым надежным является сварное соединение, кроме того, оно позволяет установку задвижек непосредственно на трубах без дополнительных соединительных деталей.

При монтаже необходимо учитывать несколько главных правил: нельзя устанавливать запорный механизм маховиками вниз, нужно тщательно очистить места соединений от грязи, масла, ржавчины, во фланцевом соединении детали должны быть зафиксированы без перекосов.

Установка задвижек на металлические водопроводные трубы

Если необходимо установить запорный механизм на металлическую трубу, алгоритм действий выглядит так:

• Вырезается участок трубы, который будет соответствовать размерам устанавливаемой детали, концы срезов тщательно зачищаются и шлифуются.
• Дальнейшие манипуляции зависят от выбора соединения — либо нарезается резьба, либо навариваются фланцевые соединители.
• В первом случае герметизация происходит при помощи герметизирующих нитей, во втором — уплотнительными кольцами.
• Затем задвижку устанавливают в нужное место, при резьбовом соединении ее ввинчивают в подготовленную резьбу, а если стык оборудован фланцем, обе половины выравнивают относительно друг друга, совмещают отверстия, а затем заводятся болты и накручивается фланцевая шайба до полного сжатия.

Установка задвижек на пластиковые трубы

При монтаже на пластиковые трубы используется метод сварки по пластику. Предварительно подготавливают участок для установки запорной арматуры и просто фиксируют ее на трубопроводе, никаких уплотнителей и дополнительных манипуляций не нужно.

Установка задвижек на печные трубы

Задвижку на печную трубу устанавливают во время монтажа дымохода. Для начала нужно во время укладки кирпича оставить отверстие, соответствующее размеру арматуры, которую затем фиксируют при помощи цементного раствора.

Рекомендации по монтажу и полезные советы

Чтобы максимально увеличить срок эксплуатации, нужно правильно выбирать необходимый запорный механизм, технические требования, которые к ним выдвигаются, учитывать, водяная или газовая это система, и пр.

Если управление путем механического поворота невозможно, необходимо предусмотреть электрический привод с достаточным размером диаметров ДУ. Задвижки с электроприводом следует защитить от перепадов сети, т.к. после поломки ремонт таких элементов невозможен.

Не стоит выпускать из внимания необходимость тщательного изучения инструкции по монтажу и эксплуатации, т. к. качество установки напрямую влияет на срок службы изделия. Если уверенность в успехе самостоятельного монтажа недостаточна, лучше обратиться к специалистам. Особенно если это стальная задвижка со шпинделем выдвижным (его использование рекомендовано при перекачке абразивных веществ) или любой механизм на газовой системе.

Класс герметичности

Перед тем, как купить партию задвижек, надо выбрать требуемый класс герметичности затвора. На заводах этот параметр определяется опытными (приемо-сдаточными) испытаниями на специальных установках.

Порядок проведения испытаний и класс герметичности определяются ГОСТом 9544-2015. Согласно этому документу, задвижки испытываются жидкостью или газом.

•                     Если задвижка будет устанавливаться в магистраль для транспортировки жидких и неопасных веществ – испытания можно проводить жидкостью (вода, керосин).
•                     При монтаже на трубопроводы, в которых рабочая среда газ или опасное химическое вещество – испытания проводятся только газом (воздухом, азотом).
•                     В каждом определенном случае, по договоренности между заводом и заказчиком, испытания могут проводиться жидкостью и газом, только газом или только жидкостью.

Требования к испытаниям для жидкости и газа разные. Так, при подаче в патрубок воды, ее давление повышается до отметки PN, указанной в паспорте на задвижку, и увеличивается на 10%. В таком состоянии задвижку выдерживают некоторое время и измеряют объем утечки.

Время начала измерения утечки после установившегося давления для каждой задвижки разное.

1.                  При DN до 50мм время выдержки составляет 1 минуту.

2.                  DN от 65мм до 150мм – 2 минуты.

3.                  Для DN от 200мм и более – 3 минуты.

Эти нормы применяются при испытаниях как водой, так и воздухом. Для воздуха давление в системе доводится до 0,6 МПа вне зависимости от диаметра прохода.

Выпускаемая арматура может иметь класс герметичности от А до G. Класс A является самым высоким и присваивается арматуре, у которой полностью отсутствуют утечки в затворе.

Виды

По конструктивному решению устройства подразделяются на:

• клиновые;
• параллельного типа;
• шиберные.

В параллельных задвижках чугунных фланцевых уплотнительные поверхности седельных элементов располагают параллельно. В составе затворного механизма 2 диска. Для достижения закрытого состояния элементы с помощью специального клина подтягиваются к седлам, останавливая пропуск химического либо газового состава.

В задвижках клиновых седла внутри корпуса расположены под наклоном. Затворный элемент выполнен в форме клина из плотного состава либо состоит из 2 дисков. Задвижки чугунные с обрезиненным клином применяются в конструкциях, требующих высокой герметичности, т.к. плотно фиксируют задвижку в закрытом состоянии.

Задвижка шиберная похожа по форме на параллельное устройство, однако снабжается 1 запорным диском. Конструктивное решение оптимально в трубопроводах с односторонним движением сред, не требующих высоких параметров герметичности запорного элемента. Агрегат монтируется в трубопроводных системах, перемещающих канализационные воды, пульпы, шламовые составы, воды с примесями и т.д.

Допустимое давление в изделиях может быть:

• высоким;
• средним;
• низким.

Устройства, функционирующие под невысоким давлением, снабжаются корпусом плоской формы.

Модели, работающие под средним давлением, имеют овальную форму.

Изделия, действующие под высоким давлением, снабжаются корпусом шарообразной конфигурации.

В соответствии с диаметром устройство может быть:

• полнопроходным;
• суженным.

Сниженное гидравлическое сопротивление устройства полнопроходного обеспечивается точной подгонкой диаметров трубы и задвижки.

Устройство суженное имеет диаметр меньше трубопроводного проема. Конструктивное решение способствует усилению гидравлического напряжения, при этом снижая изнашиваемость уплотнителей.

• ручного типа;
• с электрическим приводом.

Задвижки ручного типа запускаются в движение с помощью маховика. Устройства применяются в системах с небольшим диаметром (до 150 мм).

Запорные устройства с электрическим приводом универсальны, однако наиболее часто применяются в крупногабаритных системах, размещенных в труднодоступном месте. Механизм оптимизирует работу, позволяя закрывать и открывать вентиль дистанционно.

Узловой механизм задвижки конструируется:

• с выдвижным шпинделем;
• с невыдвижным шпинделем.

Выдвижной шпиндель помогает уменьшить воздействие кислотно-щелевых составов на внутренние элементы запорного устройства. Конструктивное решение обеспечивает простой демонтаж и ремонт изделия. Ходовая гайка и резьба нанесены на внешнюю поверхность корпуса.

Шпиндель невыдвижного типа постоянно находится в кислотно-щелочной либо газовой среде. Элемент подвергается процессам окисления, коррозии, деформации от абразивных частиц. В рабочем состоянии доступ к элементу невозможен. Эксплуатационные условия приводят к быстрому износу изделия, требуется регулярная замена узловых соединений.

Related Posts via Categories

• Как рассчитать площадь поперечного сечения арматуры всех типов?
• Сколько весит 1 метр строительной стержневой арматуры различных видов
• Длина стержневой арматуры – все возможные варианты, регламентируемые ГОСТами
• Линейная арматура – качественный монтаж линий электропередач гарантирован!
• Немерная арматура – оптимальный вариант для малоэтажного строительства!
• Марки и классы строительной стержневой арматуры и проволоки для армирования
• Муфтовая арматура, что это такое и для чего используется
• Анкеровка арматуры в бетоне – сложная, но важная операция
• Горячекатаная арматура – ГОСТ и весь цикл жизни изделия
• Вес и особенности стальной рифленой арматуры А3 и других классов

Выбор задвижки

Задвижки для трубопроводов различаются по нескольким критериям:

• область использования;
• способ управления;
• размеры;
• способ крепления.

Для правильного подбора устройства необходимо полное совпадение всех факторов.

Где используются задвижки

Задвижки используются:

• в трубах, внутри которых проходит вода. Это могут быть как водопроводные или отопительные системы, так и канализационные трубы. Водопроводная задвижка состоит из диска, который перемещается внутри корпуса (рисунок выше);
• в печных трубах. Печная задвижка представляет собой металлическую пластину, которая двигается по направляющим элементам.

Задвижка для дымоходов

Задвижки на канализационную или иную трубу, проводящую воду, могут быть:

клиновыми. Устройство приводится в действие вращением моховика, который перемещает шпиндель с запорными дисками клиновидной формы. Герметичность устройства достигается путем установки на диски уплотнительных прокладок, полностью соответствующих форме запорного элемента;

Внутренне устройство клиновой задвижки

параллельными. Основная отличительная особенность состоит в наличии двух запорных элементов, соединенных пружиной. При перекрытии водоснабжения диски плотно прижимаются друг к другу, не пропуская проходящий поток.

Устройство и принцип работы параллельной задвижки

Параллельные задвижки являются более надежными, что позволяет использовать устройства в трубопроводах с повышенной температурой проходящей жидкости.

Способы управления арматурой

Задвижки могут управляться:

• вручную, вращением маховика или иного управляющего элемента. Такие устройства преимущественно устанавливаются на печные, канализационные и водопроводные трубы;
• при помощи автоматики. Преимущественная область использования автоматических задвижек – это отопительные системы.

Подбор размеров

Кроме предназначения, вида и способа управления задвижки необходимо подбирать по следующим факторам:

• форме сечения;
• диаметру.

В зависимости от формы трубы задвижка может быть:

• круглого сечения. Предназначены для стандартных труб, проводящих жидкость;
• квадратного или прямоугольного сечения. Преимущественно задвижки в печной трубе.

Диаметр запорной арматуры должен полностью соответствовать диаметру труб, на которые предполагается установка устройства. Например, задвижка на 110 трубу должна быть диаметром 110 мм.

Способы крепления

По способу крепления запорная арматура подразделяется на устройства, фиксируемые:

резьбовым способом;

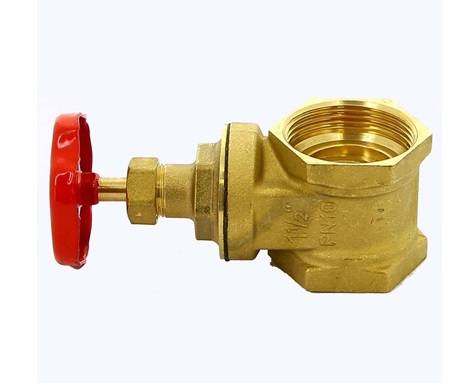

Задвижка, прикрепляемая при помощи резьбы

при помощи соединительных фланцев;

Задвижка, фиксируемая при помощи фланцев

при помощи сварки.

Задвижка, устанавливая методом сварки

На металлические бытовые трубопроводы преимущественно устанавливаются резьбовые задвижки. На промышленные трубопроводы ставят фланцевые устройства, а на трубопроводы, изготовленные из ПВХ – арматуру, соединяемую методом сварки.
