Требования к обустройству водопроводных колодцев

СНиП Правила устройства дренажа, составление сметы и проектирование

Устройство и проектирование дренажа фундамента зданий должно производиться в соответствии с требованиями СНиП (Строительные нормы и правила). Дренаж, выполненный в полном соответствии со всеми нормами, будет исправно служить долгие годы и исполнять надлежащие функции.

Основные правила составления проекта дренажной системы.

измеряют уровень залегания подземных вод

рассчитывают среднемесячное количество осадков

определяют состав почвы

учитывают расположение ближайших естественных водоемов

измеряют уровень промерзания грунта

проводят геодезические измерения ландшафта местности

На втором этапе производиться составление самого проекта, который включает в себя:

составляется схематическое изображение будущей системы дренажа

выполняется расчет параметров глубины залегания труб, уклона, сечения, учитываются особенности сборки

подбираются соответствующие по типоразмеру комплектующие (дренажные трубы, колодцы, фитинги)

составляется перечень и рассчитывается количество необходимых дополнительных материалов.

Правильно составленная проектная документация значительно сократит время монтажа системы, обеспечит экономию средств на строительные материалы и оборудование, обеспечит надежную работу системы.

Из чего складывается смета расчетов работ по обустройству дренажной системы

При составлении сметы учитываются не только стоимость материалов и оборудования для прокладки дренажной системы, но и стоимость демонтажа покрытия или отмостки фундамента и стоимость самих работ, а так же восстановление покрытия и укладка нового грунта для нормального прорастания растений.

Основными составляющими сметы на производство работ по устройству дренажной системы являются затраты на следующие виды работ:

демонтаж старого покрытия или отмостки здания

рытье траншеи под прокладку системы

засыпка щебня под систему труб

монтаж ревизионных колодцев и накопительного колодца

усиление бортов траншеи

настил нового покрытия или отмостки

Так производиться расчет стоимости и количества необходимых материалов:

тротуарной плитки или асфальтного покрытия

нового плодородного грунта

Расчётная стоимость работ и материалов будет завесить от длины трубопровода и глубины его погружения в почву.

Правила, по которым производится монтаж дренажной системы

Конструкция дренажей выполняется в соответствии с правилами и СНиП 2.06.15-85 и СНиП 2.02.01-83. Закрытая дренажная система в основном прокладывается на глубине от 0,7 до двух метров, за исключением территорий с глубоким промерзанием почвы. Ширина дренажной системы должна быть в пределах от 25 до 40 см. Необходимо учитывать наклон системы, о чем в СНиПе сказано:

при глинистых почвах значение уклона производиться из расчёта 2 см на каждый погонный метр трубопровода

при песчаных почвах 3 см на каждый погонный метр

Дно траншеи покрывается слоем щебня фракцией от 5 до 15 мм, толщина подушки не менее 15 см. На подушку из щебня укладывается система трубопровода, монтируются дренажные колодцы, и производится обсыпка грунтом. При работе системы вода проходит по системе дренажа, собираются в коллекторе, после чего сливается в ближайший водоем или овраг. Место слива должно быть зацементировано и расположено под острым углом к берегу водоема. Дренаж фундамента контролируется при помощи ревизионных колодцев из железобетонных или пластиковых труб. Уровень грунтовых вод не только не будет подниматься, но и опуститься, что значительно повысит плодородность почв, если дренажная система будет установлена и спроектирована в соответствии с правилами СНиП.

Все эти правила и стандарты известны профессионалам, поэтому если вы решили сделать дренаж фундамента или всего участка своими руками, сначала ознакомьтесь и изучите все правила и нормы и только потом приступайте к работам. В случае, если процесс изучения покажется вам трудным, доверьте устройство дренажа специалистам.

Расстояние от фундамента до колодца и скважины для санитарных зон

СНиП 2.04.02-84 устанавливает три охранных зоны для глубинных водозаборных источников, минимальная граница первого пояса имеет наименьший радиус и составляет:

• 30 м – при эксплуатации защищенных водных горизонтов;
• 50 м – при недостаточно изолированных водных пласта;
• 15 или 25 м – применяется для источников, расположенных на участке с домом, если исключена любая возможность загрязнения грунта и глубинного водяного пласта. Распространяется на источники забора воды, находящиеся в благоприятных местах с точки зрения санитарных, геологических условий, нормативы должны уменьшаться по согласованному решению с местными санитарными службами.

В площади первого пояса запрещены:

1. Все виды строительных работ, кроме операций по реконструкции, ремонту или разветвлению водопроводов.
2. Расположение любых зданий, местонахождение постоянно проживающих людей.
3. Прокладка любых коммуникаций, кроме обслуживающих водопроводные колодцы или скважины.
4. Дом должен иметь канализационный отвод в центральную систему или к очистным объектам, находящимся за первым кольцом.
5. Если нет канализации, герметичные септики устанавливаются в местах, исключающих попадание нечистот на грунт первого пояса при опорожнении емкости.
6. Должен быть устроен водоотвод за границы первой зоны.

Таким образом, на индивидуальном участке нет однозначной дистанции от колодца или скважины до фундамента дома и хозяйственных построек, степень удаления зависит от защищенности водоносных источников, особенностей местности и может составлять от 15 до 50 метров. Следует отметить, что в быту ввиду малой площади участков действуют другие нормативы – колодцы и скважины располагают намного ближе к дому.

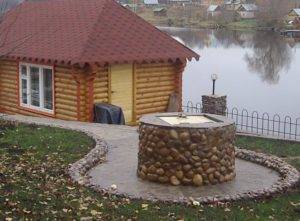

Рис. 8 Размещение источника воды на индивидуальном участке

Какие требования существуют в СНиП к канализационным колодцам

Прежде всего, следует рассмотреть требования к канализационным колодцам, затрагивающие вопрос выбора материала их изготовления.

Конструкции должны отличаться высокими показателями герметичности и прочности.

СНиП разрешает использовать в обустройстве колодцев следующие материалы:

• готовые конструкции из пластика или полиэтилена. Они изначально изготавливаются профильными заводами в полном соответствии с ГОСТами, поэтому здесь будет стоять вопрос только в определении подходящих размеров конструкции;

  Пластиковые колодцы

• железобетонные изделия – это бетонные кольца, выпускаемые заводами в соответствии с нормами ГОСТ. Здесь потребуется рассчитать количество требуемых изделий и диаметр колец;

  Железобетонный колодец

• бутовый камень или влагостойкий кирпич – эти материалы тоже можно использовать для обустройства колодцев, но в связи с трудоемкостью работы они применяются сегодня достаточно редко.

  Колодец из бутового камня

Регламентируются нормами и размеры колодцев. Они будут зависеть от диаметра канализационных труб, используемых в обустройстве системы канализации. Наблюдается следующая взаимосвязь:

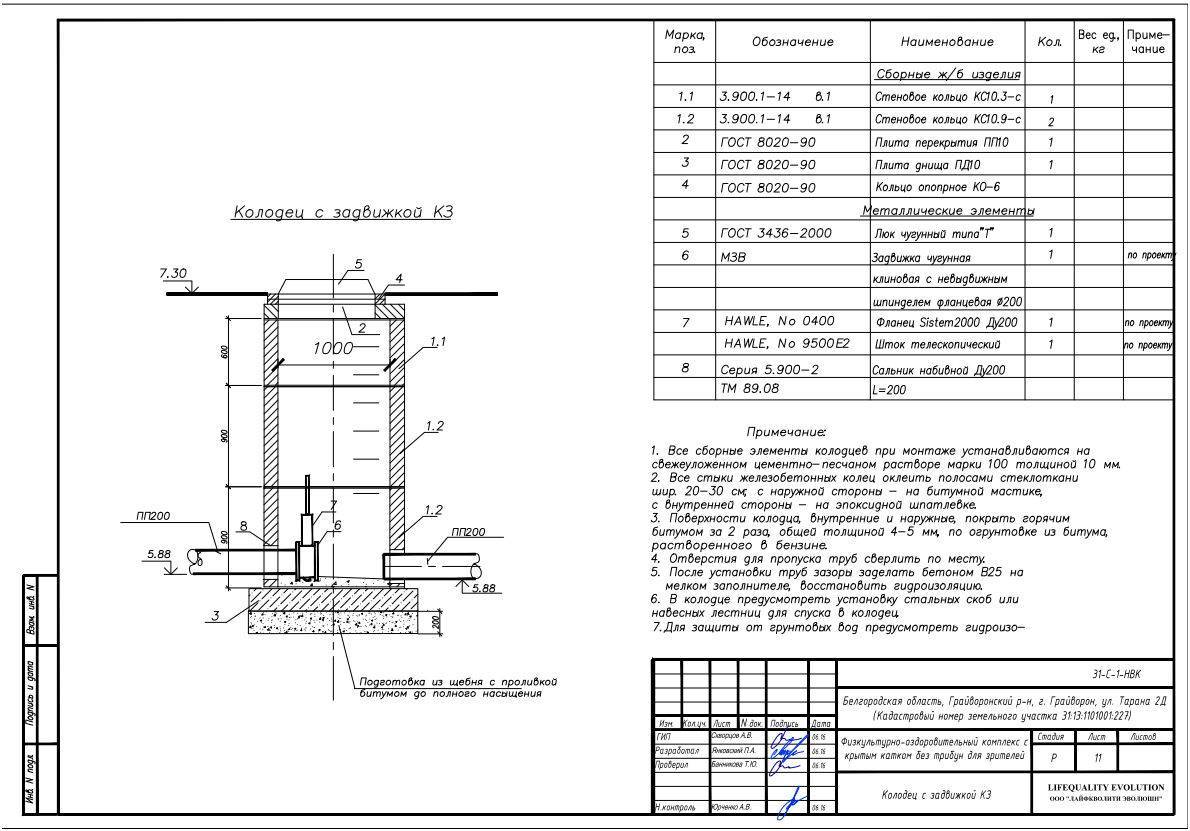

Диаметр канализационного колодца, чертёж

• для труб диаметром меньше 300 мм диаметр колодца должен составлять минимум 1000 мм;
• для труб диаметром 300 мм и более, диаметр колодца должен быть 1500 мм и больше. Можно монтировать квадратные колодцы. Здесь длина одной стороны не должна быть меньше 1 метра.

Есть и строгие требования касаемо монтажных работ. Рассмотрим их далее.

Материалы для рабочей части колодца

Рабочая часть смотровых колодцев необходима для контроля состояния канализации и последующего устранения неполадок.

Это сооружение является безальтернативным. Установка производится в соответствии с нормативными документами и правилами в тех местах, где вероятность поломки является наибольшей.

На этих участках изменяется скорость потока воды и его ширина, поэтому уклон и диаметр трубопровода должны быть разными. Колодцы различаются не только по своим конструкциям, но и по материалам, из которых они изготовлены.

Бетон является наиболее распространенным материалом, позволяющим выполнять рабочие части колодцев. Типовые бетонные конструкции обладают большим количеством недостатков:

1. Конструкция изготавливается по стандарту, а место, где будет располагаться сооружение, не учитывается.
2. Низкий уровень качества гидроизоляции, поскольку бетонный колодец является сборным, монтируемым с применением специальных колец, которые снимаются, поэтому происходит проникновение грунтовых вод в канализацию, а сточных — в грунт, что вызывает его отравление.
3. Прочистка ручным способом, предполагающим участие двух человек, которые должны выполнять следующие действия: направлять ерш и крутить проволоку, приводящую инструмент в движение.

В целом бетонные колодцы не являются эффективными, поэтому они применяются только из-за дешевизны. Появление полимеров позволило спроектировать новые безопасные типы канализационных систем, позволяющих в значительной степени сэкономить на используемых материалах. Среди достоинств полимеров можно выделить:

1. Отсутствие необходимости постоянного обслуживания, поскольку рабочая часть колодца из полимеров может иметь диаметр 30, а не 70 см.
2. Уменьшенный объем и диаметр колодца, обеспечивающие экономию ресурсов и сил на установку полимерного сооружения.
3. Малый вес сварных пластиковых колодцев, которые можно с легкостью использовать в любых ситуациях.
4. Наличие гофрированной трубы, которая легко вытягивается и сжимается с учетом размеров участка.
5. Наличие полной гидроизоляции, поскольку вода уже не просачивается (как в случае с бетонными кольцами).
6. Длительный срок эксплуатации, т. к. полимерные материалы являются износостойкими.

Каменные колодцы

Изоляция труб в колодце при помощи битума

После этого, для бетонного или железобетонного колодца выполняются следующие работы:

• Подготовка основания. Укладка плиты или устройство бетонной подушки толщиной 100 мм из бетона М-50
• Устройство лотка нужной формы из бетона М-100 с армированием стальной сеткой
• Заделка бетоном и битумом концов труб
• Изоляция битумом внутренней поверхности бетонных колец
• Устанавливаются кольца канализационных колодцев (проводится после набора прочности бетоном лотка, через 2-3 суток после укладки) и плита перекрытия на раствор М-50
• Затирка цементным раствором швов между сборными деталями колодца
• Гидроизоляция швов битумом
• Отделка лотка цементной штукатуркой, с последующим железнением
• Устройство в местах входа труб глиняного замка шириной 300 мм и высотой на 600 мм больше, чем внешний диаметр труб
• Испытание колодца (проводится в течение суток заполнением водой до верхнего края, с установкой на трубы временных пробок). Считается успешным, если не обнаружено видимых протечек
• Наружная засыпка стен колодца с последующей трамбовкой
• Устройство бетонной отмостки шириной 1,5 м вокруг горловины колодца
• Изоляция всех оставшихся стыков горячим битумом

Аналогично проводится устройство колодцев канализационных из кирпича, но здесь вместо монтажа сборных элементов производится каменная кладка.

Гидроизоляция выполняется точно так же.

Таким образом, выполняется монтаж колодцев из каменных материалов для всех видов канализации: бытовой, ливневой или дренажной.

Однако в случае ливневой на колодец могут устанавливаться решетчатые люки, одновременно выполняющие функцию водосбора.

Для дренажной – сам колодец может являться элементом водоотведения, через специальные отверстия в стенках, но эта конструкция требует специального расчета.

При этом имеются небольшие отличия в комплектующих, которые определяет серия:  канализационные колодцы КФК и КДК – для бытовых стоков, КЛВ и КЛК – для ливневой, КДВ и КДН – для дренажной.

Таблица канализационных колодцев по типоразмерам выглядит следующим образом:

Таблица канализационных колодцев

Чуть сложнее выглядит процесс для колодцев перепадных в связи с их более сложной конфигурацией.

Перепадный колодец

Здесь, в зависимости от конкретной конструкции, помимо устройства лотка, в ряде случаев необходимы:

• Монтаж стояка
• Оборудование водобоя
• Установка водоотбойной стенки
• Создание практического профиля
• Устройство приямка

Сам же монтаж тела шахты, основания и перекрытия выполняется по тем же правилам.

Единственное исключение касается перепадного колодца со стояком – в его основании полагается укладывать металлическую плиту, препятствующую разрушению бетонной части конструкции.

Выглядит это так:

1. Стояк
2. Водобойная подушка
3. Металлическая плита в основании подушки
4. Приемная воронка стояка

Конструкция колодца со стояком

Приемная воронка предназначена для компенсации разрежения, которое может создаваться в стояке за счет быстрого движения сточных вод.

Создавать  перепадные канализационные колодцы своими руками с применением практического профиля приходится лишь в исключительных случаях – подобная конструкция предусматривается на трубопроводах диаметром от 600 мм и высотой перепада до 3 м.

Подобные диаметры труб в индивидуальных системах водоотведения не используются. Зато другие типы колодцев могут быть применены в локальной канализации с успехом.

В соответствии с требованиями СНиП колодцы канализационные перепадные устанавливаются:

• При необходимости уменьшить глубину заложения трубопровода
• В местах пересечения с прочими подземными коммуникациями
• Для регулирования скорости потока
• В последнем затопленном колодце перед сбросом стоков в водоем

Типовые случаи, когда устройство перепадного колодца на загородном участке целесообразно:

• Если существует большая разница между расчетной глубиной внутридворовой канализации и уровнем сброса стоков в септик или центральный коллектор (прокладка трубопровода на меньшей глубине позволить серьезно уменьшить объем земляных работ)

• Если есть необходимость обойти под землей прочие инженерные сети
• Если есть сомнения в соответствии скорости потока в системе объему стоков. При малом объеме слишком большая скорость может препятствовать самоочищению (смыву осадка) стенок трубы. Равно, если скорость будет слишком маленькой – осадок может образовываться слишком интенсивно, тогда есть смысл устроить быстроток для ускорения.

Смысл такого перепада в том, что за счет создания большого уклона на коротком участке системы стоки начинают двигаться гораздо быстрее, не успевая цепляться за внутренние стенки трубы.

Технология формирования отмостки

Итак, разобравшись со всеми параметрами и материалами, переходим к процессу сооружения окантовки фундаментной конструкции. При кажущейся простоте это на самом деле непростой процесс. И каждая его операция требует особого подхода. Ведь от прочности и надежности заливаемого элемента зависит срок эксплуатации фундамента, а соответственно и дома.

• Начинать закладку отмостки надо с разметки

  , где в основу конструкции закладываетсяширина ленты . Этот параметр откладывают от стен домапо всемупериметру строения . После чего выкапывают траншею, глубина которой определяется заранее.

• Далее в подготовленную траншею засыпают песок

  , который выравнивают и утрамбовывают. Минимальная толщина слоя – 10 см.

• Далее засыпают гравийный

  илищебеночный слой , который также выравнивают и утрамбовывают. Толщина – 15 см.

Теперь надо решить – будет ли отмостка с утеплением или без. Сегодня все чаще сооружают первый вариант, тем самым добиваются дополнительной теплоизоляции подвала или цокольного этажа загородного дома. Для этого можно использовать керамзит, перлит, вспученный вермикулит, пенополистирольные плиты.

Как формируют армирующую бетонную основу отмостки Источник pogreb-podval.ru

Обратите внимание, если сооружается утепленная отмостка, то придется выкапывать траншею вокруг дома глубже с учетом толщины теплоизоляционного слоя. Итак, утеплитель уложен (засыпан) можно переходить к формированию бетонной основы

Для этого внутрь на теплоизоляционный слой укладывают армирующий каркас, изготовленный из стальной или стекловолокнистой арматуры. Можно использовать металлическую сетку, к примеру, штукатурную или рябицу. Необходимо отметить, что между утеплителем и армирующим каркасом должно быть небольшое расстояние. Все дело в том, что армокаркас должен располагаться в теле бетонного основания, тем самым усиливая и упрочняя его

Итак, утеплитель уложен (засыпан) можно переходить к формированию бетонной основы. Для этого внутрь на теплоизоляционный слой укладывают армирующий каркас, изготовленный из стальной или стекловолокнистой арматуры. Можно использовать металлическую сетку, к примеру, штукатурную или рябицу. Необходимо отметить, что между утеплителем и армирующим каркасом должно быть небольшое расстояние. Все дело в том, что армокаркас должен располагаться в теле бетонного основания, тем самым усиливая и упрочняя его.

Бетон заливают до определенной высоты, которая определяется высотою внешнего края отмостки. Она должна составлять 5 см минимум. И это с учетом облицовки.

И последний этап – отделка. Кстати, именно в зависимости от внешнего покрытия отмостки делятся на три разновидности.

Виды отмостки

Первую разновидность можно обозначить, как отмостки с жестким покрытием. Для этого используют бетон или асфальт. Использование первого материала требует укладки армирующего каркаса. При использовании второго армокаркас не нужен, потому что асфальт легко переносит достаточно серьезные нагрузки на изгиб.

Что касается бетонной дорожки, то необходимо уточнить, что для внешнего покрытия необходимо использовать водонепроницаемые бетонные растворы. При заливке бетона необходимо строго придерживаться технологии укладки. То есть бетонная отмостка должна быть без трещин и разрывов. Но обязательно между ней и фундаментом оставляется компенсационный зазор, который будет компенсировать температурное расширение бетона.

Вторая разновидность – отмостки с полужестким покрытием. Для этого используют тротуарную плитку, брусчатку, клинкерный кирпич. Здесь применяются те же технологии, что и при облицовке обычных дорожек и площадок. Единственное, что необходимо добавить, это гидроизоляционный слой.

Видео описание

В видео показано, как сооружается отмостки с полужестким покрытием, а точнее из тротуарной плитки:

И третий вид – с мягким покрытием. Последний – это глина, которую укладывают толстым слоем. Этот вариант формирования отмостки использовали при возведении небольших дач. Эконом-вариант сегодня используют очень редко. Но надо отдать должное глиняным отмосткам, которые неплохо справлялись со своими функциями. Их обычно сверху засыпали гравием или щебнем, который выполнял чисто декоративные функции.

Новые технологии сооружения отмостки

Сегодня с появлением на рынке огромного количества новых строительных материалов появилась возможность формировать отмостки в виде цветников. Делают это так:

• выкапывают вокруг дома траншею

  , уже с уклоном;

• застилают ее дно и стенки гидроизоляционной мембраной
• поверх застилают геотекстиль

  , его задача –не дать возможностькорням высаженных растенийпорвать гидроизоляцию ;

• засыпают песчано-щебеночнуюсмесь , которая будет выполнять функциидренажной системы ;
• засыпают плодородный слой

  , на который и высаживают цветы и травы.

Этот вариант сооружения отмостки – отличное решения для декоративного наполнения загородного участка. Единственный минус скрытой отмостки, как иногда ее называют строители, это невозможность по ней ходить.

Отмостки мягкого типа с зеленными насаждениями Источник yandex.ru

Классификация канализационных колодцев

Конструкция рабочей части зависит от разновидности колодца. Предусмотрена следующая классификация этих сооружений в зависимости от того, какое предназначение имеет конструкция:

1. Ревизионные.
2. Прямоточные.
3. Перепадные.
4. Фильтрационные.
5. Накопительные.

Рабочая часть прямоточного колодца вместе с камерой предусматривается для контроля за
состоянием всей канализационной системы. При изменении диаметра труб монтируются
линейные рабочие камеры, которые могут быть разных форм:

• прямоугольных;
• круглых;
• полигональных и др.

Для рабочих частей, имеющих круглую форму при диаметре 1500 и 2000 мм, запроектирован диаметр горловины, равный 700 мм.

Увеличенное сечение верхней части колодца позволяет опускать и поднимать приборы, используемые с целью прочистки канализационных сетей.

Увеличенная горловина, предусмотренная для круглого канализационного колодца, может иметь диаметр 1000 мм, а для прямоугольного, имеющего ширину 1000 мм, она равна меньшей стороне рабочей части сооружения.

Смотровые конструкции колодцев — это унифицированные сооружения. Колодцы малых форм предусмотрены для труб диаметром до 600 мм. Большие конструкции подходят для труб, имеющих диаметр больше 600 мм. Встречаются смотровые сооружения с круглой или прямоугольной рабочей частью.

Для внутриквартальных канализационных сетей с диаметром труб 150 мм предусматривается диаметр
рабочей части 700 мм при глубине ее заложения 1,2 м.

Смотровые сооружения, обустраиваемые для
дворовых и внутриквартальных канализаций, при диаметре труб менее 250 мм и глубине расположения рабочей части, равной менее 2 м, должны иметь диаметр 700 мм.

Смотровые колодцы, которые смонтированы на поворотах трубопроводной магистрали, носят название поворотных, а расположенные на присоединенных к ним боковых ветках — узловых. Эти сооружения подобны линейным, но диаметры их рабочих частей определяются в зависимости от наличия внутри шахты криволинейных поворотов.

Возможные последствия несоблюдения требуемых норм

Авария наружных канализационных систем

Аварии наружных канализационных систем происходят гораздо чаще, чем на водопроводных сетях, линиях электроснабжения и связи. Это связано с тем, что охранные зоны канализационных сетей не имеют предупреждающих знаков. Организации, эксплуатирующие инженерные коммуникации, обязаны уведомлять о наличии на обслуживаемой территории электрокабелей соответствующими стационарными табличками, но это не относится к канализации.

В результате земляные работы на определенном участке производят, не догадываясь о том, что он находится в охранной зоне. В этом случае можно нанести вред окружающей среде, серьезный ущерб канализационным сетям или объектам, приводящий к порче имущества, значительным убыткам и материальным затратам на восстановление.

Не попасть в сложную ситуацию поможет доскональное изучение местности, где планируется производить те или иные работы. Признаком наличия на территории сетей канализации являются расположенные на ней колодцы, на крышках которых имеется маркировка в виде крупной буквы «К». Необходимо заказать в специализированных организациях (проектных институтах, местных администрациях, трестах Водоканал) план инженерных коммуникаций и внимательно ознакомиться с ним, проанализировать охранные зоны, получить соответствующие разрешения, проконсультироваться со специалистами.

В охранных зонах канализации запрещается проводить работы без специального  разрешения. После получения соответствующего допуска подрядчик обязан:

придерживаться неукоснительного соблюдения норм, требований и правил обеспечить сохранность канализационных трубопроводов и сооружений, а также их целостность предпринять все возможные меры предосторожности, приостановив работы, если обнаружились какие-либо несоответствия в предоставленных ему документах и разрешительных справках своевременно производить уборку мусора, а в зимнее время снега и льда, обеспечивая беспрепятственный проезд к канализационным объектам пригласить представителя организации, которая выдала разрешение, на процедуру сдачи объекта

Данные обязанности касаются всех подрядчиков, производящих работы на открытых участках и территориях в охранных зонах.

Определение границ поясов зоны санитарной охраны подземного источника

На всех водопроводах, вне зависимости от ведомственной принадлежности, подающих воду как из поверхностных, так и из подземных источников организуются зоны санитарной охраны (ЗСО).

Границы первого пояса

Водозаборы подземных вод должны располагаться вне территории промышленных предприятий и жилой застройки. Расположение на территории промышленного предприятия или жилой застройки возможно при надлежащем обосновании. Граница первого пояса устанавливается на расстоянии не менее 30 м. от водозабора – при использовании защищенных подземных вод и на расстоянии не менее 50 м. – при использовании недостаточно защищенных подземных вод.

Граница первого пояса ЗСО группы подземных водозаборов должна находиться на расстоянии не менее 30 и 50 м. от крайних скважин.

Для водозаборов из защищенных подземных вод, расположенных на территории объекта, исключающего возможность загрязнения почвы и подземных вод, размеры первого пояса ЗСО допускается сокращать при условии гидрогеологического обоснования по согласованию с центром государственного санитарно-эпидемиологического надзора.

К защищенным подземным водам относятся напорные и безнапорные межпластовые воды, имеющие в пределах всех поясов ЗСО сплошную водоупорную кровлю, исключающую возможность местного питания из вышележащих недостаточно защищенных водоносных горизонтов.

К недостаточно защищенным подземным водам относятся:

• грунтовые воды, т.е. подземные воды первого от поверхности земли безнапорного водоносного горизонта, получающего питание на площади его распространения;
• напорные и безнапорные межпластовые воды, которые в естественных условиях или в результате эксплуатации водозабора получают питание на площади ЗСО из вышележащих недостаточно защищенных водоносных горизонтов через гидрогеологические окна или проницаемые породы кровли, а также из водотоков и водоемов путем непосредственной гидравлической связи.

Для водозаборов при искусственном пополнении запасов подземных вод граница первого пояса устанавливается как для подземного недостаточно защищенного источника водоснабжения на расстоянии не менее 50 м. от водозабора и не менее 100 м. от инфильтрационных сооружений (бассейнов, каналов и др.).

В границы первого пояса инфильтрационных водозаборов подземных вод включается прибрежная территория между водозабором и поверхностным водоемом, если расстояние между ними менее 150 м.

Границы второго и третьего поясов

При определении границ второго и третьего поясов следует учитывать, что приток подземных вод из водоносного горизонта к водозабору происходит только из области питания водозабора, форма и размеры которой в плане зависят от:

• типа водозабора (отдельные скважины, группы скважин, линейный ряд скважин, горизонтальные дрены и др.);
• величины водозабора (расхода воды) и понижения уровня подземных вод;
• гидрологических особенностей водоносного пласта, условий его питания и дренирования.

Граница второго пояса ЗСО определяется гидродинамическими расчетами исходя из условий, что микробное загрязнение, поступающее в водоносный пласт за пределами второго пояса, не достигает водозабора.

Основными параметрами, определяющими расстояние от границ второго пояса ЗСО до водозабора, является время продвижения микробного загрязнения с потоком подземных вод к водозабору (Тм).

Граница третьего пояса ЗСО, предназначенного для защиты водоносного пласта от химических загрязнений, также определяется гидродинамическими расчетами. При этом следует исходить из того, что время движения химического загрязнения к водозабору должно быть больше расчетного Тх.

Тх принимается как срок эксплуатации водозабора (обычный срок эксплуатации водозабора – 25-50 лет).

Если запасы подземных вод обеспечивают неограниченный срок эксплуатации водозабора, третий пояс должен обеспечить соответственно более длительное сохранение качества подземных вод.

Для инфильтрационного водозабора подземных вод необходимо устанавливать второй и третий пояса ЗСО и для поверхностного водоема, питающего его.

Определение границ второго и третьего поясов ЗСО подземных источников водоснабжения для различных гидрогеологических условий проводится в соответствии с методиками гидрогеологических расчетов.
