Водоснабжение частного дома из колодца своими руками — схема устройства

Допустимые схемы подачи воды

Принципиальная схема водоснабжения частного дома из колодца может иметь модификации, определяемые следующим выбором владельца:

• используется погружной насос или поверхностный;
• прокладка водовода выполнена с заглублением в грунт или на поверхности.

Влияние выбора и установки насоса

Выбор поверхностного насоса является более предпочтительным, если оценивать вопрос с точки зрения текущего ремонта и обслуживания агрегата, который значительно удобнее проводить в отапливаемом помещении подвала, чем каждый раз доставать его из колодца. Водоснабжение частного дома из колодца посредством поверхностного вакуум-насоса ограничено глубиной всасывания, предельное значение которой составляет 9 метров. При большем расстоянии от уровня всасывающего трубопровода до заборного конца гибкого водовода, спущенного в колодец, требуется поверхностный насос с выносным эжектором или погружная модель агрегата.

Система водоснабжения с поверхностным насосом

Глубина всасывания насоса зависит от способа прокладки водовода, принятого для водоснабжения от колодца, и является пропорциональной глубине траншеи для укладки водопровода и отметке установки поверхностного агрегата. То есть, если уровень пола подвала частного дома, в котором производится размещение вакуум-насоса и сопутствующего оборудования, находится на два метра ниже отметки грунта, то проложив водопровод и выполнив врезку в укрепление шахты колодца в горизонте со всасывающим патрубком, можно достать воду с глубины до 11 метров вместо 9.

По своим характеристикам водоснабжение загородного дома из колодца, выполненное на глубине, совпадающей с уровнем подвального помещения, оправдано еще и тем, что водовод будет находиться ниже отметки замерзания почвы, а значит не потребуется его теплоизоляция и обогрев для предотвращения застывания воды в зимнее время. Для наиболее холодных регионов России глубина замораживания почвы достигает 2 метров, поэтому выполнив траншею немного глубже, что будет соответствовать уровню пола подвала, который может достигать высоты до 2,5 метров, хозяин частного владения гарантированно предотвратит замерзание воды в трубах.

Определение уровня прокладки трубы

Сложнее выбрать, как будет прокладываться трубопровод для водоснабжения частного дома из колодца, когда подвал отсутствует и уровень подсобного помещения для установки насоса соответствует отметке грунта. Здесь возможны два выбора, каждый из которых имеет собственные плюсы и минусы.

Водоснабжение частного дома из колодца, проложенное своими руками по поверхности земли имеет следующие характеристики.

Достоинства:

• избавляет владельца участка от необходимости копки траншеи;
• позволяет выполнить ввод в дом на уровне приемной трубы насоса, сократив чисто отводов;
• обеспечивает визуальный контроль состояния водовода, поэтому допустимы разъемные соединения;
• врезка в кольцо, выполненная на поверхности избавляет от забот о герметичности места ввода трубы в колодец.

Недостатки:

• потребуется обустройство бетонных опор;
• водопровод выступает над поверхностью земли, препятствует проезду и затрудняет проход;
• нужна укладка греющего кабеля на поверхность водопровода, а также его двухслойная теплоизоляция и покрытие оцинкованной жестью;
• прекращение электроснабжения приведет к замерзанию трубы, желателен резервный генератор.

Водоснабжение из колодца выполненное ниже уровня промерзания грунта для данного региона характеризуется следующими особенностями:

Преимущества:

• вода в трубе, проложенной в траншее не замерзнет без обогрева и изоляции;
• уменьшенное электропотребление.

Слабые стороны:

• электрообогрев и теплоизоляция все равно нужны, но только на вертикальном участке, перед вводом в дом на уровне всасывающего патрубка насоса;
• недопустимы разъёмные соединения водовода, уложенного в траншею, так как их осмотр невозможно провести;
• потребуются земляные работы для обустройства траншеи и откопки колодезных колец;
• увеличивается число местных сопротивлений из-за дополнительных отводов на подъеме и вводе в дом;
• врезка в колодезную стенку должно быть тщательно герметизировано.

Как обеспечить напор воды в трубопроводе?

Для нормальной работы сантехники и бытовых приборов требуется поддержание определенного напора воды в трубопроводе. Для достижения заданного уровня давления в водопроводе на чердаке размещают водонапорный бак или гидроаккумулятор. В колодце монтируют водозаборник с сеткой для фильтрации и обратный клапан. Список основного оборудования может дополнить накопительный водонагреватель, обеспечивающий наличие горячей воды в достаточном объеме. Воду подают в водопроводную систему посредством насоса, рассчитанного на автоматическое отключение при снижении давления и включение при восстановлении рабочих параметров.

Расчет объема водонапорного бака предусматривает суточный расход воды на каждого человека, постоянно проживающего в помещении, равный 50 л. Учитывается необходимость в запасе воды для тушения пожара. Гидроаккумулятор подбирают с учетом суточного расхода воды на каждый кран по 20 л.

Устройства для подачи холодной и горячей воды компактно размещают в подвале или подсобке. Перед всеми типами оборудования, применяемого для подключения водопроводной системы, подключают запорные краны. Это способствует отключению приборов от системы для проведения ремонтных работ или их замены без снижения уровня водоснабжения помещения.

Как провести воду в дом из колодца

Сама водопроводная сеть разбивается на две части: внешняя и наружная.

К наружной относится колодец с установленным в нем насосом, плюс трубопровод от насоса до дома. К внутренней  труба, входящая в дом, и ее разводка по потребителям.

Схема устройства водоснабжения из колодца

С первой частью все понятно, здесь основное требование – меньше фитингов. Закладывают трубу в траншеи, выкопанные ниже уровня промерзания грунта. Если такой возможности нет, к примеру, слишком высок уровень грунтовых вод, тогда трубу теплоизолируют разными способами и укладывают ближе к поверхности земли.

Касаемо трубы – для водоснабжения с погружными насосами в колодец используют трубу из полиэтилена низкого давления. Она продается в бухтах по 50 или 100 м. Поэтому насос на поверхности соединяют с трубопроводом, а затем опускают в колодец. То есть, ввод в колодец ПНД трубы – это опускание насоса на необходимую глубину с его погружением в воду.

Устройство ввода

Важная задача производителя работ – правильно завести трубу в дом. Поэтому перед тем как завести воду в дом из колодца, решается задача места ввода. Это может быть стена или фундамент. Что касается стены, то при эксплуатируемом доме это малозатратный вариант. Надо просто просверлить коронкой сквозное отверстие в стене, куда и будет вставлена водопроводная труба. Такой вариант также используется, если в доме нет подвала.

Если подвал есть, то водопровод провидится в него точно таким же методом или через вентиляционные продухи. После чего она разветвляется и через пол вводится в помещения, где установлены сантехнические приборы.

Узел ввода трубы в дом

Что касается внутренней части, то сегодня производители предлагают два варианта организации. Все дело в том, что колодец – не бездонная бочка, в нем объем воды ограничен. То есть, она всегда присутствует, но при работе насоса уменьшается. А пополнение может произойти через несколько часов. Поэтому предложено два варианта сбора воды внутри дома.

Вариант 1 — Установка накопительного бака

Это когда в одно из служебных помещений, лучше через стену которого производится ввод трубы, устанавливается накопительный бак любого типа. Он может быть пластиковым или металлическим, главное – резервуар должен быть герметичным.

В нем должно быть два патрубка: один сверху, другой снизу. К верхнему подсоединяется труба из колодца, ко второму внутренняя водопроводная разводка.

Накопительный бак

И еще один момент. В такую систему обычно устанавливают еще один насос, который располагают после накопительного бака. Именно он будет во внутренней трубной разводке создавать необходимое давление воды.

Вариант 2 — Установка насосной станции

Это совершенно другая технология организации водоснабжения частного дома из колодца, которую можно обозначить, как «под ключ». Насосная установка – это поверхностный насос в комплекте с накопительным баком (гидроаккумулятором), которые собраны на одной платформе. Их устанавливают в помещение дома, подключая с одной стороны к колодцу через ПНД трубу, с другой к водопроводной разводке по помещениям.

Насосная станция

Это автоматическая система, которая наполняет водой бак по мере его опустошения. Она программируется на определенный уровень жидкости в гидроаккумуляторе. Как только вода опускается ниже этого уровня, включается насос, который закачивает в него необходимую порцию воды. То есть, резервуар всегда находится в наполненном состоянии. К тому же в нем установлена мембрана, которая создает внутри емкости давление. Его хватает, чтобы распределить жидкость по потребителям с нормальным напором. То есть, при неработающем насосе напор воды во внутреннем водопроводе всегда находится под давлением.

Есть и третий вариант, который от двух первых отличается комбинированным подходом. То есть, в нем используется погружной насос и гидроаккумулятор, установленный в помещении дома.

Гидроаккумулятор

Это обязательный элемент системы водоснабжения, независимо от вида используемого насоса. Именно здесь устанавливают датчики и автоматику, управляющую включением и отключением насоса и поддерживающую требуемый уровень давления в системе. Если не будет накопительной емкости (гидроаккумулятора), то насос будет срабатывать при включении/отключении любого потребителя воды.

Но емкость гидроаккумулятора у них небольшая (20-50 л), поэтому сколь значимого резерва воды они не создают. Назначение такой емкости чисто функциональное – всасывающий насос работает только при наличии воды в заборном патрубке и в нем самом, а вода в емкости просто «поддерживает» его в рабочем состоянии. Но даже такой небольшой резерв уменьшает количество включений/выключений станции и исключает вероятность гидроударов в системе.

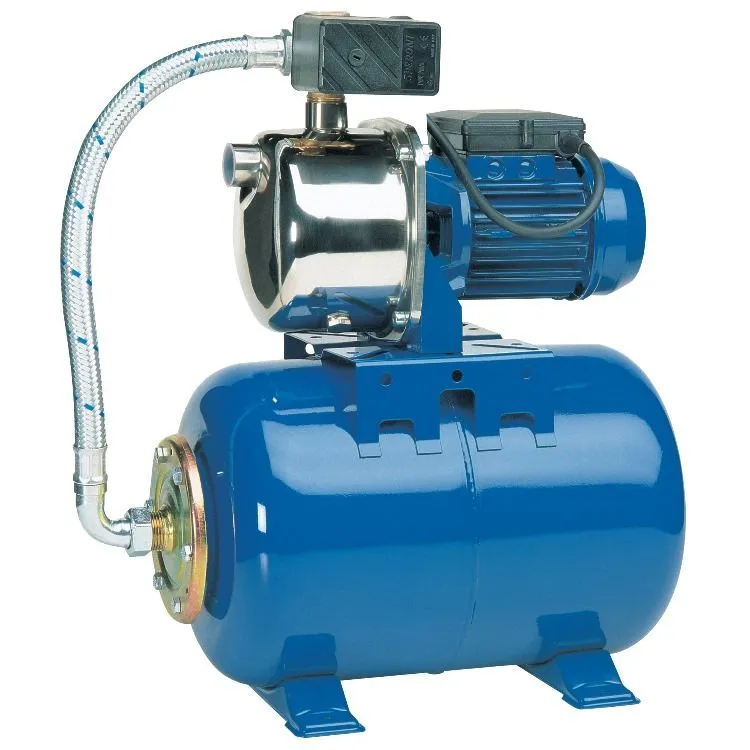

Насосная станция с автоматикой и гидроаккумулятором Источник home-help.com.ua

В схеме водоснабжения частного дома из колодца с погружным насосом используют гидроаккумуляторы большой емкости. Чем больше объем резервуара, тем реже срабатывает автоматика при уменьшении давления в системе, а учитывая, что для любого электродвигателя режим «старта» наиболее тяжелый, это положительно сказывает на сроке службы оборудования.

Выбирая модель гидроаккумулятора, учитывают объем потребления воды, который зависит от состава семьи. Кроме того, надо «привязать» его размеры и тип установки (вертикальный или горизонтальный) к особенностям помещения, внутренней разводке труб, плюс необходимо предусмотреть возможность его обслуживания.

Есть и такие модели гидроаккумуляторов, которые могут обеспечить стабильную работу системы водоснабжения дома на несколько семей Источник remkasam.ru

Разводка внутренней сети

Чтобы обеспечить нормальную работу всех сантехнических приборов, на входе водопровода в частном доме нужно поставить несколько элементов в такой очередности:

1. Реле давления. Предназначено для запуска и останова насоса при достижении верхнего и нижнего порога давления (настраивается индивидуально).
2. Манометр служит для контроля за давлением в водопроводной сети.
3. Реле «сухого» хода. Предохраняет перекачивающий агрегат от работы «на сухую», когда в трубопроводе либо источнике нет воды (бывает встроено в конструкцию погружного насоса).
4. Бак – гидроаккумулятор. Сглаживает гидроудары, возникающие в автономной системе в момент запуска насоса. Вторая функция – накопительная, она позволяет подавать воду потребителям без включения насосного агрегата. Длительность подачи зависит от объема бака.
5. Фильтр, задерживающий частицы размером свыше 100 мкм.

Когда перечисленные элементы смонтированы в указанном порядке, можно разводить сеть дальше по дому полипропиленом или металлопластиком, организовывать горячее водоснабжение и ставить сантехнические приборы. Подробнее о монтаже и подключении реле давления рассказано в видеосюжете:

Напоследок несколько слов об установке насосной станции (в просторечии – «гидрофор»). Поскольку изделие включает в себя все элементы контроля и безопасности, его монтаж не представляет сложности. Только и нужно, что подключить к патрубкам подающую и домовую магистраль и поставить рядом розетку. На конце трубы, опущенной в колодец, надо поставить обратный клапан и перед включением заполнить уличный трубопровод водой через технологическое отверстие в корпусе агрегата.

Водопровод для сезонной эксплуатации

В доме для постоянного проживания устройство водопровода из колодца в дом своими руками должно выполняться с учетом множества технических требований. Например, трубы необходимо зарывать в грунт на глубину, превосходящую глубину промерзания.

Если это требование не выполнить, с первыми же заморозками система поставки воды в дом выйдет из строя. Для теплоизоляции используют многослойные трубы, традиционные утеплители, например, комплект минвата + геотекстиль.

Все кардинально меняется, если большую часть года система находится в консервации. Приезжая на несколько недель, вы устанавливаете насос с гибким шлангом и подключаете его к внутренней разводке.

Теплоизоляция не нужна, так как даже в северных регионах летняя температура не опускается ниже 0 °С.

Важно предусмотреть устройство, отвечающее за слив воды во время отъезда. Чаще всего это простой сливной кран, который монтируют около обратного клапана, в нижней части горизонтальной трубы

Если воду не слить, она замерзнет и разрушит коммуникации.

Накопительный водонагреватель в период консервации также нуждается в полном освобождении от воды. Для слива холодной и горячей воды предусмотрены два отдельных крана

Тем, кому вода нужна для полива огорода и летнего душа, еще проще: достаточно к насосу присоединить сборную конструкцию из труб и шланг. Точки разбора можно установить в любом удобном для использования месте: в саду, огороде, на газоне возле дома.

Перед отъездом конструкцию разбирают, сушат и вместе с насосом убирают в подсобку – до наступления следующего теплого сезона.

Зимний и летний вариант водопровода

Система в зависимости от потребностей владельцев может быть смонтирована:

• В летнем варианте, когда предполагается функционирование устройства только в теплое время.
• Зимнее сооружение, которое способно работать круглогодично, даже если в холода на даче не будут жить постоянно, а только приезжать на короткое время.

Оба варианта считаются условно автономными, поскольку зависят от наличия электроэнергии.

Летняя система

Устройство летнего водопровода из колодца может быть выполнено двумя способами: разборным или постоянным. Второй вариант представляет собой проложенный в земле обычный трубопровод с выходящими на поверхность водоразборными кранами. Стоит отметить, что глубина закладки труб в данном случае невелика, они буквально присыпаны землей. Конструкция очень удобна тем, что точки водоразбора можно организовать в любом нужном месте.

Существенным недостатком системы считается необходимость укладывать трубы с уклоном к магистрали, туда, где находится самая низкая точка системы с краном для слива воды. Если этим правилом пренебречь, в трубах останется вода, которая при понижении температуры до отрицательных значений попросту разорвет их.

Летний разборный водопровод прокладывается прямо по поверхности

Разборная конструкция отличается предельной простотой установки. Она устанавливается в теплое время года и перед наступлением холодов убирается на хранение. Сооружение представляет собой трубы или шланги, проложенные поверх земли в нужном направлении. Детали должны быть достаточно прочными и по возможности армированными. Чтобы сделать конструкцию максимально надежной устанавливаются соединительные переходники из пластмассы или оцинкованной стали.

Зимнее сооружение

Зимний водопровод из колодца, который также можно обустроить своими руками, выполняется только по постоянной схеме. Для его функционирования понадобится утеплить всю систему, поскольку она будет работать даже при отрицательных температурах. Начать следует с участка подключения насоса к источнику напряжения. Можно совместить кабель и водопровод внутри общего кожуха из пластиковой канализационной трубы большого диаметра, который защитит детали от замерзания и механических повреждений.

Водопроводные трубы в этом случае укладываются ниже уровня промерзания грунта, что гарантирует их сохранность и работоспособность. Однако в силу различных причин это не всегда бывает выполнимо. В этом случае можно поступить следующим образом. Копаем траншею глубиной 60 см, укладываем трубы и засыпаем их утеплителем слоем 30 см. Для этих целей подойдет шлак, крошка пенопласта или керамзит. Сверху укладываем грунт. Так же на трубопровод может быть установлен водонагревательный кабель, эффективное, но достаточно дорогое в эксплуатации устройство.

Трубы для зимнего варианта водопровода укладывают ниже уровня промерзания грунта

Для подключения насоса к трубопроводу обустраиваем так называемый приямок. Его размеры в среднем составляют 75х75 см, глубина – 1 метр. Стенки сооружения укрепляются кирпичом или досками, дно утрамбовывается, засыпается щебнем или заливается бетоном. Трубопровод выводится внутрь конструкции, где и подключается к насосу. Для защиты от замерзания приямок хорошо утепляется.

Надо подчеркнуть, что зимний вариант системы обязательно оснащается системой консервации. В холодное время года перед каждым отъездом жильцов с дачи из трубопровода сливается вода, что позволяет сохранить сооружение в работоспособном состоянии. По приезду систему легко будет запустить снова.

Автономное водоснабжение позволяет обеспечивать дачный дом водой даже при отсутствии подведенных централизованных коммуникаций. Водопровод, проведенный из колодца, отличается практичностью, эффективностью и относительной дешевизной

Не важно, летний или зимний вариант системы будет установлен, при грамотном обустройстве сооружения дачный участок будет обеспечен бесперебойной подачей воды

Особенности водоснабжения из колодца

Обычный колодец использует безнапорные водоносные пласты, которые «опираются» на первый водоупорный слой. Считается, что оптимальная глубина шахтного колодца лежит в пределах 6-10 м. Все, что выше – это дождевая или талая вода, которая не успела пройти естественную фильтрацию, и от ее проникновения защищают сам колодец. Поэтому, в какой-то мере обустройство колодца сложнее, чем скважины, ведь у последней металлическая труба служит надежным барьером от «грязной» грунтовой воды. Если колодец глубже 10 м, то экономически целесообразней обустроить скважину на «песок».

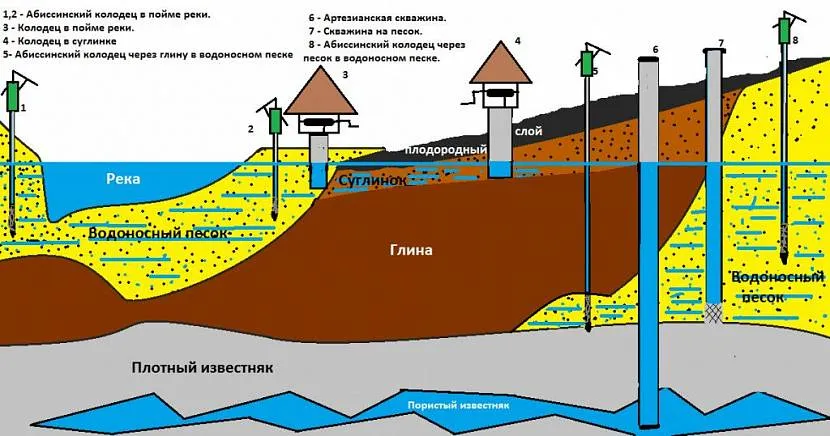

Способы добычи воды в зависимости от залегания водоносных пластов Источник giropark.ru

Другая особенность, усложняющая обслуживание системы водоснабжения дома из колодца – это влияние на работу насоса твердых частиц, присутствующих во взвешенном состоянии в воде.

А главная особенность – невысокий дебит (производительность) большинства колодцев. Он не превышает 1 м3/час, обычно гораздо меньше, и зависит не только от особенностей участка, но и от погодных факторов в каждом году. То есть, это величина не стабильная, как в скважине «на известь», и в засушливые годы уровень воды может падать на одно-два «кольца».

Как провести водопровод к дому

Устройство водоснабжения дома, включает в себя несколько этапов:

• составление проекта;
• копка колодца;
• разводка системы водопровода;
• подключение насоса.

Естественно, что конечный результат, будет зависеть от того, насколько качественно выполненные все эти этапы.

Рытье колодца

После того, как определено место для источника, можно переходить к его обустройству. Вообще, существует несколько вариантов для отделки внутреннего пространства колодезной ямы, например, дерево или камень.

Однако самый оптимальный – это использование железобетонных колец. Они прочные, долговечные, и с ними легко работать.

Технология обустройства:

• вначале роется яма на глубину одного кольца и диаметром, превышающем его ширину на 10-15 см;

• теперь, кольцо опускается в яму и продолжается рытье;
• по мере заглубления, устанавливаются новые кольца;
• их нужно сразу же соединять, чтобы избежать смещений колонны;
• также желательно прокладывать между ними уплотнитель – это защитит источник от проникновения верховодки, дополнительно, можно вскрыть все кольца гидроизоляционной пропиткой;
• когда будет достигнут водонос, нужно углубиться еще на одно кольцо, при этом, прибывающая вода откачивается насосом.

После этого, дно хорошо вычищается и источник оставляется на 1-2 суток, чтобы уровень воды в колонне нормализовался. Считается, что норма высоты водяного столба – 1,5-2 кольца. После того, как водяной столб нормализуется, желательно сделать анализ воды. Если все в порядке – можно переходить к дальнейшему обустройству.

Дальше делается донный фильтр. Для этого, на дне колодца засыпается подушка из щебня, толщиной 20-30 см. И последний шаг – это гидроизоляция колонны. Она делается в два этапа:

• все околотрубное пространство засыпается мелким гравием;
• площадка вокруг колодца бетонируется.

Естественно, всю конструкцию нужно накрыть навесом – это защитит ее от дождя.

Система с накопительным водонагревателем

Центр системы – бойлер, объёмный теплоизолированный бак, изготовленный из металла. В его нижнюю часть встроены следующие элементы:

• трубчатый теплообменник, который напрямую подключен к отопительному котлу;
• электрический ТЭН.

В баке находится вода, которая почти постоянно подогревается котлом. Электрический нагреватель лишь изредка участвует в этом процессе, когда котёл останавливается на короткие промежутки времени. Поэтому накопительная ёмкость называется бойлером косвенного нагрева.

Горячая вода, которая поступает на кухне или в ванной комнате, расходуется из бака, а именно из верхней его части. В этот же момент в нижнюю часть бойлера из водопровода поступает холодная вода. Она нагревается и поднимается в верхнюю часть, чтобы затем перейти в смесители.

Подводка воды к сантехническим приборам

Всего существует три схемы для разводки: тройниковая, коллекторная или смешанная.

Если устанавливается коллекторный вариант, то при этом применяется гребенка или коллектор, от которого тянутся трубы к сантехническим приборам. Коллектор позволяет создать стабильный напор в системе.

Тройниковая система также называется последовательной. При этом оборудование подсоединяется последовательно одно за другим. При этом стоит учитывать, что если работает несколько аппаратов, то напор станет более слабым. Если производится ремонт в одной точке, то отключается вся водопроводная схема. Это самый простой и дешевый вариант.

Подводка к сантехническому оборудованию

Смешанная схема предусматривает коллекторное подключение смесителей и последовательное всех приборов сантехники.

Рассмотрим, сколько стоит работа по организации водоснабжения частного дома из колодца под ключ в некоторых компаниях.

Проект и компания	Цена монтажа под ключ, руб.	Материалы	Проводимые работы
VDLUX/ Водоснабжение из колодца	94 000 (вместе с материалами)	Насос с гидроаккумуляторм, кабель обогревающий, фитинги, зажимы, кабели, трубы напорные, кран шаровый, розетки, теплоизоляция, расходные материалы, хомуты.	Земляные работы, монтаж с фильтром, монтаж насосной установки, подключение кабелей, проход бетонного кольца.
Санsay техник/Монтаж водоснабжения от колодца.	21300 (без материалов)	Насос, кабель электрический, рычаг управления, фильтры, реле, давления, манометр, кран сливной, трубы.	Установка насоса, бурение отверстий под трубу, монтаж реле, фильтров и накопительного бака внутри дома, прокладка трубопровода и кабеля.
Русептик/Водоснабжение из колодца	59000 (с материалами)	Трубы, насос, конструкция для слива воды, гидробак, реле давления, фильтры.	Установка колодезного насоса, монтаж электроточки, копка траншеи, укладка водопровода, установка гидроаккумулятора, ввод водопровода в дом. Установка фильтра и пуско-наладочные работы.

Важно учитывать множество факторов, чтобы правильно провести воду в дом из колодца. Стоимость, материалы и особенности колодца имеют большое значение

Многие компании предлагают проведение системы водоснабжения от колодца к любой постройке
