Особенности установки жироуловителя для канализации

Параметры выбора «сепаратора»

Для использования в квартире или частном доме производители рекомендуют жироуловители под мойку. Знания о его функциональных возможностях, габаритных размерах, материалах изготовления обеспечат правильный выбор сепаратора. Большую роль при выборе устройства играют привычки, питание и образ жизни проживающих там людей.

Приобретение прибора

1. Сначала необходимо рассчитать свободное пространство под мойкой. Следует знать, что устройство занимает достаточно много места размером примерно, как секция кухонной мебели. К тому же, сверху должно быть достаточно места для снятия крышки, а сбоку-чтобы отсоединить трубы.
2. Замерить диаметр труб в кухне и, по возможности, приобрести устройство с трубами такого же диаметра, чтобы избежать использования переходников.
3. Учесть количество моек.
4. Не забыть о наличии отходов твердых. Когда их много, следует приобрести прибор с множеством перегородок.
5. Материалы изготовления. Бытовой сепаратор подойдет и из пластмассы. Однако, если его будет видно, следует приобрести более красивую коробочку из металла.

Производители рекомендуют под одну мойку приобретать жироуловитель, исходя из напора воды. В любом случае, производительность должна быть от половины до одного кубометра в час.

Технология установки оборудования

Процесс монтажа сепаратора жира может осуществляться различными способами. Выбирать оптимальный тип установки надо в зависимости от вида и особенностей уловителя жира. Рассмотрим несколько вариантов монтажа сепараторов.

Установка уличного жироуловителя

Процедура монтажа промышленной ловушки жира – сложная и трудоемкая. Поэтому большинство покупателей ловушек предпочитают доверить установку оборудования специалистам.

Для того, чтобы выполнить монтаж самостоятельно, необходимо провести ряд подготовительных работ:

• Подбираем место для установки. При выборе следует учитывать особенности планировки участка, а также возможность выполнения ландшафтных работ в будущем.
• Определяем размер ямы для монтажа устройства – ее глубина должна быть такой, чтобы крышка уловителя жира была примерно на 4 см выше, чем поверхность земли.
• Выкапываем яму. На самом дне оборудуем твердую опалубку, в которую зальем смесь песка и цемента. Для песчаных грунтов и суглинков оптимально подойдет раствор, приготовленный в пропорции 1:5.
• Ждем пока раствор затвердеет, по минимуму это 14 дней.

Когда подготовка основания под установку завершена, можно приступать непосредственно к монтажу оборудования. Для этого устанавливаем на бетонном основании корпус уловителя жира и надежно закрепляем устройство петлям, заложенным в самодельную бетонную плиту в период заливки. Если петли забыли поставить, то их можно закрепить анкерными болтами.

Теперь вокруг установленного в котлован оборудования сооружаем своеобразные фанерные стенки. Этот процесс необходим для предотвращения осыпания грунта. Если планируется эксплуатировать сепаратор в холодном климате, тогда его надо укрыть теплоизоляционным материалом. Для этого подойдет минеральная вата или пенопласт.

Осталось подключить уловитель жира к коммуникационным сетям. Для этого выходной патрубок оборудования надо соединить с системой водоотведения. Стыки необходимо обработать герметиком. А входной патрубок устройства подключаем к канализационной трубе. Место стыковки элементов промазываем герметиком.

Все свободное пространство, образовавшееся между вокруг корпуса жироуловителя, засыпаем грунтом. Обычно используется обратная засыпка, в ходе которой в проем надо засыпать грунт, выкопанный из этого места на этапе рытья ямы.

Нельзя забывать про необходимость установки фанового стояка. Он требуется для отвода лишних газов, скопившихся в канализационной системе. Если на систему отведения стоков будет большая нагрузка, лучше установить сразу несколько стояков. Датчик накопления жира, который установлен внутри оборудования предупредит вас о необходимости проведения процедуры очистки.

Уличные жироуловители чаще очищаются специалистами специализированных компаний с использованием насосов или спецтехники

Установку и монтаж промышленных ловушек жира рекомендуется осуществлять с привлечением профессиональных монтажников. Они должны иметь разрешения и для проведения всего спектра работ.

Также профессиональные специалисты имеют необходимое для монтажа строительное оборудование, поэтому они могут выполнить необходимые процедуры для стабильной и длительной работы оборудования.

Монтаж уловителя жира внутри помещения

Установка бытового сепаратора под мойкой – более простой процесс, чем монтаж оборудования на улице. Для этого сначала предстоит выбрать оптимальное место для монтажа оборудования.

Оно должно находиться на легкодоступной, твердой и максимально ровной поверхности, поблизости от сантехнического оборудования.

Осталось выполнить ряд последовательных действий:

• Выводим выходной патрубок оборудования в систему канализации. На месте соединения нужно установить резиновую прокладку, которая идет в комплекте с прибором.
• Подключаем входной патрубок ловушки к выходной трубе саноборудования или к трубопроводу (на месте соединения мойки и моющей техники), не забыв поставить специальную прокладку.
• В жироуловитель набираем необходимое количество воды для проверки устройства на герметичность.

Если проверка прошла успешно, можно устанавливать на ловушку жира крышку. С установкой крышки монтаж оборудования можно считать завершенным.

Галерея изображений

Фото из

Шаг 1 – отсоединение гибкого шланга канализации

Шаг 2 – соединение жироуловителя и слива

Шаг 3 – соединение жироуловителя с гибким шлангом

Шаг 4 – подключение устройства к канализации

Более подробно о том, как выбрать и установить жироуловитель под мойку, читайте в этом материале.

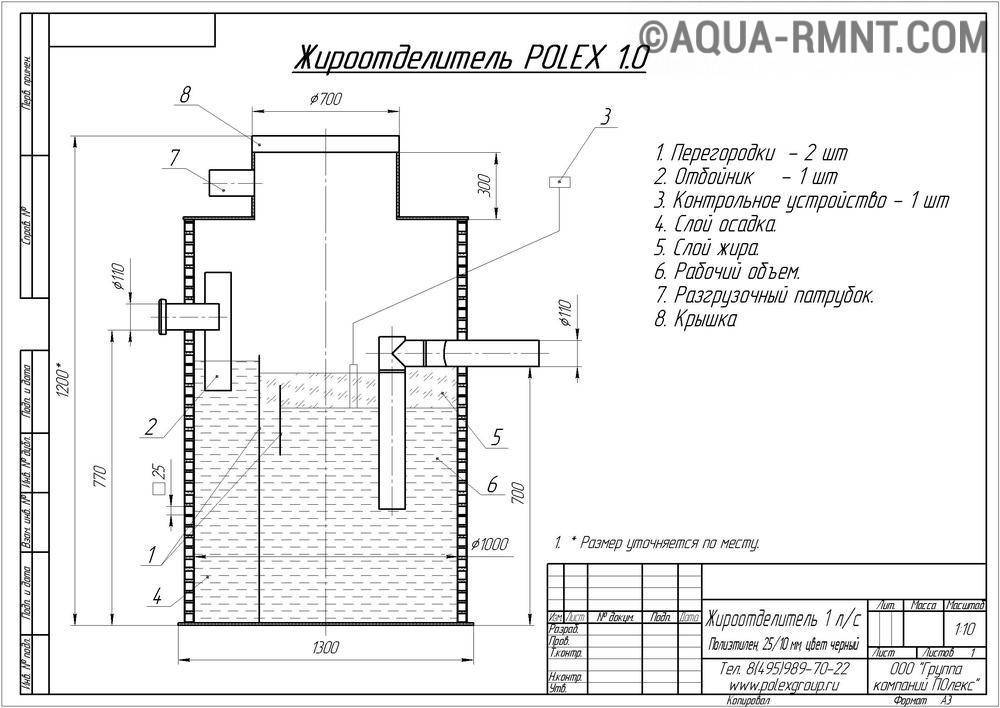

Конструкция устройства

Конструкция внутреннего устройства сепаратора (слово от латинского separator – отделитель) не представляет сложности. Состоит она из:

• корпуса (или колбы) с перегородками, образующими два-три сообщающихся отсека, где освобождается от жиров сточная вода;
• впускного и выпускного патрубков, посредством которых жироловка включается в сеть канализации;
• крышки, закрывающейся герметично.

Работа жироотделителя достаточно проста. По входному патрубку сливаемая вода попадает внутрь первого отсека. Здесь вода теряет скорость, начинается разделение смеси на лёгкие и тяжёлые компоненты. Перегородка первого отсека до дна не достаёт, но возвышается над водой, поэтому вода проходит в следующий отсек только под ней. Всплывающие жиры, задерживаются и накапливаются в верхней части отсека под крышкой. Часть их всплыть не успевает, поэтому переходит вместе с водой в следующий отсек. Здесь также происходит сепарация. Проходя сквозь отсеки, вода избавляется от жиров, скапливающихся в верхней части жироотделителя. Прогулявшись по корпусу, вода устремляется к выходу и вытекает через выводной патрубок в систему канализации. Конструкция внутреннего устройства сепаратора может быть простой (с одним отсеком) или сложной (в промышленных и цеховых жироуловителях, оснащённых дополнительными элементами).

Что такое жироуловитель, его устройство и принцип работы

Это специальные резервуары, служащие для удаления жиров, содержащихся в стоках. Упрощенный чертеж такого устройства продемонстрирован ниже.

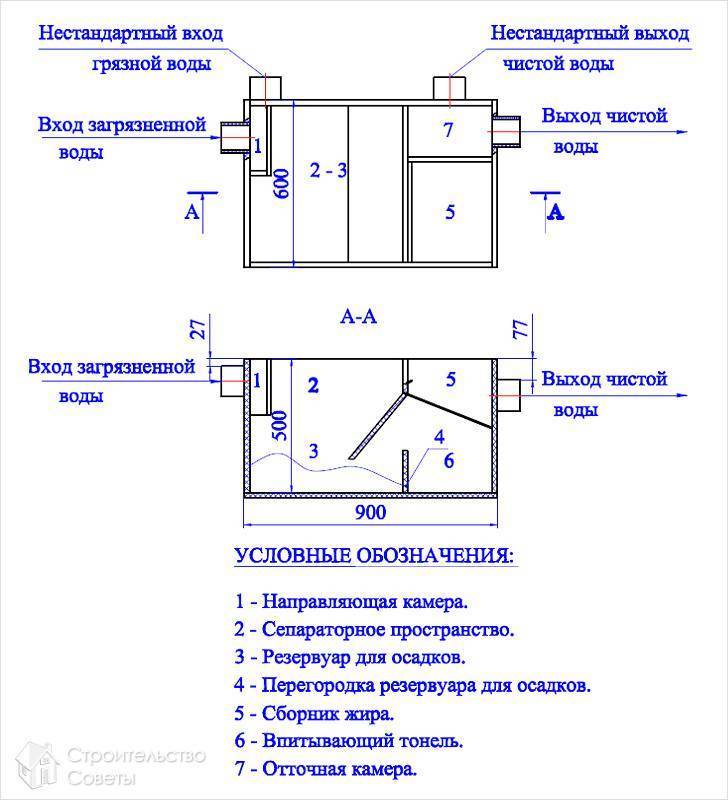

Конструкция жироуловителя

Обозначения:

• А – установленный на входе патрубок;
• В – перегородка, играет роль гасителя потока;
• С – первая сепарационная перегородка;
• D – сепарационная камера;
• Е – вторая сепарационная перегородка;
• F – отсек отстаивания;
• G – выходной распределительный отсек;
• H – патрубок для отвода очищенных стоков;
• I – уплотнитель, обеспечивающий герметичность конструкции;
• J – крышка резервуара.

Наиболее распространенный способ отделения жиров – механический. В баке устанавливаются сепараторные перегородки, которые способствуют замедлению движения стоков и их охлаждению. В результате этого, содержащиеся в них жировые образования, за счет перехода в неэмульгированное состояние, собираются на поверхности воды. При накоплении определенного объема жира производится чистка. Наглядная схема работы устройства продемонстрирована ниже.

Схема работы жироуловителя

Обозначения:

• А – подвод стоков в бак;
• В – осадок из тяжелых загрязнений;
• С – скопившийся на поверхности воды жир;
• D – сепарационные перегородки;
• Е – линия уровня воды;
• F – отвод в канализацию.

Основные технические характеристики сепараторов определяются их размерами, производительностью, объемом пикового сброса и способом монтажа.

Это интересно: Устройство конструкции сливного бачка унитаза — принцип работы сливного механизма

Разновидности уловителей жира

Все устройства, обеспечивающие отделение жира от воды перед ее сбросом в канализацию, различаются по нескольким параметрам.

По предназначению

Канализационные жироуловители бывают бытовые и промышленные:

• Бытовой жироуловитель под мойку устанавливается в квартирах, частных домах, а также в заведениях общественного питания. Сюда относятся рестораны, кафе, столовые, небольшие бары. Так, жироуловители на канализацию для ресторана являются обязательными элементами канализационных систем подобных заведений. Устройства размещаются непосредственно под мойками, но могут быть расположены и отдельно. В них задерживается жир, смываемый с грязной посуды. Очищение бытовых жироуловителей происходит вручную.Бытовой пластиковый жироотделитель под кухонной мойкой
• Промышленные уловители жира монтируются на тех производствах, где в стоках присутствует большое количество масел, смазок и прочих жиросодержащих жидкостей. Очистка промышленных жироуловителей выполняется автоматически, посредством специальных механизмов.

Принципиальных отличий в конструкции данных видов ловушек не имеется.

По типу применяемых материалов

• Пластиковые устройства. Обладают небольшим весом и невысокой стоимостью. Монтируются непосредственно на трубу или выполняются отдельно стоящими. Удобны в установке и обслуживании.
• Стеклопластиковые жироуловители. Отличаются повышенной устойчивостью к агрессивным средам. Стеклопластик делает корпус устройства более жестким. Такие жироуловители могут эксплуатироваться снаружи зданий.
• Металлические ловушки. Изготавливаются из нержавеющей стали, поэтому обладают максимальной степенью устойчивости к химическим и механическим повреждениям. Наиболее популярны такие жироуловители в промышленности, так как они способны справляться с любыми агрессивными веществами и работать при высоких температурах жидкостей. Стоимость таких устройств наиболее высокая.Металлический сепаратор жира для установки в кафе и ресторанах

По способу монтажа

Жироуловители могут устанавливаться в следующих местах:

• Под кухонной мойкой. Это компактное бытовое устройство, которое имеет 1-2 камеры и отличаются небольшой стоимостью. Его производительность составляет до 2 литров в секунду. Очистка прибора производится вручную. Такие жироуловители больше подходят для индивидуальных хозяйств и квартир.
• Отдельно стоящий уловитель жира. Его габариты отличаются в большую сторону. Производительность ловушки составляет до 15 литров в секунду, поэтому используется такой жироуловитель для канализации из столовой, кафе, ресторана и прочих мест, где пропускная способность канализации имеет средние значения. Очистка приборов производится вручную или при помощи специального оборудования.Пример отдельностоящей жироловки
• Заглубленный уловитель. Это уже мощное очистительное устройство, которое размещается под землей или в подземном хранилище. Применяются такие устройства в промышленных масштабах. Они изготавливаются из металла или армированного пластика. Такие устройства имеют пропускную способность несколько сот литров в секунду. Некоторые модели имеют достаточно сложную конструкцию, с применением нескольких ступеней очистки. Очистка фильтра от жира производится автоматическими устройствами.

Как производится обслуживание жироуловителя

Чтобы устройство функционировало постоянно, без частых перебоев и поломок, необходимо периодически проводить техническое обслуживание и чистку. Если игнорировать данные операции, то может образоваться пробка в системе канализации, а жироуловитель перестанет выполнять свою главную функцию.

Основные виды работ технического обслуживания:

• Отстыковка входных и выходных канализационных труб и прочистка патрубков жироуловителя. В этом случае извлекаются твёрдые отложения и другой мусор, который может нанести ущерб всей системе.
• Удаление твёрдого мусора со стенок и дна жироуловителя. Операция проводится не менее одного раза в полгода.
• Промывка системы чистой технической водой повышенной температуры. Проводится для удаления «жировиков», которые из-за своей структуры могли остаться в резервуаре после чистки.
• Проверка работоспособности автоматической системы, если она имеется в наличии. Требует использования специализированного инструмента и измерительных приборов.

Техническое обслуживание жироуловителя промышленного следует проводить не менее одного раза в год. При частых поломок данную операцию надо сделать чаще, около раза в полгода.

Особенности монтажа конструкции

Установка жироуловителя — довольно несложный процесс, но он требует соблюдения определенных правил:

Установка жироулавливателя под мойку

1. Первым делом определяем место для установки агрегата.
2. Проверяем и подготавливаем поверхность, на которую будем устанавливать конструкцию (она должна быть абсолютно горизонтальной).
3. Подготавливаем все крепежные элементы для фиксации установки к трубопроводу (хомуты, фитинги и т.д.).
4. Подводим входной патрубок к канализационному стоку, а выходной — к системе водоотведения.
5. Проводим тестирование установки, дождавшись первой очистки. Если агрегат прошел проверку — можно закрывать установку.

Вот, собственно, и все. На деле, как вы могли убедиться, соорудить и установить жироуловитель для домашнего использования довольно несложно. Главное, будьте аккуратны, внимательны и точны. Желаем удачи!

Особенности устройства

Назначение этого типа оборудования сводится к подготовке стоков к выбросу в общественную канализационную сеть, что по законодательству связано со строгими нормативами относительно массовой доли жиров, допустимой в составе стоков.

Емкость жироуловителя располагают по пути движения стоков в санитарном коллекторе из заведений общественного питания (рестораны, столовые, кафе, чебуречные), производственных помещений по изготовлению продуктов питания и частных домов.

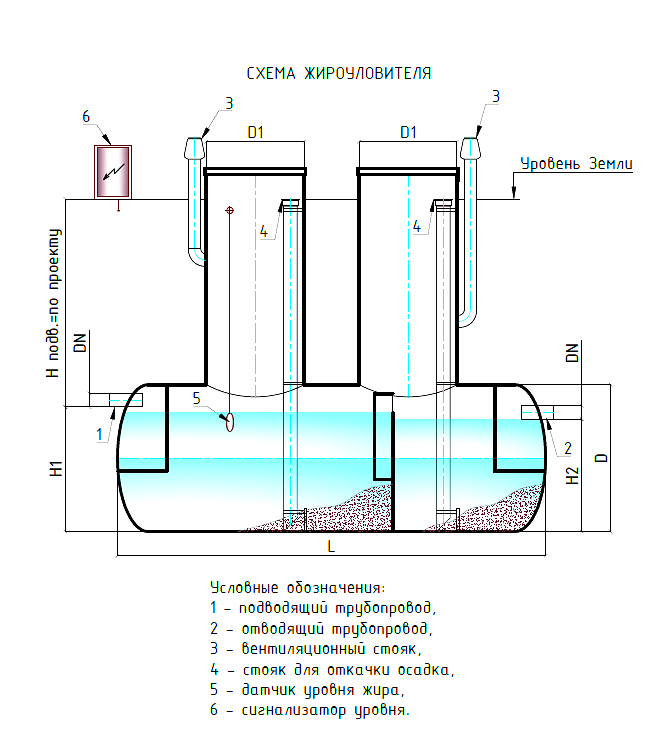

Подземная конструкция

Резервуар выполняет следующие функции:

• отделяет, собирает и удаляет масло и жир из стоков;
• защищает очистные резервуары, собственную и общественную канализацию от образования жировых пробок;
• предупреждает блокировку магистралей на отдельных участках, что может привести к серьёзной аварии. Оседая на внутренних стенках труб, жир со временем уменьшает их диаметр и проходимость, вызывая образование засоров;
• обеспечивает соблюдение действующих норм содержания в стоках вредных примесей в виде жира;
• повышает экономичность обслуживания системы канализации.

Сейчас читают:

Пластиковый компактный вариант

К состоянию сточных вод относительно содержания в них жиров в последнее время на законодательном уровне предъявляются довольно жесткие требования. Чтобы обеспечить их соблюдение и избежать штрафных санкций со стороны проверяющих органов, жироуловители доукомплектовывают сорбционным фильтром. Это позволяет получить на выходе количество жиропродуктов не более 1 мг/л.

Сорбционный фильтр для стоков

Помимо этого устройства с подземным расположением, независимо от вида и модификации, оснащаются следующими средствами:

• измерителем с блоком звукового сопровождения для контроля уровня жира;
• прибором для контроля уровня осадка;
• прибором для сигнализации о наполнении резервуара;
• автоматизированной системой сбора и отведения жира;
• автоматизированной системой отведения осадка.

Для эксплуатации оборудования в регионах с преобладанием низких температур при неглубоком расположении резервуаров корпус жироловок выполняют в утепленном виде.

Принцип действия устройства

Топ 5 производителей

Выбирая жироуловитель для кухни, одни отдают предпочтение дешевым и популярным моделям, другие покупают более дорогие, функциональные, долговечные – с 30-летним сроком эксплуатации

Оценивая жироловки, надо обращать внимание на их производительность

В Топ-5 по популярности вошли несколько известных производителей:

1. Evo Stok – предлагает недорогие устройства, материал изготовления которых – прочный армированный пластик.
2. FloTenk – занимается производством высокопроизводительных жироловок из армированного стеклопластика, преимущественно круглой формы. У продукции этого бренда – высокая цена, зато более длительный срок службы.
3. «Пятый элемент» – это бренд, специализирующийся на выпуске стальных и пластиковых устройств, имеющих съемный ограничитель водного потока, его изделия подгоняются под индивидуальные параметры кухонных моек.
4. Wavin Labko – предлагает автоматизированные стеклопластиковые модели, улавливающие жир с высокой производительностью. Есть датчик, информирующий об уровне скопившегося жира в емкости.
5. Vortex – выпускает устройства, имеющие прочный армированный пластиковый корпус, в том числе и модели для канализационных систем нестандартного вида. Специальные ребра жесткости на корпусе придают сепаратору лучшую устойчивость к механической деформации.

Пользуются спросом сепараторы из нержавейки от ACO Group, а также жироулавливатели канализационные из полипропилена «Термит», которые применяются на предприятиях общепита небольшого масштаба. Продукция марки «Grease Guardian», работающая в автоматическом режиме, установлена во всех МакДональдсах.

Основные виды

Устройства данного типа классифицируются по принципу очистки, она может выполняться тремя способами:

1. Механическим. Этот наиболее распространенный вариант был описан выше, его основные недостатки:

• в процессе эксплуатации необходимо регулярно чистить устройство от скопления жиров;
• низкий КПД и уровень очистки, часть примесей все равно остается в стоках.

1. Гравитационным. Конструкция таких сепараторов и принцип работы напоминает предыдущий тип (см. рис. 3), единственное отличие в технологическом процессе очистки. Стокам дают время отстояться (около суток), что позволяет практически всем примесям собраться у поверхности. Нередко в данных устройствах применяют специальные химические реагенты, которые связывают жировые примеси, образуя из них тяжелые конгломераты, выпадающие в осадок.

Принцип действия гравитационного жироуловителя Evo Stok

У таких устройств процент очистки значительно выше, примерно около 98%, но также имеются характерные недостатки:

• необходима ручная очистка и последующая утилизация жира;
• в выпавшей в осадок органике может начаться процесс гниения, что проявляется в виде неприятного запаха.

1. Биологическим. Такие сепараторы называют биологическими деструкторами. Отличие от предыдущих видов также заключается в технологии очистки. Она производится за счет добавления биопрепаратов (специальных культур микроорганизмов), которые питаясь жиром, преобразуют его в нейтральный осадок.

Таблетки для жироуловителя Custom GT

Преимущества такого способа очевидны, после разложения жира нет неприятного запаха и менее затруднительный процесс очистки.

Завершая тему о видах жироуловителей, следует упомянуть об устройствах для систем вентиляции, например, кухонной вытяжке, в которой также имеются специальные приспособления для отделения жиров.

Жироуловители в кухонной вытяжке: а – фильтры решетки; b – лабиринтного типа

Проходя через фильтры, пары жира оседают на них, что уменьшает загрязнение канальных вентиляционных систем.

Назначение и достоинства жироуловителей для канализации

Существует немало моделей жировых ловушек, которые могут использоваться в разных сферах. Например, сложные и мощные жироуловители для канализации активно применяются на крупных предприятиях, где имеется значительный объем стоков, насыщенных твердыми, жировыми и масляными частицами.

Есть ряд санитарных норм, предусматривающих установку жироуловителей. Так, на производстве мясомолочной продукции и в пунктах общественного питания канализационный жироуловитель – это обязательный элемент. Промышленные ловушки устанавливаются на выходе очистной системы, обеспечивающей первичную очистку стоков.

Основное назначение рассматриваемых устройств – первичная очистка стоков от жировых и масляных загрязнений, на что и нацелен принцип работы жироуловителя. В результате канализационный трубопровод будет получать чистую жидкость, которая сможет переправляться дальше. При отсутствии ловушки система канализации может забиться и выйти из строя. Кроме того, жироуловители задерживают вредные примеси, тем самым защищая окружающую среду от их воздействия.

Впрочем, в быту жироуловителям тоже находится применение, причем оно полностью совпадает с назначением промышленных изделий. Принцип работы жироуловителя для канализации обеспечивает надежную защиту канализационного трубопровода от засоров и жировых клапанов, полностью задерживая эти элементы на этапе очистки.

Схема работы жироуловителя состоит из двух этапов. Первым делом в устройство подается сток домашней канализации. Вода проходит этап первичной очистки. После этого осуществляется еще одна стадия очистки, во время которой из стоков полностью удаляются все жиры. В результате канализационная система получает очищенные воды без каких-либо примесей.

1. Герметичность. Устройство жироуловителя предусматривает полную герметичность, и любая возможность попадания в него инородных примесей или жидкостей исключена.
2. Отсутствие характерных запахов. При разложении жиров выделяется крайне неприятный запах. Благодаря герметичности жироуловителя запах не выходит за пределы оборудования.
3. Универсальность и практичность. Принцип работы жироуловителя позволяет использовать его практически в любой системе. Кроме того, существует ряд дополнительных устройств, которыми можно дополнять основное оборудование – например, всегда можно установить датчик накопления вредных веществ.
4. Простота установки. Монтаж жироуловителей выполняется при наличии минимального набора инструментов и навыков установки подобного оборудования.
5. Простота обслуживания. Регулярная очистка не требует особых усилий и оборудования – все работы можно провести самостоятельно при помощи подручных средств.
6. Доступность. В сравнении с другими видами фильтров жироуловители обходятся на порядок дешевле.
7. Долговечность. Все виды жировых уловителей изготавливаются из качественных материалов, устойчивых к износу. Благодаря этому достигается длительный срок службы оборудования.

Эксплуатация

Как и все бытовые устройства сепаратор для многолетней и безупречной работы нуждается в регулярном обслуживании. Его нужно регулярно очищать от жировых накоплений и промывать его составляющие (в том числе и гофрированные трубы). От этого зависит срок беспроблемной службы установки и канализации.

Нужно проверять периодически наличие и количество жирового осадка. Жир, накапливаясь и застаиваясь, затвердевает и может вывести жироловку из строя. Сначала действенность устройства снижается, пропускаемые частички жира проскальзывают в канализацию и оседают уже там. Затем может случиться так, что очистка жироотделителю уже не поможет — только замена. Долговременные жировые скопления – место развития бактерий, выделяющих отвратительные запахи. От таких соседей также нужно регулярно освобождаться.

Периодичность очистки

От модели, объёма, производительности и степени засоренности жирами сточной воды зависит и необходимая частота ревизий и откачек (очисток) жироотделителей. Маленькие жироловки заполняются быстрее установок большого объёма, чистить их нужно чаще. Хорошо, когда в наличии имеется контролирующий уровень датчик. Если этого нет, нужно отслеживать накопления в установке хотя бы визуально.

Кроме того, многим моделям жироотделителя 3-4 раза в году нужна профилактика. Полное обслуживание сепаратора достаточно провести 1-2 раза за год. В местах общепита жироловки проверяются и обслуживаются с проведением комплекса профессиональной очистки чаще:

• раз в семь дней проводится чистка бытовых жироуловителей под мойкой;
• до трёх раз в месяц чистится большая часть жироотделителей общепита;
• 2-4 раза в год очищаются крупные промышленные установки.

Профилактику оборудования вместе с трубопроводом нужно проводить минимум раз в три месяца. На предприятиях общепита рекомендуется в конце рабочей смены менять в устройстве воду.

Как и чем чистят

Домашние жироловки очистить несложно. Для этого нужно:

1. отсоединить гофрированные шланги от корпуса жироуловителя;
2. специальной лопаткой (или другим удобным инструментом) удалить жиры и твёрдые отходы;
3. горячей водой промыть детали (чтобы устранить сильные запахи, обработать установку паром);
4. снова установить жироотделитель на его место;
5. подключить к мойке и канализации.

Обслуживание жироуловителей больших промышленных установок производится Автоматическим способом. Работы выполняются специалистами компаний, имеющими необходимое оборудование и квалификацию. Как правило, предприятия заключают с такими компаниями договор на обслуживание жироулавливающего оборудования. В перечень услуг входят работы различного уровня сложности. Для средних (цеховых) жироуловителей производится стандарт откачка. Это комплекс работ, в который включена откачка переносным вакуумным экстрактором. Для очистки промышленных жироуловителей производится откачка вакуумной машиной.
