Автономная канализация: правила ее расчета и монтаж

Конфигурация автономной канализации

Канализация, в том числе автономная в частном доме, бывает напорной и безнапорной. К монтажу напорных систем меньше претензий, но они энергозависимы: за транспортировку стоков отвечает насосное оборудование — отключат электричество, и система встанет. Серьезная авария на подстанции сделает дом непригодным (теоретически) для жилья, если не обзавестись генератором.

Безнапорная канализация на самом деле автономна — стоки перемещаются самотеком, но трубопровод необходимо прокладывать под определенным уклоном, что несколько ограничивает и без того малый выбор места расположения септика. Тип сети диктует рельеф участка, а не желание удобств — если земля ровная, как стол, устроить самотечную систему сложно (глубина заложения септика не безгранична).

Схема безнапорной автономной канализации частного дома

Автономные канализационные системы делятся по способу отвода на раздельные, полураздельные, общие; по виду конструкции — на одно уровневые и многоуровневые. Общие — канализации с коллектором, куда поступают дождевые воды и стоки из дренажной сети (то самое кооперирование, рекомендуемое СНиП). Подобная конфигурация хороша в многоуровневых системах с фильтрационными полями.

Одноуровневая автономная канализация

Простейшая автономная канализация состоит из однокамерного септика и трубопровода, подключенного к внутренней сети дома. Способ очистки — механический (ассенизационная техника). От выгребной ямы отличается наличием емкости (готовой или сделанной своими руками).

Принцип прост: стоки (самотеком или под давлением) поступают в емкость, откуда их периодически откачивает ассенизационная машина (или фекальный насос).

Многоуровневая автономная канализация

Несколько уровней обеспечивают разными способами — либо делят на камеры одну емкость, либо устанавливают несколько камер. Второй вариант предпочтительнее, поскольку позволяет использовать как аэробные, так и анаэробные бактерии (одним требуется отсутствие воздуха, а другим кислород необходим).

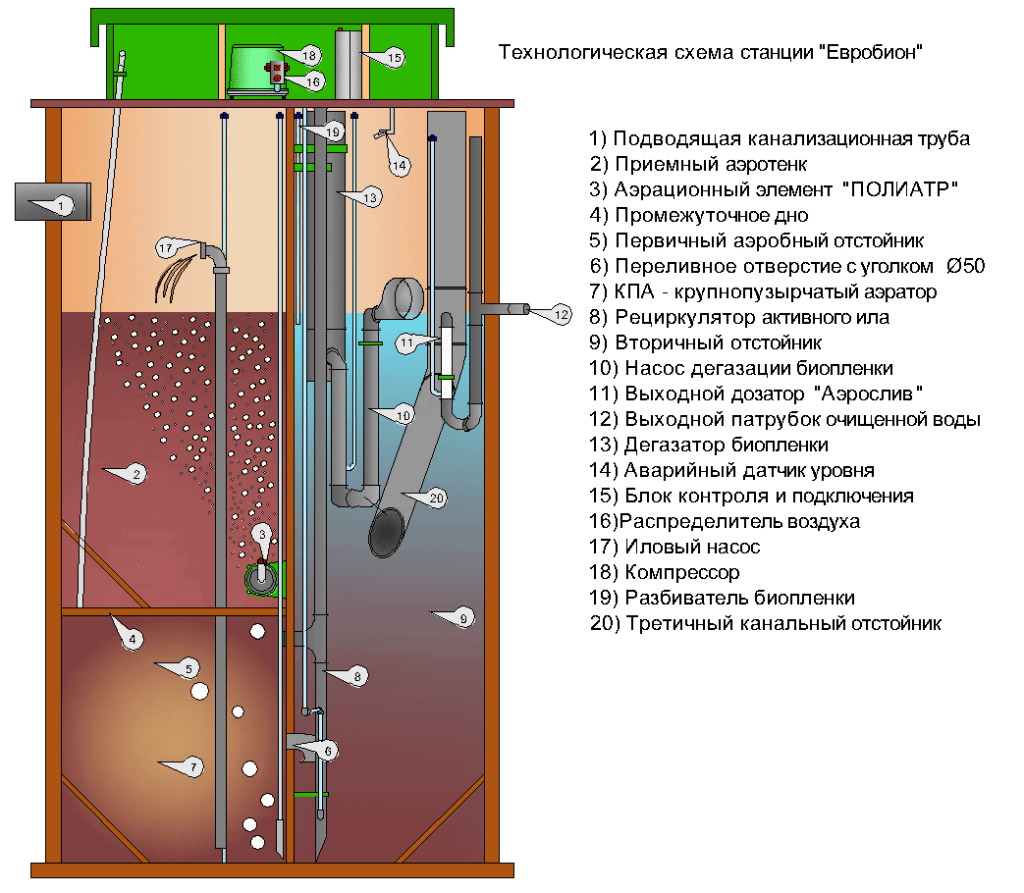

Схема очистной станции

Принцип работы: стоки поступают в камеру, где их перерабатывают анаэробные бактерии. Далее стоки поступают во вторую камеру, где очистку продолжают аэробные бактерии (в эту камеру принудительно подают воздух для нормальной жизнедеятельности микроорганизмов). Затем содержимое камеры поступает на фильтрационное поле для доочистки (или в третью камеру с дренирующим дном). Полученную таким образом воду можно спокойно использовать для полива. Это принципиальная схема автономной канализации. От нее могут быть отклонения.

Видео: очистная система для автономной канализации частного дома

https://youtube.com/watch?v=v6z9DDioPzE

Чего нет в видеоролике:

• не каждый вид бактерий способен справиться с включениями моющих средств — к монтажу автономной канализации это не имеет отношения, но знать необходимо;
• такая очистная станция энергозависима, а установив несколько отдельных камер и подсоединив самотечный трубопровод, вы получите независимую систему.

Соединение труб

Наиболее распространенным способом монтажа пластикового трубопровода является раструбное соединение. Она выполняется в том случае если труба  или фитинг имеет соответствующий конструкционный элемент — раструб. Процесс соединения следующий:

• Раструб и гладкий конец очищаются от загрязнений;
• В специальную выемку внутри раструба вставляется резиновый уплотнитель, обеспечивающий герметичность стыков;
• Гладкий конец другой трубы смазывать силиконовой смазкой или обычным жидким мылом, после чего его можно легко вставить в раструб до упора;

Схемы соединения канализационных труб из пластика и чугуна

Обустройство канализации в бане своими руками: пошаговое руководство

Как и в случае с жилым зданием, канализация бани включает внутреннюю и внешнюю системы. Даже если в сооружении обустроена сухая парилка, потребуется отвод жидкости из душа. Система сбора воды зависит от того, каким образом монтируются полы. Схема канализации заносится в проект бани еще на этапе разработки и закладывается в начальной стадии строительства еще до того, как обустраиваются полы.

Если предполагается монтаж деревянных полов из досок, то элементы могут укладываться вплотную или с небольшими зазорами. Если покрытие устанавливается плотно, полы формируются с уклоном от одной стены к другой. Далее, следует найти самую нижнюю точку у стены и оставить в этом месте щель, где будет впоследствии установлен желоб (тоже с уклоном). В самой нижней точке его размещения выполняется соединение с канализационной выводящей стоки трубой.

Если деревянный настил будет делаться со щелями, между досками нужно оставить небольшие зазоры (5 мм). Под полом делается бетонное основание с уклоном к центральной части помещения. В этой зоне будет монтироваться желоб и канализационная труба. Вместо основы из бетона можно поверх утепленного пола уложить металлические поддоны под деревянным настилом. Если полы наливные или кафельные, в нижней точке уклона выполняется монтаж водоприемного трапа, который отводит стоки в трубу.

Использование септиков для стоков из бани

Пошаговое руководство по строительству канализации в бане своими руками

Для монтажа канализационных труб нужно сформировать канавы с уклоном 2 см на 1 м. Их глубина – 50-60 см. На дне этих траншей следует сделать подушку. Для этого насыпается слой песка толщиной 15 см и тщательно утрамбовывается. При этом не стоит забывать об уклоне.

Далее, выполняется монтаж канализационной магистрали. Полипропиленовые трубы диаметром 100 мм укладываются в траншеи. При необходимости обустраивается канализационный стояк. Его нужно зафиксировать на стене с помощью хомутов. Обязательно следует организовать вентиляцию. Когда система готова, выполняется монтаж напольного покрытия одним из рассмотренных ранее способов.

По завершении всех работ предусмотренные проектом трапы и решетки подсоединяются к системе в установленных местах. В зоне, где водоприемник соединяется с выводящей трубой желательно установить сифон. Он будет препятствовать проникновению запахов из канализации обратно в помещение. Чаще всего трапы комплектуются встроенными гидрозатворами.

Канализационные трубы в бане

В продаже можно найти желоба, изготовленные из асбестоцемента, пластика или чугуна. Не рекомендуется использовать изделия из древесины и стали, т.к. они быстро разрушаются под влиянием влаги. Минимально допустимый диаметр желоба составляет 5 см. Если проектом предусмотрено наличие унитаза или другого санитарного оборудования, выполняется его установка и подключение. На этом работы по организации внутренней канализации заканчиваются. Внешняя система выполняется способом, описанным ранее, и может представлять собой септик или дренажный колодец.

Строительство канализации в частном доме: схема вентиляции в бане

Воздухообмен в бане может быть организован различными способами. Каждый из них имеет свои особенности и преимущества. Изучив специфику каждого метода, можно подобрать самый лучший вариант для бани.

Первый способ предполагает создание отверстия, предназначенного для подачи свежего воздуха. Его следует расположить за печью-каменкой на высоте 0,5 м от уровня пола. Отработанный воздух будет выводиться через отверстие с противоположной стороны. Его необходимо разместить на высоте 0,3 м от пола. Чтобы усилить перемещение воздушных потоков на выходном отверстии нужно установить вытяжной вентилятор. Все отверстия закрываются решетками.

Схема канализации для туалета в бане с септиком и вентиляцией

Второй способ подразумевает размещение обоих отверстий в одной плоскости. В этом случае работы будут затрагивать стену противоположную той, где находится печь. Втяжной канал размещается на высоте 0,3 м от уровня пола, на аналогичном расстоянии от потолка нужно выполнить вытяжное отверстие и установить в нем вентилятор. Каналы закрываются решетками.

Третий метод подходит для напольных покрытий, где доски уложены с зазорами для отвода жидкости. Входное отверстие делается на высоте 0,3 м от пола на стене за печкой. В этом случае не потребуется монтаж выходного канала, поскольку отработанный воздух будет выходить через щели между досками.

2 Советы по выбору, советы специалистов

Несмотря на не столь большой ассортимент в разновидностях автономных канализаций, следует понять какая лучше автономная канализация. Ответ на данный вопрос, необходим, быть индивидуальным для каждого.

Причем, при поставлении задачи как выбрать автономную канализацию в частном сооружении, необходимо управляться не, только лишь анализом их характеристик, а учитывать их недостатки, цену, а так же сопоставлять с именно вашим домом и участком. Рассмотрим детально преимущества и недостатки каждого вида автономной канализации, на основе которых вам будет проще сделать свой выбор.

Автономная канализация для дачи в виде выгребной ямы, имеет небольшое количество преимуществ, в виду своей устаревшей конструкции. Установка автономной канализации в виде ямы (как закрытого так и открытого типа) достаточно проста, и вы сможете монтировать ее самостоятельно. Цена на обустройство такого сооружения – минимальная.

Но, наряду с небольшим количеством плюсов, выгребная яма имеет и ряд минусов:

1. Постоянное присутствие неприятных (фекальных) запахов;
2. Необходимость в регулярной очистке. Для чего необходимо обращаться к ассенизаторам, довольно таки часто (раз в 2-4 месяца для закрытого типа), что принесет лишнее расходы;
3. При пользовании ямой открытого типа, есть вероятность попадания сточных вод в наружные источники водоснабжения, если таковы имеются на участке.

Автономная канализация загородного дома в виде септика может стать компромиссным вариантом. Себестоимость конструкции септика относительно небольшая. Вода при фильтрации, которая попадает в грунт уже относительно чистая.

Подключение автономной канализации

Поэтому, при правильной эксплуатации и своевременном ремонте, загрязнение сточными водами, прошедшими через септик – маловероятно. Тем не менее, такое устройство имеет схожие с выгребной ямой недостатки. Обслуживание автономной канализации септика включает в себя обязательную периодическую очистку. Установка такой системы не совсем проста, поэтому человеку не специалисту, будет сложно сделать все самому.

А так же, присутствие дополнительных полей фильтрации усложняет очистку системы и делает их, так называемыми расходными материалами. О чем можно судить, читая отзывы об автономной канализации септика.

По поводу третьего вида автономной канализации – станции глубокой биологической очистки, следует отметить о наличии большинства преимуществ. К которым относятся: — высокая скорость фильтрации отработанного материала; — возможность использовать выходную воду для технических надобностей частного сектора (так как вода на выходе, достигает чистоты в 98%); — установка такой системы проста, а место для работы занимает минимально; — отсутствие надобности в очистке системы ассенизатором; — высокий строк службы, в связи с, использованием современных качественных материалов.

Система автономной канализации

Пожалуй, данная разновидность имеет лишь один недостаток, по сравнению с ямой и септиком – высокая цена.

Примером станции глубокой биоочистки является автономная канализация ак 47. Цифры 4 и 7 в названии, означают, что такая станция предназначена на обслуживание от 4 до 7 человек. Данная модель достаточно распространенная на российском рынке, имеет относительно небольшую стоимость и основной необходимый функционал.

2.1 Этапы монтажа и обслуживания автономной канализации

style=»display:block; text-align:center;» data-ad-layout=»in-article» data-ad-format=»fluid» data-ad-client=»ca-pub-9337857885889635″ data-ad-slot=»9725334793″>

После того, как вы определитесь с видом канализации, следует решить стоит ли заниматься установкой самостоятельно. Автономная канализация в частном доме своими руками в принципе доступна для каждого, при этом необходимо знать что, скорее всего вам потребуется дополнительная техника и само собой руки для правильной организации процесса монтажа.

Автономная канализация своими руками устанавливается в несколько этапом. Прежде всего, выберите наиболее удачное место для сооружения, исходя из размеров автономной канализации и доступной площади.

Прокладка канализационных труб

Если большая площадь недоступна, автономная канализация Топас станет отличным выбором для вашего дома, исходя из ее компактных размеров. При доступности места, конкуренцию ему составит автономная канализация Юнилос.

Следующим этапом нужно выкопать яму, с учетом параметров и размеров канализации, подготовить внутреннюю площадку (путем бетонирования). Далее непосредственно устанавливается сама станция, монтируются двигательные элементы, после чего начинается процесс подключения станции к сети водоснабжения.

Основополагающие принципы устройства локальной канализации

Применительно к локальной канализации можно использовать известное выражение: «Разделяй и властвуй!» Действительно, в отличие от городской квартиры, где все стоки — и бытовые, и фекальные сливаются в один канализационный стояк, в загородном доме имеет смысл разделить их и направить в разные септики. Дело в том, что бытовые стоки (раковина на кухне, в ванной, душ, стиральная машина — автомат) не считаются заразными. Посему, их можно сбрасывать в грунт без какой-либо очистки. Учитывая, что объём стоков бытовой канализации за сутки может достигать существенных значений (около 1000 литров), решение о разделении сбросов в частном доме можно считать единственно верным. Кроме того, в любой конструкции фекального септика работают микробы, а стиральные порошки, мыло, шампунь и препараты бытовой химии действуют на биологическую среду септика самым губительным образом.

Однако, при выборе места для септика бытовых вод на участке следует руководствоваться нормативами СанПиН, в которых прописано, что запрещается мытьё автомобилей, стирка и полоскание белья водопой животных и прочие виды деятельности, способствующие загрязнению воды, на расстоянии меньшем двадцати метров от колодцев. То есть, расстояние от септика до любого колодца (в том числе и вашего) должно быть больше этой величины.

Для отвода фекальных вод, следует проложить отдельную магистраль, к которой будут подключены только унитазы (если дом в нескольких уровнях и на каждом есть туалет). При определении места установки очистных сооружений (или выгребной ямы, или готовой емкости) следует учесть, что минимальное расстояние от цоколя вашего дома до септика должно быть не менее 9 м, до источников водозабора (ваших или соседских) не менее 30 м вне зависимости от типа септика.

Что потребуется для монтажа внутренней канализации

Чтобы обустроить систему канализации внутри дома, нужен подробный чёртеж. При проектировании указывают все приборы и их месторасположение. Специалист учитывает общую планировку здания. Для частных домов лучше всего использовать трубы, которые имеют диаметр 100 мм.

Нарушение работоспособности системы может быть связано с подвижками грунта. Для наружной канализации рекомендуется использовать гофрированные трубы, которые отличаются повышенной прочностью. Это позволяет избежать разрушения канализации.

В качестве инструментов для резки пластиковых изделий потребуется пила и острый нож. Обеспечить герметичность соединений можно с помощью резиновых уплотнителей. Они вставляются в раструбы.

При укладке трубопровода используют несколько разновидностей фасонных элементов:

1. Чтобы оформить углы можно воспользоваться отводами, имеющие загиб 45-90 градусов. На их концах находятся уплотнители, которые позволяют соединить обрезки труб.
2. Для соединения труб разной толщины применяют переходные муфты. При этом нужно учитывать температурный фактор. Получить более плотное соединение можно за счёт нагрева элементов перед монтажом. После остывания трубы будут намного плотнее соединяться между собой.

Схема и технология монтажа септика

Все строительные работы выполняются поэтапно, чтобы соблюдалась технология установки септиков:

1. Чтобы поставить септик на его место, нужна команда из четырех человек, поскольку вес конструкции для одного человека слишком большой. Корпус готового септика имеет специальные крепления, к которым для осуществления монтажа крепятся веревки, позволяющие опустить резервуар в яму.
2. Дальше септик необходимо выровнять при помощи уровня. Если септик наклонен в какую-то сторону – ничего страшного, его положение нужно исправить. Для этого резервуар нужно раскачивать, а один человек в это время будет подсыпать в нужное место песок.
3. Дальше схема создания септика предполагает установку горловинных удлинителей. Все отсеки септика нужно заполнить водой, а саму конструкцию снаружи засыпать песком примерно до середины. Когда септик будет наполнен полностью, песок тоже стоит полить.
4. Вокруг септика нужно уложить утепляющий слой пенопласта. Желательно иметь заранее сделанные заготовки, выполненные по форме резервуара.
5. Когда септик установлен, можно заниматься прокладкой трубопровода. Как правило, для этих целей используются стандартные 110-мм трубы. При выборе труб нужно отталкиваться от их окраса: канализационные трубы для внешней системы всегда окрашены в рыже-оранжевый цвет.
6. Траншея для трубопровода должна выполняться в соответствии с требованиями СНиПа. Средними значениями считаются ширина 40 см и глубина 60 см.
7. Прокладывая трубы, нужно в обязательном порядке соблюдать постоянный уклон в сторону септика. Отсутствие уклона или слишком маленькая его величина может привести к засорению трубопровода и возникновению неисправностей.
8. Вместе с трубами необходимо уложить защищенный гофрой электрический кабель, который в дальнейшем будет необходим для подачи питания на насос, если он предусмотрен проектом.
9. Если при закладке трубопровода появляются углы, превышающие 45 градусов, необходимо использовать ревизионные колодцы.
10. Утепление труб можно выполнять по желанию.

Пошаговая установка септика

Шаг 1. Выбрать место для септика

Первым важным шагом в установке септика является выбор места, которое следует определять, руководствуясь санитарно-эпидемиологическими нормативами.

Здесь следует учесть следующие моменты:

•  Возможность для ассенизаторской машины подъехать к септику на даче для откачки ила.
•  Удаленность септика от источников питьевой воды (скважины, колодца) на расстоянии более 30 м. — Расстояние до природного водоема должно составлять более 10 м.
•  Расстояние от дома до септика не менее 4 м.
•  Расстояние до ближайшей дороги не меньше 5 м, до деревьев не менее 2 м.
•  Трубопровод от дома до септика следует проложить по прямой линии.
•  Лучше установить септик несколько ниже уровня дома по естественному уклону местности для оттока сточных вод.

До того, как начать копать котлован, следует приобрести систему очистки, песок и трубы во избежание его затопления и осыпания стен. Дно котлована нужно засыпать слоем песка 5-10 см.

Шаг 2. Смонтировать септик и трубопровод

Выполнить установку септика можно силами 4 человек. Септик опускается в котлован при помощи веревок. Далее следует выровнять септик по уровню, вставить удлинители горловин и полностью заполнить все секции водой. По краям септика и сверху уложить пенопласт. Затем засыпать септик со всех сторон до половины песком и пролить водой, чтобы уплотнить засыпь.

Чтобы проложить трубопровод в грунте, следует прорыть траншею от септика до дома глубиной 60 см, шириной 40 см. Вместе с трубой нужно уложить электрический провод в гофре от накопителя, где располагается насос, к электрической розетке в доме. Трубу следует уложить под уклоном 1,5-3 см на метр.

Шаг 3. Обустроить дренаж

Существуют разные варианты для отвода из септика очищенной воды. К примеру, поверхностный дренаж или дренажный колодец. Следует упомянуть, что первый способ является наиболее финансово и технически выгодным.

Так как при поверхностном дренаже площадь впитывания выводимой воды в 5 раз больше площади дренажного колодца, то дренаж протяженностью 10 метров вполне можно установить выше, чем уровень грунтовых вод. Для дренажа следует применить гибкую гофрированную трубу с подготовленными отверстиями, либо приобрести уже готовый комплект.

Шаг 4. Установить септик

Возвращаемся к септику и поверх пенопласта досыпаем песок. Далее проводим монтаж и установку септика. После завершения всех работ нужно засыпать септик грунтом.

Внутренняя канализация дома

Если владелец интересуется как самому сделать канализацию в частном доме и желает выполнить монтаж собственными силами, облегчить выполнения этой задачи помогут некоторые рекомендации опытных специалистов-сантехников. Для создания хорошо работающей канализационной системы следует еще при разработке проекта поместить помещения с подачей воды как можно компактнее. Их оптимальное размещение значительно упростит архитектуру внутренней канализации и позволит сэкономить средства.

Оптимальная для реализации схема автономной канализации своими руками предполагает, что для отвода загрязненных вод из ванной и кухни достаточно ПВХ трубы диаметром 50 мм, но для отвода фекальных масс из туалета нужно укладывать ПВХ трубу диаметром не менее 100 мм.

Следует отметить, что для внутренней канализации можно использовать и более дешевые трубы из поливинилхлорида или полипропилена. Важным элементом внутренней канализации считается стояк или коллекторная труба, для которой нужно определить место установки. Исходя из практики, многие специалисты советуют создавать внутреннюю канализацию, которую выполняют в определенной последовательности:

1. на плане дома в определенном масштабе определяют места установки канализационных
   стояков (для многоэтажных домов);
2. отображают места установки умывальников, ванн, моек и туалетов на всех этажах дома;
3. отображают соединения сантехнических приборов с трубами канализации, места установки тройников, поворотов, отводов и подобный элементов;
4. составляется подробный план для каждого этажа дома;
5. делают расчет габаритов стояка и подсчитывают длину труб внутренней канализации.

Следующий этап – составление подробного плана внешней системы канализации, которая предназначена для перемещения загрязненных вод и других продуктов жизнедеятельности из внутренней канализации дома до септика или станции биологической очистки, например, канализация топаз, установив которую можно полностью избавиться от необходимости выкачки нечистот. Это устройство одно из самых эффективных и результативных современных систем канализации, уровень очистки загрязненных вод достигает 98%.

Виды канализационных систем для частного дома

Проще всего смонтировать пластиковый трубопровод

С учетом того, что трубопровод не будет подключаться к городской центральной магистрали, собственники частных участков сооружают один из видов канализации неподалеку от дома:

• Однокамерный септик — выгребная яма, имеющая герметичное дно и стенки. При условии полного наполнения резервуара приходится делать откачку нечистот ассенизаторной техникой. Можно сделать дренажное/фильтрующее дно у однокамерного септика. Так вода будет уходить в грунт. Но здесь стоит быть осторожными: если уровень грунтовых вод высок на участке, есть риск загрязнить близко расположенные питьевые колодцы. По закону такие действия наказуемы.
• Двухкамерный септик. Представляет собой два рядом расположенных резервуара. Первый имеет больший объем, чем второй. Нечистоты по коллектору стекаются в основной приемник, где происходит их отстаивание. Крупные частицы мусора (фекалии, бумага) оседают на дне. Осветленная вода переливается во второй резервуар и там дренирует в грунт. Дно второго накопителя делают фильтрующим из песка и щебня. Чтобы избежать его заиливания, насыпку лучше менять каждые 4-5 лет. Первый резервуар чистят раз в 1-2 года.
• Септик биологической очистки. Здесь применяют бактериальные препараты для переработки нечистот в органику — ил и воду. Подобный резервуар обязательно подключают к электричеству, поскольку бактерии работают только в условии плюсовой температуры.

Проектирование системы

Проектирование внутренней канализации в самом коттедже также достаточно просто. Сложности могут возникнуть, только если дом построен в несколько этажей и с большим количеством сантехники. Для обычного малоэтажного жилья в 100–150 квадратов все можно спроектировать самостоятельно. Это не сложнее чем выбрать источник бесперебойного питания для газового котла или аварийный бензогенератор. Надо лишь соблюдать соответствующие строительные нормы.

Правила угла наклона

Все горизонтальные участки канализации в частном доме следует производить под уклоном в три (для труб D=50 мм) и два градуса (при D=110 мм) по направлению движения стоков. Наклонять трубопроводы больше нельзя, так как вода по ним стекать будет излишне быстро, оставляя внутри фекалии и твердые отходы. А при меньшем уклоне нечистоты наоборот будут застаиваться в отводах, не доходя до центрального стояка.

Внутренняя разводка труб

Состоит система внутренней канализации из:

• горизонтального выпуска (трубы до септика);
• вертикального стояка с вентиляционным отверстием наверху;
• горизонтальных отводов до каждого сантехнического устройства.

Монтаж канализационных труб в доме

Монтаж стояка

Подсоединение отводов к вертикальной трубе производится посредством тройников, а поворот ее к выпуску – коленом с плавным изгибом. В целом монтаж канализации частного дома начинается с установки стояка, собираемого снизу вверх и строго вертикально. Крепится к стене он хомутами с расстоянием между крепежами максимум 2 метра. Для проведения его сквозь межэтажные перекрытия применяются металлические гильзы на пару сантиметров шире самого трубопровода.

Внутренняя канализация

Пластмассовые трубы

Внутренняя система коммуникаций – это все трубы, разводки, подключения, находящиеся внутри дома. Унитазы, раковины, ванные, другая сантехника требует подвода и отвода воды.

При строительстве внутренних коммуникаций нужно учесть ряд вопросов.

1

Подбор труб для системы.

Трубы различаются размерами, материалом и сроком службы.

Бывают:

• пластмассовые
• керамические
• металлические
• бетонные (обычно не применяются во внутренних работах)
• композитные (экспериментальные варианты)

Самый распространённый вариант — это пластмассовые трубы из ПВХ или полипропилена. Такие трубы не подвержены коррозии и имеют относительно низкую стоимость.

2

Гидродинамические свойства.

Самое практичное решение — это самотечная канализация, для этого нужно обеспечить естественный уклон, чтобы вода под действом силы тяготения стекала в отстойники.

Автономная канализация

Этапы монтажа внутридомовых труб

1. Все начинается с проекта. Необходимо подготовить подробный проект в котором учесть: количество этажей в доме, ванных и туалетных комнат, наличие подвала
2. Установка стояков. Концами стояки должны быть выведены на крышу и в подвальное помещение. Унитазы нужно расположить как можно ближе к стоякам. В подвале стояки соединяют с выводной трубой, которая ведет наружу. Выводная труба должна быть наклонной. Верхние концы стояков оборудуют обратными клапанами
3. Монтируем подводы для унитазов, соединяем их со стояками
4. Соединяем стояки с выводами от раковин, стиральной машины и прочих устройств
5. Установка сифонов
6. Соединяем подводки и сифоны

Необходимо обращать внимание на углы. Не желательно делать в местах соединения двух труб острые углы, крутые повороты

Такие сцепки повышают риск возникновения засоров и сбоев в работе всей системы.

Все коммуникации должны надежно крепиться к стенам и другим местам соединения.

Советы для внутренних коммуникаций

Внутренняя канализация

• Рекомендуют унитаз соединять со стояком отдельно от других элементов сантехники (раковин, стиральных машин и так далее)
• Для предупреждения заторов в трубах, стояк для унитаза располагают ниже, чем от всех остальных элементов. На одной разводной трубе может быть несколько выводов, все зависит от производительности подключенных устройств и пропускной способности самой трубы
• Диаметр подводящей трубы, должен быть не меньше чем диметр прибора к ней подключенного
• Стояк под унитаз не должен быть меньше отводного отверстия примерно 100 мм
• Душ, раковины и другие устройства должны быть не далее чем 3 метра от стояка. Унитазы не далее чем 1 метр
• Подводящие трубы от 3 до 5 метров в длину делают из 70 мм, от 5 метров – 100 мм

После завершения монтажа внутренних труб и систем, можно переходить к внешним.

Как сделать дренаж на участке своими руками: отводим излишки воды на разных типах почвы, правильно и недорого (20 Фото & Видео) +Отзывы

Порядок выполнения работ

                Канализация загородного дома
своими руками строится поэтапно:

1. Земляные работы. По заранее составленной схеме
   производится разметка и выкапываются траншеи, углубления под септик и колодцы. Необходимо
   следить за соблюдением уклона.
2. Погружение в гнезда септика и колодцев. Сразу
   производится утепление и засыпка пазух, свободными оставляют только участки
   присоединения трубопроводов.
3. Установка фильтрационного колодца. Сначала
   насыпают слой гравия и песка для впитывания осветленной воды, после этого
   погружают сам колодец (обычно используют бетонные кольца). Соединяют септик и
   колодец трубопроводом.
4. Укладка трубопроводов. Процесс начинают от дома,
   с верхних точек, и ведут к колодцам и септику. Надо постоянно следить за
   соблюдением уклона, обеспечивать герметичность соединений.
5. Утепление труб, засыпка траншеи.

На этом монтаж канализации загородного дома считают завершенным. Производятся испытания, начинается эксплуатация системы.
