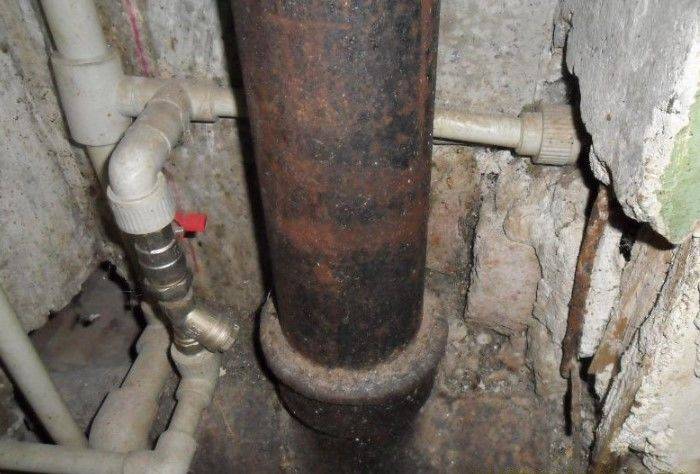

Чугунная канализация

Сборка трубопроводов систем канализации

Соединение чугун – чугун

Для удобства монтажа трубопроводов широко используется труба канализационная чугуная раструбная.

Соединение двух чугунных труб

Сборка чугунных труб включает такие этапы:

• Прямая часть чугунной трубы вставляется в раструб уже установленной трубы.
• Образовавшийся зазор между внутренней частью раструба и наружной частью трубы необходимо зачеканить просмоленной паклей. Пакля забивается деревянной лопаткой при помощи молотка до заполнения 2/3 раструба.
• 1/3 заполняется уплотнителем без пропитки (пропитка ухудшает сцепление с цементом).
• Раствором цемента (марок 400 или 300) заполняют раструб. При этом применяют пропорцию воды к цементу как 1 к 9. Вместо раствора цементного можно применять раствор асбоцементный (асбоцементные волокна и цемент в соотношении 1 к 2).
• Раствор утрамбовывается, а поверх укладывается мокрая тряпка, чтобы предотвратить появление трещин до высыхания.

Монтаж труб из чугуна поэтапно

При забивке пакли следует внимательно следить, чтобы отдельные пряди не попали внутрь трубы. Посторонние предметы внутри трубопровода ведут к засорам.

Соединение частей трубопровода из чугуна должно быть герметичным. Улучшить качество стыковки может применение силиконового герметика вместо цементного раствора. Но стоимость герметика значительно превышает стоимость раствора, что увеличивает себестоимость монтажа.

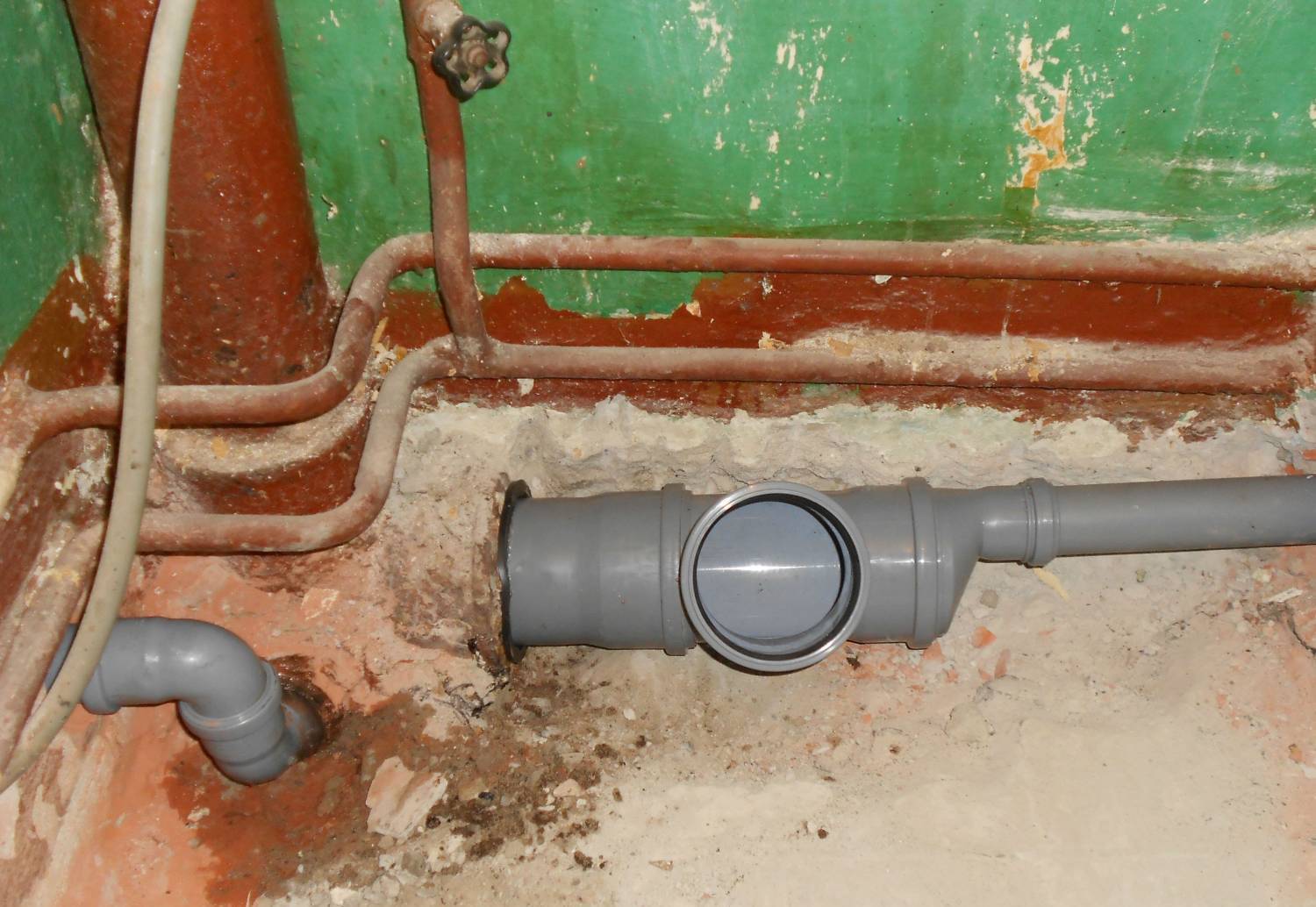

Соединение чугун – пластмасса

Для соединения трубы канализационной из чугуна с трубой из полимера используют переходник и герметик силиконовый. Герметик наносят на внутреннюю часть раструба чугунной трубы (для заполнения шероховатости и улучшения сцепки). Затем наносят силиконовый герметик на переход и устанавливают его в раструб.

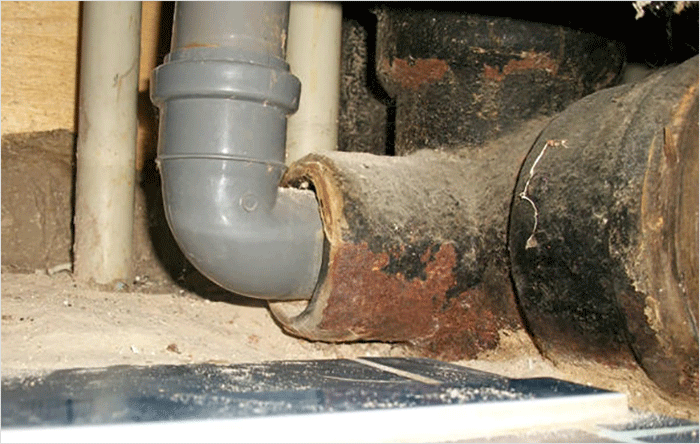

Соединение чугун – пластик

Особенности пластиковых элементов системы

Считается, что замена чугунных канализационных труб на пластиковые позволяет получить более стабильную в работе канализацию. В целом, это мнение верно. Положительные качества пластиковых трубопроводов:

• малый вес, отсутствие нагрузки на несущие конструкции;
• гладкая поверхность, меньше риск появления жировых наслоений;
• простота, высокая скорость монтажа;
• долговечность;
• устойчивость к коррозии;
• наличие полного комплекта доборных элементов;
• возможность поменять трубы своими руками;
• привлекательный внешний вид.

Недостатки пластиковых элементов:

• высокий уровень шума;
• относительно низкая прочность;
• высокий коэффициент температурных расширений материала.

Наличие недостатков не пугает пользователей. Замена чугунной канализации на пластиковую становится нормой. Лишь в некоторых домах еще остаются старые трубы, до которых еще не дошла очередь.

Пластиковые элементы превосходят альтернативные виды по всем показателям. Они дешевы, позволяют получить любую конфигурацию системы. Пользователи считают основным достоинством скорость сборки, наличие любых комплектующих.

Зачеканка

Такой метод применяется давно. Он используется при монтаже чугунного трубопровода. В данном случае не применяют резиновые уплотнители. Стыки участков коммуникаций герметизируют посредством пакли (подмотка изо льна). Для упрочнения используется цементный раствор. Этот метод применяется в случае, когда неплотность между стенками чугунных и пластиковых труб составляет 3-5 мм. Инструкция по монтажу коммуникаций с помощью метода зачеканки:

1. На пластиковую трубу наносится сантехническая паста, сверху наматывается пакля. Глубина зачеканки составляет 2/3 от длины раструба.
2. Изделие заводят в чугунный трубопровод до упора.
3. Утрамбовывают паклю, используя узкий шпатель, отвертку.
4. Оставшуюся 1/3 часть раструба заполняют полимерцементным раствором. В домашних условиях его готовят из цемента, воды и клея ПВА.

Преимуществом этого метода является высокая степень надежности. Если резиновый переходник эксплуатируется на протяжении 8-10 лет, то благодаря методу зачеканки стык трубопровода будет служить намного дольше. У него есть и недостатки. Так, отмечают необходимость выждать 1-2 дня, пока цементный раствор застынет. На протяжении этого периода пользоваться трубопроводом нельзя. Это приведет к деформации шовного соединения, что в будущем станет причиной разрушения полимерцементного слоя, и появлению течи.

Размеры чугунных и пластиковых труб

Внутренняя канализация подавляющего числа индивидуальных домов и коммунальных квартир монтируется из двух трубных типоразмеров — 110 мм и 50 мм. Из трубы большого диаметра установлен стояк и смонтирован канализационный трубопровод, соединяющий его с унитазом. 50 мм трубой прокладывают магистрали от кухонных моек, раковин и ванн, душевых кабин к центральному стояку.

Чтобы понять, каким способом лучше произвести соединение чугунной канализационной трубы с пластиковой, полезно рассмотреть их размерные параметры, типовые значения которых для:

Чугуна

Стоит отметить, что размеры любых труб из металлов задаются условным проходом Ду, которой примерно равен диаметру их внутреннего проходного канала.

Для трубного чугуна это внутреннее сечение в 50 и 100 мм. Чтобы определить наружные размеры в окружности, к данным цифровым значением необходимо добавить толщину трубной стенки S. Для 50 мм трубы ее стандартное значение 4 мм, для 100 мм трубы — 4,5 мм. В результате элементарных вычислений получаем наружные диаметры труб 58 и 109 мм.

Что касается размеров их раструбовых отводов, то внутри они имеют конусную форму, которая оптимально подходит для состыковки зачеканкой. У 50 мм трубы размеры раструба изнутри 65 — 72 — 76 мм, у 100 мм — 118 — 123 — 127 мм. Следует отметить, что в указании размеров переходных фасонных элементов проставляют средние значения – 72 и 123 мм.

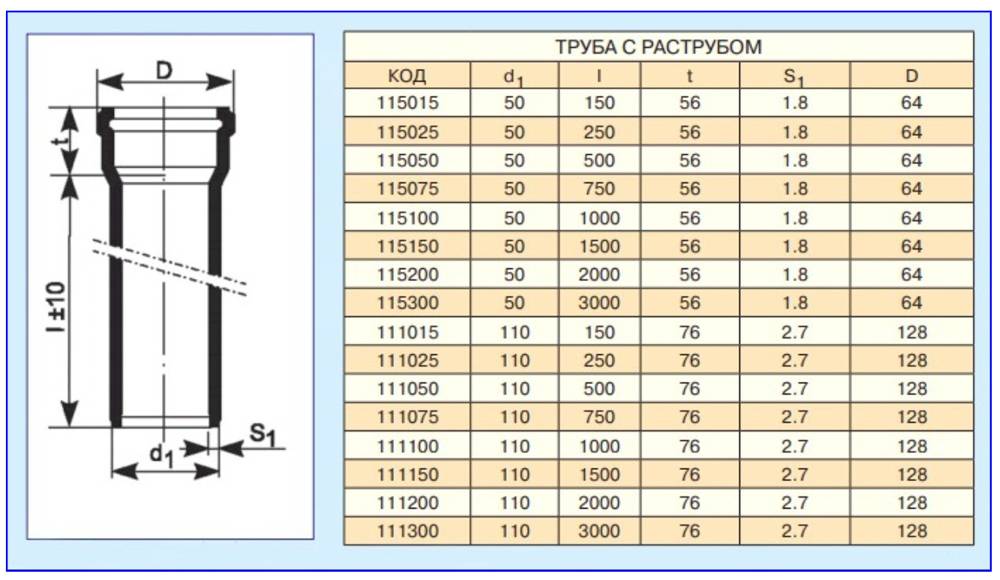

Пластика

Для внутридомовой канализации повсеместно используют пластиковую трубу из поливинилхлорида (ПВХ) серого цвета. Ее размерные параметры задаются наружным диаметром, типовые значения которого 50 и 110 мм. При рассмотрении любых способов их подключения внутренние размеры в окружности и толщина стенок (может существенно меняться у изделий с разными классами кольцевой жесткости SN) не играют никакой роли — все соединения ПВХ производятся снаружи на трубу.

Применение подмотки

Хотя данный метод чаще всего применяют для стыковки между собой чугунных труб, он с успехом может использоваться и для смешанных соединений. Способ заключается в намотке на пластиковую трубу специального сантехнического уплотнителя, в роли которого могут использоваться как современные материалы, так и проверенная временем льняная пакля.

Для начала конец пластиковой трубы вставляют в раструб и отмечают место, до которого

Соединение пластиковой муфтой

она заходит внутрь. Далее этот отрезок условно делят на две неравные части — первая, составляющая 2/3 начиная от края трубы, обматывается паклей, а остальная часть оставляется свободной. Пластиковые коммуникации с намотанной паклей устанавливаются в раструб, после чего нужно провести зачеканку соединения — в свободное пространство добавляют еще пакли, уплотняя ее при помощи узкого шпателя либо любого другого подходящего инструмента.

После окончания процесса зачеканки оставшаяся часть щели заливается смесью цемента с клеем ПВА, либо обычным цементом марки М400. В силу того, что при высыхании на цементе могут появиться трещины, место стыка периодически смачивают водой или наматывают поверх мокрую тряпку.

Преимущество способа стыковки в том, что пакля имеет свойство со временем уплотняться, так что вы получите гарантию отсутствия протечек в местах соединения. В качестве подмотки часто выступает не только лен, но и такие современные материалы, как ФУМ лента и сантехническая нить. Последняя являет собой несколько усовершенствованную паклю с нанесенной масляной пропиткой, которая отталкивает воду.

Способы соединения

Разберемся, как заменить чугунную канализацию на пластиковую. Поскольку, в отличие от водопровода, канализация – это безнапорная система, то при монтаже трубопровода редко прибегают к сварным соединениям.

Как правило, используются соединения «в раструб». Реже используют специальные фитинги. Сначала опишем способы соединения, которые можно использовать, если раструб чугунных труб остался цел.

Уплотнитель из резины

Такое соединение труб осуществляется довольно быстро и просто. Прослужить соединение может 8-10 лет, после чего, скорее всего, потребуется замена резиновой прокладки. Перед тем, как соединить пластиковую трубу с раструбом чугунной, нужно проделать следующие операции:

• тщательно очистить все детали, необходимо удалить остатки предыдущих уплотняющих материалов и грязь;
• далее нужно подготовить резиновый уплотнитель, на него наносят герметик (по внешней стороне;
• подготовленный уплотнитель нужно вставить в чугунный раструб.

Теперь осталось только с усилием вставить гладкий конец канализационной трубы из пластика в раструб. Глубина введения – 5-8 см.

Зачеканивание

Это традиционный метод, его много лет используют для создания соединений чугунных труб. Но зачеканка подойдет и в том случае, если планируется соединить пластиковую трубу с чугунной, имеющей раструб. Способ выполнения работы:

• на гладкую часть подготовленных пластиковых труб наматывается подмотка изо льна, наматывают материал в несколько слоев;
• теперь можно вставлять полимерный элемент в чугунную трубу;

Преимущество этого метода соединения в том, что оно получается очень прочным. Если резиновый уплотнитель придется менять через несколько лет, то такое соединение прослужит намного дольше.

Недостаток способа в том, что раствору нужно дать время на высыхание, поэтому пользоваться канализацией можно будет только через пару суток, а при установке резинового уплотнителя ждать не придется.

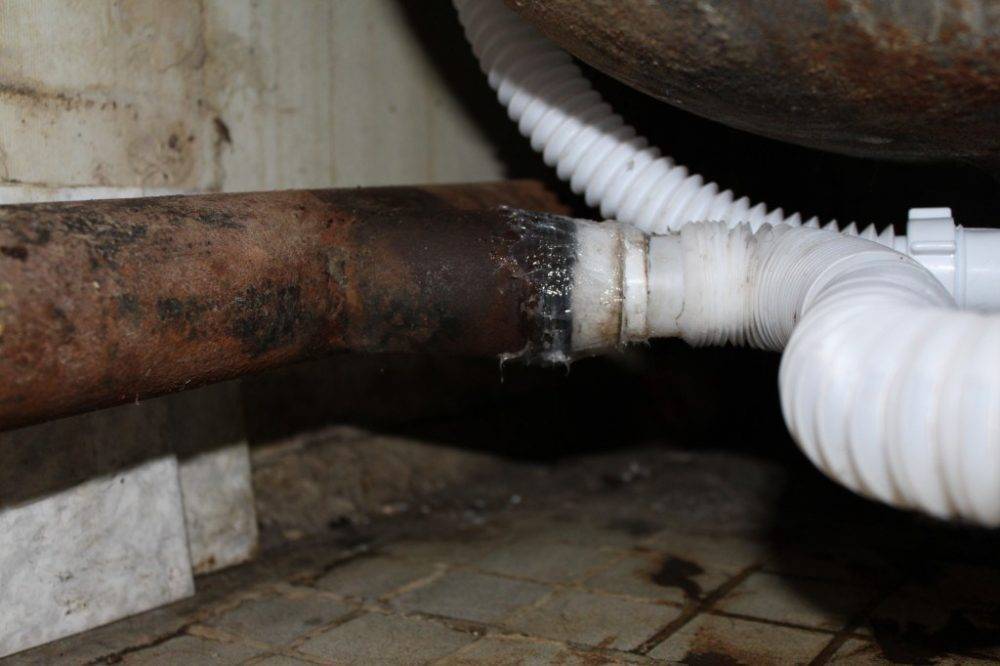

Силикон

Этот способ соединения чугунных деталей трубопровода с пластиковыми используется в том случае, если после введения пластиковой детали в раструб остается зазор шириной не более 2 мм. В этом случае, использовать зачеканку нерационально, намного удобнее воспользоваться сантехническим силиконом. Порядок работ:

• деталь из пластмассы, а также внутренняя часть чугунного раструба должны быть очищены самым тщательным образом. Кроме того, место соединения необходимо просушить;
• пластиковый элемент вставляют в раструб, после чего при помощи строительного пистолета зазор между деталями трубопровода заполняют силиконом. Нужно стараться, чтобы силикон располагался не только по поверхности раструба, он должен заполнить щель. Причем, чем глубже проникнет материал вглубь, тем более надежным будет соединение;
• теперь нужно дать силикону застыть, на это уйдет 3-5 часов в зависимости от толщины слоя.

Если раструб поврежден

Если раструб поврежден, то способы, описанные выше, не подходят. При выполнении монтажа потребуется приобрести дополнительную деталь – переходник, обеспечивающий переход с чугунной трубы на пластиковую. Порядок действий при соединении элементов трубопроводов такой:

• повреждённый раструб аккуратно срезается УШМ;
• края обрабатывают;
• на подготовленную часть чугунной трубы надевают уплотнительное кольцо из резины и резиновую манжету;

• край резиновой детали смазывают герметиком, затем надевают пластиковый переходник;
• смазывают переходной патрубок герметиком и устанавливают еще одно резиновое уплотнительное кольцо;
• после этого можно вставлять в переходник пластиковую деталь.

Демонтаж крестовины, когда стык заделан серой

Сама соединительная деталь не срезается, однако необходимо удалить ее расширение диаметром 100 мм. Теперь вы сможете работать паяльной лампой в трубе, обеспечивая необходимый прогрев конструкции. Сверху изделия требуется установить асбестовый или металлический щит для регулировки тяги в стояке.

В случае когда внизу около раструба имеются отверстия, например, полученные при монтаже водопроводных труб, через них горячая сера может проникнуть в сантехнический узел соседа снизу. Чтобы этого не произошло, дыры необходимо замазать гипсом или цементным составом. Для устранения небольших расщелин можно применить минеральную вату. Сам же стояк заделывается комком из огнестойких материалов во избежание попадания расплавленной серы.

Прогрев производится равномерно, изменяются только угол наклона и направленность движения огня. Этот процесс необходимо контролировать, иначе раструб может расколоться, о чем свидетельствует мощный хлопок. Однако такое случается редко. Обычно лопаются трубы из чугуна низкого качества.

Так или иначе, если просвет паза позволяет, перед началом работы рекомендуется вычистить как можно больше серы, используя дрель с удлиненным сверлом или перфоратор, но без победитового наконечника. Необходимо учитывать, что разогретая жидкая сера может затечь внутрь или выплескаться наружу. Однако при остывании она довольно быстро принимает твердое состояние. Застывшие кусочки лучше откладывать на некоторое расстояние от пламени горелки.

Использовать противогаз или специальные маски до того, как сера начнет гореть, не требуется. Однако не стоит забывать о том, что от сильного огня жидкое вещество может закипеть и начать брызгать наружу. Чтобы защитить лицо и глаза, при работе с нагревающими элементами рекомендуется надевать специальные очки.

Периодически нужно проверять подвижность крестовины, покачивая или ударяя молотком с разных сторон. Как только вы заметите, что появляется люфт, необходимо прекратить нагрев и приступить к извлечению детали с использованием двух разводных ключей. Требуется аккуратно раскачать элемент в разные стороны, затем поднять его вверх.

Нужно быть предельно осторожными, ведь края крестовины довольно хрупки и могут раскрошиться при захвате ключами.

Если на поверхности соединительной детали трубопровода остались капли горящей серы, ее можно опустить в металлическое ведро, заполненное холодной жидкостью. Далее необходимо очистить внутри раструба остатки серы и сажи, используя старую стамеску или острый перочинный нож. Только после полного остывания воронкообразного расширения можно приступать к установке пластикового стояка.

Предмонтажная подготовка чугунных труб

Как уже было упомянуто выше, из-за большого веса чугунных изделий их доставка до места работы и сборка значительно затруднены. Поэтому, а также в целях безопасного и долгого функционирования обустроенного трубопровода перед началом работы с изделиями необходимо проверить их на наличие всевозможных дефектов.

Кроме того, материал обладает повышенной хрупкостью, поэтому, даже уронив изделие с небольшой высоты, можно непоправимо его испортить.

Чтобы исключить такие факторы, нужно перед непосредственным началом работ:

• осмотреть торцы и раструбы изделий, отмечая наличие или отсутствие неровностей;
• проверить, чтобы по длине трубы не было существенных колебаний диаметра;
• оценить, насколько хорошо покрытие из битума — оно должно быть ровным, однородным, не становиться липким даже при повышенной температуре;
• простучать изделия по всей длине, следя за тем, чтобы звук был однородным и густым;
• проследить, чтобы до начала работ все вспомогательные материалы (цемент, пакля и т.д.) были приготовлены.

Демонтаж

Замена чугунного стояка на пластиковый требует знаний и опыта. Если нет уверенности в наличии того и другого, стоит пригласить сантехника.

До того, как заменить чугунную канализацию на пластиковую, следует убедиться в наличии следующих инструментов:

• перфоратор;
• болгарка;
• шлифовальные диски;
• разводной ключ;
• зубила;
• отвертки.

1 этап. Выявляется место соединения чугунных элементов.

2 этап. Определяется способ соединения. Совмещение тройника с крестовиной и трубой может быть выполнено с помощью:

• серной заливки;
• смеси цемента с полимером;
• зачеканки раствором.

3 этап. Демонтируется чугунная конструкция. Труборезом или болгаркой труба, стоящая вертикально, подрезается на 15-сантиметровые куски. Срез надо делать под углом 15-20 градусов на две трети от периметра.

Вырезанные участки демонтируются с помощью зубила. При этом надо следить за тем, чтобы остатки не попали внутрь канализации.

На заранее отмеренной высоте обрезается верхний край. Параметры высоты должны быть соответствующими фасонному изделию. Разрез ведется в соответствии с горизонтальной линией. Место предстоящего пропила отмечают малярным скотчем.

4 этап. Нижняя часть стояка состоит из нескольких частей. Каждую часть поочередно очищают в местах соединительных швов и выламывают из общей конструкции. Соединительные швы в узлах убираются с применением перфоратора. Остатки раствора удаляются стамеской.

Патрубки стояка, заделанные серой, предварительно нагревают паяльной лампой в месте стыка

О вентиляции многоэтажных домов СНиП

Для создания микроклимата в многоэтажном доме следует обеспечить оптимальную вентиляцию всего здания. Вентиляционный процесс обеспечивает поддержку чистоты (качества) воздушных масс, а также равномерно их распространяет по всему строению.

Схема вентиляции многоэтажного дома

Неприятные запахи, которые могут скапливаться в кухне, ванной, санузле должны удаляться с помощью стояков, вытяжных каналов или вакуумных клапанов. Если первые два варианта разрешается использовать (по СНиПу 41-01-2003), то о третьем – не сказано ничего. Главное, при применении такого рода конструкций, – чтобы они качественно функционировали. Иначе, большое количество вредных веществ и неприятных запахов могут возвратиться обратно, что не принесет пользы никому.

Учитывая это обстоятельство, собственники отдельных квартир многоквартирных домов устанавливают вакуумные клапаны (они же не запрещены, хотя и не разрешены).

Нарушение целостности труб

Еще одна причина, вследствие которой возникает необходимость замены – образование трещин, свищей, разломов. При наличии таких дефектов систему считают изношенной и требующей немедленной замены.

Нормы эксплуатации чугунной канализации для многоквартирных домов – 25 лет. При необходимости замены ремонтные работы проводятся централизованно – во всех квартирах в определенные сроки. Демонтаж и установка канализационных труб только в одной квартире причиняет массу неудобств соседям. Но как убеждены мастера, это не окажет особого влияния на функциональность системы и эффективность прохождения сточных вод. Причина, как правило, в образовании заторов в местах стыков чугунных изделий с пластиковыми деталями.

Установка тройника

После извлечения старых элементов приступают к установке нового тройника. Для этого необходимо выполнить следующие действия:

• тщательно очистить нижний раструб стояка от остатков уплотнителя и прочих наслоений;
• нанести на стенки раструба слой герметика и вставить в него новый узел;
• на верхнюю часть стояка надеть проходную муфту и надвинуть ее вверх так, чтобы выступал торец трубы;
• в раструб установленного элемента тем же способом вставить отрезок прямой трубы того же диаметра. Его надо подогнать по длине так, чтобы после установки в раструб оба торца оказались как можно ближе друг к другу;
• сдвинуть прямую муфту вниз и соединить верхнюю часть стояка с нижней.

После этого к новому отводу присоединяют горизонтальную часть системы — тройник на 110 мм и трубу диаметром 50 мм. Подключают унитаз, герметизируют все соединения и проверяют систему на работоспособность. Если все действия выполнены правильно, протечек или других проблем возникнуть не должно. Периодически необходимо производить обслуживание чугунного тройника в стояке канализации. Это позволит удалить наслоения или жировые отложения, создающие засоры. Для обслуживания рекомендуется установить ревизию — элемент со смотровым люком. Его ставят поверх основного узла и используют для разных ремонтных работ.

Особенности монтажа

Монтажные работы состоят из следующих этапов:

• подготовительных операций;
• демонтажа старых коммуникаций;
• замеров;
• подсчёта нужного количества труб;
• прокладки пластиковых коммуникаций;
• установки переходника.

Подготовка к соединению труб

Необходимые инструменты и материалы

Для проведения монтажных работ потребуется заранее подготовить следующие инструменты:

• киянка деревянная или резиновая;
• уровень;
• маркер;
• болгарка;
• набор ключей или разводной;
• аппарат для сварки пластика.

На основе измерений диаметров труб потребуется закупить переходник, а также прокладки, уплотнители, муфты, герметики.

Подготовительный этап

На этапе подготовки важно правильно выполнить демонтаж старых коммуникаций:

• Освободить достаточно пространства.
• Отсоединить всю сантехнику, счётчики.
• При наличии соединений на герметик или цемент необходимо аккуратно их простукивать молотком, а затем извлекать остатки абразивным инструментом.
• Выполнить последовательный демонтаж коммуникаций.

Чтобы демонтировать стояк, нужно выполнить следующее:

• Делаем надпил над тройником выше на 10 см сверху, снизу – на 8 см. Глубина должна составлять меньше половины диаметра коммуникаций.
• Внутрь верхнего надпила вставляем стамеску и начинаем выбивать конструкцию. Сила удара подбирается такой, чтобы расколоть чугунное изделие. Осколки извлекаются и удаляются.
• Отверстие затыкается полиэтиленовой плёнкой.
• В нижний надпил вставляется лом и расшатывается соединение. При необходимости используют перфоратор для удаления цемента. При возникновении сложностей тройник срезается болгаркой на расстоянии от раструба более 3 см.
• Торцы обрабатывают болгаркой до чистого металла.

После демонтажа следует выполнить все необходимые замеры. Затем нужно купить материалы. Перед проведением работ отключается подача воды, подготавливаются средства индивидуальной защиты.

Частые проблемы и ошибки

Основные проблемы и ошибки при соединении:

• раструбы направлены против движения стоков, за счёт чего могут возникать частые засоры;
• не соблюдены уклоны при прокладке, велика вероятность появления застоев, попадание неприятного запаха в помещение;
• коммуникации установлены внатяжку, стыки быстрее теряют герметичность, особенно при резких температурных колебаниях;
• отсутствие хомутов на длинных участках, возможны провисания пластиковых изделий, потеря герметичности, засоры;
• не достаточно герметизированы стыки, появляются протечки;
• при демонтаже старых труб были повреждены новые;
• не удалён старый герметик, неплотное соединение, низкая прочность;
• чугун не очищен в месте соединения от грязи и ржавчины, протекание коррозионных процессов, снижение срока службы коммуникаций;
• не соблюдены условия или сроки твердения герметика, вероятны протечки.

При прокладке участка пластиковых труб потребуется организовать проверочные люки. Они упростят обслуживание, ремонты, осмотры.

Подготовительные работы

Соединение чугунных и пластиковых канализационных труб выполняется поэтапно. Сначала нужно подготовить рабочее место. Освобождают пространство на участке, где будет выполняться ремонт. Необходимо определить вид и количество комплектующих для монтажа. Чаще других используется 2 типоразмера: 50, 110 мм. Если планируется менять канализационную трубу в туалете, используют второй вариант. Коммуникации диаметром 50 мм устанавливаются в ванной.

На следующем этапе рассчитывают количество колен. На открытом участке устанавливается прямая труба. Если помещение небольшое или имеются вступающие элементы, которые мешают установке коммуникаций, предусматриваются повороты на 45-90°. Их количество варьируется в зависимости от конфигурации помещения. Однако чем больше колен установлено, тем сильнее затрудняется отток канализации. Не следует устанавливать больше 2-3 подобных элементов. Перед началом работ необходимо перекрыть водопроводный стояк.
