Виды труб НПВХ для наружной канализации: Инструкция +Фото и Видео

ПВХ- трубы как наилучший материал для наружной канализации

Экономическая выгода

Она будет складываться из следующих показателей:

• Небольшие расходы на транспортировку;
• Финансовая экономия на расходных и комплектующих;
• Малая трудоемкость сборочного процесса;
• Практически полное отсутствие отходов в эксплуатационном процессе;
• Полная экологическая безопасность.

Технические характеристики и особенности соединений

Наружная ПВХ-канализация считается магистралью следующего поколения, которая в скором времени вытеснит из бытовых систем все иные виды труб. Это связано с особенностями монтажа и возможностью работы с повышенным давлением до 10 МегаПаскалей. Множество вариаций установки позволит собрать нужную конструкцию с легкостью:

• Раструбное соединение – данный вид не потребует применения специального оборудования, требуется лишь подобрать трубы по диаметру. Гладкий конец одного изделия попросту вставляется в раструб другого, а герметизация осуществляется посредством резинового уплотнителя.
• «Холодная склейка (сварка)» — для этого метода применяется особый клей, процедура проста и интуитивно понятна, специальное оборудование не требуется.
• Соединение фланцами (разъемное)  — все элементы собираются через фитинги, которые создают всевозможные повороты и ответвления и благодаря которым всю конструкцию можно разобрать.
• Соединение муфтами – это метод используется, когда ПВХ-трубу необходимо соединить с моделью из иного материала (подобная ситуация характерна для ремонтных работ).

Основные характеристики

Канализационные трубы ПВХ должны иметь следующие характеристики:

• прочность,
• надежность,
• долговечность,
• устойчивость к коррозии и деформации,
• простота и удобство монтажа,
• приемлемая стоимость.

Мировой бренд Cosmoplast производит широкую линейку пластиковых труб на протяжении последних тридцати лет.

Производство канализационных труб в «Космопласт» ведется в соответствии с государственными стандартами и строго по ТУ.

Канализационные ПВХ трубы имеют длительный срок эксплуатации. Они служат в несколько раз дольше, чем металлические. Гладкая внутренняя поверхность пластикового трубопровода обеспечивает лучший отток отходов и предотвращает скопление внутренних отложений. Трубы ПВХ канализационные не ржавеют и имеют минимальный коэффициент износа. Пластиковые материалы для наружных труб обладают большей эластичностью, чем металл. Поливинилхлорид устойчив к давлению и деформациям, обладает высокой прочностью, сохраняет эксплуатационные характеристики в широком температурном диапазоне.

Создание наружной канализации с использованием ПВХ труб отличается простотой и не требует больших временных затрат.

На нашем сайте Вы можете ознакомиться со всей линейкой производимой продукции и их размерами (а также скачать каталоги? в т.ч. труба канализационная пластиковая).

Многолетний опыт работы мировой компании Cosmoplast, применение современных иннновационных методов на производстве позволяет нашей компании добиваться на производстве качества и эффективности, а продуманная политика продаж в свою очередь обеспечивает нам возможность предлагать каждому клиенту индивидуальные условия покупки (исходя из региона и объёма). По всем позициям действует гибкая система скидок, особенно если наши партнёры реализуют все категории производимых нами товаров.

Особенности НПВХ

Сырьем для изготовления является непластифицированный поливинилхлорид.

Отсутствие пластификаторов в химической формуле материала делает продукцию из него более жесткой и прочной. Благодаря особому строению молекулы поливинилхлорида, а именно крестообразным связям между атомами, придающими веществу твердость и устойчивость, НПВХ может выдерживать значительно большие механические нагрузки чем другие полимеры.

Кроме того, поливинилхлорид без пластификаторов не содержит хлора, а значит, безопасен при использовании.

История применения НПВХ началась с конца восьмидесятых годов двадцатого века. За это время непластифицированный поливинилхлорид зарекомендовал себя как один из самых прочных и устойчивых к механической деформации видов пластика.

Рекомендуем ознакомиться: Пластиковые гофрированные трубы для прокладки электросетей и канализационных систем

Достоинства труб НПВХ

Если говорить об основных преимуществах НПВХ, нельзя не отметить следующее:

гладкая поверхность трубы обеспечивает высокую пропускную способность и не подвергается зарастанию, не позволяет бактериям размножаться на стенках;
трубы из НПВХ негорючие, обладают свойством самозатухания;
не повреждаются в результате замерзания рабочей среды;
изделия инертны по отношению к воздействию химических веществ, поэтому не влияют на изменение вкуса, запаха и цвета рабочей среды;
не подвергаются коррозии даже при длительном использовании;
легко выдерживают гидроудары и внешнее давление;
длительный срок эксплуатации;
небольшой удельный вес: труба НПВХ по массе превосходит массу воды, поэтому не всплывает, что важно, например, при наличии большого скопления жидкости в скважинах.

Если говорить о стоимости таких труб, то они значительно дешевле, чем металлические, в частности — стальные. Даже если включить в стоимость все необходимые соединительные элементы, то себестоимость и цена работы трубопровода из НПВХ обойдется значительно дешевле. Однако изделия НПВХ дороже, чем трубы из ПНД, но при этом стоимость компенсируется и более высокими эксплуатационными характеристиками, поскольку такие трубы изготавливаются только из первичного сырья.

Недостатком НПВХ считается его относительная хрупкость в результате температурного воздействия: при t ниже — 45°С, труба становится ломкой, а t выше 50°С, становится причиной того, что материал начинает плавиться и выделять токсичные вещества.

Виды и ассортимент

Производители, для удобства, пишут не полное название а в сокращенном виде. И сокращение НПВХ означает, что при изготовлении данной продукции использовался немодифицированный поливинилхлорид.

Именно это и позволяет использовать его для производства труб, так как привычный всем нам обычный ПВХ – мягкий материал и для изготовления труб просто напросто не подходит. Однако, если к стандартному составу добавить какие то дополнительные компоненты, или использовать при его обработке специальную технологию, то это придаст ему дополнительные качества.

Видео: Трубы для наружной и внутренней канализации.

Сейчас строительный рынок заполнен большим разнообразием продукции из этого материала. Трубы из НПВХ используемые при обустройстве канализационных систем отличаются по:

1. назначению;
2. толщине стенки;
3. классу жесткости
4. размеру.

Размер

Для прокладки трубопровода внутренней канализации используются элементы с диаметром: 25 — 50 мм – для отвода от таких приборов как раковины, мойка и т.п., а для стояков и унитаза – 110 — 150 мм и 110 мм соответственно. Наружная магистраль собирается из отрезков диаметром от 110 мм и до 1 и более метра.

Длина труб так же разнообразна, для внешней системы он составляет от 50 см до 6 метров (+ длина раструба), а для внутренней – от 30 см до 2-х метров. Разнообразие по длине обеспечивает возможность прокладки как длинных, так и коротких участков, что уменьшает количество стыков и увеличивает герметичность трубопровода.

Толщина стенки

Для устройства разводки внутри помещения используются трубы толщина стенки которых не превышает 3,5 мм. Они считаются тонкостенными, а так как они не испытывают каких либо перегрузок, то повышенная прочность им не нужна.

Толщина стенок НПВХ труб используемых для наружной канализации начинается от 3,2 мм и заканчивается 15 мм. К тому же, они могут быть трехслойными, то-есть между наружным и внутренним слоями нпвх находится слой вспененного полимера. Именно это позволяет увеличить теплоизоляционные и прочностные показатели и уменьшить вес.

Класс жесткости

От толщины стенки и ее типа зависит и такой показатель как – кольцевая жесткость, т.е способность изделия противостоять давящей нагрузке. По этому показателю трубы НПВХ делятся на следующие классы: SN2, SN4, SN8.

Класс жесткости SN2 используется на участках не испытывающих больших нагрузок. SN4 – для укладки на участках с небольшой динамической нагрузкой и на глубину до 6 метров. Трубы класса SN8 используются для прокладки магистралей на глубине ниже 6 метров или выше 80 см.

Назначение

Вся продукция выпускаемая для канализационной системы различается и по месту ее применения. Это может быть:

• Внутренняя система.
• Наружные сети.
• Напорные сети канализации.

Первая разновидность используется только для устройства разводки внутри помещения. Производятся из немодифицированного поливинилхлорида серого цвета, диаметром от 25 до 150 мм и толщиной стенки до 3,5 мм.

Второй вид выпускается рыжего или коричневого цвета, диаметром от 110 мм и длиной до 6 м. Специалисты не рекомендуют взаимозаменять их, так как труба для внутренней канализации не выдержит специфичных нагрузок и быстро придет в негодность, а установка более прочной трубы во внутреннюю сеть приведет к удорожанию всей системы.

Для напорной канализации выпускаются трубы не имеющие раструба и стыкующиеся при помощи сваривания. Этот вид труб НПВХ способен выдержать большие нагрузки, создаваемые не только давлением почвы, но и насосами.

Особенности труб для наружной системы канализации

• Прочность.
• Жесткость.
• Морозостойкость.
• Переносимость перепадов температуры.
• Стойкость к воздействиям агрессивных веществ.
• Долговечность.

Внешние канализационные системы могут быть из разных материалов, но обязательно должны обладать необходимыми особенностями.

Характерные признаки:

1. Оранжевый цвет. По цвету легко обнаружить труби при ремонтных работах.
2. Утолщенные стенки. Для перенесения больших нагрузок.
3. Материалы повышенной стойкости.
4. Длительный срок эксплуатации.
5. Высокая стойкость к перепадам температуры, но может потребоваться утепление.

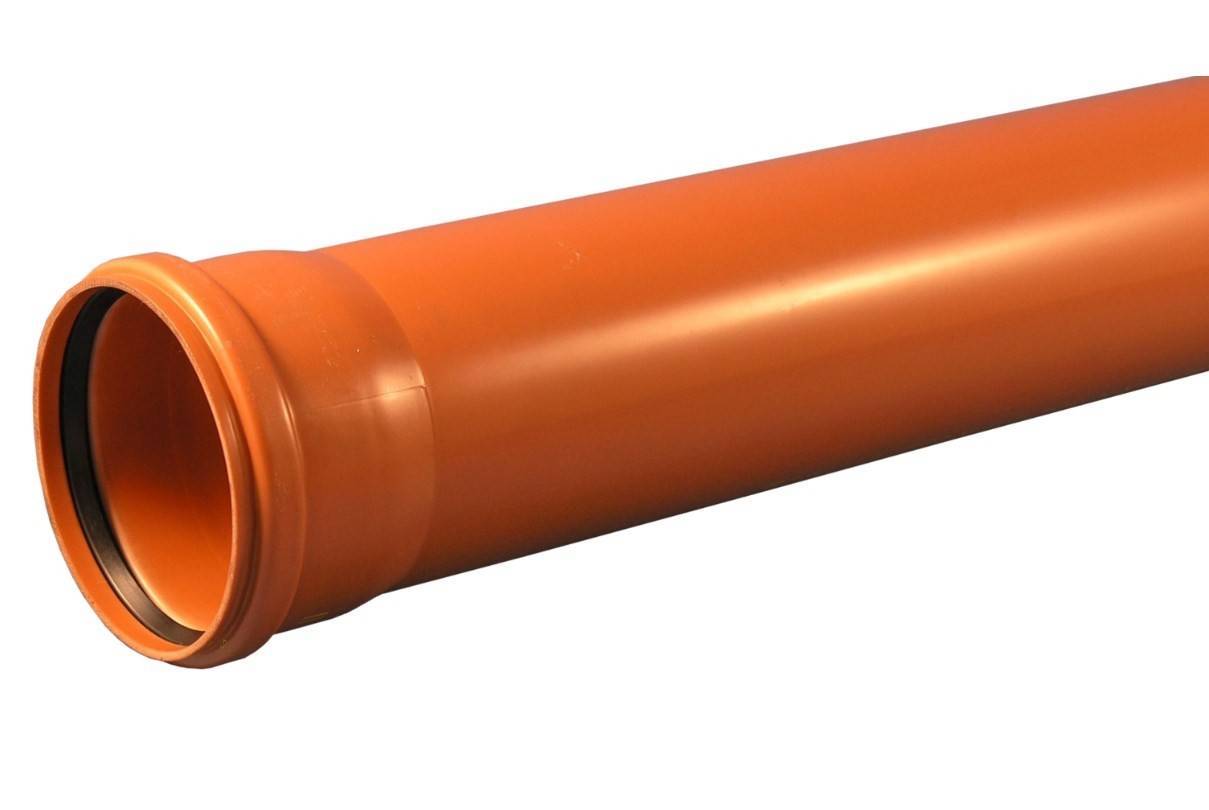

Пластиковые

Популярны из-за легкого веса, гладкой поверхности, износостойкости и долгой службы. Поливинилхлорид – доступный пластик. Устанавливается в коллекторных и ливневых системах. К недостаткам можно отнести усиленный износ от агрессивных веществ, кислот и масел. Они не применяются для постоянного прохождения горячей жидкости. Так же стойки к повышенному давлению. По безнапорным жидкость должна передвигаться самотеком.

Фото взято: https://uln.remonstr.ru/upload/iblock/378/378532b950e4c9d6d8e8f2c8e827e076.jpg

ПВХ трубы могут состоять из двух слоев

При выборе следует обратить внимание на жесткость материала. Жесткие применяются в промышленности, среднежесткие – подойдут для мест с дорогами, легкие компоненты подходят для прохождения на глубине до 2 метров не на проезжей части. Самые распространенные трубы для канализации с диаметром 10 см

Отлично подходят для загородных домов

Самые распространенные трубы для канализации с диаметром 10 см. Отлично подходят для загородных домов.

Полипропиленовые

Редко применяются из-за недостаточной жесткости. Их прокладывают в песчаных почвах, из них может состоять безнапорная ливневая канализация. У изделий высокая теплостойкость. Они подходят для транспортировки горячей жидкости. Материал не подвергается коррозии, не выдерживает агрессивные вещества, чувствителен к ультрафиолету.

Фото взято: https://www.oma.by/upload/iblock/ead/eadb2b5c44037b8a30e3e26ed4e476c2.jpg

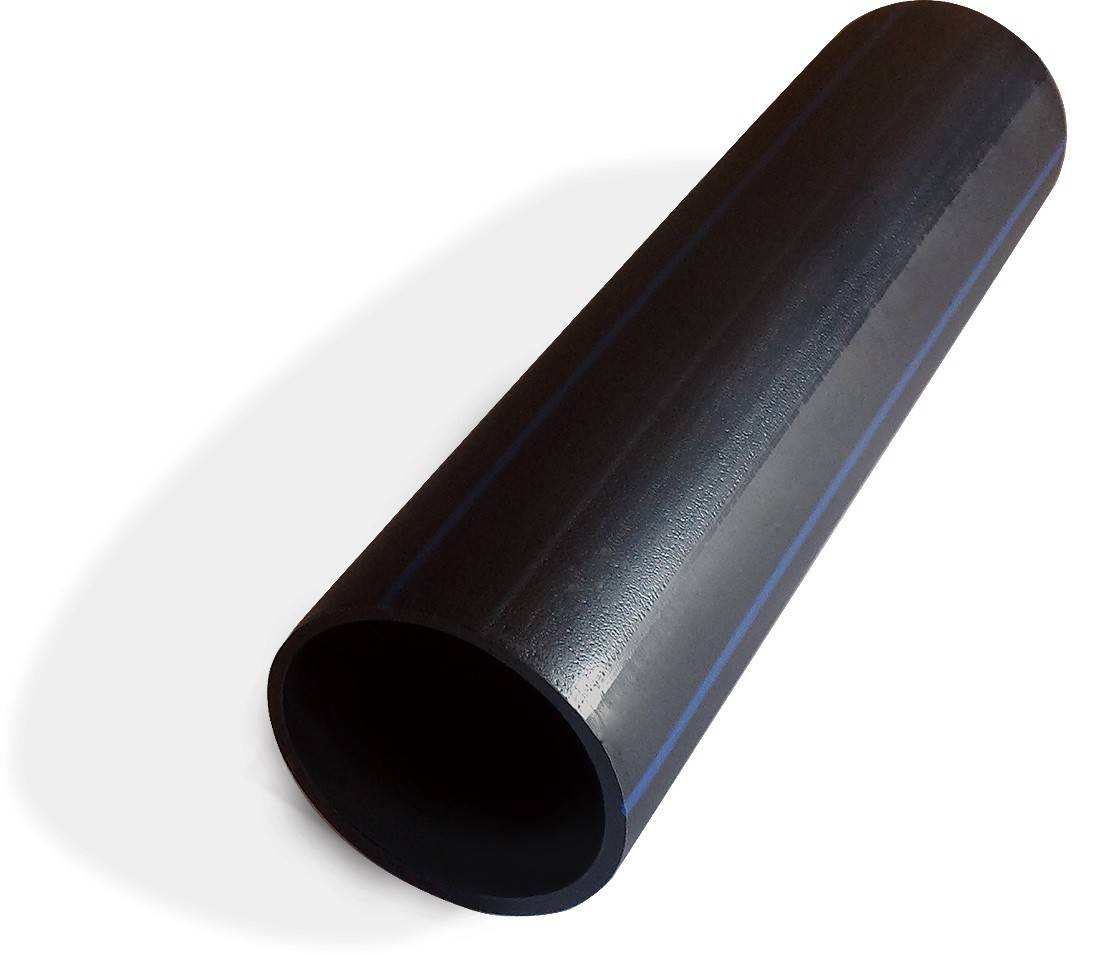

Полиэтиленовые

Наружные напорные системы часто состоят из них. Они устойчивы к гидроударам и активным веществам, служат дольше 50 лет, но восприимчивы к УФ лучам и обладают недостаточной термостойкостью.

Фото взято: https://i.ytimg.com/vi/xo3WmXLxy5w/maxresdefault.jpg

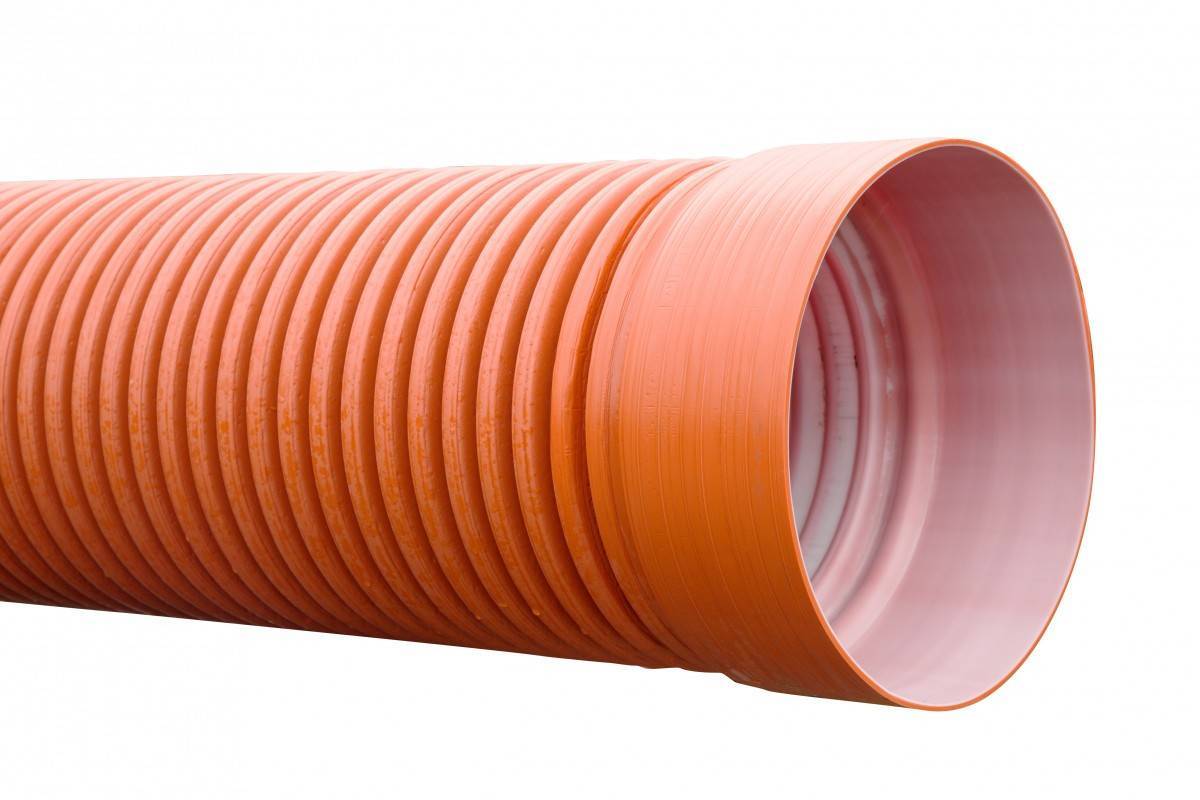

Гофрированные

Обладая повышенной механической жесткостью, гофрированные могут выдержать значительные нагрузки грунта, бывают двухслойными. По двухслойным трубам поток проходит свободно, не образуются отложения и засоры. Гофрированные могут быть сделаны из разных полимеров, чаще всего выбирают поливинилхлорид.

Фото взято: https://azbuka-sada.ru/image/cache/catalog/product/207-1200×800.jpg

Асбестоцементные

Тубы долговечны, легкие, устойчивы к активным веществам и агрессивной среде, но достаточно хрупкие и подвергаются механическим воздействиям.

Фото взято: https://spektr-baza.ru/assets/images/products/291/42.jpg.jpg

Керамические

Выдерживают любые жидкости, обладают высокой химической инертностью. Из-за уникальной внутренней среды в них не образуются налеты и отложения солей. Они стойки к любым температурам и обладают простотой прокладки. Их длина небольшая, поэтому приходится делать много стыков. К недостаткам можно отнести только хрупкость.

Фото взято: https://m-strana.ru/upload/sprint.editor/6db/6dbf89b37d4adec0da7bf36834405233.jpg

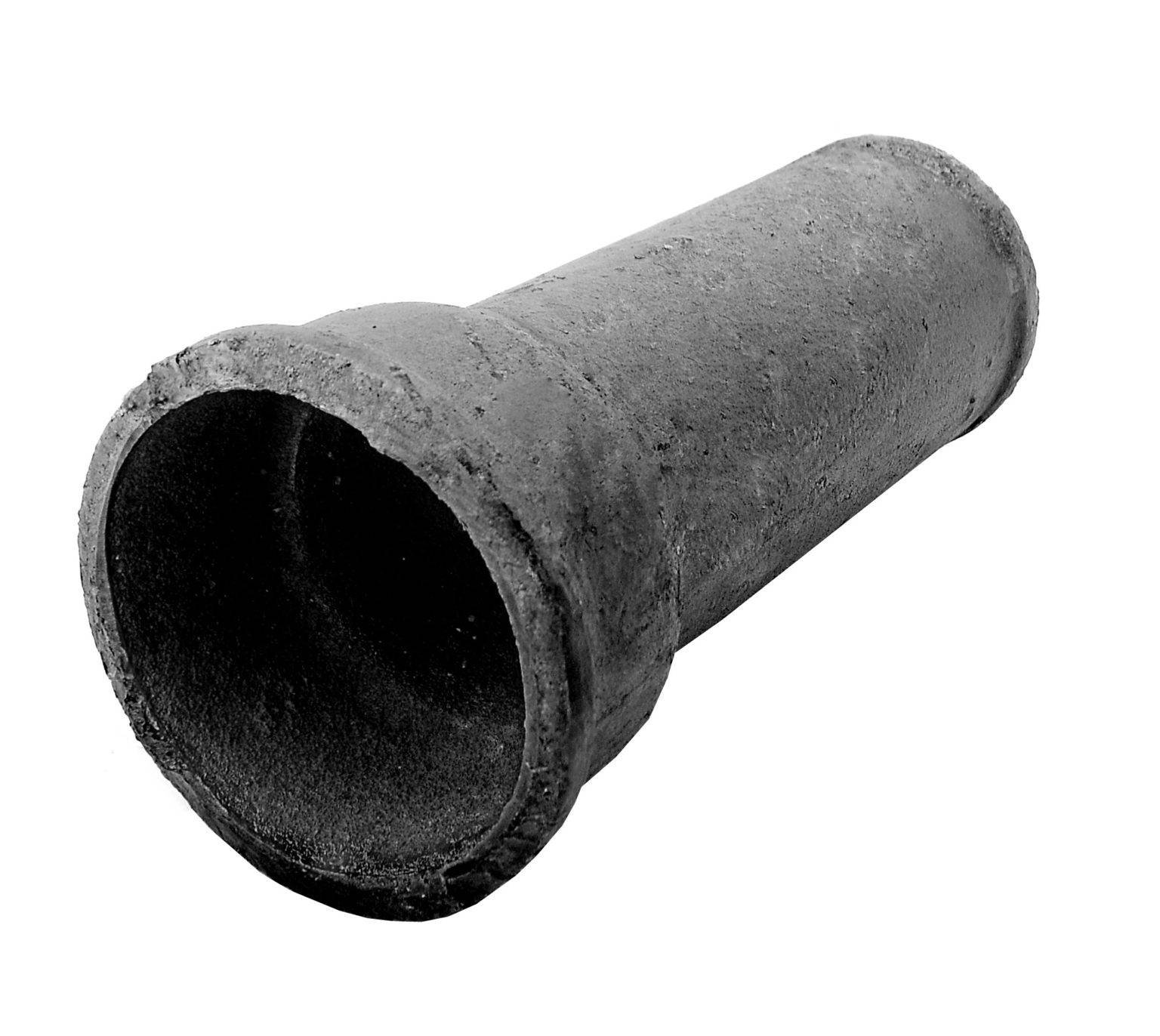

Чугунные

Трубы обладают уникальной прочностью, способны выдержать любые нагрузки, но обладают большим весом и склонностью к внутренним отложениям. У них высокая цена. Они подходят не для всех видов почвы. Чугунные применяют в промышленных системах.

Фото взято: https://komplektov.ru/files/product/2016-09/14714730165470.jpg

Чтобы выбрать трубы для наружной канализации, следует качественно изучить преимущества и недостатки всех вариантов!

Материалы для создания наружных канализационных сетей

Самыми распространенными типами материалов, из которых изготавливают трубы для канализации наружные, считаются:

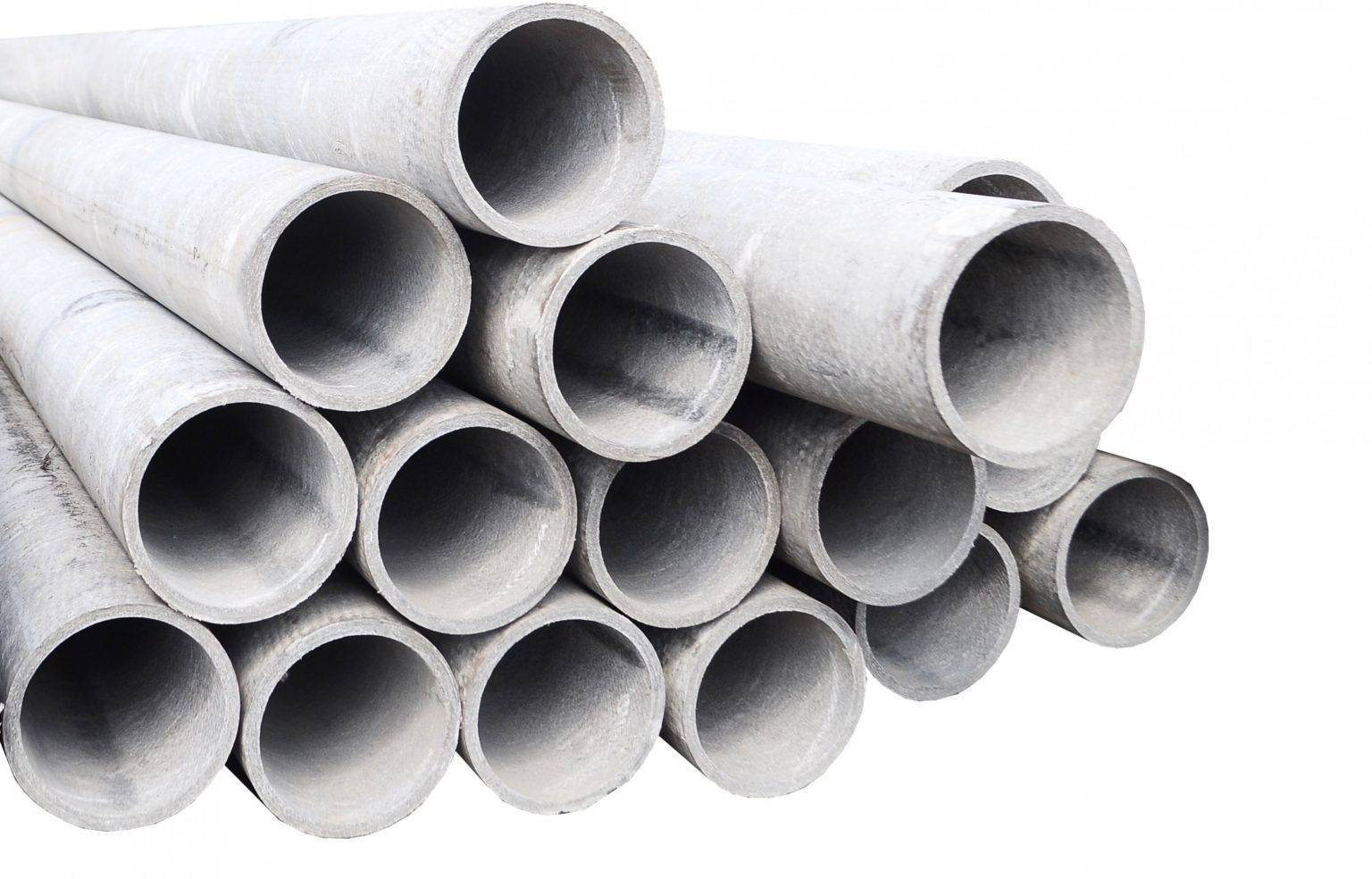

Асбестоцементные трубы

1. Асбестоцемент. Трубы изготавливаются из смеси асбестового волокна и портландцемента. Долговечные трубы, с малым весом и гладкой внутренней стороной, характеризуются хорошей пропускной способностью, но слишком хрупкие, неустойчивые к механическим повреждениям.
2. Чугун. Это буквально «классика» канализационных систем. Такие трубы надежны, устойчивы к химическим и механическим воздействиям. Трубы соединяются в раструб, что обеспечивает герметичность. Однако монтаж может быть затруднен из-за большого веса труб — если создается трубопровод большого диаметра, то без подъемной техники не обойтись. Кроме того, чугун быстро разрушается из-за воздействия соляных растворов или солонцовых почв.
3. Керамика. По некоторым эксплуатационным
   свойствам даже превосходит чугун. Трубы долговечны, не корродируют, длительное время сохраняют гладкость внутренних поверхностей. Однако они хрупкие и выпускаются короткими, так что в протяженной инженерной сети окажется слишком много стыков.
4. Полимеры. К ним относятся полипропиленовые, полиэтиленовые и трубы ПВХ для канализации. Пластиковые трубы недороги, не требуют специализированного инструмента для монтажа, устойчивы к различным химикатам.
   Полипропиленовые трубы эластичные и легкие, что позволяет проводить монтаж с максимальной скоростью. Кроме того, они устойчивы к образованию наростов и различным агрессивным средам.
   Что касается полиэтиленовых труб, то они морозостойки и невосприимчивы к температурным перепадам.

Разновидности коммуникаций для напорной системы

На рынке представлены довольно большое количество различных исполнений, которые отличаются родом материала. Соответственно каждый из вариантов обладает особым набором характеристик, что позволяет подобрать напорные канализационные трубы для эксплуатации в определенных условиях:

1. Железобетонные исполнения. В случае использования таких труб в ливневой канализации можно говорить о самотечной системе, так как большую часть времени стоки продвигаются естественным путем. Но все же такой вид коммуникаций используется и в качестве напорных, что обусловлено отсутствием альтернативного решения. Ведь основная характеристика железобетонных труб – крупные габариты, потому как используются они для организации канализационных систем нескольких домов или даже целых микрорайонов. А задействовать в этом случае другой вид изделий (например, полиэтиленовые или ПВХ аналоги) проблематично ввиду больших сложностей при изготовлении и стыковке полимерных труб диаметром в два метров. Железобетонные изделия соединяются в раструб, а шов герметизируют цементным раствором, смолой или плавкой серой, а также битумом.

2. Чугунные трубы. В прежние времена такой род коммуникаций являлся основным при монтаже труб систем канализации, но и сегодня он не утратил актуальности, хоть и популярен заметно в меньшей мере. Чаще всего такое решение используется в случае, когда предполагается механическое воздействие на некоторый участок трубопровода. Например, при прокладке на небольшой глубине под проселочной дорогой, где часто проезжают грузовые автомобили.

3. Труба канализационная напорная ПВХ. Очень популярное решение, что обусловлено набором характеристик такого рода изделий, позволяющих быстро и легко смонтировать трубопровод большой протяженности: малый вес, удобство и простота процесса укладки, длительность эксплуатации, герметичность стыков за счет применения резиновых колец для уплотнения.

4. Асбестоцемент хоть и относится к напорным коммуникациям, однако, максимальный порог выдерживаемого давления без повреждений – 4 кгс/кв. м. Дополнительно к тому данный вид изделий еще и весьма хрупкий, в особенности велик риск при транспортировке. Но есть и плюсы: устойчивость к низким температурам и агрессивным веществам, доступная цена, не проводит электричество.
5. Полиэтилен. Данный вид изделий во многом схож с таким вариантом, как трубы для напорной канализации ПВХ, но отличается большей гибкостью и эластичностью, имеет более толстые стенки. В то же время монтаж трубы для напорной канализации ПНД будет несколько сложнее — понадобится применение сварки или компрессионных фитингов.

Соответственно, одними из наиболее подходящих вариантов являются коммуникации из поливинилхлорида и полиэтилена. Каждый из них имеет больше плюсов, чем прочие аналоги.

Отличие труб из ПВХ от других полимеров

Поливинилхлорид для производства труб выгодно отличает его от других полимеров.

• Низкая себестоимость ПВХ благодаря тому, что этот полимер имеет высокий коэффициент жесткости, а значит малый вес продукта при высокой прочности.
  Также стоимость снижается за счет того, что ПВХ производится на самом начальном этапе переработки нефтепродуктов, в отличие от других аналогичных полимеров. Большое количество производственных линий и накопленные знания также снижают стоимость продукта.
• Устойчивость к воздействию тепла и химических соединений.
• Способность выдерживать большие нагрузки.

Требования к трубам для внешней канализации

Требования к внешним компонентам коммуникации более жесткие, т. к. они дополнительно подвергаются разным воздействиям (грунтовые нагрузки, атмосферные осадки и пр.). Поэтому от выбора деталей зависит срок эксплуатации наружной системы канализации.

Требования к материалам:

• износостойкость;
• прочность;
• стойкость к нагрузкам грунта;
• устойчивость к воздействию разных температур;
• стойкость к нагрузкам, создаваемым транспортом;
• высокая стойкость к агрессивным компонентам;
• сопротивляемость статическим, динамическим влияниям;
• устойчивость к воздействию подземных вод, которые способствуют смещению стыковочных швов, разгерметизации канализационной системы.

Этим требованиям отвечают стальные, чугунные, пластиковые, керамические, асбоцементные материалы.

Надежность трубопроводных коммуникаций зависит от качества стройматериала и правильного выполнения монтажа.

Требования к трубам ↑

Трубы для наружной прокладки канализационных систем должны отвечать определенным требованиям. Общие положения изложены в СНиП 2.04.03-85 – своде норм и правил организации наружной канализации.

В нем приводятся требования и нормативы по выбору материала, условиям монтажа и эксплуатационным требованиям.

В зависимости от параметров сливной системы (протяженность, объем сточных вод, максимальный объем) и климатических особенностей региона, выбирают трубы с наружным диаметром от 100 до 2400 мм.

Независимо от вышеизложенных параметров, трубы для наружной канализации должны отвечать следующим требованиям:

• повышенная механическая прочность. Они не должны деформироваться и терять герметичность при изменении давления грунта на стенки;
• химически нейтральны к агрессивным биологическим средам. При взаимодействии со сточными водами внутренняя поверхность трубы не должна подвергаться утончению или изменению геометрии;
• при перепадах температуры их форма не изменяется, жесткость не уменьшается;
• соединительные элементы трубопровода герметичны, способны выдержать допустимые отклонения геометрии трубы;
• внутренняя поверхность трубы обладает достаточным коэффициентом трения скольжения для беспрепятственного прохождения сточных масс.

Соблюдение этих условий необходимо для проектирования наружной канализации, а в частности – при выборе труб для ее реализации.

Срок эксплуатации скважин

Какая обсадная колонна самая надёжная?

1. На данный момент самой надёжной является конструкция из полимерных труб НПВХ, несмотря на то, какая будет использоваться колонна: двухтрубная или однотрубная. Данная скважина прослужит более 50 лет. Гарантийный срок скважины из труб НПВХ 10 лет.
2. Не менее надёжная конструкция – двухтрубная обсадная колонна (наружная металлическая обсадная труба 133 мм с муфтовым соединением и дополнительная пластиковая ПНД труба 117 мм). Колонна получается прочной за счёт металла, а пластиковая исключает возможность коррозий. Гарантия на скважину с муфтовым соединением 10 лет.
3. В целях экономии можно выбрать двухтрубную конструкцию с резьбовым соединением (“труба в трубу”): металлическая диаметром 133 мм и пластиковая ПНД 117 мм. Скважина с такой конструкцией прослужит 45-50 лет. Гарантия – 5 лет.
4. Самый экономный вариант, однотрубная конструкция – металлическая обсадная колонна с открытым водозаборным стволом. Однако такую конструкцию можно использовать не для всех разрезов и уровней воды. Такая скважина будет функционировать 30-35 лет.

Канализационные системы из поливинилхлорида

Относительно недавно при обустройстве канализации в собственных и многоэтажных домах задействовали чугунную продукцию и металлические фитинги. Для проведения монтажных работ необходимо было применять разную сварку, в основном это была электросварка.

Относительно недавно при обустройстве канализации в собственных и многоэтажных домах задействовали чугунную продукцию и металлические фитинги. Для проведения монтажных работ необходимо было применять разную сварку, в основном это была электросварка.

Другим основополагающим признаком является метод крепежа. Детали могут соединяться двумя способами:

• с помощью уплотнительного кольца;
• посредством склеивания.

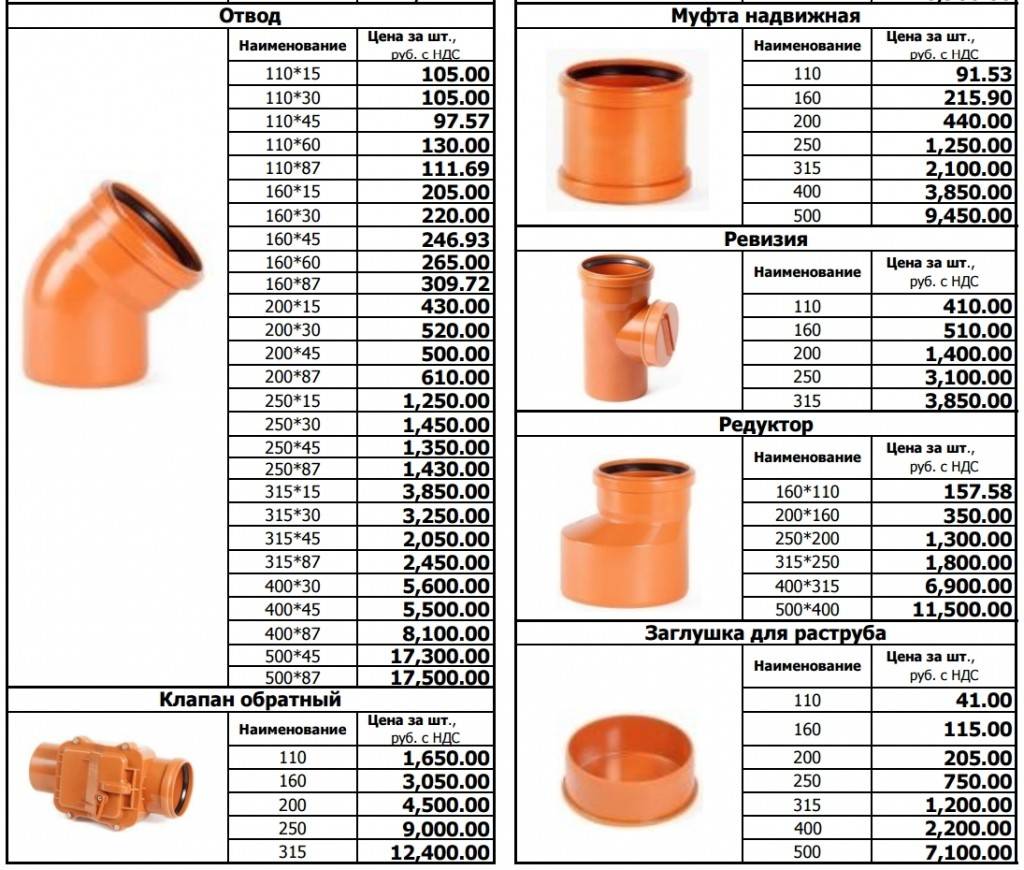

Схема соединения пластиковых труб фитингами

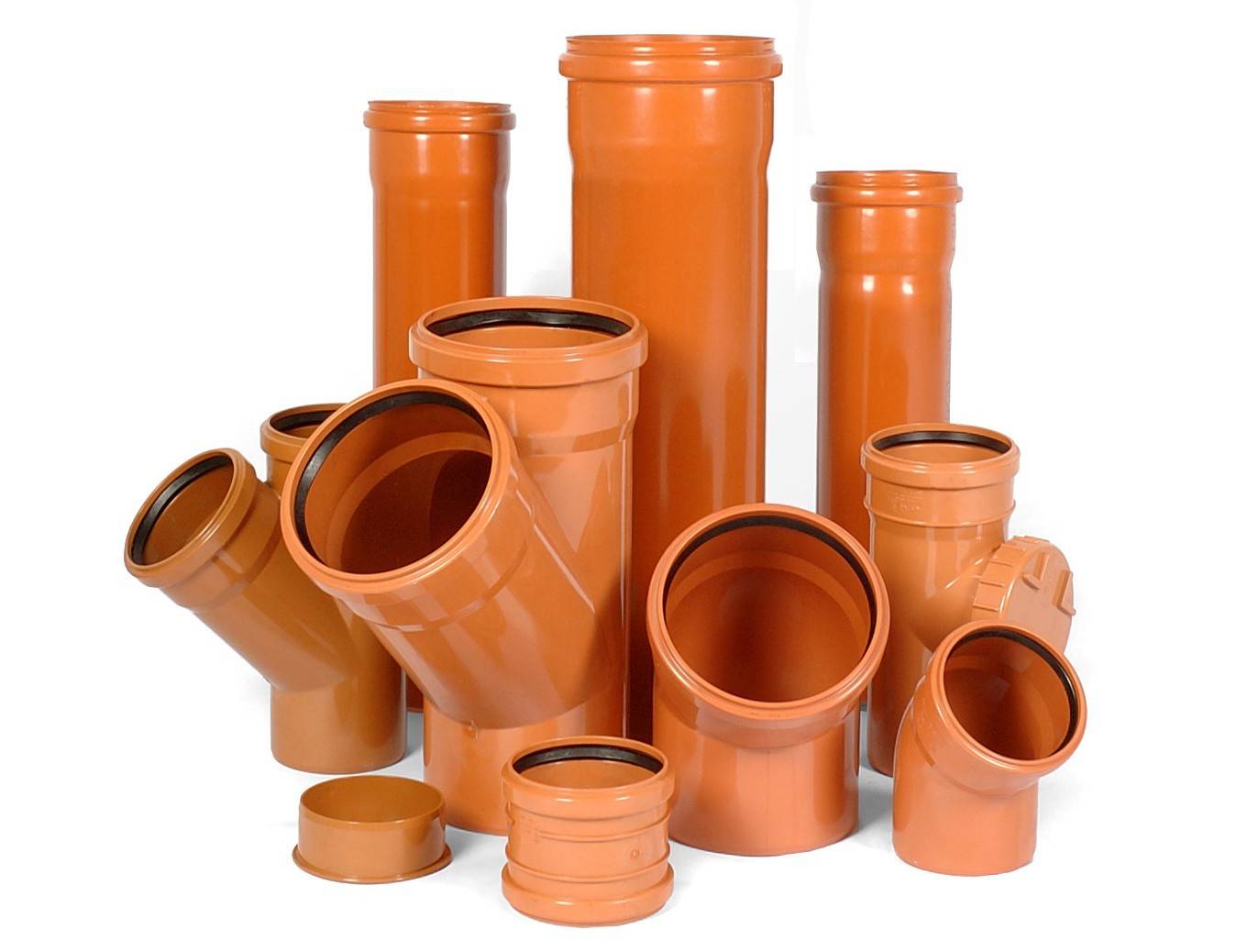

Для внешней и внутренней сети также характерны различные виды фитингов для канализационных труб, каждый из которых выполняет строго определенную функцию. В строении внешней стороны механизма предусмотрены следующие составные части:

• муфты;
• ревизии с крышкой;
• крестовины;
• компенсационные патрубки;
• редукции и т. д.

В качестве специфических приспособлений для внутренней канализации используются обратные клапаны, заглушки, отводы и др.

Фитинги для внутренней канализации

Из чего делают фановые трубы?

Если раньше для создания канализации использовались только чугунные трубы, у которых, несмотря на наличие массы достоинств, есть еще большее число недостатков, то сейчас для изготовления этих инженерных систем применяются и другие материалы. Познакомимся с ними ниже.

ПВХ

Трубы для канализации из ПВХ

Полимерный материал, из которого сейчас делают всевозможные изделия, в том числе и трубы для канализационных стоков. Они получаются легкими, безопасными для окружающей среды и человека, а также очень простыми в обработке и монтаже. Характеризуются долгим сроком службы, практичны, так как не склонны формировать внутри себя осадок, устойчивы к износу, недорогие. Главный их недостаток — невозможность применения при очень низких температурах, а при +60 и выше они деформируются и повреждаются. Но в течение короткого времени через них можно сливать воду температурой +95 (не более минуты). Однако в целом для создания внутренней системы стоков в доме они подходят отлично. Различаются по цветам — серые, коричневые. В зависимости от цвета определяются и условия их применения.

Плюсы

• очень легкие
• не ржавеют
• гладкие изнутри
• долговечные
• не зарастают
• дешевые

Минусы

• нельзя использовать при температурах менее -10 градусов
• деформируются при температуре выше +60 градусов

Полиэтилен

Полиэтиленовые трубы для канализации

В продаже можно найти и трубы из полиэтилена, которые обозначаются аббревиатурой ПЭ. Это тоже полимерное искусственное вещество, однако очень плотное. Трубы из ПЭ часто имеют снаружи гофрированный слой, который повышает их жесткость и прочность. Такие изделия используют для наружной системы водоотведения. В целом это долговечный вариант, отличающийся эластичностью, устойчивостью к сильным перепадам температур (выдерживают до -60 градусов). Такие трубы не боятся ни щелочей, ни кислот, хорошо изолируют звуки, а внутри на них не формируется осадок из-за гладкости. Но они не любят солнечного света, а транспортировать через них можно стоки не горячее +80 градусов.

Плюсы

• не ржавеют
• гибкие
• выдерживают очень низкие температуры
• легкие
• идеальны для наружного трубопровода

Минусы

не любят солнечный свет

Полипропилен

Полипропиленовые трубы для канализации

Это трубы из полипропилена — еще одного полимерного вещества, пластика, очень прочного и надежного. Материал не боится сильных перепадов температур, он долговечен в использовании, прекрасно выдерживает действие как щелочей, так и кислот, простой в монтаже. Осадки и грязь внутри не накапливаются из-за очень гладкой поверхности. Недостаток один — трубы не выдерживают нагрев свыше +95 градусов, однако для оборудования канализации внутри дома подходят как никакие другие. Их считают лучшими многие строители.

Плюсы

• очень прочные
• выдерживают сильные перемены температур
• просты в монтаже
• надежные
• не боятся щелочей и кислот
• не склонны накапливать осадки и грязь изнутри

Минусы

не выдерживают нагрев свыше +95 градусов

Чугун

Чугунные трубы для канализации

Такие трубы известны всем, кто родился до начала 2000-х. Раньше именно из них сооружали систему стоков в каждой квартире и в каждом доме. И в старых домах их все еще можно отыскать. Чугун очень прочен и долговечен, ему нипочем как высокие, так и низкие температуры. Однако он имеет слишком много недостатков, из-за которых его сейчас применяют крайне редко. Так, этот материал очень тяжелый, из-за чего сложен в монтаже. Со временем он начинает прогнивать, из-за чего возникают риски протечек. Внутри трубы из него шероховатые, там постоянно формируется осадок, а еще есть риск появления засоров. Да и стоят они недешево.

Плюсы

• долговечный
• прочный
• не боится никаких температур

Минусы

• гниет со временем
• тяжелый
• дорогой материал
• шероховатость стенок внутри

Керамика

Керамические трубы для канализации

Один из тех материалов, что использовался еще в древности для создания систем стоков. Сейчас его применяют очень редко, и найти керамические трубы сейчас где-либо крайне сложно. Его ценили из-за химической инертности, долговечности, устойчивости к температурам. Однако сейчас в продаже есть более практичные материалы, обладающие теми же свойствами. Из минусов керамики можно отметить хрупкость, сложность монтажа, а устойчивость к химии и другие свойства обусловлены наличием глазури.

Плюсы

• инертны к химическим веществам
• долговечны
• не ржавеют

Минусы

• сложные в монтаже
• хрупкие
• морально устарели

Как правильно выбрать фитинги

Таблица классификаций канализационных фитингов

• номенклатура;
• способ установки;
• материал;
• тип монтажа;
• диаметр.

Если производится выбор внутренних элементов, их стенки должны быть около 2.2 мм. Для внешней области нужны более прочные детали с толщиной стенок не менее 3.5 мм.

Современные канализационные сети могут быть смонтированы из труб и комплектующих разного типа: полипропиленовых, чугунных, из поливинилхлорида (ПВХ), стали, керамики, асбестоцемента.

Каждая из деталей может быть представлена в нескольких вариантах. Так, муфты бывают ремонтные и с упором, крестовины – с углами 45° и 90°, отводы – с углами 30°, 45° и 90°.

Чаще всего застройщики выбирают наиболее удобные для монтажа пластиковые трубы (из поливинилхлорида).

Пластиковые фитинги для труб пвх подразделяются на два типа:

1. Для устройства внешней части системы.
2. Для внутренней.

Рассматривая инженерную сеть из канализационных труб ПВХ. находим, что в группе комплектующих для наружной канализации присутствуют дополнительные элементы:

• отводы с углами 15° и 67°;
• отводы двухраструбные, оснащенные резиновыми уплотнителями с обеих сторон детали;
• сифоны с двумя коленами;
• обратные клапаны;
• тройники трехраструбные.

https://youtube.com/watch?v=RY7By-qvQGU

Современные канализационные сети могут быть смонтированы из труб и комплектующих разного типа: полипропиленовых, чугунных, из поливинилхлорида (ПВХ), стали, керамики, асбестоцемента.

Выбор труб НПВХ

Основные виды НПВХ труб

Трубы НПВХ канализационные в зависимости от способа их соединения бывают следующих видов:

• оснащенные раструбом;
• не имеющие раструба.

Трубы без раструба используют зачастую при обустройстве напорных технологических системных коммуникаций. Трубы НПВХ, не имеющие раструба, обычно соединяют клеевым способом посредством специального клея – так называемой «холодной» сварки, или же при помощи при помощи фитинговых элементов, благодаря которым может быть произведена обвязка оборудования практически любого типа.

Труба канализационная НПВХ, оснащенная раструбом, как правило, используется для устройства безнапорных (самотечных) трубопроводных систем. Герметичность стыков труб данного типа достигается посредством резиновой манжеты, которой оснащен раструб любой современной полимерной трубы.

Правила выбора труб

Рассмотрим особенности выбора НПВХ труб:

Выбор труб для внутренних канализационных систем обычно диктуется необходимым диаметром.

Таблица диаметров и уклонов труб канализации под различные сантехнические приборы и другие нужды

• Что касается устройства наружного канализационного трубопровода, укладываемого в грунт, то здесь следует отталкиваться преимущественно от толщины стенок и значения кольцевой жесткости рассматриваемых труб.
• Для устройства подземного сливного трубопровода обычно бывает достаточно труб с классом жесткости SN4, которые подлежат заглублению в грунт до 4м в глубину. Для магистралей внутренней канализации часто используют трубы НПВХ для канализации классом жесткости SN2.
• Что касается диаметра труб, то для внутренних и наружных бытовых систем в зависимости от степени их нагрузки используют изделия диаметром 50-110мм и 110-160мм соответственно.
