Диаметр трубы для водопровода: Диаметр и пропускная способность +Фото и Видео

Водопровод своими силами: параллельная разводка с применением металлопластиковых труб

Такой метод подразумевает использование большего количества труб. Также понадобятся коллекторы и теплоизоляция.

Коллектор по своей сути – это тройник, однако, более сложный: имеется единственный вход и несколько выходов, чтобы подключать сантехнику. Диаметр входа на треть больше, чем у выходов, что обеспечивает быстрое поступление воды в него. Система включает два коллектора (для холодной и горячей воды), которые могут быть разных размеров (зависит от точек потребления).

Существуют коллекторы, называемые «евроконусами», которые обеспечивают специальное крепление с трубами. Они используются при работе с м/п трубами. Для соединения трубы с коллектором подойдёт пресс-фитинг или обжимная гайка.

Выпускают коллекторы с отсекающими кранами, а также с регулировочным вентилем. Есть модели, которые ничего этого не имеют. Однако их выбирать не стоит, ведь в таком случае теряется одно из преимуществ параллельного подсоединения – возможность перекрытия одного потребителя при ремонтных работах.

При помощи отсекающих кранов одну точку водозабора открывают либо перекрывают. При выборе коллектора с регулировочными вентилями напор воды регулируется в конкретной водозаборной точке.

Как монтировать металлопластиковые трубы: ошибки новичков

Параллельная разводка м/п труб зачастую делается в стенах или полу. Частая ошибка – отсутствие теплоизоляции, которая нужна для:

защиты отделки от конденсата;
сохранения тепловой энергии в трубе, меньше её отдача – лучше качество воды.

Для более надёжного соединения лучше использовать пресс-фитинги, создающие эффект цельной трубы. Особенно это актуально для монтажа скрытой разводки. Все дело в том, что обжимную гайку периодически нужно подкручивать, чтоб не допустить течи.

Также частой ошибкой является перегиб трубы, вследствие малого радиуса загиба. Чтоб не допустить такой ситуации, нужно пользоваться трубогибом.

Отсутствие калибратора – ошибка. Калибровка труб для водоснабжения – важная процедура перед монтажным соединением «труба-фитинг». Калибровка исключает на фитинге деформацию колец уплотнения и обеспечивает надёжное соединение.

Предназначение калибратора – обработка краёв после резки труб. Прибор устраняет появившиеся после резки заусеницы, а также когда деформировано сечение трубы для водоснабжения (например, стало сечение овальным). Калибраторы устраняют эти проблемы, что обеспечивает для элементов конструкции максимальную стыковку.

Установка сантехники относится к заключительному этапу обустройства водопровода в доме. К моменту монтажа должна уже быть смонтирована канализационная система.

Не делайте ошибки пользователей, не покупайте дешёвые раковины, унитазы, и душевые кабинки китайских производителей. Все элементы такой сантехники хлипкие и ненадёжные. Выгоднее приобретать хорошую сантехнику с учётом оптимального соотношения цены и качества.

Последствия отклонений давления от нормы

Одной из важных технических характеристик, определяющих нормальное функционирование системы водоснабжения, является давление воды. Несоответствие его установленным значениям в любую из сторон может стать причиной возникновения ряда проблем.

При повышенном давлении создаётся угроза:

нарушения целостности резьбовых соединений, муфт, фитингов;
повреждения керамических вентилей;
выхода из строя клапанов и другого оборудования бытовых приборов, подключенных к водопроводу.

Недостаточный напор воды может служить причиной не только бытовых неудобств, возникающих, например, при мытье посуды, принятии душа, но и полного отказа от работы – в худшем варианте, некоторых санитарно-технических приборов, газовых колонок и проточных водонагревателей.

Соответствие водяного давления в трубопроводах многоквартирного жилого дома установленным нормативным значениям и стандартам должно контролироваться управляющей компанией или поставщиком этой услуги. При необходимости производятся регулировочные работы на системе

Любое отклонение давления воды от нормативно предусмотренного требует определения причины этой неисправности и срочного принятия мер для нормализации напора.

Как рассчитать диаметр трубы для водопровода

Пред тем как понять, как рассчитывается размер сечения, необходимо разобраться в обозначениях производителя. Не разбирающийся человек привык видеть все в привычных единицах измерения – миллиметры, сантиметры, метры. В это случае, специалисты и производители считают диаметр в дюймах.

1 дюйм – 25,4 мм. Если говорить о привычной системе вычислений, сечение обозначается примерно так – 27/2. Это значит, что наружный диаметр равняется 27 мм, толщина стенок 2 мм следовательно, внутренний размер 25 мм.

Диаметр зависит от длины труб, количества выходящих точек, мест соединений, изгибов и материала.

Очень важно уметь рассчитывать пропускную способность. Для этого можно воспользоваться тремя способами:

Использование точных технических формул. В этом случае, необходимо использовать только усредненные показатели. При таком варианте расчета, нужно знать показать шероховатости внутренней поверхности, длину системы, выбранный материал, диаметр, углы уклонов, количество бытовых приборов подключенных к системе, а также сколько смесителей установлено в доме. Цифры для расчета, связанные с материалами изготовления можно найти в специальных таблицах.
Таблицы являются наиболее точными вариантами расчета различных соотношений. Например, в них можно найти зависимость пропускной способности от внутреннего диаметра трубы, или материала из которого она изготовлена. Таблица Шевелева, показывает соотношение подачи воды со стеклянными, асбестовыми, пластиковыми и стальными трубками.
Для расчета можно применить специальную программу. Этот способ является самым простым и удобным. Необходимо указать такие данные: внутренний диаметр, показатель шероховатости, сопротивление в соединительных и разветвительных элементах, а также общую длину трубопровода. Программа самостоятельно рассчитает проходную способность воды, учитывая все подключенное оборудование.

Таблица расхода воды по диаметру:

Сечение в миллиметрах	Расход воды литров в секунду
10	0,12
15	0,36
20	0,72
25	1,44
32	2,4
40	3,6
50	6

Предложенные диаметры можно условно разделить между сантехникой и бытовыми приборами для стиральных и посудомоечных машин, отличным выбором будет труба с сечением в 25 мм, душевых кабинок, ванн и умывальников, размер будет чуть больше – 32 мм, унитазов лучше всего будет труба в 50 мм, а для стояков лучше использовать 200 мм. Это самые распространенные размеры, при подключении дома к системе водоснабжения. Можно поставить трубы больших размеров, но это нецелесообразно.

Подвод воды к дому: наружный водопровод частного дома

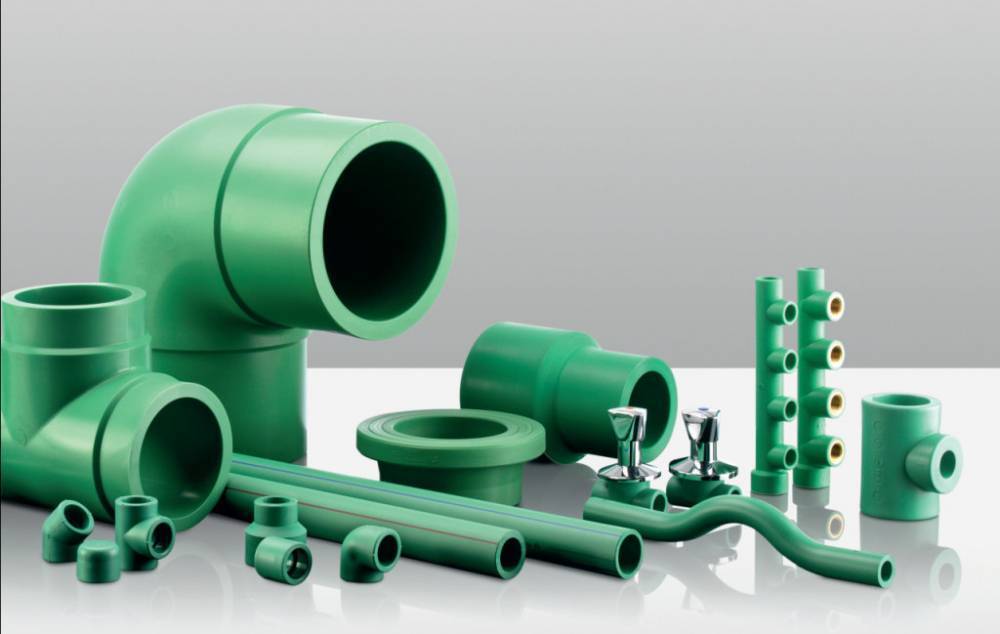

Различные фитинги и соединители можно без проблем найти в любом строительном магазине. Кроме того, можно сделать неразъемные муфтовые или паяные соединения, но этот вариант я использую только в крайних случаях.

Трубы ПНД для холодного водоснабжения бывают синего и черного цвета с синей полосой.

Продукция серого цвета применяется для канализационных систем, а черного с желтой полосой – для газоснабжения.

ТАБЛИЦА ХАРАКТЕРИСТИК ТРУБ ПНД

Параметр	Единица измерения	Значение
Срок эксплуатации, не менее	лет	50
Температура эксплуатации	ºС	-20…+40
Экстремальные температуры	ºС	-70…+80
Рабочее давление	бар	4…16
Средний вес 1м.п.	кг	0,17…0,25

Вместо ПНД можно использовать металлические трубы. В этом случае будьте готовы к значительному увеличению сметы, трудностям укладки и соединения между собой элементов системы водоснабжения.

Совет

Трубы ПНД для холодного водоснабжения реализуются в бухтах по 100 и 200 м, а также кусками по 12 м. Большинство магазинов без проблем продадут нужную вам длину. Однако обязательно приобретайте трубу с запасом не менее 1-2 м на каждый участок.

Типы труб для водоснабжения

Основные типы труб, используемых при организации водоснабжения:

Медные трубы, соединяемые при помощи специальных припоев. Магистрали отличаются устойчивостью к возникновению коррозии, выдерживают нагрев до 250°С. Трубы эластичны, что позволяет создавать трубопроводы сложной конфигурации. Недостатком материала является формирование гальванической пары при контакте с алюминиевыми или стальными элементами. При использовании в многоэтажных домах следует учитывать высокую проводимость тока, при поломке оборудования у соседей трубопровод оказывается под напряжением.
Металлопластиковые трубы, состоящие из нескольких слоев пластика с алюминиевой прокладкой. Изделия отличаются высокой эластичностью, для соединения используются резьбовые втулки или обжимные элементы. Изделия не используются при скрытой прокладке, поскольку резиновые уплотнения в стыках теряют эластичность и пропускают воду. Преимуществом является отсутствие коррозии, гладкая внутренняя поверхность препятствует формированию отложений.
Изделия из полибутилена, выдерживающие нагрев до 90°С. Элементы соединяются по технологии пайки, шов отличается повышенной прочностью. Из-за высокой стоимости полибутиленовые изделия широкого распространения не получили, трубы применяются при обустройстве обогреваемых полов.
Полиэтиленовые армированные трубы, рассчитанные на давление до 3,5 атм. В водопроводных сетях использование не рекомендуется, поскольку материал не обладает высокой прочностью. Детали применяются для разводки воды на приусадебных участках или в бытовых постройках, материал допускает замерзание жидкости. При подключении требуется установка редуктора, снижающего давление потока воды до безопасного уровня.
Магистрали из поливинилхлорида, отличающегося высокой химической устойчивостью и допускающего эксплуатацию при температуре до 80°С. Недостатком материала является низкая устойчивость к воздействию ультрафиолетового излучения. Для соединения фрагментов трубы используется пайка или клей, но прочность стыка не позволяет подавать воду под давлением выше 3,5 атм. Трубы используются для водоснабжения технологических помещений или при организации систем полива, в магистрали предусматривается редуктор для снижения давления.
Трубы из полиизопропилена, позволяющего соединять элементы методом пайки. Материал отличается низкой стоимостью, допускает давление до 12 атм. и температуру до 130°С. Поверхность труб шероховатая, но налет во внутренней части магистралей не образуется. Изделия используются при организации стояков и при разводке воды внутри жилых или офисных помещений.

При подборе труб следует учитывать сечение внутреннего канала, от которого зависит пропускная способность. Для определения параметра необходимо выяснить требуемое давление в магистралях, учитывается коэффициент падения напора внутри трубы и на местах соединений. При планировании схемы прокладки следует использовать прямолинейные отрезки, но чрезмерное удлинение и загромождение ветви арматурой приводят к падению давления.

Типовые решения

обычный диаметр трубопровода — 10 и 15 мм;
стояк потребует чуть большего — 25.

Необходимо знать: приобретенные изделия создаются не ювелирами, и трубы «10 мм» легко окажутся на пару миллиметров побольше. Обязательно руководствуйтесь таким параметром, как толщина стеночек: нужно так подобрать диаметр именно внутри (для этого нужно вычесть из общего толщину стенок), чтоб все фитинги подошли!

Чем выше уровень сложности будущих сантехнических работ в домовладении, тем больше должен быть диаметр всех труб, и длинных, и коротких. Когда предполагается «сложносочиненный» водопровод со многими поворотными точками, стыками и предполагаемыми скачками давления, стоит подстраховаться с помощью увеличения диаметра. Следует также непременно учесть максимальные значения как давления, так и температуры в вашем водопроводе, чтобы он не лопнул от первого же гидроудара.

Экономия здесь неоправданна. Дополнительный совет: чтоб водопроводная система отличалась безупречной работой и надежностью в эксплуатации, нужно подбирать изделия высокого качества. Это касается и труб, и мелких элементов (фитинги и муфты). Обидно будет «угробить» выверенную систему дешевой арматурой.

В жизни современного человека именно благодаря водопроводу обеспечивается должный уровень комфорта

Впрочем, пристальное внимание на трубы обращают только тогда, когда система не работает. Но можно избежать неприятностей или поломок, если сразу правильно выбрать диаметр трубы для водопровода в частном доме или в квартире — это поможет обеспечить необходимую пропускную способность и надежность работы трубопровода. Если габариты труб будут меньше необходимого, то в сети будут постоянно высокое давление, из-за которого даже возможны поломки сантехнических устройств

Превышение требуемых габаритов также сказывается негативно — в частности, оно существенно удорожает конструкцию

Если габариты труб будут меньше необходимого, то в сети будут постоянно высокое давление, из-за которого даже возможны поломки сантехнических устройств. Превышение требуемых габаритов также сказывается негативно — в частности, оно существенно удорожает конструкцию.

Порядок расчета сечения магистралей теплоснабжения

Перед тем как рассчитать диаметр трубы отопления необходимо определиться с их основными геометрическими параметрами. Для этого нужно знать основные характеристики магистралей. К ним относятся не только эксплуатационные качества, но и размеры.

Каждый производитель указывает значение сечения труб – диаметр. Но фактически он зависит от толщины стенки и материала изготовления. Перед приобретением определенной модели трубопроводов нужно знать следующие особенности обозначения геометрических размеров:

Расчёт диаметра полипропиленовых труб для отопления делается с учетом того, что производители указывают наружные габаритные размеры. Для вычисления полезного сечения необходимо отнять две толщины стенки;
Для стальных и медных трубопроводов даются внутренние размеры.

Зная эти особенности можно делать расчет диаметра коллектора отопления, труб и других компонентов для монтажа.

При выборе полимерных труб отопления нужно обязательно уточнить о наличии в конструкции армирующего слоя. Без него при воздействии горячей воды магистраль не будет иметь должной жесткости.

Определение тепловой мощности системы

Как правильно подобрать диаметр труб для отопления и следует ли это делать без расчетных данных? Для небольшой системы отопления можно обойтись без сложных вычислений

Важно лишь знать следующие правила:

Оптимальный диаметр труб с естественной циркуляцией отопления должен составлять от 30 до 40 мм;
Для закрытой системы с принудительным движением теплоносителя следует использовать трубы меньшего сечения для создания оптимального давления и скорости потока воды.

Для точного вычисления рекомендуется использовать программа для расчета диаметра труб отопления. Если же их нет – можно воспользоваться приблизительными вычислениями. Сначала необходимо найти тепловую мощность системы. Для этого необходимо воспользоваться следующей формулой:

Где Q – рассчитываемая тепловая мощность отопления, кВт/ч, V – объем комнаты (дома), м³, Δt – разница между температурами на улице и в помещении, °С, К – расчетный коэффициент тепловых потерь дома, 860 – величина для перевода полученных значений в приемлемый формат кВт/ч.

Наибольшие затруднения при предварительном расчете диаметра пластиковых труб для отопления вызывает поправочный коэффициент К. Он зависит от теплоизоляции дома. Его лучше всего взять из данных таблицы.

Степень теплоизоляции здания

Качественное утепление дома, установлены современные окна и двери

В качестве примера расчета диаметров полипропиленовых труб для отопления можно вычислить требуемую тепловую мощность комнаты общим объемом 47 м³. При этом температура на улице будет -23°С, а в помещении — +20°С. Соответственно разница Δt составит 43°С. Поправочный коэффициент возьмем равным 1,1. Тогда требуемая тепловая мощность составит.

Следующий этап выбора диаметра трубы для отопления – определение оптимальной скорости движения теплоносителя.

В представленных расчетах не учитывается поправка на шероховатость внутренней поверхности магистралей.

Скорость воды в трубах

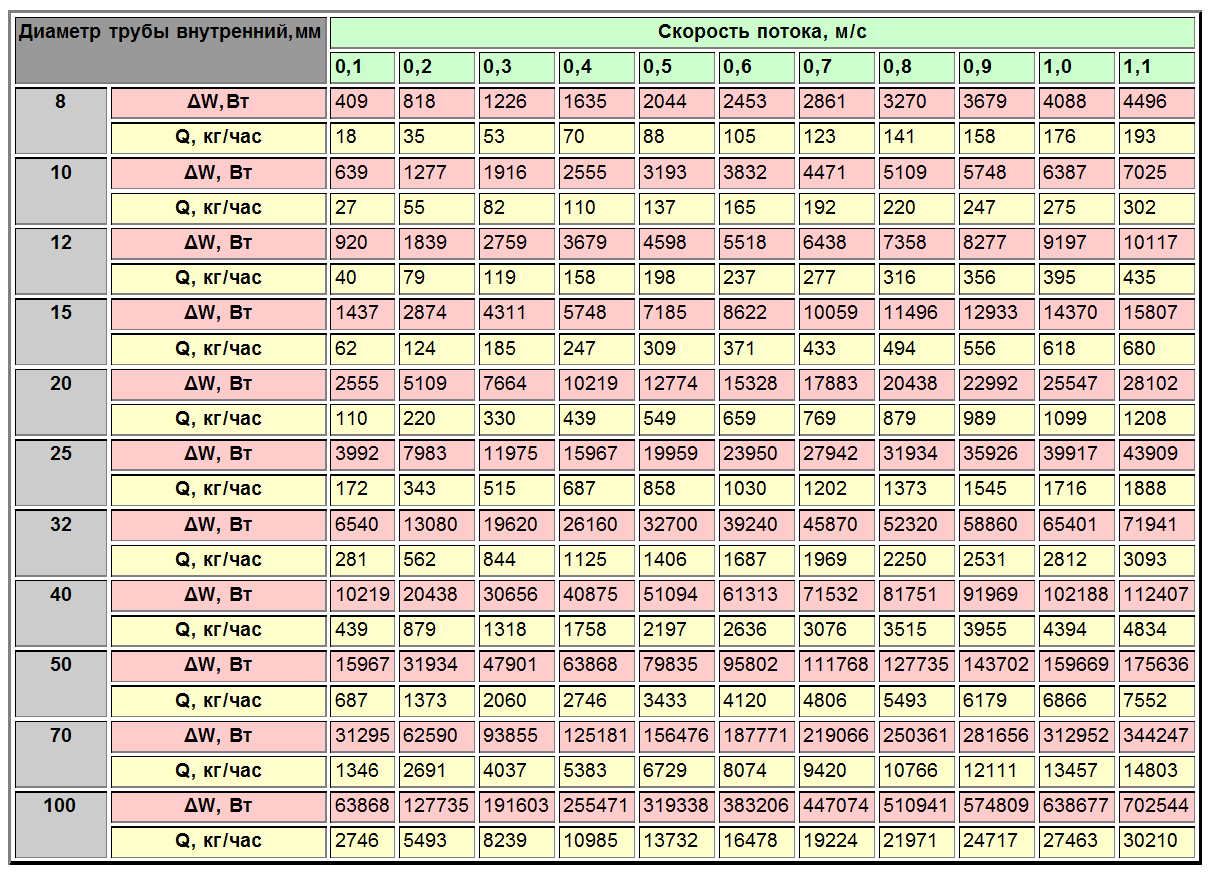

Таблица для расчета диаметра трубы отопления

Оптимальный напор теплоносителя в магистралях необходим для равномерного распределения тепловой энергии по радиаторам и батареям. Для правильного подбора диаметров труб отопления следует принимать оптимальные значения скорости продвижения воды в трубопроводах.

Стоит помнить, что при превышении интенсивности движения теплоносителя в системе могут возникать посторонние шумы. Поэтому данное значение должно быть равно от 0,36 до 0,7 м/с. Если параметр будет меньше – неизбежно возникнут дополнительные тепловые потери. При его превышении появятся построение шумы в трубопроводах и радиаторах.

Для окончательного расчета диаметра трубы отопления следует воспользоваться данными из таблицы, представленной ниже.

Подставляя в формулу расчета диаметра трубы отопления в полученные ранее значения можно определить, что оптимальный диаметр трубы для конкретного помещения составит 12 мм. Это лишь приблизительный расчет. На практике специалисты рекомендуют к полученным значениям прибавить 10-15%. Это объясняется тем, что формула расчета диаметра трубы отопления может измениться из-за добавления новых компонентов в систему. Для точного вычисления потребуется специальная программа для расчета диаметра труб отопления. Подобные программные комплексы можно скачать в демоверсии с ограниченными возможностями расчетов.

Схема подключения воды

Прежде чем приступить к обустройству внутреннего водоснабжения частного домовладения, необходимо разработать схему. Для этого нужно определиться с количеством точек холодного и горячего водоснабжения, а также с тем, где они будут располагаться. От того, насколько много будет таких зон, зависит сложность схемы.

Вместе с тем следует прорисовать и схему водоотведения (канализации). Наилучшим решением задуматься о схемах внутридомовых коммуникаций следует не во время их монтажа, а на этапе строительства дома. С таким подходом появиться возможность скрытой прокладки труб (в стенах и в полу). Также это позволит сэкономить достаточно приличную сумму и выполнить более качественную разводку.

При помощи схемы можно подсчитать точное количество материалов для прокладки системы (длину труб, количество фитингов и т.д.). Кроме того, зная сколько точек горячей воды планируется, будет легче подбирать водонагреватель.

Стоит учесть, что при строительстве (или перепланировке) домов существуют некоторые особенности. Одна из них: в домах, где более одного этажа, санузлы должны располагаться друг над другом.

В первую очередь это связано с прокладкой труб – водопровод без проблем можно спрятать в стене, под потолком или в полу, но вот канализационную трубу большого диаметра скрыть не получится.

Также стоит отметить, что мокрые зоны (санузел, кухня, котельная) должны находится в одной стороне здания. Не желательно, когда санузел в одном конце дома, а котельная – в противоположной стороне. Благодаря расположению на одной стороне дома получится сделать тройниковую разводку, которая обеспечит слив самотеком.

Если позволяют габариты здания, то выделяют под котельную отдельную комнату. В таком помещении располагают отопительный котел, гидроаккумулятор, узел автоматики. Обычно в домах, где имеется более одного этажа, под техпомещение выделяется пространство под лестницей.

Старые таблицы расчета – надежное пособие для современного инженера

Старые советские книги по ремонту, а также журналы и строительству часто публиковали таблицы с расчетами, которые обладают большой точностью, т.к. были выведены путем лабораторных испытаний. Например, в таблице пропускной способности труб указывается значение для трубы диаметром 50 мм – 4 т/ч, для трубы 100 мм – 20 т/ч, для трубы 150 мм – 72,8 т/ч, а для Т.е. можно понять, что пропускная способность трубы в зависимости от диаметра меняется не по арифметической прогрессии, а по другой формуле, в которую входят различные показатели.

Онлайн калькуляторы для расчета также в помощь

Сегодня кроме сложной формы и готовых таблиц, расчет пропускной способности трубопровода можно сделать и с помощью специальных компьютерных программ, которые также используют указанные выше параметры, которые нужно ввести в компьютер.

Специальный калькулятор для расчета можно скачать в интернете, а также воспользоваться различными онлайн ресурсами, которых в Сети сегодня великое множество. Ими можно пользоваться как на платной, а так и на бесплатной основе, но многие из них могут иметь неточности в формулах для расчетов и сложности в использовании.

Например, некоторые калькуляторы предлагает в качестве базовых параметров использовать на выбор либо соотношение диаметр/длина, либо шероховатость/материал. Чтобы знать показатель шероховатости, нужно также обладать специальными знаниями из области инженерии. То же самое можно сказать и о падении напора, который используется онлайн калькулятором при расчетах.

Если вы не знаете, где узнать или как вычислить эти параметры, то лучше для вас обратиться за помощью к специалистам, или воспользоваться онлайн калькулятором для расчета пропускной способности трубы.

8.6Расчет трубопроводов линий форсунок, скиммеров, донного слива.

Теперь подберем диаметры трубопроводов, которыми будем делать обвязку форсунок и скиммеров. Для расчетов будем пользоваться следующей таблицей:

Таблица 8.4. Пропускная способность труб различного диаметра.

Диаметр	Площадь	Пропуск. способность при скорости,м3/час
наруж.,мм	внутр.,мм	внут.сеч.,мм2


















0,5 м/с — скорость воды в трубе от переливного лотка
0,8 м/с — скорость воды в трубе коллектора
1,2 м/с — скорость воды в трубе на входе в насос
2,0 м/с — скорость воды при выходе из насоса
2,5 м/с — максимально возможная скорость воды в трубе

Данная таблица предоставляет возможность вычислить диаметры трубы в разных конструктивных применениях и разной требуемой производительности:

Диаметры труб от переливного лотка к коллектору;

Диаметры труб коллектора;

Диаметры всасывающей трубы на подачу в насос;

Диаметр трубы после насоса, фильтров, линии форсунок.

У нас в бассейне присутствует 4-е форсунки и насос производительностью 15м 3 /ч. Т.е. на каждую форсунку приходится почти по 4м 3 /ч. Исходя из производительности насоса, по таблице подберем общую трубу подачи на форсунки. Скорость воды в трубе принимаем 2 м/с и находим значение диаметра трубы при 15м 3 /ч. Если точного значения в таблице нет, то берем ближайшее. В нашем случае подающая труба на форсунки будет диаметром 63 мм, а разветвления на пары форсунок пойдут диаметром 50мм.

Рис 8.11. Соединение форсуночной линии.

Для соединения форсунок нам понадобятся следующие материалы:

Уголок 50мм-90 0 — 6шт.

Тройник 50мм — 2шт.

Тройник 63мм — 1шт.

Редукция короткая 63-50мм — 2шт.

— труба 63мм — 6 м. (определяется по расстоянию от центра

длинного борта до техпомещения.)

Труба 50мм — 12м. (суммируем все отрезки трубы 50мм

согласно вычисленному расположению форсунок.)

Для подключения донного слива обычно достаточно трубы диаметром, как и диаметр выпускного отверстия самого донного слива (для частных бассейнов это 2″» и соответственно труба D=63мм). Если же донных сливов два, то их нужно соединить в трубу D=90мм.

Рис. 8.12 Подключение донных сливов.

В нашем случае донный слив один. Поэтому для его подключения достаточно следующих материалов:

Муфта с н.р. 63-2″» — 1шт.

Труба 63мм — 2м.

Теперь определим, какой трубой подключаются скиммера. В скиммерах обычно бывают отверстия с подключением 1,5″» или 2″». Скиммера в бассейне в режиме фильтрации забирают где-то 70-90% от общего потока, который всасывает насос, а остальное приходится на донный слив. Поэтому необходимо ориентироваться по табличке. Смотрим графу со скоростью потока 1,2 м/с (скорость воды на входе в насос) и выбираем диаметр трубы с производительностью 15м 3 /ч-30%=10м 3 /ч. В нашем случае будет достаточно трубы диаметром D=63мм, но идеально было бы поставить трубу D=75мм.

Рис 8.13 обвязка скиммеров.

Для обвязки скиммеров нам понадобятся следующие материалы:

Муфта с н.р. 50-2″» — 2шт.

Угол 50-90 0 — 2шт.

Тройник 63 — 1шт.

Редукция 63-50 — 2шт.

Труба 50мм — 6м.

Диаметры

Какое сечение должны иметь трубы для водоснабжения загородного дома?

Мы не станем перегружать читателя дремучей теорией и, как в известном анекдоте, просто покажем пальцем:

Если вы хотите реализовать коллекторное водоснабжение частного дома — разводка труб после коллектора выполняется материалом с внутренним (подчеркиваем, внутренним!) сечением не менее 12 мм;

Разводка от коллектора выполнена металлопластиком с внутренним сечением 12 мм (внешний размер 16 мм)

Трубы до коллектора должны иметь внутренний диаметр не менее 20 мм при количестве одновременно используемых точек водоразбора до трех включительно и не менее 25 мм, если их от трех до пяти;

Пропускная способность трубы пропорциональна квадрату ее внутреннего диаметра. Увеличение диаметра с 12 до 25 мм увеличит пропускную способность водопровода в 4,34 раза.

При последовательной разводке разумный минимум внутреннего диаметра подводок водоснабжения — 15 мм. Если планируется одновременно использовать больше двух точек водоразбора, его стоит увеличить до 20 мм.

В домах советской постройки подводки водоснабжения монтировались стальной трубой размером 15 мм

Условный проход и внешний диаметр

«Стоп! Уже началась путаница!» — однажды сказала Алиса своему другу Додо в сказке Льюиса Кэрролла. Путаница в нашем случае возникает вокруг термина «диаметр».

В зависимости от типа труб для их маркировки используются абсолютно разные параметры:

Стальные водогазопроводные (ВГП) трубы обозначаются так называемым условным проходом. Он указывает на то, что на трубе может быть нарезана трубная резьба соответствующего размера, и примерно соответствует ее внутреннему диаметру. Например, стальная подводка ДУ 15 согласно ГОСТ 3262-75 имеет внешний диаметр 21,3 мм и внутренний 14,9 — 16,3 в зависимости от толщины стенок (легких, обыкновенных или усиленных);

Условный проход примерно соответствует внутреннему диаметру стальной трубы

Все без исключения виды пластиковых и металлопластиковых труб маркируются внешним диаметром. Чтобы узнать внутренний диаметр, от внешнего нужно отнять удвоенную толщину стенки (она тоже всегда указывается в маркировке или технической документации).

Наружный и внутренний диаметр различаются на удвоенную толщину стенки

Так, стальной водопровод при последовательной разводке и одновременном использовании двух точек водоразбора может иметь размер ДУ 15. Однако в том случае, если вы хотите поставить на водоснабжение дома пластиковые трубы, необходимый вам размер равен уже 20 мм.

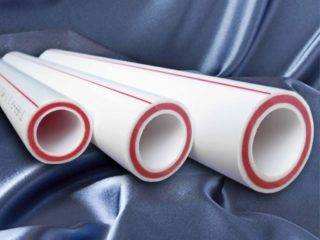

Что такое полипропиленовые трубы

Полипропиленовые трубы для отопления и других систем представляют собой высокотехнологичную продукцию. В качестве основного материала для их производства используется первичный или вторичный полипропилен. Считается, что изделия из чистого полипропилена, имеющие как правило белый цвет, проще монтируются и обладают лучшими эксплуатационными параметрами.

Например, изделия от итальянского бренда «Валтек» с армированием сплошной алюминиевой прослойкой или стекловолокном изготавливаются только из химически чистого первичного полипропилена. Продукция из вторичного сырья обычно имеет серый цвет и встречается в продаже гораздо чаще. Если такие изделия устанавливать в отопительных системах квартир и частных домов, то они отлично показывают себя в плане надежности.

Область применения

Физико-механические свойства полипропиленовых изделий позволяют эффективно их использовать в обустройстве водопроводов, отопительных систем, электрических инженерных коммуникаций и технологических установок. При проведении капитальных ремонтов в домах, квартирах, зданиях коммунального назначения старые металлические коммуникации чаще всего заменяют именно на полипропилен.

Преимущества

Однослойная и многослойная продукция из полиэтилена давно заняла свою нишу на рынке строительных материалов.

Ее широкому распространению способствуют:

высокая химическая стойкость;
возможность эксплуатации при температурах от — 5 до +100 градусов Цельсия;
относительная дешевизна;
простота в монтаже, который легко произвести своими руками;
способность выдерживать повышенное рабочее давление;
низкое сопротивление потоку жидкости благодаря гладкой внутренней поверхности;
широкий выбор типоразмеров;
высокая ремонтопригодность;
стойкость к окислению;
срок эксплуатации при соблюдении технических условий порядка 50 лет.

Недостатки

Главным недостатком полипропилена считается высокая чувствительность к кислороду, особенно под воздействием ультрафиолета и высокой температуры. С целью замедления старения изделий производители улучшают их свойства путем использования различных методов армирования стенок и введения в состав специальных добавок.

К недостаткам полипропилена также можно отнести:

низкую морозостойкость;
высокое линейное расширение;
невозможность использования в высокотемпературных отопительных контурах.

Для уменьшения линейного расширения применяется армирование слоев различными материалами. Если используется алюминиевая фольга, которая располагается во внутренних слоях труб, то, кроме всего прочего, снижается и негативное влияние на полипропилен кислорода, растворенного в воде или другом теплоносителе.

Разновидности труб

низкая коррозийная стойкость;
сложность монтажа;
высокая стоимость;
склонность к возникновению отложений и сужению диаметра.

Металлопластиковые

Эту разновидность трубы можно применять в устройстве холодного и горячего водоснабжения, а также при монтаже отопительной системы. Соединение невозможно осуществить при помощи склеивания или пайки, нужно использовать компрессионные фитинги, обжимные или прессовые. Обе разновидности имеют высокую стоимость. Сэкономить на фитингах можно благодаря гибкости трубы, изогнув ее для обхода препятствия. Прессовые фитинги можно применять в труднодоступных местах, а вот к обжимным нужен постоянный доступ, т.к. в процессе эксплуатации водопровода из металлопластика они могут ослабнуть, вызвав течь.

Полиэтиленовые трубы

назначение;
рабочую среду;
производителя;
наружный диаметр;
минимальную толщину стенки;
предел давления;
дату выпуска и номер партии.

К недостаткам можно отнести пониженную по сравнению с металлом прочность, поэтому не стоит прокладывать трассу из ПНД в том месте участка, где ездят машины.Список достоинств полиэтиленовых труб:

невысокая цена;
химическая устойчивость;
биологическая нейтральность;
идеальная гладкость внутренней поверхности;
длительный гарантийный срок эксплуатации;
возможность низкотемпературной эксплуатации – изделие выдерживает t0 до -60 С0;
монтаж при помощи сварки или резьбовых фитингов;
простой демонтаж и возможность внести изменения в схему.

Трубы ПВХ

Для производства этих систем используется поливинилхлорид. Материал не поддерживает горения и химически нейтрален. Безнапорные изделия применимы в монтаже систем водоотведения, а для монтажа подающего водопровода необходимо использовать напорную трубу, которая способна выдержать давление жидкости. Соединение отдельных элементов системы осуществляется при помощи холодной сварки. Правильно склеенный шов может прослужить полвека. Стоимость водопровода из ПВХ выше, чем из ПНД, и потребительские качества несколько хуже:

температурный диапазон от -15 до +45 С0;
негативная реакция на замораживание, материал становится хрупким и менее эластичным;
снижение эксплуатационных свойств при длительном воздействии ультрафиолета.
сложность утилизации.

простой монтаж;
гладкость внутренней поверхности;
химическая нейтральность;
негорючесть.

Полипропиленовые трубы

Выпускаются промышленностью в двух вариантах – для холодного и горячего водоснабжения, а также для отопления. Маркировка с синей полосой по длине изделия свидетельствует о возможности применении в холодной среде, а красная полоса позволяет использовать трубу в системах ГВС и для транспортировки теплоносителя. Армирование трубы алюминием позволяет в несколько раз снизить коэффициент теплового расширения. Полипропилен очень жесткий, изделия из него невозможно согнуть, поэтому сбор системы осуществляется при помощи фитингов методом пайки. Для спаивания применяется специальный паяльник, который можно арендовать в строительном магазине. Разогретую трубу вставляют в нагретый фитинг и фиксируют. Через пару минут соединение становится монолитным.

невысокая цена;
гладкость поверхности;
химическая нейтральность;
коррозийная стойкость;
длительный срок службы;
износостойкость и надежность.
