Двухконтурный напольный котел: выбор и монтаж

Что лучше – конвекционный или конденсационный?

В первую очередь необходимо понять разницу между работой того и иного агрегата:

Конвекционный — работает на обычном принципе теплопередачи. Нагрев теплоносителя происходит за счет тепловой энергии, выделяемой при сгорании топлива.
Конденсационный — котел, который производит двухступенчатый нагрев теплоносителя. Сначала ОВ получает некоторое количество тепловой энергии от конденсации водяного пара, который содержатся в выводимых продуктах горения. Затем частично нагретый теплоноситель поступает в первичный теплообменник и окончательно нагревается обычным способом.

Преимуществом конденсационных котлов является возможность снизить потребление топлива и, соответственно, уменьшить интенсивность нагрева теплообменника. Поскольку жидкость уже получила некоторое количество тепла, можно снизить режим работы горелки.

Все это в сумме позволяет увеличить ресурс узлов и деталей котла, повысить его эффективность. КПД конденсационных котлов, заявляемый всеми производителями, составляет 107-109 %, хотя в данном случае имеет место обычный маркетинговый ход.

Такого КПД не может быть по определению, но основная проблема состоит не в этом. Конденсационные котлы способны демонстрировать должную эффективность только в низкотемпературных системах, где степень нагрева обратки ниже температуры конденсата.

Это возможно только при условии разницы внешней и внутренней температур, не превышающей 20°, что в российских реалиях просто невозможно.

Поэтому выбирать конденсационный котел можно только в южных регионах с теплыми зимами.

ОБРАТИТЕ ВНИМАНИЕ!

Цена конденсационного котла почти вдвое превосходит стоимость конвекционных моделей той же мощности. Если условия эксплуатации не позволяют получить ожидаемый эффект, от покупки конденсационной модели следует отказаться.

Недостатки агрегатов:

Не возможна одновременная работа оборудования в двух режимах: отопления жилья и горячего водоснабжения. Во время нагрева санитарной воды контур отопления переходит в режим ожидания, тем самым оставляя дом без отопления.

Чтобы решить эту проблему, можно установить двухконтурный газовый котел со встроенным бойлером или одноконтурный агрегат в комплекте с косвенным водонагревателем. Запас горячей санитарной воды в накопителе позволит использовать контур ГВС без отключения системы отопления.

Чувствительность к качеству воды. Если в первичном теплообменнике теплоноситель движется по замкнутому кругу, то во вторичном вода поступает из водопровода. В такой воде содержится определенный процент примесей и солей, что может привести к образованию накипи.

Для решения этой проблемы рекомендуется установить фильтр очистки воды. Данное устройства также будет незаменимым элементом в системе отопления и при монтаже одноконтурного котла.

Недостаточная мощность малогабаритных агрегатов. Для большинства моделей двухконтурных котлов настенного монтажа предусмотрена горелка небольших размеров. При одновременном использовании горячей санитарной воды в разных точках водоразбора (на кухне и в ванной) вода будет нагреваться недостаточно.

При выборе двухконтурного агрегата рекомендуем учитывать площадь жилого дома и активность потребления горячей воды. В ряде случаев стоит выбирать напольные установки большей мощности и с надежным чугунным теплообменником.

Наш рейтинг лучших моделей двухконтурных газовый котлов:

Предлагаем нашу подборку популярных моделей газового оборудования, основанную на отзывах покупателей компании «Прогреем».

Navien Deluxe Coaxial C-13k

Котел легок в эксплуатации и отличается бесшумной работой.

Анатолий

2. Bosch Gaz 6000 WBN 24 C RN

Аппарат отличается высокой функциональностью и производительностью

3. Vaillant ecoTEC pro VUW IV 236/5-3

Высокое качество по доступным ценам.

4. Ariston Clas X 24 FF NG

Экономичный с удобной панелью управления.

5. Buderus Logamax U052-24 K

Функциональный агрегат с терморегулятором, хорошо адаптируется к погодным условиям.

Оригинал статьи:

********************************************************

Мы в Instagram – https://www.instagram.com/progreem.by/

Страница в Facebook –

Мы осуществляем доставку всего оборудования по Минску и Беларуси. Приглашаем к сотрудничеству монтажные и торговые организации!

Настенные котлы

Газовый двухконтурный котел настенного типа считается самым легким и компактным, за счет чего он свободно крепится на стене и держится без дополнительного усиления поверхности. Все устройство весит около 50 килограммов, поэтому любая стена его должна выдержать.

Однако за счет своих меньших габаритов и веса навесные двухконтурные котлы не способны отапливать большие помещения. Кроме того, они считаются довольно чувствительными к качеству газа и воды. По этой причине нередко в дополнение к таким устройствам приходится приобретать фильтры.

Тем не менее, все это окупается за счет более низкой стоимости самого устройства. Некоторые навесные котлы вдвое дешевле своих напольных собратьев. Подобный тип теплогенератора является полнокомплектным, и его довольно легко монтировать. Котел уже оснащен камерой внутреннего сгорания, насосами, бойлером и расширительным баком.

Теплообменники в газовом котле тоже бывают разными, и это нужно учесть при их выборе. Устройство может быть битермическим либо монотермическим, то есть совместным либо раздельным. При этом первый вариант считается более надежным и долговечным, поэтому именно его рекомендуют специалисты. В свою очередь раздельный теплообменник легче ремонтируется.

Большое количество положительных отзывов о настенных двухконтурных газовых котлах говорит в первую очередь об их большой популярности за счет того, что одно такое устройство способно хорошо обогреть помещение до 300 квадратных метров, при этом само оно является максимально компактным и простым в использовании. Дополнительным плюсом можно считать то, что каждый двухконтурный котел имеет внешний теплорегулятор, поэтому температуру воздуха и нагрева воды можно устанавливать самостоятельно.

Устройство двухконтурного газового котла

Котлы такого типа напоминают одноконтурные по строению, поскольку газовая горелка увеличивает температуру теплового обменника и носителя. Главным преимуществом двухконтурного котла считается способность сразу греть воду для использования в хозяйстве и чтобы отапливать помещение. Происходит это благодаря совмещению трубопроводов в теплообменнике, используемых для достижения обеих целей.

Требуется отметить особенность такого котла, змеевик совмещает 2 трубы. В главной трубе, служащей для обогрева помещений, находится другая, для снабжения теплой водой. Вода по этим контурам перемещается в разных направлениях, благодаря чему увеличивается теплоотдача. Такую особенность требуется учитывать во время подсоединения котла к системе водного обеспечения.

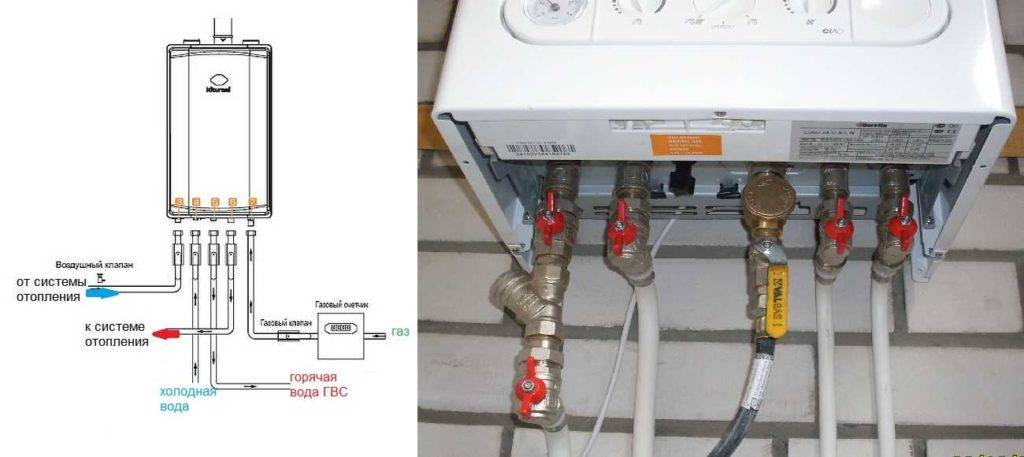

Одноконтурные котлы имеют три трубы, две проводящие воду и одну — газ. Двухконтурные котлы требуют присоединения пяти труб из-за двух контуров:

Труба с входящим носителем тепла для обогрева;
Подводящая, для снабжения теплой водой;
С газом;
С исходящим теплым водным обеспечением;
С исходящим носителем тепла для обогрева помещения.

Перед тем как подключать двухконтурный котел по такой схеме, ознакомьтесь с прилагаемой инструкцией пользователя, поскольку подключение может быть немного иным.

Есть возможность приобретения напольного газового котла двухконтурного типа. Монтаж происходит немного по другим правилам, а устанавливать его можно только в котельной, в отличие от настенного, который ставится в удобном для вас месте. Как выполнять монтаж двухкамерных котлов и где это лучше делать, мы поговорим позже.

На фото: система отопления двухконтурным котлом загородного дома или дачи.

Требуется отметить, что работы связанные с газовыми котлами, выполняются специализированными компаниями, у которых есть лицензия и специальное разрешение. Установка и подключение котла своими руками влечет за собой штрафы. Тем не менее, заниматься оформлением некоторых разрешений и подготавливать котел к монтажу придется самостоятельно.

Особенности напольного котла отопления

Эти котлы обладают большой мощностью, что предназначено для обогрева больших площадей. Такой котел необходимо установить в отдельном помещении — котельной.

Вот некоторые особенности, которые следует учитывать при установке котла:

Двухконтурные устройства не рекомендуется устанавливать на кухнях:
Газовый котел большой мощности необходимо размещать либо в подвале, либо на первом этаже;
Не рекомендуется устанавливать в ванной газовые приборы;
Если прибор установлен на кухне, газоанализатор обязательно. С помощью этого устройства утечки газа будут вовремя обнаружены.

Еще по этой теме на нашем сайте:

Трое моих оппонентов сказали, что самостоятельно установить твердотопливный котел — это невозможно. Какие.

В любой стране с ярко выраженными холодными периодами проблема отопления дома — одна из основных проблем обеспечения комфортных условий проживания.

Установка напольного газового котла существенно отличается от установки настенного котла. Напольный котел зачастую намного эффективнее и схема его сборки сложнее.

Двухконтурные напольные газовые котлы

Напольные агрегаты по условиям монтажа не имеют ограничений в весе. Это позволяет устанавливать в них более массивные и прочные детали, использовать узлы большей прочности и производительности.

Большинство напольных котлов демонстрирует гораздо более высокие эксплуатационные показатели за счет своей надежности, способности испытывать повышенные нагрузки без потери работоспособности.

Общая конструкция и принцип работы не отличаются от базовых конструкционных вариантов, вся разница сосредоточена в области увеличения мощности и эффективности основных узлов:

Теплообменника.
Газовой горелки.
Циркуляционного насоса и т.д.

Помимо этого, широко используются энергонезависимые модели, которые гарантированно обеспечивают обогрев дома независимо от состояния электросетей и их возможностей.

В условиях России внезапное отключение электропитания даже на несколько часов грозит перемерзанием трубопроводов в системе, что означает полный вывод отопительного контура из строя.

Энергонезависимые котлы полностью исключают такую возможность, не нуждаясь ни в чем, кроме подачи воды и газа.

В чем отличие газового котла с открытой и закрытой камерой?

Разделяют котлы еще и по типу камеры — она может быть открытой и закрытой.

Схемы подключения дымоотводов у котлов различного типа

На рисунке представлено два типа котлов:

1. Прибор отопления с открытой топкой, который присоединен к дымоходу.

2. На втором рисунке показан тип котла с закрытой камерой и вентиляцией турбо, т.е. с использованием вентилятора и коаксиальным дымоходом.

3. На третьем рисунке также представлен котел с закрытой топкой и турбо-вентиляцией, но подключенный к вертикальному дымоходу.

Открытый тип камеры предусматривает работу котла с помощью естественной тяги — это классическая схема, при которой воздух для горения топлива поступает в котел из помещения, где установлен прибор. Этот тип котла забирает такое количество воздуха, которое ему необходимо для полноценной работы. Дымоход в данном случае необходимо присоединять к дымоотводной трубе.

К основному недостатку такого котла можно отнести то, что его не рекомендовано устанавливать в жилом помещении, так как возможны отравления отходами горения. Поэтому необходимо оборудовать для его установки отдельное помещение котельной с хорошей вентиляционной системой.

К положительным моментам относят цену котлов с открытой топкой — она гораздо ниже, а также то, что этот тип прибора может работать совершенно автономно, при отсутствии электропитания.

Закрытая камера сгорания в котле позволяет устанавливать его в любом помещении с хорошей вентиляционной системой, и для него не потребуется устраивать отдельное помещение. Однако для прибора с закрытой камерой сгорания необходима система принудительной вентиляции, т.е. вентилятор, а значит, он энергозависим. Для этого типа котла подойдет как вертикальный дымоход, так и коаксиальный горизонтальный, который выводится через стену.

Типы горелок и на что они влияют?

Двухконтурные котлы могут иметь два типа горелок — это атмосферные и наддувные. Чем они отличаются и какая из них лучше?

Горелки наддувного типа оснащены вентилятором, который привлекает воздух в топку. Их чаще всего устанавливают в котел мощностью в 100 и более кВт. КПД отопительного прибора с наддувной горелкой возрастает до 92—95%. Такие котлы не требовательны к давлению в газовой магистрали и к высоте дымоотводной трубы.

Газовая горелка наддувного принципа работы

Подобный тип горелки поможет значительно сэкономить на топливе и часто используется даже в котлах с комбинированным отоплением. Однако модели котлов такого типа достаточно дороги, а еще одним недостатком можно считать достаточно громкий шум при их работе.

Горелки атмосферного типа имеют менее сложную конструкцию. Газообразное топливо подается в нее просто под воздействием существующего определенного давления в магистрали, а воздух поступает посредством обычной тяги. Горелка имеет доступную цену, что снижает стоимость и всего прибора — этот фактор делает подобные котлы популярными и востребованными.

Горелка атмосферного типа

Правда, КПД котла с атмосферным типом горелки ниже, чем у закрытого поддувного, и составляет 85—90 %, поэтому и экономия на энергоносителе будет ниже.

Зато эти типы горелок просты в эксплуатации, работают почти бесшумно и не требуют расходов на обслуживание.

Создание теплого пола

Если вы хотите в систему отопления включить «теплый пол», тогда используйте гидрострелку. Для напольного отопления требуется низкотемпературное подключение. В верхней части гидрострелки находится горячая вода для радиаторов, в нижней — более прохладная для пола.

В обвязку включаются узлы рециркуляции: байпас и трехходовой клапан. При падении температуры клапан будет открываться для рециркуляции воды. Подробнее показано на картинке:

Во время установки соблюдайте правила и нормативы. Помните, что подключение к газопроводу проводится только специализированной службой. Чтобы облегчить вам выбор, прилагаем полезное видео:

Схемы обвязки

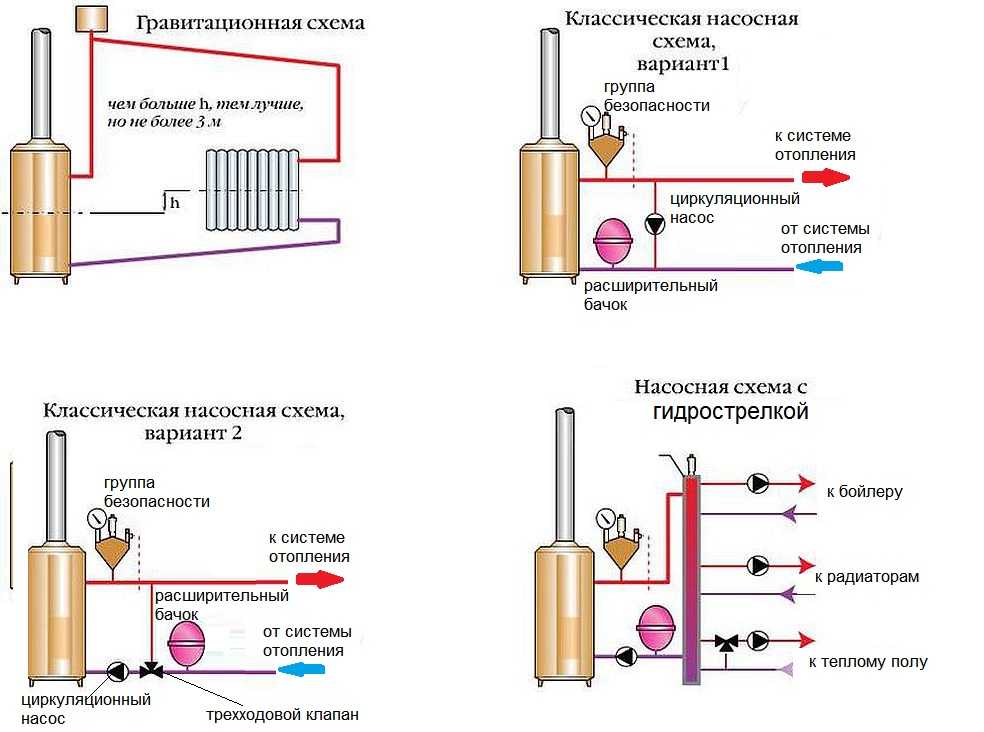

Чтобы понять, как правильно сделать подключение, обратите внимание на тип котла. Подсоединение одноконтурного и двухконтурного агрегата будет отличаться

Самая простая обвязка не включает насос. В конструкции используются только запорные краны и фильтр. Это экономный подход в финансовом плане, но он не обеспечивает равномерное распределение теплоносителя.

Своими руками проще выполнить подключение с полипропиленом. Трубы из этого материала отличаются дешевизной и простотой установки. К тому же на их стенках не скапливается налет и накипь. Вы сможете собрать контур любой формы, соединения выполняются сгоном «американка». В качестве прокладок используется паронит.

Однотрубная (простая) схема

Инструкция подойдет для одноконтурных котлов «Бош», «Вайлант», «Аристон» и других марок. Конструкция предусматривает одну трубу, которая отходит от корпуса по уровню пола. Батареи подключены последовательно, что снижает эффективность нагрева (тем более связка не включает насос).

Преимущества установки с естественной циркуляцией:

Простой монтаж.
Независимость нагрева от наличия электроэнергии (для работы насоса требуется подключение к сети).
Минимальные затраты на материалы и обустройство.

На картинке ниже изображено подключение уже с насосом и принудительной циркуляцией.

Двухтрубная установка

Как обвязать двухконтурный котел? Он включает подающую линию, которая уходит вверх (стояк) и поворачивает под потолком. Это основная труба, от которой расходится развилка отдельно на каждый радиатор. Отводящая труба располагается у линии пола. Каждая батарея подключена к ней патрубком. Именно такая организация позволяет равномерно распределять теплоноситель, а значит, эффективно отапливать помещение.

В одноэтажных домах можно обустроить систему нагрева с естественной циркуляцией. Но в многоэтажных используется только вариант с насосом. Что понадобится при установке:

насос (обычно идет в комплекте с котлом);
распределительный клапан;
мембранный бак;
запорная арматура;
фильтры;
обратный клапан;
переходники, тройник.

Особенности обвязки напольного котла

Такие модели как «Будерус», «Бакси» (Baxi), «Лемакс», способны отопить большие площади. Однако для их установки и подключения требуется больше места. Вот какие сложности отмечают пользователи:

Дорогие комплектующие.
Сложные схемы рассчитаны на специалистов.
Дорогое обслуживание.

Обвязка кажется сложнее, потому что напольные агрегаты не включают группу безопасности. Поэтому пользователю приходится самостоятельно монтировать насос циркуляции, расширительный бак.

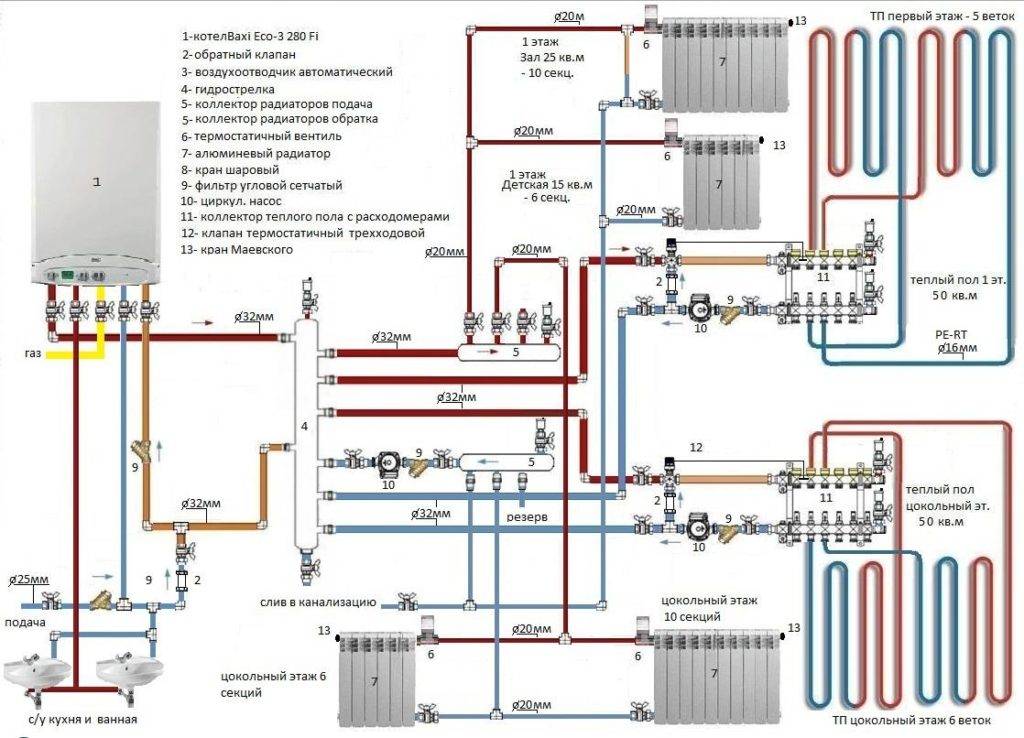

На картинке ниже представлены схемы. Условно они делятся на две группы:

С перемычкой. В этом месте монтируется насос. Термодатчик находится снаружи (картинка вверху справа).
С трехходовым клапаном (картинка снизу слева).

Для чего нужна перемычка? В больших контурах низкая температура теплоносителя на обратке приводит к выделению конденсата. С помощью перемычки в холодный трубопровод подмешивается вода из теплого трубопровода, тогда температура стабилизируется. Видео поможет в установке:

Настенная техника

Для обвязки настенного агрегата «Протерм Пантера» в частном доме можно использовать такую схему:

При обвязке используются шаровые вентили и полимерные трубы. Фильтр с обеих сторон оснащен кранами. Так можно перекрыть воду только в этой точке и прочистить фильтр от засора.

Также можно использовать самый простой вариант, как мы описывали выше.

Создаем необходимый уровень комфорта

Выбор котельного оборудования должен полностью соответствовать тем требованиям, которые выдвигаются к автономной системе отопления. Что может оказывать влияние на эффективность работы двухконтурного котла? Изменения температуры наружного воздуха в зависимости от климатических условий региона, в котором вы проживаете.

Обширный модельный ряд двухконтурных котлов позволяет самостоятельно определить для себя, какой способ управления газо-нагревательным оборудованиями вам больше всего подходит. Сегодня выпускаются модели агрегатов со следующими типами системы регулировки мощности:

одноступенчатая;
двухступенчатая;
трехступенчатая.

Самые распространенные и востребованные — модели, в которых используется двухступенчатая система регулировки мощности котла. Именно такие котлы легко адаптировать к сезонным и суточным перепадам температуры воздуха. Возможность регулировки работы в двух режимах обеспечивает оптимальный нагрев теплоносителя в системе в зависимости от того, тепло на улице или холодно. Регулировка интенсивности нагрева значительно удлиняет сроки эксплуатации горелки и теплообменника.

Менее удобны в работе котлы с одноступенчатой системой регулировки. Такие модели значительно дешевле, и этим, естественно, обусловлена ограниченность их технологических возможностей.

Газовые котлы, оснащенные приборами трехступенчатой регулировки мощности, на порядок совершеннее остальных вариантов. Такие агрегаты полностью универсальны и автономны в работе, однако высокая стоимость ограничивает популярность применения этих высокотехнологичных устройств.

Монтаж котлов в домах индивидуальной застройки

Способ размещения отопительного котла в жилом доме зависит от его конструкции и может быть напольным или настенным. Следует отметить, что напольные модели в большинстве случаев превышают по тепловой мощности навесные источники тепла.

Кроме этого, более свободная схема циркуляции теплоносителя в таких устройствах допускает их установку для работы в автономных системах отопления с естественной циркуляцией.

Монтаж напольных котлов в отдельной топочной

При необходимости установки источника тепла мощностью более 32 кВт, выбирают газовые котлы с установкой на пол, поскольку тепловая производительность серийных навесных моделей не превышает названной величины. Разработанные типовые схемы топочных, для домов частной застройки, предусматривают наличие:

расширительного бака;
нагревателя горячей воды для бытовых нужд;
емкостного или скоростного разделителя;
распределительной гребенки;
не менее двух циркуляционных насосов.

Кроме этого, требуется выполнение монтажа аварийных сбросных линий и предохранительных клапанов, срабатывающих при повышении давления в трубопроводах.

Работы по монтажу котла начинаются с подготовки кирпичных или бетонных оснований не только под него, но и под все баки, которые после наполнения водой станут довольно тяжелыми. После этого следует собрать распределительные гребенки и насосные блоки с запорной арматурой, и закрепить их на стене по проектной схеме.

Какую функцию выполняют теплообменники?

Чтобы иметь представление об этом важнейшем элементе конструкции отопительного прибора и знать, какой из них лучше и долговечнее, нужно рассмотреть несколько из них.

В двухконтурные котлы устанавливают битермические или раздельные теплообменники, решетчатого типа или в виде змеевика.

Чаще всего применяют раздельное строение теплообменника. Он состоит из пластин из нержавейки, которые служат для нагрева горячей воды потребительского назначения. А для нужд отопления в данном комплексе используется теплообменник из меди. Эта модель более долговечна, чем битермическая, так как она дольше не забивается накипью.
Битермические теплообменники состоят из двух медных труб. Внешняя труба — это контур отопления, а внутренняя — для проточного нагрева воды для потребительских нужд.

Теплообменник битермического типа

Такой котел обойдется значительно дешевле первого, так как в нем практически отсутствует второй теплообменник и не требуется трехходового клапана. Минус — эту систему нельзя использовать при жесткой воде, излишне обогащенной солями.

Кроме этого, теплообменники бывают стальные или чугунные.

Стальной теплообменник имеет небольшой вес и доступную цену. Элемент, выполненный из этого материала, достаточно легко воспринимает возможные гидравлические удары и не подвержен деформации.

Стальной теплообменник двухконтурного котла

Но к его недостаткам можно отнести подверженность коррозии, возникающей под воздействием конденсата, который может образовываться при пониженных температурах внутри корпуса котла, а также возможность быстрого прогорания. Эти проблемы обычно возникают при нарушениях эксплуатации прибора, но если выполнять все рекомендации производителя, то можно избежать таких неприятных последствий. Например, недопустимо, чтобы в котле со стальным теплообменником температура понижалась до критической, т.е. ниже «точки росы».

В некоторых моделях используют элементы теплообменника из нержавейки или легированной стали, и, кроме того, применяют другие современные технологические решения, которые не позволяют образовываться конденсату. Котлы, оснащенные такими теплообменниками, существенно дороже обычных.

Теплообменник из чугуна считается самым надежным и долговечным — он не подвержен глубокой коррозии и прогоранию, так как корпус имеет достаточную толщину. Но нужно помнить, что чугун – хрупок, и даже при несильном ударе на нем могут образоваться трещины. Кроме того, подобные повреждения могут образоваться и при попадании в разогретый теплообменник холодной воды, например, когда систему дополняют водой.

Чугунные теплообменники

Если вода имеет высокий процент концентрации солей жесткости, в котле может быстро образоваться большой слой накипи, что ведет к перегреву отдельных частей теплообменника, а как результат — образованию трещин и выходу из строя всего отопительного аппарата. Таким образом, перед контуром отопления обязательно нужно устанавливать систему умягчения воды.

В дорогих по стоимости котлах устанавливают теплообменники из чугуна особых марок, с особой пластичностью материала, сопротивляемостью к коррозии и однородностью структуры. Такие элементы служат в котлах около пятидесяти лет.

Но, нужно отметить, что для приборов, работающих на газе, чугунный теплообменник не особо желателен. Дело в том, что чугун из-за своей массивности обладает большой термической инерцией и не может быстро изменить температуру в контуре, если даже автоматика перевела котел на другую мощность. А это –не слишком хорошо ни для автоматики аппарата, ни для других элементов конструкции.

Установка дымохода

Перед тем, как осуществить монтаж напольного газового котла, следует провести систему дымоудаления. На готовое основание ставят агрегат, после чего намечают место нахождения дымохода. Однако эти расчеты можно осуществить и без установки котла

Важно учесть, что диаметр дымовыводящей трубы должен соответствовать мощности напольного газового агрегата:

для моделей с открытой камерой сгорания используется раздельный дымоотвод соответствующей мощности;
для устройств мощностью менее 31 кВт подойдет труба сечением более 14 см;
для агрегатов мощнее 39 кВт выбирают систему диаметром от 16 см;
отопительные устройства с закрытой камерой сгорания оборудуют дымоходами коаксиального типа.

Согласно требованиям СНиП, дымоотвод не может быть сооружен рядом с окном. Минимальное расстояние от него до трубы должно составлять 600 мм, иначе продукты сгорания будут поступать прямо в форточку.

Выход дымохода над поверхностью крыши в высоту делают от 50 см и выше.
