фитинги для медных труб под обжим

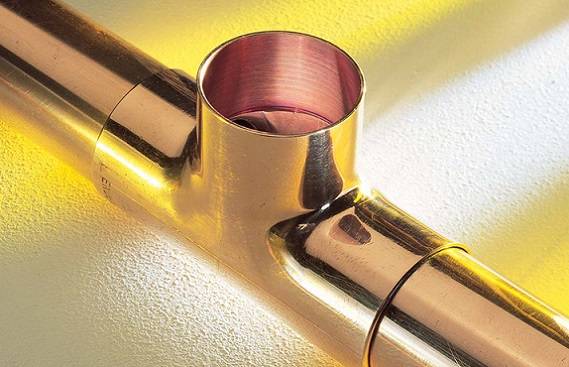

Медные фитинги под пайку

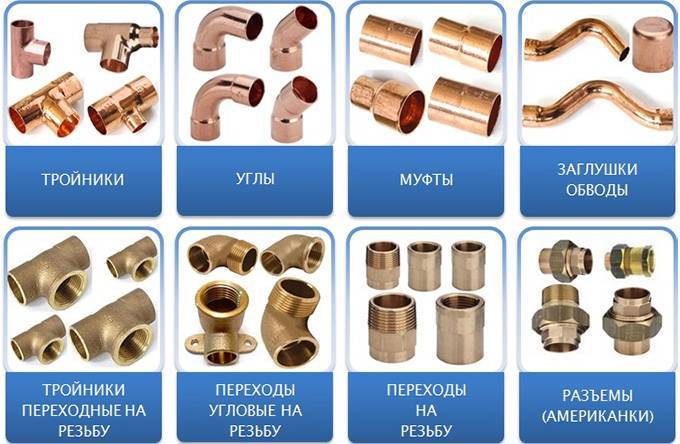

Классификация медных фитингов для труб

При соединении медных труб капиллярной пайкой используется телескопическое (коаксиальное) соединение внахлест, при котором в монтажном зазоре (толщиной всего 0,02-0,40 мм) при нагреве возникает капиллярный эффект (расплавленный припой равномерно всасывается в зазор и, остывая, обеспечивает прочное соединение).

Производителями изготавливается широкий ассортимент данных элементов:

• отводы;
• дуговые коленья;
• заглушки;
• тройники;
• переходники;
• штуцеры;
• муфты;
• крестовины.

Они самые простые по конструкции и самые дешевые из медных фитингов. Трубы и фитинги под пайку изготавливают из одной марки меди – Cu-DHР, и их можно использовать для высокотемпературной и для низкотемпературной сварки. При пайке с использованием фитингов сокращается время монтажа, а прочность и надежность соединений увеличивается, так как металл труб не деформируется.

Для низкотемпературной капиллярной пайки существует специфический тип медных фитингов со специальной канавкой по окружности внутри фитинга, в которую уже вложен припой, остается только надеть его на трубу, у которой кромка покрыта флюсом (обычно это бура), и нагреть соединение горелкой. Применение таких фитингов в несколько раз ускоряет монтаж.

Высокотемпературная пайка широко применяется при монтаже систем водоснабжения и отопления из-за большой прочности получаемых соединений. Для нее тоже выпускают специальные укороченные фасонные фитинги с размерами, указанными в EN 1254-5. Укороченные фитинги запрещено использовать в системах газоснабжения из-за узкого пояса спая.

Для перехода на резьбовое, фланцевое или пресс-соединение используют фитинги-переходники, которые с одной стороны припаиваются к трубе, а с другой стороны имеют резьбовое, фланцевое или другое нужное соединение. Производится целый ряд различных фитингов-переходников с переходом на фланцы или резьбу. Материалы для изготовления фитингов под пайку – медь, бронза, латунь.

Виды опор для монтажа медных труб.

Каждый производитель в каталогах и спецификациях указывает точную область применения фитинга, номенклатуру, размерный ряд и т.д. Существуют объекты, на которых производить монтаж труб с помощью горелок с открытым пламенем категорически запрещено. В таких случаях применяют низкотемпературную сварку с использованием электрических нагревателей, работа которых сродни электропаяльнику.

Капиллярная пайка популярна благодаря несложной и долговечной технологии, так же как и паяные соединения. Однако в последние годы появились новые способы монтажа труб из меди.

Устранение поломок

Любые конструкции подвержены износу, каким бы качественным ни был их материал. Чтобы избежать поломок, монтаж должен быть произведен качественно и с соблюдением всех технических норм. При любых неисправностях ремонт обойдется дешевле замены всей конструкции.

Обычно в водопроводной системе случаются протечки. Если к решению этого вопроса подойти правильно, то ремонт вполне можно осуществить самостоятельно.

Частой причиной протечек в трубной разводке, которая смонтирована с использованием компрессионных видов, становится слабое поджатие гайки. Для ее устранения нужно попробовать просто затянуть гайку ключом. Если это не помогло, перекрыв водоснабжение, внимательно осмотрите место соединения. Причина протечки может быть в поломке уплотнительного кольца, которое находится между корпусом фитинга и штуцером, или в состоянии прокладки изделия. После замены поврежденной детали, соединение необходимо промазать силиконовым герметиком.

Если протечка произошла в соединениях металлопластиковых труб с прессовыми типами, то осуществить ремонт своими руками получится только при наличии специального инструмента для обжима. Так как эта конструкция не является разборной, нужно срезать кусок трубы с фитингом, зачистив место среза. Затем надеть на трубу новое изделие и обжать соединение.

Механические разъёмные соединения медных труб

Сантехническая и другая практика отмечается использованием целого ряда способов создания разъёмных соединений, которые по надёжности и прочности не уступают паяным. При эксплуатации водопроводных и прочих систем, где используются медные трубы, встречаются монтажные фрагменты, где пайка меди невозможна в принципе. Для таких ситуаций как раз и применимы разъёмные механические соединения:

1. Конической развальцовкой.
2. Накатными канавками.
3. Связывающим обжимом.
4. Вставкой нажимом.

Рассмотрим технологические моменты каждого способа на случай применения для строительства систем медных трубопроводов.

Соединения связывающим обжимом под высокое давление

Достижения в технологиях связывающих обжимных соединений и в разработках материалов для уплотнительных колец, позволяют применять соединения связывающим  обжимом для систем высокого давления. Однако системы высокого давления требуют применения несколько иной конфигурации прессовых губок.

Результат изготовления соединительного узла техникой двойного обжима на 360º

Соединения связывающим обжимом для трубопроводов низкого давления, технологических трубопроводов и линий сжатых газов немедицинского назначения, используют единую стандартную шестиугольную форму прессования.

Соединение с помощью связывающих обжимов под более высокие давления требует использования специально разработанных пресс-фитингов и зажимных губок для обеспечения двойного обжима фитинга на 360°.

Способ #4: соединение вставкой нажимом (Push-connect)

Отличительная особенность способа сборки вставкой нажимом — для установки не требуется никаких дополнительных инструментов, горелок, специальных топливных газов или электроэнергии. Сборка вставкой нажимом обеспечивается встроенным эластомерным уплотнением и захватным кольцом из нержавеющей стали.

Удобный во всех отношениях и вполне практичный для эксплуатации способ сборки узла вставкой нажимом (push-connect)

Типичные диапазоны значений давления и температуры для узлов, выполненных вставкой нажимом, приведены в таблице:

Тип сборки	Диапазон давлений, кПа	Диапазон температур, ºC
Вставкой нажимом, D = 12,7 – 50,8 мм	0 – 1375	минус 18 / плюс 120

Существует два распространенных типа фитингов для этого типа сборки. Оба варианта создают прочные надёжные сборки узлов. Однако если один тип фитинга для способа вставки нажимом позволяет легко снимать сборку после установки, например, для обслуживания системы, второй не поддерживает такой конфигурации. Этим моментом фитинги отличаются один от другого.

Виды фитингов для соединений способом вставкой нажимом: слева – разборная конструкция; справа – неразборная конструкция

Перед сборкой узла требуется выполнить все подготовительные процедуры с медной трубой, как уже было описано выше

Здесь следует уделить особое внимание очистке скошенного конца медной трубы с помощью наждачной бумаги, нейлоновой абразивной ткани или сантехнической ткани. Этими действиями обеспечивается целостность уплотнительной прокладки в момент вставки медной трубы в тело фитинга

Сборка предполагает исполнение жёсткого толкающего, одновременно закручивающего движения, направленного в тело фитинга. Движение медной трубы внутрь фитинга выполняется до момента, пока медная труба не упрётся в заднюю часть чашки фитинга. Этот момент обычно указывает предварительно сделанная отметка глубины вставки на поверхности меди.

При помощи информации: Сooper

Особенности соединительных элементов для медных труб

Так как комплектующие из меди применяют в сферах, где недопустимы даже малейшие утечки, к узлам медных трубопроводов предъявляются высокие требования

При соединении труб важно обеспечить не только максимальную надежность и герметичность, но и предотвратить химические процессы, которые негативно повлияют на состав рабочей среды и состояние трубопровода

Для монтажа трубопровода можно использовать фасонные элементы из разных материалов:

• Медные. Это наилучший вариант – трубы и фитинги на узловых участках будут одинаково реагировать на температурные колебания, что снизит вероятность разгерметизации узлов. Кроме того, все комплектующие из меди, в том числе и соединительная арматура, делаются тонкостенными, так как медь не подвержена коррозии и не нужно при изготовлении изделий закладывать запас толщины. Чем тоньше стенки, тем легче фитинг, поэтому медная арматура – одна из самых легких, а значит, оказывает на трубопровод минимальную нагрузку.
• Стальные нержавеющие. Такие фитинги универсальны и подходят для соединения между собой медных изделий и для образования перехода между трубами из разных материалов. Однако из-за разницы в температурном расширении этих материалов может произойти разгерметизация узлов. Кроме того, нержавеющая сталь под воздействием горячей или химически агрессивной рабочей среды хоть и медленно, но разрушается.
• Латунные. Арматура из латуни, как и из нержавейки, универсальна. Латунные фитинги для соединения медных труб предпочтительнее стальных, так как ближе по температурному расширению и сроку эксплуатации.

Фитинги для медных труб под развальцовку

Медная развальцовка (либо разборотовка) часто выполняется при осуществлении системы отопления и водопровода.

Осуществить этот процесс можно с помощью простого инструмента – стержня с коническим наконечником. Инструмент помещается в конец трубы из меди, и его проворачивают до приобретения необходимой геометрической формы. Этот способ очень прост, но в то же время он не даёт гарантии качественной развальцовки.

Фитинги медные под развальцовку

Лучшим вариантом для процесса разбортовки станет прибор, состоящий из струбцины (создаёт давление на рабочий конус) и подставки с несколькими отверстиями либо одним стандартным (вставляются трубы из меди разного диаметра). Такой способ развальцовки применяют домашние мастера.

Профессионалы применяют устройства для разборотовки, в составе которых есть эксцентрик и предохранительная трещотка. На концы труб надеваются гайки. Концы однородно раскатываются на данном устройстве по поверхности изнутри.

Капиллярные соединительные элементы

Медные фитинги, которые используются под пайку, носят название капиллярные. Этот вид фасонных изделий наилучшим образом подходит для трубопровода из меди, соединение получается неразъемным, однако наиболее надежным и долговечным. Пайку осуществляют с использованием припоя, в качестве которого выступает медная или оловянная проволока.

Современные медные фитинги под пайку уже содержат припой под внутренней резьбой элемента.

Чтобы выполнить пайку трубопровода, необходимо равномерно разогреть изделия горелкой. Процесс довольно простой. Все этапы поочередно выглядят так:

1. Трубу покрывают тонким слоем флюса.
2. Надевают заранее подготовленный фитинг.
3. Производят собственно пайку: соединение нагревают до тех пор, пока проволока не расплавиться.
4. Расплавленный припой равномерно заполняет щель между трубой и соединительным элементом.
5. Трубопровод оставляют на некоторое время, дав ему остыть.
6. Производят внешнюю зачистку трубы.

Капиллярный фитинг для медных труб

Медные фитинги под пайку – самый дешевый вид соединительных элементов.

В зависимости от конструкции и предназначения паечные соединительные элементы бывают нескольких типов. Выделяют:

• Муфты;
• Крестовины;
• Отводы;
• Переходы;
• Штуцера;
• Заглушки.

Какие виды выпускают

Фитинги можно классифицировать по материалу, из которого они изготовлены, по способу монтажа, а также по форме и назначению. Они применяют при пайке, сварке и разъемных соединениях.

В зависимости от материала фитинги бывают металлические (из металлов и сплавов) или пластиковые (из полиэтилена низкого давления или полипропилена).

По способу монтажа они делятся на три группы:

• резьбовые;
• обжимные;
• под пайку или сварку.

Обжимные фитинги, в свою очередь, могут обжиматься либо при помощи специального инструмента, либо затягиванием кольца гайки. И кольцо и накидная гайка являются частью конструкции и всегда поставляются в комплекте.

По назначению разделение следующее:

• соединительные – муфты, сгоны, штуцеры, переходники с одного диаметра на другой или с одного способа соединения на другой;
• изменяющие направление трубопроводов – отводы, колена. Иногда одновременно с изменением направления изменяется и диаметр или способ монтажа;
• разветвляющие – тройники, крестовины, позволяющие разделить трубопроводы на несколько направлений.

При производстве металлических изделий под сварку часто используют сталь, но в последнее время наибольшее распространение получают медные фитинги под пайку, а также резьбовые компоненты.

Резьбовые детали для металлических трубопроводов изготавливают из медных сплавов – латуни или бронзы. Они прочнее медных.

Соединения осуществляются путем накручивания одной резьбы на другую с использованием уплотнения изо льна, сантехнической нити, фум-ленты. Размеры резьбовых элементов обычно указываются в дюймах и долях дюйма.

Пластиковые

Для устройства полиэтиленовых трубопроводов используют фитинги ПНД (из полиэтилена низкого давления). Они бывают резьбовыми, обжимными под гайку или под пайку.

В конструкции обжимных фитингов из полиэтилена предусмотрены, кроме обжимных колец, резиновые уплотнительные кольца. Эти кольца при монтаже соединения устанавливают в зазор между наружной поверхностью трубы и внутренней поверхностью фитинга.

Полиэтиленовые компоненты под пайку изготавливают с таким расчетом, чтобы трубка плотно, но без усилия, вставлялась в фитинг после разогрева специальным паяльником.

Детали из полипропилена используют для монтажа трубопроводов из такого же материала. Такие стыки осуществляются только пайкой при помощи .

Иногда используют фитинги из полипропилена, в которые впаяна металлическая резьба. Такие изделия необходимы там, где нет возможности создать неразборное соединение в силу технологических требований или из-за плохого доступа к месту монтажа. Их также применяют для установки сантехнических приборов, например смесителей.

Часто в промышленности и в быту используются трубы и шланги из поливинилхлорида. Они натягиваются на штуцеры и фиксируются обжимными хомутами.

Иногда ПВХ трубы обладают термоусадочным эффектом и для надежного контакта достаточно просто подогреть конец трубки, одетый на штуцер. После остывания шланги плотно обжимают фитинг.

Металлопластиковые

До сих пор все рассмотренные виды соединительных элементов были из того же материала, из которого были изготовлены трубы. Для пайки это очевидно, ведь материал труб и фитингов должен обладать одинаковой температурой плавления.

Резьбовые и обжимные фитинги для пластиковых труб также изготавливаются из пластика. Но существует еще один вид труб – металлопластиковые.

Их стенки состоят из двух слоев полиэтилена, между которыми запаяна металлическая (чаще алюминиевая) прослойка. Эта прослойка армирует трубы, а полиэтилен защищает ее от коррозии.

Такие трубы соединяются металлическими обжимными фитингами. Соединение может быть разборным – в случае применения фитингов с гайками, и неразборным – в случае использования пресс-фитингов, обжимаемых специальными клещами.

Из меди и бронзы

Наиболее распространенные соединения медных труб бывают обжимными или под пайку. Их делают из меди или бронзы. Пользуются спросом медные тройники, колена, различные виды муфт под пайку, без которых невозможно собрать трубопровод.

Обжимные медные фитинги включают в конструкцию неразрезное обжимное кольцо и накидную гайку.

В случае разборки стыка с целью замены участка трубопровода кольцо использовать повторно невозможно, так как оно остается плотно обжатым на сменяемой трубе. В торговой сети кольца для медных обжимных фитингов различных размеров реализуются отдельно.

Выбор фитингов

При выборе фитингов для организации трубопровода отопительной, водопроводной или иной другой системы необходимо учитывать следующие факторы:

• вид устройства;
• назначение и размеры соединительного элемента.

Разновидности фитингов

Для соединения медных труб используются следующие виды фитингов:

• компрессионные;
• обжимные;
• резьбовые;
• под пайку.

Компрессионные фитинги позволяют получить разъемное соединение. Устройства состоят из следующих элементов:

• корпуса, который может быть изготовлен непосредственно из меди или иных металлов: латуни, бронзы и так далее;
• зажимного кольца, придающего соединению герметичность;
• накидной гайки, при помощи которой происходит фиксация соединения.

Соединительный элемент многоразового использования

Преимуществами использования компрессионных фитингов являются:

• простота установки. Для сборки трубопровода этими элементами не требуется специального оборудования и дополнительных навыков. Кроме этого монтаж фитинга производится в кратчайшее время;
• небольшая стоимость фитинга, особенно если применять устройства, изготовленные из латуни;
• возможность проведения ремонтных работ без замены.

Среди наиболее существенных недостатков фитингов такого типа можно отметить:

• невозможность установки на трубопроводах скрытого типа. Из-за невысокого уровня герметичности соединения и необходимости постоянной подтяжки накидной гайки компрессионные фитинги рекомендуется устанавливать исключительно на наружные трубопроводы;
• невозможность использования на трубопроводах, предназначенных для проведения газа и жидкостей, находящихся под высоким давлением (причина – невысокий уровень герметичности соединения).

При использовании соединительного элемента компрессионного типа несколько раз значительно снижается уровень надежности.

Обжимные фитинги позволяют получить более прочное и герметичное соединение, что значительно расширяет область их использования. Обжимной или пресс-фитинг состоит из:

• корпуса;
• резинового уплотнительного кольца, что и повышает герметичность;
• ограничителя, который чаще всего изготавливается из пластика;
• пресс-гильзы, необходимой для крепления.

Элемент трубопровода для получения герметичного соединения

К преимуществам фитингов под обжим можно отнести:

• получение максимально герметичного стыка за короткий срок;
• невысокая стоимость;
• возможность монтажа как в наземных, так и в скрытых трубопроводах.

Единственным существенным минусом пресс-фитингов является сложность монтажа, так как для установки такого типа элементов требуется специальное оборудование.

Простейшие соединительные элементы для трубопровода

Резьбовые фитинги – это простейшие соединительные элементы, состоящие из корпуса, на концах которого нарезана внутренняя или внешняя резьба.

Для герметизации соединения используются разные уплотнители: льняная нить, ФУМ-лента и так далее.

Фитинги под медную трубу, предназначенные под пайку, используются крайне редко, например, для изгиба трубопровода или присоединения дополнительного отвода. Состоит такой фитинг из корпуса, а для его установки требуется наличие газовой горелки.

Устройства, устанавливаемые методом пайки

В настоящее время наибольшей популярностью при сборке трубопроводов из меди пользуются компрессионные или пресс-фитинги.

Назначение и размеры фитингов

После выбора вида соединительного фитинга необходимо определиться с назначением устройства и его габаритными размерами.

По назначению все фитинги подразделяются на следующие виды:

• отводы. Используются при необходимости изменения угла прохождения трубопровода для отопления, водоснабжения и так далее;
• тройники, которые устанавливаются в случае необходимости присоединения к трубопроводу дополнительной магистрали;
• крестовины. Основное отличие от тройников заключается в наличии дополнительного ввода/отвода;
• линейные фитинги. Преимущественно используются для увеличения длины трубопровода путем присоединения дополнительного отреза;
• заглушки. Позволяют перекрыть подачу проходящего в трубопроводе вещества на определенном участке.

Виды фитингов в зависимости от назначения

Выбор вида фитинга осуществляется в соответствии с разработанной схемой трубопровода.

При выборе соединительного узла для водопровода, газопровода, системы отопления и так далее также необходимо учитывать размеры фитингов. Диаметр соединительного элемента должен быть равен диаметру труб, используемых для организации трубопровода. Если устанавливается резьбовой фитинг, то также необходимо определить размеры (шаг) резьбы.

Сборка трубопровода при помощи фитингов

Соединение медных труб при помощи фитингов производится исключительно в местах, доступных для проведения контроля. Это правило обуславливается тем, что соединение получается не полностью герметичным и с течением времени могут образовываться протечки.

Преимуществом резьбового соединения является то, что в случае необходимости можно произвести ремонт без дополнительных усилий, так как полученное соединение получается разъемным.

Инструменты и материалы

Для сборки трубопровода потребуются следующие материалы и инструмент:

• медные трубы подходящего диаметра;
• соединительные обжимные или пресс-фитинги;

Специальные устройства для сборки трубопровода

• труборез или ножовка по металлу;
• трубогиб для медных труб. Устройство используется для организации трубопровода с меньшим количеством соединений, что повышает прочность системы;
• напильник для обработки труб после резки (перед соединением). Дополнительно можно использовать мелкую наждачную бумагу;
• ФУМ-лента для герметизации резьбы. Кроме ФУМ-ленты можно также использовать льняную нить, нить Тангит Унилок или любой иной герметизирующий материал;
• гаечный ключ.

Инструкция по сборке

Сборка медного трубопровода своими руками при помощи фитингов производится следующим способом:

1. нарезка труб для трубопровода. Длина каждой трубы должна полностью соответствовать составленной в процессе разработки системы схеме;
2. удаление изоляционного слоя. Если для обустраиваемой системы трубопровода какого-либо назначения используются трубы с изоляцией, то для прочного соединения утепляющий слой удаляется. Для этого ножом прорезается нужный участок и производится зачистка трубы;
3. обрезанный край обрабатывается напильником, наждачной бумагой до получения ровной поверхности. Если на конце трубы останутся заусенцы, выбоины или иные неровности, то соединение получится менее герметичным;

Зачистка трубы перед соединением с фитингом

1. при необходимости производится гибка труб;
2. на подготовленную трубу надевается накидная гайка и обжимное кольцо;

Установка элементов фитинга для соединения

1. труба соединяется с фитингом. Первоначально затяжка производится руками, а затем гаечным ключом. В процессе затяжки обжимное кольцо полностью герметизирует соединение, что исключает необходимость применения дополнительных герметиков. Однако при соединении медной трубы с трубой или фитингом, изготовленным из иного материала, требуется дополнительная герметизация ФУМ-лентой.

Виды фитингов для медных труб

Фитинги, соединяющие трубы в единую систему, могут быть следующих видов:

• резьбовые;
• компрессионные фитинги;
• изготовленные под пайку;
• обжимные;

По области применения медные фитинги делят на следующие виды:

1. тройники. Используются при необходимости подключения к системе дополнительной магистрали;
2. отводы. Используются для изменения направления трубопровода;
3. фитинги линейные. Применяются при необходимости нарастить дополнительную длину трубы;
4. заглушки. Используются для герметичной блокировки выходного отверстия;
5. крестовины. Выполняют схожие с тройниками функции и отличаются от них наличием дополнительного входного и выходного отверстия.

Резьбовые фитинги

Резьбовые фитинги применяются для монтажа:

• отопительных систем;
• газопровода;
• водоснабжения.

Повсеместно используются в различных сферах деятельности и делятся на следующие виды:

1. Тройники – предназначены для соединения между собой нескольких труб, располагающихся по отношению друг к другу под разным углом.
2. Муфты – используются для соединения двух труб между собой. Имеют простую конструкцию, низкую цену и просты в использовании.
3. Контргайки – используются для того, чтобы основная гайка, фиксирующая место стыка, не сместилась со своей позиции.
4. Угольники – используются, если нужно изменить текущее направление трубопровода.

Виды резьбовых фитингов.

Самофикусирующиеся и компрессионные фитинги

Конструкция самофиксирующихся и компрессионных фитингов состоит из нескольких уплотнительных колец и прокладок, которые идут в определенной последовательности. За герметичность соединения отвечает обжимное кольцо, которое затягивается обычным гаечным ключом.

Применяются в системах водоснабжения, так как они обычно состоят из труб разного диаметра. Сегодня компрессионные элементы теряют былую популярность и на их место приходят самофиксирующиеся фитинги. Все благодаря их конструкции, в состав которой входит специальное зубчатое кольцо, которое при помощи специального ключа состыковывается с другим кольцом. Это позволяет повысить герметичность соединения. Демонтаж таких элементов не вызывает никаких затруднений и выполняется при помощи того же ключа, которым производилась их фиксация.

Где применяются медные трубы

Фитинги и трубы из высококачественной меди не уступают по техническим качествам комплектующим для трубопроводов из других популярных материалов. В отличие от сплавов на основе железа, медь совершенно не ржавеет. Кроме того, она не боится ультрафиолета, экстремально низких и высоких температур, тогда как для полимерных соединений одинаково губительны солнечный свет, мороз и сильный жар. Медные трубы мало весят, просты в транспортировке, хранении и монтаже.

Все эти положительные качества позволяют трубной продукции из меди сохранять популярность в качестве комплектующих для монтажа систем:

• горячего и холодного водоснабжения,
• кондиционирования воздуха,
• газораспределения,
• отопления.
