Нева 4511, 4513, люкс 5611, как работать с аппаратами.
Схема устройства Нева 4511, 4513 1 – рукоятка для регулирования расхода воды; 2 – рукоятка для регулирования расхода газа; 3 – дисплей показывающий температуру воды; 4 – облицовка; 5 – смотровое отверстие; 6 – штуцер подвода холодной воды, резьба G ½; 7 – штуцер подвода газа, резьба G ½; 8 – штуцер отвода горячей воды, резьба G ½; 9 – патрубок газоотводящего устройства; 10 – крепежные отверстия.
Включение аппаратов:
- Для начала необходимо вставить батарейки.
- Открыть газовый вентиль.
- Открыть кран с холодной водой.
- Поставить рукоятки 1 и 2 (смотри рисунок выше для модели 4511,Neva люкс 5611) на минимальное положение.
- Включить кран горячей воды. В это время происходит искрение между свечой и горелкой, далее горелка зажигается и начинается подогрев воды.
- Проверить визуально, горит ли горелка.
Регулировка расхода воды происходит рукояткой № 1, а ее температура соответственно ручкой № 2 (для модели 4511). Правила эксплуатации газовых колонок Нева 4511 и Нева Люкс изложены здесь.
После открытия крана с горячей водой для продления розжига кран надо закрыть, а потом снова открыть. Это следует делать до окончательного выхода воздуха из труб, до момента розжига горелки.

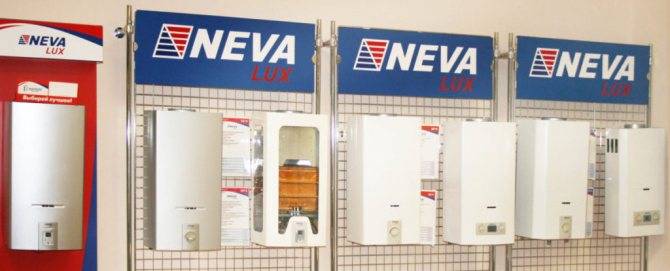

Газовые колонки Нева Люкс 4511, 4513, 5611
Для модели 4513 отрегулировать температуры возможно следующими способами:
- Повернуть рычаг устройства против часовой стрелки, это приведет к увеличению температуры, и соответственно по часовой стрелки к уменьшению.
- Разбавить воду непосредственно смесителем.
- Изменить расход воды, проходящей сквозь аппарат с помощью водоразборного крана. Увеличение расхода приведет к снижению температуры и наоборот.
Выключение:
Для этого достаточно перекрытия всех кранов с горячей водой, для безопасности убедитесь в том, что горелка полностью потухла.
Конструкция
Конструктивно колонки «Нева» бывают:
Проточными. Отличаются компактностью — небольшие габариты достигаются за счет отсутствия накопительного бака. Такие аппараты подходят для небольших, хорошо вентилируемых помещений. Производительность у проточных устройств невысокая. Если проточная колонка покупается для обслуживания нескольких точек водозабора, придется подобрать версию с большой мощностью.
Устройства проточного типа чаще выбирают владельцы квартир.
Накопительными. Они имеют внушительные габариты. Вместительность бака — 50–500 л. В нем — запас нагретой воды. Эффективная термоизоляция препятствует ее остыванию. Чтобы пользоваться горячей водой, не нужно каждый раз запускать прибор. Накопительные колонки оснащены эффективными теплообменниками.
Недостатком таких водонагревателей можно считать размеры — из-за больших габаритов их приходится устанавливать в специальных помещениях, в подвалах или на чердаках. Такие аппараты обычно приобретают для частных домов. Если потребитель остановит выбор на версии накопительного типа «Нева 4511», следует учесть вес бака с водой — придется подготовить бетонное основание.
Нева 6014
Наиболее стильный внешний вид из всей модельной линии имеет Нева 6014. Данная модификация снабжена корпусом, выполненным в стиле хайтек, в серо-стальном цвете. Обладает большим количеством достоинств, при этом стоимость её относительно невелика – всего 13.9 тыс. рублей. Оснащается большим количеством автоматики, что делает использование чрезвычайно простым, удобным. Нева 6014 очень проста в установке благодаря небольшому весу, а также скромным габаритным размерам. Отлично подойдет как для монтажа в квартире, так и в частном доме.
Рабочие характеристики колонки Нева 6014:
- максимальная мощность, кВт – 28;
- производительность, л/мни – 14;
- вес, кг – 13.
Несмотря на довольно впечатляющие эксплуатационные параметры, данная модель имеет относительно скромные габаритные размеры:
- высота, мм – 650;
- ширина, мм – 350;
- глубина, мм – 240.
Рис. 5 Нева 6014
К самым важным достоинствам данной модели можно отнести следующее:
- наличие цифрового дисплея – для установки требуемой температуры при помощи специальных кнопок;
- многоуровневую систему защиты;
- автоматический пьезоэлемент;
- индикатор, обозначающий уровень заряда батареи;
- наличие у камеры сгорания специального водяного охлаждения.
Видео обзор газового котла Нева 6014.

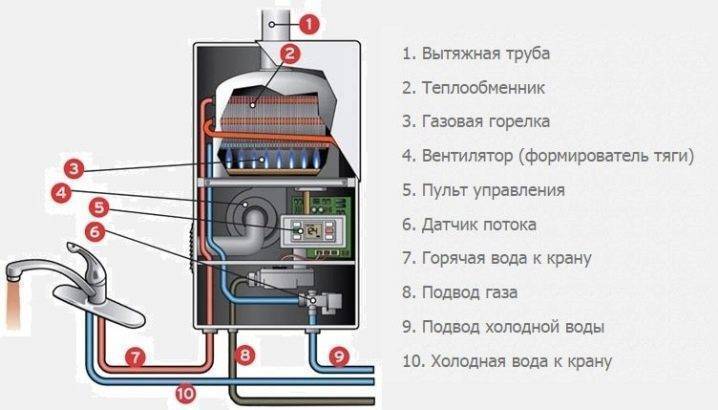

Устройство и принцип действия
Во многих случаях исправить проблему с автоматическим розжигом либо с иными составляющими аппарата бывает довольно легко, при этом даже не приходится обращаться к содействию профессионалов. Однако чтобы понять, по каким причинам плохо работает газовая колонка Neva, стоит изучить ее устройство.
В систему входят:
- корпусы (у настенных моделей — дополненные монтажными петлями);
- теплообменники из меди;
- узлы оборота воды;
- горелочные комплексы;
- концентраторы газообразных продуктов горения (диффузоры);
- патрубки для связи с дымоходом;
- трубки, подающие воду;
- электрод запала;
- кран, регулирующий проход воды;
- сегмент для батареек;
- система, регулирующая мощность прогрева и расход топлива;
- ионизационный индикатор огня.
Типичный метод работы газовой горелки очень прост. Как только открывают водопроводный кран, подающий горячую воду, давление струи начинает действовать на мембрану регулирующего узла. Под ее нажимом передвигается шток, который открывает клапан газа, при этом замыкаются контакты переключающего устройства. По электрической цепи ток от элементов питания начинает поступать на контроллер. Электроника подает сразу два сигнала: по одному открывается клапан, дающий путь газу, по второму появляется электрическая искра на специальных электродах.
Как только распознаватель огня обнаруживает характерную ионизацию, он отправляет сигнал на центральную автоматику. Та перестает инициировать появление искры. Нагревание осуществляется в типовом рабочем режиме. Вентиль смесителя перекрывается. Мембрана сразу отходит назад, а клапан прохода газа закрывается.
В этот момент запускается концевой выключатель, останавливающий подачу тока на контроллер. Без электроснабжения остается и электромагнит. Так как в горелку газ не поступает, она должна сразу погаснуть. Клапан подключен к одной цепи с измерителем тяги. При исчезновении этой тяги или чрезмерном ослаблении ее разогретый датчик размыкает цепь, тем самым прекращая питание электромагнита и проход газа на горелку.
Колонка Нева 3208 как включить?
Для включения колонки требуется сначала перевести ее в режим ожидания (розжига) с помощью механической ручки регулятора. В таком положении газ перетекает на запальную горелку по трубке. Затем нажимается кнопка электромагнитного клапана.
После этого газ по медной трубке через электромагнитный клапан поступает в газовый узел, а далее движется к запальной горелке, где непосредственно образуется газовоздушная смесь, которая разжигается при помощи пьезорозжига. Как только загорелось пламя, оно начинает нагревать термопару, которая при нагреве вырабатывает КДС, при помощи чего удерживается электромагнитный клапан.
Время ее нагрева около 10 секунд, ровно столько необходимо удерживать кнопку. Происходит включение пламени, далее необходимо открыть вентиль с водой. Вода по медной трубке поступает в водяной узел. Там создается напряжение в мембранной полости, происходит давление на горелку со штоком.
Шток воздействует непосредственно на газовый клапан, преодолевая усилия возвратной пружины, происходит открытие газового клапана. Газ поступает на коллектор, далее равномерно распределяется и попадает на сопло, секции горелки и поджигается с помощью запального пламени. Оно нагревает медный теплообменник, он в свою очередь нагревает проходящую по нему воду, в результате чего мы и получаем подогретую воду. Отработанные газы через газоотводящее устройство выходят в дымоход.
Параметры, которые контролируются датчиками газовой колонки:
- Наличие запального пламени. Если по каким то причинам оно потухает, подача газа прекращается.
- Наличие протока воды через водяной узел. Закрывается клапан и прекращается подача топлива на основную горелку, остается гореть только запальное пламя.
- Тяга. В случае засорения дымохода, отработанные газы начинают выходить не через отводящее устройство наверх, а назад в запальную группу и, как следствие, горелка гаснет.
Для того, чтобы регулировать температуру проходящей воды, необходимо покрутить ручку, посредством которой изменяется напор подаваемого газа на основную горелку. Чем меньше давление газа, тем ниже пламя, медленнее нагревается теплообменник, меньше выходящая температура.
Для отключения устройства необходимо:
- Перекрыть водоразборный кран.
- Поставить реле в положение выключить.
- Перекрыть кран газопровода.
- Перекрыть запорный вентиль холодной воды.
Колонка надежная в использовании, прослужит вам долгие годы, небольшая стоимость, но имеет невысокую продуктивность, недостаточную для двух точек раздачи. При поломке устройства довольно трудно найти подходящие запчасти, а поломки происходят довольно часто.
Газовые колонки Нева: основные технические характеристики
Производительность
Один из основных параметров газового проточного водонагревателя Нева, на который следует обращать внимание при выборе модели, является его производительность. Мощность колонки определяется объёмом поступающей жидкости, которую агрегат способен нагреть в течение определённого промежутка времени. Колонки Нева бывают маломощными − 17−20 кВт, средней производительности − до 26 кВт и большой мощности − до 28 кВт
Для небольшой семьи вполне подойдёт небольшой агрегат на 17−18 кВт. Если предстоит потребление горячей воды в больших объёмах, следует выбирать модели с мощностью в 26−28 кВт
Колонки Нева бывают маломощными − 17−20 кВт, средней производительности − до 26 кВт и большой мощности − до 28 кВт. Для небольшой семьи вполне подойдёт небольшой агрегат на 17−18 кВт. Если предстоит потребление горячей воды в больших объёмах, следует выбирать модели с мощностью в 26−28 кВт.
Таблица 1. Соотношение мощности колонки и расхода жидкости
| Производительность оборудования, кВт | Расход жидкости л/мин при t = +25°C | Расход жидкости л/мин при t= +50°C |
| 17 | 10 | 5 |
| 21 | 12 | 7 |
| 28 | 16 | 8 |
Максимальное давление
При выборе водонагревателей Нева крайне важно учитывать такой параметр, как показатель водяного давления, причём следует брать во внимание его минимальные и максимальные значения. В первом случае он должен быть не менее 0,19 атмосфер, в противном случае колонка попросту не включится. Особенно это касается домов старой постройки, в которых трубопроводы магистралей сильно изношены
Особенно это касается домов старой постройки, в которых трубопроводы магистралей сильно изношены
Особенно это касается домов старой постройки, в которых трубопроводы магистралей сильно изношены.
Максимальное значение давления указывает на степень нагрузки, которую способна выдержать колонка. Для газовых водонагревателей оно колеблется в диапазоне 9,9−11,8 атмосфер. Известно, что в водопроводных магистралях достаточно часто образуются гидроудары определённой силы, которые способны полностью разрушить конструкцию теплообменника.
Тип розжига
В современных моделях колонок для бытового использования применяются различные виды розжига горелок. Немногим ранее использовался в основном только ручной тип, при котором поджог газа осуществлялся при помощи открытого огня.
Таблица 2. Типы розжига бытовых проточных водонагревателей
| Тип розжига | Изображение | Описание |
| Розжиг на пьезоэлементе | Для поджога газа в колонках может использоваться пьезоэлемент. Запал осуществляется посредством нажатия кнопки, установленной на панели оборудования. | |
| Электронный | В колонке установлен автономный источник питания (батарейки), который питает электронный блок розжига. | |
| Микротурбинный | Микротурбинный розжиг осуществляется генератором гидродинамического типа. Водяной поток выступает движителем, вращает турбину, которая вырабатывает ток. Устройство характеризуется высокой надёжностью и длительным сроком эксплуатации. |
Модуляция мощности
Среди дополнительного функционала, которым снабжены некоторые модели колонок Нева, есть модуляция мощности. Благодаря специальному устройству пользователи могут регулировать пламя. От его интенсивности зависит степень нагрева теплообменника. Регулировка осуществляется путём уменьшения либо увеличения водяного напора.
Используя модуляцию, можно использовать воду определённой температуры, причём колонка при этом будет работать нормально, независимо от этажности и напора в несущей магистрали дома. Как показывает практика, данная функция способствует экономному расходу газа. Также она обеспечивает безопасность пользователей, оберегая их от термоожогов.
Тип теплообменников
Прежде чем купить газовую колонку Нева, следует узнать, какой на ней установлен теплообменник. Данный конструктивный элемент изготавливается из стали, а также меди простой и высокой очистки. В первом случае оборудование стоит недорого, имеет большой вес, и характеризуются высокой надёжностью в работе.
Теплообменники, изготовленные из простой меди, отличаются неравномерным прогревом. Такое происходит из-за того, что в металле присутствуют различные примеси. По этой причине трубы достаточно быстро выходят из строя, поскольку на их поверхности образуются трещины.
Теплообменник из меди высокой очистки
Самыми надёжными являются колонки с теплообменниками из высокоочищенной меди. Теплоотдача такой конструкции существенно выше и, соответственно, показатель КПД. Стоимость колонок с медным теплообменником данного типа больше аналогов, однако, они служат значительно дольше без необходимости в проведении ремонтных работ.
Виды неисправностей и их устранение
Как известно вечного двигателя пока не изобрели и даже в самом надежном и качественном оборудовании могут возникнуть неисправности.
Рассмотрим некоторые из них.
Устройство периодически отключается
- Почисть дымоход и проверить всю систему, как вариант усилить герметизацию
- Очень высокий градус воды. Повысить подачу воды, понизить уровень подаваемого газа.
- Образовался нагар. Просто почистить.
Кран открыли, а водонагреватель не работает
- Сели батарейки. Заменить
- Не полностью открыты краны на вход и выход.
- Мало жидкости. Отрегулировать расход
- Плохой напор. Вопрос с коммунальщикам
- Засорился фильтр, образовалась накипь. Произвести очистку.
Искра есть, но устройство не запускается
- Проверить кран на подачу газа, возможно закрыт
- В трубах появился воздух. Проблема первого запуска или возникшая в следствии простоя колонки. Открыть кран на подачу воды на несколько секунд (5-7). Закрыть. Произвести манипуляцию несколько раз.
- Искра не достает до струи газа. Система подлежит регулировке.
Основные детали данной модели
Колонка имеет дополнительные детали для работы в виде системы, отвечающий за подачу газа, камера сгорания оснащена датчиком тяги, который отключит колонку, если тяга в дымоходе будет маленькой. Прибор не имеет модуляцию пламени, которой оснащены модели Нева — Люкс.
Технические характеристики прибора Нева 4511
Колонка имеет производительность, равную одиннадцати литрам в минуту.
Расход газа природного происхождения 2.2 кубометра в час, сжиженного 1.66 кубометра в час.
Прибор имеет камеру открытого типа.
Мощность прибора равна двадцати одному киловатту.
Розжиг электронного типа с диаметром дымохода о 11 до 12.5 сантиметров.
Коэффициент полезного действия равен восьмидесяти семи процентам.
Нагреватель мгновенно нагревает холодную воду, устанавливается в помещениях, где нет центрального горячего водопровода.
Устройство подключают вертикально, одновременно подводя дымоход.
Энергоресурсом для колонки становится газ природного либо сжиженного типа.
Габариты у прибора достаточно компактны: 55.6 на 22.1 на 29 сантиметров, а весит устройство десять килограмм.
Теплообменник состоит из двух ярусов, трубопрокаты внутри имеют большое сечение, что способствует образованию малого количества накипи.
Горелка выполнена из нержавеющей стали, поэтому имеет большой срок службы.
Установка прибора отличается безопасностью
Система автоматически выключается, если:
1.прекращается подача газа
2.прекращается подача воды.
3.остановилось действие запальной горелки.
4.температура воды достигла девяноста градусов.
5.дымоходная тяга низкая.
Цена модели Нева имеет доступную цену от 8.5 тысяч до 12 тысяч рублей.
Достоинства колонки
Колонка Нева 4511 имеет свои положительные свойства:
1.прибор компактен по размерам.
2.стандартный дизайн, подходящий под любой интерьер.
3.невысокая цена.
4.легкость применения.
5.работа прибора бесшумная.
6.управление прибором простое: включить и выключить кран.
7.имеет систему безопасности.
8.имеет панель управления.
9.можно регулировать напор и температуру.
10.все запчасти доступны в продаже, их можно заменять, стоят недорого.
Принцип работы водяного блока колонки
Полое устройство «лягушки» разделено на две части при помощи резиновой мембраны. Одна половина редуктора подключена к ХВС, во второй расположен шток, подсоединенный к газовому клапану. На металлическом стержне автоматических водонагревателей расположены «крылья», подключенные к блоку электророзжига.
Принцип работы газоводяного узла газовой колонки следующий:
- при открытии крана ХВС одна из полостей заполняется водой;
- под напором воды оказывается давление на мембрану водяного узла;
- диафрагма под давлением выгибается и надавливает на шток, расположенный во второй полости;
- металлический стержень давит на клапан открывая подачу газа;
- в автоматических колонках на штоке расположены ушки, соединенные с блоком розжига;
- на горелку подается искра, поджигающая пламя;
- после закрытия крана ГВС, конструкция и внутренние детали узла приходят в обратное движение;
- шток возвращается в первоначальное положение благодаря пружине и закрывает подачу газа.
Устройство редуктора газового водонагревателя может отличаться в зависимости от модели газовой колонки, но общий принцип работы узла остается неизменным. Любые неисправности отражаются на сбоях в работе оборудования. Определить поломку можно по нескольким характерным признакам.
Какую выбрать газовую колонку Нева
Мы уже рассмотрели основные параметры, которые следует учитывать при выборе модели газовой колонки. Он также зависит от того, какое количество заборных точек колонка должна обеспечивать. Так, для небольшой квартиры отличным вариантом будет приобретение модели Нева 4510. Мощности в 17 кВт вполне хватит для обеспечения горячего водоснабжения.
Если более мощный агрегат, выбор очевиден – газовая колонка Нева Люкс 5514. По отзывам многих пользователей, цена на модель полностью себя оправдывает. К тому же следует учитывать, что в течение многих лет не придётся тратить деньги из семейного бюджета на ремонт и профилактику агрегата.
Мнение экспертаВалерий ДробахинИнженер-проектировщик ВК (водоснабжение и канализация) ООО ‘АСП Северо-Запад’Спросить у специалистаВ обязательном порядке перед покупкой новой колонки Нева следует провести замеры давления в водопроводной магистрали (пиковые значения). Их нужно сравнить с данными, которые представляет производитель. Если минимальное значение давления не будет соответствовать паспортным данным, колонка может не включиться либо будет с первых дней работать с перебоями.
Недостатки
Очевидно, что любая отечественная водонагревательная техника имеет ряд минусов. В этом плане модель НЕВА 4511 также далека от идеала. При номинальной мощности в 21 кВт она производит до 11 литров горячего теплоносителя в минуту.
Эксперты уверены, что техника «не справиться» со своей работой, если вода будет одновременно забираться из двух точек. К примеру, помыть посуду, когда кто-то из домочадцев принимает ванну, будет непросто. Мощности агрегата не хватит для того, чтобы обеспечить две точки водоразбора достаточным количеством горячей воды. Кроме того, конструкцией не предусмотрена система плавной модуляции пламени, чего не скажешь о более современных колонках.
Устройство и принцип действия
Во многих случаях исправить проблему с автоматическим розжигом либо с иными составляющими аппарата бывает довольно легко, при этом даже не приходится обращаться к содействию профессионалов. Однако чтобы понять, по каким причинам плохо работает газовая колонка Neva, стоит изучить ее устройство.
В систему входят:
- корпусы (у настенных моделей — дополненные монтажными петлями);
- теплообменники из меди;
- узлы оборота воды;
- горелочные комплексы;
- концентраторы газообразных продуктов горения (диффузоры);
- патрубки для связи с дымоходом;
- трубки, подающие воду;
- электрод запала;
- кран, регулирующий проход воды;
- сегмент для батареек;
- система, регулирующая мощность прогрева и расход топлива;
- ионизационный индикатор огня.
Типичный метод работы газовой горелки очень прост. Как только открывают водопроводный кран, подающий горячую воду, давление струи начинает действовать на мембрану регулирующего узла. Под ее нажимом передвигается шток, который открывает клапан газа, при этом замыкаются контакты переключающего устройства. По электрической цепи ток от элементов питания начинает поступать на контроллер. Электроника подает сразу два сигнала: по одному открывается клапан, дающий путь газу, по второму появляется электрическая искра на специальных электродах.
Как только распознаватель огня обнаруживает характерную ионизацию, он отправляет сигнал на центральную автоматику. Та перестает инициировать появление искры. Нагревание осуществляется в типовом рабочем режиме. Вентиль смесителя перекрывается. Мембрана сразу отходит назад, а клапан прохода газа закрывается.
В этот момент запускается концевой выключатель, останавливающий подачу тока на контроллер. Без электроснабжения остается и электромагнит. Так как в горелку газ не поступает, она должна сразу погаснуть. Клапан подключен к одной цепи с измерителем тяги. При исчезновении этой тяги или чрезмерном ослаблении ее разогретый датчик размыкает цепь, тем самым прекращая питание электромагнита и проход газа на горелку.
Вероятные неисправности водяного узла
Существуют сбои и неисправности в работе проточного водонагревателя, однозначно указывающие на выход из строя конструкционных элементов редуктора. К ним относятся:
- отказ в включении колонки;
- пламя зажигается не с первого раза;
- присутствует течь воды с редуктора;
- после закрытия крана ГВС пламя не гаснет.
Сбои в работе указывают на следующие вероятные поломки и неисправности в «лягушке»:
Прорвалась мембрана — средний срок службы диафрагмы 5-7 лет. Со временем из-за постоянного механического воздействия и жесткой воды резина прорывается. Признак выхода из строя мембраны то, что из редуктора капает вода. Мембрана огрубела — от эластичности диафрагмы зависит качественная работа водяного узла газовой колонки
Для срабатывания важно, чтобы мембрана чутко реагировала на любые изменения напора воды. Если прокладка огрубела колонка будет срабатывать с задержкой. После перекрытия крана ГВС газовая горелка продолжает работать какое-то время
Засорился шток — при прорыве мембраны вода попадает на металлическую поверхность стержня, вызывая его коррозию. Ржавчина препятствует нормальному движению иглы. Признаки неисправности: пуск колонки затруднен. Пламя зажигается только при сильном давлении воды. После закрытия крана ГВС горелка не тухнет. Засорился фильтр грубой очистки — на входе в редуктор расположена сеточка, которая быстро забивается, особенно если были нарушены условия подключения и схема обвязки была выполнена с ошибками. Признак неисправности: разница в давлении на входе и выходе из водонагревателя
После перекрытия крана ГВС газовая горелка продолжает работать какое-то время. Засорился шток — при прорыве мембраны вода попадает на металлическую поверхность стержня, вызывая его коррозию. Ржавчина препятствует нормальному движению иглы. Признаки неисправности: пуск колонки затруднен. Пламя зажигается только при сильном давлении воды. После закрытия крана ГВС горелка не тухнет. Засорился фильтр грубой очистки — на входе в редуктор расположена сеточка, которая быстро забивается, особенно если были нарушены условия подключения и схема обвязки была выполнена с ошибками. Признак неисправности: разница в давлении на входе и выходе из водонагревателя.
Все описанные поломки легко устраняются. Необходимость в том, чтобы полностью поменять редуктор в газовой колонке возникает крайне редко. Ремонт своими руками, при наличии инструментов и понимания внутреннего устройства займет не более 30 мин.
