Металлические хомуты для крепления труб и их виды

Сфера применения

Хомуты применяются при различных строительных и ремонтных работах, но наиболее востребованы во время монтажа водопроводных систем. Без крепежа подобного типа невозможно добиться статичности конструкции. Помимо фиксирующего эффекта, хомут способен обеспечить герметичность во время устранения небольшой течи. Для этого прокладкой обжимаем проблемное место и накладывают хомуты. Их равномерное и плотное обхватывание обеспечивает возможность полного перекрытия утечки.

Особенность их конструкции такова, что они могут применяться на горизонтальных, вертикальных и наклонных трубах. Для изделий подобного типа не имеет значение влажность и температура, а присутствие резиновой прокладки позволяет использовать хомуты в качестве заземления. Неиспользуемое отверстие от врезки может быть загерметизировано при помощи тех же хомутов. Проволочные хомуты востребованы в автомобилестроении, ими соединяют штуцера, применяют в оптической системе и системе охлаждения, в тех узлах, где присутствует движение жидкости при постоянной вибрации. А также они используются в водополивных системах, где напор воды осуществляется под большим давлением.Помимо этого, проволочный хомут широко применяется в строительстве, станкостроение, сельском хозяйстве, в бытовых целях.

Виды

Сантехнические хомуты – это универсальные элементы для крепления различных труб (канализационных, вентиляционных, отопительных, водопроводных), которые обеспечивают их установку на вертикальной и горизонтальной плоскости (к стене, полу и т. д.). Они могут использоваться для монтажа системы к стенам, фундаменту, асбестоцементным столбам забора и прочим несущим системам.

Фото — установка

Главным достоинством хомутов является то, что они позволяют трубам двигаться во время работы внутри креплений – это необходимо для продления их эксплуатационного срока.

Фото — пластиковые

Помимо этого они обеспечивают возможность водосточных труб расширяться во время работы

В особенности это важно для систем отопления, дымовых и газовых коммуникаций. Элементы могут классифицироваться по материалу и области использования

В зависимости от сырья они бывают:

1. Металлические;
2. Пластмассовые.

Металлические (стальные) хомуты с резиновой прокладкой являются более жесткими, поэтому используются для крепления чугунных, медных и металлопластиковых труб. Прокладка устанавливается с целью обеспечения мягкой плотной стыковки и защиты трубопроводов от изнашивания в местах крепления.

Фото — элемент для установки трубопроводов

Пластмассовые имеют более низкие характеристики жесткости, сравнительно с металлическими, но они сейчас используются гораздо чаще стальных аналогов. Во многом потому, что в наше время для организации воздуховодов, водоснабжения, канализационных стоков и монтажа водосточных систем используются трубы ПВХ. Такие крепления подходят для полипропиленовых, полиэтиленовых и прочих материалов.

По использованию они бывают:

1. Шланговые с гайкой;
2. Трубные с гайкой;
3. Усиленные трубные крепления;
4. Электротехнические;
5. Ремонтные;
6. Неразъемные;
7. Пленки.

Оцинкованные хомуты с гаечным креплением – это скобы для труб, чаще всего изготовленные из нержавеющей стали, их производство выполняется из холоднокатанного проката. Они могут использоваться как для установки и закрепления шланга, так и для монтажа труб на горизонтальных плоскостях. Разница заключается только в конструкции и материале. Для трубных креплений используются более плотные, армированные поперечными никелевыми волокнами крепления.

Фото — шланговый

Усиленные трубные являются аналогами стандартных гаечных, применяются для гидравлических конструкций, они сверхпрочные и негорючие. Эти детали выдерживают увеличенную нагрузку благодаря наличию двойному гаечному креплению. Эти нержавеющие элементы могут затягиваться с двух сторон, поэтому отлично подходят для установки больших напорных коммуникаций. Иногда могут оснащаться не гайкой, а шурупом, в таком случае они односторонние.

Электротехнические (PPL Sormat) – это элементы для установки электрического кабеля на столбах, прокладке по стене здания и т. д. Они представляют собой не хомуты, а скорее кронштейны, которые обеспечивают не полные круговые скрепления, а с наличием отверстий для протяжки проводов. За счет того, что изготовлены из резины, они не проводят электрический ток.

Неразъемные скобы выдерживают очень большие нагрузки, поэтому преимущественно используются для прокладки магистральных водопроводных труб. Могут устанавливаться как на вертикальные, так и на горизонтальные плоскости, в некоторых случаях крепятся к перекрытию с целью установки кровельных водосточных систем. Фиксация производится за счет шпильки и планки, которая зажимается с двух сторон.

Фото — соединительный хомут для крепление ненапорных труб

Ремонтные трубные хомуты (Hilti) представляют собой съемную деталь для срочного устранения протечек. Они не являются постоянными деталями для крепежа, применяются только в качестве временного крепления.

Ленточные хомуты изготавливаются из ударопрочного нейлона, способного выдерживать довольно большие нагрузки. В качестве опоры могут применяться только для гофрированных пластиковых труб дренажной или ненапорной канализационной системы. Они могут протягиваться по полу, фундаменту и прочих поверхностях.

Помимо этого хомуты ПВХ бывают одинарные и сдвоенные. Они отличаются между собой возможностью регулировки диаметра скобы. Сдвоенные можно установить и при необходимости переустановить на любую трубу.

Видео по теме:

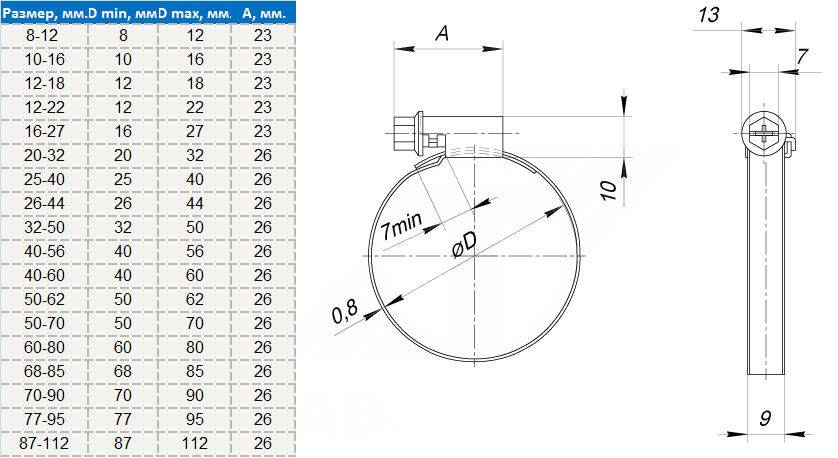

Хомут для крепления червячный металлический

и

Хомут нержавеющий для крепления труб AISI304

Общие сведения о хомутах

Назначение

Хомут выглядит как скоба или кольцо, закругленной формы или имеет форму двух полуколец, обхватывающих трубу. Стягивается с применением болта входящего в комплект детали.

ГЛАВНОЕ НАЗНАЧЕНИЕ МЕТАЛЛИЧЕСКОГО ХОМУТА – УМЕНЬШЕНИЕ ВЕРОЯТНОСТИ СМЕЩЕНИЯ ТРУБ И НАДЕЖНОЕ СОЕДИНЕНИЕ С ОПРЕДЕЛЕННОЙ ПОВЕРХНОСТЬЮ.

Они отличаются по материалу изготовления, типу фиксации, конструкции и по размерам. Хотя хомуты и не принимают непосредственного участия в прямой транспортировке газов, жидкостей, но имеют большое значение в фиксировании магистрали.

Хомуты изготавливаются из небольшого ассортимента материалов:

• Стальные(без оцинковки)
• Оцинкованные стальные
• Металлические из нержавеющей стали
• Пластиковые
• Нейлоновые

Если сравнить пластиковые и стальные, то первые сильно проигрывают.

Преимущества металлических хомутов

• Высокие функциональность и долговечность
• Прекрасная стойкость металла к рясстяжению
• Высокопрочные
• Монтаж без особенностей
• Лояльная цена

Хомуты из металла с оцинкованным покрытием и из нержавеющей стали обладают общими характеристиками, предотвращают и защищают от процессов коррозии, мало подвержены действию агрессивной среды.

ИЗДЕЛИЯ ИЗ НЕРЖАВЕЙКИ СЛУЖИТ ГОРАЗДО ДОЛЬШЕ, ЧЕМ ОЦИНКОВАННЫЕ.

Нейлоновые хомутные крепления используются для монтажа воздушных трубопроводных систем, благодаря своим характеристикам (прочность, небольшой вес, антикоррозийность).

МЕТАЛЛИЧЕСКИЕ ИЗДЕЛИЯ ДЛЯ ФИКСАЦИИ ТРУБ ИМЕЮТ ТОЛЬКО ОДИН НЕДОСТАТОК : НЕОЦИНКОВАННЫЕ ИЗДЕЛИЯ СИЛЬНО ПОДВЕРЖЕНЫ ПРОЦЕССУ КОРРОЗИИ.

Последовательность монтажа

Процесс монтажа хомутов несложен

Но очень важно соблюсти шаг фиксации, то есть расстояние между хомутами. Это необходимо для предотвращения прогиба элементов

Интервал зависит от диаметра труб и предназначения системы.

Пример того, как можно осуществить крепеж трубы к стене хомутами

Холодное водоснабжение:

• диаметр труб до 2 см – шаг – 80 см;
• от 2 до 4 см – 1,1 м;
• от 4 до 11 см – 1,6 м.

Отопление:

• диаметр труб до 2 см – шаг – 65 см;
• от 2 до 4 см – 95 см;
• от 4 до 11 см – 1,85 м.

Основные этапы монтажа:

1. На плоскости, к которой будут фиксироваться трубы, отметить точки крепления.
2. Просверлить отверстия.
3. Вставить в них дюбеля и прикрутить хомуты с помощью саморезов.
4. Проложить резиновый уплотнитель при необходимости.
5. Пропустить трубы через разжатые хомуты.
6. Стянуть крепежи с помощью болтовых соединений.

Стальные хомуты – удобный и доступный вид крепежей, который оптимально подходит для монтажа трубопроводов в бытовых условиях. Их использование положительно влияет на общий срок эксплуатации системы, а также снижает риск возникновения поломок

Важно правильно осуществить выбор хомутов и закрепить их согласно техническим нормам

Виды обжимных металлических хомутов для труб

Вид обжимных металлических изделий определяет их назначение и конструктивные особенности. Их можно классифицировать следующим образом:

• спиральные – для фиксации необходимо повернуть по часовой стрелке или против неё, используются на водопроводных сетях, выполненных из армированных пластиковых труб;
• силовой зажим – это металлическая лента, оснащённая стяжной конструкцией, может быть использован для фиксации и ремонта трубопроводов различной геометрической формы (круг, квадрат) и различного назначения;
• усиленный крепёж – используется для различного вида рукавов и шлангов, представляет из себя металлический замок, соединённый с металлической лентой;

Хомут типа «усиленный крепёж»

• проволочное крепление – выполнен в виде нескольких колец из проволоки, соединённых механизмом для их стягивания;
• червячный хомут – это металлическая полоса с нанесёнными резами (дорожкой) на её поверхности, оснащённая винтом для стягивания полосы;
• трубный хомут – выполнен в виде двух полуколец, одно из которых оснащено элементом крепления к строительным конструкциям и винтами для их скрепления;
• пружинный хомут – используется в сетях ГВС и отопления, представляет собой металлическую полосу с нанесёнными отверстиями, закрученную под определённый диаметр;
• с резиновым уплотнением – могут быть оснащены различные виды хомутов, рассмотренные выше, что обеспечивает прочность крепления и герметичность для моделей, используемых в ремонтных целях.

Хомут червячного типа

Хомуты типа «усиленный крепёж» ещё называются силовыми шарнирными устройствами, что обусловлено их конструкцией и принципом работы элемента крепления. Червячные модели могут именоваться как ленточные металлические хомуты, что также связано с их конструкцией. Проволочные изделия могут именоваться как спиральные, поэтому при выборе модели необходимо ориентироваться в этих наименованиях. Все виды хомутов могут выпускаться в усиленном исполнении, что выражается в размерах используемых материалов (толщина и диаметр), а также конструкции стягивающих механизмов.

Хомут пружинный, самозажимной

Пластиковые хомуты для крепления труб

Полимеры хотя и обладают намного меньшей прочностью, чем сталь, благодаря некоторым своим эксплуатационным свойствам во многих случаях справляются с задачей удержания труб ничем не хуже. Их отличает в первую очередь коррозионная стойкость, эластичность и гибкость, намного более эстетичный внешний вид, как нельзя лучше подходящий к трубопроводам из полимеров.

В торговой сети встречаются следующие основные разновидности полимерных (поливинилхлоридных, ПВХ) хомутов:

Клипсы. Пластиковый хомут для труб в виде клипсы крепят в стену на дюбель с винтом, после чего в него вставляют трубу. За счет гибкости и пластичности клипсы она прочно удерживается в крепеже. Клипсы незаменимы при креплении полипропиленовых труб отопления, проложенных вдоль стен и подходящих к радиаторам. Высоким спросом пользуются спаренные модели, рассчитанные на одновременное прикрепление двух трубопроводных 25 мм или 32 мм линий.

Рис. 9 Полимерные ПВХ и полипропиленовые клипсы и клипсы с защелкой

Клипсы с защелкой. При монтаже трубопроводов, где требуется их более надежная фиксация, используют клипсы, оснащенные дополнительным элементом в виде защелки. Обычно с их помощью фиксируют канализационные 50 мм и 110 мм трубопроводы.

Хомуты с винтом. Данные изделия имеют аналогичную с металлическими конструкцию и состоят из двух полукруглых скоб, соединяемых болтами, одна из которых оснащена саморезом для прикручивания в стену с дюбелем.

Кронштейны с дюбелем. По внешнему виду это зажимной хомут круглой формы и плоским наружным участком корпуса для плотной фиксации на опорной поверхности. Вместо стягивания болтом с гайкой в нем используется один винт, проходящий сквозь стенки хомута и фиксируемый в стене на дюбель.

Рис. 10 Пластиковый винтовой крепеж и дюбельные кронштейны

Варианты крепления к стене

Размещение полипропиленового трубопровода непосредственно на поверхности – простой и довольно быстрый способ монтажа. Используются при этом клипсы для труб небольшого диаметра и хомуты для более массивных, а также минимальный набор инструментов.

Для скрытого крепления потребуется штробить стены, применять дополнительно болгарку, специальные теплоизоляционные материалы и цемент.

Второй вариант более эстетичен и особенно актуален для помещений небольших размеров. К тому же технические характеристики полипропиленовых труб (прочность, термостойкость, долговечность) позволяют без опасений «замуровывать» трубопровод.

И все же только наружная фиксация обеспечивает постоянный доступ ко всем узлам системы, давая возможность изменения ее конфигурации и выполнения ремонта при необходимости. Каждый способ имеет свои особенности, влияющие на итоговый результат.

На каком расстоянии располагать крепления

Расстояние между клипсами или хомутами – определяющий фактор исправного функционирования трубопровода.

Если не соблюдать рекомендации по монтажу и крепить опорные элементы слишком далеко друг от друга, впоследствии конструкции начнут провисать. Это отрицательно влияет как на прочность, так и на пропускную способность системы. Величина шага устанавливает в соответствии с диаметром полипропиленовой трубы и температурными показателями:

Диаметр ПП трубы, мм	Расстояние между креплениями в сантиметрах при определенной температуре
20⁰С	30⁰С	40⁰С	50⁰С	60⁰С	70⁰С
16	75	70	65	55
20	80	75	70	65	60
25	85	80	75	70
32	100	95	90	85	75
40	110	105	100	95	85
50	125	120	115	110	105	90
63	140	135	130	125	120	105
75	155	150	145	135	130	115
90	165	155	150	145	125
110	185	180	175	165	160	140

Рекомендуем ознакомиться: Какое отопление лучше и как его смонтировать в частном доме

Наружное и скрытое крепление: последовательность действий

Еще на этапе составления плана-схемы размещения трубопровода нужно стараться избегать слишком большого количества углов, изгибов и поворотов.

Такие участки склонны к провисанию и требуют дополнительного усиления. Конструкции, которые размещаются в стенах, должны быть максимально монолитными, чтобы снизить риск разгерметизации сварных швов (ремонт в данном случае будет достаточно трудоемким).

Монтаж на клипсы

В минимальный набор инструментов входят дрель или перфоратор (в зависимости от материала стен), шуруповерт либо отвертка для вкручивания саморезов, молоток, а также маркер, рулетка и уровень.

Последовательность выполнения работ следующая:

• Наносится разметка на поверхности, по которым будут проложены трубы. Места крепления клипс отмечаются в соответствии с данными таблицы о расстоянии между точками фиксации.
• Дрелью или перфоратором по меткам проделываются отверстия, в которых с помощью молотка фиксируются дюбели.
• Саморезами прикручиваются к стене клипсы, в которые затем вставляются сваренные трубы.

Монтаж на хомуты

Наружное крепление трубопровода при помощи хомутов принципиальных отличий от клипсового способа не имеет.

Вначале делается разметка точек фиксации через рекомендуемые промежутки, затем высверливаются отверстия под дюбели и хомуты до упора прикручиваются к поверхности.

В местах изгиба труб устанавливаются дополнительные крепежные элементы (на расстоянии порядка 15 см от угла).

Затем сваренная конструкция фиксируется в хомутах жестким или плавающим креплением.

Что такое хомут для крепления стальных труб?

Хомут стальной оцинкованный с саморезом и резиновой прокладкой – это специальное приспособление, которое используется в сантехнике, чтобы закрепить трубы или арматурные запорки.

Состоит такое устройство из нескольких частей:

• Металлическое кольцо, которое является основой для крепления. Зачастую, выполняется из стали, реже – из пластика. Материал, в свою очередь, имеет оцинкованную структуру для большей крепости. Имеет две половинки полуколец, что соединяются болтами.
• Прокладка из резины – выполняется из специального пористого материала, который прочно укладывается вовнутрь. Такое приспособление сможет заглушить колебание вибраций, которое равно 16 Дб. Проявляет устойчивость к излучению ультрафиолета, влаге, озона, высоких температур. Для химических веществ прокладка так же недосягаемая – пористая основа не пропускает их вглубь, и это действует, как барьер к разрушению щелочами, кислотами. Процесс кристаллизации прокладки у такой детали, как хомут стальной, приостановлен благодаря специфической обработке резины – это позволяет сохранять структуру, не рассыпаться, иметь долгий срок службы.
• Саморезная полоса. Она применяется для введения в основу резиновой прослойки. Расстояние на резьбе крепко «усаживает» прокладку, что делает стальной хомут надежным закрепителем на трубы.
• Гайка, которая устанавливает, удерживает хомут для крепления стальных труб. Выполнена из устойчивого металла, она успешно крепит всю деталь на поверхности трубы. Закрепить гайку можно при помощи специального инструмента. Прочно удерживаемая резьба гайки сохраняет деталь на его месте долгое время, не увеличивая диаметр.
• Каждая из этих действующих деталей должна быть качественно проработана, эффективно введена в деталь для того, чтобыхомут стальной для труб мог выполнять свои основные функции.

Для чего применяются хомуты такого формата?

Именно благодаря прослойке из обработанной резины, вы можете использовать это приспособление, как для временного закрепления труб, так и для постоянного. Используется в таких коммуникациях:

• Водопроводные.
• Вентиляционные.
• Канализационные.
• При этом, тип соединения для приспособления доступен любой, что делает деталь универсальной.

Основные функциональные нюансы

Хомут стальной для труб имеет такие особенности, связанные с его эффективной работой:

• Устойчивость к влаге, перепадам температуры, воздействия химических растворов.
• Огнестойкость класса В2, что является высоким показателем.
• Покрытие из цинка – гальванопокрытие, которое защитит от коррозии и влияния времени.
• Мобильность, простота в креплениях — стальной хомут может крепиться на любом участке трубы.

Эти показатели делают эту деталь универсальной для использования в сантехнике. Кроме того, ежегодно на предприятии по производству проверяетсяхомут стальной, ГОСТ которого обязан соответствовать всем прописанным в документации стандартам.

Металлические хомуты для шлангов

При использовании шлангов в качестве трубопроводной системы для их соединения используются изделия червячного типа и устройства типа «усиленный крепёж», о которых было написано выше. Для шлангов высокого давления лучше всего подойдёт серия «усиленный крепёж», т.к. хомуты данного вида являются наиболее прочными, как в плане своей конструкции, так и в отношении сопряжения элементов трубной системы.

Соединение шлангов высокого давления с использованием модели червячного типа

Различные виды хомутов производит большое количество отечественных компаний, как специализирующихся на производстве крепёжных элементов и подобных конструкций, так и тех, для которых эта продукция является сопутствующей, изготавливаемой из отходов основного производства. Разнообразие видов и моделей, предназначенных для разного типа использования и эксплуатации, позволяет выбрать и приобрести необходимое изделие, отвечающее всем предъявляемым к нему требованиям в заданном ценовом диапазоне.

Как пустановить хомут на трубу

В том, чтобы поставить хомут и надежно закрепить трубу, нет ничего сложного. Монтажные работы сможет выполнить даже начинающий мастер.

Общие правила по расположению крепежей

Независимо от того, приходится ли устанавливать пластиковый или металлический хомут, при расположении крепежей важно соблюдать прописанные нормами расстояния:

• Для труб диаметром в пределах 20 мм, при условии, что температура проходящей жидкости не превышает 60°С, расстояние между хомутами должно составлять 80 см.
• Для труб, предназначенных для подачи горячей воды, размером свыше 20 мм крепежи размещают на равноудаленном расстоянии в 65 см.
• При фиксации труб D 40 мм, предназначенных для транспортировки холодной воды, при расположении хомутов выдерживают шаг в 110 см.
• Для труб горячего водоснабжения D 40 мм расстояние сокращают до 95 см.
• Если потребуется установить трубы D 110 мм и более, то для «холодных» трубопроводов расстояние между хомутами должно составлять порядка 180 см, а для «горячих» — 160 см.

Дополнительно рекомендуется установить фиксаторы на сгибах трубопровода и в местах монтажа кранов, задвижек и соединительных фитингов.

Выбор необходимых материалов

Для того, чтобы поставить хомут на трубу потребуется набор инструментов:

• рулетка;
• электродрель;
• строительный уровень;
• простой карандаш;
• отвертка;
• молоток.

Для фиксации крепежей потребуются также пластиковые ограничительные дюбеля.

Технология монтажа устройства и крепления труб

Основные этапы работ по креплению трубы к стене посредством установки хомутов:

Вдоль всей длины трубопровода, придерживаясь указанных выше нормативных расстояний, наносят разметку с указанием точек расположения крепежных элементов.
В обозначенных точках с помощью электродрели просверливают отверстия под монтаж хомутов.
В проделанные отверстия заглубляют пластиковые ограничительные дюбеля, используя для этой цели молоток.
С помощью отвертки прикручивают хомуты

При затягивании хомутов важно не переусердствовать с тем, чтобы не нарушить плоскость крепления.
В хомуты вставляют магистральные элементы, прилагая небольшие проталкивающие усилия.
Сквозь отверстия ушек протягивают болты и путем завинчивания затягивают зажимы, обеспечивая плотное прилегание к стене.. При просверливании отверстий под установку крепежей учитывайте, что их размер должен соответствовать диаметру крепежных болтов

При просверливании отверстий под установку крепежей учитывайте, что их размер должен соответствовать диаметру крепежных болтов.

Если приходится устанавливать устройства с крепежными шпильками, диаметр отверстия делают таким, чтобы они легко входили в них, но при этом не раскачивались

Особое внимание стоит уделить углу, под каким проделываются отверстия, и глубине сверления. Если крепежи разместить не в одной плоскости, то трубопровод со временем начнет перегибаться

Это послужит причиной возникновения шумовых «эффектов» при прохождении жидкости. А в местах перегиба возрастает вероятность скопления грязевого осадка

Если крепежи разместить не в одной плоскости, то трубопровод со временем начнет перегибаться. Это послужит причиной возникновения шумовых «эффектов» при прохождении жидкости. А в местах перегиба возрастает вероятность скопления грязевого осадка.

Правила размещения крепежа

Существуют следующие нормы расстояний, приведенные в строительных нормативах СН 408 (инструкции по проектированию и монтажу водопроводных и канализационных сетей из полимерных труб). Его некоторые и другие положения для наиболее часто используемых бытовых коммуникаций:

• Если трубы из полипропилена ПП или полиэтилена низкого давления (ПНД, ПВП) служат для подачи холодной воды, расстояние между ними при горизонтальной установке не должно превышать 550, 650 и 750 мм соответственно для 20, 25 и 32 мм диаметров.
• Для полипропиленовых 25 мм и 32 мм трубопроводов, наиболее часто используемых в линиях отопления, расстояние между опорами при горизонтальной прокладке в среднем должно составлять соответственно 600 или 700 мм в температурном диапазоне от 60 до 80 °С.
• Для труб ПВХ диаметром 50 мм средней тяжести при горизонтальной прокладке примерное расстояние между точками крепежа должно составлять 600 мм.
• При подвешивании горизонтального 110 мм трубопровода средней тяжести примерное расстояние между опорами берется равным 1100 мм.
• При вертикальном расположении труб из полипропилена ПП, поливинилхлорида ПВХ и полиэтилена низкого давления ПНД принимаются следующие нормативы расстояний между опорами для рабочей среды с температурой в 30 °С: — для 32-ой трубы — 1000 мм; — для 50-ой — 1500 мм; — для 110-ой — 3500 мм.
• Дополнительное крепление труб следует производить на их изгибах, то есть в точках, где криволинейный участок обладает наименьшей жесткостью.
• Все опоры следует размещать у раструбов горизонтальных трубопроводов и под ними при их вертикальной прокладке.

Назначение и функции бандажа

Хомут – это такой кольцевой бандаж, которую ставят на трубу. Причем подобные муфты могут иметь разные диаметры, которые выбираются в зависимости от размеров водопровода.

Лучше сразу купить несколько запасных хомутов Снаружи таких изделий есть зажимной механизм, который представляет собой соединительную гайку, затягивающую половинки колец. Также хомут для труб укомплектовывается резиновой прокладкой. Она увеличивает надежность соединения.

Функции хомутов:

1. Такие изделия можно поставить в местах соединения труб. Это повысит надежность их крепления. Такая защита увеличит срок службы трубопровода.
2. Можно фиксировать трубопроводы с большой протяженностью к твердой поверхностью. Это увеличивает их устойчивость и продлевает срок службы. Такая система обязательна для трубопроводов водоснабжения, канализации и отопления.
3. Для устранения течи. Бандажи позволяют быстро и легко отремонтировать поврежденный участок системы.

https://www.youtube.com/watch?v=6FInKYRxU-M

Такой маленький и незатейливый элемент, как трубный хомут, позволяет решить сразу несколько проблем. Поэтому используются практически во всех водопроводах.

Разновидности

Хомуты представлены на строительном рынке в широком ассортименте. Модели производятся в большом разнообразии типоразмеров и подразделяются по таким признакам, как способ фиксации, наличие уплотнителя, форма, материал изготовления и предназначение.

По материалу изготовления изделия подразделяются на пластиковые и стальные. Причём стальные элементы могут быть выполнены как с применением оцинковки, так и без неё. В сравнении с пластиковыми моделями стальные хомуты считаются более востребованными и популярными. Это объясняется низкой стоимостью изделий, хорошей устойчивостью металла к растяжению и высокой прочностью. Недостатком металлических хомутов является низкая устойчивость неоцинкованных моделей к коррозийным процессам. Поэтому в тех случаях, когда установка хомутов планируется в излишне увлажнённых помещениях, следует выбирать модели из нержавеющей стали либо хомуты, покрытые цинком.

Пластиковые варианты отличаются повышенной эластичностью, высокой устойчивостью к вибрациям и способностью создания подвижной фиксации. Модели могут применяться для крепежа трубопровода диаметром не более 10 см.

В зависимости от возложенных на них задач хомуты подразделяются на спиральные, силовые, проволочные, червячные, трубные и врезные варианты.

Спиральный хомут является достаточно распространённым устройством и предназначается для жёсткой фиксации труб в системе.

Силовой имеет форму ленты с отверстиями для болтов и незаменим при работе на магистралях с повышенным рабочим давлением, на насосных станциях, пневматических и гидравлических системах.

Проволочные хомуты представлены в виде одного или нескольких колец из стали, оснащённых стягивающими крепёжными элементами. Модель предназначена для гофрированных труб и незаменима для их фиксации при сильных подвижках.

Червячная модель представляет собой стальную полоску с дорожкой, оснащённую зубчиками и шурупами для затягивания. Модель используется при обустройстве отопительных систем, а также в качестве фиксирующего механизма трубопроводов, подвергающихся воздействиям серьёзных вибраций.

Трубные хомуты представлены в виде колец со скобами и устанавливаются для закрепления трубопровода в случаях, когда необходимо понизить внутреннее напряжение в системе во время ремонта.

Пружинный хомут имеет достаточно узкую специализацию и используется на трубах, подверженных линейному расширению.

Врезной, или седельный, хомут с отводом является более сложным механизмом и предназначен для установки в места разветвлений трубопровода. Главным его отличием от традиционных моделей является наличие муфты, оснащённой резьбовыми патрубками, что позволяет врезать хомут в систему и в короткий срок подключить дополнительную ветку. Герметичность такого соединения обеспечивает прокладка, находящаяся внутри хомута, и изготовленная из профилированной резины.

Поворотные модели, известные также как шарнирные замки, применяются для установки строительных лесов и используются при креплении распорок диагонального типа. Благодаря поворотным хомутам все элементы могут быть закреплены под любым углом, что придаёт дополнительную прочность конструкции и обеспечивает её устойчивость.

По типу фиксации все хомуты подразделяются на два вида:

• К первым относятся модели, формирующие жёсткий тип крепления, при котором труба становится полностью неподвижной. Обжимные скобы таких изделий надёжно затянуты болтами, а сам хомут прочно прикреплён к стене. Используется такой тип креплений на участках изгибов трубопровода и при наличии разветвлений.
• Ко второму типу относятся модели с подвижным креплением, используемые для фиксации труб отопления и ГВС. Специфика крепления не создаёт препятствий для удлинения и сжатия трубопровода и обеспечивает его продольную подвижность. В результате создаётся оптимальное напряжение магистрали, значительно продлевающее срок эксплуатации сетей.

Конструктивно хомуты представлены несколькими типами:

• разъёмное кольцо, сформированное в виде круга и имеющее один механизм крепления, фиксируемый болтом;

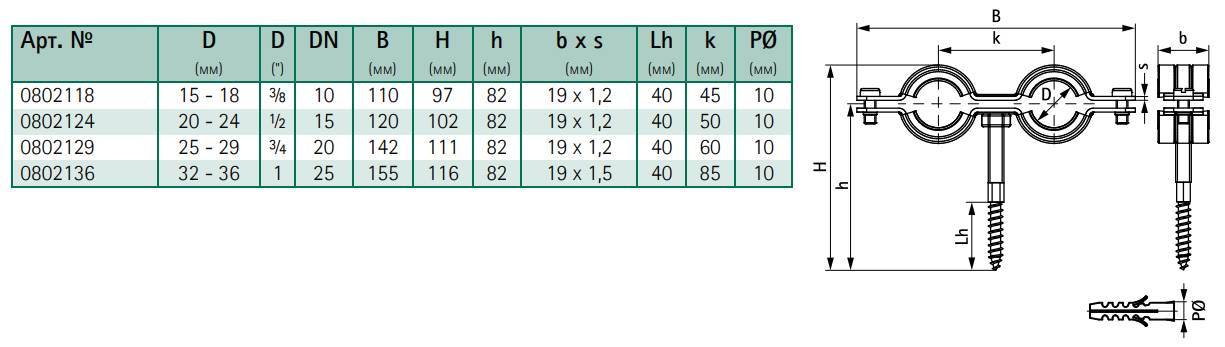

• кольцо, состоящее из двух полукруглых пластинок и имеющее уши крепления с обеих сторон;
• лента, сложенная кольцом и имеющая несколько положений для фиксации;
• U-образная модель, часто изготавливаемая из пластика, оснащённая защёлкой-фиксатором и способная крепиться жёстким и подвижным способом одновременно.
