Схема автономного водоснабжения: основные элементы системы
Каким бы ни был источник автономного водоснабжения частного дома, необходимо создать схему с указанием всех основных элементов системы и материалов, используемых для прокладки водопровода.
Схема водоснабжения частного дома включает следующие элементы.
- Скважина – источник воды.
- Кессон – вспомогательное помещение скважины (пластиковая или металлическая бочка). Защищает устье от грунтовых вод, осадков и обеспечивает нормальную температуру в скважине.
Устройство водопроводной системы частного дома можно разделить на три блока:
- Система водозабора.
- Дворовая магистраль.
- Внутридомовой водопровод.
Подземный трубопровод
Схема внешнего трубопровода с системой подогрева трубы.
Также пригодится поворотное соединение для ПНД-труб и набор дополнительных фитингов. Используйте только качественные изделия, мы рекомендуем остановить выбор на итальянских производителях.
Итак, инструкция по прокладке труб от скважины к дому:
На глубину промерзания почвы (для каждого региона своя, средняя полоса России – около 5 метра) выкапываем траншею от скважины к дому. Лучше прокладывать коммуникацию по кратчайшей прямой линии, так как тогда не понадобятся поворотные стыковочные узлы, да и расход материалов будет ниже;
Производим земляные работы
На дно траншеи подсыпаем слой песка высотой 10 – 20 см, с небольшим уклоном в сторону скважины (1% будет достаточно). На эту подсыпку укладываем трубу;
Укладываем трубу на песчаную подушку.
Один конец шланга заводим в кессон и соединяем с помощью колена и фитингов с водоподъемной трубой;
Заводим трубу в кессон и соединяем ее с подъемной веткой.
Второй конец заводим в специальное отверстие в фундаменте дома или цоколе, место входа снабжаем втулкой из пластика и тщательно герметизируем силиконом или другим герметиком;
Делаем ввод сквозь стену фундамента или цоколя.
Трубу засыпаем слоем песка так, чтобы она была укрыта на высоту 15 см, затем засыпаем траншею землей. Камни в земле попадаться не должны, трамбовать засыпку нельзя.
Обсыпаем трубу и закапываем траншею.
В нижней части трубы лучше предусмотреть дренажный кран для слива воды из скважины в случае консервации участка на зиму.
В нижней точке горизонтальной трубы или на вертикальном участке внутри скважины можно врезать кран для слива воды.
Как провести водопровод в дом из скважины
Схема подключения скважины к дому очень проста и понятна даже новичку, но мы здесь опишем основные моменты, как провести водопровод в частный дом из скважины.
Итак, от скважины до дома (до его фундамента) копается траншея на глубину ниже уровня промерзания грунта. Для Московской области достаточно глубины 1.6-1.8 м. В траншею кладется любая водопроводная труба из полипропилена или из полиэтилена. Последняя более удачный вариант потому, что ничего паять не нужно. С одной стороны труба заводится в кессон, где соединяется с насосом. С другой стороны у нас фундамент дома, в котором нужно пробить отверстие под ввод трубы. Если труба Ø25, то берется перфоратор с буром на 32 мм и им пробивают отверстие, через которое заводят трубу. После этого, долбят дыру в полу и выводят трубу уже в доме. Вот, как завести воду из скважины в дом, все легко и просто. Тот участок водопровода, который находится под домом и не прикрыт землей, нужно утеплить. Рядом с трубой кладется греющий кабель, а вокруг утеплитель термофлекс.
Особенно важно утеплить открытый участок в домах на сваях, где под домом пустое пространство. Зимой под домом будет минусовая температура и водопровод замерзнет
Чтобы труба полностью не замерзла, в нее нужно положить греющий кабель. Внутрь трубы кладется пищевой саморегулирующий греющий кабель. Неважно, какие будут морозы, вокруг кабеля вода не замерзнет и вокруг него хоть на миллиметр, но будет проток. А так как температура воды в артезианской скважине около +5С, то поток воды постепенно промоет замерзшую часть, достаточно будет оставить кран открытым на какое-то время.
Если вы примените греющий кабель не внутри трубы, а возле нее (не пищевой кабель), то его эффективность будет гораздо ниже, и он больше будет греть улицу. Ему потребуется прогреть саму трубу, плюс еще сам остывает, да и мощность у него невысокая. Это нерациональный и не эффективный расход электроэнергии.
Продолжим, после того, как воду завели в дом, делается внутренняя разводка по потребителям. Если гидробак и автоматика стоит в доме, то воду сперва подводят сюда, а затем разводят по дому.
Как завести воду в дом от скважинного адаптера
Подключение скважины через адаптер выглядит ничем не сложней, ведь у адаптера сразу есть выход на трубу. Вам нужно просто проложить ПЭ трубу от адаптера до дома, продолбить отверстие в фундаменте и в полу, затем завести трубу в дом. Так как адаптер подразумевает размещение автоматики в доме, то вода сперва заводится в гидроаккумуляторный бак, а затем попадает во внутреннюю водопроводную сеть.
Из написанного выше понятно, что провести водопровод в частный дом из скважины не представляет большого труда, но, не имея нужного оборудования и опыта, лучше заплатить организации и они сделают все быстро и за вменяемые деньги.
Вас заинтересует:
Металлический кессон для скважины
Летний вариант обустройства скважины
Оголовок для скважины
Кессон из бетонных колец для скважины
Скважина без кессона
Автоматика для погружного насоса
Выбор схемы водоснабжения
Для автоматической подачи холодной воды из колодца или скважины применяется 2 схемы:
- с погружным насосом;
- с поверхностной насосной станцией.
В обеих системах присутствует один неизменный элемент – водопроводная труба, проложенная от источника внутрь жилища. Разница заключается в конструкции и расположении перекачивающего оборудования. В первом случае это аппарат погружного типа, висящий на тросе около дна природного резервуара. Второй вариант – насосная станция, установленная на поверхности, обычно — в техническом помещении жилого дома, реже – в утепленном подземном сооружении над скважиной (кессоне).
Система подачи воды с глубинным насосом
Поверхностные насосные станции следует применять, когда перепад высот между зеркалом воды в источнике и высшей точкой разводки внутри жилища составляет не более 7 м. Учитывая, что большинство этих агрегатов рассчитаны на высоту подъема 8—10 м, оставшийся запас напора (1—3 м) понадобится для преодоления горизонтальных участков труб и местных сопротивлений (тройников, колен, клапанов и смесителей).
Система водообеспечения с поверхностным перекачивающим агрегатом
Для подвода воды из глубоких колодцев, а также обычных и артезианских скважин, необходимо использовать систему с погружным насосом. Она несколько сложнее в монтаже, зато надежнее в работе и не требует постоянного наполнения трубопроводов. Конечно, существуют поверхностные станции повышенной мощности с высотой подъема до 20 м, но их цена сопоставима со стоимостью полного комплекта оборудования и материалов для сборки схемы с погружаемым насосом.
Обустройство кессона
Обустройство кессона позволяет без проблемно выполнять работы по обслуживанию скважины и защитить источник водоснабжения от проникновения грунтовых вод. Обустраивая кессон для скважины своими руками, необходимо предусмотреть возможность спуска для проведения профилактических и ремонтных мероприятий.
Самостоятельное изготовление кессона для решения задачи, как завести воду в дом из скважины, можно осуществить с использованием кирпича или бетонного раствора, выложив или залив основание конструкции. Не исключается возможность использования специальных пластиковых колец, с обязательной засыпкой дна песком и щебнем и последующей заливкой бетоном.
Перед тем, как завести воду со скважины в дом, в обязательном порядке выполняются гидроизоляционные работы снаружи кессона с использованием горячей битумной мастики и рулонных гидроизоляционных материалов. Также нужно продумать крышку для кессона, она должна полностью соответствовать параметрам конструкции. Необходимым условием является наличие отверстия в стенке кессона для соединения с наружным водопроводом.
Магистральный водопровод
Установка врезного хомута для труб в магистральный трубопровод
Чтобы в частном доме осуществлялась автоматическая подача воды от скважины в дом, необходима прокладка водопровода. Для его строительства можно использовать любые водопроводные трубы. Лучше всего подойдут полиэтиленовые трубы или трубы из ПВХ, однако можно использовать и стальные. При этом условный проход трубы должен быть подобран исходя из давления в системе.
Далее определяют маршрут укладки трубы. Лучше его подбирать так, чтобы он был максимально коротким. При этом точка ввода должна быть как можно ближе к внутреннему водопроводу. Это позволит избежать дополнительных работ по разводке труб по дому.
Глубина прокладки труб должна быть больше глубины промерзания грунта. В противном случае зимой трубы промерзнут и порвутся. Чтобы не рыть достаточно глубокие рвы для укладки труб, их можно утеплить. При прокладке стоит учитывать рельеф местности и брать поправки из СНиП и Закона на укладку труб в зависимости от типа грунта и естественных перепадов высоты.
При этом рекомендуется осуществить подключение системы в доме через резервуар с водой, который будет выполнять функции резервного источника воды. Для этого можно приобрести распространенные пластиковые емкости, суммарный объем которых должен быть минимум 500 литров. Это потребует подключения второго (дополнительного) насоса.
Общие положения
Некоторые люди считают, что бурение скважины на участке автоматически решит вопрос подачи воды, однако они заблуждаются. Для того чтобы провести воду в дом, одним бурением не ограничиваются. Функционирование автоматической подачи воды в дом обеспечивается следующим:
- Система забора воды. Сюда входят: бурение скважины или рытье колодца, приобретение и установка насосного оборудования, организация подачи воды из скважины на поверхность.
- Магистральный участок. Это трубопровод, который прокладывается на участке скважина-здание.
- Внутренний трубопровод. Проводится от точки ввода магистрали, включая подключение всех бытовых потребителей (баков, сантехники и так далее).

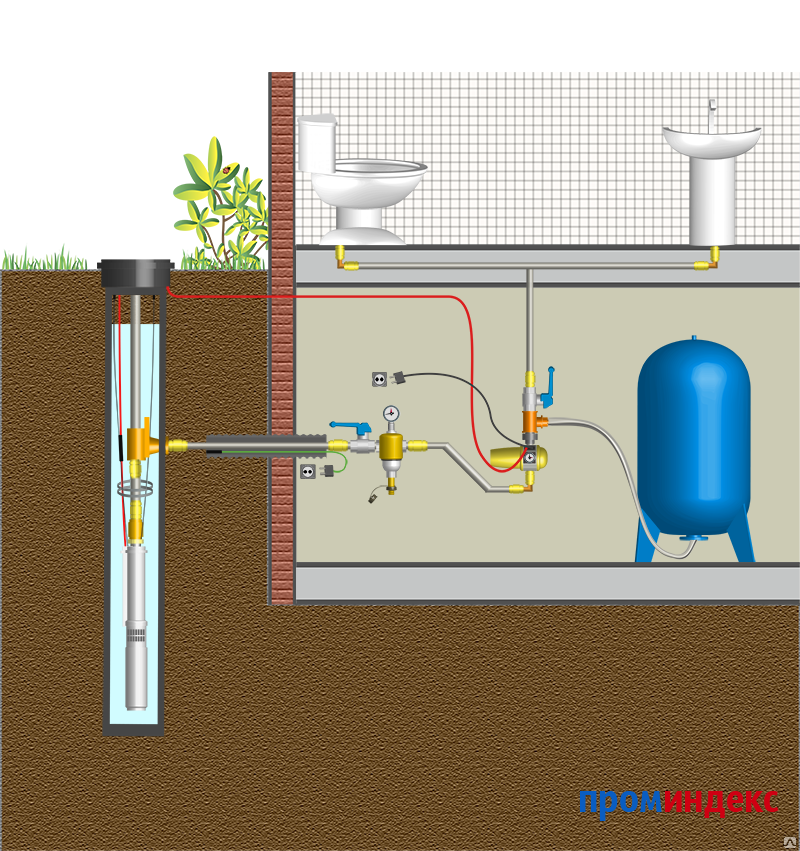

Схема монтажа скважины с насосом
При проектировании водопровода необходимо учитывать тип грунта, глубину его промерзания в холодное время года, естественные перепады высоты на участке.
Однако начинается все со скважины, из которой вода выкачивается насосом (тип устройства зависит от глубины скважины). Насос должен иметь высокую производительность, которая обеспечит потребность здания в воде. В системе водопровода имеются и шланги (или трубы), спускаемые в скважину, через которые вода поднимается в магистральный трубопровод.
Обычно шланги (используемые чаще всего в скважине) или трубы имеют большую массу, поэтому опустить их можно только лебедкой (или краном). А это значит, что стоимость подъемного оборудования, его установка, эксплуатация и ремонт тоже входят в совокупные затраты. В случае использования погружного насоса к шлангу крепят и электрический кабель, который опускают вместе со шлангом. Кроме того, на насосе имеется гибкий металлический канат (или трос), который тоже имеет немалую массу и требует ухода. Поэтому включение подъемного устройства в состав водоснабжения дома вполне обосновано.
Подъемное оборудование либо покупают, либо делают сами. Важным моментом работы такого агрегата является необходимость синхронного подъема и шланга, и кабеля, и самого насоса. Поэтому многие люди устанавливают либо 2 лебедки, либо 1 с двумя барабанами. В последнем случае 1 барабан должен сматывать металлический трос насоса, 2 — кабель. Шланг в этой ситуации сматывается и укладывается вручную. При этом нельзя использовать шланг или кабель для извлечения насоса.
Чтобы в процессе проведения воды в дом не было перебоев и частых поломок, все оборудование необходимо установить в специальной постройке — домике для скважины, которая будет защищать устройство от осадков, в холодное время года рекомендуется поддерживать температуру в помещении насосной на уровне комнатной. Это позволит продлить срок эксплуатации насоса, лебедки и прочего сопутствующего оборудования.
Водопровод внутри помещения
Оборудование для проведения воды из скважины
Как воду завести в дом из скважины? Лучше это делать через фундамент, чтобы до трубы не достал мороз зимой. Если так не получилось, то участок перехода с траншеи в помещение оборачивают греющим кабелем и затем утеплителем.
Схема:
Внутри после ввода в дом воды из скважины должны стоять следующие агрегаты:
- Насос, когда он поверхностный или с эжектором.
- Гидроаккумулятор, если вы не поместили его в техническом отсеке около скважины.
- Бойлер или котел.
Чтобы вам хватило 20-миллиметровой трубы, обдумайте рациональное размещение потребителей в доме, чтобы сократить протяженность системы. Не нужно прокладывать обводных линий водопровода и ставить дополнительные фитинги.
Это сбережет ваши деньги, а воде в системе не придется преодолевать лишнее сопротивление. Ведь один угловой фитинг может снизить давление на 0,01 атм.
Поэтому коллекторный способ разводки труб неэкономичен, когда от входящей в дом магистрали прокладывается отдельная линия к каждому потребителю. Такой вариант выравнивает давление в каждой точке использования воды, но увеличивает объем системы и затраты на материалы.
Если у вас 2–3 смесителя, унитаз, биде, стиральная и посудомоечная машины, то выгодней подключить их через тройники. Для этого нужна лишь одна линия, которая захватит всех. В нее достаточно вставить тройник рядом с потребителем и подать к нему воду, добавив отрезок трубы.
Когда насос создает давление выше 2 атм, и вы используете одновременно не более трех потребителей воды (смесители, унитаз, душ, стиральная машина), падения напора при тройниковой разводке вы не почувствуете.
Варианты водоснабжения дома
Разновидности скважин
Перед тем как приступить к обустройству системы водоснабжения частного дома из скважины необходимо ознакомиться с их основными типами.
Чтобы получить жидкость для собственных потребностей и хозяйственных нужд бурение может проводиться на разную глубину.
В первом случае необходимо достать до водоносного слоя из песка крупной фракции. В зависимости от особенностей конкретной местности такой пласт залегает на глубине от 15 до 40 метров.
Второй вариант, скважины «на известняк» бурят на глубину до 200 метров. Для этого используется труба большого диаметра. Такая скважина отличается высокой производительностью, может обеспечить питьевой водой целый посёлок.
Недостатком метода является необходимость в специальном оборудовании и удорожание работ. Для подачи воды потребителям в скважинах «на песок» или «на известняк» используются глубинные насосы.
Существует ещё один вид скважины, который называется абиссинский колодец. В данном случае отверстие в почве до достижения водоносного слоя не бурят, а прокалывают. Для этого в нижней рабочей части трубы предусматривают острый наконечник. Здесь же присутствует перфорированный участок, перекрытый сетчатым фильтром.
Чтобы этот элемент надёжно удерживался на месте во время прокола, диаметр наконечника должен немного превышать сечение трубы. Трубная конструкция выполняет несколько функций – обсадка и транспортирование жидкости к потребителям.
В такой системе автономного водоснабжения применяются поверхностные насосы. Такое оборудование может осуществлять перекачку жидкости при глубине залегания водоносного слоя не более 10 метров, с сечением трубопровода от 1,5 дюйма.
К основанным преимуществам указанного вида скважин следует отнести:
- Сравнительная простота бурения при отсутствии на участке твёрдых скальных пород.
- Устройство инженерной коммуникации не только в отдельной конструкции (кессоне) но и в подвальном помещении.
- Невысокая стоимость насоса.
Несмотря на весомые преимущества у абиссинского колодца есть несколько несущественных недостатков. Это непродолжительный период эксплуатации, небольшая производительность, а также плохое качество воды в местности с плохой экологией.
Смотрите интересное видео, что выбрать — абиссинский колодец или скважину:
Зачем нужен кессон?
Кессон представляет собой пластиковую ёмкость определённых габаритных размеров, такой элемент можно сделать из бетонных колец или кирпича. Конструкция защищает жидкость в верхней части скважины от промерзания в зимнее время года, предотвращает попадание осадков на подкачивающее оборудование и другие элементы и механизмы.
Заводские кессоны изготавливаются не только из пластика, но и из металла. Такие ёмкости полностью герметичны, часто имеют лестницу и крышку. Габариты изделий бывают разнообразными.
Внутреннего объёма должно хватать для установки оборудования и проведения ремонтных работ.
Предназначение накопительной ёмкости, где её разместить
Самым дорогим элементом автономной системы водоснабжения, кроме самой скважины считается подкачивающий насос. Главным механизмом в таком приборе считается электромотор, его постоянные запуски и остановки снижают долговечность оборудования.
Накопительная ёмкость применяется для уменьшения количества срабатываний насоса. Резервуар аккумулирует запас жидкости.
При снижении уровня воды до минимально необходимой отметки автоматика запускает насос. Для этого используется специальный механизм, который приводит в работу датчик давления. Монтаж накопительной ёмкости проводится на уровне оголовка скважины или в отапливаемом чердачном помещении.
В первом варианте подача жидкости к потребителям осуществляется за счёт насосной станции. Это оборудование включается после открывания смесителя, при уменьшении давления воды. В подобной системе всегда стабильное давление, но её работа будет зависеть от электроэнергии.
Во втором случае вода поступает к потребителям самотёком, но её нужно будет закачать на мансарду погружным насосом. Давление зависит от уровня жидкости в резервуаре, обычно оно невысокое.
В видео рассказывается про водоснабжение частного дома с накопительной ёмкостью:
Как развести трубы в доме
Разводку труб внутри дома делают двумя способами. Скрытая или внутренняя разводка выполняется еще на этапе строительства. Такой метод скроет трубы и сохранит эстетичность помещения. Но учтите, что внутренняя разводка не должна закрывать запорные краны, коллекторы и другие основные элементы.
При таком типе разводки используют металлопластиковые трубы в рулонах. Они отличаются недорогой стоимостью и легкостью в установке. Более надежны и прочны трубы из сшитого полиэтилена. Они исключают риск промерзания и при необходимости восстанавливают форму. Но будьте готовы к высоким ценам.
Второй способ — открытая или внешняя разводка. Такую разводку монтируют уже после окончания строительства. Это действенная и надежная система, которая позволяет контролировать устройства водоснабжения и обеспечивает легкий доступ к оборудованию. Для данного типа монтажа применяют жесткие полипропиленовые трубы, которые обладают эстетически привлекательных внешним видом. Плюс таких труб в том, что при замерзании они расширяются.
Устанавливая и подключая водопровод самостоятельно, вы сильно рискуете. Ведь малейшая ошибка приведет к тому, что система быстро выйдет из строя. Кроме того, некачественный водопровод может спровоцировать потоп в доме или на земельном участке. Чтобы избежать проблем, обратитесь к профессионалам!
Мастера компании “МариСруб” определят степень промерзания грунта на участке и грамотно спроектируют систему водопровода, подберут подходящие материалы, оперативно и надежно установят трубы, подключат холодное и горячее водоснабжение.
Порядок и строки получения разрешения
Оформление документального пакета зависит от того, необходимо ли бурить новую скважину или участок уже приобретен с существующим, но незарегистрированным водозабором. Для первоначального лицензирования объекта придется:
- Составить схему водоотведения и объема потребления.
- Получить решение о возможности проводимых работ. Данный документ можно заменить справкой о гидрологическом состоянии на конкретном участке.
- Составить проект по организации проводимого бурения.
- Подготовить проект обустройства охранных зон.
Вся документация и проведенные расчеты подаются в территориальный фонд геологической информации и Росгеолфонд. Отличие процедуры лицензирования для юридических лиц в специфике расчетов, характере и масштабности проекта. А вот сроки и для организаций и для частных собственников одинаковы:
- Составление паспорта и геологические работы для водозабора с объемом менее 100 куб. в сутки — 1 неделя.
- Составление плана для зон, обозначенных в первых 3 поясах — не более 2 мес.
- Экспертное заключение, проведенное Роспотребнадзором — не более 2 мес.
- Проектирование программы, которая будет контролировать качество питьевой воды — 1 неделя.
- Санитарное разрешение Роспотребнадзора — 2 мес.
- Отчет о водозапасах на данной территории — до 1 мес.
- Обязательная консультация о полном списке дополнительных документов для лицензирования — неделя после подачи документов на разрешение бурения.
- Дополнительные документы: лабораторный анализ воды на питьевую пригодность, оплата пошлины, экспертиза проекта ЗСО — неделя.
Юридические лица, различные фермерские хозяйства и частные коттеджи с суточным потреблением воды более 100 куб. вынуждены столкнуться с другими сроками оформления разрешения и лицензирования скважины. Только 1 этап затянется на срок до 5 мес. Далее сроки такие:
- Составление баланса и схемы водопотребления и водоотведения — 1 неделя, выполнение работ по фильтрации — 1 неделя, геофизические исследования — 1 неделя, получение паспорта на скважину после проведения геофизического исследования — 2 недели.
- Получение учетной карты — 2 дня, составление ситуационного плана — 1 неделя, проектировочные и поисковые работы, изучение водоносных слоев, экспертиза проекта — 3 мес.
- Подготовка проекта о местоположении сан. зон на данной территории — 1 мес.
- Экспертиза ЗСО — 2 мес.
- Проектирование контролирующей программы — 1 неделя.
- Санитарно-эпидемиологическое разрешение Роспотребнадзора — 2 мес., проектирование программы контроля природных ресурсов — 2 недели.
- Третий этап, в рамках которого происходит внесение исправлений в лицензию — 2 месяца.
Получение официального разрешения на бурение и процесс лицензирования отнимает у владельца участка не менее 14 месяцев, но это при четкой слаженной работе по проведению запросов во все необходимые инстанции, получению документации, предоставлению ее в компетентные органы и согласованной работе все этих вышеозначенных органов. В противном случае процесс может затянуться на неопределенное время. А вот штрафные санкции за несоблюдение требований законодательства применяются быстро и с завидной регулярностью.
Почему лучше оформить скважину
Рассмотрев все препоны, стоящие на пути бесплатного пользования грунтовыми водами, можно придти к выводу – государство ничего, представляющего хоть какую-нибудь ценность, бесплатно в руки населению не дает.
Те, кто надеется пробурить глубокую скважину на участке, прикрыть ее декоративным сооружением a-la «деревенский колодец» и безнаказанно черпать из недр чистую водицу – глубоко заблуждаются.
Во-первых, в последние пять лет введен режим жесткого учета строений на участках, выделенных под ИЖС и ведение приусадебного хозяйства. Контролирующие органы имеют таблицы расчетов потребления воды не только для бытового потребления, но и необходимого для орошения 1 соки зеленых насаждений. Если владелец стандартного участка 6-15 соток находится вне подозрений по количеству потребляемой воды, то владельцу угодий 100 и более соток, доказать, что все нужды удовлетворяются из колодца с разрешенным бесплатным дебетом, будет сложно.
Во-вторых, у каждого местного органа власти, на территории которого выделен земельный участок, имеется карта залегания грунтовых вод и уровней горизонтов, на которых залегают водоносные слои.
В-третьих, не дремлют службы контроля Роскомнедр и Роспотребнадзора, которые периодически проводят проверки водопотребления и соответствия установленным требованиям точек водозабора, обустроенных на территории муниципального образования
Особенное внимание уделяется промышленным предприятиям. Но и жилой сектор, особенно относящийся к категории «элитного», не обходится проверками
Чиновникам РПН хорошо известно, что их коллеги, владеющие угодьями с прудами, бассейнами и фонтанами, склонны к нарушению законных требований, в надежде на бесконтрольность и безнаказанность.
Как провести воду в дом из скважины
Полноценный и обустроенный по всем правилам водопровод в частный дом – это:
- Своя скважина и поверхностный (или глубинный) насос в ней. В редких случаях пользуются насосной станцией – оборудование слишком дорогое для обслуживания небольшой семьи,
- Система фильтров: фильтр грубой очистки перед насосом, и фильтр тонкой очистки в конце водопровода,

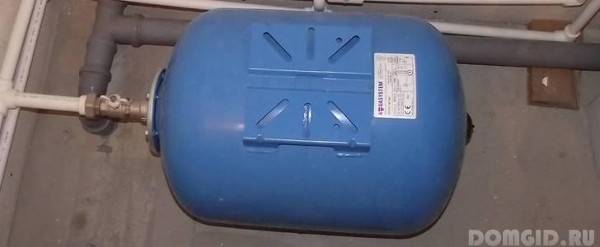

- Гидроаккумулятор – накопительный резервуар, который обеспечивает необходимое давление в системе снабжения дома питьевой водой,
- Вода подводится к отопительному котлу и к бойлеру для ГВС.
Поверхностные насосы слишком маломощные, и способны поднять воду с глубины ≤ 9 метров, поэтому рассмотрим, как провести воду из скважины в дом глубинным насосом – такие агрегаты работают и на глубине до 200 метров.
Обустройство водопровода начинается со строительства специального углубления – кессона, который предназначен для защиты скважины от талых вод, а также служит утеплителем. Из этого углубления зимой удобно осматривать скважину при профилактике и ремонте насосного или фильтрационного оборудования.
Стенки кессона выкладываются кирпичом, но лучший вариант – опустить в котлован пару ж/б или толстостенных полимерных колец. Дно ямы засыпается песчаной подушкой, сверху насыпается щебень, слои трамбуются. Дно кессона должно располагаться ниже точки промерзания почвы в регионе, и от этого уровня начинается прокладка труб в дом от скважины своими руками.
Ширина кессона – не больше 1,5 х 1,5 метра, стенки утепляются пенопластом (пенополистиролом) и штукатуркой, которая наносится на листы ППУ. Поверх штукатурного слоя наносится слой гидроизоляции – битум, гудрон или мастика. Яма закрывается крышкой.
Если воду из скважины будет поднимать поверхностный насос, его устанавливают тут же, в кессоне. При работе погружного насоса он опускается в скважину, а из кессона уже можно провести воду из скважины в дом подключением шланга от насоса к подземному трубопроводу.
Статический и динамический уровень скважины
Статический уровень гораздо выше динамического
При выборе глубинного насоса в первую очередь следует отталкиваться от статического и динамического уровня скважины, которая будет использована для водоснабжения вашего дома. Статический уровень можно определить, если не использовать скважину в течение 1-2 часов – это уровень водного столба, который зависит уровня давления водоносного слоя, находящегося под пластом известняка (это также могут быть грунтовые воды). То есть, статический уровень не может подняться выше, так как здесь вступает в силу закон сообщающихся сосудов.
Динамический уровень определяется откачкой воды и зависит от мощности работающего погружного насоса. То есть объём откачиваемой воды не должен превышать объёма притока, так как в противном случае двигатель окажется «сухим», что приведёт к его выходу из строя. Эти два уровня должны быть указаны в паспорте, который выдаётся при бурении скважины, но если этот документ отсутствует, придётся определить динамику самостоятельно. Для этого насос опускают на полметра от дна скважины и качают воду до тех пор, пока она не перестанет убывать – приток будет равен оттоку. Если при выкачке уровень опустился ниже двух метров от дна, то здесь либо слишком мощный насос, который должен находиться ниже зеркала на 2 м и, минимум, в полуметре от дна, либо скважина непригодна.
Примечание. Согласно «Закону о недрах» №2395-1, принятому 21.02.1992 года слой артезианских вод является собственностью государства. Поэтому при бурении артезианских скважин требуется разрешение соответствующих органов и, естественно, владельцу выдаётся паспорт. Если скважину бурят «на песок», то в таких случаях никто паспорт не выдаёт, так как грунтовые воды не включены в реестр недр.
Инструкция по установке и эксплуатации
Чтобы понять, как установить насосную установку правильно, нужно изучить такие рекомендации:
- Оборудование размещают на горизонтальной поверхности. Надежная фиксация предотвратит падение блоков.
- Перед пробным запуском измеряют давление в гидроаккумуляторе. Это значение должно составлять 1,5-2 кг/см³. Если величина отклоняется от нормы, закачивают или выпускают воздух.
- Гидробак размещают вертикально. Мембрана не должна касаться стенок резервуара.
- Помещение с насосным оборудованием снабжают системой сбора и отвода жидкости.
- Реле имеет предустановленные настройки, при необходимости их изменяют.
- Компоненты размещают так, чтобы при ремонте не нужно было демонтировать всю установку.
