Полиэтиленовые трубы: инструкция по соединению- Обзор +Видео

Оборудование для сварки

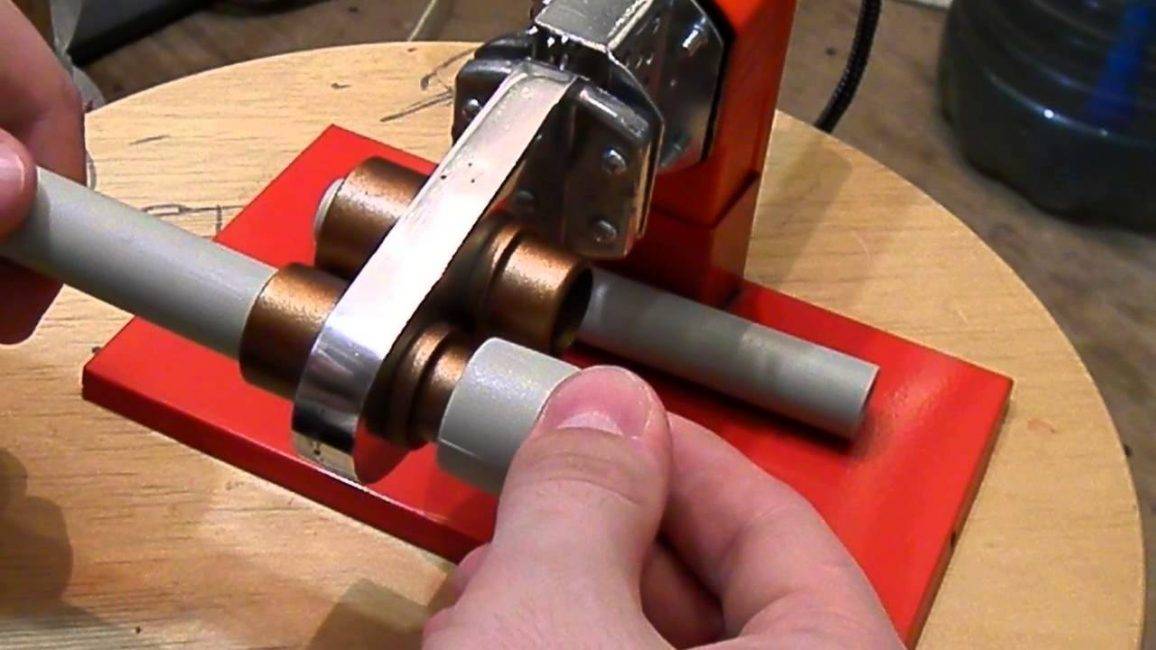

Аппарат для пайка труб

Обеспечить долгосрочное качественное соединение элементов водопровода можно, если сварочный аппарат соответствует следующим требованиям:

• обеспечивает равномерный нагрев поверхности до 260С
• позволяет фиксировать соединяемые элементы во время сварки и в процессе охлаждения
• отвечает требованиям безопасности при проведении работ

Доступные агрегаты попадают в диапазон от самодельных до профессиональных. Выбор того или иного варианта определяется количеством сварных швов, сложностью архитектуры трубопроводной системы, диаметром элементов и опытом сварщика.

Почему лучше отказаться от кустарного

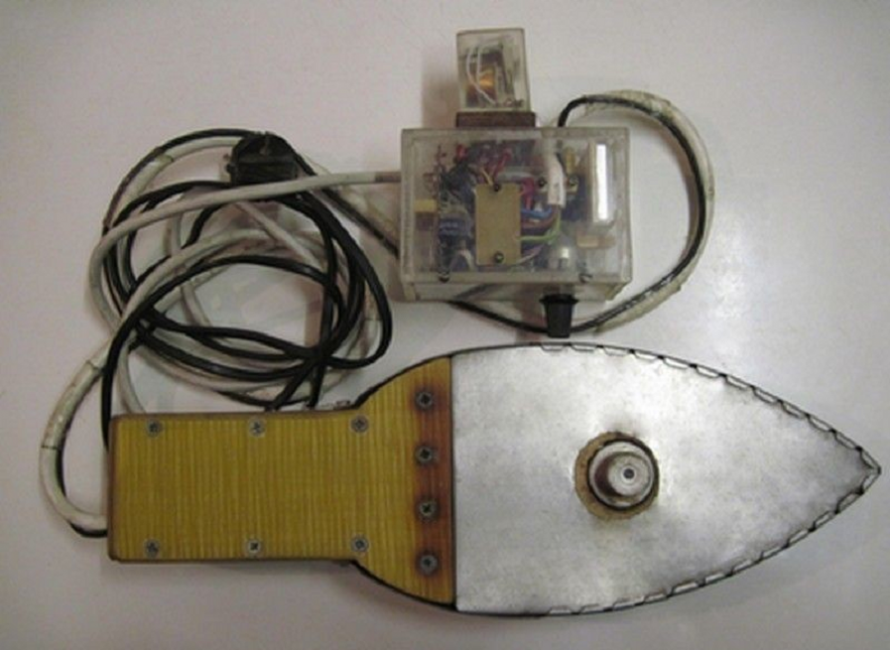

Самодельный аппарат для сварки

Одно из наименований сварочного агрегата — “утюг” — объясняется возможностью сделать этот прибор на базе бытового утюга. Для сборки потребуется разобрать утюг и заказать или приобрести дополнительные элементы. Такой способ сварки не рекомендуется по следующим причинам:

• невозможно откалибровать прибор в домашних условиях, не гарантирована не только температура нагрева, но и ее стабильность
• не гарантировано качество компонентов
• затрачиваемое время и стоимость дополнительных частей соизмеримы со стоимостью нового агрегата, предлагаемого в магазинах

Для экономии средств рекомендуется рассмотреть вариант аренды или покупки сварочного аппарата, бывшего в употреблении.

Профессиональная сварка — объемы работ и скорость

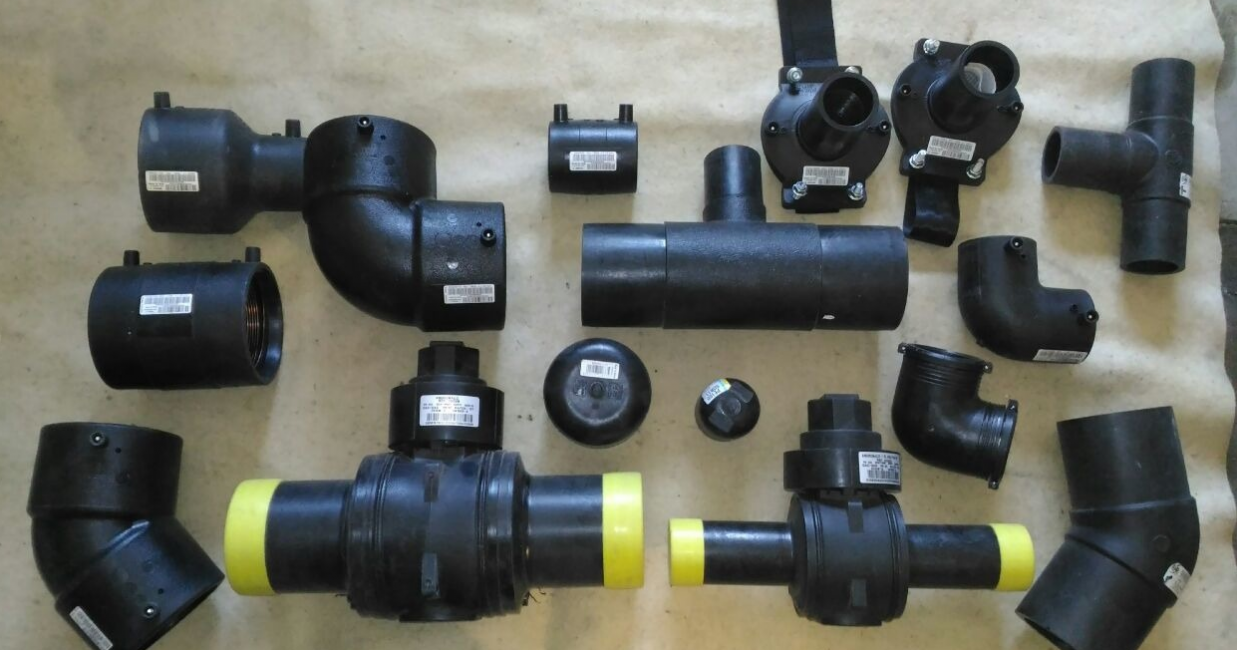

Электрофитинги

При монтаже трубопроводов на больших объектах большую роль играет время завершения обвязки. В этом случае можно использовать профессиональное оборудование.

При муфтовом способе профессиональные сварщики используют для соединения электрофитинги. Этот метод обеспечивает максимальную скорость и высокое качество работ. Порядок сварки:

• нарезать детали нужной длины
• обезжирить места будущих соединений
• вставить трубы в фитинги
• подсоединить аппарат для сварки к электрофитингам при помощи проводов
• включить аппарат, дождаться автоматического отключения
• визуально проконтролировать правильность соединения

В связи с высокой производительностью этот метод оправдывает цену электрофитингов за счет повышения скорости обвязки в несколько раз по сравнению с ручной пайкой.

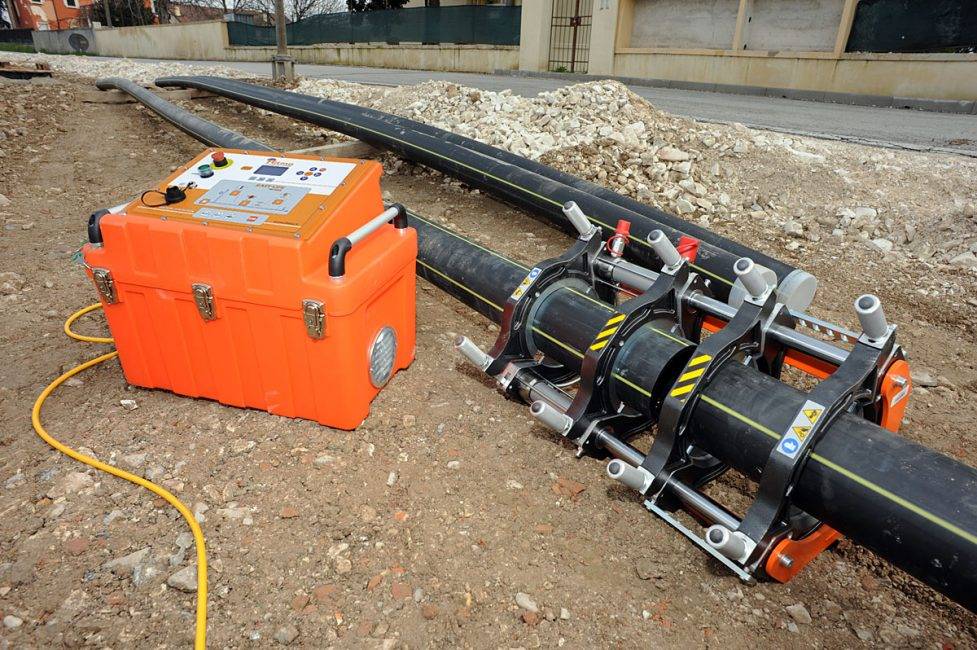

Профессиональный аппарат для стыковой сварки

Если профессиональная сварка производится методом спайки труб встык, используют профессиональные сварочные аппараты, обеспечивающие плотное соединение свариваемых частей, а также равномерный нагрев поверхностей. Профессиональное оборудование обеспечивает четкое совмещение осевых линий и фиксацию частей для предотвращения изгиба в месте сварки.

Оптимальный выбор для самостоятельного соединения деталей

Пример комплектации сварочного набора

Для проведения водопровода в отдельной квартире или частном доме можно приобрести набор для сварки пластика, включающий в себя:

• паяльник с регулятором температуры
• насадки различного диаметра (популярные модели предлагают 6 размеров)
• нож для обрезки
• измерительную линейку или рулетку

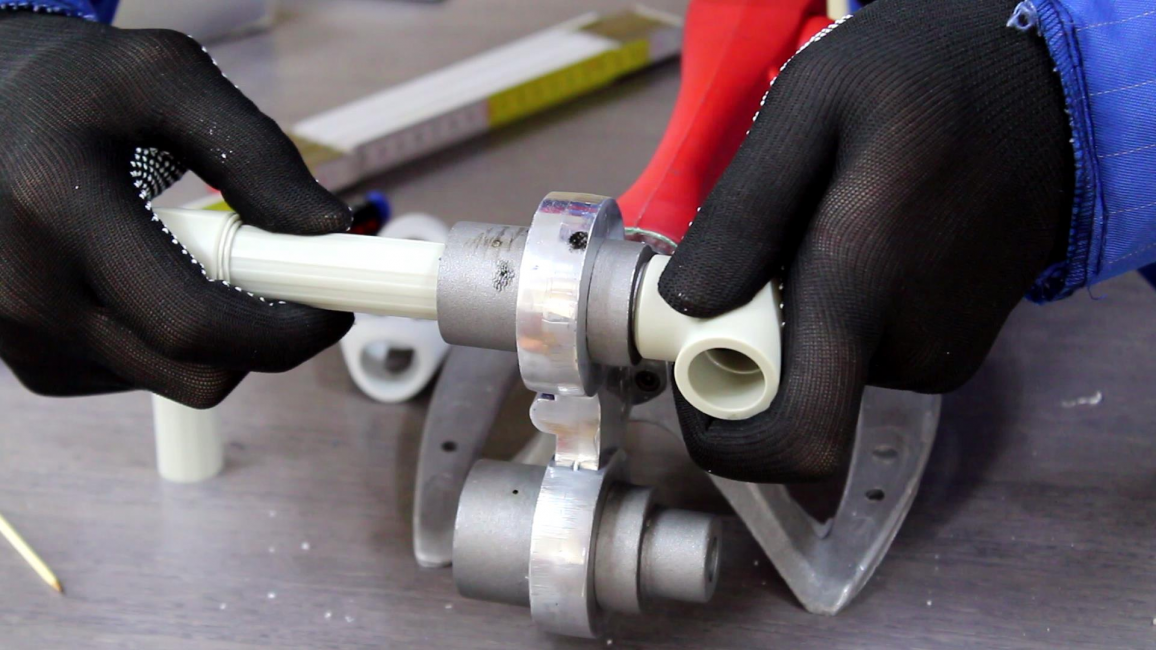

Установка детали трубопровода и фитинга в паяльник для сварки

Дополнительно в комплект могут входить отвертка, перчатки и другие материалы. Аппарат для сварки должен быть устойчивым, чтобы не деформировать элементы в процессе нагрева. Не рекомендуется приступать к работе, не имея опыта сварки и работы с выбранной моделью паяльника.

Утепление балкона изнутри: описание материалов, полная пошаговая инструкция как все сделать своими руками (40+ Фото Видео) +Отзывы

Сборка на компрессионных (обжимных) фитингах

С одной или двух сторон фитинга (иногда и с трех) устанавливается целая система, которая обеспечивает соединение. Сам фитинг состоит из:

• корпуса;
• прижимной гайки;
• цанги — пластиковое кольцо с косым разрезом, обеспечивающее плотный охват трубы;
• упорного кольца;

• прокладки, которая отвечает за герметичность.

Насколько надежно соединение

Несмотря на кажущуюся ненадежность, соединение полиэтиленовых труб на компрессионных фитингах надежно. Правильно сделанное, оно выдерживает рабочее давление до 10 атм и выше (если это изделия нормального производителя). В доказательство смотрите видео.

Хороша данная система легкостью самостоятельного монтажа. Вы, наверное, оценили это уже по видео. Просто труба вставляется, затягивается резьба.

Дачников, кроме возможности сделать все своими урками нравится она тем, что при необходимости все можно разобрать, спрятать на зиму, а весной снова собрать. Это на случай, если разводка сделана для полива. Разборная система также хороша тем, что всегда можно подтянуть подкапывающий фитинг или заменить его на новый. Недостаток — фитинги громоздки и внутреннюю разводку в доме или квартире из них делают редко — внешний вид не самый приятный. Но для участка водопровода — от колодца к дому — лучше материал найти сложно.

Порядок сборки

Трубу отрезают строго под 90°. Срез должен быть ровный, без заусенец. Также недопустимо наличие грязи, масел или других загрязняющих веществ. Перед сборкой со срезов соединяемых участков снимают фаску. Это надо для того, чтобы острый край полиэтилена не повредил уплотнительное резиновое кольцо.

При монтаже соединение полиэтиленовых труб на обжимных фитингах затягивают руками

На подготовленную трубу надеваются запчасти в таком порядке: натягивается обжимная гайка, затем цанга, следом — упорное кольцо. Резиновую прокладку устанавливаем в корпус фитинга. Теперь корпус и трубу с надетыми на нее деталями соединяем, прилагая усилие — надо вставит до упора. Подтягиваем все запчасти к корпусу и при помощи обжимной гайки соединяем. Полученное соединение полиэтиленовых труб закручиваем с усилием руками. Для надежности можно дотянуть специальным монтажным ключом. Использование других инструментов для подтяжки нежелательно: можно повредить пластик.

Как соединить металлические канализационные трубы

Соединять металлические канализационные трубы можно используя один из этих способов – сваркой и монтажом в раструб. Установка в раструб, обычно, используется, когда происходит соединение чугунных, в то время, как сварные соединения применяются во время соединения стальных.

Соединение чугунных труб

Как уже упоминалось ранее, их соединение происходит с помощью раструбов. Последовательность подобного монтажа следующая:

1. Ту сторону чугунной трубы, которая без раструба, нужно вставить в раструб уже поставленной.
2. Зазор между внутренними краями раструбами и смонтированной хвостовой стороной трубы следует уплотнять льняной паклей. Для этого подготовленной специальной деревянной лопаткой, ударяя по ней молотком, забиваете в зазор раструба, намотанный первый слой пакли. Во время работы нужно следить, чтобы во время заполнения зазора пакля не проникла вовнутрь трубы, т.к. это со временем приведет к появлению засоров. К завершению работы паклей должно быть забито 2/3 полости раструба.
3. Тот пространство, которое осталось после уплотнения паклей следует заполнять уплотнителем без каких-либо пропиток.
4. Следующим этапом будет заполнение цементным раствором, который готовится в пропорции 9 к 1 (9 – цемента, 1 – вода). Полученный раствор требуется утрамбовать с усердием в раструбе, а после этого накрывать увлажненной тряпкой. Мокрая тряпка нужна для того, чтобы во время высыхания цемента в нем не появлялись трещины. Кроме цементного раствора можно применять битумную мастику, асбестоцементную смесь или силиконовый герметик.

Этот способ применяется для соединения чугунных конструкций друг с другом, но встречаются такие ситуации, что необходимо соединить чугунную с пластиковой. В подобных ситуациях следует применять специальные муфты и переходники. Они предназначены для соединения канализационных труб различного диаметра или выполненных из различных материалов.

Для того, чтобы сделать качественный переход из чугунной в пластиковую, следует внутреннюю поверхность раструба чугунной тщательно очистить и вытереть, а после этого нанести на нее силиконовый герметик. После этого герметик нужно наносить еще и непосредственно на переходник, а затем уже вставлять в раструб переходник. Герметичным это соединение станет тогда, когда герметик полностью застынет.

Соединение металлических канализационных труб видео:

Соединение стальных труб

Когда требуется выполнить соединение стальных конструкций, то применяется сварка. В этом случае важным моментом будет качественное и профессиональное выполнение работы с учетом всех особенностей процесса. Но даже если вы решите сделать все своими руками, купив хороший сварочный аппарат и правильно выполнив всю работу, то в итоге все равно получается очень ненадежная конструкция. Все дело в том, что непосредственно стальные не слишком подходят для канализационных нужд. К тому же сварочные швы в сравнении с остальной поверхностью будет чрезвычайно подверженным воздействию коррозии. Другими словами, только делая канализационную систему вы уже понимаете, что у нее имеются слабые стороны, которые с течением времени приведут к утечкам.

Естественно, что кроме сварных соединений для стальных можно использовать резьбовые соединения. Так, например, фитинг-американка – самый популярный из подобных разъемов. Он представляет собой 2 концевика, соединенные накидной гайкой между собой.

Полиэтиленовые трубы: инструкция по соединению- Обзор +Видео

Причина их популярности очень проста – возможность сделать соединение своими руками без особых трудностей. Как соединить полиэтиленовые трубы и что нужно знать, для того, чтобы избежать типичных ошибок — мы рассмотрим в этой статье.

Общие сведения

Полиэтиленовые трубы, которые делаются, как мы уже сказали из полиэтилена низкого давления, имеют сокращенное название – ПНД. Такой материал является очень надежным и эластичным.

Существует один нюанс, который нужно знать

Если вы хотите приобрести трубы, которые хорошо переносят сильную минусовую температуру и замерзание, то в момент выбора необходимо обратить внимание на технические характеристики товара. Дело в том, что далеко не все полиэтиленовые трубы способны перенести заморозку

Помимо преимуществ полиэтиленовые трубы обладают и рядом недостатков:

• — полиэтиленовые трубы совершенно не предназначены для горячего водопровода или отопления, так как самая высокая температура, которую они могут выдержать – это сорок градусов;

• — кроме высоких температур полиэтилен боится ультрафиолета, т.е. если материал будет продолжительное время находиться под солнечными лучами, то он потеряет свою эластичность и поломается. Хотя здесь стоит сказать, что полиэтиленовые трубы, которые выдерживают ультрафиолет, существуют, но цена на них значительно выше.

Существует несколько видов соединения полиэтиленовых труб, которые мы сейчас детально рассмотрим.

Разъемное соединение

Выполнить работу по соединению можно и путем разъемного соединения. При таком методе сварка не потребуется. Это позволит разобрать трубопровод без разрезания его отдельных элементов, если вдруг это потребуется.

Есть два вида разъемных соединений: фитинговое или фланцевое, при котором будут нужны крепежи особой конструкции; раструбное, для которого вам пригодятся эластичные уплотнители.

Инструкция по соединению полиэтиленовых труб с помощью контактной (стыковой) сварки

Именно контактная сварка помогает сохранить трубам их гибкость без нанесения вреда прочности. Стоит отметить, что качество соединения зависит от категории оборудования, которое вы будете применять. Это значит, что наиболее качественного соединения можно добиться, используя сварочный аппарат с большим количеством возможностей.

Инструкция по фитинговому соединению полиэтиленовых труб

Как мы уже говорили выше, помимо сварки есть другие способы соединения полиэтиленовых труб. Фланцевый способ – самый распространенный. Однако такой метод соединения для труб сечением до пятидесяти миллиметров является невыгодным. С такими трубами лучше работать с помощью компрессионных фитингов.

Данные детали имеют пять элементов: крепежную гайку с болтом, резиновый уплотнитель, корпус с ограничителем при введении труб, втулку для удержания резиновой прокладки, обжимное кольцо, которое не допускает изменения сечения трубы.

Чтобы выполнить компрессионное соединение труб, вы можете использовать один из существующих фитингов: крестовину, муфту, тройник, седловой отвод, заглушку или отвод.

Такие соединения помогут обустроить комбинированные виды магистралей. Например, обжимные муфты чаще всего используют в том случае, если нужно заменить отрезки стальных труб аналогами из полимеров.

Для выполнения работы по качественному соединению полиэтиленовых труб с помощью фитингов вам вовсе не обязательно иметь знания и навыки сварщика или сантехника. Главное – действуйте согласно предоставленной инструкции.

Для начала сделайте разметку на месте планируемого среза и выполните разрез трубы под углом в девяноста градусов. Затем вам нужно подровнять торцы труб для того, чтобы круг был идеально ровный. Возьмите трубу и введите ее в фитинг максимально далеко, руководствуясь при этом сделанной до этого разметкой. Завершающий этап – это закручивание гайки.

Итак, мы ознакомили вас с характеристиками полиэтиленовых труб для воды, видами их соединений, а также с подробной инструкцией по выполнению данных работ.

Ошибки при монтаже полиэтиленовых труб

Монтаж труб пнд – задача не сложная, трудно ошибиться и сделать что-то не так, но ошибки – не исключение.

Часто допустимые ошибки:

• если трубы используются разные. Новички могут не разобраться и приобрести разные трубы. А у каждого вида пластика свои нормы, поэтому герметичность в месте соединения может быть нарушена. Результат: протечки и трещины в месте соединения;
• сильная затяжка гаек может спровоцировать появление микротрещин. При первичном осмотре готовой работы они никак себя не проявят, но под давлением трещина может увеличиться и тогда будет утечка воды;
• слабая затяжка, как и сильная – тоже не хорошо;
• неровные края состыковки: если пользуетесь сварочным аппаратом, то нужно четко подгонять края. Используется для этих целей торцеватель.

Видеоинструкция по монтажу пнд труб своими руками:

Полипропилен: особенности материала для трубопроводов

Пайка полипропиленовой трубы

Использование труб из полимерных материалов для организации трубопроводов холодной или горячей воды, а также отопления обусловлено рядом качеств пластиков и изделий из них. Распространенный материал для водопровода — полипропилен (PP) — имеет ряд преимуществ:

• характеристики температуры/давления
• легкость по сравнению с металлическими трубами;отсутствие коррозии
• возможность добавления армирующего слоя
• повышающего тепловую стойкость и максимальное давление потока жидкости
• несложный метод соединения между собой, а также с металлическими трубами и сантехническими приборами;стоимость

На рынке присутствует широкий ассортимент фитингов и крепежей, позволяющий организовать водопровод или отопительную систему с поворотами, ответвлениями или соединениями с изделиями из других материалов.

Элементы полимерных трубопроводов

Принимая решение использовать для внутриквартирной разводки изделия из полипропилена, следует помнить об особенностях материала:

• РР-трубы нельзя гнуть, на каждом повороте магистрали необходимо приваривать соединительный элемент
• тонкие изделия могут деформироваться при высокой температуре (выше +95С), следует внимательно изучать маркировку и технические характеристики
• полимер при попадании прямых солнечных лучей меняет цвет (желтеет)
• изделие может треснуть от механического воздействия (удара молотком или падения тяжелого предмета)

Помимо труб из полимерного материала без добавок на рынке присутствуют усиленные, обладающие повышенной прочностью.

При температуре жидкости более +95С и напоре от 20 атм срок жизни РР-трубы значительно сокращается.

Армированные PP-трубы

Армированные трубы из полипропилена на срезе

Для повышения прочности изделий из полипропилена в них добавляют тонкий слой укрепляющие материалы. Цель армирования — снизить линейное расширение и деформацию при эксплуатации с горячей водой. Для укрепления используют:

1. Алюминиевую фольгу
2. Стекловолокно

Армирующий слой может располагаться снаружи или между слоями пластика

Важной особенностью изделия, армированного алюминием, является риск коррозии укрепляющего слоя, если в процессе сварки он не будет зачищен и вступит в контакт с горячей жидкостью. Чтобы спаять такие трубы используют предварительную обработку, при которой срезается слой фольги

Как сделать дренаж на участке своими руками: отводим излишки воды на разных типах почвы, правильно и недорого (20 Фото & Видео) +Отзывы

Соединение металлопластиковых труб

Оно тоже производится с помощью фитингов, но, есть и одна «фишка» — сварка или так называемая пайка ПВД И ПНД труб. Ее суть — в склеивании элементов под воздействием высоких температур. При полном соответствии технологии получается соединение, которое почти в восемь раз превосходит по прочности поверхность самих труб.

Но для ее проведения необходимо обеспечить несколько условий: достаточное свободное пространство в зоне монтажа пластиковых труб своими руками, одинаковую толщину стенок и марку обеих труб, и, кроме того, у нее есть ограничения в применении: подвижность одной из плетей.

При невозможности проведения такой сварки, можно использовать и электромуфтовую. Особенно она помогает при маленькой площади помещения, в которой нужно провести сварку пластиковых труб. Кроме того, муфты дают возможность соединять как тонкостенные трубы, так и те, у которых толщина стен разная.

Муфтовое соединение труб из полипропилена

Муфты, которые применяют для обустройства полипропиленовых трубопроводов, считаются наиболее простыми изделиями из выпускаемых фитингов. Они представляют собой отрезок толстостенной трубной продукции с диаметром несколько большим, чем труба из полипропилена, в которую он должен войти с небольшим усилием.

Чтобы стыковать полипропиленовые изделия с применением муфт, задействуют низкотемпературную пайку:

1. Сначала с труб удаляют внешнюю фаску, а с муфты – внутреннюю.
2. При наличии ручного регулятора на паяльном приборе выставляют отметку 260- 280 градусов и применяют насадку требуемого диаметра.
3. Трубы, имеющие армирование из алюминия, требуется зачистить. При наличии наружного алюминиевого слоя это делают шейвером, а если он располагается изнутри, тогда торцевателем.
4. Трубу помещают в широкую часть насадки, а на узкий конец надевают муфту.
5. Далее следует подождать несколько секунд, в течение которых поверхности должны оплавиться. После этого трубу нужно поместить в муфту и зафиксировать на протяжении 10 – 15 секунд, избегая проворотов – иначе место соединения покроется волнами и может начать протекать.

Варианты установки

Технологически можно соединить трубы ПНД без сварки либо используя специальный сварочный аппарат. У обеих методик есть свои достоинства и недостатки, рассмотрим преимущества каждого метода крепления.

Холодная сварка или прессовка является самым простым вариантом, это очень дешевый и доступный метод, который выполняется посредством использования специальных муфт. Такая технология используется в основном для трубопроводов больших диаметров – от 20 до 300 мм. Компрессионные фитинги под холодную сварку имеют следующие плюсы:

1. Простота использования;
2. Большой выбор размеров;
3. Обеспечение плотного соединения с высокими показателями герметизации.

Но прессование преимущественно используется только для крепления ненапорных водопроводных соединений. У пластиковых труб относительно небольшая жесткость, за счет чего при сильном внутреннем давлении шов может просто разойтись, в отличие от сварочных креплений, которые считаются «мертвыми».

Классическая сварка, или как принято говорить, пайка труб ПНД может выполняться электромуфтовым методом либо для её осуществления используется определенный аппарат для сварки. Электромуфты представляют собой очень практичный метод соединения металлических газовых труб, а также пластиковых коммуникаций водоснабжения. На свободный участок отвода устанавливается муфта определенного диаметра, после чего в неё задвигается второй отрезок трубы. Такая пайка еще называется стыковая, из-за того, что для осуществления максимально прочного и плотного крепления нужно установить части трубопровода очень плотно с минимальным зазором.

Фото – фитинги

Муфтами удобно работать на больших диаметрах, но это не самое лучшее решение для отводов под умывальник или коммуникаций отопления. Но зато фланцевые ПНД-соединения при необходимости можно снимать и производить срочный ремонт.

Фото – стыковая

Ручная пайка труб производится посредством использования паяльника, для неё требуется специальное оборудование для организации ПНД соединений. Для произведения таких работ очень важна температура нагревательных элементов и время выдержки

Обратите внимание, что эти параметры выбираются исходя из технических характеристик паяльного устройства, толщины ПНД и диаметра отводов

Достоинства методики:

1. Это наиболее долговечный и надежный вариант. За счет осуществления неразъемного крепления, может использоваться как для напорных ГБН, так и для ненапорных соединений запорной арматуры;
2. Фланцевые соединения могут использоваться как при креплении наружной системы, так и при установке внутренних магистральных труб;
3. Не требуется предварительное обучение. Вполне достаточно просмотреть видео и прочитать нормативы СНиП, где подробно указывается, как производить обрезку, установку и крепление.

Но к недостаткам относится то, что соединение при необходимости нельзя снять. Несмотря на все достоинства этого, иногда требуется открыть и прочистить трубу.

Трубы из полиэтилена: их соединение

Вопрос о соединении полиэтиленовых труб с водозапорной арматурой и между собой встает при устройстве сетей водопровода.

Так, соединения полиэтиленовых труб, в зависимости от своего функционального назначения, разделяются на две группы:

1. разъемные – они могут быть разобраны в течение эксплуатационного срока:

• зачастую разъемное соединение производят при помощи же фланцевого соединения, то есть при использовании обычных стальных фланцев.
• а вот цанговые соединения осуществляют при помощи компрессионных фитингов на малых диаметрах труб.

1. неразъемные – при эксплуатации их разборка не требуется. Неразъемное соединение труб из полиэтилена производится при использовании:

• стыковой сварки;
• сварки муфтой с закладными электрическими нагревателями (сварки с электрофузионной муфтой).

Приведем технологию проведения каждого вида соединений.

Сварка при помощи электромуфты

Используемое для монтажа оборудование

Паяльник для полипропиленовых труб – или «утюг», как его иногда называют – отлично подойдет для монтажа системы отопления своими руками из полипропиленовых труб. Выбирая ручной аппарат для сварки ПП труб, необходимо учесть ряд нюансов:

• недорогой паяльник для труб оснащается только самыми распространенными насадками. Как правило, это металлические элементы, покрытые защитным слоем тефлона. Более дорогие модели комплектуются насадками из медного сплава;
• чем шире температурный диапазон и выше мощность, тем удобнее будет такой «утюжок» в использовании. Качественный монтаж системы отопления полипропиленовыми трубами обеспечивается соблюдением температурно-временных параметров пайки;
• дешевый паяльник для ПП труб не проработает долго;
• важна форма паяльника. Трубообразный паяльник для полипропиленовых труб стоит дороже, чем молотообразный. Но им гораздо удобнее осуществлять встречные стыки и своими руками сваривать трубы с фитингами – уголками в труднодоступных местах.

Богатая комплектация профессионального оборудования — это еще не повод для его приобретения. В продаже есть дополнительные насадки и для ручного паяльника для ПП труб.

Паяльники в виде трубы используют насадки другого типа, стандартный «утюжок», соответственно, не сможет работать с насадками от трубчатого сварочного агрегата для пайки ПП труб.

Профессиональные же монтажные бригады используют сварочные аппараты механического типа. Для совмещения стыков труб большого диаметра, которые сложно удержать в руках, используют специальный гидравлический привод.

Он дает возможность комфортно работать с полипропиленовыми трубами диаметром свыше 4 см. Такой аппарат характерен малым коэффициентом температурной погрешности и высокой надежностью.

Но монтаж отопления из полипропиленовых труб механическим аппаратом потребует от оператора определенных навыков работы.

Как спаять пластиковые трубы без паяльника

Для пайки пластиковых труб используют специальный паяльник. Но если его у вас нет, можно воспользоваться газовой горелкой. Соединение будет качественным, если труба заходит в фитинг на 1,5–2 см. Чтобы не нарушить этот норматив, нужно заранее отмерить это расстояние от кромки трубной детали и поставить метку карандашом. Затем нужно разогреть соединяемые элементы: трубу снаружи, фитинг — изнутри.

Хорошо разогретые детали вставляются друг в друга до нанесенной метки. Образованное соединение должно охлаждаться 2–3 минуты, не подвергаясь никакому внешнему воздействию.

Для разогрева деталей малого диаметра также можно приспособить старый утюг, прикрепив к нему тефлоновую насадку. Дальнейшие действия будут аналогичными предыдущему приспособлению.

Выбираем что лучше для водопровода — полипропилен или металлопластик

Для водопровода можно использовать оба материала. Трубы из этих материалов пришли на смену чугунным трубам и трубам из металла. Их основные достоинства – это большой срок эксплуатации, хорошая надежность и лёгкость во время установки.Споры, что лучше применять, идут в интернете, в жизни, на форумах и среди профессионалов. В итоге, выигрывают строители. Именно они могут уговорить застройщика купить те трубы, которые им удобно устанавливать. Для того, чтобы определить, какие трубы лучше, надо сделать их сравнение.С каждым годом покупателей металлических труб становится всё меньше и меньше. На их место приходят более современные технологии и соответственно, новые трубы. Но некоторые характеристики металлопластиковых и полипропиленовых труб всё-таки являются преимуществами перед другими видами трубопроводов. Решать нужно исходя из ситуации. Всё зависит от возможностей и кошелька хозяина дома, где происходит установка труб.Материл, из которого изготавливают полипропиленовые трубы называют «рандо-сполимер третьего типа». Он и есть основа трубы. Благодаря такому сырью, трубы получаются надёжные и долговечные.

Материал метапол в разрезе представляет собой наружный и внутренний слой. Они состоят из сшитого полиэтилена. Между ними находится средний слой. Он состоит из алюминиевой фольги. Фольга плотно склеивается между собой, что улучшает прочность трубы.Многие применяют для водопровода полипропиленовые трубы. Они упругие, прочные и стоят недорого. Трубы какого материала приобретать, решать только вам. Перед покупкой просмотрите все «ЗА» и «ПРОТИВ», чтобы не пришлось лишний раз переплачивать.Типы и свойства металлопластиковой арматурыУ металлопластиковых труб бывает только трехслойная конструкция. То есть такая арматура в любом случае состоит из внешнего полимерного, промежуточного металлического и внутреннего пластикового слоя. Причем в качестве армирующего материала в среднем слое используется алюминиевая фольга, а в качестве материала для внешнего и внутреннего слоя – различные конструкционные полимеры. Поэтому по конструкционным материалам сортамент металлопластика можно разбить на три группы:Рекомендуем: Как пользоваться монтажной пеной без пистолета?полиэтиленовую (PE-AL-PE),полипропиленовую (PP-AL-PP),полибутеновую (PB-AL-PB).

Металлопластиковая арматура состоит из трех слоев: полимерного, металлического и пластиковогоСобственно, из-за этого иногда невозможно понять, что перед нами – полипропилен или металлопластик. Ведь трехслойную РР-арматуру с металлическим армированием можно, хоть и некоторой натяжкой, отнести к металлопластиковым трубам. Поэтому базовые характеристики металлопластика выглядит очень похожими на РР-вариант:Рабочее давление – до 2,5 МПа.Предельная температура прокачиваемой среды – 95-110 °C.Температура эксплуатации: до 120 °C.Теплопроводность стенок арматуры 0,43 Вт/м*К.Шероховатость – 0,07.По геометрии сортамент делится на 11 типоразмеров с габаритами внутреннего диаметра от 10 до 90 миллиметров. При этом минимальный внешний диаметр такой трубы равен 14 мм, а максимальный – 110 мм.

Способы соединения полимерных трубопроводов

Соединение пластиковых водопроводных труб своими руками может осуществляться по разным технологиям. Выбор их зависит от предназначения системы, типа используемого полимера и габаритов трубы. Основными типами соединения считаются:

1. В раструб. Чаще всего применяется для канализационных инженерных систем, где среда двигается самотеком. Подойдет и для водопроводных сетей, работающих не под давлением.
2. С помощью клеевого состава. Здесь возможно два варианта как соединять пластиковые водопроводные трубы без пайки — стандартное клеевое соединение или «холодная сварка», когда под действием определенного компонента клея верхняя часть полимера растворяется, и 2 детали склеиваются между собой на молекулярном уровне. «Холодная сварка» подходит для водо-, газо- и канализационных систем.
3. Резьбовыми соединениями. Такой тип монтажа оказывается уместен, когда выполняется соединение пластиковых труб с металлическими.
4. Высокотемпературная сварка — детали, подлежащие соединению, предварительно разогреваются в специальной установке, а затем стыкуются. Технология носит также название диффузной сварки.
5. Создание фланцевых соединений — можно применять специальные приварные втулки под фланцы или накладные металлические фланцы. Это оптимальный вариант соединения металла с пластиком.

6. Стыковка с использованием цанг оптимальна в случае соединения небольших диаметров. Монтаж осуществляется соединительными обжимными фитингами с резиновым уплотнением. В процессе монтажа зубцы металлической трубки «врезаются» в трубу, формируя надежный стык.

7. Сварка с электрической муфтой. Для соединения детали подготавливаются — очищаются и обезжириваются, после чего располагаются в одной плоскости, и на них надевается электромуфта. Когда к ней подключают ток, трубы разогреваются — за счет этого и происходит стык. Стык формируется достаточно надежным, но недостаточно прочным для использования в отопительной системе.

В целом, можно соединить пластиковые трубы как без сварки, так и с ней, то есть, монтаж может осуществляться «горячим» (сваркой) или «холодным» способом.

Электромуфтовая сварка

Особой разновидностью муфтовых сварных соединений ПЭ труб является электромуфтовый способ, позволяющий получать конструкции высокой прочности. Для его осуществления необходимо использование специальной электромуфты для ПНД, оснащённой закладными нагревательными элементами. Сварочный процесс производится также с использованием сварных ПНД фитингов, снабжённых спиралями для нагревания. Благодаря разогреву и частичному расплавлению материала фитинга достигается соединение с полимерной трубой и формирование монолитной конструкции.

Элементы и детали, используемые при таком способе, отличаются довольно высокой стоимостью, однако преимуществами электромуфтовой сварки являются отсутствие образования грата, уменьшающего проходимость труб, и возможность сваривать детали в ограниченном пространстве, где невозможна установка габаритной сварочной аппаратуры.

Электромуфтовая сварка между ПЭ трубами осуществляется в следующей последовательности:

1. Производится разрезание труб на требуемые отрезки посредством специальных режущих инструментов.
2. Свариваемые участки изделий и сама электромуфта очищаются от пыли, грязи и жира.
3. Делаются метки на трубах для контроля глубины вставки в муфту.
4. Те концы труб, которые в данный момент не подвергаются сварке, заглушаются во избежание нежелательного охлаждения.
5. Электромуфта подсоединяется к сварочному устройству посредством проводов.
6. Осуществляется запуск процесса сварки посредством пусковой кнопки устройства.
7. По завершении сварочного процесса аппарат самостоятельно выключается.
8. Выжидается как минимум один час для затвердения и полной готовности сварного соединения, после чего оно становится пригодным к эксплуатации.

Важным условием для получения качественного сварного соединения является сохранение неподвижности деталей в процессе пайки и последующего остывания. Одним из показателей качества сварного шва является толщина валика, которая должна составлять от одной трети до половины толщины самой трубы. Валик должен перекрывать метку, предварительно сделанную на трубе. Смещение свариваемых отрезков труб относительно друг друга не должно превышать 10 процентов от толщины их стенок.
