Как углубить колодец из бетонных колец — способы и рекомендации

Рекомендации по установке

Перед началом работ по устройству колодца и приобретением железобетонных изделий, требуется выполнить подготовительный этап, включающий расчет параметров сооружения, выбор места для установки, его расчистку и обеспечение путей подъезда специальной техники.

Какие нормативы необходимо учитывать, чтобы произвести расчет и устроить колодцы из железобетонных колец: СНиП 2.04.02-84, 3.05.04-85, 2.04.03-85, СП 45.13330.2017 устанавливают требования для проектирования сооружений и проведения работ.

Инструкция по устройству колодца:

Роется котлован диаметром, не менее чем на 200 мм превышающий габариты кольца. Это можно сделать вручную или с использованием землеройных машин.

Ручное устройство котлована

  • Появившаяся вода откачивается при помощи насоса.
  • Засыпается подушка из песка и гравия.
  • Устраивается дно (заливается бетоном своими руками, или укладывается готовая плита).
  • Опускаются кольца (при помощи лебедки или строительной техники) с одновременной обработкой стыковых соединений и проверкой уровня.

Установка колец из железобетона

Обработка швов

Также допускается использование раствора цементно-песчаной смеси. Если конструкцией не предусмотрено замковое соединение, для крепления соседних колец применяются металлические скобы.

Скобирование швов в колодце

  • Проводится гидроизоляция внутренних стенок колодца и внешней поверхности. От грамотно проведенной гидроизоляции зависит долговечность сооружения и качество воды в нем, так как под воздействием грунтовых вод стенки бетонной конструкции постепенно разрушаются. В результате в воду попадают различные частицы и вещества, которые могут нанести вред здоровью человека.
  • С другой стороны, если колодец используется для канализации, необходимо защитить грунтовые воды от проникновения в них загрязнения. В технических же колодцах воды не должно быть вообще, поэтому следует принять меры по его герметизации.
  • Все работы следует проводить на этапе сооружения колодца. Если делать гидроизоляцию уже в процессе эксплуатации, мероприятие потребует больших трудозатрат, в первую очередь, связанных с земляными работами.
  • Гидроизоляция может быть внутренней или наружной. Первый вариант является более эффективным.

Также проводится одновременная защита поверхностей, обеспечивающая, в зависимости от необходимости, или качество воды, или отсутствие влажности в конструкции.

Как выполнить гидроизоляцию

Для проведения гидроизоляции снаружи, применяют:

  1. Рулонные материалы, к которым относится рубероид.
  2. Обмазочное покрытие из резины и битума.

Колодцы с нанесенной наружной гидроизоляцией

  1. Проникающую изоляцию (например, «Элакор-ПУ Грунт-2К/50» или «Пенетрон») .
  2. Цемент, предназначенный для торкретирования.
  3. Цементный раствор, с помощью которого ремонтируются дефекты поверхности и устраивается отмостка по периметру колодца.

Внутреннюю гидроизоляцию можно выполнить, используя обмазочный состав. Обычно он наносится в два слоя, второй — после высыхания первого.

Устройство внутренней гидроизоляции

Устанавливаются трубы. Места вхождения труб в колодец также защищаются (обычно в комплект труб входят герметики и узлы с уплотнителями).

Колодцы с установленной системой трубопроводов

  • Производится испытание сооружения, для чего колодец заполняется водой и в течение 24 часов обследуется на предмет протечек.
  • При отсутствии течи колодец с внешней стороны засыпается землей, которая утрамбовывается.

Законченные земельные работы

Сверху устанавливается крышка, или монтируется декоративный домик.

Питьевой колодец с домиком

Стойкость материала к нагрузкам, прочность, доступность и долговечность, которыми характеризуются кольца для колодца из бетона, позволяют им быть одними из самых популярных конструкций при устройстве сооружений колодезного типа.

Завершающий этап

После того, как произошло углубление колодца пластиковой трубой или железобетонными кольцами, в шахту будет поступать грязная вода. Ее необходимо откачать глубинным насосом. Стенки пластиковой трубы и бетонной шахты обрабатываются раствором марганцовки или хлорной извести (10%). После дезинфекции стенки хорошо вымываются, а вода их источника откачивается. Завершающий этап работы – обустройство защитных сооружений и подъемного механизма (ворота).

Самостоятельное углубление источника реанимирует водоснабжение и позволит сэкономить на стоимости услуг специализированной бригады. Отремонтированный колодец будет давать влагу до 50 лет, пока не иссякнет водный горизонт.

Не забудьте оценить статью:

Использование техники

Довольно дорогой способ закапывания труб, но самый быстрый. На всю работу уйдет не более одного дня. В целях экономии денежных средств можно арендовать машину, которая может копать ямы, поднимать, перемещать и опускать грузы. Это экскаватор-погрузчик на колесном ходу.

Эта машина может:

  • выкопать аккуратную яму;
  • поднять и подвести к ней бетонные кольца;
  • аккуратно и точно поставить их на место;
  • прокапать траншеи для канализационных труб;
  • засыпать и утрамбовать гравий;
  • вывезти выбранный грунт;
  • засыпать старый туалет открытого типа.

Этот способ довольно хорош и, несмотря на затраты, позволяет сэкономить массу времени и сил.

Работа на плывуне

Плывун представляет собой смесь ила, песка и воды. Нестабильное образование существенно затрудняет работу, оно перемещается в водоносном слое и может появляться неожиданно. Обычная технология копания грунта ведром не будет эффективной из-за быстрого восстановления смеси песка и ила.

Схема плывуна

Существует несколько методов прохождения плывуна:

  • Чтобы углубить колодец на плывуне применяют ускоренную проходку. Она подразумевает установку ремонтных колец на ствол шахты, чтобы ускорить опускание конструкции.
  • Обеспечить выемку грунта позволяет установка шпунта – барьера из деревянных щитов. Изготавливается несколько щитов из досок, прочно соединенных между собой и заостренных на конце. Из них собирается короб, который забивается на дно с помощью каменной бабы. Грунт вынимается из короба, такая технология эффективна для небольших плывунов.

Этапы работ и их особенности ↑

  • Выбирают место на участке для размещения выгребной ямы, укрепленной бетонными кольцами. При этом выдерживается ряд требований, а именно: от дома должно быть не менее 5 м, от забора – не менее 2 м, от водозаборных объектов – не менее 25 м. Место должно быть защищено от попадания дождевых и талых вод.
  • Выкапывается яма необходимой глубины, исходя из количества приобретенных колец, вручную или с использованием спецтехники. Обычно глубина котлована составляет около трех метров. Это позволяет ассенизационной машине выкачивать стоки полностью до самого дна сооружения.
  • Дно выравнивается, уплотняется и закрывается ж/б плитой. Можно использовать нижнее кольцо, уже отлитое с дном. Это обеспечивает стопроцентную герметичность из-за отсутствия шва.
  • Далее устанавливаются бетонные кольца. Лучше использовать изделия с «замком», обеспечивающим надежное сцепление колец друг с другом. Если применяются обычные кольца, то их скрепляют металлическими скобами.
  • Проводится внутренняя гидроизоляция швов, а при высоком уровне грунтовых вод – еще и внешняя.
  • Поверх последнего кольца укладывается перекрытие с отверстием для люка, которое закрывается деревянной крышкой. В холодное время года крышка утепляется.
  • Проводят монтаж вентиляционного стояка, диаметр которого должен быть равен 100 мм, а высота над уровнем земли достигать 700 мм.


Монтаж бетонных колец необходимо делать предельно аккуратно

Технология углубления колодца

Пересохший колодец можно восстановить самостоятельно. Работы по восстановлению рекомендуется проводить в осенние или зимние месяцы, т.к. в это время подземные воды находятся низко и войти в плывун можно достаточно глубоко.

Самостоятельное углубление колодца.

Существует несколько методов по углублению колодца:

  • подкапывание;
  • установка железобетонных колец;
  • углубление пластиковой трубой;
  • фильтрование.

Разработка скважины на дне колодца

Данным способом разрабатывается скважина с обсадкой, оснащенная насосным оборудованием. Технология достаточно проста и доступна в качестве способа самодельного гидросооружения, способного к бесперебойной подаче воды.

Недостатком этого способа является потребность в периодической дорогостоящей чистке и дезинфекции ствола, а также постоянная необходимость в электропитании.

Углубление с установкой железобетонных колец

Для повышения объема воды в колодце из 2 колец можно использовать железобетонные кольца. При этом их диаметр должен быть меньше, чем размер шахты.

Подходящие размеры следует определять исходя из расчетов:

  1. Шахта прямая по всей глубине колодца: принимаются метровые кольца диаметром 0,8 м.
  2. Шахта имеет перекосы в стыковых соединениях: следует выбирать кольца высотой 0,7 м и 0,8 м в диаметре.

Углублять колодезную шахту нужно таким образом:

В качестве фильтра необходимо засыпать дно шахты смесью гравия и щебня.

Углубление колодезной шахты подкапыванием

Подкапывание колодца производится следующим образом:

Подкапывание производится до появления водоносного слоя, после чего на дно колодца насыпается фильтр из гравия и щебня средних фракций.

Углубление шахты колодца при помощи пластиковой трубы

Углубление колодца с помощью трубы.

Данная технология аналогична с методом наращивания колодезной шахты железобетонными кольцами.

С помощью этого метода обустраивается колодец, имеющий правильное углубление, длительный эксплуатационный период и отсутствие примесей в воде.

Углубление фильтровым методом

Этот способ поможет повысить дебит колодца. Для осуществления данного метода применяется специальный фильтр, который можно сделать своими руками.

  • метровая перфорированная труба с поперечным сечением до 500 мм;
  • металлическая сетка.

Можно трубу брать металлическую или пластиковую, обернуть сеткой и установить на дно, глубоко воткнув ее в грунт для достижения следующего водоносного слоя.

Пошаговый процесс выглядит таким образом:

Вся процедура продолжается до тех пор, пока не появится новый водоносный слой. После каждого погружения в воду фильтрующее устройство оседает все глубже и глубже.

Когда необходимо углубление источника

Если колодец измельчал так сильно, что не обеспечивает необходимым количеством воды, то есть три способа исправить положение: углубить старый колодец, выкопать новый или пробурить скважину.

Выкопать колодец или бурение скважины – это дорогостоящее мероприятие, углубление имеющегося источника обойдется дешевле, но не на много. Это с связано с тем, что для этого используются специальные кольца, диаметр которых меньше стандартных конструкций. Как правило, их диаметр составляет 80 см, что значительно понижает производительность и увеличивает продолжительность работ.

При копке новой шахты за день можно установить 5-6 колец, тогда как при углублении – не более 3 колец. На цену докопки также влияет необходимость использования спецтехники – манипулятора.

Так как углубление колодца своими руками – это сложное и затратное занятие, то очень важно определить целесообразность проведения таких работ. Сначала, необходимо удостовериться в том, что:. Сначала, необходимо удостовериться в том, что:

Сначала, необходимо удостовериться в том, что:

  1. Снижение объема жидкости не связано с длительными морозами либо продолжительной засухой.
  2. Вода в источнике все еще пригодна для питья, у нее нет посторонних запахов, она чистая и вкусная.
  3. У соседей уровень воды в скважинах не изменился.

Если данные факторы учтены, то проблема, скорее всего, в вашем колодце, и его нужно углубить.

Но перед началом работ стоит еще раз все тщательно проверить:

  • точно определите ежедневный приток жидкости;
  • проведите геологическую разведку, опросив владельцев скважин и колодцев, расположенных неподалеку от вашего участка;
  • выясните у соседей или в метеослужбе, на какой глубине вскрыт водонос;
  • определите способность грунта «поддерживать» стенки шахты без осадки.

Данные подготовительные мероприятия очень важны, поскольку если не учесть все вышеперечисленные нюансы, то в ходе работ по углублению можно перекрыть водоносный слой или вовсе разрушить шахту, попав в плывун.

Иногда стоимость копки нового колодца выходит дешевле, чем углубление старого. Поэтому специалисты советуют браться за самостоятельное углубление шахты только при наличии определенных условий:

  • вода в колодце хорошего качества;
  • на дне шахты нет плывуна (смеси из ила, органики и песка);
  • суточный приток жидкости меньше одного кольца;
  • ствол источника очень глубокий – от 10 колец, иначе копка новой конструкции выйдет дешевле;
  • кольца внутри шахты не деформированы, а величина их смещения не более 4 см.

При этом углублять колодец придется до второго водоносного слоя, то есть не менее 5 метров, причем никто не даст гарантий, что вода будет пригодной для питья.

Углубление колодца своими руками или при помощи специалистов – это всегда исключительная и крайняя мера, и применяется только тогда, когда иные способы ремонтно-восстановительных работ не эффективны.

Выполнение наружной гидроизоляции

В качестве защиты от воды применяют так называемый глиняный замок. Его используют для того, чтобы отсечь верховодку и не допустить попадания дождевых осадков и талых вод в колодец. Глиняный замок нельзя назвать лучшим решением проблемы. Дело в том, что он изменяется в объеме и тем самым способствует деформации конструкции.

Чтобы обеспечить качественную наружную гидроизоляцию, часто используют рулонные материалы. Сначала поверхности обрабатывают жидким стеклом и затем создают глиняный замок. В результате создается двойная защита от воздействия влаги. Это приводит к удорожанию конструкции, но способствует сохранению качества воды. Для замка используют глину с незначительным содержанием песка до 15%.

Сначала ее вымораживают, для чего оставляют на всю зиму на улице, а далее смешивают с известью в пропорции 4:1, перемешивая до получения однородной пластичной массы. При условии, что все сделано правильно, глиняный комок будет отлично держать форму, не растрескается.

Глину помещают в траншею, сделанную вокруг колодца. Ее ширина должна быть минимум 50 сантиметров, а глубина – 100 сантиметров. Для укрепления стенок траншеи собирают опалубку. Глиняный замок нужно укладывать слоями по 15 – 20 сантиметров и тщательно утрамбовывать. Когда он готов, его укрывают геотекстилем и поверх отделывают тротуарной плиткой или бетонируют. Такая внешняя отделка защитит глину от раскисания во время осадков, чтобы она не превращалась в месиво.

Этапы углубления колодца

В данном уроке рассматривается пример собственного опыта углубления колодца, он может отличаться от общепринятых, но главную задачу, которую мы ставили перед началом углубления, а именно увеличению уровня воды мы добились итак начнем.

Подготовительный процесс

  1. Откачиваем всю воду из колодца с помощью дренажного насоса.
  2. Устанавливаем хорошую лестницу в колодец.
  3. Убираем лишнюю глину со дна  – это делается с помощью ведер.
  4. К ручкам ведер привязываем веревку, а  к концу веревки специальный крюк – это обезопасит нас от срыва ведер на голову человеку, который работает в колодце. (Техника безопасности).
  5. Нарезали арматуру на 12 мм, чтобы закрепит колодезные кольца (чтобы они не просели).

Наверное у вас вызовет интерес зачем мы стали закреплять колодезные кольца? Это очень просто, дело в том, что при увеличении высоты колодца и при работы связанной с рытьем под нижним кольцом оно в силу веса, которые придают верхние кольца – может просто напросто просесть и уйти в глину соответственно повредить и перекрыть водоносный слой.

Затем начинаем копать под нижним кольцом, глину  по прежнему поднимаем ведрами. Кстати если вы решили углубить кольцо значительно, тогда советуем чтобы не потратить все силы поднимать ведра вдвоем с помощью барабана.

Далее продолжаем копать до появления водоупорного слоя  – водоупорный слой обычно представляет из себя участок твердой сухой глины, ну и конечно если у вас уже появилось несколько родников, если родники еще не появились продолжайте копать, пока они не появятся. Мы углубили колодец на расстояние около 90 см!.

Теперь завершающий этап – это процесс опускания в колодец бетонного кольца меньшего диаметра, стоит отметить, что диаметр наших колец изначально был порядка 100 см. А опускать кольцо мы решили внахлест этим кольцам, таким образом бетонные кольца которые мы начали опускать внутрь имели диаметр  90 см, кольцо легло отлично, и даже немного осталось места по краям. Туда мы насыпали щебенки и сделали таким образом некий фильтр для колодца.

Опускаем в колодец еще одно бетонное кольцо чуть меньшего диаметра

Обратите внимание, что на фотографии выше показана установка кольца меньшего диаметра и образцы установки крепежа колец. На этом процесс углубления колодца закончен, стоит отметить, что колодец углубленный данным способом работает уже около 5 лет чего и вам желаем

На этом процесс углубления колодца закончен, стоит отметить, что колодец углубленный данным способом работает уже около 5 лет чего и вам желаем.

https://youtube.com/watch?v=iLpRO439IrE

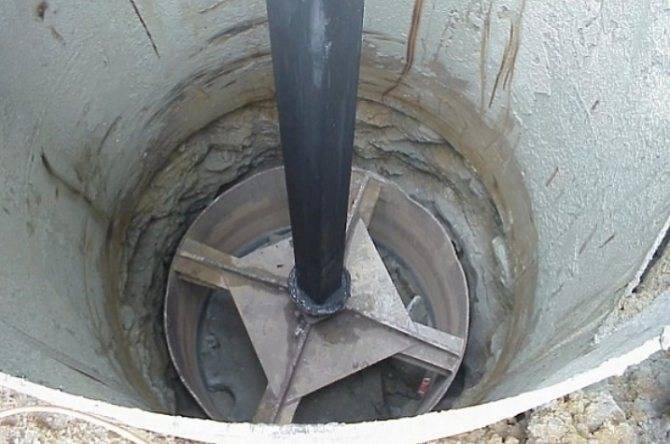

Бурение скважины в колодце — оборудование

Итак, для пробуривания в старом колодце новой скважины понадобится:

  • Бурильная вышка (ниже мы рассказываем, как соорудить простейшую из   таких конструкций)
  • Бурильные штанги для прикрепления к буровой установке (в итоге получается   бурильная колонна)
  • Лебёдка, с помощью которой на вышке поднимают из скважины штанги с буром
  • Обсадочные трубы, защищающие скважину от обрушения
  • И, разумеется, сам бур.

  Продавцы предлагают пять основных видов буров. В свою очередь, ваш выбор будет зависеть от особенностей грунта, в котором прорыт колодец и где будут происходить работы по углублению. Остановимся на этом подробнее.

Выкопать скважину в колодце на глинистых почвах

  Так как глинистая почва по своим свойствам вязкая и твёрдая, для работы с ней лучше всего подходит три вида буров. Опять же, суглинки в разной местности различаются — встречаются мягкие и вязкие или, наоборот, сухие и твёрдые. Этот нюанс тоже учитывается при выборе бурового инструмента.

Шнековый бур для бурения в колодце


  Самая популярная разновидность бура для суглинков, влажных супесей, мягкой глинистой почвы – это шнековый бур. Его ещё называют шнеком и спиральным буром. Чаще всего в наших условиях для скважин в колодцах используется именно шнек. С ролью такого бура хорошо справляется обычный ледоруб, который используют для зимней рыбалки. Только для бурения в колодце его понадобится удлинить с помощью нескольких штанг.   Оптимальные размеры спирального бура: нижняя часть — 45-85 мм, длина лезвия — 258 – 290 мм.

Буровой снаряд Шитца для скважины в колодце

  Для вязких грунтов, которые сильно налипают на инструментах чаще используется бур-стакан, или буровой снаряд Шитца. В таких условиях лучше использовать канатно-ударный способ бурения.

Бур-долото для бурения скважины

  Наконец, самый «серьёзный» инструмент – это бур-долото, плоской или крестообразной формы. Его используют для разбивания валунов и очень твёрдых, тяжёлых пород. Работы выполняют ударным способом.

Пробить скважину в колодце на песчаной почве

  Сыпучие, рыхлые грунты, а проще говоря, песок не держится в витках шнекового бура или в буре-стакане. Поэтому в этом случае больше подойдут две другие разновидности бурового инструмента

Ложковый бур (или бур-ложка) для бурения в колодце

  Это цилиндр из металла с продольным и спиралевидным прорезом в форме эксцентрика. Он углубляет скважину на 30 см и более за один подход. Здесь предпочтительно ударно-вращательное и вращательное бурение.

Желонка для бурения в колодце

  Изготавливается из труб длиной до 3 метров. Этот инструмент пригодится при ударном бурении, чтобы извлечь ненужную землю из скважины. Такая необходимость, к примеру, возникает, когда скважина пробивается в мягкой породе.

Углублять или не углублять?

Углубление пересохшего колодца своими руками – занятие очень сложное и затратное, как по времени, так и по деньгам

Именно поэтому крайне важно определить целесообразность будущего мероприятия

Прежде всего, нужно ответить на несколько вопросов:

  1. Уменьшение количества воды в колодце не может быть связано с погодой: продолжительными морозами или длительной засухой.
  2. Оставшаяся в колодце вода сохранила свои качества. Она не имеет посторонних запахов, вкусная и чистая. Если это не так, возможно заиливание донного фильтра. Проблема решается грамотной чисткой.
  3. В расположенных неподалеку колодцах уровень воды не изменился.

Если на все вопросы дан положительный ответ, вполне возможно, что проблема именно в вашем колодце, и он нуждается в углублении. Но торопиться с началом работ все равно не стоит.

Для начала имеет смысл провести такие мероприятия:

  • провести геологическую разведку посредством опроса соседей – владельцев скважин или колодцев;
  • точно определить ежедневный приток воды;
  • выяснить в метеослужбе или у владельцев эксплуатируемых источников воды, на какой глубине у них вскрыт водонос;
  • определить способность грунта «держать» стенки шахты без осадки.

Такие трудоемкие подготовительные работы связаны с тем, что все типы грунта имеют свои особенности и характеризуются определенными нюансами при работе. Нарушение технологии и некомпетентность работника может повлечь перекрытие водоносного слоя, а то и разрушение ствола при попадании в плывун.

Углубление колодца – крайне трудоемкое и затратное мероприятие. Перед началом проведения работ нужно убедиться в его целесообразности. Вполне возможно, что копка нового колодца будет лучшим решением

Плывуном называется грунт, состоящий из водонасыщенной смеси песка, органики и ила, который при определенных условиях приходит в движение, что опасно не только для колодца, но и для расположенных неподалеку строений.

Ошибки в углублении шахты колодца могут стоить слишком дорого, как в отношении трудозатрат, так и в отношении денег. Процедуру можно проводить только один раз и в случае неудачи колодец останется только засыпать.

При этом стоимость выкопанного рядом нового колодца в некоторых случаях может оказаться меньше, чем углубление старого, причем гарантий успеха не даст никто.

Специалисты рекомендуют углублять шахту при наличии нескольких условий:

  • На дне ствола нет плывуна.
  • Шахта колодца очень глубокая, как минимум 10 колец. Иначе строительство нового сооружения обойдется дешевле.
  • Хорошее качество воды в источнике.
  • Отсутствие деформации бетонных колец внутри ствола. Если смещения есть, их величина не превышает 40 мм.
  • Суточный дебет воды составляет меньше одного кольца.

Углублять колодец придется до второго водоносного слоя. Это как минимум 5 метров, причем гарантий, что вода в нем пригодна для питья, нет никаких.

Наличие на дне колодца плывуна, подвижного слоя из смеси песка, органики и ила, часто становится непреодолимым препятствием для дальнейшего углубления

Причины пересыхания колодца

Уход воды из источника может быть связан с различными факторами:

  • сезонная засуха;
  • высокое водопотребление;
  • разгерметизация стыков колец;
  • заиливание донного фильтра.

Сезонный уход влаги вызывает отсутствие осадков в летний период или зимнее промерзание грунта. Он наблюдается сразу во всех соседних колодцах и не требует вмешательства извне. Ожидание может затянуться на несколько недель до ближайшего ливня. Если падение уровня вызвано повреждением шахты или заиливанием, то необходимо провести ремонтные работы.

Иногда уход воды связан со строительными работами на соседних участках. К примеру, устройство любого гидротехнического сооружения, большее по объему приведет к резкому уходу воды, но через некоторое время баланс установится и вода достигнет прежнего уровня. Но иногда строительство на соседнем участке может напрямую сказаться на качестве воды. Технические здания и сооружения, бани, туалеты, скотные дворы могут сделать воду не пригодной для питья. В этом случае необходимо проанализировать ситуацию и принять решение: углублять или выкопать колодец на новом месте, если позволяют размеры участка.

При отсутствии восстановления дебета после положенного ожидания приходится приступать к сложным и трудоемким мероприятиям по углублению колодца. Лучше поручить эту работу профессиональным бригадам, имеющим соответствующий опыт и оборудование. Но расценки на их услуги не всем доступны, поэтому владельцы источников часто действуют самостоятельно.


Пересохший колодец

Достоинства и недостатки разных методов

Вариантов, согласно которым можно углубить пересохший колодец на даче, может быть несколько. Рассмотрим каждый из них и выясним все преимущества и недостатки каждого.

Углубление при помощи колец меньшего диаметра

Метод предполагает наращивание шахты снизу ремонтными кольцами меньшего диаметра. Главное достоинство такого способа заключается в быстроте и минимальных затратах на его обустройство.

В чем «подводные камни»? Прежде всего, нужно понимать, что самый распространенный диаметр бетонных колец для обустройства колодца – 1 м. Таким образом, в качестве ремонтных можно будет выбрать детали с диаметром 0,8, а то и 0,6 м.

1 В чём особенности бетонного колодца?

Колодец из бетонных колец может выполнять несколько функций. В зависимости от назначения и местоположения можно выделить такие виды:

  • Смотровые. Их установка необходима на длинных участках или поворотах. Они необходимы для того, чтобы иметь возможность периодической очистки трубопроводов.
  • Промывные. Такие постройки используются для промывания сетей, поэтому устанавливают их на самой верхней точке сетей.
  • Отстойные. Строительство таких систем необходимо для очистки от тяжелых частиц стоков.
  • Перепадные. Устанавливают либо на местах крутых спусков, либо там, где стоки сбрасывают скорость течения.
  • Дождевые. Устройство таких колодцев предполагает сбор атмосферных осадков.
  • Дренажные. Главной задачей является доочистка сточных вод. Их устанавливают в местах удаленных от водоемов или канализационных систем.
  • Питьевые. В этом случае установка колодцев из бетонных колец производится с целью получения питьевой воды, например на дачах.

Все производители бетонных колец для колодца должны руководствоваться нормами ГОСТ. В этом документе прописаны основные размеры, диаметр колец.

Изготавливают кольца из бетона методом вибропрессования, используя мелкозернистый бетон. В стенки закладывают железные стержни и проволоку.

Внутренний диаметр бетонного кольца по стандартам должен быть:

  • для стеновых бетонных колец при высоте 290 – 1190 мм он будет равен 700-2500 мм;
  • для рабочих камер при высоте 1270—3110 мм диаметр равен 820-2500 мм.

Высота при согласовании может быть увеличена до 1790 мм. В зависимости от размеров меняется вес и объем бетонного кольца. На маркировке изделия объем не указывается. Чтобы вычислить объем можно воспользоваться формулой:

V= П*R2*Н, где

  • П=3.14,
  • R – радиус изделия,
  • H – высота изделия.

Колодец из бетонных колец включает следующие элементы:

  1. Оголовок (верхняя часть). Он необходим, чтобы в колодец не попадала пыль и грязь. Также оголовок препятствует промерзанию колодца.
  2. Главный ствол. Делается в основном круглой формы и является средней частью системы.
  3. Водоприемник. Служит местом скапливания и хранения воды.

На боковых стенках конструкций ставят маркировку, обозначающую тип, внутренний диаметр и высоту изделия.

1.1 Какие плюсы и минусы у бетонных колодцев?

К преимуществам сборных бетонных колодцев можно отнести:

  • Прочность. Возможна установка колодцев на большую глубину, благодаря прочности материала.
  • Стойкость. Устройство колодцев можно производить для эксплуатации в агрессивных средах.
  • Простоту монтажа. За короткий срок, возможно, ввести в эксплуатацию.
  • Долговечность.

К недостаткам изделий относится:

Большой вес кольца из бетона

Чтобы осуществить монтаж конструкции нужна спецтехника, способная поднять вес и осторожно опустить в нужное место. Необходимость обработки стыков

Для того чтобы грунт не просачивался нужна тщательная герметизация. Хрупкость и трещины, если неравномерно прилагать нагрузку. Возможность смещения колец из-за морозного пучения почвы.

Устройство бетонного колодца должно начинаться с подбора колец из бетона. Следует учесть, что состав бетона для производства элементов отличается. Можно подобрать оптимальный вариант в зависимости от климатических особенностей местности, уровня грунтовых вод и степень их агрессивности.

Размеры элементов из бетона нужно подбирать соответственно назначению сооружения, и при необходимости учитывать диаметр входящего трубопровода и объем нужного колодца.

Для питьевых колодцев, а также чтобы соорудить канализационный резервуар применяют сквозные кольца.

Подбирать кольца нужно таким образом, чтобы внутренний диаметр каждого совпадал. А вот для того, чтобы вывести колодец до нужной отметки проще подбирать кольца разной высоты.

Герметизация смонтированных дренажных колодцев

Если необходимо устройство с максимальным уровнем герметичности, то лучше сделать установку кольца с монолитным дном. Но установка такого элемента возможно только в неглубоком колодце, так как опускным способом их монтировать нельзя.

Углублять или не углублять?

Углубление пересохшего колодца своими руками – занятие очень сложное и затратное, как по времени, так и по деньгам

Именно поэтому крайне важно определить целесообразность будущего мероприятия

Прежде всего, нужно ответить на несколько вопросов:

  1. Уменьшение количества воды в колодце не может быть связано с погодой: продолжительными морозами или длительной засухой.
  2. Оставшаяся в колодце вода сохранила свои качества. Она не имеет посторонних запахов, вкусная и чистая. Если это не так, возможно заиливание донного фильтра. Проблема решается грамотной чисткой.
  3. В расположенных неподалеку колодцах уровень воды не изменился.

Если на все вопросы дан положительный ответ, вполне возможно, что проблема именно в вашем колодце, и он нуждается в углублении. Но торопиться с началом работ все равно не стоит.

Для начала имеет смысл провести такие мероприятия:

  • провести геологическую разведку посредством опроса соседей – владельцев скважин или колодцев;
  • точно определить ежедневный приток воды;
  • выяснить в метеослужбе или у владельцев эксплуатируемых источников воды, на какой глубине у них вскрыт водонос;
  • определить способность грунта «держать» стенки шахты без осадки.

Такие трудоемкие подготовительные работы связаны с тем, что все типы грунта имеют свои особенности и характеризуются определенными нюансами при работе. Нарушение технологии и некомпетентность работника может повлечь перекрытие водоносного слоя, а то и разрушение ствола при попадании в плывун.


Углубление колодца – крайне трудоемкое и затратное мероприятие. Перед началом проведения работ нужно убедиться в его целесообразности. Вполне возможно, что копка нового колодца будет лучшим решением

Плывуном называется грунт, состоящий из водонасыщенной смеси песка, органики и ила, который при определенных условиях приходит в движение, что опасно не только для колодца, но и для расположенных неподалеку строений.

Ошибки в углублении шахты колодца могут стоить слишком дорого, как в отношении трудозатрат, так и в отношении денег. Процедуру можно проводить только один раз и в случае неудачи колодец останется только засыпать.

При этом стоимость выкопанного рядом нового колодца в некоторых случаях может оказаться меньше, чем углубление старого, причем гарантий успеха не даст никто.

Специалисты рекомендуют углублять шахту при наличии нескольких условий:

  • На дне ствола нет плывуна.
  • Шахта колодца очень глубокая, как минимум 10 колец. Иначе строительство нового сооружения обойдется дешевле.
  • Хорошее качество воды в источнике.
  • Отсутствие деформации бетонных колец внутри ствола. Если смещения есть, их величина не превышает 40 мм.
  • Суточный дебет воды составляет меньше одного кольца.

Углублять колодец придется до второго водоносного слоя. Это как минимум 5 метров, причем гарантий, что вода в нем пригодна для питья, нет никаких.


Наличие на дне колодца плывуна, подвижного слоя из смеси песка, органики и ила, часто становится непреодолимым препятствием для дальнейшего углубления

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
