Виды мембраны для гидроаккумулятора назначение и разновидности, инструкция по замене- Обзор +Видео

Насосная станция для дачи

У насосной станции имеется одно главное достоинство – она изначально готова к использованию. Как это понимать? Чтобы обеспечить автоматическую работу насоса, потребуется подсоединение гидробака, обратного клапана, автоматики, и многого другого. В насосной станции все эти предметы уже предусмотрены конструкцией, которая одновременно с этим является компактной и универсальной.

Насосная станция водоснабжения

Первый прибор, чаще всего, является небольшим агрегатом, в котором предусмотрены: низкий уровень шума, возможность перекачки сравнительно небольшого количества жидкости и питание от электросети. Использование подобных насосных станций требуется, чтобы подкачивать воду из колодца, неглубокой скважины или чтобы повысить давление в системе дачного водопровода. Такая насосная станция называется насосной станцией водоснабжения.

Насосные станции для перекачки грунтовых вод

Совсем другое дело – это насосная станция для выкачки пруда, осушки участка или откачки дренажной жидкости. Такие насосные станции называют насосными станциями для перекачки грунтовых вод. Если в насосных станциях под водоснабжение приоритетными являются задачи минимизации шума и выкачивания необходимого для личного пользования количества жидкости, то насосные станции под откачку грунтовых вод должны перекачивать как можно больше жидкости за минимальный временной отрезок и не забиваться песком или другим абразивов.

Насосные станции для выкачки сливных ям

Насосные станции для перекачки фекальных стоков (сливных ям), отличаются материалом корпуса насоса и крыльчатки. В большинстве случаев, в комплекте канализационных насосных станций предусматриваются мощные ножи, для перемалывания всевозможных органических включений. Еще одним подвидом канализационных насосных станций, являются насосные станции под откачку дренажа, в комплекте которых имеется дизельный или бензиновый двигатель, их еще называют мотопомпами.

Мотопомпа является полностью автономной насосной станцией, которой можно пользоваться в условиях леса, поля, в тайги и т.д. Подобными насосными станциями часто используются бригады ремонтников и МЧС.

А если забыть о экстремальных условиях, то насосные станции являются верными и надежными помощниками в домашних условиях, на даче, или в коттедже, которые позаботятся о том, чтобы у вас всегда была вода!

Классификация гидроаккумуляторов для систем водоснабжения

Известные конструкции рассматриваемых устройств различают по последующим показателям:

Выпускаются гидроаккумуляторы маленького (до 40…50 л.), среднего (до 120…150 л.) и огромного (до 400 л.) объёма. Крайние в бытовых сетях водоснабжения юзаются редко;

По компоновке. Различают устройства, устанавливаемые вертикально и горизонтально. Явных преимуществ одна компоновка перед иной не имеет. К примеру, вертикальные гидроаккумуляторы занимают меньше установочной площади, но зато несколько наиболее трудоёмки в текущем регламентном обслуживании;
По корпуса. Выпускаются устройства с корпусом из нержавеющей стали, но встречаются и наиболее дешёвые выполнения, где корпус сделан из обыкновенной стали с следующим эмалевым покрытием;
По способу стравливания воздуха для повторяющейся корректировки давления в корпусе: это может быть особый клапан, или обыденный кран (последний вариант предусматривается в гидроаккумуляторах, которые рассчитаны на маленькие объёмы воды);

Все составляющие конструкции должны обладать сертификатом гигиенического соответствия и иметь надёжную антикоррозионную защиту.

При выборе типоразмера гидроаккумулятора учитывается следующее:

  1. Максимальная дневная потребность в питьевой воде.

Так как на этот параметр влияет также и способности подающего воду насоса, то эти элементы обустройства системы домашнего водоснабжения целенаправлено подбирать одновременно.

Желаемое давление воды в сети, от что будет зависеть объём устройства, а также прочностные свойства корпуса. К примеру, в дешёвых гидроаккумуляторах они традиционно не превосходят 2 ат, что для неких ситуаций может оказаться опасным.
От типа насоса – погружной либо поверхностный. В первом случае гидроаккумулятор нужно устанавливать конкретно на выходе насоса, чтоб предотвратить его лишне нередкое включение/выключение. Для поверхностных насосов, накачивающих воду в наполнительный бак, гидроаккумулятор монтируют рядом с ним. При этом, чем выше размещено устройство, тем наименьшего объёма оно может быть. Для поверхностных насосов объём бака может приниматься наименьшим, чем для погружных.
От наличия либо отсутствия обратного клапана в системе внутридомового водоснабжения. Ежели таковой клапан отсутствует, то гидроаккумулятор придётся устанавливать перед разветвлением водоподающего контура, и непременно снабжать манометром.
Наибольшая допустимая частота включений (для погружных насосов), которая не обязана быть больше 25…30 в час.

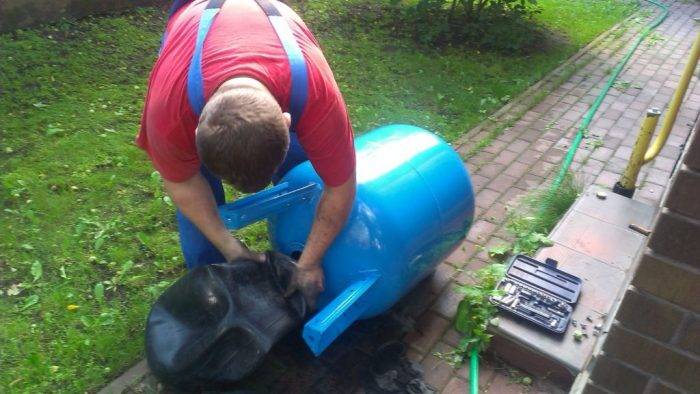

Установка в корпус новой мембраны

Вставляем новую мембрану в корпус гидроаккумулятора через нижнее отверстие в корпусе.

Проталкиваем мембрану до её выступов в нижней части.

Теперь наша задача – расправить мембрану внутри корпуса и попасть резьбовым штуцером в отверстие в его верхней части. Для более крупной модели можно использовать специальные приспособления или заранее привязать к штуцеру верёвку и протянуть её через отверстие.

Закручиваем на резьбовой штуцер гайку.

Внутри штуцера предусмотрена выемка под шестигранник. Разводным ключом слегка подтягиваем гайку. Если на гидроаккумулятор не планируется устанавливать регулирующую автоматику, манометр или клапан для выпуска воздуха, то верхнее отверстие во фланце можно заглушить металлическим колпачком подходящего диаметра. В качестве уплотнения можно использовать фум-ленту или лён.

Наматываем 5-6 оборотов фум-ленты и устанавливаем колпачок.

Сначала закручиваем его от руки, затем подтягиваем разводным ключом.

Устанавливаем нижний прижимной фланец на корпус. Этот фланец фиксирует мембрану на корпусе, прижимая её края. Устанавливать и закручивать болты на фланце следует по тем же правилам, по которым закручиваются колёса автомобиля. В зависимости от количества болтов можно использовать схему “крест-накрест” или “звёздочка”. Надо стараться устанавливать и поджимать болты с противоположных сторон – так мы добьёмся равномерного прижатия фланца и мембраны. Когда все болты установлены, подтягиваем их поочерёдно торцевым ключом.

Что такое гидроаккумулятор

Гидроаккумулятор для водоснабжения это металлический бак с воздушной камерой, расположенной внутри него. Этот резервуар подключается к системе водопровода. Фактически, это резервная емкость, предназначенная для накопления небольшого запаса воды, и для выравнивания давления в системе

Устройство гидроаккумулятора

Принцип работы гидроаккумулятора:

  • в один отсек закачивается вода;
  • в другую камеру, закачивается сжатый воздух;
  • благодаря этому, вода в системе, находится под постоянным давлением в 2-2.5 атмосферы;
  • когда объем жидкости в баке, падает ниже заданного – реле включает насос, а после набора, отключает.

Фактически, в его работе нет ничего сложного.

Функции гидробака

Каждый элемент в системе водоснабжения имеет свои определенные функции. Естественно, есть они и у гидробака. Итак, для чего нужен гидроаккумулятор в системе домашнего водоснабжения:

  • резервный запас воды в системе – это, конечно, не основная задача этих устройств, поскольку они редко имеют большой объем. Но, все равно гидробаки могут сохранять небольшое количество воды, что может быть очень кстати при отключении электричества;
  • выравнивают давление в системе водоснабжения – благодаря своему устройству, гидробаки могут обеспечивать постоянное давление в водопроводе. Причем, даже тогда, когда одновременно включается несколько точек, например, кран на кухне и в санузле;
  • защищает водопровод от гидроударов – погружной насос, подает воду с высоким давлением, а гидроаккумулятор, приводит его к оптимальному для водяного оборудования, поэтому все оборудование защищается от гидравлических ударов.

И кроме того, гидробаки защищают погружной насос от перегрева. Дело в том, что насос работает по такому принципу:

  • как только давление в системе водоснабжения падает, он включается;
  • а когда оно наберется – выключается.

Но здесь большой минус – например, обычный кран, потребляет не больше 0,5 м3\час. А насос выдает 4 м3\час, поэтому при открытом кране, насосу придется включаться и выключаться через каждую секунду. А это чревато тем, что он быстро выйдет из строя.

Совершенно другое дело, когда в системе есть накопительный бак для воды – насос будет включаться только для того, чтобы пополнять его объем, а не при каждом открывании крана. Соответственно, таких включений будет гораздо меньше.

Замена мембраны

Довольно часто, приходится менять мембрану в гидроаккумуляторе. Однако перед тем как разобрать бак, стоит удостовериться, что причина именно в мембране. Ведь дело может быть и в неправильной настройке реле давления, либо в малом объеме воздуха в гидробаке.

Одна из частых проблем — это поломка мембраны

Основные признаки, по которым можно определить повреждения мембраны:

  • слишком частые включения насоса;
  • течет вода из ниппеля и воздушного клапана.

В этом случае, ремонт мембраны делается в такой последовательности:

  • прежде всего, необходимо приобрести новую грушу и подготовить набор ключей;
  • после этого, гидроаккумулятор отключается от системы водоснабжения;
  • с него сливается вода и спускается воздух;
  • теперь нужно открутить фланец и вынуть старую грушу;
  • далее, желательно внимательно осмотреть внутренности бака – если есть грязь или ржавчина, то нужно ее очистить;
  • после этого, новая мембрана расправляется и устанавливается на посадочное место;
  • затем, он прижимается фланцем.

Теперь, требуется накачать в гидроаккумулятор его рабочее давление, обычно это 1,5-2 атмосферы. А после делать пробный запуск. При этом, воду в новую грушу нужно подавать под малым напором – это исключит вероятность ее повреждения. Подробнее о нюансах ремонта, можно прочесть в статье «Как заменить мембрану в гидроаккумуляторе».

Пошаговая инструкция по замене мембраны

Итак, для начала отправьтесь в магазин инженерного сантехнического оборудования и приобретите новую мембрану. Идеальный вариант – вы снимете старух мембрану и возьмете ее с собой в магазин. Заметим, что мембраны могут отличаться в зависимости от конкретного производителя, причем в первую очередь – именно диаметром горловины. После прихода в магазин покажите старую мембрану и попросите, чтобы вам подобрали такую же новую. Если объем вашего резервуара составляет 24 литра, то вам выдадут такую же мембрану – то же на 24 литра. Аналогичная ситуация с гидробаком на 100 литров.

После покупки подходящего изделия можете приступать непосредственно к процедуре замены.

Для начала открутите шесть болтов фланца (есть вероятность, что в вашем гидробаке их количество будет большим). Извлеките предыдущую мембрану – та, по всей видимости, будет изношенной и порванной, а потому ее необходимо либо сразу отправить на свалку, либо использовать для изготовления чего-то полезного в хозяйстве.

Удалив предыдущую, приступайте к установке новой мембраны внутрь гидробака

При этом важно, чтобы края горловины изделия располагались точно на горловине гидроаккумулятора

При установке фланца будьте предельно аккуратны, иначе горловина мембраны может съехать и потребуется повторно все разбирать

Далее осторожно прикрутите болты (рекомендуется делать это в различных местах, чтобы равномерно прижать изделие к гидробаку). Можете очень сильно их не затягивать

После прикручивания фланца к гидробаку начинайте закачивать вокруг мембраны воздух. Возьмите для этих целей уже упомянутый выше насос для автомобиля, к примеру, и накачивайте. В данном примере насос накачивает приблизительно до трех атмосфер, а потому внутреннее давление вокруг мембраны составило около двух атмосфер.

Но вначале желательно накачать только одну атмосферу, чтобы давление внутри водопровода (а это три атмосферы) вдавило изделие внутрь гидробака, невзирая даже на то, что фланец прижимал края горловины. К слову, именно по этой причине в данном примере мастера решили закачивать более высокое давление, дабы мембрана не вытягивалась внутрь резервуара под воздействием напора воды.

Гидроаккумулятор: работа и причины его отказа

Одним из важнейших «игроков команды» становится гидроаккумулятор, позволяющий создавать и хранить запас воды, защищать систему и оборудование от форс-мажорных ситуаций. Это устройство называют по-разному, иногда не совсем правильно: расширительный либо накопительный бак, гидробак, экспанзомат, мембранный бак, или просто — ГА. Это закрытая емкость, которая имеет гидравлическую камеру, изменяющую свой объем. Для того чтобы представить, как работает гидроаккумулятор, необходимо рассмотреть его конструкцию.

Устройство мембранного бака

Любой гидробак имеет определенное число элементов. В его состав входит:

  • корпус, изготавливаемый из нержавеющей стали;
  • мембрана (груша), которую делают из специальной, эластичной и прочной резины (EPDM, BUTYL);
  • ниппель для подачи воздуха;
  • фланец, оборудованный клапаном, он предназначен для закачки воды;
  • специальные приборы — манометр, реле давления;
  • платформа (опоры).

Как видно, устройство достаточно простое, однако непрерывная, интенсивная работа способна «сгубить» даже самые надежные конструкции. Современные качественные модели накопительных емкостей имеют большой эксплуатационный ресурс, работают долго, и без «капризов». Однако возможные неисправности гидроаккумулятора надо знать, так как исключить некоторые поломки все-таки нельзя.

Задачи сосуда и их выполнение

Накопительный бак состоит из двух камер: в одной из них находится воздух, в другой вода. Последний отсек заслуживает особого внимания. Это резиновый мешок, или мембрана. Принцип работы хранилища основан на сдавливании жидкости сжатым воздухом. Когда в системе расходуется вода, давление падает.

Гидробак незамедлительно реагирует на произошедшие изменения: он быстро восстанавливает параметры благодаря подаче новой порции жидкости, но без малейшего участия насоса. Естественно, редкое включение в работу этого главного прибора насосной станции гарантирует его более длительную эксплуатацию.

С помощью реле для гидробака задают два важнейших параметра давления воды: его верхний и нижний пределы. Когда значение становится минимальным, гидроаккумулятору «помогает» насос: он включается и работает до тех пор, пока давление снова не достигнет максимальной (заранее установленной) отметки.

Мембранный бак устраняет наиболее частые проблемы, возникающие при работе автономного водоснабжения, систем отопления либо экономичных гелиосистем. Аккумуляторы воды помогают:

  • стабилизировать давление;
  • быстро выровнять напор воды при интенсивном ее использовании;
  • предотвратить возникновение гидроударов, крайне опасных для системы;
  • гарантировать подачу воды при выходе из строя насоса, из-за перебоев с электроэнергией, но в этом случае гидробак должен иметь большой объем;
  • значительно продлить жизнь главного элемента насосной станции, так как редкие периоды работы гидравлической машины исключают быстрый износ оборудования.

Особенность мембранного бака в том, что КПД этого прибора-сосуда не определяется. Устройство или работает, или нет.

Симптомы неисправности гидроаккумулятора

Мембранный бак — относительно простая конструкция. Поэтому часто возможные неисправности гидроаккумулятора можно обнаружить визуально.

Одним из признаков его «бездействия» становится участившееся срабатывание предохранительного клапана. Когда давление в системе повышается до предельных значений, он сбрасывает воду, защищая приборы и трубы. Другие симптомы неисправности:

  • неоправданное включение насоса в работу при каждом водозаборе;
  • неравномерный поток жидкости из крана — рывками, маленькими порциями;
  • манометр, показывающий, что изменение давления идет скачкообразно: в этом случае стрелка прибора сначала резко идет вверх, потом падает до нуля.

При обнаружении этих признаков можно быть практически уверенными в том, что гидроаккумулятор либо некорректно работает, либо неисправен. Поиск источника проблемы и ее устранение — следующая операция, которая предстоит владельцам гидробака и насоса (насосной станции).

С ремонтом неисправного гидробака медлить нельзя. Игнорирование некорректной работы накопительного оборудования приведет к тому, что вскоре проблема коснется не только емкости, но и других элементов системы водоснабжения или отопления. Такой сценарий вряд ли кого-то воодушевит, так как в этом случае расходы на исправление серьезно возрастут.

Как проверить и диагностика неисправностей

Большинство неисправностей гидроаккумулятора возможно исправить самостоятельно. Все причины можно разбить на несколько групп.

Таблица 1. Неисправности в гидроаккумуляторах

Для продления срока эксплуатации гидробака необходимо регулярно проводить внешний осмотр и диагностику основных узлов, мониторить уровень давления в системе.

Рекомендации по обслуживанию гидроаккумуляторов:

  • Ежемесячный осмотр, проверка соответствия рабочих параметров норме (для каждой модели и системы индивидуально).
  • Проверка на наличие коррозионных пятен на корпусе и соединениях.
  • Проверка на наличие подтеков и влажности поверхностей в местах соединений.
  • При наличии сбоев в работе или неисправностей, незамедлительно их устранить.
  • Проверка целостности мембраны (осмотр раз в полгода).
  • При неиспользовании, хранить гидробачок в сухом месте, избегать контакта с нагревательными приборами (во избежание высыхания и разрушения материала мембраны).

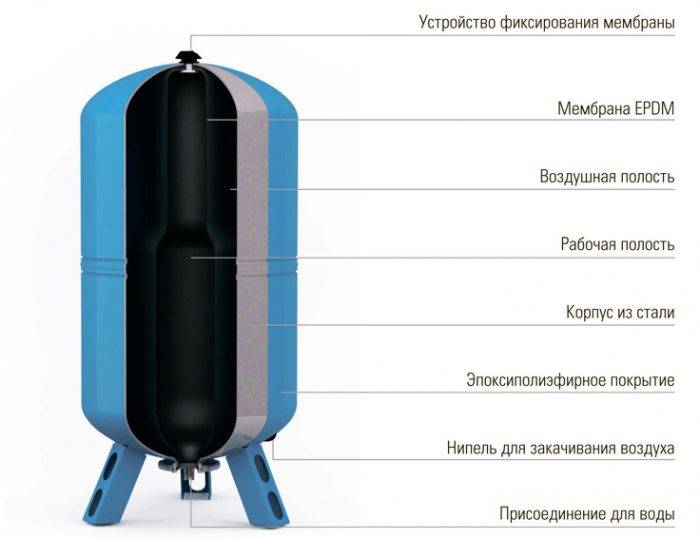

Схема устройства гидроаккумулятора Как проверить начальное давление в емкости:

  • Отключить бак от системы.
  • Спустить воду.
  • Подключить манометр к ниппелю.
  • Если показания ниже установленных по умолчанию, необходимо накачать давление до рабочего (автомобильным компрессором, например).

Виды

Мембранный бак – специальная емкость, в которой накапливается определенное количество воды. Основной функцией для расширительного мембранного бака является сбор воды и подача ее под установленным давлением.

Производители выпускают несколько видов мембран из резины:

  • груша;
  • шар;

  • диафрагма;
  • баллон.

Небольшие типы мембран объемом до 100 л похожи на резиновую грелку или стеклянную банку. Модели, имеющие объем более 100 литров, напоминают грушу или бутылку.

На полках специализированных магазинов можно приобрести два типа расширительны мембранных аппаратов:

  • со сменной мембраной – имеет высокую цену, существует возможность своевременной замены детали при появлении разрывов и деформации;
  • со стационарной мембраной – имеет низкий ценовой диапазон, отсутствует возможность замены поврежденных элементов и восстановления работы системы водоснабжения.

Современные производители выпускают широкий ассортимент мембран для гидроаккумуляторов, объем которых начинается от 10 л. Для систем домашнего водоснабжения наиболее востребованные баки объемом 24, 50, 60 и 80 литров. В жилых коттеджах с большим количеством людей устанавливают мембраны с объемом 100, 150 и 300 литров.

Для бесперебойной работы систем отопления в помещения разного типа и назначения специалисты рекомендуют устанавливать расширительные баки Wester, контролирующие давление в трубах и в случае необходимости автоматически снижающие его до допустимого уровня.

Материал

Одним из главных критериев при выборе необходимой мембраны является вид материала, из которого изготовлена деталь. В связи с тем, что резиновый элемент находится в постоянном контакте с водой, материал, из которого выполнена мембрана, должен соответствовать всем санитарным нормам и требования.

Современные производители предлагают пять типов материала:

  • натуральная резина;
  • искусственная бутиловая резина;

  • искусственный материал EPDM;
  • материал для систем отопления типа SBR;
  • материал для масла и горючих веществ типа Nitril.

Профилактика аккумулятора

Вообще эти устройства ломаются не так часто, все-таки их конструкция довольно простая. Однако, чтобы избежать или вовремя диагностировать неисправность, нужно периодически проводить обслуживание гидроаккумулятора. Тем более, в этом нет ничего сложного, и такая процедура не отнимает много времени.

Обслуживание проводится по такому графику:

  • раз в 1-2 месяцы делается простой визуальный осмотр устройства. Гидроаккумулятор проверяется на предмет течи, кроме того на некоторых моделях нужно сбрасывать лишнее давление;
  • следующий осмотр делается каждые полгода. Бак также проверяется визуально, но дополнительно нужно проверить состояние давления воздуха и при необходимости подкачать его. Также, стоит проверить исправность реле давления – и при необходимости провести корректировку настроек.

Если же гидравлический аккумулятор проработал больше трех лет, желательно провести комплексную профилактику. Для этого устройство отсоединяется от системы водоснабжения и проводится замена груши. Также может потребоваться замена фланца и ниппеля.

Каждые 3 года проводите профилактику

Проверка и диагностика неполадок гидробака

Начнем с того, что от работы гидроаккумулятора во многом зависит нормальная функциональность всей водопроводной системы. И если водоснабжение сбоит, то вы обязаны как можно раньше найти причину и произвести качественный ремонт. Иначе это может привести к появлению более серьезных поломок, из-за чего, в свою очередь, неизбежно выйдет из строя все оборудование. И наиболее распространенной причиной является именно мембрана для гидроаккумулятора.

Рассмотрим, как это выяснить, как выполнить диагностику и замену данного элемента.

Как правило, все неполадки легко устраняются своими руками. Ознакомимся с основными «симптомами» и с тем, что нужно предпринимать в той или иной конкретной ситуации.

Насос сбоит, часто включается/выключается

Скорее всего, вышла из строя мембрана. Чтобы диагностировать данную неисправность, отключите гидробак от водопроводной системы, после чего запустите слив жидкости. В случае если во время этого будет выходить воздух, значит, на мембране имеются механические повреждения. Проблему можно решить замену вышедшей их строя мембраны на новую.

Вода протекает из ниппеля

Это также является свидетельством поломки мембраны. Диагностика в данном случае та же, но замена поврежденного элемента может решить проблему.

Напор воды слабый

В данном случае существует сразу две возможные причины – выход из строя насоса либо неправильно подобранный объем гидроаккумулятора. В первом случае проблема решается установкой нового насоса, а во втором – проведением расчетов и заменой изделия на более подходящее.

В системе слишком низкое давление

Здесь все просто: либо ниппель сломался, либо в емкости попросту нет сжатого воздуха. Следовательно, для решения проблемы необходимо заменить ниппель или же накачать давление до требуемого показателя.

Течет вода из-под фланца

Причина, по всей видимости, заключается в нарушении герметичности соединений. Необходимо лишь подтянуть крепления или же заменить изношенный элемент.

Также рекомендуем ознакомиться с некоторыми полезными советами, касающимися обслуживания гидробаков. Они приведены ниже.

  1. Каждый месяц осматривайте устройство, проверяйте, насколько его рабочие параметры соответствуют норме (последняя индивидуальна для каждой конкретной модели бака).
  2. Если гидроаккумулятор не будет использоваться какое-то время, то его необходимо держать в сухом месте, заботясь о том, чтобы он не контактировал ни с какими нагревательными устройствами (в противном случае материал мембраны может высохнуть и разрушиться).
  3. Проверяйте, не появились ли в местах соединений либо на корпусе ржавые пятна.
  4. Приблизительно каждые шесть месяцев производите проверку мембраны на предмет ее целостности.
  5. Кроме того, регулярно смотрите, нет ли на соединениях влажных поверхностей либо подтеков.
  6. Наконец, если вы наблюдаете сбои в работе устройства или неисправности, устраняйте их незамедлительно!

Также вас наверняка интересует, как выполнить проверку начального давления внутри гидробака? Ничего сложного здесь нет – просто действуйте в соответствии с инструкцией.

Шаг первый. Вначале отключите гидроаккумулятор от магистрали.

Шаг второй. Слейте всю воду из него.

Шаг третий. Далее подключите к ниппелю специальное устройство – манометр.

Шаг четвертый. Если показания манометра ниже тех, что были установлены по умолчанию, то, используя, к примеру, компрессор для автомобиля, накачайте давление до требуемого показателя.

1 Устройство мембраны и принцип ее работы

Мембрана для гидроаккумулятора внешне похожа на обычную медицинскую грелку или банку – в моделях небольших размеров (до 100 литров). У более крупного бака (от 100 литров и больше) ее форма скорее напоминает грушу или бутылку.

Суть, впрочем, не меняется – в любом случае это емкость, выполняемая из эластичных материалов. Она вставляется в металлический корпус бака, разделяя его на две части. В одной – внутри мембраны – содержится вода. Вторая – между стенкой мембраны и корпуса – закачанный внутрь воздух.

Такая конструкция предназначается для следующего: включенный насос закачивает воду внутрь бака (а точнее – внутрь мембраны). Ее наполнение производится до определенного уровня – пока давление внутри не достигнет до максимального давления (для бытовых систем водоснабжения этот параметр варьируется в диапазоне от 1.8 до 3 атмосфер), которое выставлено на реле давления насоса.

Расположение мембраны внутри бака-гидроаккумулятора.

В этот момент сам насос отключится. Вода же будет оставаться под давлением, и сможет с нормальным напором идти из кранов – поскольку теперь на нее будет воздействовать сжатый воздух, находящийся внутри бака.

Таким образом будет экономиться и электричество, и увеличиваться срок службы оборудования – поскольку насос будет находиться в работе меньшее время. Вдобавок применение бака для систем водоснабжения полезно еще и тем, что сводятся к минимуму резкие скачки давления, создаваемые при включении насоса в работу.

1.1 Виды мембран

Условно мембрана для гидроаккумулятора классифицируется по назначению:

  1. Для систем водоснабжения.
  2. Для систем отопления.

Разберемся подробнее с нюансами продукции каждой категории.

Мембраны для гидроаккумуляторов различного объема (от 24 до 300 литров).

Мембрана для гидроаккумулятора, применяемого для систем водоснабжения, имеет следующие характеристики:

  • материал изготовления: каучук;
  • температура среды: от 0 до +70 градусов;
  • максимальное рабочее давление: 7 атмосфер.

Изделие такого типа нейтрально к бактериям.

Мембрана бака, который будет применяться для систем отопления, имеет отличия:

  • материал изготовления: резина EPDM (особый состав, являющий собой резину, производимую по особенной технологии);
  • температура среды: до +99 градусов;
  • максимальное рабочее давление: 8 атмосфер.

Как и любое другое резиновое изделие, мембрана для бака (не важно, для каких именно систем – отопления или водоснабжения) имеет ряд недостатков. В частности, она негативно воспринимает:

Гидроаккумулятор в разрезе — расположение мембраны внутри бака.

  • частые и/или резкие перепады температуры;
  • превышение температуры свыше установленного предела;
  • превышение давления свыше установленного предела (впрочем, для систем водоснабжения или отопления это малоактуально, поскольку бытовые насосные станции AL-KO обычно имеют меньшее рабочее давление);
  • частое и/или резкое сжатие.

Однако условия эксплуатации в системах водоснабжения и отопления обычно такие, что избежать негативного влияния попросту не удается. К примеру: по вечерам расход воды резко повышается – приходя домой с работы, человек хочет принять душ, приготовить еду, поесть, помыть посуду. Таким образом содержимое бака быстро сольется. Тоже самое – и утром, когда человек спешит на работу.

Так что несмотря на то, что срок эксплуатации мембраны бака водоснабжения обычно указывается до 5 лет – по факту ее замена требуется куда чаще. В целях профилактики рекомендуется периодически (не реже 1 раза в год) проверять целостность изделия (как именно – рассмотрим ниже).

Гидроаккумуляторные мембраны различного объема.

Отдельно следует упомянуть и про объем емкости – ведь это, по сути, ее ключевой параметр. Современные баки выпускаются по типоразмерам объема, начинающимся с 8 литров.

Наиболее распространенный вариант для бытовых домашних устройств – это 24, 50, 60 и 80 литров (максимально модель может вмещать до 2 тысяч литров воды, однако для обычного жилого коттеджа или дачи это, само собой, не актуально).

Также пользуются популярностью и мембраны большей вместимости – на 100-200 литров, что актуально для коттеджей, в которых живет более 4-5 людей.

Как заклеить грушу гидроаккумулятора. Порвалась мембрана в гидроаккумуляторе, что делать?

Не редким случаем причиной выхода из строя гидроаккумулятора может служить повреждение резиновой мембраны. Для того что бы раньше установленного срока износ мембраны не наступил, нужно регулярно проверять давление газа. Однако, спустя какое то время все равно придется произвести замену резиновой мембраны с расширительного бака.

Многие владельцы используют гидроаккумуляторы даже с порванной мембранной, теоретически это возможно, но тем самым во время эксплуатации ухудшаются свойства функциональности гидроаккумулятора. Но все же лучше, не оставлять без внимания поврежденный элемент. Так как это может служить образованию коррозии на стенках накопительного бака, потому что вода поступающая из скважины проникает в ту часть корпуса бака непосредственно предназначенную для воздуха.

Этапы производства работ по замене мембраны гидроаккумулятора

  • Первое что необходимо сделать, это отключить от эл. питания насосную станцию и слить воду с помощью открытия водопроводных кранов;
  • Далее необходимо отсоединить  подводящий шланг, для полного слива остатков воды из бака, а так же необходимо просушить бак;
  • Теперь Вам потребуется открутить болты фланцевого соединения;
  • И отсоединить крышку снабженную манометром.

Теперь же можно произвести снятие мембраны из бака. На место старой дефектной мембраны необходимо установить новую промытую резиновую мембрану соответствующего объема. Далее необходимо установить баллон на место и произвести установку крышки и завинтить все болты. Гидроаккумулятор аккуратно устанавливаем на место и произвести с начало закачку воды в бак, а уже за потом воздуха. Воздух нагнетается до тех пор пока в системе не установиться давление в 2 атмосферы.

Как проявляется износ мембраны в гидроаккумуляторе

Если у Вас вода из крана поступает скачкообразно, неравномерно, т.е когда струя становиться то толще, то внезапно тоньше и наблюдаются в тоже время всплески, а на датчике давления стрелка скачкообразно падает до 0,  налицо видно, что неисправность кроется в резиновом баллоне. Необходимо произвести следующую операцию для того что бы осуществить проверку системы, необходимо нажать на золотник ниппеля для полного стравливания воздуха. Если по окончанию проводимой операции покажется вода, то это произошел разрыв мембраны.

А если вода так и не поступает, то груша исправна. И необходимо искать причину нарушения работоспособности гидроаккумулятора в чем то другом. Например, если в системе резко упало давление, то есть вероятность того что трещина появилась в металлическом корпусе. Если повреждение имеет место, и оно не значительное, то можно его заделать с помощью холодной сварки.

Подробная видео инструкция « Как осуществить замену старой мембраны в гидроаккумуляторе «. Данная инструкция поможет Вам увидеть своими глазами как правильно произвести замену мембраны в гидроаккумуляторе, без каких либо проблем.

С чем связаны сбои

Если насос не может поднять воду, этому часто способствуют внешние факторы:

Внешние сбои в работе насоса.

  1. Снижение уровня жидкости в гидротехническом сооружении, в данном случае агрегат сначала плохо качает воду, а вскоре перестает выполнять свою функцию, работает вхолостую. При этом увеличивается износ прибора, он быстро выходит из строя, т. к. не предусмотрена возможность функционирования всухую.
  2. Недостаточно большая глубина гидротехнического сооружения (до 8 м), это становится причиной поломки, если снижается уровень грунтовых вод. При небольших размерах скважины такие изменения ощутимы сильнее.
  3. Если планируется монтировать насосную станцию на участке, предусматривается возможность установки фильтрующего элемента. Он располагается на входе системы – крепится к подающему патрубку на дне гидротехнического сооружения и постоянно контактирует с загрязнениями (песок, известь, вещества, содержащиеся в воде). Если не производить очистку фильтра, вода перестанет подниматься.

Недостаточной оказалась мощность электродвигателя

Если сила создаваемого напора воды была небольшой изначально, велика вероятность, что техника была подобрана неправильно из-за ошибочного расчета ее мощности. В результате насосная станция становится малоэффективной: вода часто отсутствует или подается с перебоями.

При расчете мощности устройства всегда делается запас (10-15%), что позволит компенсировать погрешности и воздействие негативных факторов при эксплуатации. Если данные нюансы не были учтены, агрегат работает на пределе своих возможностей: часто включается и отключается или функционирует непрерывно, что приводит к быстрому износу, появлению неполадок. В лучшем случае требуется ремонт устройства, а в худшем – он выходит из строя.

Мощность электродвигателя насоса может оказаться недостаточной и в случае, когда агрегат эксплуатируется долго. Это происходит при изменении конфигурации трубопровода: увеличиваются его длина или диаметр, меняется направление вследствие переноса некоторых сантехнических приборов, перестройки объекта и его перепланировки.

Маленькая мощность электродвигателя.

Еще одной причиной падения давления на фоне низкой мощности устройства является увеличение глубины скважины. Каждая разновидность насоса предназначена для эксплуатации при заданных условиях. Если исходные данные меняются, следует выбрать другой вариант агрегата.

Изношены элементы нагнетательного механизма насоса

В зависимости от разновидности устройства могут выйти из строя разные узлы: рабочее колесо, мембрана. Данные элементы конструкции часто функционируют на высокой скорости, а значит, подвергаются воздействию высоких нагрузок, что приводит к быстрому износу. Если со дна скважины поднимается вода с примесями песка или в ней присутствуют другие загрязнения, это может ускорять истирание деталей.

При ослаблении силы напора без видимых причин (уровень воды в скважине в норме, мощность достаточная, перепады напряжения в сети не наблюдаются) можно предположить выход из строя насоса. Если насос дешевый, то заниматься ремонтом часто нецелесообразно, т. к. его стоимость может быть высокой.

Трубопровод дал течь

Трубопровод дал течь.

  • дефект коммуникаций;
  • превышение допустимого давления в трубах, например если они небольшого сечения, а насос мощный;
  • если течь образовалась на участке резьбового соединения, возможно, причина в недостатке уплотнительного материала;
  • засор обратного клапана, не позволяющий ему закрыться.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
