Клапан для вентиляции канализации

Этапы монтажа и что для этого необходимо

Ответ на вопрос «Можно ли использовать канализационные трубы для вентиляции?» – положительный. Итак, приступим.

Когда стояк канализации и вентиляции установлен и надежно закреплен, можно приступить к монтажу вакуумного клапана.

Его можно купить в специализированном магазине, но можно данный прибор сделать самостоятельно.

Для этого вам потребуется не так много:

Так выглядит вакуумный клапан

  • пружина из шариковой ручки;

  • один саморез по металлу на 40-45 мм;

  • круглая пластина диаметром 50 мм, вырезанная из пластика, с проделанным отверстием по центру для самореза;

  • такой же круг из поролона, но чуть большего диаметра.

Чтобы из всех составляющих получился вентиляционный клапан для канализации частного дома, нужно:

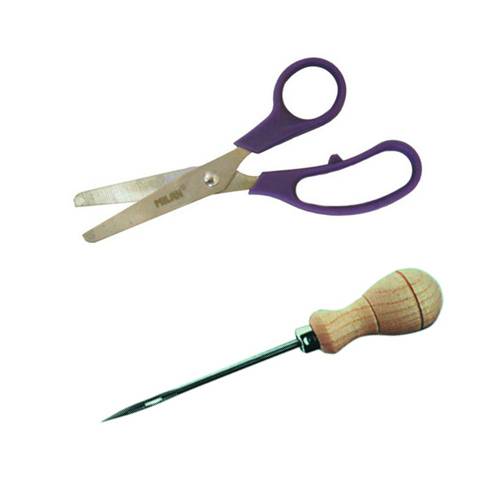

Необходимый инструмент

  1. Склеить пластиковый и поролоновый круги друг с другом.
  2. В концевом тройнике проделывается три отверстия по 5 мм в диаметре на расстоянии 25 мм друг от друга.
  3. На саморез надевается пружина с авторучки.
  4. В центре крышки концевого тройника шилом нужно сделать тонкое отверстие, куда заворачивается саморез, закрепляющий сделанную конструкцию.

Так выглядит вакуумный клапан своими руками

Чтобы понять, как все это должно выглядеть, вы можете посмотреть фото вентиляции из канализационных труб своими руками.

По окончании сборки следует проверить функционирование клапана, для этого просто нужно поочередно подуть в проделанные отверстия.

Если приходится прикладывать усилия, то саморез можно немного вывернуть.

Важные нюансы, которые нужно учесть, если делается вентиляция из канализационных труб своими руками.

Выходное отверстие должно быть расположено над крышей дома на уровне минимум на 1 м.

Для общей системы вентиляции подойдут ПВХ-трубы диаметром 110 мм, если же отводить трубы от каждого сантехнического прибора, то существуют специальные параметры.

ПВХ-труба, диаметром 110 мм

Решает ли установка вакуумного клапана все проблемы?

Увы, нет, конечно.

Вернемся опять к фановой трубе, сделанной по всем правилам. Она выполняет не только функцию выравнивания давления внутри системы, но и обеспечивает эффективную вентиляцию. Ее установка настоятельно рекомендуется в следующих случаях?

  • Если дом имеет более двух уровней (этажей) с установленной сантехникой и проведенной по всем этим уровням канализацией.
  • Если по каким-то соображениям пришлось монтировать стояк из трубы 50 мм.
  • Если в доме имеется крупный резервуар, нечто вроде банного бассейна, который приходится периодически опорожнять.
  • Если септик расположен близко к дому, и от него доносится неприятный запах в жилую зону.

То есть в таких ситуациях необходимость фановой трубы, по идее, даже не должна обсуждаться.

Иногда владельцев жилья начинает «грызть соблазн» — не заморачиваться с проводкой трубы через кровлю. То есть ограничиться именно установкой в верхней точке вакуумного клапана. Надо сказать сразу – это не лучший вариант.

Аэратор должен рассматриваться как вынужденная мера, когда вывод фановой трубы невозможен в принципе. Или же – для упрощения и удешевления общей схемы с несколькими стояками. Нет нужды выводить их через крышу на улицу все – достаточно будет одной фановой трубы, а на остальных стояках вполне достаточно и качественных клапанов в верхней точке в помещениях. То есть вентиляция обеспечиваться будет – и с разрежением тоже вопрос решается.

Вот один из приемлемых вариантов решения проблемы: несколько стояков, из которых один переходит в фановую трубу, а остальные в верхней своей точке оснащаются вакуумными клапанами.

Неужели вентиляция канализационных труб настолько важна?

  • Во-первых, при разложении органики выделяются и крайне опасные для здоровья человека газы. И отравления такими продуктами, в том числе со смертельным исходом – вовсе не такая редкость. Лучше, чтобы они не концентрировались, а своевременно выходили в атмосферу.
  • Во-вторых, есть еще один «подводный камень». Если вентиляционной циркуляции воздуха в трубах нет, то скопищу зловонных газов деваться некуда, и оно рано или поздно просочится и в помещения. Простой пример – семья, побыв за городом выходные, на неделю уехала «на зимние квартиры». За это время банально высохла (испарилась) вода из какого-то самого маленького сифона (скажем трап в душевой или сифон под ванной). И любимая дача встречает своих хозяев диким зловонием в комнатах, так как скопившиеся в высокой концентрации газы из канализации хлынули наружу.

А с фановой трубой таких масштабных неприятностей можно избежать.

*  *  *  *  *  *  *

Вывод: вакуумный клапан — очень полезный элемент системы канализации, который позволяет в ряде случаев значительно упростить схему, избежать срывов водяных затворов на длинных горизонтальных и других проблемных участках. Но рассматривать его, как полноценную замену фановой трубе – недопустимо!

Причина – он не обеспечивает необходимой вентиляции канализационной разводки. А без этого говорить о полноценности создаваемой системы — все же будет преувеличением.

Схемы вентиляции канализации

Существует несколько схем эффективного проветривания канализации. Каждый вариант используется в определенных ситуациях. Рассмотрим особенности эксплуатации наиболее популярных конструкций.

Канализационная система с фановой трубой

Фановая труба предназначена для вентиляции внутренней канализации и является как бы ее естественным продолжением. К ней подсоединяются ветки от унитаза, мойки и других санузлов.

Изделие обязательно устанавливается в таких случаях:

  • Дом более одного этажа с санузлом;
  • Дом одноэтажный с несколькими санузлами;
  • В здании 2 и более канализационных стояка диаметром 50 мм;
  • При наличии в помещении ванной или бассейна;
  • На участке расположена сливная яма, которая близко находится от дома (8-10 м).

Конструкция не нужна, если объем стоков небольшой и они не заполняют магистраль полностью. Такие требования подходят к зданиям с 1-2 этажами с небольшим количеством жильцов. Считается, что проживающие пользуются сантехническими устройствами в разное время, и в трубах остается свободное пространство. Также ее обычно не ставят в давно построенном доме, ведь для этого необходимо выполнить большой ремонт. Однако специалисты рекомендуют фановую трубу устанавливать всегда, если это возможно, т.к. она отлично справляется со своими функциями.

Канализационная система без фановой трубы

Протянуть вытяжку на крышу через два перекрытия хлопотно, а в построенном доме практически невозможно. Поэтому вместо фановой трубы иногда устанавливают вакуумный клапан. Ставится он в домах с небольшим количеством проживающих. В многоэтажных домах изделие не монтируется из-за частого использования и высокой вероятности выхода из строя.

Устройство состоит из таких деталей:

  • Корпус с отверстием в боковой стене для поступления воздушного потока;
  • Мембрана из резины или шток, закрывающие проем;
  • Пружина, плотно прижимающая мембрану к корпусу в закрытом положении;
  • Крышка над подвижными элементами, которая легко снимается для осмотра рабочего механизма.

Работает устройство следующим образом:

  • Если канализацией не пользуются, клапан закрыт. В этом случае мембрана плотно прижата к корпусу под действием своего веса или пружины. Давление перед ней и за ней одинаковое.
  • В момент слива воды в системе появляется разрежение воздуха, из-за чего мембрана перемещается внутрь и открывает вход.
  • После выравнивания давления клапан возвращается в штатное положение.
  • При уменьшении давления снаружи деталь плотно прижимается к седлу и закрывает проход.

Схема вентиляции канализации с аэрационным клапаном имеет следующие достоинства:

  • Устройство позволяет удешевить монтажные работы, т.к. не требуется пробивать отверстие в кровле для фановой трубы, а затем герметизировать зазоры.
  • Приспособление обеспечивает функционирование сифона благодаря отсутствию разрежения в системе.
  • При наличии фановой трубы клапан исключает поступление холодного воздуха в канализацию и ее промерзание.
  • Устройство снижается риск распространения огня при пожаре.
  • Не допускает проникновение грызунов в дом.
  • Не позволяет загрязнять магистраль посторонними примесями.

Однако специалисты считают клапан лишь добавочным элементом, который не способен полностью обеспечить поставленную задачу. Он не является обязательным элементом в системе вентиляции канализации.

Нестандартные решения для вентиляции канализации

Схема вентиляции септика

В построенном здании соорудить классическую вентиляцию с фановой трубой не получится. В этом случае создают наружную вытяжку. Такая конструкция бывает 3 видов:

  • Вентиляция по наружной стороне стены. Конструкция напоминает водосточную трубу, которая выступает над крышей. Ее изготавливают из деталей диаметром 110 мм. К стене она крепится кронштейнами. Стояк должен выступать над кровлей на высоту не менее 1 м. Такая схема пользуется популярностью из-за простоты монтажных работ.
  • Удаленная вентиляция наружной канализации. Труба крепится к отдельно стоящей постройке, например, к забору, расположенному на расстоянии более 5 м от дома. Такой вариант возможен, если соседи далеко от вашего участка. Преимущества этой системы в том, что она расположена на значительном расстоянии от дома и неприятный запах не чувствуется.
  • Вентиляция септика. Подобная схема распространена в частном секторе. Строение расположено на достаточно большом расстоянии от дома (до 20 м), поэтому неприятные ароматы на придомовой территории не слышны.

Вентиляция канализационного стояка

Начать мне, однако, придется с небольшого лирического отступления. Чтобы понять, зачем нужен канализационный вакуумный клапан, необходимо хорошо представлять себе процессы, происходящие внутри канализационного стояка.

Штатная работа

Все стояки выводятся строителями за пределы плоской или скатной кровли. Как и в любой другой вертикальной трубе, в стояке возникает постоянная тяга. Зловонные испарения сточных вод вытягиваются за пределы дома и рассеиваются в атмосфере;

При залповом сбросе воды (сливе бачка унитаза) вниз по стояку устремляется поток, полностью или частично перекрывающий все его сечение. Поток вытесняет заполняющий стояк воздух в канализационный колодец через выпуск или в подвал через один из открытых тройников. В верхней части стояка образуется разрежение, которое компенсируется подсосом воздуха через фановую трубу — вентиляционный отвод на кровле.

Необходимость вентиляции в частном доме

Согласно существующим нормативам по строительству, малоэтажную (до 2-х этажей) частную недвижимость допускается эксплуатировать без оснащения системы канализации фановой трубой. Обусловлен этот допуск небольшим числом людей (потребителей), проживающих в малых частных домах, а значит, относительно слабой нагрузкой на сантехническую магистраль.

Так выглядит концевая часть конструкции фановой трубы, выведенной за пределы кровли жилого дома. Основной стояк обычно заканчивается на уровне чердака и соединяется с концевой частью при помощи гофрированной трубки соответствующего диаметра

Фановая труба – конструкция, собранная из стандартных сантехнических труб и установленная как вертикальный стояк с выходом на уровень выше горизонта кровли. Предназначение такого сооружения – создание связи (вентиляции) между внутренней атмосферой канализационных коммуникаций и атмосферой внешней среды.

Благодаря такой связи компенсируется разница давлений, возникающая в процессе слива большой массы сточных вод. К тому же вентиляционный стояк исключает образование застоя газов в линии.

Необходимость вывода вентиляционного стояка становится очевидной, если расчеты показывают, что одновременный сток от нескольких сантехнических приборов способен перекрыть сечение основной канализационной трубы. Такая ситуация приводит к «срыву» гидравлических затворов (уносу воды из сифонов раковин, ванн и т.п.). В результате через освободившееся пространство в помещение начинают проникать неприятные запахи.

Правда, для восстановления гидрозатворов достаточно на короткое время включить пролив воды на сантехнических приборах.


Стандартная схема разводки системы канализации в частном двухэтажном доме с вентиляционным стояком. Обычно применяется в проектах частного домостроения, рассчитанных на строительство двух и более этажей

Коммуникациям небольшого частного дома такое развитие событий обычно не грозит. Тем не менее, рекомендуется не отказываться от сооружения канализационной вентиляции для большей надёжности и спокойствия за личный комфорт. Внедрение в схему канализации фановой трубы исключает «срыв» гидравлических затворов, обеспечивает баланс воздушных потоков и вентиляцию внутри коммуникаций.

Обязательное применение вентиляционного стояка:

  • в частных домах более двух этажей с размещением туалетов и ванн на каждом этаже;
  • когда размер сечения трубопроводов, отводов и стояков канализационной линии менее 50 мм;
  • проект дома предусматривает установку септика на прилегающей территории.

Если проект дома предусматривает размещение бассейна, связанного с общей канализацией, также придется позаботиться об установке стояка.

Как изготовить дефлектор своими руками

Устройство вентиляции канализации в частных домах своими руками, как правило, сопровождается использованием дефлектора. Он необходим для увеличения силы тяги в вентканалах.

Для изготовления дефлектора своими руками необходимо выполнить ряд последовательных действий:

  1. Выбрать его модель.
  2. Выполнить чертежи в размерах, масштаб 1:1.
  3. Подготовить необходимые инструменты.
  4. Выбрать и приобрести материалы.
  5. Изготовить выкройки деталей из картона.
  6. Собрать макет дефлектора из картона, при необходимости – изменить размеры деталей.
  7. По выкройкам изготовить детали дефлектора.
  8. Собрать устройство в металле.

Выбор модели

Для самостоятельного изготовления лучше выбрать самую простую модель, обеспечивающую эффективную вытяжку из канализации в частном доме.

Смотреть видео

Базовым размером является диаметр фановой трубы, от которого определяются параметры остальных деталей.

Разработка чертежей

Вначале необходимо прочертить сборочный чертеж изделия и рассчитать присоединительные размеры, а также параметры каждой детали в отдельность. Затем нужно выполнить развертки всех деталей в реальных размерах и натуральном масштабе. Чертеж надо перенести на картон.

Подготовка инструментов

По ходу проектирования дефлектора продумывается технология его сборки и инструмент, который понадобится при изготовлении изделия. Но в любом случае необходимо иметь:

  1. Простейший чертежный инструмент для создания техдокументации – линейку, угольники 30 и 45 градусов, транспортир, циркуль.
  2. Ножницы слесарные для резки листового металла.
  3. Напильник – для удаления заусенцев.
  4. Маркер, применяемы при нанесении разметки на детали.
  5. Дрель для сверления отверстие под крепеж.
  6. Сверла по металлу.
  7. Молоток слесарный.
  8. Тиски слесарные.
  9. Шило.
  10. Ножницы для картона.

Перечисленный инструмент имеется в распоряжении у практически  практичного хозяина.

Материалы для изготовления дефлектора

Основным материалом является листовой металл. Критерием выбора является его доступность и финансовые возможности. Дефлектор для вентиляции канализационного стояка в частном доме можно изготовить своими руками. Для этого понадобиться:

  1. Сталь нержавеющая листовая толщиной 0,25-0,5 миллиметров. Это лучший вариант выбора с точки зрения долговечности.
  2. Лист алюминиевый толщиной 0,4-0,8 миллиметров. По долговечности мало уступает нержавейке.
  3. Листы из других металлов – меди, титана, цинка и им подобных.
  4. Листы стальные из оцинкованной стали толщиной 0,4-0,6 миллиметров. Самый распространенный материал по соотношению показателей цена – качество – доступность.
  5. Картон толщиной 1,0-1,5 миллиметров для изготовления макетов и разверток деталей.
  6. Заклепки стандартные алюминиевые или вытяжные.

По ходу работы могут понадобиться и другие материалы вспомогательного характера.

Изготовление приспособления

В первую очередь нужно вырезать из картона макеты деталей устройства. Затем из них собирают макет дефлектора, крепление деталей можно производить степлером.

Смотреть видео

После проверки всех размеров на картонных комплектующих, шилом проделываются отверстия в местах установки заклепок. Макет демонтируется, по разверткам вырезаются детали из металла. По следам отверстий от шила,  нужно просверлить отверстия под используемый крепеж.

Далее производится его сборка.

Значимые недостатки в вентиляции канализационной системы

Недостаточность вентиляции канализационного стояка в частном доме проявляется очень быстро в виде неприятных запахов. И причиной тому чаще всего являются следующие распространенные:

  • недостаточный размер трубы стояка канализации, приводящий к срыву сифонов;
  • длительный простой сантехнического оборудования, приводящий к их пересыханию;
  • возникновение трещин в канализационных трубах при нарушении правил их монтажа.

Смотреть видео

Источники

  • https://AeroClima.ru/ventilyaciya/v-kanalizatsii/
  • http://okanalizacii.ru/sistemy/elem-i-oborud/ventilyaciya-kanalizacii-v-chastnom-dome.html
  • https://www.kanalizaciya-stroy.ru/ventilatcia_kanalizacii.html
  • https://kachestvolife.club/vodosnabzhenie/ventilyaciya-v-kanalizacii-v-chastnom-dome
  • https://sovet-ingenera.com/kanaliz/k-drugoe/ventilyaciya-kanalizacii-v-chastnom-dome.html
  • https://TrubaNet.ru/sistemy-ventilyacii/ventilyaciya-kanalizacii-v-chastnom-dome.html

Инструкция по установке

Чтобы установить обратный клапан для вентиляции своими руками, потребуются:

  • сам клапан;
  • дюбеля с саморезами;
  • электродрель;
  • перфоратор;
  • силиконовый герметик.

Правильный порядок работ:

  • проверяется комплектация (перечень приведен на вкладыше), хотя это лучше всего сделать в процессе покупки;
  • вентилятор, если стоит, демонтируется;
  • новый вентилятор устанавливается на место;
  • на стене делаются отметки под крепеж;
  • перфоратором в стене вырубается штроба под электропроводку. Канал можно заменить пластиковым коробом или ретро-проводкой, которая, с одной стороны, смотрится эффектно, с другой, стоит дорого, и провести разводку электропроводов непосредственно по стене;
  • электродрелью или перфоратором высверлить отверстия под дюбеля;
  • вентилятор вставляется в воздуховод и фиксируется саморезами;
  • подключается проводка;
  • соединение вентилятора со стеной герметизируется силиконовым герметиком (в некоторых наборах для этих целей предусмотрена уплотнительная резинка);
  • проверяется работа вентилятора;
  • на входе вентилятора устанавливаются вначале сетка, а затем проводится установка обратного клапана на вентиляцию. Если он гравитационный, проверяется горизонт оси заслонки — при отклонении лепесток может не закрываться;
  • тестируется работа системы в целом;
  • монтируется декоративная крышка.

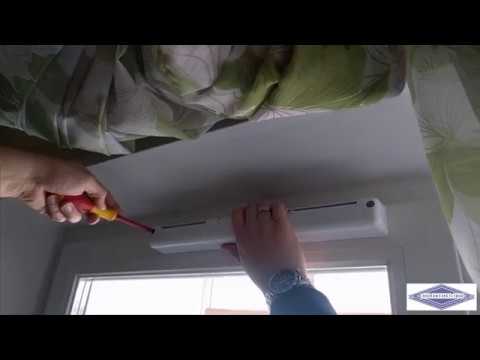

Для установки клапанов на точках забора при естественной тяге инструкции не нужны. Там все предельно просто. Ход работ описывается в инструкции, напечатанной на вкладыше.

Схема установки клапана при естественной (лепестковый) и принудительной (бабочка) тяге.

Монтаж

Устройство можно размещать в любом подходящем месте вверху канализации возле стояка. Учтите, чтобы расстояние между вакуумным клапаном и стояком должно быть меньше, чем между ближайшим сантехническим устройством с водяным затвором и стояком.  Клапан можно разместить и на горизонтальном ответвлении системы возле последнего сантехнического прибора. Чаще всего вакуумный клапан устанавливают прямо на стояке.

Единственное что важно обеспечить – создать герметичное соединение раструба и клапана и остальных соединений с сантехническими устройствами. Можно конкретизировать этот совет:

Можно конкретизировать этот совет:

  • В раструбе канализационной трубы из пластика (полипропиленовой или ПВХ), герметичность соединения обеспечивается с помощью стандартного уплотнителя. Будет проще собрать трубу, если промазать его мылом;
  • На трубу из чугуна нужно купить специальную резиновую манжету. Чугунные трубы собирать немного сложнее;
  • Соединения гофрированных сифонов и колен производят, устанавливая резиновые манжеты.

Иногда жильцы квартир желают установить вакуумный клапан вместо фановой трубы.

Это может привести к такой картине:

  1. Удобно решать сложности с вентиляцией канализационной системы с помощью вакуумного клапана в 1 и 2 этажных зданиях. В многоэтажных строениях нагрузка больше;
  2. В многоэтажном здании удалить фановый стояк, и вместо него установить вакуумный клапан без разрешения нельзя. В результате может получиться, что жители первых этажей постоянно будут слышать запах канализации. В результате будет соответствующими органами проведено обследование системы, и потребуют все восстановить.

Преимущества и минусы

У вакуумных клапанов есть несколько плюсов и недостатков. Важнейшее преимущество в том он предназначен для снижения затрат при создании канализационной системы. Изготовить и установить фановую трубу намного дороже, необходимо купить много материалов и серьезно изменить планировку.

К положительным свойствам относят:

  • Нет необходимости пробивать специальное отверстие в кровле, что дает возможность сохранить ее целой и упрощает работы по устройству канализационной системы;
  • Стояк за пределами дома не будет заметен, что улучшит внешний вид здания;
  • Для вакуумного клапана не нужно обслуживание и его не ремонтируют;
  • Клапан, в конструкции которого использована мембрана заметно улучшит эффективность канализации;
  • Вы снизите потери тепла;
  • Установка устройства быстрая, работа понятная и легкая.

Минусов у этого устройства мало, но их нужно принимать в расчет:

  • Устройство не может работать при серьезных нагрузках;
  • Дороговизна вакуумного клапана.

Глупо думать, что поставив вакуумный клапан можно избавиться от всех проблем с канализационной системой. Он, безусловно, поможет, если в многоэтажном здании не установлена фановая труба. Заметно уменьшит смету при постройке загородного дома (в этой ситуации устанавливать фанстояк нецелесообразно, ведь нагрузки на канализацию будут небольшими).

Клапан желательно использовать, при подключении к канализационной трубе небольшого количества сантехнических приборов. Идеально – установить 2-3 устройства. Иначе, он сможет не всегда задерживать неприятный запах, и часть «ароматов» канализации проникнет в помещения.

Вентиляция с помощью вакуумных клапанов

Вакуумный клапан с резиновой манжетой для вентиляции

Обратный (вакуумный) клапан — это оборудование для вентиляции канализационной системы, применяемое в случаях, когда монтаж и вывод вентиляционного стояка через кровлю строения невозможен по ряду причин.

Принцип действия

Принцип работы вакуумного клапана достаточно прост — в момент «разряжения» воздуха внутри стояка задвижка клапана отодвигается и пропускает воздух внутрь канализационной системы. За счёт притока воздуха происходит нормализация давления внутри трубы. После этого задвижка закрывается, тем самым блокируя поступление неопрятного запаха.

Монтаж клапана

Установка клапана вентиляции в верхней точке стояка

Вакуумный клапан монтируется в верхней части канализационной системы. Оптимально, если расстояние от стояка до клапана будет меньше, чем расстояние от стояка до раковины, ванный или любого оборудования с установленным гидрозатвором.

Обычно клапан устанавливается вблизи крайнего сантехнического оборудования. Например, на горизонтальной ветке в ванной комнате около унитаза на небольшой высоте в раструбе отвода или тройника.

При монтаже важно соблюдать следующие правила:

  • Соединения между клапаном и раструбом должно быть полностью герметичным. При установке в раструб пластиковый трубы клапан монтируется без дополнительных принадлежностей. Чтобы обеспечить герметичность используется входящий в комплект уплотнитель в виде кольца.
  • При использовании с чугунным стояком потребует приобрести резиновую манжету. Перед монтажом раструб трубы тщательно очищается от ржавчины и мусора. Далее труба просушивается при помощи строительного или обычного фена. Затем выполняется крепление манжеты и клапана на силиконовый герметик.

Как сделать клапан своими руками?

Клапан для вентиляции канализации из подручных средств

Сборку клапан можно выполнить своими руками используя простые подручные средства. Для этого потребуется: пружина от авторучки, саморез длиной 45 мм, поролон, полиэтиленовая крышка, концевой тройник, универсальный клей, шило.

Процесс сборки состоит из следующих этапов:

  1. Из авторучки вынимается пружина и накручивается на саморез длиной 45 мм. Диметр самореза должен подходить к пружине и не растягивать ее.
  2. Из пластиковой крышки вырезается круг диаметром 50 мм. Далее, саморез с пружиной вкручивается по центру заготовки так, чтобы пружина располагалась между пластиковой шайбой и головкой самореза.
  3. Из поролона вырезается круг диаметром 60 мм. Заготовки склеиваются друг с другом при помощи универсального клея. Перед склейкой саморез выкручивается.
  4. В заглушке концевого тройника с помощью шила прокалываются несколько отверстий. При необходимости используется дрель или шуруповерт.
  5. К внутренней стороне заглушки прикручивают склеенные шайбы с саморезом по центру.
  6. Полученная конструкция устанавливается в пластиковый тройник, который монтируется на выбранном участке трубопровода на высоте 30–35 см от крайнего сантехнического оборудования.

При «разряжение» воздуха в стояке давление снаружи будет воздействовать на пружину через проделанные отверстия. Пружина, в свою очередь, будет двигать клапан, тем самым пропуская воздух и нормализуя давление внутри канализационной системы.

Проверка функционирования

Перед монтажом собранного клапана рекомендуется проверить его работоспособность. Для этого нужно дунуть в каждое из просверленных отверстий. Если всё собрано правильно, то воздух беспрепятственно пройдёт. В ином случае следует чуть выкрутить саморез, чтобы ослабить усилие пружины.

После этого потребуется провести противоположные действия — потребуется втянуть воздух в себя. В этом случае воздух не должен поступать, так как пружина будет надежно прижимать заготовки к основанию заглушки.

Причины образования обратной тяги

В любом жилище должна быть налажена система воздухообмена. Если этого не сделать, в помещениях скапливается воздух с меньшим содержанием кислорода (хозяева жилья употребляют его для обеспечения жизнедеятельности), высокой влажностью и запыленностью. Переувлажнение, запыленность и загазованность, повышенная концентрация углекислого газа (выдыхается) ведут к развитию разных заболеваний.

В деревянных домах обменную функцию выполняют стены, окна и двери, где через древесину (она «дышит») и микрощели воздух выводится из дома. В многоквартирных домах для этих целей устраиваются вентиляционные шахты, к которым с помощью каналов подсоединяются квартиры. Забор воздуха берется в «грязных» или влажных помещениях: санузел, ванная, кухня. У системы две задачи:

  • вывести лишнюю влажность и запахи на улицу;
  • создать в квартире пониженное давление для притока свежего воздуха извне.

Такая система воздухообмена обеспечивается приточно-вытяжной вентиляцией. «Золотое правило» ее работы основано на принципе: в любой момент времени объем удаляемого из квартиры воздуха должен равняться количеству поступающего.

Если данное равновесие нарушается, и суммарный поток воздуха из жилья выше, возникает обратная тяга из вентиляции. Специалисты называют несколько причин такого эффекта, группируя их по признакам на внешние и внутренние. К внешним причинам можно отнести:

  • сужения вентиляционной шахты. Такой эффект наблюдается из-за оседания на стенки канала летучих жиров (образуются при приготовлении пищи), на которые, в свою очередь, налипает пыль. В результате на верхних этажах высоток возникает опрокидывание тяги: отработанный воздух попадает в квартиры;
  • уменьшения притока чистого воздуха. Замена деревянных окон на металлопластиковые нарушает режим поступления воздуха с улицы — его становиться меньше. В этих условиях слабеет вытяжка. И, как только в каком-либо помещении с вентиляционными отдушинами даже незначительно повышается температура, например, в ванной комнате при наполненной горячей водой ванне, в нем возрастает тяга, а с ней увеличивается объем выводимого воздуха. Компенсация происходит за счет обратного притока воздуха из вентиляционного канала на кухне или санузле.

К внутренним факторам можно отнести установку принудительной вентиляции на кухне без учета изменяющегося баланса поступления и вывода газовоздушной смеси, что приводит к обратной тяге (паразитном потоке) в других помещениях, без вентиляции.

Можно привести еще с десяток причин, ведущих к опрокидыванию тяги. Но и приведенных примеров достаточно, чтобы понять суть возникающих трудностей.

Где и как устанавливается вакуумный клапан

Начать, конечно, следует с мест установки. Но они уже и так должны быть в общих понятны – по задачам клапана.

Тем не менее – перечислим:

Классическое место установки – это «венчание» стояка, который по каким-либо причинам не удается сделать вентилируемым, то есть вывести через крышу. Установка проводится в самой высокой точке.

На горизонтальном отводном участке, если к нему подключено несколько сантехнических приборов, то есть прослеживается вероятность срыва водяного затвора при массовом сбросе воды.

При этом клапан желательно размещать в самой дальней точке горизонтального участка, так, чтобы он расположился выше самого высокого сифона на этой ветке.

В точке схождения сливных труб от нескольких сантехнических приборов, если их разовый суммарный сброс в какой-то момент может превысить пропускную возможность общей трубы. Такой пример был показан выше не одной из иллюстраций.

В одноэтажном доме может и вообще не быть стояка. То есть горизонтальные отводные участки 50 мм сходятся к унитазу, подклеенному к трубе 110 мм, а оттуда сразу идет опуск и выпуск трубы наружу, в сторону септика или коллектора.

Значит, не помешает вакуумный клапан и на участке врезки малых труб в большую – на случай массового сброса воды.

Иногда сами обстоятельства начинают «диктовать» владельцу дома, где целесообразно установить вакуумный клапан. Например, канализационные трубы, наверняка, подзаросли, внутренний их диаметр уменьшился, и, казалось бы, штатный сброс воды все равно приводит к срыву сифона. Если пока нет возможности поменять полностью весь трубный участок – спасет установка аэратора.

Где бы ни устанавливался вакуумный клапан, в обязательном порядке предусматривается свободное поступление воздуха к месту его монтажа. Имеется в виду, что это не должен быть закупоренный шкафчик или плотно закрытое непроветриваемое помещение. Объем воздуха, увлекаемого водой, очень немалый – превосходит примерно в 25 раз.

Кроме того, необходимо продумать свободный доступ к клапану для его проверки, прочистки или иного обслуживания.

Положение вакуумного клапана, как уже говорилось – исключительно вертикальное, без вариантов.

Ну а сам монтаж клапана, наверное, не имеет смысла особо и расписывать. Каждый, кто хот раз серьезно самостоятельно занимался сборкой канализационных разводок – справится с задачей без труда. Главное – разобраться с типом соединения, не забыть уложить манжеты в раструбы. Чуть больше возни всегда вызывает переход на чугунные старые трубы – но и здесь все решаемо.

То есть сам по себе монтаж никаких серьёзных особенностей, отличий от сборки других канализационных узлов, не скрывает.

Зачем нужен обратный клапан для вентиляции

Решить проблему обратной тяги из вентиляции можно двумя путями:

  • установить принудительную приточную вентиляцию, которая создав избыточное давление в квартире, блокирует возвратные потоки из вытяжки;
  • использовать обратный клапан на вентиляцию в квартире.

В первом случае нужны финансовые вложения, которые состоят из стоимости вентилятора и работ по его установке, а также постоянные траты семейного бюджета на оплату электроэнергии.

Во втором случае можно купить недорогой, простой клапан обратный вентиляционный, самостоятельно его установить и забыть о проблеме на долгие годы. Устройство исправно и беспрепятственно пропускает воздушные потоки в одном направлении, наружу. Стоит потоку ослабнуть или изменить направление, как затвор моментально перекрывает вентиляционный канал. Вот для чего нужен обратный клапан в вентиляции.

Выводы и полезное видео по теме

Удачный выбор изделия для установки в стену:

Видео о полезности вентиляционного клапана с теплоутилизацией:

Если в вашем доме присутствует проблема поступления чистых воздушных масс, настенный вентиляционный клапан — лучшее ее решение. На рынке присутствует много разнообразных стеновых приточных клапанов. Подобрать модель, подходящую для конкретного помещения, несложно.

Установка приточного клапана на окно

Пластиковые окна стали популярны благодаря своей герметичности, они полностью исключили сквозняки и поступление воздуха с улицы.

Отсутствие щелей имеет не только положительные стороны, но и минусы – нарушается вентиляция помещенияи повышается влажность.

Доступ свежего воздуха становится возможен только при открытом окне, но вместе с тем открывается дорога уличному шуму и холоду в зимний период. При долгом отсутствии хозяев квартира остается без проветривания, и в ней создается неприятный микроклимат.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
