Особенности монтажа жидкотопливного агрегата
Жидкотопливные котлы относятся к сложным и потенциально опасным системам. Лучше всего чтобы их монтажом занимались специалисты в строгом соответствии с инструкцией, приложенной к прибору
При установке оборудования следует обращать особое внимание на некоторые этапы
Этап #1 — обустройство трубопроводов
В большинстве устройств выход на отопительную систему оборудован с двух сторон, что существенно облегчает процедуру монтажа. Поэтому один из них используется по назначению, на втором обустраивается так называемая аварийная сборка. Конструкция предназначена для защиты котла от чрезмерно высокого давления. Как только оно становится опасным, срабатывает защитный клапан. Лучше всего вывести от клапана шланг или дренажную трубу и соединить их с канализацией. Нужно помнить, что между аварийной сборкой и котлом не должно быть никаких дополнительных вентилей.
Этап #2 — подбор циркуляционного насоса
Он предназначен для поддержания циркуляции теплоносителя в системе. Устройство может быть установлено как на трубы возврата, так и на подачу. Это зависит от схемы монтажа. В некоторых котлах для подключения насоса предназначены отдельные провода. Их мощности может не хватить для нескольких устройств, тогда они подключаются к розетке независимо от отопительного прибора. Каждый насос должен быть установлен строго в определенном положении, которое указано в паспорте к устройству.
Для подключения жидкотопливного котла необходимо установить и подключить несколько элементов, представленных на схеме
Этап #3 — монтаж сетчатого фильтра для очистки воды
Такое устройство следует обязательно установить по ходу движения жидкости перед насосом. Система очищает воду от достаточно мелких механических частиц, которые всегда присутствуют в жидкости. Со временем они повреждают насос и забивают трубы внутри котла или в системе отопления, что приводит к выходу системы из строя и последующему дорогостоящему ремонту. Гораздо дешевле установить фильтр. Обслуживание его сводится к регулярной очистке устройства раз в несколько месяцев.
Этап #4 — установка трубы дымохода
От того, насколько правильно проведен монтаж конструкции, зависит эффективность работы котла. При ошибках в установке он будет часто забиваться копотью и сажей, работать с перебоями.
Самыми распространенными ошибками при монтаже дымохода считаются:
- Использование неразборных соединений. Для нормального функционирования системы ее необходимо чистить как минимум один-два раза в год, что крайне сложно или даже невозможно осуществить для цельной неразборной конструкции.
- Зауженный диаметр дымохода. В этом случае, чем длиннее труба, тем быстрее она будет забиваться сажей. Потребуется слишком частая очистка конструкции.
- Отсутствие контруклона, который создается для предотвращения попадания в котел конденсата.
- Использование гибкой металлической гофры для отведения газов. Такая система ненадежна. При ее прогорании отработанные газы начинают поступать в помещение, что недопустимо.
Для жидкотопливных котлов могут быть оборудованы коаксиальные или же традиционные дымоходные трубы. В любом случае конструкция изготавливается и устанавливается с соблюдением всех стандартов.
Специалисты рекомендуют оборудовать емкости для топлива специальными кранами, расположенными в нижней части бака. Так можно будет без проблем сливать конденсат
Этап #5 — монтаж емкостей для топлива
Баки могут быть установлены в котельной или же в любом другом месте. Первый вариант предпочтительнее, поскольку топливо даже в самые сильные холода не замерзает и не парафинится. В этом случае не нужно забывать о пожарной безопасности.
Емкости без повысительного топливного насоса должны находиться минимум на 30 см выше нижнего уровня котла. Если основной бак находится на улице или вкопан в землю, в котельной обязательно устанавливается промежуточная емкость, в которой топливо будет отогреваться и смогут осаждаться ненужные примеси.
Этап #6 — заполнение водой отопительной системы
Процедура выполняется при полностью открытой запорной арматуре. Давление при этом должно составлять порядка 1,5-2,5 бар. После того, как система заполнится, подключение между водопроводом и котлом отключается, иначе вода из системы отопления загрязнит водопроводную. Чтобы не повредить оборудование, не рекомендуется добавлять в теплоноситель различные ингибиторы. Впоследствии уровень воды в системе постоянно контролируется. Способ подпитки системы водой объяснит специалист, устанавливающий отопительный прибор.
Приборы, работающие на жидком топливе, должны быть расположены на твердом негорючем основании, которое может выдержать вес прибора и теплоносителя
Лучшие двухконтурные дизельные котлы
Двухконтурные котлы характеризуются полной автоматизацией, независимо от традиционных видов топлива. Чтобы установить такую систему, не нужно дополнительно согласовывать действия с центральной газовой магистралью, которая стоит в среднем до 70 тысяч рублей. Устройство одновременно рассчитывается на подачу горячей воды и отопления, работает за счет энергии. Его одновременная работа экономит электричество, поставляя тепло и горячую воду в одно помещение. При сравнении оценивалось 7 номинантов, из них было отобрано 3 модели. Они гарантируют экономный расход, высокое качество, повышенное тепло.

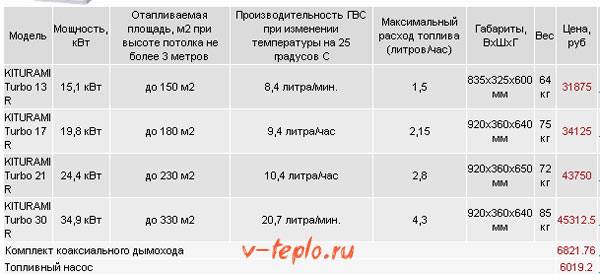

Kiturami Turbo 13R
Устройство используется для обогрева промышленных и частных помещений, куда одновременно требуется поступление горячей воды и тепла. Мощность позволяет отапливать большую площадь, экономя электроэнергию. Модель сделана из качественной стали, которая в процессе эксплуатации не теряет своих свойств, не деформирует внешний вид. Имеется циркуляционный насос для системы отопления, само устройство регулируется с помощью пульта управления, который позволяет выставить оптимальный градус температуры воздуха и воды.
Достоинства
- Быстро работает;
- Хорошо нагревает;
- Экономный расход;
- Высокая мощность;
- Доступная цена.
Недостатки
Может создавать шум.
Navien LFA 13K
Большой котел используется для отопления и снабжения горячей водой площадь до 170 км. м. Он имеет вместительные габариты, размещается на полу, мощность теплового потребления составляет 17 кВт. Он имеет закрытый тип камеры сгорания, работает за счет электронного управления. Теплообменник сделан из нержавеющей стали, в комплекте идет пульт ДУ и термометр. Двухконтурная конструкция имеет современный дизайн, доступную цену и высокую эффективность. Слабой стороной устройства считается быстрое остывание при отключении, а также возможность использования только дизельного топлива.
Достоинства
- Хорошо отапливает;
- Быстро нагревает большой дом;
- Высокая мощность;
- Доступная цена;
- Напольная конструкция.
Недостатки
Работает только за счет дизельного топлива.
По отзывам видно, что дизельный котел быстро отапливает большую площадь дома, не выделяет неприятного запаха, сделан из прочного материала. Чтобы сохранить тепло в доме, устройство должно работать круглосуточно.

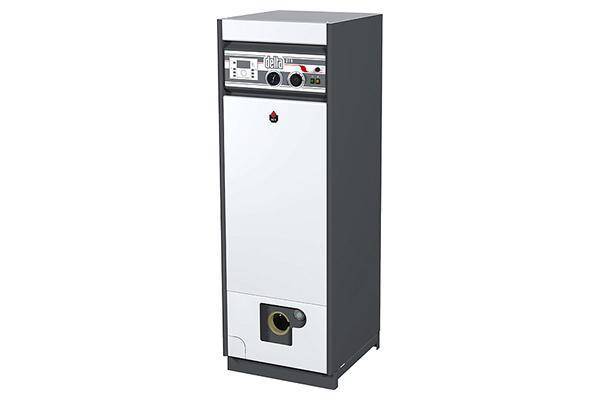

ACV Delta Pro S 25 26 кВт
Комбинированный двухконтурный прибор, который работает на максимальной тепловой мощности – 26 кВт, что предостаточно для отопления больших домов. Он имеет электронное управление, размещается на полу, характеризуется небольшими габаритами. Конструкция работает бесперебойно, она не требует частой замены запчастей или вызова мастера. Сделана из нержавеющей стали, характеризуется долговечностью, практичностью, безопасностью для человека. Прибор работает не только за счет дизельного топлива, он принимает еще сжиженный и природный газ. Максимальная температура теплоносителя составляет 90 градусов.
Достоинства
- Хорошая мощность;
- Не вызывает неприятного запаха гари;
- Работает бесперебойно;
- Высокая температура воды;
- Экономный.
Недостатки
Не обнаружено.
Отзывы показывают, что прибор быстро отапливает большую площадь дома, а также поставляет горячую воду. Он работает за счет электричества, но относится к экономичным устройствам.
Подходящие виды топлива
Как уже было сказано, универсальный котел отопления может работать от разных видов топлива. Итак, что можно выбрать?
Если вы решили применять твердое горючее, то в этом качестве может выступать:
- уголь;
- дерево;
- прессованные топливные гранулы;
- отходы от деревообрабатывающей промышленности.
https://youtube.com/watch?v=qjwrEuT3WZ4
Если вы решили применить жидкое топливо, то в универсальных моделях можно успешно использовать:
- бензин;
- дизтопливо;
- керосин.
Также вы можете остановить свой выбор на отоплении при помощи природного газа. Этот вид топлива на данный момент считается наиболее экономичным. Однако это практично не для всех видов частного отопления, ведь для его использования необходимо соблюдение некоторых условий.
Особенности газового отопления
Чтобы универсальные котлы можно было использовать на природном газе, важно соблюсти некоторые условия. Это не только защитит вашу семью от различных опасностей, но и исключит проблемы с газовым надзором. Прежде чем использовать отопительные котлы на газу для своего дома, необходимо:
Прежде чем использовать отопительные котлы на газу для своего дома, необходимо:
- проложить газовую магистраль (там, где ее еще нет);
- пригласить сотрудников газовой конторы для контроля ее прокладки;
- регулярно обеспечивать сотрудникам пожарной инспекции допуск для проверки газового оборудования.
Большинство универсальных котлов, работающих на газу, способны самостоятельно включаться и отключаться. Это зависит от степени нагрева воды в системе.
Ее температуру также можно регулировать при помощи специального рычага.
О жидком топливе
Жидкотопливные котлы могут использовать следующие виды топлива:
- дизтопливо;
- отработку (использованное машинное масло);
- мазуту.
О стоимости дизельного топлива мы упомянули в начале статьи – из перечисленных вариантов оно самое дорогое. Цена масла будет составлять примерно 1/5 от этой цифры, а мазут – ?. Характерно то, что каждый вид топлива нуждается в специальное, если не сказать своей, горелке. И тут всплывает парадокс: стоимость горелки возрастает обратно пропорционально к стоимости топлива! Но есть и универсальные горелки (очень дорогие), способные функционировать на любом жидком топливе.
Дизельные котлы мощностью от 7 до 10 кВт
Оборудование до 10 кВт не оснащается дизельными горелками и рассчитано на подключение к централизованному газоснабжению либо баллонам со сжиженным газом. Для обеспечения быстрого прогрева использованы радиаторы с ребрами, производители используют многократную циркуляцию продуктов сгорания. Дым отводится в атмосферу через каналы диаметром до 100 мм, дефлекторы позволяют удалять отложения сажи, которая ухудшает теплообмен и засоряет сопла форсунок.
«Atem Житомир-3 КС-ГВ-007 СН»
Котел отличается узким корпусом, рассчитанным на напольный монтаж, выпускное окно для круглого дымохода расположено на верхней части кожуха. Оборудование рассчитано на площадь не более 70 м², предусмотрен вторичный радиатор для прогрева воды. Газ сгорает в открытой камере, расход не превышает 0,76 м³ в час. Установка способна прогревать теплоноситель до +90°С и подавать до 2,91 л воды в минуту (прогретой до +35°С). Контур отопления выдерживает напор до 6 бар, в системе безопасности предусмотрен газовый клапан итальянского производства.
«Atem Житомир-3 КС-ГВ-007 СН» – котел с узким корпусом.
Arideya КС-ГВС, 10квт
Котел относится к парапетному типу и крепится на поверхности стены, внутри установлена закрытая топка с газовой горелкой. Компактные размеры позволяют использовать оборудование в условиях ограниченного пространства. В конструкции предусмотрен предохранительный газовый клапан, стальной теплообменник может использоваться для отопления или прогрева воды для ГВС. Мощности хватает для обогрева 100 м², средний расход составляет 1,12 м³ в час.
Baxi Eco-4S 10F, 10 кВт
Настенный газовый котел Eco-4S 10F оснащен дополнительным радиатором для ГВС. Топливо подается в закрытую камеру с вентилятором, КПД агрегата доходит до 92%. Оборудование рассчитано на давление в системе отопления до 3 бар при температуре теплоносителя до +85°С. Циркуляционный насос оснащен камерой для сбора и отвода в атмосферу пузырьков воздуха, предусмотрены датчик давления и автоматический байпас. В первичном теплообменнике установлена защита от перегрева, сенсор давления срабатывает при падении или чрезмерном росте напора жидкости.
Baxi Eco-4S 10F – настенный газовый котел.
«Atem Житомир-3 КС-ГВ-010 СН», 10 кВт
Напольный газовый котел оснащен двойным теплообменником из стального алитированного листа. Предусмотрены многофакельная горелка и пьезоэлектрический розжиг, отверстие для отвода газов расположено на верхней крышке корпуса. Агрегат обеспечивает прогрев до 100 м² площади, подает 3,8 л воды в минуту (температура +35°С), расход газа не превышает 1,09 м³ в час. Внутри корпуса расположены дефлекторы, обеспечивающие улучшенную отдачу тепла продуктами сгорания и защищающие поверхности от отложений сажи.
Котлы паровые жаротрубные КП низкого и среднего давления.
Котлы паровые жаротрубные КП предназначены для получения пара с целью теплоснабжения технологических процессов, железобетонных заводов, линий по производству пенополистирола, пропарки цистерн и ГСМ-хранилищ, животноводческих ферм и хозяйственных комплексов: тепловой обработки кормов, пастеризации молока, отопления помещений и других целей.
В стандартную комплектацию котла входят: котел, горелка, насос подпиточный, автоматика уровня, блок датчиков уровня, манометр, реле давления, указатель уровня воды прямого действия №6, предохранительные клапана (2 шт.), запорная регулирующая арматура.
Технические характеристики котлов паровых низкого и среднего давления:
| КП-75 | КП-100 | КП-150 | КП-250 | КП-300 | КП-500 | КП-600 | КП-800 | КП-1000 | |
| Мощность системы, кВт | 55 | 70 | 100 | 175 | 205 | 335 | 400 | 550 | 680 |
| Паропроизводительность, кг/час | 75 | 100 | 150 | 250 | 300 | 500 | 600 | 800 | 1000 |
| Напряжение в сети, В/Гц | 220/50 | 380/50 | |||||||
| Рабочее давление, кг/см2 | 0,7-4 | 0,7-5 | |||||||
| Температура пара, оС | 115-145ºС | 115-155ºС | |||||||
| Расход топлива, | |||||||||
| Дизель, л/ч Газ, м3/ч | 5.5 6.6 | 7.7 9.3 | 11 13.3 | 16.4 20 | 21.9 26.2 | 32.8 40.9 | 43.8 54.5 | 60 73 | 75 — |
| Эффективность (КПД), % | 89 | 89 | 89 | 89 | 89 | 89 | 89 | 89 | 88 |
| Выход пара Ø, мм | 50 | 76 | фланец 80 | ||||||
| Вход воды Ø, мм | 15 | ||||||||
| Вытяжная труба Ø, мм | 145 | 195 | 318 | ||||||
| Масса, кг | 150 | 210 | 350 | 610 | 630 | 760 | 860 | 880 | 920 |
| Габариты (ШхДхВ), мм | 1370х1730 х1974 | 1370х1730 х1974 | 1370х1730 х1974 | 1370х1730 х1974 | 1370х1730 х1974 | 1970х1930 х1974 | 1970х2000 х2095 | 1970х2010 х2300 | 3000х2200 х2200 |
Возможна поставка котлов паропроизводительностью до 2000 кг/ч.
Внимание! Вся информация предоставлена на сайте исключительно в ознакомительных целях. Завод — изготовитель оставляет за собой право изменять конструкцию, присоединительные размеры, технические характеристики, внешний вид товара без предварительного уведомления
Лучшие производители
Изготовлением жидкотопливных котлов занимается множество производителей из Европы и Азии. Особой популярностью в странах СНГ пользуются корейские теплогенераторы, качество и характеристики которых полностью соответствуют европейским стандартам.
Kiturami
Производитель Kiturami известен своими дизельными котлами серии Turbo и STSO. Это оборудование с легкостью составляет конкуренцию известным европейским брендам за счет невысокой стоимости и богатому функционалу.
Единственная отрицательная сторона этих теплогенераторов – высокий уровень шума. Но эта проблема решается хорошей шумоизоляцией.
Жидкотопливные котлы от 40 до 60 кВт
Оборудование рассчитано на частные дома или промышленные строения площадью до 600 м², расположенные вне зоны прохождения линий централизованного газоснабжения. Пониженная мощность позволяет сократить расход горючего. Используемые горелки могут работать с любыми сортами дизельного топлива, часть производителей предусматривает установку фильтров и системы подогрева. Модели комбинированного типа можно перевести на природный либо сжиженный газ без потери производительности и негативного влияния на ресурс теплообменника и корпуса топки.
Navien LST-60KG, 60 кВт
Дизельный LST-60KG расходует до 6,94 л топлива в час при непрерывной работе в режиме максимальной производительности. Оборудование рассчитано на здания площадью не более 600 м², кроме контура отопления предусмотрен теплообменник для горячего водоснабжения. Агрегат позволяет прогревать на 25°С до 34,4 л жидкости в минуту, предусмотрена плавная регулировка температуры теплоносителя. Топка оснащена дымоходом диаметром 148 мм, система фильтрации дизтоплива приобретается и устанавливается отдельно.
Navien LST-60KG – дизельный котел.

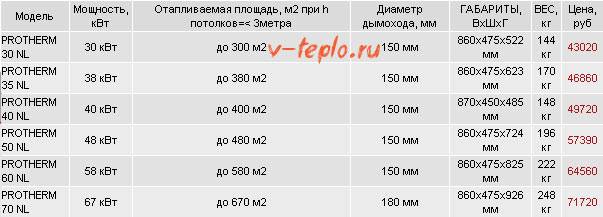

«Protherm Бизон 60 NL», 59.7 кВт
Серия чугунных напольных водонагревателей «Бизон NL» рассчитана на работу на дизельном топливе, мазуте, сжиженном или магистральном газе. Предусмотрены разъемы для подключения внешнего бойлера. В набор не входит горелка с вентилятором, клиент подбирает элемент в зависимости от используемого горючего. На передней части корпуса предусмотрен индикатор температуры жидкости в контуре, допускается установка внешнего регулятора для автоматизации работы системы отопления. Имеется встроенный тепловой предохранитель для защиты от перегрева.

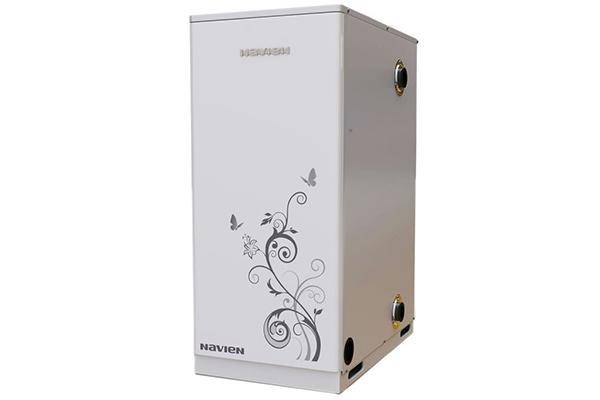

Navien LST 40KG, 40 кВт
Котел оборудован штатной системой подогрева топлива, обеспечивающей бесперебойную работу при низкой температуре воздуха. Оборудование предназначено для помещений площадью до 400 м², ставится на поверхность пола на регулируемые по высоте опоры. Предусмотрен выносной пульт управления с дисплеем, позволяющий настраивать режим работы с учетом особенностей здания. Для стабилизации функционирования использован микропроцессор SMPS, сглаживающий скачки напряжения в цепи питания и увеличивающий срок службы оборудования.
Navien LST 40KG оборудован системой подогрева топлива.
Navien LST 50KRN, 50 кВт
Предлагаемый компанией Navien дизельный котел на 50 кВт отличается компактным корпусом с рациональной схемой компоновки. Радиатор изготовлен из нержавеющей стали, в цепи подачи топлива предусмотрен фильтр со сменными элементами. Производительности хватает для обогрева помещений, имеющих площадь до 500 м². Преимуществом продукции является дублирование патрубков, что упрощает процедуру подключения.

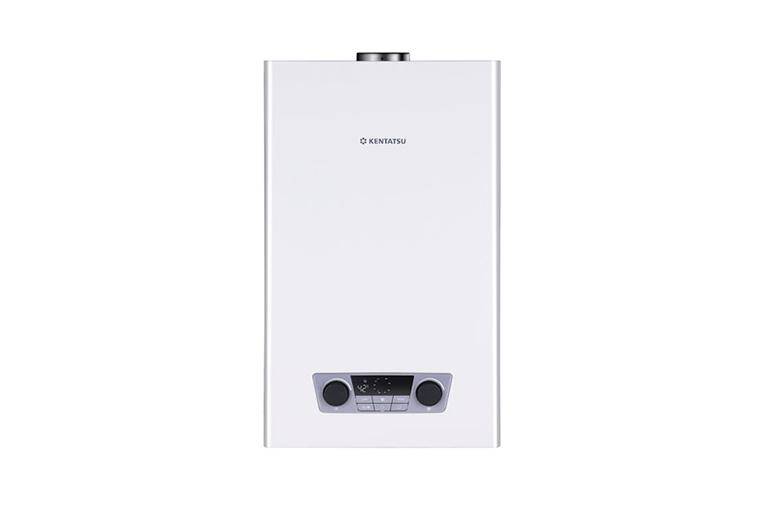

Kentatsu Norma 05, 48.8 кВт
Водонагреватель рассчитан на использование только природного газа, производительности хватает для обогрева домов площадью до 390 м². Топка не оснащена системой наддува, жидкость подается конвекционным путем. Преимуществом является способность прогрева теплоносителя на 60°С (пиковая температура на выходе +90°С). Для обеспечения работоспособности требуется подключение к бытовой сети переменного тока, предусмотрен стандартный набор систем безопасности. Отказ от использования жидкого горючего позволил снизить цену Norma 05 до 35 тыс. руб.
Kentatsu Norma 05 рассчитан на использование природного газа.
Sime Rondo 7 OF, 57.7 кВт
В топ водонагревателей с тепловой отдачей до 60 кВт входит серия Rondo 7 OF, не требующая постоянного подключения к электрической сети. Открытая топка снабжена радиатором, прогревающим воду до +85°С при давлении до 4 бар. Оборудование оснащено дымоходом диаметром 130 мм, жидкость циркулирует конвекционным путем. Владелец может использовать для работы как жидкое топливо, так и газ. Предусмотрен набор систем безопасности, выключающих подачу горючего при отсутствии тяги, прекращении горения, фиксации перегрева или резком снижении давления газа в магистрали.
Условия монтажа
Соблюдение требований к установке – залог долгой, эффективной и безопасной работы оборудования.
Котельная
Площадь помещения – не менее 7 м2. Стены, пол и потолок должны быть облицованы негорючими материалами. Обязательно наличие вытяжки, а при использовании открытой камеры сгорания – и приточной вентиляции. Котел нельзя устанавливать ближе 50 см от стен.
Дымоход
Дымоход должен иметь постоянное сечение, не меньшее, чем сечение выходного патрубка котла. Он должен отстоять не менее чем на 70 см от воспламеняемых материалов, а теплоизолированные участки – не менее 25 см.
Электросеть
Розетки и освещение котельной выводится на отдельную группу на распределительном щитке. Котел и циркуляционный насос подключаются через стабилизатор. При нестабильной электросети предусматривают устройство бесперебойного питания.
Источник материала + рейтинг лучших котлов:https://www.roofkey.ru/blog/otoplenie-doma/zhidkotoplivnye-kotly/
Лучшие известные производители и модели: характеристики и цены
Kiturami Turbo 13R
Самый распространенный и один из лучших жидкотопливных котлов для отопления частного дома в бюджетной ценовой категории. Это дизельная двухконтурная модель, первичный теплообменник – стальной, вторичный (для ГВС) – медный. Расход топлива у модели мощностью 13 кВт – 1,97 кг/час (2,25 л/час), довольно средний, но достаточный показатель. В целом модель характеризуется минимально необходимым набором узлов и минимально необходимой эффективностью работы, за счет чего удается удерживать одну из наиболее низких цен на рынке.
В то же время котел известен своей надежностью и беспроблемностью. Отдельно стоит отметить функционал, за эту цену в базовой комплектации имеется комнатный термостат – крайне полезное устройство, которое влияет не только на комфорт, но и на экономию. Имеются все минимально необходимые защитные системы и автодиагностика. Выпускается в версиях мощностью 13, 17, 21 и 30 кВт.
Ferroli ATLAS 32
Универсальный итальянский котел со сменяемой горелкой (дизель-газ). Известен высокой надежностью, чугунным теплообменником и КПД 94,3%. Пользователи любят отмечать крайне тихую как для жидкотопливного котла работу. Имеется защита от перегревания и замерзания, возможно подключение внешнего термостата, но в комплекте с котлом его нет.
Единственный недостаток заключается в отсутствии моделей малой мощности. Выпускается в версиях теплопроизводительностью 32, 47, 62, 78 и 95 кВт
Обратите внимание, что продается он, как правило, без горелки, которую нужно покупать отдельно. Дизтопливо – горелка SUN G, газ – горелка SUN M
ACV N3
Еще одна универсальная модель газ-дизель бельгийского производства. Дизельную горелку здесь также необходимо покупать отдельно, на эту модель можно установить горелки BMR 31, BMV 1FV, BMV 2FV. В отличие от предыдущего Ferroli здесь теплообменник из печной стали, однако на опыте других моделей к даже стальным теплообменникам от ACV никогда не возникало вопросов, как и ко всем котлам в целом. Производитель известен практичностью и абсолютно беспроблемностью котлоагрегатов. Однако и цена соответствующая, на наш взгляд завышенная, если бюджет строго ограничен, эта модель – не лучший выбор.
Имеются защиты от перегрева, отсутствия тяги, низкотемпературной коррозии, есть разъем под внешнее управление, но самого термостата в базовой комплектации нет. Присутствует теплоизоляция корпуса, владельцы отмечают низкий уровень шума горелок.
NORTEC B70 (WB 40)
Отечественная модель, сжигающая отработанное масло. Несмотря на небольшую стоимость как для котлов такого типа, сумма все еще является существенной и окупится лишь при использовании в большом частном доме (от 300-400 м2) с постоянным проживанием, покупка такого оборудования для дачи с временным проживания нерациональна. Помимо отработки способен сжигать мазут, печное топливо и даже сырую нефть. Модель мощностью 40 кВт потребляет до 4 л/час горючего.
С завода котел уже оснащен всеми необходимыми комплектующими топливного узла – насосом для перекачки, одноразовым топливным фильтром и топливозаборником. В оборудовании такого типа используются крайне износостойкие и прочные материалы, не вызывающие вопросы к надежности. В данной модели автоматика оснащена минимально необходимым функционалом: базовым набором систем защиты и возможностью устанавливать температуру в системе. В виду такой простоты с ней также не возникает проблем.
Стоимость: 146 000-175 000 руб.
Как работает жидкотопливный котел
О самой процедуре горения мы уже упомянули. Отметим лишь, что при горении прогреваются и стенки топки, вследствие чего греется вода в теплообменнике. Для вывода газов оборудуется дымоход. Когда газ в него попадает, он проходит ряд пластин-теплообменников, которые скапливают тепло и передают его в основной теплообменник. Эффективность отопления и КПД прибора от этого резко повышается.
Когда горит жидкое топливо, это сопровождается образованием сажи, что объясняется простыми химическими процессами
Именно по этой причине пользователь котла должен уделять особое внимание его обслуживанию. Требуется регулярная чистка топочной камеры от сажи, кроме того, нужно постоянно мониторить состояние вентиляторной горелки
Важная информация! Такая горелка не идет в комплекте с котлом, ее необходимо покупать отдельно. Благодаря этому котел можно собрать исходя из требований и пожеланий самого владельца. Более того, при необходимости горелку можно поменять на газовую, после чего котел превращается в газовый отопительный прибор.
Достаточно удобно, согласитесь. Особенно если рядом не пролегает газовая магистраль, а жидкое топливо используется временно. Сама горелка может быть двух типов:
- встроенная;
- съемная.
Возмжно вас так же заинтересует статья, о составлении режимной карты котла
Встроенные горелки устанавливаются «раз и навсегда», то есть, сменить тип топлива вы не сможете. Другое дело – съемные горелки, которые поистине делают данный прибор универсальным.
В целом, структура котла выглядит следующим образом:
- топочная камера;
- дымоход;
- теплообменник из чугуна или стали;
- вентиляторная горелка.
Классификация
В зависимости от возможностей нагрева воды котлы отопления на дизельном топливе подразделяются на
- одноконтурные, которые не предназначены для нагрева воды;
- двухконтурные с ТЭНом или накопительным бойлером.
Дизельные котлы могут иметь естественную тягу, когда газы удаляются через дымоход или принудительную.
Принудительная тяга обеспечивается дутьевыми вентиляторами и требует установки коаксиального дымохода (он построен по принципу «труба в трубе» — продукты сгорания выводятся через внутреннюю трубу, а воздух для горения — через наружную).
Особенность масляных котлов – наличие системы подогрева масла.
Практически все современные модели имеют автоматическое управление, встроенный термостат, датчики контроля работы, принудительный отвод продуктов сгорания.
Типы дымоходов
Дымоход – одна из наиболее важных частей тепловых, которая необходима для его нормального функционирования. Дымоход должен обеспечить выведение продуктов сгорания топлива из камеры сгорания дизельного котла. Различают дымоходы внутренние и наружные. Внутренние сооружаются внутри здания наверх, выводятся через потолочные перекрытия и крышу. Наружные монтируются вдоль одной из стен дома. Кроме того, различают индивидуальный и групповой дымоходы. Первый обслуживает один котел, второй, соответственно — работает с несколькими котлами.
Поскольку многие современные дизельные котлы в процессе сгорания топлива образуют низкую температуру газов на выходе котла, эта особенность предъявляет к дымоходам особые требования. Одно из них — диаметр дымохода должен быть не меньше, чем выходная горловина котла. У дымохода не должно быть изгибов и преград для выводимых газов. Также в дымоходе при работе не должен образовываться конденсат. Чтобы предотвратить образование конденсата, дымоходную трубу необходимо утеплить. Емкость для сбора конденсата обязательно монтируют в самой нижней точке дымохода. Дымоходы, высота которых более 4-5 м производятся из нержавеющей стали. Однако этот материал – достаточно дорогой материал. А кирпичная кладка в связи с образованием конденсата прослужит недолго.
На рынке товаров для отопительных систем появилась новая разработка — универсальная дымоходная система с проветриванием. Металлических деталей она не содержит, следовательно, не подвержена коррозии. Представляет собой такая дымоходная система облегченные бетонные блоки, внутри которых находится керамическая вставка. При монтаже блоки ставят друг на друга до необходимой высоты и склеивают специальным герметиком. Если говорить о стоимости, то такая дымоходная система близка по стоимости к дымоходу из нержавеющей стали хорошего качества.
