Центробежный насос или вихревой: какой лучше. Подробный разбор

Вся правда по видам скважинных насосов

Это будет самая короткая и скучная статья на сайте. Статья о видах насосах, применяемых для скважин.

Итак, насосы бывают трех типов — погружные, поверхностные

и те,которые вышли из строя ( печальная шутка ) .Погружные

предпочитают находиться в обсадной трубе скважины, непосредственно в воде.Поверхностные — страдают аквафобией, располагаются вне скважины, всасывание воды осуществляют с помощью х@бота ( шланга/трубы ) , опущенного в водоносный слой.

Погружные конструктивно

еще и делятся на :

*Слева — направо : поверхностный , вибрационный, винтовой, центробежный, вихревой.

Поверхностные,

к счастью практически все центробежные и немного вихревые .

Поверхностные насосы.

*Конструкция типичного представителя поверхностного насоса.

Применение поверхностных насосов для скважины ограничено небольшой глубиной

, с которой он может поднимать воду. Это всего 8 метров. Точнее не так. Существуют поверхностные насосы, которые осиливают глубину и до 50 метров ( с инжекторами ).Но разумная цена только до 8 метров, далее цены «конские», дешевле использовать погружные насосы. Но если у васабиссинская скважина ( узкая ) , то поверхностный насос — без альтернативы.

Поверхностному насосу необходимо какое-либо укрытие от осадков ( если конечно он находится не в кессоне, или в доме ). Насос шумный и со временем становится визгливым

, у автора он стоял в кессоне и нарушалаудиоидиллию даже в дальнем конце участка 20-ти соток.

Для начального запуска требует заливки воды

. Еслиобратный клапан слегка негерметичен , то такую манипуляцию возможно придется совершать регулярно. Автору однажды после недельного отсутствия на даче пришлось заливать в насос березовый сок — воды не было в доме ни грамма.

Вихревой насос

По сути, вихревой насос — это тот же вентилятор, но для жидкостей. Своеобразный «пропеллер» раскручивается и проталкивает воду в нужном направлении. Для этих целей между корпусом и рабочими лопастями остается зазор в 0,2 мм.

Определение

К вихревому типу относят агрегаты, предназначенные для откачки воды из скважин, водоемов или резервуаров.

Основным отличием от аппаратов центробежного типа является способ передачи жидкости — по касательной к рабочему колесу. Она двигается вместе с ним и под действием центробежной силы смещается к краю лопасти. Свое название вихревые насосы получили, благодаря небольшим вихрям, которые образуются на каждой лопасти вследствие такого движения.

Плюсы и минусы

Перечень достоинств подобных аппаратов достаточно велик:

  • небольшая стоимость. За счет простого устройства стоимость таких агрегатов намного ниже, чем у центробежных и вибрационных аналогов;
  • прочность. Из-за малого количества подвижных частей, подобные модели практически не ломаются. Если же помпа вышла из строя, то ее ремонт достаточно прост и дешев;
  • широкая сфера применения. Благодаря низкой стоимости и простоте ремонта, такие аппараты применяют не только в быту и сельском хозяйстве. Их используют даже в химической промышленности, для перекачки достаточно агрессивных и насыщенных газами жидкостей.

Недостатков у вихревых насосов не меньше:

  • низкий КПД. Обычно он не превышает 45–50%. Такие слабые показатели возникают из-за больших потерь энергии, возникающих из-за трения;
  • повышенные требования к составу жидкостей. Малый зазор между рабочим колесом и кожухом вносит свои коррективы. Такие агрегаты можно использовать только для жидкостей без твердых примесей. С их помощью можно полить приусадебный участок или откачать воду из бассейна, а вот для перекачки грязных, либо заиленных жидкостей — они не подходит;
  • слабое давление. Мощность таких моделей велика (могут перекачать большой объем за малый промежуток времени), чего нельзя сказать о давлении, которое они создают. С их помощью невозможно выкачать воду из глубокой артезианской скважины — допустимый предел абиссинская (не более 10 м). То же самое касается и горизонтальных направлений.

Несмотря на имеющиеся недостатки, вихревые насосы пользуются большой популярностью.

Как выбрать насос для скважины

Производительность . Не стоит гнаться за высокой производительностью помпы, если неизвестны возможности колодца или скважины. Дело в том, что наполнение у каждого источника воды сильно отличается. Очень хорошо, когда скважину делали профессионалы, после чего предоставили владельцу паспорт с необходимыми данными. Тогда производительность насоса выбирается меньше, чем наполняемость скважины. А вот для старых колодцев придется опытным путем определять объем воды, который поступает в единицу времени. Пропускная способность скважинных насосов колеблется от 1 до 10 куб. м/ч. Дачников способна полностью обеспечить водой помпа производительностью 1-3 куб м/ч.

Напор. Чтобы из крана текла вода с хорошим напором, а не тоненькой струйкой, необходимо учесть такой параметр, как максимальный напор. Его можно вычислить следующим образом. К глубине скважины (колодца) добавляется 30, и к полученному числу еще добавляется 10%

В случае 10-метровой скважины оптимальная величина напора будет 45 м.
Не все покупатели при выборе насоса обращают внимание на качестве воды. Если речь идет о подаче чистой жидкости из скважины, то подойдет любая модель с необходимым набором характеристик

А вот в случае загрязнения воды песком лучше отдать предпочтение винтовому насосу, который не выходит из строя от попадания внутрь твердых частичек.
Все насосы для скважин делятся на две группы: погружные и поверхностные. У них есть свои плюсы и минусы.

Погружные модели способны подавать воду с большой глубины. Поэтому их рекомендуют покупать владельцам скважин глубиной более 10 м. В этой категории насосов конкурируют между собой вибрационные, винтовые и центробежные установки. Самые доступные из них – вибрационные «ручейки» и «малыши». Но при длительном применении происходит разрушении скважины, заиливание колодцев. Поэтому не стоит жалеть денег, обслуживание скважины или колодца впоследствии окажется более дорогостоящим проектом.

Поверхностные модели способны всасывать воду только из неглубоких колодцев и скважин (до 10 м). Они хороши тем, что работают в помещении, их легко контролировать и обслуживать.

Не все, что дорого, идеально

Винтовые насосы появились позже центробежных, но быстро завоевали доверие и свое место как в сфере водоснабжения, так и в других областях. Трудно представить соревнование винта и пропеллера в перекачке смолы, битума или воздуха.

У каждого насоса есть свои допуски к среде, с которой он может работать, но в области воды у винтового и центробежного насоса равные стартовые позиции. Здесь не идет речь о стоимости, размерах и ремонтопригодности. Есть еще один очень важный момент.

К ламповой электротехнике человечество шло очень долго, к транзисторам – быстрее, к микроэлектронике – совсем быстро. Когда оборудование работало на лампах и уже появились транзисторы, был примечательный случай.

Что-то непредвиденное (импульс, радиация или вспышка на Солнце) поразило все транзисторные приборы в воинской части (противовоздушная оборона), и она “ослепла”. Благо, что в другой части не успели отказаться от ламп и цель была поражена своевременно.

Водоснабжение дома – это не граница государства, но неприемлем непредвиденный отказ от естественных благ цивилизации. Покупать авторитетный Grundfos, но иметь на непредвиденный случай цистерну для воды на крыше и туалет на улице – не выход из положения.

Идеально и всегда доступно создать безопасные и защищенные условия для работы насоса и делать это по ходу процесса его выбора

Не суть важно, какой фирмы будет винтовой или центробежный насос. Устройство и принцип действия этих агрегатов похожи, так что просто “примерьте” их к своим реалиям

Разделение насосов по типу артерий и колеса

В зависимости от размещения водной артерии, в продаже можно найти такие типы вихревых насосов:

  • Агрегаты с открытой артерией:
  • Насосы с закрытой водной артерией.

По типам рабочих колес, насосы делятся на:

  • Оборудование с открытым колесом;
  • Устройства с закрытым колесом.

Насосы закрытого типа оборудуются короткими лопастями. Всасывание жидкости осуществляется через специальный патрубок. Такие агрегаты обладают низким показателем кавитации. В связи со стыковкой продольного вихря и жидкой субстанции, темп движения воды на входе немного замедляется. С целью повышения свойств кавитации перед вихревым колесом подключается центробежная ступень. Такое оборудование получило название центробежно-вихревого. У этих агрегатов КПД немного выше, чем у вихревых насосов, и составляет порядка 48 %. Приборы такого рода широко применяются для систем водоснабжения и питания котлов.

Агрегаты с открытым колесом отличаются от приборов предыдущего типа большей длиной лопастей. За счет этого их показатели кавитации на порядок выше, что позволяет использовать их для выкачивания сточных вод в промышленности и коммунальных предприятиях.

В наши дни многие производители сочетают в насосах свойства и преимущества сразу нескольких видов оборудования. Благодаря этому, на современном рынке можно встретить вакуумный, воздушный и тепловой вихревой насос. Основная разница между этими приборами заключается в технических характеристиках и областях применения. Агрегаты первого типа успешно используются в химической промышленности для работы с газообразными веществами. Тепловые устройства нашли применение при обеспечении жидкостью различных паровых электростанций. Воздушные вихревые насосы используются с целью поддержания работы глубоких водяных скважин промышленного значения.

Вихревой насос – устройство и принцип действия


Вихревой насос высокого давления имеет достаточно простую конструкцию. Основной деталью его устройства является рабочее колесо, оборудованное лопастями. Оно располагается в прочном корпусе и фиксируется на валу. Между корпусом и колесом существует зазор, шириной не более 0,2 мм. Главное отличие между этими насосами и осевыми агрегатами заключается в методе подачи жидкости внутрь кожуха. В вихревых приборах жидкость подается по линии касания с рабочим колесом. Такое устройство вихревого насоса делает его более простым в эксплуатации и ремонте.

Принцип работы прибора заключается во вращении колеса вместе с жидкостью. На всасываемую воду воздействует центробежная сила вращения и всасывающая сила, которая образуется в пазах. Благодаря центробежной силе жидкость направляется в сторону периферии лопастей. В результате этого в пазах образуется разрежение, благодаря которому появляется сила всасывания. Когда она подавляет центробежную силу, вода начинает двигаться в сторону колеса.

Такая процедура повторяется до момента, когда силы воздействие не станут равными. В итоге на каждой из лопастей появляется вихрь, который увеличивает давление. Несмотря на довольно сложный принцип действия, конструкция вихревого насоса является предельно простой.

Разделение насосов по сферам применения

Область применения насосов очень широкая. Сегодня их используют практически во всех сферах: строительстве, промышленности, при добыче полезных ископаемых, при разработке систем пожаротушения. В малых масштабах также используются различные типы насосов, и область их применения варьируется от бытового использования для полива, до установки в системах водоснабжения и теплопередачи. В зависимости от сферы применения выделяют типы и виды насосов. Ниже представлены описания, их характеристики и разновидности.

Типы насосов

По целевому назначению:

  • погружные насосы;
  • поверхностные насосы.

По способу энергопитания:

  • электрические насосы;
  • жидкотопливные насосы.

В зависимости от типа воды:

  • для чистой воды;
  • для воды средней степени загрязненности;
  • для воды высокой степени загрязненности.

Типы бытовых насосов и область их применения

По области применения насосы делятся на бытовые и промышленные. Бытовые насосы бывают поверхностными и погружными. Для бытового использования чаще используют первый тип. Поверхностные насосы применяются для автономного водоснабжения частных домов, полива прилежащей территории, откачки воды из подвалов и прудов, повышения давления при автономной подаче воды в частный дом.

Существует четыре типа бытовых насосов:

Описание и характеристики насосов

Существует 2 вида насосов: поверхностные и погружные. Поверхностные насосы устанавливаются на уровне земли, в скважину или яму опускается шланг. Если насос оборудован автоматической системой включения-выключения при подаче воды, то он называется станцией. Насосы погружного типа включают в себя: дренажные насосы, фекальные, циркуляционные, насосы, установленные в колодцах и скважинах.

Разновидности насосов по конструкции

По конструкции все насосы различаются между собой. Они могут быть вертикальные и горизонтальные. Все насосы отличаются своей сборкой, в зависимости от модели в них могут быть использованы лопатки, лопасти, винты.

Конструкция и предназначение центробежно-вихревого насоса

Хотя центробежные и вихревые насосы относятся к одной группе, между ними существуют определенные различия. Вихревой насос имеет более компактные размеры, но при работе издает больше шума. Его стоимость несколько ниже, но производительность и создаваемый напор воды – значительно выше показателей центробежных установок. Сочетание моделей в одном устройстве компенсирует недостатки одного и подчеркивает достоинства другого оборудования.

В двухступенчатой конструкции центробежно-вихревых насосных устройств находится два рабочих колеса, включающихся в работу одновременно или последовательно в зависимости от модели. Перекачиваемая жидкость попадает вначале на расположенное первым центробежное колесо, создающее небольшое рабочее давление. Далее она поступает к вихревому колесу, увеличивающему напор в несколько раз. Результатом служит высокий показатель напора выходящей воды (до 190 метров) при относительно небольшой ее подаче, составляющей не более 37 кубометров в час.

Жидкость перемещается между колесами по специальному проводному каналу, находящемуся в крышке насосного агрегата. Центробежное колесо внутри корпуса фиксируется во избежание возможного осевого перемещения, а конструкция вихревого колеса обычно предусматривается плавающей. В некоторых моделях оба элемента располагаются на одном валу в общем корпусе. Вихревое колесо имеет отверстия, что позволяет при работе уравновешивать осевое усилие.

В комплект насосного оборудования входят электродвигатели, а специализированные установки дополняются взрывозащищенными вариантами моторов.

Буквенное обозначение центробежно-вихревых насосов выглядит как ЦВ. Третья буква соответствует разновидности конструкции. К примеру, насос ЦВК относится к консольному типу оборудования, а ЦВС – к самовсасывающему. Следующие за буквами цифры отвечают за показатели подачи жидкости (л/с) и ее максимального напора (м). Далее указывается:

  • материал проточной части, определяющий прочность изделий (для ЦВ насосов – это серый чугун);
  • вид уплотнения;
  • климатическое исполнение.

Следует отметить, что центробежно-вихревой насосный агрегат обладает чуть большим КПД, чем обычный вихревой насос для воды.

ЦВ установки чаще всего используют для обеспечения работы маломощных котлов, подачи жидкостей или питьевой воды для небольших объектов в условиях горной местности, где без большого напора обойтись практически невозможно, а также при поднятии жидкости из низкорасположенных насосных станций. Перед запуском центробежно-вихревого насоса на самовсасывающем трубопроводе необходимо открыть задвижку. Без наполнения рабочей камеры перекачиваемой жидкостью пуск оборудования категорически не допускается. Также должна быть включена система охлаждения.

Центробежно-вихревые насосы выпускают в соответствии с нормативами ГОСТ 10392-89, где прописано, что данные устройства предназначаются для перекачки безопасных жидкостей в температурном режиме от -15 до +105 градусов по Цельсию. Здесь же, в зависимости от типоразмеров насосов, указываются дополнительные расчетные параметры, определяющие:

  • максимальную высоту всасывания;
  • кавитационный запас;
  • КПД;
  • частоту вращения;
  • массу.

В ГОСТ приведены условные данные, исходящие из оптимального режима работы ЦВ насосов при температуре перекачиваемой жидкости около 20 градусов. Для других случаев предусматриваются допуски и отклонения. Более точные параметры и характеристики указываются в технической документации индивидуально для каждой конкретной модели центробежно-вихревого насоса.

Назначение и особенности

Скважинные насосы наших дней делятся на погружной и поверхностный виды. Вторые являются более мощными, имеют роторы, отвечающие за подкачку жидкости. Всасывание происходит через рабочую камеру. Невзирая на мощность, такие устройства не отличаются высокими показателями производительности, так как они способны откачивать воду с глубины до десяти метров. Погружной скважинный агрегат находится под поверхностью воды на протяжении всего времени эксплуатации.

Более мощный винтовой скважинный насос способен выкачивать воду с глубины 50-100 метров. Винтовые насосы для скважин по праву считаются одними из лидеров в своем сегменте. В отличие от центробежных изделий, скважинный винтовой аппарат качает жидкость посредством «Архимедова винта».

Преимущество винтовых устройств над центробежными установками легко можно увидеть, если выкачиваемая жидкость имеет высокий уровень засорения. Так, выкачка воды центробежным насосом осуществляется благодаря вращению крупной крыльчатки или колеса, что приводит в действие движение жидкости и создает завихрения в камере с давлением. В ходе данного процесса отдельные детали и узлы системы часто засоряются мелкими предметами, песком и прочим мусором.

Шнековый же винт почти не поддается загрязнению, так как мелкие отходы и песок попросту не задерживаются в двигателе, не забивая тем самым пространство для перемещения перекачиваемой жидкости в трубопроводе и насосном оборудовании. Этой особенностью, к слову, могут похвастаться только агрегаты винтового типа.


Устройство винтового скважинного насоса

Кроме того, винтовые глубинные насосы, наращивая скорость вращения мотора и ротора, увеличивают только собственную производительность и никоим образом не влияют на давление водяного столба на выходе, что выгодно отличает их от конкурентов. Данное преимущество позволяет применять такие устройства не только для работы с водой или другими более-менее «чистыми» жидкостями, но и для перекачки производственных жидких веществ, масел, нефтяной продукции и тому подобное.

Уровень производительности подобного рода оборудования можно приблизительно оценить по протяженности шнекового винта – чем он длиннее, тем выше производительность. Некоторые модификации винтовых насосов могут быть оснащены винтами, однако большинство моделей оборудуются одним.

Продолговатая форма шнекового винта отлично вписывается в интерьер на фоне дизайна таких устройств, который выполнен в виде удлиненной капсулы. Также такие виды насосов легко отличить от других по диаметру трубы. Винтовой глубинный электронасос зачастую имеет пропускное отверстие диаметром от 15 см.

Характеристики и виды

Говоря о видах винтового насосного оборудования для колодцев и скважин, можно выделить несколько наиболее распространенных видов: стандартные и глубинные.

Глубинные изделия выделяются наличием удлиненного шнека, который необходим для корректной работы аппарата. Такие устройства оптимально использовать для выкачивания воды из артезианских скважин, глубина которых может достигать ста и более метров. Не смотря на высокую цену глубинных аппаратов, они демонстрируют надежность, мощность и высокую производительность.


Схема винтового насоса

Выбирая насос для колодцев или для скважин с небольшой глубиной, следует отдать предпочтение стандартному виду. Данный вид отлично подходит для добычи воды из песчаных водянистых слоев, глубина которых не превышает 20-30 метров. Стандартный винтовой скважинный насос поддерживает стабильный уровень давления и сравнительно успешно справляется с мелкими загрязнениями.

Среднестатистический агрегат должен обладать производительностью порядка 1,5-2,5 кубометра воды за один час. При этом оптимальная температура жидкости, в которой насос может длительно и беспрерывно выполнять свои функции, находится в районе +3-+45 градусов. Промышленное оборудование аналогичного предназначения способно переносить более высокие диапазоны температуры.

Мощность двигателя, которым оснащен средний винтовой насос для скважин зачастую не превышает 1-1,5 кВт, а напряжение электросети, рекомендованное для бесперебойной работы электронасосов большинства модификаций, должно находиться в районе 220 Вольт. Корпус изделия должен быть выполнен из нержавейки с применением пластика, нанесенного точечным способом. Детали, находящиеся внутри корпуса должны быть герметизированы резиновыми прокладками, посаженными на силикон.

Виды промышленных насосов

В промышленности используются насосы разных типов. Основные виды насосов, используемые на различных предприятиях:

  • многоступенчатые;
  • маслонасосы шестеренные;
  • насосы химические погружные;

Промышленные насосы используются в различных областях

  • в легкой промышленности;
  • в химической промышленности;
  • в строительстве;
  • в машиностроении;
  • при добыче полезных ископаемых.

Вид и тип насоса выбирается в зависимости от нужд предприятия, свойств и качества перекачиваемой жидкости.

К наиболее популярным относятся глубинные насосы, так как широко используются в бытовых и промышленных целях. Их легко монтировать при установке систем водоснабжения и отопления, они используются для забора воды из скважин, в отопительных системах.

Основные виды насосов по типу подводимой энергии:

  • насосы, работающие за счет механической энергии;
  • водоструйные насосы;
  • насосы, работающие за счет сжатого пара или газа.

К насосам, работающим за счет механической энергии, относятся поршневые насосы, пропеллерные, винтовые, центробежные и ротационные. Несмотря на одинаковый принцип действия, эти насосы сильно отличаются по конструкции. Водоструйные насосы – элеваторы, эжекторы, работают за счет подачи жидкости на лопасти колеса.

Использование поверхностных агрегатов, их виды

Это оборудование широко применяется для водоснабжения частных домов и небольших коммерческих объектов как самостоятельно, так и для поддержания давления в комплексе с другими видами аппаратов.

Самостоятельно поверхностное оборудование способна перекачивать жидкости из колодцев, скважин малой глубины и водоёмов на высоту, не превышающую восьми метров. При этом их монтаж производится без погружения аппарата в жидкость.

Поверхностным насосам свойственно несколько положительных особенностей:

  • небольшие размеры;
  • малый вес;
  • лёгкость монтажа и демонтажа.

Прежде, чем применять такой агрегат, в него заливается жидкость, которую собираются перекачивать. Кроме того, наполнен должен быть и шланг, идущий от ёмкости к насосу.

Основными разновидностями в этой классификации являются центробежные и вихревые.

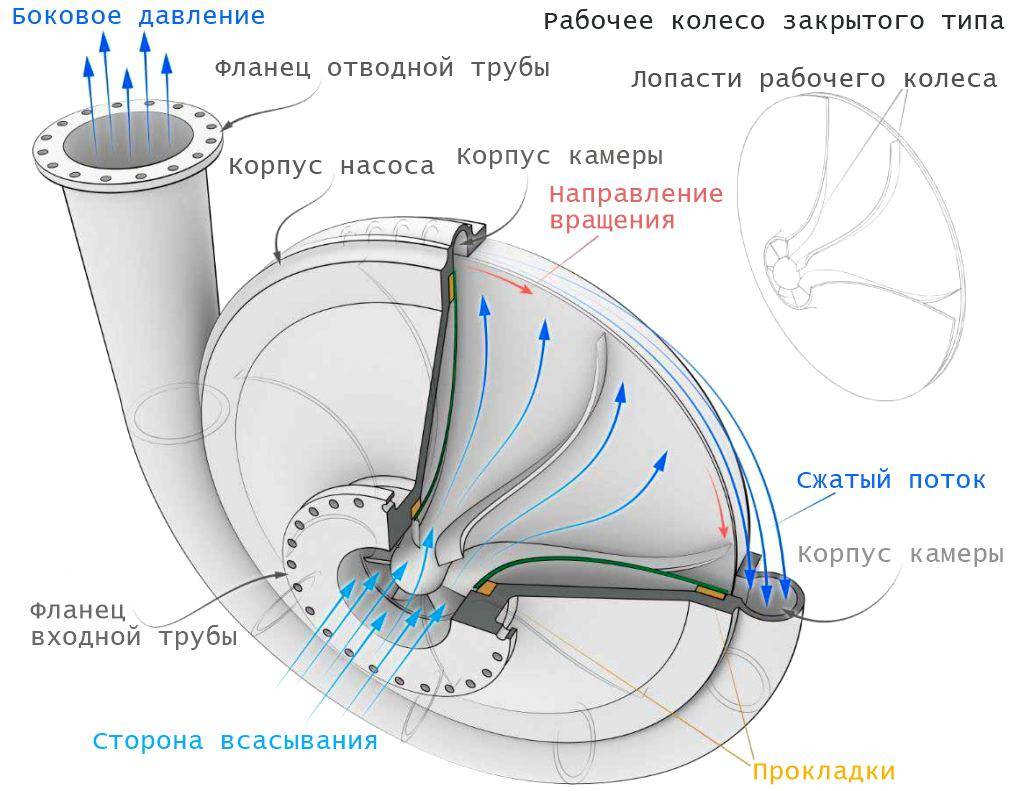

Центробежные

Что касается центробежных агрегатов, то основная задача, которую они решают, заключается в откачке воды, чистой, либо содержащей небольшую массовую долю примесей, из ёмкостей или водоёмов, имеющих глубину не более девяти метров.

Одним из самых значимых отличий данного оборудования является возможность их эксплуатации при наличии в системе пробок и пузырьков из атмосферного воздуха, благодаря чему центробежные насосы для воды часто используют для обслуживания индивидуальных систем водоснабжения. Но, по причине наличия нескольких ступеней такие агрегаты обходятся дороже вихревых.

Корпуса могут изготавливаться из различных материалов:

  1. Пластика. Агрегат очень лёгкий, не поддаётся коррозии и стоит дешевле других. Однако для него имеются более строгие ограничения по температуре, при которой возможна эксплуатация (+ 50 °С), перекачивать с его помощью можно только воду, да и от повреждений в результате механических воздействий защита у них хуже.
  2. Нержавеющей стали. Агрегат с таким корпусом очень надёжен и имеет широкий спектр использования.
  3. Чугуна. Такие аппараты создают меньше шума и надёжны.

Возможно, вас заинтересует статья о консольных центробежных аппаратах.

Подробная классификация центробежных насосов описывается в этой статье.

Вихревые

Главные отличия таких агрегатов — это больший уровень напора и объём подачи жидкости при той же мощности.

Следовательно, они имеют меньший размер, экономят электрическую энергию, а также их можно использовать в условиях ограниченного пространства. Кроме того они могут перекачивать смесь жидкости с газом.

Однако есть у них и отрицательные стороны:

  1. Они отличаются высокой чувствительностью к твёрдым частицам, небольшое количество которых может привести к быстрому износу рабочего колеса.
  2. Низкий уровень КПД, в пределах 45 %. По этой причине вихревые агрегаты большой мощности не изготавливаются. Максимальная мощность таких агрегатов достигает 25 кВт, при напоре в 240 метров.

Возможно, вас также заинтересует статья о центробежных самовсасывающих насосах.

О порядке действий при монтаже, обвязке и испытаниях центробежного оборудования читайте эту статью.

Насосы винтовые

При выборе устройств учитывают механизм действия. Винтовой агрегат функционирует на основе принципа выталкивания воды винтами, которые вращаются внутри корпуса с канавками. В результате жидкость захватывается в небольших количествах и поднимается наверх. Такие устройства могут эксплуатироваться в разных средах: вязких, текучих, химических реагентах. Однако не рекомендуется использовать их для перекачивания жидкостей, содержащих крупные или жесткие фракции, что может стать причиной быстрого износа узлов механизма.

Винтовые насосы подходят для установки в гидротехнические сооружения небольшого диаметра. Они отличаются более низкой ценой, могут поднимать воду с разной высоты. Коэффициент полезного действия у них ниже, чем у аналогов, поэтому агрегаты затрачивают больше электроэнергии, что способствует увеличению расхода энергоресурсов. Учитывая, что такие устройства быстро выходят из строя при работе с жидкостями, содержащими песок, следует учесть возможность ремонта. Стоимость ремкомплекта винтовых насосов ниже по сравнению с аналогами.

Чтобы увеличить срок службы таких агрегатов, необходимо обеспечить защиту механизма от ила и песка. Для этого предусматривается система фильтрации. Винтовые устройства называются еще шнековыми. Основное предназначение — установка внутри гидротехнического сооружения. Если необходимо поднимать воду с большей глубины, приобретают погружные модели такой техники.

Винтовой насос.

Преимуществом устройств является способность обеспечивать напор существенной силы, жидкость при этом вылетает на расстояние от 50 м. Агрегат, оснащенный шнеком, в данном случае характеризуется высокой скоростью работы. Это позволяет быстро поднимать жидкость, т. к. шнек вращается интенсивно.

Винт агрегата данного типа соединен с приводным валом, который подключен к двигателю. Когда устройство включается, вал вращается, одновременно приводится в движение шнек и начинает поднимать воду со дна скважины

Важно, чтобы устройство располагалось внутри гидротехнического сооружения на расстоянии не более 5 м от нижней точки

Если необходимо поднимать жидкость с большой глубины, а также важно обеспечить высокую производительность техники, следует рассматривать крупногабаритные устройства. Чем больше длина шнека, тем сильнее напор воды

Такие модели подходят для установки в скважины. В данном случае диаметр корпуса достаточно маленький, что позволяет пропустить агрегат через обсадную трубу.

Распространенные модели винтовых насосов

Устройства данной группы отличаются по основным параметрам, поэтому необходимо изучить характеристики наиболее популярных агрегатов:

Модели винтовых насосов.

  1. Вихрь СН-60B 68/3/8. Стоимость насоса — 4900 руб. Мощность составляет 370 Вт. Устройство поднимает воду на высоту до 60 м. Его производительность — 25 л/мин. Недостатком является отсутствие функции сухого хода. Значит, если уровень воды в скважине снижается, происходит перегрев насоса, т. к. он не может самостоятельно останавливаться при осушении гидротехнического сооружения. Диаметр агрегата — 75 мм. Его можно использовать для работы с жидкостями, температура которых не превышает +35°С.
  2. AquamotoR AR 3QGD1,95-90 AR151019. Стоимость данной модели — 6000 руб. Агрегат отличается мощностью 550 Вт. Преимуществом является существенная высота подъема воды — 90 м. Производительность устройства — 32,5 л/мин. Конструкцией не предусмотрена защита от сухого хода. Диаметр насоса — 75 мм. Допустимая глубина погружения — 30 м. При этом минимальный диаметр скважины составляет 100 мм. Агрегат выдерживает давление 9 атм. Он может использоваться для перекачивания жидкости, температура которой составляет +1…+35°С.
  3. ALBA 4QGD2,1-170 AL161007. Это устройство можно приобрести за 7000 руб. Его отличает мощность 750 Вт. Преимуществом является большая высота подъема воды — 170 м. При этом производительность составляет 56,6 л/мин. Агрегат может погружаться на глубину до 30 м. Защита от сухого хода отсутствует. Диаметр составляет 100 мм. Насос выдерживает давление в пределах 17 атм. Его можно эксплуатировать при температуре +4…+35°С.

Особенности применения вихревых насосов

Насосы используются для самых разных задач: в бытовой сфере для организации полива или водоснабжения на участке, в промышленности для откачивания воды из скважин, для перекачки газообразных и летучих веществ, в коммунальных хозяйствах в качестве насосов в небольших котельных. Все насосное оборудование можно поделить на несколько видов, которые отличаются устройством, назначением и характеристиками. Ниже будут рассмотрены особенности вихревых насосов, получивших довольно широкое распространение.

Насосы используются для самых разных задач: в бытовой сфере для организации полива или водоснабжения на участке, в промышленности для откачивания воды из скважин, для перекачки газообразных и летучих веществ, в коммунальных хозяйствах в качестве насосов в небольших котельных. Все насосное оборудование можно поделить на несколько видов, которые отличаются устройством, назначением и характеристиками. Ниже будут рассмотрены особенности вихревых насосов, получивших довольно широкое распространение.

Разновидности вихревых насосов

Такое насосное гидрооборудование может быть:

  1. Открыто-вихревым. Здесь устанавливается рабочее колесо удлиненной формы. Оно имеет уменьшенный размер диаметра.
  2. Закрыто-вихревым. Здесь устанавливаются короткие лопатки рабочего колеса. Они расположены под разными углами. Величина диаметра внутренней камеры и имеющегося рабочего колеса одинаковы.

Насосы различаются по тому, как они расположены относительно перекачиваемой жидкости. По данному критерию выделяют вихревое оборудование:

  1. Погружного типа. Оно постоянно находится в воде. Применяется в различных целях. Способно перекачивать не очень вязкие жидкости.
  2. Поверхностного типа. Должны быть расположены недалеко от источника и защищены от попадания влаги. Это оборудование в основном используется для бытовых целей.

На сегодняшний день производители выпускают совмещенное гидрооборудование.

  • Насосное гидрооборудование свободно-вихревого типа. Этот гидронасос может перекачивать очень загрязненные жидкости. Также используется для обслуживания очистных сооружений и для бурения скважин.
  • Насосное гидрооборудование центробежно-вихревого типа. Такой гидронасос перекачивает жидкость, имеющую высокую температуру. В конструкции есть 2 специальных колеса. Имеет высокую производительность.
  • Насосное гидрооборудование вакуумного типа. Может откачивать газ. Оно отличается простотой использования и проведения технического обслуживания. Могут использоваться как тепловой аппарат. Им сушат стеклотару. Применяют для аэрации различных водоемов.

К недостаткам относятся следующие параметры:

Вихревой всасывающий насос

Такой вид подходит только для чистой воды

Важно! Нельзя устанавливать его, если в жидкости могут находиться твердые частицы или вязкие среды. Это приведет к скорой поломке. По строению вихревая модель мало чем отличается

Также работа осуществляется за счет колеса с лопастями, которые вращаются около канала. Вода по винтовой траектории поступает по специальной трубке при вращении колеса. Возникают давление и энергия, которые поднимают жидкость на определенный уровень. После удаления воздуха дальнейшее перемещение воды проводится по центробежному механизму, описанному выше

По строению вихревая модель мало чем отличается. Также работа осуществляется за счет колеса с лопастями, которые вращаются около канала. Вода по винтовой траектории поступает по специальной трубке при вращении колеса. Возникают давление и энергия, которые поднимают жидкость на определенный уровень. После удаления воздуха дальнейшее перемещение воды проводится по центробежному механизму, описанному выше.

Вихревой всасывающий насос следует проверить на работоспособность перед покупкой

Достоинства таких моделей:

  • Небольшой размер;
  • Сильный напор;
  • Простая установка и легкий монтаж.

Но эти преимущества не делают вихревой насос популярным из-за его существенных минусов.

Достоинства таких моделей:

Лучшие погружные аппараты

В отличие от поверхностных, погружные насосы опускаются непосредственно в резервуар с водой, будь то обычный колодец или скважина. Козырем погружных насосов является их бесшумность, а минусом — трудность обслуживания и более высокая цена за водонепроницаемость.

Особенности открыто вихревой конструкции заключаются в следующем:

Магия центробежной силы

Центробежная сила направляет воду из входного отверстия в выходную трубу простым вращением крыльчатки. Рабочее колесо (крыльчатка) имеет лопасти, которые разгоняют воду, создавая давление в определенном направлении.

Конструкция рабочего корпуса колеса позволяет воде «самостоятельно» набирать скорость и вылетать под давлением в нужном направлении.

Простота, надежность и эффективность центробежной силы сделала насосы, которые ее используют, предпочитаемыми в мире гидравлики.

Общая схема центробежного насоса для воды представлена ниже. Возможности насоса определяются его конструкцией.

Рабочее колесо может быть закрытого, полуоткрытого и открытого типа. Оно может быть закреплено на валу двигателя консольно или симметрично. При консольном исполнении всасывающее и напорное отверстия располагаются перпендикулярно, при симметричном – параллельно.

В первом случае вал удерживается подшипниками только с одной стороны, во втором – с обеих. Передача вращения может осуществляться непосредственно от двигателя или через муфту.

Рабочее колесо может быть одно и это будет одноступенчатый насос. Рабочих колес может быть несколько и тогда процесс формирования давления в выходном отверстии будет многоступенчатым, а результат – лучшим.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
