Лотки для ливневой канализации и их виды

Устройство и типы ливневой канализации

В состав системы отведения осадков входит большое количество компонентов, каждый из которых предназначен для выполнения определенных целей:

  • дождеприемники для сбора воды – поддоны, воронки, линейные лотки;
  • элементы, служащие для перемещения воды к ливневым колодцам или другим пунктам назначения – трубы, желоба, пластиковые или бетонные лотки для ливневой канализации;
  • смотровые колодцы, служащие для наблюдения за всей системой;
  • специальные фильтры, которые удерживают различный мусор, попадающий в систему с водой, и уберегают ее от загрязнения.

Схема монтажа пластиковых и бетонных лотков

Все эти элементы достаточно просто объединяются в единую систему, тип которой зависит от особенностей территории или личных предпочтений. Ливневая может быть проложена на небольшой глубине в грунте, или же смонтирована по поверхности.

По способу сбора воды, ливневая может быть точечной или линейной. В первом случае дождеприемник монтируется под землей с выходом под водостоком. Отверстие, через которое в систему поступает вода, обязательно должно быть защищено специальной решеткой, чтобы в него не попадал различный мусор. Линейная монтируется на поверхности и представляет собой траншеи небольшой глубины, созданные для установки водоотводных лотков. Во втором случае решетки для водоотводных лотков прокладываются по всей протяженности системы и выполняют ту же защитную функцию, что и в точечной канализации.

Точечная система хороша в том случае, когда дождевую или талую воду необходимо отводить только с поверхности крыши. Если же вам нужен эффективный водоотвод с большой территории, то имеет смысл устройство линейной системы, так как она способна охватить большую территорию, а ее монтаж относительно простой.

Обратите внимание! При обустройстве ливневой канализации любого типа следует учитывать, что лотки обязательно должны быть уложены под уклоном в ту сторону, в которую планируется отвод воды

Конструкция лотка ливневой канализации

Установка ливневых лотков

Чтобы самостоятельно смонтировать ливневую канализацию и установить пластиковые водоотводные лотки с решетками на своем приусадебном участке, надо следовать следующей инструкции:

  1. В соответствии с проектом канализации в необходимых местах выкопать траншеи под ливневые лотки. Не стоит забывать, что для обеспечения самотечности жидкости ливневая канализация монтируется с соблюдением уклона.

Оптимальный угол наклона одного метра ливневого лотка составляет 10 мм.

  1. Максимально уплотнить нижний слой грунта.
  2. На дно траншеи выложить слой песка, который будет служить в качестве дополнительного дренажа.
  3. Под пластиковый лоток в обязательном порядке делается бетонное основание шириной не менее 100 мм. Целесообразнее из прочного бетона сделать не только основание для пластикового лотка, но и таким же образом укрепить стенки траншеи. В этом случае грунт под воздействием разницы температур не будет сильно надавливать, и как следствие, ломать стенки лотка.
  4. В бетонную «коробку» устанавливается лоток.
  5. Желоб лотка лучше всего закрыть решеткой, чтобы избежать попадания в канализационную сеть мусора крупных размеров. Водоприемная решетка должна находиться на 3 мм – 5 мм ниже уровня земли или земельного покрытия.

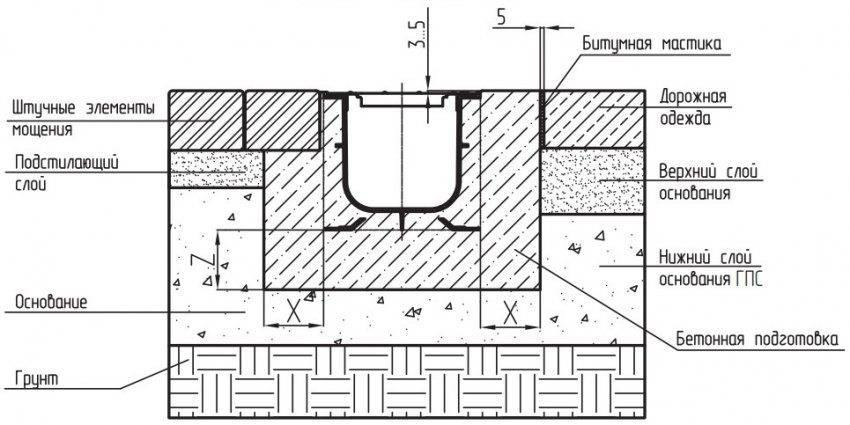

Схема установки лотка из пластика

Между собой лотки соединяются при помощи специальных пазов, предусмотренных конструкцией. Чтобы не запутаться в схеме установки, на каждом лотке нарисовано направление, по которому должна двигаться вода. Стыки лотков обрабатываются специальным составом – герметиком, для обеспечения их непроницаемости.

Система отвода дождевых вод будет выглядеть приятнее, если каждый лоток закрыть специальной решеткой. Лоток водоотводный с решеткой чугунной, стальной или пластиковой устанавливается по одинаковой схеме.

Если правильно рассчитать размер ливневого лотка, выбрать наиболее подходящий в конкретных условиях материал и установить канализационную ливневую систему по всем правилам, то никакой дождь не сможет затопить приусадебный участок и испортить настроение его обитателей.

Выбор ливневых лотков

Любую канализационную систему надо спроектировать. Имея определенные навыки сделать это можно самостоятельно, но целесообразнее обратиться за помощью к специалистам.

При выборе дождевых лотков надо учесть:

  • вес и размеры водоотводных лотков;
  • особенности материала, из которого они изготовлены;
  • высоту дождевых лотков. На этот фактор влияет предполагаемое количество ливневых вод, которые необходимо отвести с участка.

Для строительства ливневой канализации на приусадебных участках, в парках или зонах отдыха, причем в местах, где не ездят автомобили, применяются различные вариации пластиковых лотков. Если ливневка прокладывается около автодорог, в промышленных зонах или в аэропортах, то используются более прочные бетонные лотки.

Расчет лотка

Ливневые лотки с решетками выпускаются со стандартной длиной. Ширина и высота лотка подбирается исходя из количества сточных вод, которые он должен пропускать. Объем сточных вод рассчитывается по формуле:

Q = q20 ∙ F ∙ φ, где

  • Q – расчетная величина (объем воды);
  • q20 – коэффициент, характеризующий объем осадков в регионе установки канализации (данный показатель можно найти в региональных СНиПах);
  • F – площадь участка, для которого планируется отведение ливневых вод;
  • φ – коэффициент водоотведения, зависящий от покрытия, примененного на участке (для участка с асфальтовым покрытием – 0,95; с преобладанием цементного покрытия – 0,85; если на участке земля покрыта гравием, песком или щебенкой, то коэффициент составляет 0,40).

Пренебрегать расчетами не рекомендуется. В противном случае ливневая канализация не будет правильно функционировать и справляться с отводом жидкости в сильные дожди или период обильного таяния снега.

Особенности конструкции

По форме и геометрическим характеристикам сечения лотки подразделяются:

1. Коробчатые (К) – бетонный корпус и верх, прикрытый ливневой решёткой. Самые популярные в строительстве.

Если посмотреть на такой бетонный дренажный лоток в разрезе, то чаще всего конструкция имеет П образное сечение. Можно встретить в описании и U форму.

Допустимы радиусы скругления, а также небольшие уклоны стенок.

2. Щелевые (Щ) – закрытые лотки с узкими щелевыми отверстиями для пропуска воды.

2. Бордюрно-щелевые (БЩ)– профиль закрытого типа с одной полосой для стока дождевой воды.

3. Открытые лотки (O) – открытые лотки представляют собой конструкцию только из корпуса с открытым верхом.

Материал для водоотводного лотка подбирается из водонепроницаемых и прочных марок бетона. Для армирования выбирают арматурную сталь в соответствии с требованиями стандартов и норм строительства.

⇒ Открытые лотки нуждаются в дополнительных комплектующих: специальных пескоуловителях и защитных решётках.

ГОСТ 32955-2014

На лоток водоотводный из бетона действует стандатный государственный документ — ГОСТ 32955-2014, который содержит основную информацию по изделию. В нём определены конструктивные схемы, требования к материалам и условиях эксплуатации.

Полное название ГОСТ 32955-2014. Дороги автомобильные общего пользования. Лотки дорожные водоотводные. Технические требования

ГОСТ — основной документ при проектировании и подборе лотков для ливневого водостока.

Бетонные лотки с решетками

Лоток железобетонный водоотводный комплектуется решетками. Чугунные, стальные или пластиковые решетки устанавливаются сверху на бортики. В ряде номенклатур предусмотрены специальные упоры для лучшего крепления решетки.

Основная задача решетки – защитить ливневую систему водоотвода от попадания крупного мусора. Пластиковые пакеты – бич современной ливневой канализации. Они плотно забивают и сам лоток и пескоуловитель. Таким образом, выводят из строя водоотвод в данной местности.

Сложно представить пешеходную или автомобильную дорогу без бетонного лотка с решеткой. Открытые конструкции приводят к травмам пешеходов и велосипедистов, а также небезопасны для автомобилей. Застрявшее колесо в открытом лотке может вызвать большие неприятности.

Решетки, также как и лотки подбираются по классам нагрузки. Бетонные лотки высокого класса прочности комплектуются в основном чугунными «крепкими» решетками. Для класса А – С допустимы и пластиковые решетки.

Обычно, производители предлагают бетонные лотки в комплекте с решетками по сниженной цене. Купить бетонный водоотводный лоток дешевле в сборе в решеткой.

Пескоуловители к дренажным лоткам

Лотки ливневого водоотвода обязательно комплектуются пескоуловителями. В общем случае, пескоуловитель – узел, особой конструкции который очищает дождевые, сточные и талые воды от грязи и песка.

В дорожном строительстве, форму пескоуловителей называют колодцами. Обычно это самостоятельный элемент дренажной системы.

Виды лоточных устройств

Лотки подразделяются на классы, которые определяют степень их нагрузки. Некоторые устройства способны выдержать вес в сотни килограммов. Такие лотки устанавливаются во дворе частных домов, на тротуарах, в местах, где не используется очистительная техника.

Некоторые конструкции выдерживают вес в десятки тонн. По материалу изготовления лотки делятся на:

  • бетонные;
  • пластиковые;
  • полимербетонные;
  • полимерпесчаные.

Бетонные являются устаревшим видом ливневой системы. Материал характеризуется главной характеристикой контактирования с водой, от чего покрытие становится прочнее. Недостатком является крупногабаритные размеры самой конструкции, что влияет на их выбор. Устанавливая бетонные лотки для ливневой канализации, их оснащают решеткой для слива. Конструкция является самой надежной и прочной в использовании.

Полимербетонные – данный материал отличается дорогой стоимостью, в сравнении с пластиковыми изделиями, но они дешевле, чем бетонные. Полимербетонные конструкции имеют водоотталкивающую особенность, широко применяются для оборудования ливневок на зданиях административного типа или бытовых применений.

Полимерпесчаные – конструкция долговечна в применении благодаря составу полимера и песка. Лоток из такого материала содержит гладкую поверхность, из-за чего его решетки и боковые стенки не засоряются осадочными частицами. Изделия имеют небольшой вес, прочны и надежны.

Классификация ливневой канализации

Системы классифицируют на основе способа отведения воды и типа конструкции.

Виды систем по способу отвода вод

С учетом этого параметра выделяют такие типы ливневой канализации:

Смешанная система ливневой канализации.

  • Закрытые. Отличаются самым сложным строением. При неправильном выполнении гидравлического расчета система функционировать не будет. Вода попадает в лотки и дождеприемники, после чего перемещается по ряду каналов. Попадая в самотеки, жидкость направляется в коллектор и выводится за пределы участка. Монтаж таких сооружений целесообразен на центральных городских улицах.
  • Открытые. Осадки попадают в лотки, расположенные под уклоном, направленным к коллектору. Лотки защищают решетками.
  • Смешанные. Система сочетает компоненты 2 типов, что снижает затраты на устройство канализации. Водоотводящие каналы формируются из труб сечением 10-15 см.

Виды по типу водоотводов

Существует 2 типа дренажа:

  • Линейный. Дождеприемники такого типа монтируются для сбора осадков с больших территорий, например автомобильных стоянок или дорог.
  • Точечный. Небольшие дождеприемники объединяют трубами. Элементы размещают на проблемных участках.

Линейные канализационные системы представляют собой несколько канавок, по которым осуществляется отвод дождевых вод с земельного участка.

Укладка труб

Глубину закладки дренажа целесообразно делать на 0,5 м ниже промерзания грунта в регионе проживания. В связи с трудоемкостью земляных работ расстояние между верхом трубы и отметкой планировки обычно поддерживают на уровне не менее 0,7 м. Если по данному участку проезжает автотранспорт, глубина залегания канализации должна быть не менее 1,5 м.

Траншеи роют с уклоном и насыпают на дно слой песка толщиной около 20 см, после чего трамбуют и укладывают трубы для ливневой канализации. Если протяженность участка ливневой канализации превышает 10 м, устанавливают смотровые колодцы.

Между трубами и дренажными колодцами размещаются пескоуловители. Вся система герметизируется в местах соединений, а перед тем как засыпать траншеи, производится проверка герметичности и проседания трубопроводов. Для этого на входе в трубу заливается ведро воды, а на выходе должен выливаться тот же объем.

Порядок обустройства ливневой канализации на участке

Обустройство ливневой канализации – процесс трудоемкий. Объем земляных работ определяется типом системы.

Проектирование и монтаж осуществляют так:

  • Составляют карту участка со всеми сооружениями. Рекомендуется использовать специальные компьютерные программы. Однако можно составить чертеж на бумаге.
  • Ищут наиболее низкую точку участка. Здесь размещают коллектор. На ровной местности выбирают самую удобную локализацию.
  • Размечают все точки сбора осадков – крыши зданий, асфальтированные площадки и дорожки. На чертеж накладывают точную схему трубопровода со смотровыми колодцами и соединительными элементами. Нужно постараться уменьшить количество поворотов, затрудняющих отток жидкости. Если сделать этого невозможно, стыки труб формируются под углом 90°.
  • Рассчитывают нужное количество материала. Если магазин находится вблизи участка, покупать трубы с запасом необязательно. Подбирать материалы в соответствии с цветом и рисунком не нужно.
  • Устанавливают кровельные элементы канализации. В отверстиях перекрытия размещают дождеприемники. Элементы фиксируют битумной мастикой. После этого устанавливают желоба и водостоки, обустраивают место сброса осадков.
  • Участок размечают, используя натянутые веревки. Выкапывают траншеи и ямы. Чтобы система функционировала в весеннее время, трубы утепляют и прокладывают ниже глубины промерзания почвы. Дно траншей покрывают плотно утрамбованным песком. Это исключает проседание грунта, изменяющее уклон труб и способствующее возникновению засоров. Поверх песка тонким слоем насыпается щебень, защищающий элементы от вспучивания почвы.
  • Устанавливают и бетонируют коллектор, смотровые колодцы, лотки для сбора воды. Пластиковые элементы придавливают грузом, оставляя до затвердевания раствора. После этого прокладывают трубы.

Перед закапыванием траншей систему проверяют на работоспособность и герметичность.

Дренажная система своими руками

Для создания ливневой канализации на приусадебном участке идеально подходят пластиковые лотки, поскольку с их укладкой не возникнет никаких затруднений. Устройство дренажной системы следует делать по следующему алгоритму:

  • выкапываются канавы в соответствии с размером желоба, при этом каналы должны быть глубиной на 10 см больше высоты лотков, поскольку они будут устанавливаться на бетонную подушку;
  • после того, как вырыты каналы, их заливают бетоном, толщина подушки должна быть не менее 10 см;
  • на следующем этапе производится установка лотков, не забывайте создать небольшой уклон в сторону, куда будет отводиться ливневый поток, это же касается труб дренажной системы;
  • выполняется фиксация желобов при помощи бетона, чтобы не произошло их деформации, на лотки следует надеть решетки;
  • после того, как бетон застынет, ливневая канализация готова к эксплуатации.

Помните, что дренажная система требует периодической чистки от накопившегося в ней мусора.

Видео: Устройство ливневой канализации, установка лотков, пескоуловителя, водоприемника

Назначение и особенности ливневой канализации

Устройство ливневой канализации включает совокупность приспособлений и каналов для сбора, фильтрации и отвода атмосферных осадков от зданий и прилегающих участков в специальные резервуары, водоемы или фильтрационные поля.

Во всех случаях вода перемещается самотеком. Откачка насосом производится только из резервуаров. В состав ливневой канализации входят следующие элементы:

  • направляющие воду трубы, желоба и лотки для ливневой канализации;
  • дождеприемники;
  • фильтры;
  • коллекторы;
  • колодцы контроля стоков.

Компоненты канализации объединены в систему сбора и отведения стоков. Вода удаляется по трубам, зарытым в грунт, или по поверхностным канавам. Ливневая канализация организуется таким образом, чтобы все стоки перемещались к устройствам водосбора.

Для чего нужны и где применяются лотки

Ливневая канализация решает следующие задачи:

  • отвод дождевых вод с определенных территорий;
  • защита от подтопления всевозможных сооружений, конструкций и зданий, заглубленных ниже уровня почвы;
  • поддержание грунта в твердом и сухом состоянии, его защита от возможной эрозии;
  • продление эксплуатационного ресурса тротуаров, дорог, отмосток и прочих твердых покрытий.

Водоотводные желоба применяются в следующих областях:

  • обрамление автомобильных дорог, железнодорожных путей, пешеходных дорожек;
  • на промышленных предприятиях с целью отвода осадков и прочих вод с территорий цехов, складов, стоянок, мест расположения техники. Тут преимущественно применяются бетонные или железобетонные лотки для отвода воды;
  • водоотведение от зданий, домов, автозаправочных станций и прочих сооружений;
  • в парках, на площадях и других территориях такие желоба используются для поддержания в чистоте дорожек, открытых мест, газонов;
  • для отвода воды от загородных домов, дач, хозпостроек. Для этой цели популярны пластиковые и композитные лотки, обладающие небольшим весом.


Применение пластиковых лотков для отвода воды от дома

Преимущества и недостатки

Основные достоинства и негативные моменты, которыми обладает любой ливневый лоток, определяются особенностями производства. Наиболее популярными являются изделия, созданные способом вибропрессования, что обеспечивает прекрасные технические характеристики и особенности.

Главные достоинства ливневых лотков:

Высокий уровень стойкости ко влаге, резким перепадам температур.
Стойкость к работе динамических нагрузок и коррозии.
Безопасность в эксплуатации и экологическая чистота.
Длительный срок службы – до 70 лет.
Хорошая механическая прочность.
Универсальность использования элемента для создания различных систем.
Устойчивость за счет высокого веса, что важно особенно при скоплении больших объемов сточных вод.
Простота в монтаже и обслуживании.
Сравнительно невысокая стоимость.

Из недостатков ЖБИ изделий данного типа стоит упомянуть такие, как большой вес и необходимость привлекать на объект спецтехнику, достаточно высокие расходы на транспортировку.

Изготовление лотков для ливневой канализации своими руками

Несмотря на относительно низкую цену пластиковых водоотводных лотков, существует вариант обустройства системы еще дешевле – это изготовление желобов своими руками. Это даст возможность не только сэкономить финансы, но и получить изделие с параметрами, которые в точности соответствуют потребностям вашего участка. Изготовление водоотводного лотка своими руками начинается с производства формы. Для этого обычно используются доски или ламинированная фанера толщиной в 10-15 мм. Из этих материалов изготавливается П-образная форма, элементы которой для большей прочности могут быть скреплены между собой с помощью металлических уголков. Если вы используете для опалубки доски, то их толщина не должна превышать 25 мм, а поверхность должна быть лишена сучков. Соединять между собой их лучше всего с помощью шурупов по дереву, они хорошо скрепляют доски под действием бетона. После того как основная часть формы для изготовления желоба готова, делается формовочная часть. Лучше всего для этого подходит обычная пластиковая водопроводная труба, разрезанная пополам. Главное, чтобы ее поверхность была максимально гладкой, так как именно по полукруглой части желоба будет течь вода. В готовую форму заливается бетонная смесь.

Изготовление бетонного лотка для ливневой канализации

Для формирования прочного бетона рекомендуется использовать следующие материалы:

  • отфильтрованный песок без посторонних примесей;
  • щебень средней или мелкой фракции;
  • портландцемент М400, который характеризуется высоким уровнем морозостойкости и прочности (при желании можно использовать другие сорта цемента);
  • арматуру диаметром 6 мм.

Чтобы бетонные водоотводные лотки, монтаж которых вы будете осуществлять в систему ливневой канализации, получились максимально прочными, соотношение цемента, песка и щебня должно быть 1:2:4 или 1:3:5. Во втором случае количество получившегося бетона будет больше, но его прочность будет немного ниже.

Рассчитывая итоговый размер железобетонного водоотводного лотка, необходимо учитывать и установку арматуры. Это могут быть отдельные прутья или же сетка. Последнюю можно смонтировать своими руками, располагая прутки арматуры на расстоянии 5-10 см друг от друга и соединяя при помощи электросварки или проволоки. После этого в форму заливается полученная бетонная смесь, в которую сразу же вдавливается разрезанная пластиковая труба. Разбирать форму и извлекать трубу можно через сутки после заливки смеси.

Ровная внутренняя поверхность лотка способствует быстрому и эффективному отводу дождевой воды

Время полного застывания бетона составляет 28 дней. После этого каждый лоток нужно тщательно осмотреть на предмет дефектов, ямок и трещин. При их отсутствии можно приступать к монтажу системы ливневой канализации. Из плюсов самостоятельного изготовления можно отметить не только точно необходимый вам размер бетонных водоотводных лотков, цена также будет значительно ниже, чем при покупке готового изделия. Однако если вы решили купить для ливневой канализации пластиковые водоотводные лотки – это точно сэкономит ваше время. Так что решение о том, покупать или делать желоба собственноручно, зависит только от ваших личных предпочтений.

Характеристики водоотводных лотков

Технические характеристики и свойства водоотводных лотков из бетона определяются их назначением и способом производства. Чем выше нагрузка, которую способен выдержать лоток, тем выше марка цемента используется для его производства. Для упрочнения применяется армирование из стальных прутьев.

Основные характеристики лотков по требованиям ГОСТа:

  • Прочность на сжатие – соответствует минимум марке бетона М300.
  • Фракция наполнителя – максимум 15 миллиметров.
  • Цемент для производства – марки минимум М400.
  • Толщина бетона над арматурой – слоем минимум в 15 миллиметров.
  • Внешний вид – отсутствие любых неровностей и наплывов, трещин и сколов.

Размеры изделий могут быть разными – стандартные предполагают длину 1000 миллиметров, ширина и высота, толщина стенок могут быть разными.

Как обозначаются размеры водоотводных лотков:

  • DN – внутренняя ширина в миллиметрах (100, 150, 200 и 300, 500 в Европе, в России применяют 110, 150, 160, 200, 300 и 500). Если маркировка указывает DN 500/150, то вторая цифра обозначает внутреннюю глубину.
  • L – длина секции, может быть в диапазоне 50-300 сантиметров, реже можно найти 6 метров или 70 сантиметров.
  • В – наружная ширина лотка, бывает от 40 до 190 сантиметров.
  • Н – высота лотка, варьируется в диапазоне 38-150 сантиметров.

Особенности монтажа ливневого водоотвода своими руками

Монтаж ливневой системы можно выполнить своими руками. Для этого сначала потребуется подготовить основу для размещения лотков.

  1. В качестве основы используется слой песка и гравия, который может достигать двадцати сантиметров, и бетонное основание.
  2. Толщина бетонной основы зависит от той нагрузки, которая будет воздействовать на всю систему. Рекомендуется использовать бетон марки В25.
  3. После того, как основание подготовлено, нужно установить пескоуловитель или канал с вертикальным сливом. Они располагаются на конечном участке всей трассы.
  4. Затем с помощью шнура отмечается линия укладки лотков.
  5. На следующем шаге необходимо подготовить лотки и решётки. Перед закреплением решёток обязательно очистите место, к которому они будут крепиться.
  6. После этого решётки нужно закрепить на лотках, а лотки соединить друг с другом.
  7. На следующем этапе лотки требуется установить на подвижный бетон. Необходимо учесть, что торцевая часть лотков, имеющая выпуклую форму, должна располагаться в сторону движения воды.
  8. Выполните монтаж всех остальных элементов ливневой системы и затем осуществляйте заливку стенок водоотвода.

В процессе бетонирования также нужно зафиксировать шов, который находится между лотком и основанием из бетона.

Для этого можно использовать либо битум, либо герметик.

В том случае, если поверхность после установки водоотвода будет заасфальтирована, решётки перед выполнением работ необходимо закрыть плотным материалом.

Оптимальным уклоном для отвода стоков считается два сантиметра на каждый метр лотка.

Как сделать ливневую канализацию частного дома Видео
