Нормативы и требования к охранным зонам
Охранная зона сетей канализации
Общие нормативные требования представлены в следующих документах:
- СНиП 40-03-99 — более новый вариант СНиП 2.04.03-85 — основные требования к проектированию
- СНиП 2.07.01-89* — все о планировке и застройке населенных пунктов
- СНиП 2.05.06-85* — нормы, относящиеся к магистральным трубопроводам
- СНиП 3.05.04-85* — организационные вопросы и приемка работ
Нормы и размеры охранных зон для определенного региона корректируются и принимаются местными городскими или сельскими административными органами управления.
Охранная зона сетей канализации при обычных условиях устанавливается в зависимости от диаметра труб:
- до 600 мм — не менее 5 метров от стенок трубопровода
- 1000 мм и более — от 10 до 25 метров в каждую сторону, в зависимости от предназначения канализационной сети и состава грунта, в котором проложен трубопровод
При определении размеров охранных зон особое внимание уделяют таким параметрам, как:
- сейсмологическая опасность
- средняя температура
- фактические показатели влажности
- основные характеристики грунта
При неблагоприятных данных размеры охранных зон увеличивают.

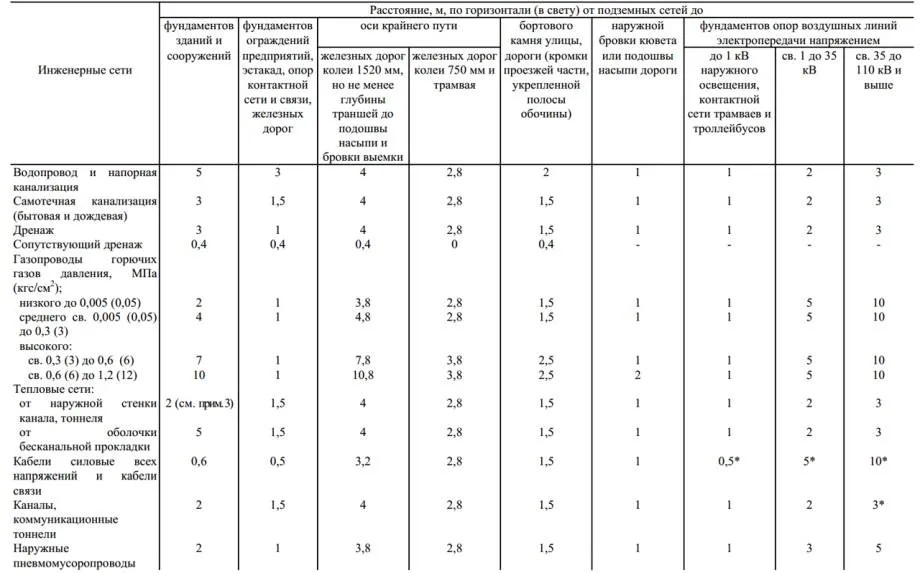

СНиП 2.07.01-89* четко регламентирует расстояние по горизонтали от подземных сетей канализации до:
- фундамента сооружений — 5 м для напорной и 3 м для самотечной канализационной сети
- эстакад, ограждений, опор — 3 и 1,5 м соответственно
- оси крайнего рельса железнодорожной колеи — 4 м
- бордюра проезжей части — 2 м для напорной и 1,5 м для самотечной канализации
- наружной бровки кювета — 1 м
- опор уличного освещения и контактной сети — 1 м
- опор высоковольтных сетей — 3 м
В отдельных случаях дистанцию уменьшают или увеличивают, произведя окончательные расчеты и определившись с обоснованиями.
Требуемое расстояние между водопроводными и канализационными сетями

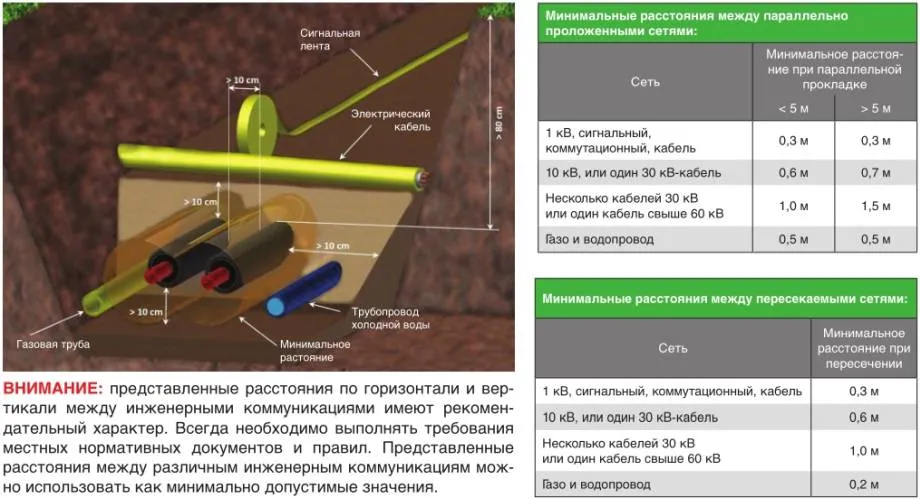

Совместная прокладка подземных трубопроводов
Нормами СНиП оговаривается расстояние между водопроводными и канализационными трубопроводами и требования, предъявляемые к взаимному их расположению.
Водопроводные сети должны располагаться выше канализационных. Особенно это актуально в местах пересечения коммуникаций. Если данное условие выполнить не представляется возможным, то канализационные трубы помещают в кожух, длина которого зависит от типа грунта. В суглинках и глинах она должна составлять 10 метров, а в песках — 20 метров. Пересечение допускается делать только под прямым углом.
Расстояние между бытовой канализацией и параллельно проложенными в пределах города соседними подземными трубопроводами может составлять не менее:
- 1,5 — 5 м — до водопровода, в зависимости материала изготовления и диаметра труб
- 0,4 м — до дождевой канализации
- от 1 до 5 м — до газопровода, в зависимости от давления
- 0,5 м — до подземных кабелей
- 1 м — до тепловых сетей
При продольном расположении водопроводных и канализационных магистральных сетей выдерживают следующие расстояния:
- 10 метров — при диаметре 1000 мм
- 20 метров — диаметром более 1000 мм
- 50 метров — при укладке магистралей в мокрых грунтах
Запрещается располагать сети канализации в санитарных зонах водопроводных магистралей.
Канализационные коллекторы в водоохранных зонах должны пролегать на отдалении:
- От речных берегов — 250 м.
- От озер — 100 м от водной границы.
- От подземных источников — 50 метров и более.
Расстояние от септика до скважины и других объектов
Среди специалистов существуют различные мнения о том, что представляет собой охранная зона для канализации. На практике возникают разногласия между местными органами власти и эксплуатирующими организациями. В этом случае правильные доводы приведут специалисты предприятий водоканала. Поэтому предварительное проектирование, согласование и точное исполнение всех требований предотвратят возможные конфликты и обеспечат стабильную, безаварийную эксплуатацию канализационного коллектора в течение долгих лет.
Состав сетей ↑
Наружные системы канализации имеют определенные отрезки трубопроводов, сложные и простые конструкции всевозможных колодцев, уклоны, переходы и повороты в укладке самих труб, резервуары, где происходит временное накопление или транспортировка нечистот, очистка, а затем вывод очищенной воды в водоемы.
По большому счету наружная канализация состоит из таких конструкций, комплектующих и сооружений:
трубопровод – на протяжении, которого используются трубы различной длины и диаметра;

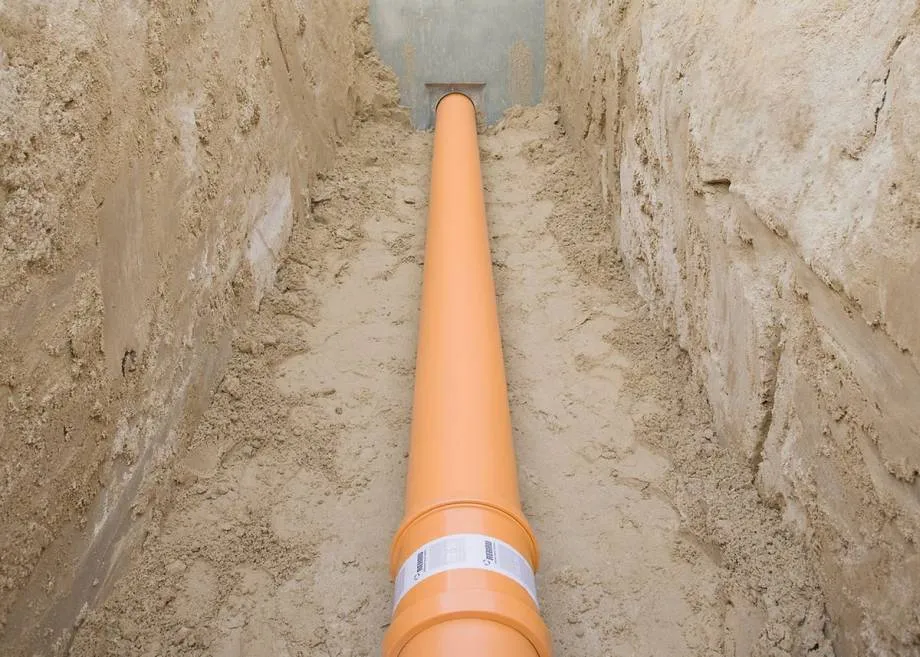

Фото: трубопровод канализации
колодцы – задействованы, как правило, смотровые (ревизионные), дренажные, перепадные и поворотные колодцы;
Фото: колодцы канализации
- выпуски в приемники – именно они обеспечивают беспрепятственных выход сточных вод из трубопровода в резервуар;
- коллекторы – это целые тоннели, представляющие собой огромные трубы, которые обеспечивают достаточное пространство для накопления и сбора канализационных вод, а также последующего их распределения и транспортировки к очистным сооружениям или насосным станциям;
- локальные очистные сооружения – это различные септики, аэраторы, оборудования, работающие на биодисках и другие конструкции, назначение которых очищать сточные воды и выводить их в водоемы, реки или использовать для технических или, к примеру, сельскохозяйственных нужд;
Фото: локальные очистные сооружения канализации
- станции подкачки – используются не во всех системах наружной канализации, а именно там, где требуется порционная подача сточных вод на очистные сооружения;
- другие элементы – это всевозможные комплектующие, дополнительные механизмы и прочие элементы наружной канализационной сети.
Что запрещено в охранной зоне
В охранных зонах запрещено строительство жилых домов и организация мест для спорта и отдыха
Существуют строгие требования к охранной зоне сетей водопровода и канализации. В основном это касается возможной ее эксплуатации, в частности проведения строительства зданий и сооружения разного назначения. Требования таковы:
- не проводить строительство жилых зданий;
- не организовывать спортивные и детские площадки, зоны отдыха и развлечений;
- сажать деревья вблизи уложенных трубных магистралей на расстоянии не менее 3 м;
- нельзя изменять количество грунта внутри зоны, потому что канализационная система проектируется под ландшафт территории;
- нельзя проводить бурение, забивку свай или взрывать землю;
- некоторые виды строительства возможны, но на это необходимо получить разрешение;
- строительство внутри охранной зоны должны проводить специализированные компании, поэтому на получение разрешения потребуется предоставить лицензию на проведение строительных работ;
- нельзя изменять линию берега и дна близлежащих водоемов, потому что это может привести к подвижкам слоев грунта, которые создадут давление на уложенные трубы и резервуары;
- нельзя загораживать подъездные пути, которые в экстремальных ситуациях (пожар, выброс нечистот) являются единственными магистралями, по ним прибывают спасательные службы.
Канализационные сети, расположенные под землей, никакими оповещающими знаками не обеспечиваются. Единственный элемент, который их обозначает, чугунный люк с буквой «К» на лицевой плоскости. То есть проложенные под землей трубы и резервуары являются скрытой угрозой для окружающей среды. Любые действия около них, даже по незнанию, могут обратиться в большую катастрофу. Поэтому перед началом проведения каких-либо работ, особенно строительных, требуется получить разрешение. Его подтверждают архитектурные бюро или НИИ по строительству, тресты «Водоканалов» или администрация района (ее строительный отдел).
Если разрешительные документы на строительство объектов в охранной зоне получены, необходимо строго следовать рекомендациям:
- строго соблюдать нормативы и правила строительства;
- не наносить вред канализационным системам;
- если в процессе строительства в выданной проектной документации были обнаружены какие-то несоответствия, работы надо сразу прекратить до выяснения.
После окончания работ необходимо пригласить представителя организации, которая выдала разрешение, чтобы он утвердил соответствие проведенных мероприятий проектно-сметной документации. Обязательно подрядчик в конце работ проводит вывоз мусора, а в зимний период грязного снега.
Нормативные документы
Создают охранную зону канализационного коллектора согласно СНиП. В них обозначаются требования формирования защитных участков, а также другие правила и нормативы.
- СНиП 2.04.03-85. Здесь обозначены требования, которые предъявляются к проектированию охранных зон. Сегодня пользуются его обновленным вариантом под номером 40-03-99. Но и первый документ можно использовать.
- СНиП 2.05.06-85. В этом своде собраны нормативы, которые относятся к трубопроводным магистралям.
- СНиП 2.07.01-89. В этом документе собрано все, что связано с планировкой и застройкой населенных пунктов.
- СНиП 3.05.04-85. Здесь обозначены организационные работы, связанные с формированием охранных зон и приемкой работ, проводимых внутри зоны.
Существует главное требование к созданию защитно-охранных зон. Оно связано с местными условиями и особенностями. Все работы проводятся из расчета рельефа участка, типа грунта, отдаленности открытых водоемов, глубины пролегания грунтовых вод и прочего.
Расстояние от септика до забора: на какой дистанции ставить от соседей
Конструкция на даче
Что подразумевается под термином «септик»
Септик – это специальное сооружение, предусмотренное на загородном участке или частном землевладении при отсутствии централизованной канализации, то есть выгребная яма для нечистот. Обойтись без обзаведения отстойниками не может ни один вид жилищного строительства, независимо от того, проживают там люди постоянно, приезжают на выходные или в определенные сезоны. Функция стандартного отстойника – скопить нечистоты и не допустить их проникновения в грунт.
Некорректное обустройство септика приводит к распространению инфекции или загрязнений в грунте, появлению специфического аромата и разведению насекомых. Это закономерно вызывает опасения соседей, а также внимательное отслеживание соблюдения нормы удаленности до соседского забора и отступа от дома.
Покупка готового приспособления обходится недешево, к тому же не всегда дает ожидаемые результаты. Разрекламированные изделия, особенно приобретенные по акции или со скидкой на строительном рынке, могут тоже не соответствовать хвалебному описанию, полученному при покупке.
Варианты конструкций
Для сезонного или редкого периодичного использования могут применяться герметичные емкости, не допускающие загрязнения грунта, однако при постоянном проживании в доме требуются более основательные сооружения:
Рядом с домом и туалетом
Неудивительно, что каждого землевладельца беспокоит расположение септика соседа, ведь от того, на каком расстоянии от его дома и забора находится отстойник или выгребная яма, зависит не только его комфорт и безопасность здоровья, но и санитарное состояние земельного участка.
Достаточное расстояние от дома гарантирует отсутствие насекомых, инфекции и специфического амбре, а удаленность от изгороди – безопасное выращивание фруктов и овощей, которые будут после употребляться в пищу.
Именно расстояние от септика чаще всего является предметом склок и судебных разбирательств, возникающих, если дистанция кажется соседям недостаточной и составляющей в перспективе или уже в реальном времени значительные неудобства.
Иногда люди строят выгребные ямы на своем участке так, как считают необходимым, не особенно заботясь о комфорте проживающих за забором, их ощущениях и испытываемых неудобствах. Однако это является противозаконным деянием, потому что не соответствует СНиП, в котором детально разработаны необходимые нормативы осуществляемого на частном землевладении строительства.
Свод норм и правил
Применение СНиП актуально еще при планировании предполагаемой инфраструктуры на землевладении, это позволяет избежать трудностей при утверждении плана-схемы в местных органах, занимающихся проблемами застройки. Его соответствие проверяют и в организациях, следящих за соблюдением санитарно-гигиенических норм и правил противопожарной безопасности, следящих за нарушениями в сфере экологии.
Схема размещения конструкции согласно нормам СНиП
Основные нормы, регламентирующие строительство септика, – дистанции до забора и от дома соседей. Они проверяются более строго, чем все остальные отступы.
На собственном землевладении
Даже на своем участке ИЖС застройщик обязан соблюдать все необходимые нормы, чтобы избежать административной ответственности за нарушение санитарно-гигиенических требований. Такое строительство регламентируется одновременно по нормам строительным и санитарным, причем между ними могут быть определенные разночтения, которые тоже необходимо учитывать, например:
Около частного строения
До водопроводных и газовых труб дистанция должна быть не менее 5 м, и только в случае, если трубы чугунные, ее можно сократить и сделать равной 3 м.
Последствия и ответственность невыполнения СНиП по проектированию, монтажу и укладке ↑
Законодательством РФ предусмотрены соответствующие меры наказания и несения ответственности за нарушения СНиП по монтажу и укладке наружной канализации.
Ответственными за соблюдение всех норм и правил являются такие лица:
- застройщики (заказчики) – отвечают за подготовку к эксплуатации готовой канализационной сети, с учетом всех кадровых моментов, обеспечения надлежащей работы оборудования, наладки технологических процессов, освоение проектных мощностей в сроки, которые прописаны в СНиП «Канализация. Наружные сети и сооружения»;
- проектные организации – несут ответственность за правильность всех расчетов, чертежей и планов проекта сетей наружной канализации;
- научно-исследовательские организации – отвечают за все выданные документы и цифровые данные по поводу климата, экологии в том регионе или местности, где произведена укладка наружной канализации;
- строительно-монтажные организации – полностью несут ответственность за соблюдение всех норм и правил во время проведения работ и испытаний готового сооружения, прописанных в СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения».
В случае нарушений СНиП какими-либо перечисленными выше лицами, производится привлечение их к административной, дисциплинарной, уголовной и другой ответственности, соответствующей законодательству РФ.
Все меры наказания возлагаются на виновных потому, что их халатность при несоблюдении всех соответствующих правил и норм может привести или привела к возникновению катастроф, эпидемий, или любых аварий, связанных с нарушением канализационного трубопровода, засором или любой другой поломке.
Все рассмотренные вопросы, касающиеся подготовительных и монтажных работ по проектированию и укладке наружных канализационных систем, способны пролить свет на правильное проведение всех монтажных и строительных работ в данном виде деятельности.
Это касается не только строительства государственной центральной системы наружной канализации, но также и автономных канализационных структур.
Важно! Любое отступление от СНиП любым гражданином, который решил заняться самостоятельной укладкой канализации, либо же какой-либо организацией или предприятием, осуществляющим монтаж трубопровода наружной канализации, может привести к катастрофическим последствиям, различным заболеваниям населения или аварийным поломкам, которые нанесут непоправимый ущерб окружающей среде
Установка поясных границ ЗСО водных бассейнов под землей
Для 1-го пояса СанПиН 2.1.4.1110-02 устанавливает следующие нормативы границ:
Зоны забора воды из подземных водных горизонтов обязаны размещаться за пределами территориальных границ производств и жилых домостроений.
Расстояние от водозаборного источника до конечной границы 1-го пояса принимают не меньше:
- 30 м при эксплуатации хорошо защищенного подземного водного бассейна;
- 50 м – при отсутствии защиты подземного водного горизонта.
1-й пояс обязан заканчиваться на расстоянии не меньше 30 и 50 м соответственно для защищенных и незащищенных крайних скважинных источников.
К защищенным относят с напором или без напора водные бассейны, расположенные между пластами грунта, имеющие водонепроницаемую кровлю, исключающую проникновение в водный горизонт вод из верхних водоносных пластов.
К водным источникам с недостаточной подземной защитой относят:
- бассейны, расположенные в 1-ом водоносном горизонте, при этом наполнение поверхностными грунтовыми водами происходит по всей их площади;
- под напором и без напора водные бассейны, в которые проникают воды из верхних слоев через водные биологические окна, водопроницаемую кровлю, из водных бассейнов и ручьев посредством взаимодействия по законам гидравлики.
При эксплуатации подземных водозаборных горизонтов с наполнением водных ресурсов искусственно, граница 1-ой полосы принимается равной не меньше 50 м от зоны забора вод и не меньше 100 м от фильтрующих инженерных объектов (бассейнов, каналов).
При расстоянии между точкой забора вод и водоемом меньше 150 м в границу 1-го пояса входит прибрежная зона.
Границы 2-го и 3-го поясов. При их определении учитывают следующие факторы:
- тип водозаборных источников (отдельно стоящие, группой или линейно расположенные скважины, дренажные каналы горизонтального размещения);
- объем забора вод с учетом снижения их статического уровня в бассейне под землей;
- питание, дренаж и особенности гидрологии водного бассейна.
Границы 2-го пояса определяются путем математических расчетов по правилам гидродинамики учитывая, что в случае загрязнения территории микробами вне его, заражение не должно достичь водозаборного водного бассейна.
Территория 3-го пояса для защиты водных бассейнов от загрязнений химреагентами также устанавливается расчетными методами по формулам гидродинамики. По формулам вычисляется время перемещения вредных химреагентов к водозаборному бассейну с учетом того, что оно должно быть меньше эксплуатационного срока источника (от 25 до 50 лет).
Если эксплуатационный срок водозабора неограничен, территорию 3-го пояса увеличивают сверх норматива для долговременной эксплуатации водного бассейна без возможности его заражения.
Рис. 7 Климатические районы
Нормативы для устройства охранной зоны
Прокладывая водопровод, нужно учитывать как расположение уже существующих и планируемых подземных коммуникаций, так и другие объекты: здания, дороги, опоры ЛЭП, ограждения. Для каждого из них есть свои нормативы по удаленности друг от друга.
Расстояния между коммуникациями
Когда речь идет о центральной водопроводной магистрали, подающей воду в населенный пункт, охранной зоной для неё являются санитарные полосы определенной ширины в обе стороны от ветки. Они не должны проходить по свалкам, мусорным площадкам, вблизи кладбищ и других источников загрязнения. На этой территории запрещено размещать склады с токсичными или взрывоопасными веществами, производить земляные работы, сбрасывать стоки.
Ширина санитарных полос:
- для труб диаметром до 100 см – 10 м;
- для труб диаметром свыше 100 см – 20 м;
- независимо от диаметра при высоком уровне грунтовых вод – 50 м.
Аналогичные нормативы разработаны и для охранной зоны канализации: сколько метров в каждую сторону должно быть от трубы до границ других объектов. Ширина санитарной полосы для канализационной магистрали составляет 5 м в обе стороны при диаметре трубы до 60 см. Если он больше, это расстояние увеличивают до 10-25 м и даже больше, если присутствуют различные неблагоприятные факторы: сейсмическая опасность, сильное промерзание грунта, его подвижная структура и т.д.
Но нас в первую очередь интересует допустимая дистанция между канализацией и водопроводом. Она зависит от материала канализационных труб:
- для чугунных труб – 3 м;
- для пластиковых труб – 1,5 м;
- для асбоцементных труб – 5 м.
Существуют определенные требования и для прокладки водопровода относительно других коммуникаций, указанные в СНиП. Охранная зона водопровода: сколько метров в каждую сторону до:
- газопроводов низкого давления – 1 м;
- газопроводов среднего давления – 1,5 м;
- газопроводов высокого давления – 2 м;
- тепловых магистралей – 1,5 м;
- кабелей связи и силовых электрических кабелей – 0,5 м.
Все эти требования бывает сложно выполнить на ограниченном пространстве земельного надела. Но эта проблема довольно просто решается. Если заключить трубы в дополнительную защитную оболочку из металлических труб, указанные в нормативах расстояния можно уменьшать и даже прокладывать коммуникации в одной траншее.
Если охранные зоны водопровода и канализации пересекаются, то по правилам трубы канализации следует прокладывать глубже водопроводных. Что также трудно осуществить на отдельном участке, так как придется закапывать септик на очень большую глубину. В этом случае также применяется кожух, который надевается на канализационные трубы, проложенные выше водопроводных, в месте их пересечения. Его минимальная длина зависит от типа грунта:
- 20 м – на проницаемых песчаных грунтах;
- 10 м – на водоупорных глинистых.
Расстояния до других объектов
Кроме подземных коммуникаций на участке и рядом с ним могут располагаться самые разные объекты, на которые распространяется охранная зона водопровода. Сколько метров должно быть от них до трубы, также указано в таких документах, как СНиП, СП, СанПин.
- До фундаментов зданий – 5 м.
- До железных дорог – 4 м.
- До опор электросетей, оград промышленных объектов – 3 м.
- До обочин автодорог – 2 м.
- До стволов деревьев – 1,5 м.
Ещё более серьезные требования предъявляются к охране и санитарной защите источников питьевой воды – рек, озер, скважин. Вокруг них устанавливается 3 охранных зоны. При покупке земельного участка необходимо проверить, не попадает ли он в одну из них, так как в этом случае вы будете ограничены в некоторых действиях при эксплуатации дома и участка.
Из этого видео вы узнаете, что делать, если участок попал в зону санитарной охраны:
Смотровые колодцы
Смотровые колодцы – бетонное или полимерное сооружение, важный
объект канализационной сети. Он позволяет получить быстрый доступ к наиболее
важным ее участкам, тем местам, где вероятны протечки и повреждения.
Смотровой колодец
Смотровые колодцы предусматриваются в следующих местах:
- точки соединений;
- установки арматуры, фитингов;
- перемена направления, диаметра или уклона;
- на протяженных участках с промежутками:
Производители предлагают сборные железобетонные колодцы
разных конфигураций и параметров. Размер прямоугольного колодца выбирается,
исходя из данных о диаметре коммуникаций:
- до 600 м –1х1 м;
- от 700 мм – длина Ду+400 мм, ширина Ду+500 мм.
Но наиболее распространены колодцы с круглой горловиной. Они
наиболее удобны для эксплуатации. Для них в СНиПе указаны следующие параметры:
- 600 мм – 1 м;
- 700 мм – 1,25 м;
- 800-1000 мм – 1,5 м;
- 1200 мм – 2м.
Во всех колодцах следует предусмотреть возможность спуска и
оградить их, если диаметр превышает 1200 мм.
Вентиляция сетей
Вентиляция системы канализации устраивается, чтобы устранить
неприятные запахи и не позволить им проникнуть в дом. Вытяжную вентиляцию устраивают
вместе с внутренними стояками здания. Правила ее монтажа регулируются СП «Внутренний водопровод и
канализация».
Вентиляционная труба, поднимающаяся над крышей дома, защищается зонтиком и имеет расчетную высоту такую, чтобы скаты крыши и потоки ветра не мешали воздухоотведению.
Полезная литература
| 129.13330.2011 |
| 2.04.01-85 |
| 2.04.02-84 |
| 2.04.02-85 |
| 2.04.03-84 |
| 2.04.03-85 |
| 3.05.04-85 |
| 30.13330.2012 |
| 30.13330.2016 |
| 31.13330.2012 |
| 32.10330.2012 |
| 32.13330.2012 |
| 32.13330.2016 |
| 40-03-99 |
| 416-фз |
| 81-02-14-2017 |
| 902-09-22.84 |
Всё полезное о канализации — gidkanal.ru
Заключение
Сохраняем надежду, что приведенные перечень и нормативные требования регламентирующих строительство документов окажут помощь читателю в создании собственных проектов. В видео в данной статье возможно отыскать дополнительные тематические материалы. Удач!
Источники
- https://pro-kanalizaciju.ru/naruzhnaya/ohrannaya-zona-kanalizatsii.html
- https://ProNormy.ru/stroitelstvo/uchastok/okhrannaya-zona-kanalizacii
- http://KanalizaciyaInfo.ru/naruzhnaya/oxrannaya-zona-kanalizacii-dlya-chego-nuzhny.html
- https://kanalizaciya-expert.ru/naruzhnaya/stochnye-vody/oxrannaya-zona-kanalizacii-121
- https://kanalizaciyadoma.ru/sistemi/naruzhnaja/ohrannaya-zona-kanalizacii
- https://montagtrub.ru/ohrannaya-zona-vodoprovoda-i-kanalizaczii-normy-pravila/
- https://uchebniksantehnika.ru/vodosnabzhenie/kanalizatsii-i-okhrannaia-zona-vodoprovoda-normativnye.html
