Как выбрать насосные станции водоснабжения для частного дома
Не все знают, как выбрать насосную станцию для частного дома или для дачи
Существует несколько основных параметров, на которые следует обращать внимание при выборе конкретно взятой модели
Таблица
На что обращать внимание при покупке насосной станции?
| Параметр | Короткое описание |
| Мощность | Средняя модель с мощностью 1 200 Вт может обеспечить закачку воды с глубины 4 метра. Поэтому рекомендуется выбирать модели 1 000 Вт при погружении до 10 метров и более 1 000, если вода достаточно глубоко. |
| Производительность | Если мощность до 1000 Вт, а вода на глубине до 10 метров, то производительность около 3,7 куб метров в час. Чем глубже находится вода, тем ниже производительность при такой же мощности. |
| Объем гидроаккумуляторного бака | Он необходим для поддержания стабильного давления в системе. Минимальные устройства обладают емкостью 10 литров. 20 – 25 литров – это оптимальная величина для загородного дома и для дачи. |
| Напор воды | Напор от 25 до 400 метров – это то, на что нужно ориентироваться при покупке прибора для бытового использования. |
| Материал корпуса | Это сплав стали и алюминия, латунь, пластик, сталь или алюминий. |
Таким образом, выбирая, какую насосную станцию выбрать для дачи и для дома, требуется учитывать все эти факторы. Выбирая прибор из этого рейтинга, можно быть уверенным, что он полностью отвечает заявленным характеристикам.

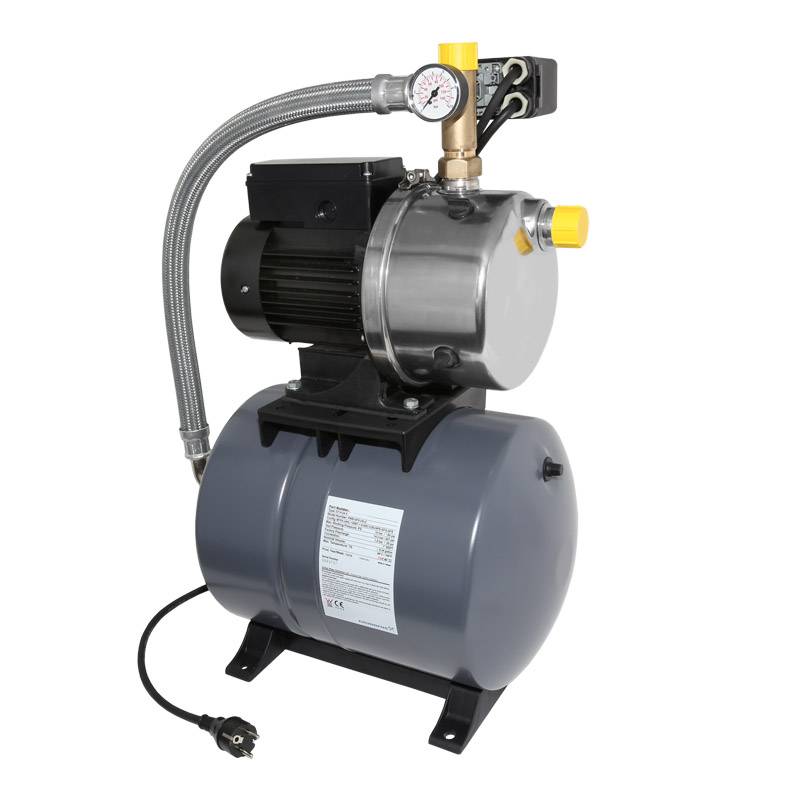

Насосная станция Grundfos JP 3-42 PT-H (720 Вт)
Компания Grundfos из Дании изготавливает максимально адаптированные для бытовых потребностей насосные станции. Представленная модель может монтироваться лишь в горизонтальном положении. Прибор подает воду на высоту не более 39 м. Мощность оборудования 720 Ватт, а производительность находится в пределах 3,6 кубометра в час.
В основном комплекте находится вмонтированный эжектор и емкость для хранения воды, объемом 20 л. Насос может качать воду с глубины, которая составляет не более 8 м.
Корпус и насос изготовлены из нержавейки, другие рабочие механизмы сделаны из пластика, который армирован качественным волокном, что гарантирует продолжительное время эксплуатации.
Преимущества:
- хорошее качество изготовления и используемых материалов;
- высокая производительность.
Минусы:
нет датчика «сухого» хода.
Что дает станция
Кроме насоса, она оснащается комплектом агрегатов и имеет ряд преимуществ перед отдельно купленным насосом:
- Сохраняет заданное давление в системе водоснабжения.
- Выполняет подачу воды без включения насоса при кратковременном открытии крана или иного потребителя воды. Эта функция бережет ресурс электродвигателя.
- Позволяет размещать оборудование в удобном месте, в том числе на огороде.
- Имеет автономный режим работы.
Приобретя станцию, можно к водоснабжению подключить стиральную машину-автомат, душ и другие полезные для быта устройства, которые требуют наличия постоянного давления воды.
Рейтинг насосных станций бюджетной категории
КАЛИБР СВД-160/1,5
Модель бюджетная, но обладает неплохой производительностью. Ее часто используют для домов, где небольшая семья. Также можно использовать на даче. Компактный и легкий. Его вес всего 6,5 кг. С помощью устройства можно добиться напора 30 метров, что довольно неплохо, учитывая стоимость. Вода не должна быть больше 40 градусов, что говорит об универсальности агрегата. Сам насос отличается низким энергопотреблением: он экономичен и работает от сети 220V. В комплект входит 1,5 литровый бак и кабель на 1,5 метра для подключения к сети. Есть функция автоматического контроля уровня воды. Сам прибор создан из металла.
КАЛИБР СВД-160/1,5
Характеристики:
- мощность 1 600 Вт;
- производительность 1,8 куб. м/час;
- напор 30 метров;
- гидроаккумулятор 5 литра.
Плюсы
- ротор прочный и надежный;
- хорошая производительность;
- тихо работает;
- приятная цена.
Минусы
- напор слабоват, если сравнивать с некоторыми конкурентами;
- есть проблемы с крыльчаткой.
PRORAB 8810 SCH
Данное устройство с центробежным насосом пользуется высоким спросом на рынке. Здесь воплощены приятная стоимость и достаточная мощность прибора. Гидроаккумулятор на 2 литра, а система одноступенчатая. Сборка качественная, насос способен обеспечивать стабильную подачу воды в течение длительного времени. Однако многие жалуются, что невозможно самостоятельно регулировать уровень давления, что является недостатком.
PRORAB 8810 SCH
Характеристики:
- мощность 1 600 Вт;
- производительность 1,8 куб. м/час;
- напор 28 метров;
- гидроаккумулятор 2 литра.
Плюсы
- насос центробежный;
- корпус из чугуна;
- неплохая мощность;
- система всасывания одноступенчатая;
- низкая цена.
Минусы
- невозможно регулировать давление;
- отсутствует защита двигателя.

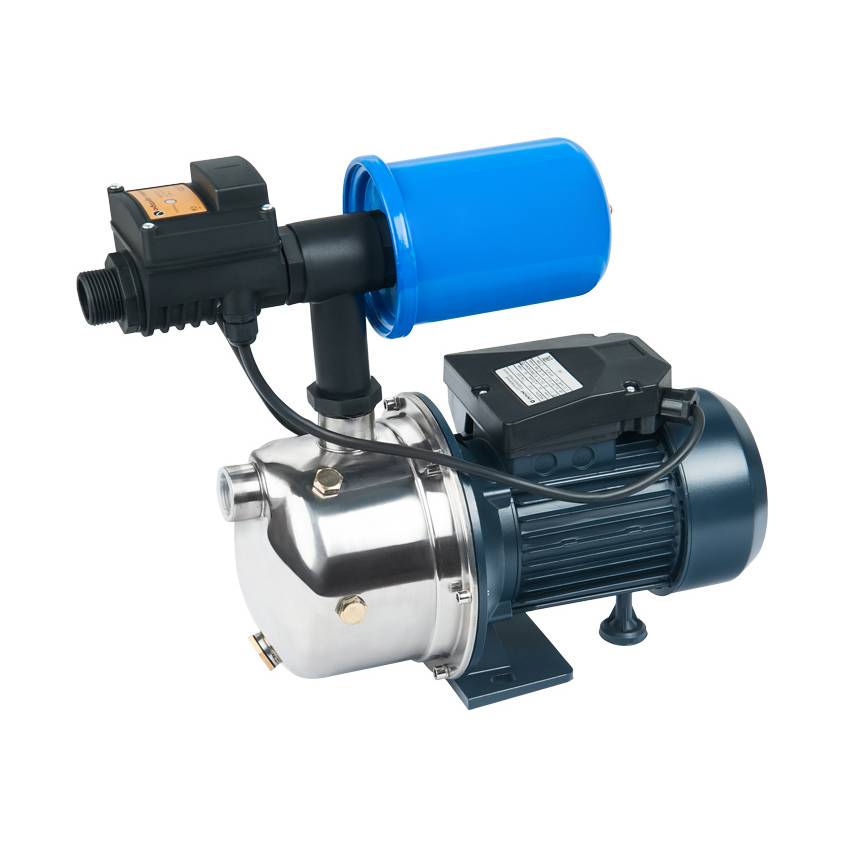

Насосная станция PRORAB 8810 SCH
АКВАРОБОТ М 5-10Н
При выборе насосной станции для частного дома стоит обращать внимание на производительность, стоимость и бренд. Эта станция от надежного производителя, который давно работает на рынке
Он предлагает прибор, в качестве которого не стоит сомневаться. Он работает от электросети 220V. Прибор не боится перегрузок и выдерживает давление до трех атмосфер. Однако подключение лучше согласовывать со специалистом. Гидроаккумулятор рассчитан на 5 литров, диаметр патрубков 25 мм.
АКВАРОБОТ М 5-10Н
Характеристики:
- мощность 1 000 Вт;
- производительность 0,8 куб. м/час;
- напор 20 метров;
- гидроаккумулятор 5 литров.
Плюсы
- приятная цена;
- идеально подходит для небольшого дома или дачи;
- есть защитный ротор и крыльчатка;
- гидроаккумулятор качественный;
- можно использовать в воде с незначительным количеством примесей.
Минусы
иногда появляются проблемы с реле.
АКВАРОБОТ М 5-10Н
Таким образом, эти бюджетные устройства способны удовлетворить потребности на дачных участках. Реже их используют для дома.
Denzel PS1000X
Поверхностная насосная станция с бюджетной стоимостью, около 11 тыс. рублей. Модель обеспечивает напор на уровне 44 м и расход воды до 3,5 куб. м в час. Такого показателя более чем достаточно почти для любого частного жилья, которое с помощью Denzel PS1000X можно обеспечить водой из колодца, скважины, родника или реки.
Наличие вместительного бака позволяет владельцам насосной станции экономить электроэнергию – двигатель не включится, если требуется небольшое количество воды. Среди особенностей конструкции модели – шнек из прочного пластика и корпус из нержавеющей стали, вес всего в 15,2 кг и автоматическая система отключения в пассивном режиме.
- высокий уровень надёжности;
- качественная сборка;
- бюджетная стоимость;
- небольшие размеры и вес;
- экономичное потребление электричества за счёт вместительного бака.
- сравнительно сильный шум во время работы;
- неудобная резьба на отверстии залива воды.
Рейтинг лучших насосных станций
| Фото | Название | Рейтинг | Цена | |
|---|---|---|---|---|
| Рейтинг насосных станций бюджетной категории | ||||
| #1 | АКВАРОБОТ М 5-10Н | 4.95 / 5 | ||
| #2 | | PRORAB 8810 SCH | 4.9 / 5 | |
| #3 | | КАЛИБР СВД-160/1,5 | 4.85 / 5 | |
| Рейтинг насосных станций средней ценовой категории | ||||
| #1 | | ДЖИЛЕКС Джамбо 70/50 Н-24 | 4.95 / 5 | |
| #2 | | АКВАРОБОТ JS 60 | 4.9 / 5 | |
| #3 | | DAB AQUAJET 132 M | 4.85 / 5 1 – голос | |
| #4 | | Denzel PS1000X | 4.8 / 5 | |
| #5 | | ВИХРЬ АСВ-800 | 4.75 / 5 1 – голос | |
| Лучшая насосная станция для частного дома премиум класса | ||||
| #1 | | Grundfos CMBE 3-62 | 4.95 / 5 | |
| #2 | | Wilo HMC 605 | 4.9 / 5 | |
| #3 | | DAB E.Sybox | 4.85 / 5 | |
| Рейтинг насосных станций для дачи | ||||
| #1 | | Grundfos Hydrojet JPB 5/24 | 4.95 / 5 1 – голос | |
| #2 | | Quattro Elementi Automatico 800 Ci Deep | 4.9 / 5 | |
| #3 | КАЛИБР СВД-770Ч+Э | 4.85 / 5 |
Лучшая насосная станция для частного дома премиум класса
Думая, какую насосную станцию выбрать для дома, не стоит экономить. Эти модели «вечные». Они работают очень долго. Правда, стоимость их достаточно высокая. Если нет желания мириться с проблемами, связанными с водоснабжением в частном доме, рекомендуется выбирать лучшее качество от мировых производителей.

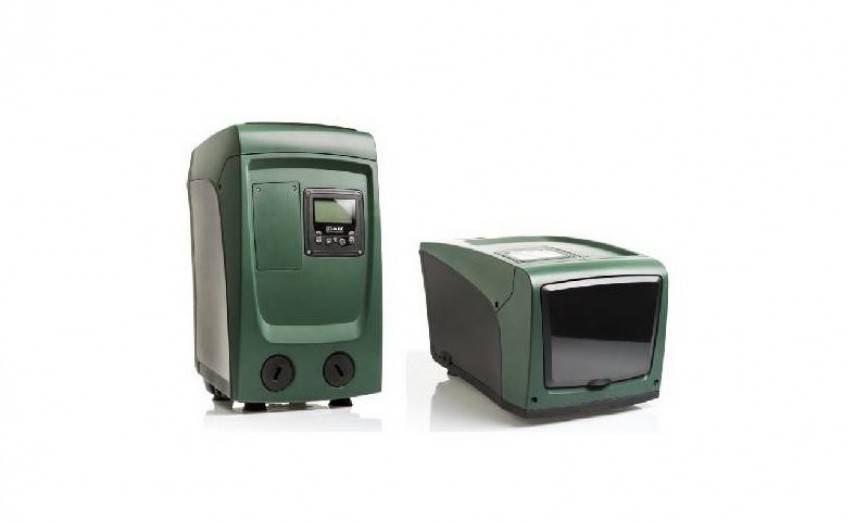

DAB E.Sybox
Это довольно мощное и габаритное устройство, в которое встроен большой и мощный насос. Таким образом, агрегат можно использовать для обеспечения нужд большой семьи. Он может работать круглый год. При этом используется даже с водой, где есть абразивные примеси. Максимальное давление составляет 7 бар, двигатель хорошо защищен. Проводка у этого насоса отлично замаскирована корпусом, поэтому риск ее повредить минимальный. Производитель использует качественные комплектующие. И он может себе это позволить, потому что цена этой модели очень высокая. Но этого стоит, если есть желание надолго забыть о необходимости замены насосной станции. Уровень шума низкий.
DAB E.Sybox
Характеристики:
- мощность 1 200 Вт;
- производительность 6 куб. м/час;
- напор 35 метров;
- гидроаккумулятор 20 литров.
Плюсы
- насос качественный и мощный;
- высокое и стабильное давление;
- есть ЖК-дисплей;
- приятный внешний вид;
- есть преобразователь частот.
Минусы
- высокая цена;
- сложность установки без специалиста.

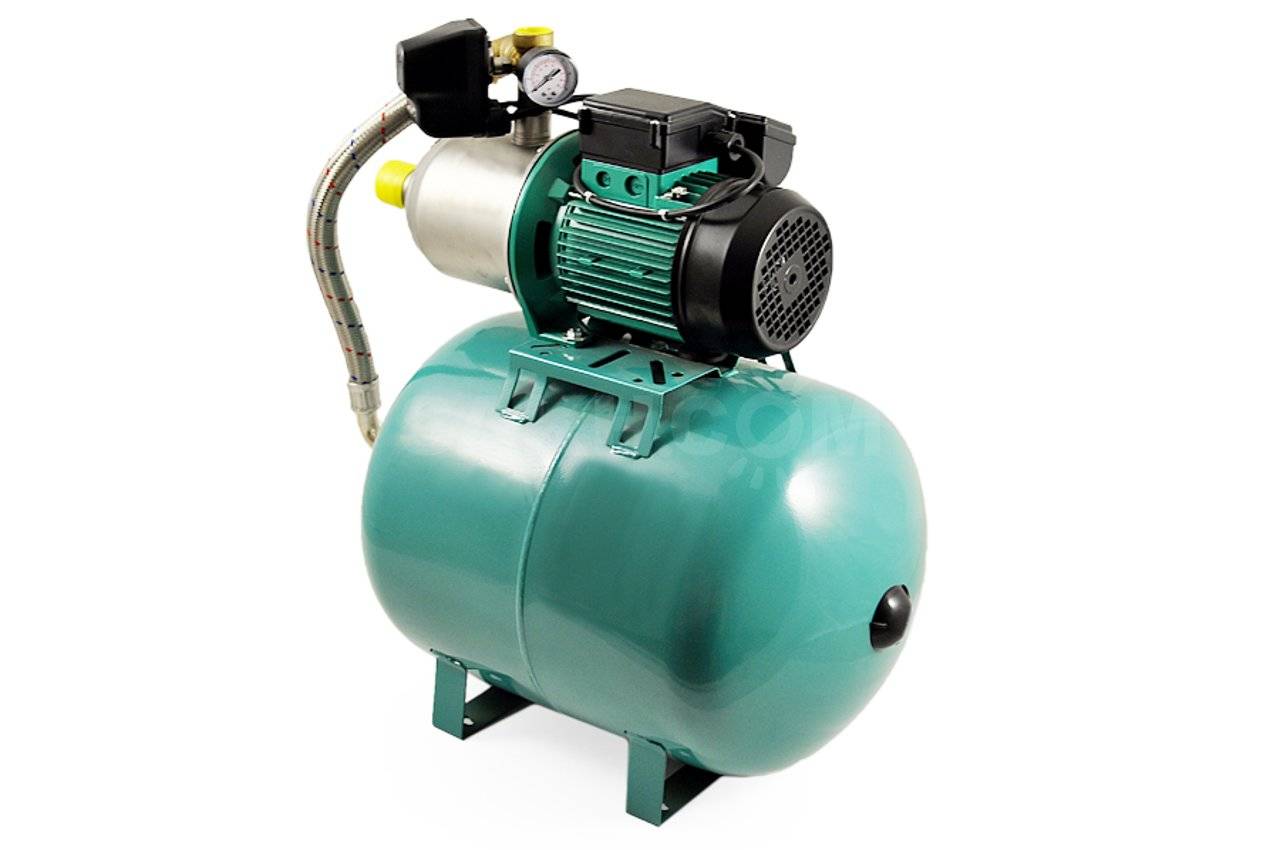

Wilo HMC 605
Это прибор от немецкого производителя, что гарантирует высокое качество. У станции большая мощность, которую хватает для большого дома. При этом дома, где есть несколько точек забора воды. Производительность доходит до 7 кубических метров в час, что действительно отличный результат. Мембранный бак на 50 литров. Установку можно использовать для домашних нужд и для полива. Правда требуется понимать, что цена высокая. Поэтому далеко не каждый готов применять насосную станцию для полива на даче.
Wilo HMC 605
Характеристики:
- мощность 1 100 Вт;
- производительность 7 куб. м/час;
- напор 56 метров;
- гидроаккумулятор 50 литров.
Плюсы
- двигатель однофазный;
- высокая эффективность;
- отлично защищен мотор;
- работает тихо;
- корпус создан из нержавеющей стали;
- простота эксплуатации.
Минусы
- высокая цена;
- габаритный.
Wilo HMC 605
Grundfos CMBE 3-62
Весьма неплохая модель, которая стала лидером этой категории. Она обладает рабочим давлением более 9 бар, применяет большую самовсасывающую мощь. При этом пользователь сам может настроить желаемую мощность и регулировать частоты, исходя из текущих потребностей. Данная функция благоприятно сказывается на возможности экономить на электроэнергии. Бак всего на 2 литра, но этого хватает. Напор достигает 40 метров.
Grundfos CMBE 3-62
Характеристики:
- мощность 1 100 Вт;
- производительность 4,8 куб. м/час;
- напор 40 метров;
- гидроаккумулятор 2 литра.
Плюсы
- кабель длинный, поэтому проблем с подключением не возникает;
- простота установки и эксплуатации;
- защищен двигатель;
- есть защита от перегрузки;
- умеренное потребление электричества.
Минусы
издает много шума.
Grundfos CMBE 3-62
Это основные насосные станции премиум класса. Есть модели и от других производителей, поэтому необходимо изучать предложения на момент покупки. Тем более, что компании постоянно улучшают свои товары. Данный рейтинг актуален на момент его создания.
Принцип работы
Принцип работы насосной станции можно разложить на 4-е этапа:
- Насос закачивает в накопительный бак (гидроаккумулятор) воду, после чего реле давления выключает насос.
- Агрегат переходит в ожидающий режим, при котором давление во второй части гидроаккумулятора достигает заданного значения.
- Режим готовности — краны можно открывать, водой можно пользоваться.
- Снижение давления воды в баке снова запускает насос станции и так далее.
Устройство гидроаккумулятора и принцип работы автоматики
По сути гидроаккумулятор или как его еще называют гидробак, представляет собой емкость, состоящую из двух частей. Одна полая и предназначена для накопления воды, а вторая сделана в виде резиновой груши наполненной воздухом. Вода, поступающая в накопительную часть гидробака под давлением, сжимает грушу с воздухом. Достигнув необходимого давления, автоматика (реле давления) отключает подачу воды. При открытии крана воздух в груше вытесняет накопленную воду, а обратный клапан не даст воде вернуться в гидробак. При падении давления воды до назначенного автоматике уровня насосная станция опять включается.
Автоматика также отслеживает температуру. Если НС перегревается, то происходит её отключение, а вода служит в качестве естественного охладителя.
Нужно знать!
Преимущество насосной станции перед обычным погружным насосом для колодца или скважины в том, что даже при временном отсутствии электроэнергии у вас всегда есть небольшой запас воды. Причём, учитывая, что баки могут быть 24, 50 и более литров, это имеет весомое удобство, и как было описано выше, существенно уменьшает количество циклов включения/выключения насоса. Таким образом, мытьё рук или литр-другой воды для чайника не будут запускать каждый раз насос.
- Для полива сада или подачи воды в бассейн насосная станция с баком будет часто включаться и выключаться (по сравнению с простым насосом).
- Давление может немного упасть, если при подключении к системе автономного отопления потребляется горячая вода — это вызовет незапланированное включение или выключение котла.
- Такие насосные станции применяются, если глубина всасывания (зеркало воды) не превышает величину 9 метров. Если вода залегает глубже, то следует выбирать глубинные насосы или насосы для скважин.
Варианты и назначение
Насосная станция водоснабжения для дома монтируется в подающую систему, вода подаётся из вне под давлением в трубопровод. Другой вариант устройства водопроводной системы – это самотёчный, он не требует никакого дополнительного оборудования. Вода в этом случае закачивается в некую накопительную ёмкость, устанавливаемую выше уровня самой верхней точки водозабора. Например, в чердачном помещении, откуда она самотёком спускается в сеть, создавая тем самым давление.
Однако, самотёчная система имеет значительный минус, заключающийся в необходимости выделения для накопительного бака отдельного тёплого помещения, чтобы вода в нём не замёрзла. Учитывая, что расход воды в благоустроенном доме, заселённом семьёй из 4 человек, может достигать 1-1,5 м2 в день, можно представить объём необходимой накопительной ёмкости.
Другой вариант, водонапорный, подразумевает создание напора в сети неким агрегатом, в роли которого часто выступает насос, погружённый в скважину. Подобный вариант часто применяется на дачных участках, где количество водоразборных точек минимально. Достаточно всего лишь включить насос в электросеть, и из шланга потечёт струя воды. Однако, для водообеспечения благоустроенного жилища с круглогодично проживающими в нём людьми подобный вариант не годится.
Полноценный благоустроенный дом с автономным водоснабжением требует наличия в водопроводе стабильного давления. Показатель его должен соответствовать техническим требованиям подключенного к водоснабжающей сети бытового оборудования и сантехнических устройств.
В противном случае автоматические стиралки или проточные водогрейные бойлеры попросту не будут включаться, а из душа будет течь тонкая струйка воды. Решить данную проблему призвана установка насосной станции.
Marina CAM 40/22
- Снабжена автоматикой, транспортирует жидкость с восьми метров. При этом производительность достигает 3,7 кубометров в течении часа. Оборудована блоком от перегрузов, контроллером давления воды. Дополнительное оборудование делает аппарат комфортным для долгосрочного использования. Неприхотлив в обслуживании, работает тихо. Гидробак компактного размера, но этого размера хватает для работы без поломок в гарантийный период и более.
Плюсы:
- мощный;
- не сложно эксплуатировать;
- работа проходит почти без шума;
- бюджетный;
- легкость монтажа. Минусы:
- отсутствие хорошей инструкции к эксплуатации.
небольшой размер гидробака.
Рейтинг лучших насосных станций
| Фото | Название | Рейтинг | Цена | |
| Рейтинг насосных станций бюджетной категории | ||||
| #1 | АКВАРОБОТ М 5-10Н | 99 / 100 | Узнать цену | |
| #2 |
| PRORAB 8810 SCH | 98 / 100 | Узнать цену |
| #3 | КАЛИБР СВД-160/1,5 | 97 / 100 | Узнать цену | |
| Рейтинг насосных станций средней ценовой категории | ||||
| #1 | ДЖИЛЕКС Джамбо 70/50 Н-24 | 99 / 100 | Узнать цену | |
| #2 | АКВАРОБОТ JS 60 | 98 / 100 | Узнать цену | |
| #3 | DAB AQUAJET 132 M | 97 / 100 | Узнать цену | |
| #4 | Denzel PS1000X | 96 / 100 | Узнать цену | |
| #5 | ВИХРЬ АСВ-800 | 95 / 100 1 — голос | Узнать цену | |
| Лучшая насосная станция для частного дома премиум класса | ||||
| #1 | Grundfos CMBE 3-62 | 99 / 100 | Узнать цену | |
| #2 | Wilo HMC 605 | 98 / 100 | Узнать цену | |
| #3 | DAB E.Sybox | 97 / 100 | Узнать цену | |
| Рейтинг насосных станций для дачи | ||||
| #1 | Grundfos Hydrojet JPB 5/24 | 99 / 100 1 — голос | Узнать цену | |
| #2 | Quattro Elementi Automatico 800 Ci Deep | 98 / 100 | Узнать цену | |
| #3 | КАЛИБР СВД-770Ч+Э | 97 / 100 | Узнать цену |
А какую насосную станцию бы вы выбрали или посоветовали?
Принять участие в опросе
Как правильно установить насос для повышения напора воды
Подключение циркуляционного повышающего аппарата и подготовка к работе более сложных по конструкции нагнетающих устройств, укомплектованных гидроаккумулятором, существенно отличаются.
Подключение циркуляционного повышающего нагнетателя
Монтаж циркуляционного агрегата для повышения давления воды в многоэтажном доме производится в следующем порядке:
- Болгаркой или специальным приспособлением для пластиковых труб на входной магистрали вырезается отрезок трубы, соответствующий установочному размеру устройства;
- В соответствии с материалом трубопровода, монтируется соединительная арматура. Если используются металлические трубы, применяется, либо сварное соединение, либо резьбовые сгоны, если трубы пластиковые, используется специальный паяльник;
- С помощью гаек, имеющихся в комплекте поставки, изделие монтируется в магистраль.
Монтаж всасывающего насосного модуля с гидроаккумулятором гораздо более трудоемкий процесс. Для начала, перечислим основные модули, имеющиеся в типовой нагнетающей системе:
- Самовсасывающий модуль;
- Аккумулирующая емкость;
- Автоматическая система контроля;
- Фильтр первичной очистки, предотвращающий попадание в систему различных абразивных мелкодисперсных загрязнителей;
- Сантехническая арматура, трубопроводы и гибкие шланги.
Для предотвращения оттока воды из корпуса насоса при выключении электропитания, перед впускным патрубком предусматривается возможность монтажа запорного клапана. В многоэтажках в качестве источника воды выступает подающая магистраль, в частном секторе это чаще всего собственная скважина или колодец.
Методика подключения нагнетающей установки в частном секторе
- Монтировать установку следует в непосредственной близости от места водозабора;
- Температура в месте установки не должна опускаться ниже +5 С;
- Не допускается соприкосновение модулей установки со стенами;
- Место установки должно обеспечивать возможность технического обслуживания и ремонта агрегатов.

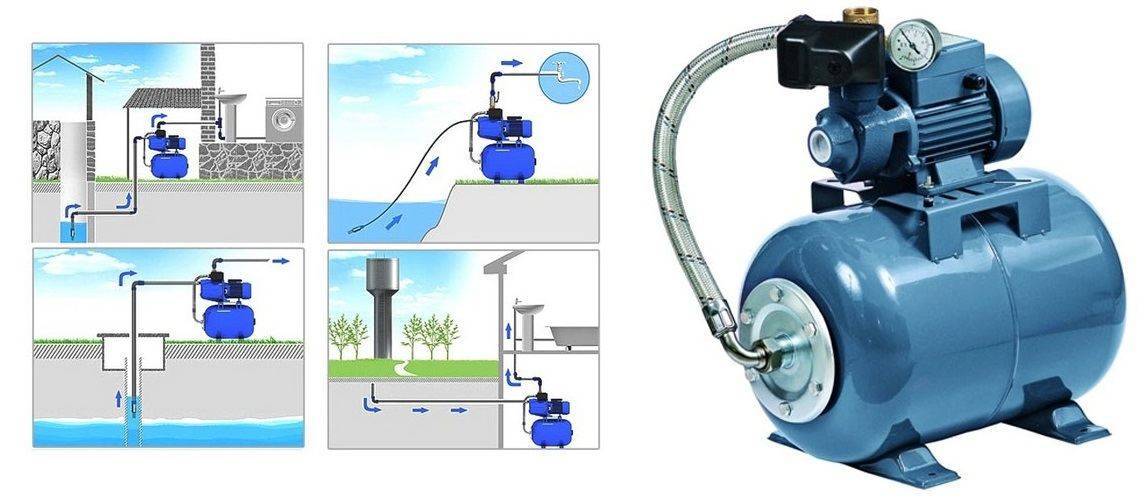

Существует несколько наиболее распространенных вариантов установки насосной станции с гидроаккумулятором:
- Непосредственно в доме;
- В подвальном помещении или цокольном этаже;
- В колодце;
- В кессоне;
- В специальной утепленной постройке.
Каждый из этих вариантов имеет свои преимущества и недостатки, поэтому выбор установки зависит, прежде всего, от планировки участка и особенностей постройки. После выбора места установки приступают к монтажу станции, который состоит из следующих основных этапов:
Подготовительные мероприятия
, которые включают в себя:
a) Устройство площадки под установку оборудования
. Фундамент должен быть прочным и обеспечивать надежное крепление аппарата;
b) Копку траншей под укладку трубопроводов
c)Обеспечение электропитания2. Монтаж водозаборной системы
. В зависимости от модификации применяемого насоса различают:
a) Стандартную схему
, с поверхностным насосным агрегатом и встраиваемым эжектором. В этом случае конструкция представляет собой полипропиленовую трубу, с подсоединенным через специальную муфту обратным клапаном с вмонтированным фильтром грубой очистки;
b) Использование внешнего эжектора
. При такой конструкции обратный клапан с фильтром грубой очистки устанавливается на входной патрубок эжектора;
c) С погружным насосом
, укомплектованным сетчатым фильтром. В этом случае достаточно присоединить обратный клапан и подающий трубопровод.
3.Установка поверхностных модулей . На этом этапе следует помнить, что подключение каждого последующего элемента следует производить с использованием шаровых кранов и обратных клапанов. Такая конструкция обеспечит возможность обслуживания и ремонта отдельных модулей насоса, не прибегая к сливу воды из всей магистрали;
4. Первичный пуск станции
производится после заполнения водой через специальную горловину, находящуюся на верхней панели рабочей камеры.
https://youtube.com/watch?v=5c39kXyw3uM
Перед запуском любого повышающего генератора следует убедиться в наличии и исправности заземления!
Определение места для станции водоснабжения
Выбирая месторасположение для насосной станции, необходимо ориентироваться на характеристики гидронасоса. Каждые десять метров горизонтальной трубы между источником воды и насосом снижают его всасывающие способности на 1 м.
Если предполагается их разнесение на расстояние более десяти метров, то модель насосного агрегата нужно подбирать с повышенной глубиной всасывания.
Автоматическую станцию системы автономного водоснабжения можно расположить:
- на улице в кессоне возле скважины;
- в возведенном специально для насосного оборудования утепленном павильоне;
- в подвале дома.
Стационарный наружный вариант предусматривает обустройство кессона и прокладку от него напорной трубы до коттеджа ниже уровня промерзания грунта. При устройстве круглогодично эксплуатируемого трубопровода прокладка его ниже глубины сезонного промерзания обязательна.
При устройстве временных летних магистралей на период проживания на даче трубопровод не заглубляется ниже 40 – 60 см или прокладывается на поверхности.
Теплый вентилируемый подвал с шумоизоляцией является идеальным местом для монтажа насосной станции, там она и трубы водоснабжения зимой точно не замерзнут (+)
Если выполнить монтаж станции в цоколе или подвале, то не придется опасаться замерзания насоса зимой. Надо лишь всасывающую трубу проложить ниже границы промерзания грунта, чтобы она не перемерзла в сильные холода.
Нередко скважину бурят прямо в доме, тогда существенно сокращается протяженность трубопровода. Но не в каждом коттедже подобное бурение возможно.
Установка насосных станций водоснабжения в отдельной постройке возможно только в случае эксплуатации оборудования в период положительных температур. Однако для районов с очень низкими зимними температурами такой вариант, предназначенный для функционирования круглый год, необходимо утеплять или устраивать систему отопления. Лучше сразу монтировать насосную станцию прямо в обогреваемом доме.
При выборе места для расположения станции водоснабжения необходимо учесть температурные пределы, указанные в ее паспорте изготовителем:
Галерея изображений
Фото из
На открытых площадках насосные станции могут эксплуатироваться только при плюсовых показаниях термометра, не превышающих + 40 – 45º С
Для откачки воды из неглубоких скважин, колодцев, открытых водоемов компактные насосные станции устанавливаются временно, а после работы переносятся в закрытое помещение
Для расположения станции вне дома на время рабочего сезона можно использовать крытый неотапливаемый павильон, бытовку, сарай, колодезный домик и подобные сооружения
Стационарную установку насосной станции в пределах дома желательно провести в котельной, т.к. при работе оборудование шумит
Насосную станцию запрещено устанавливать в помещениях, которые могут быть затоплены паводковыми водами весной или осенью
При низком залегании грунтовых вод и отсутствии вероятности паводковых затоплений насосную станцию можно установить в обустроенный кессон
Не допустимо круглогодичное использование приямков, не заглубленных ниже уровня промерзания горных пород. Этот вариант приравнен к расположению на улице
В завершении рабочего сезона воду из станции, расположенной в неглубоком приямке, следует полностью слить. Также необходимо ее слить из всасывающей и водоподающей труб
Период для эксплуатации насосной станции
Откачка в летнее время из неглубоких источников воды
Установка насосной станции в домике колодца
Стационарная установка оборудования в котельной дома
Неподходящие для установки станции места
Использование кессона для эксплуатации насосной станции
Использование приямков под насосные агрегаты
Временное размещение станции в заглубленном боксе

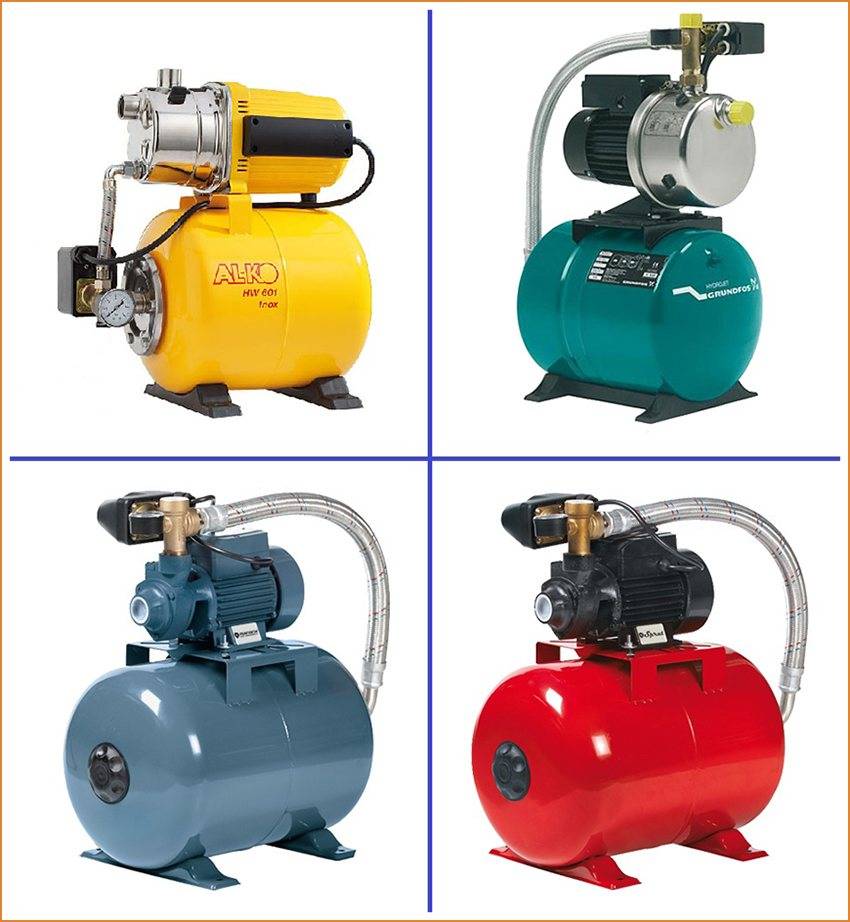

Какие бывают насосные станции?
Все насосные станции (далее насосы) подразделяются на две достаточно большие категории: динамические и объемные насосы.
- Динамический насос — агрегат, в котором вода перемещается под действием на нее силы в камере;
- Объемный насос — агрегат, внутри которого жидкость передвигается путем постоянного изменения объема камеры.
Динамические агрегаты
Динамические агрегаты по силам воздействия на воду, которая передвигается в герметичной камере насоса, подразделяются на последующие категории:
- лопастные;
- насосы трения;
- электромагнитные.
Лопастные насосы
Лопастный насос является механизмом, передающим всю энергию через лопасти, постоянно быстро вращающиеся, что приводит к появлению направления движения жидкости и давления в машине.
Лопастные насосы бывают:
- с центробежной силой;
- осевые;
- диагональные.
Центробежный агрегат — это тот же лопастный насос, внутри которого жидкость перебегает через колесо с лопастями от центра к периферии.
Новейшие центробежные машины подразделяются на категории по некоторым признакам:
- по месту расположения оси ротора;
- по тому как соединен электродвигатель с насосом;
- по тому сколько рабочих узлов в агрегате;
- по тому сколько подводов воды к насосу;
- по тому есть ли возможность погрузить насос в перекачиваемую воду.
Вышеперечисленный перечень машин с центробежным воздействием не полный, так как они могут еще делиться и по другим признакам.
Осевой агрегат представляет собой механизм, распределяющий всю свою жидкость вдоль оси рабочего винта. Он состоит из приспособленной втулки и прикрепленных на ней лопастей, деформированных так, чтобы они придавали направление движения воды. Когда данный вид винта начинает вращаться, жидкость с определенными силой и давлением начинает захватываться лопастями и выталкиваться в определенном направлении. Такие насосы обычно применяются в тех работах, которые требуют использования небольшого напора выталкиваемой воды.
Диагональный насос по принципу действия похож и на центробежный, и на осевой агрегаты. Жидкость движется при помощи центробежной силы и входит в насос по направлению оси вращения рабочего колеса, а выходит под некоторым углом к оси самой машины.
Насосы трения
Насосы трения являются динамическими, внутри которых жидкость двигается посредством силы трения.
К данным насосам относятся шнековые и вихревые насосы.
Шнековый механизм распределяет воду путем перемещения ее через винтовой шнек в направлении его же оси.
Вихревой агрегат передает жидкость по периферии рабочего колеса в тангенциальном направлении.
Электромагнитные агрегаты
Из названия насоса понятно, что электромагнитный агрегат осуществляет жидкость перемещается при помощи электромагнитных сил.
Объемные агрегаты
Объемные агрегаты функционируют при помощи механизма выталкивания твердым телом жидкость.
Типы насосных станций:
- поступательно-поворотные;
- роторно-поступательные;
- роторно-вращательные.
Насосы объемного действия предназначены для воспроизведения огромного напора воды, достигающий до 100 метров при небольшом объеме затраченной жидкости. Такие агрегаты обладают высокой мощностью и функцией самовсасывания.
Поступательно-поворотный насосы
Поступательно-поворотный насос — возвратно-поступательный механизм с возвратно-поворотным перемещением звена ведущего назначения. Они бывают зубчатые и винтовые.
Роторно-поступательный насосы
Роторно-поступательный насос — механизм на основе ротора с возвратно-поступательным и вращательным перемещением рабочих узлов и деталей агрегата. К таким насосным станциям относятся поршневые и диафрагменные насосы.
Роторно-вращательный насосы
Принцип действия и работы представляет собой мощное механическое вращение при помощи ротора насосной станции.
