Насосная станция на 50 литров: описание и особенности использования

Определение места для станции водоснабжения

Выбирая месторасположение для насосной станции, необходимо ориентироваться на характеристики гидронасоса. Каждые десять метров горизонтальной трубы между источником воды и насосом снижают его всасывающие способности на 1 м.

Если предполагается их разнесение на расстояние более десяти метров, то модель насосного агрегата нужно подбирать с повышенной глубиной всасывания.

Автоматическую станцию системы автономного водоснабжения можно расположить:

• на улице в кессоне возле скважины;
• в возведенном специально для насосного оборудования утепленном павильоне;
• в подвале дома.

Стационарный наружный вариант предусматривает обустройство кессона и прокладку от него напорной трубы до коттеджа ниже уровня промерзания грунта.  При устройстве круглогодично эксплуатируемого трубопровода прокладка его ниже глубины сезонного промерзания обязательна.

При устройстве временных летних магистралей на период проживания на даче трубопровод не заглубляется ниже 40 – 60 см или прокладывается на поверхности.

Теплый вентилируемый подвал с шумоизоляцией является идеальным местом для монтажа насосной станции, там она и трубы водоснабжения зимой точно не замерзнут (+)

Если выполнить монтаж станции в цоколе или подвале, то не придется опасаться замерзания насоса зимой. Надо лишь всасывающую трубу проложить ниже границы промерзания грунта, чтобы она не перемерзла в сильные холода.

Нередко скважину бурят прямо в доме, тогда существенно сокращается протяженность трубопровода. Но не в каждом коттедже подобное бурение возможно.

Установка насосных станций водоснабжения в отдельной постройке возможно только в случае эксплуатации оборудования в период положительных температур. Однако для районов с очень низкими зимними температурами такой вариант, предназначенный для функционирования круглый год, необходимо утеплять или устраивать систему отопления. Лучше сразу монтировать насосную станцию прямо в обогреваемом доме.

При выборе места для расположения станции водоснабжения необходимо учесть температурные пределы, указанные в ее паспорте изготовителем:

Галерея изображений

Фото из

На открытых площадках насосные станции могут эксплуатироваться только при плюсовых показаниях термометра, не превышающих + 40 – 45º С

Для откачки воды из неглубоких скважин, колодцев, открытых водоемов компактные насосные станции устанавливаются временно, а после работы переносятся в закрытое помещение

Для расположения станции вне дома на время рабочего сезона можно использовать крытый неотапливаемый павильон, бытовку, сарай, колодезный домик и подобные сооружения

Стационарную установку насосной станции в пределах дома желательно провести в котельной, т.к. при работе оборудование шумит

Насосную станцию запрещено устанавливать в помещениях, которые могут быть затоплены паводковыми водами весной или осенью

При низком залегании грунтовых вод и отсутствии вероятности паводковых затоплений насосную станцию можно установить в обустроенный кессон

Не допустимо круглогодичное использование приямков, не заглубленных ниже уровня промерзания горных пород. Этот вариант приравнен к расположению на улице

В завершении рабочего сезона воду из станции, расположенной в неглубоком приямке, следует полностью слить. Также необходимо ее слить из всасывающей и водоподающей труб

Период для эксплуатации насосной станции

Откачка в летнее время из неглубоких источников воды

Установка насосной станции в домике колодца

Стационарная установка оборудования в котельной дома

Неподходящие для установки станции места

Использование кессона для эксплуатации насосной станции

Использование приямков под насосные агрегаты

Временное размещение станции в заглубленном боксе

Какие бывают насосные станции?

Все насосные станции (далее насосы) подразделяются на две достаточно большие категории: динамические и объемные насосы.

• Динамический насос — агрегат, в котором вода перемещается под действием на нее силы в камере;
• Объемный насос — агрегат, внутри которого жидкость передвигается путем постоянного изменения объема камеры.

Динамические агрегаты

Динамические агрегаты по силам воздействия на воду, которая передвигается в герметичной камере насоса, подразделяются на последующие категории:

• лопастные;
• насосы трения;
• электромагнитные.

Лопастные насосы

Лопастный насос является механизмом, передающим всю энергию через лопасти, постоянно быстро вращающиеся, что приводит к появлению направления движения жидкости и давления в машине.
Лопастные насосы бывают:

• с центробежной силой;
• осевые;
• диагональные.

Центробежный агрегат — это тот же лопастный насос, внутри которого жидкость перебегает через колесо с лопастями от центра к периферии.
Новейшие центробежные машины подразделяются на категории по некоторым признакам:

• по месту расположения оси ротора;
• по тому как соединен электродвигатель с насосом;
• по тому сколько рабочих узлов в агрегате;
• по тому сколько подводов воды к насосу;
• по тому есть ли возможность погрузить насос в перекачиваемую воду.

Вышеперечисленный перечень машин с центробежным воздействием не полный, так как они могут еще делиться и по другим признакам.

Осевой агрегат представляет собой механизм, распределяющий всю свою жидкость вдоль оси рабочего винта. Он состоит из приспособленной втулки и прикрепленных на ней лопастей, деформированных так, чтобы они придавали направление движения воды. Когда данный вид винта начинает вращаться, жидкость с определенными силой и давлением начинает захватываться лопастями и выталкиваться в определенном направлении. Такие насосы обычно применяются в тех работах, которые требуют использования небольшого напора выталкиваемой воды.

Диагональный насос по принципу действия похож и на центробежный, и на осевой агрегаты. Жидкость движется при помощи центробежной силы и входит в насос по направлению оси вращения рабочего колеса, а выходит под некоторым углом к оси самой машины.

Насосы трения

Насосы трения являются динамическими, внутри которых жидкость двигается посредством силы трения.
К данным насосам относятся шнековые и вихревые насосы.

Шнековый механизм распределяет воду путем перемещения ее через винтовой шнек в направлении его же оси.

Вихревой агрегат передает жидкость по периферии рабочего колеса в тангенциальном направлении.

Электромагнитные агрегаты

Из названия насоса понятно, что электромагнитный агрегат осуществляет жидкость перемещается при помощи электромагнитных сил.

Объемные агрегаты

Объемные агрегаты функционируют при помощи механизма выталкивания твердым телом жидкость.
Типы насосных станций:

• поступательно-поворотные;
• роторно-поступательные;
• роторно-вращательные.

Насосы объемного действия предназначены для воспроизведения огромного напора воды, достигающий до 100 метров при небольшом объеме затраченной жидкости. Такие агрегаты обладают высокой мощностью и функцией самовсасывания.

Поступательно-поворотный насосы

Поступательно-поворотный насос — возвратно-поступательный механизм с возвратно-поворотным перемещением звена ведущего назначения. Они бывают зубчатые и винтовые.

Роторно-поступательный насосы

Роторно-поступательный насос — механизм на основе ротора с возвратно-поступательным и вращательным перемещением рабочих узлов и деталей агрегата. К таким насосным станциям относятся поршневые и диафрагменные насосы.

Роторно-вращательный насосы

Принцип действия и работы представляет собой мощное механическое вращение при помощи ротора насосной станции.

Есть ли смысл отказываться от гидроаккумулятора

При проектировании системы подачи воды в дом необходимо учитывать такие факторы, как количество потребителей, объем перекачиваемой жидкости, ресурс колодца или скважины. Если вода требуется на постоянной основе и в большом количестве, то без гидроаккумулятора просто не обойтись.

Насосная станция с гидробаком обеспечивает беспрерывную подачу воды в дом, а если вдруг произойдет отключение электроэнергии, то запаса жидкости хватит, чтобы закончить свои дела. Объем бака выбирают, исходя из потребностей.

Средний объем для бытового применения – 25-50 л, но для частого использования лучше сразу приобретать бак на 100-200 л или включать в схему накопитель в качестве дополнения.

Гидроаккумулятор выполняет несколько важных функций: стабилизирует давление воды в системе, предохраняет оборудование от гидроударов, увеличивает срок эксплуатации насоса

В системе с гидробаком включение насоса производится только по необходимости, здесь же он будет включаться каждый раз, когда кто-то откроет кран с водой или захочет полить цветы. Двигатель из-за частой активизации быстрее выходит из строя, да и насос приходится ремонтировать или менять чаще обычного.

Схема подключения насосной станции без гидробака. Поверхностный насос установлен в подвале, подача воды осуществляется через всасывающий трубопровод, опущенный в колодец (скважину) (+)

Однако производители не отказались от моделей без гидробака, потому что они востребованы. Чаще всего ими интересуются владельцы дачных участков, которые используют систему водоснабжения только в летний период – для отдыха, выращивания овощей или цветов.

Рассмотрим ситуации, при которых можно обойтись одним насосом, без гидроаккумулятора:

Насос можно использовать для транспортировки жидкости из колодца, скважины и даже пруда или бассейна. Напор и степень очистки воды большого значения не имеют. Если требуется ежедневный полив больших площадей, в целях экономии кроме воды из колодца рекомендуется использовать и накопительную емкость. Для наполнения бака, из которого производится подача воды в шланги системы капельного полива, достаточно установки обычного насоса – погружного или поверхностного. Когда воду используют только для одного крана, обслуживающего небольшой дачный домик, устанавливать насосную станцию не обязательно.

Таким образом, если нет необходимости в большом количестве воды, которая должна подаваться стабильно, постоянно и иметь запас, можно обойтись и обыкновенным насосом-автоматом. В остальных случаях необходим гидроаккумулятор.

Оптимальный вариант для водоснабжения

Насосная станция для частного дома называется бытовой, это оборудование специально предназначено для применения в домах и коттеджах, где доступа к воде нет. Станция может подавать воду из реки, скважины или колодца, ее подключают к центральному водопроводу. У такой установки есть плюс, она обеспечивает постоянное давление воды, что позволяет использовать воду в душевой, для стиральной машины и других приборов. Такая водяная станция состоит из:

• гидроаккумулятора;
• автоматического контроля;
• насоса.

Но чтобы такая система полноценно и постоянно работала, ее необходимо обеспечить электропитанием. Система работает автономно, вода подается в дом под одинаковым давлением (перепады могут быть, но они незначительны). Система имеет манометр, позволяющий отслеживать давление.

Рекомендации по эксплуатации

После того, как , его необходимо правильно обслуживать. Примерно один раз в месяц следует проверять настройки реле давления и корректировать их, если возникла необходимость. Кроме того, нужно проверять состояние корпуса, целостность мембраны и герметичность соединений.

Наиболее частая поломка в гидробаках – разрыв мембраны. Постоянные циклы растяжения – сжатия со временем приводят к повреждению этого элемента. Резкие перепады показаний манометра обычно свидетельствуют о том, что мембрана порвалась, и вода поступает в “воздушный” отсек гидроаккумулятора.

Чтобы убедиться в наличии поломки, нужно просто стравить из устройства весь воздух. Если следом за ним из ниппеля потечет вода, значит, мембрана точно требует замены.

К счастью, выполнить такой ремонт относительно несложно. Для этого необходимо:

1. Отключить гидробак от водопровода и электропитания.
2. Отвинтить болты, которые удерживают горловину устройства.
3. Удалить испорченную мембрану.
4. Установить новую мембрану.
5. Собрать устройство в обратном порядке.
6. Выполнить установку и подключение гидробака.

По окончании ремонта настройки давления в баке и реле давления следует проверить и отрегулировать. Соединительные болты необходимо закручивать равномерно, чтобы предотвратить перекос новой мембраны, и чтобы ее край не соскользнул внутрь корпуса гидробака.

Заменить мембрану гидроаккумулятора относительно несложно, однако нужно позаботиться о том, чтобы новая мембрана была такой же как прежняя

Для того болты устанавливают в гнезда, а затем поочередно делают буквально паре поворотов первого болта, переходят к следующему и т.д. Тогда мембрана будет прижата к корпусу одинаково по всей окружности. Распространенная ошибка новичков в деле ремонта гидроаккумулятора – неправильное использование герметизирующих средств.

Место установки мембраны в обработке герметиком не нуждается, напротив, присутствие таких веществ может ее повредить. Новая мембрана должна быть точно такой же, как и старая и по объему, и по конфигурации. Лучше сначала разобрать гидроаккумулятор, а затем, вооружившись испорченной мембраной в качестве образца, отправляться в магазин за новым элементом.

Как выбрать гидроаккумулятор

Прежде всего, надо определиться для какой системы планируется использовать гидроаккумулятор.

• Для прибора, который будет следить за подачей холодной воды, надо исходить из количества человек, проживающих в доме и по нормам расхода холодной и питьевой воды на одного человека приобрести подходящий гидроаккумулятор.
• Агрегат, подающий горячую воду, также приобретается после расчета расхода горячей воды на одного человека в сутки.
• Гидроаккумулятор, обеспечивающий бесперебойную работу отопительной системы, выбирается исходя из площади отапливаемых помещений. В зависимости от этого выбирается емкость гидробака.

Также необходимо учесть, что работа всего агрегата основана на использовании мембранной емкости, которая находится внутри гидробака.

Выбор гидроаккумулятора

Именно от ее живучести зависит срок службы всей системы. Для холодной воды лучше приобрести бак с мембраной из изобутированной резины, вода из которой безопасна для использования при приготовлении пищи.

Далее, делая выбор, нужно уделить внимание фланцу, который обеспечивает крепление системы подачи воды. Его качество влияет на срок работы гидроаккумулятора

Фланец гидроаккумулятора

Чем качественнее фланец, тем дольше будет работать гидроаккумулятор. Изготавливается из оцинкованной стали, нержавейки или композиционной пластмассы.

Расчет оптимального объема гидробака

ГОСТа по объему гидробака не существует. Каждый выбирает емкость для использования воды индивидуально. Исходить надо из двух параметров.

Размеры гидробака

1. Размер подсобного помещения, куда будет устанавливаться как минимум один гидробак. Для примера, размер бака на 100 литров – это бочка, стоящая вертикально, высотой около 850 мм, и диаметром 450 мм.
2. Далее нужно просчитать потребляемое количество воды каждым членом семьи (примерно). Также, учесть расход воды при стирке, мойке посуды и других хозяйственных нуждах. В любом случае, даже если при расчетах была допущена ошибка, всегда можно заменить бак с увеличением его емкости.

Подключение гидроаккумулятора

Перед подключением гидроаккумулятора к системе необходимо измерить в нем давление. Этот параметр необходим для установки реле срабатывания датчика давления.

На заводе в баке устанавливается 1,5 Атм. Для этого можно использовать автомобильный манометр при отсутствии другого. Для замера этого параметра в нижней части гидробака (от 100 литров) есть специальный вход.

• При использовании насоса поверхностного типа, установите его около гидробака. Обратный клапан устанавливается на подающем воду трубопроводе.
• Установку всех устройств, необходимых для работы гидроаккумулятора лучше производить, используя для обвязки в схеме пятивыводной штуцер.
• Наличие выводов с разными диаметрами делает его использование незаменимым при установке гидроаккумулятора в водопроводной системе.

Пятивыводной штуцер

Но это необязательное требование. Кто-то любит делать все по старинке, используя фитинги и обрезки труб.

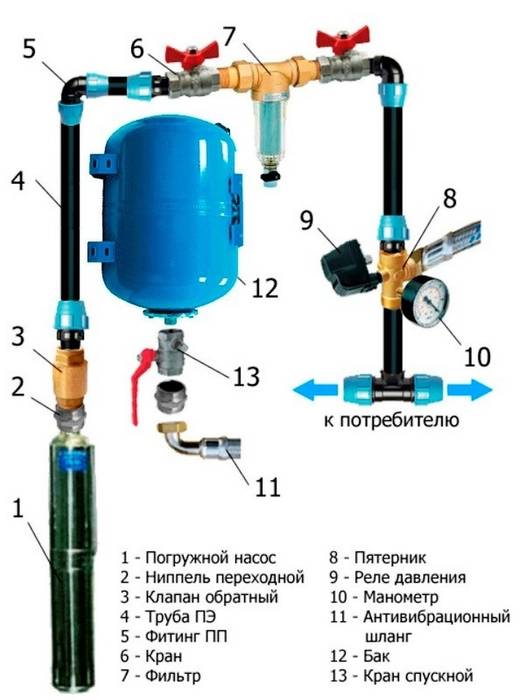

Схема подключения гидроаккумулятора к насосу и системе водоснабжения

Схема подключения

После установки гидроаккумулятора нужно установить оптимальное рабочее давление в системе водоснабжения и отрегулировать срабатывание реле. Нормальную работу бытовой техники обеспечивает давление 1,4-2,8 Атм. Для сохранения мембраны, давление в системе должно быть больше, чем в гидробаке на 0,1-0,2 Атм.

Например, если давление в гидробаке 1,5 Атм, то показатель этого параметра в системе водопровода должен быть не менее 1,6 Атм. Для регулировки реле используется это значение, оно оптимальное для водоснабжения небольшого одноэтажного коттеджа.

Если дом больше – два или три этажа, для него потребуется повысить давление в гидробаке, делая расчет оптимального давления с помощью формулы: V=(H+6)/10, где Н – значение самой высокой в доме точки водоразбора. Вставив его в формулу, можно узнать какое давление необходимо установит в гидробаке.

Вот основные моменты, которые надо учитывать при прокладывании трубопровода и монтаже гидроаккумулятора в домашний водопровод. Правильная установка – залог долгой и исправной работы всей системы водоснабжения.

Насосные станции на основе погружного насоса

Если требуется получать воду с глубины, которая не под силу эжекторной станции, стоит остановить свой взор на насосной станции на основе погружного насоса. В данном случае это будет лучший выбор.

Такая станция, традиционно, состоит из насоса, рыле, манометра и гидробака. Но особенность в том, что насос погружается в воду, а устройство автоматики, то есть рыле, манометр и гидробак, находится в доме.  Подобную конструкцию имеет насосная станция на основе скважинного насоса.

Если владелец не желает приобретать полноценную насосную станцию, к уже купленному обычному насосу, то можно дополнительно докупить блоки автоматики, позволяющие обезопасить и усовершенствовать работу насоса. Такие блоки позволяют отрегулировать уровень давления или силу тока воды. Они будут полезны, если расходующий воду прибор не требует изменения положения крана, например, если речь идет о стиральной машине. Но отсутствие гидроаккумулятора может сказаться возникновением гидроударов. Существуют также устройства с гидробаками, но они способны регулировать только ток воды, а не давление.

Способы проверки

Для проверки давления можно использовать автомобильный манометр

Воздух, закачанный на заводе в емкость, постепенно уходит через каучуковую мембрану и ниппель. Разрежение газовой полости приводит к чрезмерному растягиванию резиновой груши при заполнении ее жидкостью. Без сопротивления мембрана быстро изнашивается, может лопнуть. Замеры давления воздуха выполняется манометром. Оптимальный вариант — автомобильный измерительный прибор.

В инструкции производителя указано количество проверок для модели устройства. Средний показатель — 2 раза в год. Перед началом процедуры измерения параметра необходимо спустить из бака всю жидкость. Насос отключают от системы электропитания. На момент измерений бак должен быть пустой. Контроль необходим перед подключением устройства в систему. Во время хранения на складе из бака может просочиться часть воздуха. Рабочее давление указано в паспорте изделия.

Для осуществления проверки откручивают декоративный колпачок, закрывающий ниппель. Узел расположен в верхней части корпуса. К золотнику подключают манометр. Прибор должен иметь минимальную погрешность. Рекомендуются электронные и автомобильные устройства. Дешевые пластиковые манометры лучше не использовать, у них значительная погрешность показателей. Если уровень меньше заводских параметров, производится подкачивание воздуха с помощью компрессора. Гидроаккумулятор оставляют на сутки для контроля. После очередного замера, соответствующего норме, производится монтаж устройства. Превышение оптимального напора устраняется стравливанием воздуха.

Значение давления в гидроаккумуляторе

Оптимальное давление в гидроаккумуляторе обеспечивает постоянный напор воды и предотвращает износ деталей системы

Внутри гидробака находятся две среды – воздух или газ и вода, заполняющая резиновую мембрану. Принцип работы устройства: при включении насоса жидкость поступает в растягивающуюся емкость. Газ сжимается, его давление увеличивается. Напор воздуха выталкивает воду из мембраны в трубы разводки. При достижении показателя, на который настроена автоматика, устройство отключается. Потребление воды происходит из запаса гидроаккумулятора. Уменьшение объема жидкости приводит к падению давления и повторному включению насоса. Работу гидравлического аккумулятора контролирует реле давления.

Основная функция давления в гидроаккумуляторе – создание оптимальных условий для работы насосной станции. Напор воздуха исключает включение и выключение механизма после каждого открывания крана. Установка в водопроводной системе накопителя решает и другие проблемы:

1. Предотвращение скачкообразных изменений давления в трубопроводе (гидроударов), вызывающих повреждение труб и смесителей.
2. Продление срока эксплуатации насосного оборудования, предупреждение износа деталей и узлов.
3. Создание запаса воды внутри бака, который используется при отключении электричества.

Выбор объема бака зависит от мощности и типа насоса. Агрегаты с встроенным частотным преобразователем отличаются плавным пуском. Для них достаточно бака с минимальной емкости (24 л). Недостаток механизмов высокая стоимость, в частных хозяйствах они используются редко. Распространенный вариант — бюджетные скважинные насосы, при запуске дающие максимальную мощность. Они быстро создают высокий напор в трубах. Компенсировать его должен мембранный бак.

Целесообразно ли отказываться от гидроаккумулятора

При проектировании системы подачи воды в дом необходимо учитывать такие факторы, как количество потребителей, объем перекачиваемой жидкости, ресурс колодца или скважины. Если вода требуется на постоянной основе и в большом количестве, то без гидроаккумулятора просто не обойтись.

Насосная станция с гидробаком обеспечивает беспрерывную подачу воды в дом, а если вдруг произойдет отключение электроэнергии, то запаса жидкости хватит, чтобы закончить свои дела. Объем бака выбирают, исходя из потребностей.

Средний объем для бытового применения – 25-50 л, но для частого использования лучше сразу приобретать бак на 100-200 л или включать в схему накопитель в качестве дополнения.

Система водоснабжения может работать и без гидроаккумулятора. По сути, она представляет собой насос, соединенный трубопроводом с точками водоразбора. Главный минус такой системы – быстрый износ насосного оборудования.

В системе с гидробаком включение насоса производится только по необходимости, здесь же он будет включаться каждый раз, когда кто-то откроет кран с водой или захочет полить цветы. Двигатель из-за частой активизации быстрее выходит из строя, да и насос приходится ремонтировать или менять чаще обычного.

Однако производители не отказались от моделей без гидробака, потому что они востребованы. Чаще всего ими интересуются владельцы дачных участков, которые используют систему водоснабжения только в летний период – для отдыха, выращивания овощей или цветов.

Рассмотрим ситуации, при которых можно обойтись одним насосом, без гидроаккумулятора:

Таким образом, если нет необходимости в большом количестве воды, которая должна подаваться стабильно, постоянно и иметь запас, можно обойтись и обыкновенным насосом-автоматом. В остальных случаях необходим гидроаккумулятор.

Aquario AUTO AJC-101

Насосная станция, способная перекачивать до 3,3 куб. м воды и создавать напор до 52 метров. Максимальная глубина всасывания – 8 м. Применяют её обычно для перекачивания чистой воды из открытого водоёма, скважины или колодца. Насос автоматически включается и выключается, работает с жидкостями с температурой в пределах +1 – +40 ⁰С и содержанием мелких частиц диаметром до 1 мм.

Среди особенностей этой станции можно назвать вал, сделанный из нержавеющей стали и за счёт этого более долговечный, мощный асинхронный двигатель и доступную стоимость.

• доступная, благодаря российскому производству, цена – особенно, по сравнению с европейской продукцией;
• значительная высота подъёма и неплохая производительность;
• высокий уровень надёжности большинства деталей насоса;
• компактные размеры;
• перекачивание воды, в которой содержатся частицы диаметром до 1 мм.

• необходимость периодической замены манжета – чаще, чем на других насосных станциях;
• высокий уровень шума.

Монтаж глубинного аппарата на примере погружного насоса фирмы GRUNDFOS (грундфос)

Глубинные насосы фирмы Grandfos (грундфос) оснащены двигателями погружного типа. Бесшумная работа двигателя обеспечивается за счет установленных подшипников скольжения, смазанных специальной жидкостной антикоррозионной смазкой. Электрическая часть насоса заполнена жидкостью, предельная температура замерзания которой составляет -20°С и ниже. Чтобы двигатель работал исправно, необходимо постоянно следить за уровнем наполняемой жидкости в нем. Доливать рекомендуется жидкость типа SML-2 только фирмы Grunfos. Для проведения заливки в электродвигатель используйте следующий алгоритм:

Глубинный насос Grandfos

1. Убедитесь, что установка двигателя произведена в вертикальном положении с отклонением в 10-12°.
2. Открутите с помощью отвертки пробку.
3. С помощью шприца залейте жидкость в двигатель.
4. Распределите жидкость равномерно по поверхности капсулы двигателя с помощью раскачивания устройства, собравшийся воздух выйдет на поверхность.
5. Закрутите резьбовую пробку максимально туго, чтобы предотвратить проливание.
6. Установите двигатель в корпус насоса.

Далее возможна установка погружного насоса. Аппарат может монтироваться в вертикальной или горизонтальной плоскости.

Схема установки насоса Grandfos

Для того чтобы двигатель насоса мог свободно охлаждаться, необходимо производить контроль температуры заливаемой жидкости и минимального значения скорости потока воды. Для обеспечения свободной конвекции, ширину трубы скважины делают на 4-6 см больше диаметра корпуса насоса.

Важно! Свободная конвекция двигателя не допускается при условиях образования отложения на корпусе насоса.

Перед тем как проводить монтаж насоса необходимо убедиться, что он отключен от сети после возможной проверки и исключено случайное его включение. Все технические данные изделия описаны в паспорте в виде таблицы, туда снесены мощность, потребление электроэнергии, напряжение питания значение «косинуса фи» и др.

Насосы Grudfos (грундфос) оснащены внутренним тепловым реле, которое срабатывает при перегреве установки, отключая питание насоса. В дополнительной защите не нуждаются.

Монтаж глубинного насоса Grundfos (грундфос) выполняется следующим образом:

1. Производится установка обратного клапана на патрубок насоса. Вода не будет сливаться после отключения питания. На всасывающий патрубок монтируют фильтр грубой очистки чашевидной формы. Он убережет рабочую насосную камеру от заиливания.
2. После установки обратного клапана, устанавливают нагнетательный патрубок, по которому вода будет подаваться вверх.
3. Кабель питания в гидроизоляции пропускают по нагнетательному шлангу, его крепят с помощью клипс.
4. В кронштейны, предусмотренные на верхней части нержавеющего корпуса, проводят полимерный шпагат, который будет в дальнейшем удерживать насос в скважине.
5. Готовый к запуску аппарат опускают в шахту скважины. Опорой служит только шпагат, связка кабеля со шлангом не несет никакой нагрузки.
6. Канат фиксируют на кронштейне, который расположен с наружной стороны обсадной трубы.

Насос и детали для его сборки

Учтите, что выбрать правильный алгоритм установки вам поможет человек, который занимается этим профессионально. Если вы хотите выполнить установку своими руками, проконсультируйтесь с мастером, чтобы не допустить ошибок.

Автоматизация при низком дебите скважины

Иногда встречаются скважины, дебит которых не способен обеспечить дом водой и чтобы сделать обустройство в этой ситуации, нужно установить, где-нибудь в подвале, большую емкость для воды. В таком случае система автоматического водоснабжения будет работать не по давлению, а по уровню.
Схема ее работы выглядит так: скважинный насос качает воду в емкость, а в ней поплавок, когда поплавок поднимется до установленного уровня, он замкнет контакты, подаст сигнал на блок управления, который выключит насос. Тоже самое и в обратную сторону: уровень воды упал до установленного значения, идет сигнал на блок управления и глубинный насос включается. Все просто.

Вместо поплавка могут использоваться нижний и верхний электроды. Как только вода затопит верхний электрод, он подает сигнал на блок управления, который отключит погружной насос. Тоже самое и в обратную сторону: упал уровень ниже второго электрода, блок управления включает скважинный насос.
Качать воду из емкости в систему будет второй насос.

Как выбрать насосную станцию

При условии правильного выбора насосного агрегата будет обеспечено автономное водоснабжение загородного дома, коттеджа, полностью отвечающее потребительскому спросу.

Для этого необходимо определиться с основными характеристиками будущей станции:

• глубина всасывания;
• производительность;
• мощность;
• объем гидроаккумулятора.

Помогут примерные измерения и расчеты, которые можно произвести самостоятельно:

1. Глубина, с которой предстоит качать воду.
2. Расстояние от источника до точек забора воды.
3. Средний расход воды со всех точек одновременно. При условии, что через кран расходуется воды около 4 л/мин и 10 – 12 л/мин при использовании душа, можно рассчитать примерный единовременный расход воды всеми потребителями в час. Этот показатель будет соответствовать производительности станции.

Мощность насосной станции

Учитывая ежесуточную потребность в воде необходимо подобрать мощность насосной станции.

На этот показатель будет влиять:

• высота подъема воды;
• удаленность агрегата от скважины;
• производительность источника водозабора.

Среди бытовых установок мощность составляет 0,6 – 1,5 кВт. Из них можно выбрать, оптимальный вариант, не переплачивая.

Чем меньше расстояние от скважины и глубина залегания водоносного слоя, тем меньше мощности требуется для водоснабжения.

Производительность станции

Количество воды, которое агрегат способен выдать в водопроводную систему дома в час, является производительностью станции.

Она указывается в техническом паспорте, прилагаемом к товару. Производительность бытовых установок для дома и дачи колеблется между 2000 – 6000 л/ч.

Способы управления

1. Автоматический способ управления. Когда достигается верхний и нижний предел давления, специальное реле включает или выключает насос.
2. Ручной.
3. Дистанционный.

Защита от сухого хода и перегрева

Агрегаты водоснабжения, имеющие защиту от перегрева и сухого хода, отличаются безукоризненной работой. Система автоматически отключается при отсутствии воды в скважине, ограждая электродвигатель от перегрева.

Такой вид защиты продлевает срок службы насосной станции и увеличивает стоимость.

Объем накопительного резервуара

Выбирая насосную станцию для дома, следует обратить внимание на объем накопительного бачка. Он зависит от потребляемого количества воды и должен обеспечить водоснабжение при отключении электроэнергии

Объем бачка может быть от 8 л до 100 л.
