Оголовок для скважины — как правильно выбрать и установить

Производители и стоимость

Цена устройства зависит от размера, материала и производителя. Популярные изготовители скважинных комплектующих:

Джилекс – российский производитель насосного оборудования предлагает модели с маркировкой ОС, ОСП, ОСПБ (пластиковые с базовой частью виде встроенной клеммной коробки). Модели просты в установке и эксплуатации, подходят для применения на дачах и в частных коттеджах. Цена изделий 2000-4000 рублей.
Водолей – изделия рассчитаны на диаметр обсадных труб 90-168 мм. Они подходят для различных материалов – НПВХ, ПНД, стали. Пластиковое исполнение предполагает монтаж насоса с весом до 200 кг. Модели рекомендуются для неглубоких проходок. Их плюс – доступная стоимость порядка 1500-3000 рублей.
Merrill – оголовки американской компании выпускаются в двух вариантах материала корпуса – пластик и чугун. При монтаже требуется установка вентиляционного приточного клапана, в остальном устройство готово к использованию. Клапан покупается отдельно. Гарантия производителя 10 лет. Стоимость от 2400 до 4200 рублей.

Использование оголовков – наиболее доступный вариант защиты автономного источника. Монтаж не требует сварочных работ. Для закрепления достаточно затянуть крепежные болты.

Что такое скважинный оголовок и зачем он необходим

Оголовок – это элемент оформления верхней части скважины, сделанный как заглушка торца выходящей из земли обсадной трубы. Если провести аналогию с бытовым колодцем, оголовки для скважин выполняют те же функции, что и колодезная надстройка и ворот для подъема воды, а именно:

Защиту источника. Оголовок обеспечивает защиту от попадания в скважинный канал грязи, мусора и наружных осадков, в зимнее время крышка препятствует замерзанию поверхностной воды.
Фиксацию оборудования. Достаточная прочность оголовка гарантирует надежное крепление троса, исключающего, к его карабинам в нижней части крышки, на который подвешивается погружной электрический насос. Помимо этого, в оголовке предусмотрено удобное место для расположения питающего кабеля электронасоса.
Герметизацию канала. В холодное время для предохранения от замерзания воды часто используют нагревательный электрокабель, который размещают в глубинных стволах источника. Плотно прилегающая крышка препятствует тепловым потерям и соответственно позволяет экономить электроэнергию для обогрева, также она упрощает дополнительное утепление мягкими материалами, предохраняя скважину от попадания внутрь частиц утеплителя.
Защиту от хищений. Цена устанавливаемых в скважину погружных насосов может доходить до 2000 у.е. (Grundfos SP9), поэтому при использовании дорогостоящего оборудования приходится применять меры по его защите от хищений. Специальная конструкция оголовков и технология их крепежа значительно затрудняют или делают практически невозможным извлечение дорогого электронасоса из скважины.

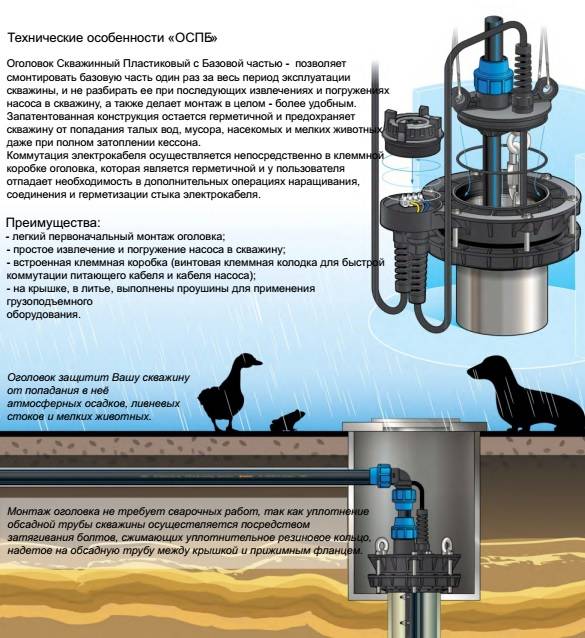

Рис. 2 Оголовок в разрезе на обсадной трубе

Соединение труб. Оголовок обеспечивает удобное подключение напорной трубы от электронасоса к системе водоснабжения – для этого в его центральной части имеется отверстие, через которое выводят и закрепляют идущий от электронасоса трубопровод. После обрезания напорной трубы при помощи углового или прямого компрессионного фитинга ее соединяют с водопроводной магистралью, идущей в дом.
Увеличение дебита. Применяя герметичный оголовок для скважины, можно искусственно поддерживать стабильный уровень. Связано это с тем, что в неглубоких скважинах снижение высоты зеркала воды создает область разряжения, препятствующую этому процессу.
Упрощение демонтажа. В традиционных моделях оголовков при извлечении электронасоса из скважины для ремонтных работ и обслуживания приходилось раскручивать болты и полностью снимать устройство, отключать питающий кабель от домашней сети и вытаскивать его через крышку. Современные модели позволяют снять и поставить насос в скважину без раскручивания болтов крепления за счет съемной центральной части верхней крышки. Еще одно преимущество подобных устройств – наличие клеммной коробки в боковой части корпуса, позволяющей отключать и подключать кабель питания электронасоса к электрической сети без протягивания его к дому.

Определение и назначение оголовка скважины

Оголовок крепится на трубу, защищает ствол скважины и удерживает насос

Автономный источник водоснабжения нуждается в обустройстве. Оголовок скважинный (ОС) – это конструкция круглой формы, надеваемая на обсадную трубу. Деталь изготавливается из прочных материалов, устойчивых к климатическому и механическому воздействию. Оголовок выполняет несколько функций:

изолирует шахту от попадания талых вод и осадков;
предотвращает попадание мусора;
конструкция используется для подвешивания насоса;
крышка уменьшает риск хищения оборудования;
защищает источник от промерзания зимой.

Оголовок представляет собой узел из двух фланцев, соединенных винтами. Между ними располагается резиновое кольцо, являющееся уплотнителем. Верхняя часть оборудована карабином для подвешивания погружного насоса. В крышке есть отверстие под силовой кабель. Посередине верхнего фланца расположен штуцер для подключения трубопровода.

Самостоятельное изготовление

Как сделать оголовок скважины самостоятельно? Для этого потребуется вырезать фланец и крышку из листового металла. Легче всего работать с алюминием, но если устанавливаемое оборудование весит более 200 кг, лучше предпочесть листовую сталь. Чугун для самостоятельного изготовления подходит меньше всего. Также вам понадобится уплотнительное кольцо из резины или паронита.

Фланец

Внутренний диаметр фланца должен быть незначительно (на 1-2 мм) больше внешнего диаметра обсадной трубы. Вырезать деталь из листа (толщина от 10 мм) в домашних условиях можно разными способами:

при помощи сварочного аппарата,
высверливая по разметке отверстия и выпилив затем заготовку.

В обоих случаях потребуется дополнительная обработка (выравнивание) краев.

Устройство оголовка для скважины предполагает прочность и герметичность конструкции, поэтому лучше всего фиксировать фланец на трубе при помощи сварки.

По окружности фланца выполняются крепежные отверстия. Минимальное допустимое количество (4 шт.) не обеспечит высокой герметичности и надежности крепления, поэтому лучше предусмотреть наличие 6-8 соединительных болтов.

Крышка

Крышка оголовка аналогичным образом вырезается из листа металла. В ней необходимо выполнить технологические отверстия для ввода насосного трубопровода и питающего кабеля. Вводные отверстия оснащаются переходниками и прижимными болтами. Диаметр основного отверстия в крышке выполняется под размер штуцера водоотводящей трубы. Штуцер приваривается к крышке. Крышку также оснащают тремя рым-болтами. Два из них служат по прямому назначению – с их помощью поднимают изделие при демонтаже. Они устанавливаются классическим способом. Третий рым-болт ставится в обратном положении и «смотрит» в обсадную трубу. Он используется для крепления троса. Крепежные отверстия крышки должны соответствовать находящимся на фланце. Чтобы конструкция оголовка скважины в целом была более надежной, рекомендуется не размечать и высверливать крепежные отверстия по отдельности на фланце и на крышке, а соединить элементы струбциной и выполнить сквозное сверление. Такая технология даст максимальное совпадение.

Никаких сложностей с тем, как установить оголовок на скважину, не возникнет. Принцип выполнения и основные этапы монтажа аналогичны описанной выше работе с заводскими изделиями. Перед установкой следует аккуратно и точно вырезать уплотнительное кольцо.

Почему вода из скважины плохо пахнет?

Самое время задаться вопросом, почему вода из скважины плохо пахнет. Этому явлению может быть несколько причин.

Во-первых, могут расплодиться анаэробные бактерии в вашем электрическом водонагревателе, который стоит на ГВС, или в бойлере косвенного нагрева. Этот процесс может происходить, если не выполняются два параметра:

Вода должна иметь постоянную циркуляцию или регулярный расход через точки разбора.
Температура воды в бойлере должна быть выше +55С.

Если эти два параметра исполняются, то вода в бойлере «зацвести» не может, а соответственно и запаха из горячего крана не будет.

Если же все-таки такое произошло, то можно ликвидировать плохой запах воды из-под крана следующим путем:

Повысить температуру в бойлере на 3 суток до +90С либо до максимальной (некоторые электрические бойлеры не дают +90С, их максимальная температура +85С).
Увеличить скорость разбора воды через точки разбора – краны или душ. Или включить циркуляцию воды в системе водоснабжения, если позволяет оборудование.

Небольшое замечание. Если у вас установлен бойлер косвенного нагрева (БКН), то придется поднимать температуру в системе отопления, чтобы поднять температуру в самом бойлере. Для низкотемпературных систем отопления это не всегда возможно.

Во-вторых, вода из под крана плохо пахнет, когда верховодка попадает в вашу скважину и, затем, попадает в вашу систему водоснабжения.

Даже в герметичный, казалось бы, кессон может попадать вода. Один из выходов — установка оголовка на скважину.

Это может происходить из-за того, что обсадные трубы были плохо герметизированы по резьбе или сварному шву. Или из-за того, что грунт во время зимних подвижек нарушил герметизацию обсадных труб.

А еще, некоторые горе – бурильщики используют вместо стальной обсадной трубы пластиковую. Такая труба может лопнуть в любом месте на глубине и пропускать верховодку в ствол скважины. Далее центробежным насосом вода из скважины с верховодкой попадает в ваш водопровод. А там ее нагревает бойлер до +60С и вы получаете «чудесный» запах из-под крана.

Что делать в такой ситуации? Выходов несколько, в том числе установить оголовок на скважину, который герметично перекроет устье скважины и не даст верховодке проникать в скважину сверху.

Оголовок ставится на устье скважины, которое выходит в кессон.

В случае же, если нарушена герметичность труб скважины, выхода два – пробовать осуществить ремонт скважины или заново бурить скважину рядом со старой.

Принцип действия защитного оголовка

Устройство защитного оголовка достаточно простое. Материалы для изготовления также применяются различные. Наиболее надежными считаются стальные оголовки, но для пластиковой обсадной трубы можно использовать пластмассовый оголовок. Недостатки пластика очевидны. Это плохая устойчивость к температурным колебаниям, недостаточная прочность на морозе, на пластиковом оголовке достаточно быстро появятся трещины и он перестанет выполнять свою функцию.

Состав крышки следующий. Это сама крышка, зажим из латуни или пластика, рым-болты, пластиковые или стальные вводы, резиновое кольцо, карабин, крепежное приспособление, фланец.

Конструкция устанавливается при помощи болтов.

Погружение насосного шланга производится через крышку, используя рым-болты.

Для монтажа оголовка необходимо выполнить точный и ровный срез обсадной трубы. Соедините хомутами насос на тросе с кабелем и выводной трубой. После того, как вы опустите насос в скважину, можно надеть крышку герметизатора.

Следует заметить, что большинство крупных фирм, устраивающих скважины, включают в свои услуги и устройство оголовка. Возможно, при заказе бурения скважины, следует уточнить, производится ли данная необходимая услуга.

Лучше всего использовать оголовки фабричного производства.

Обустройство собственной скважины на приусадебном участке позволит вам не зависеть от капризов центрального водоснабжения. Но стоит знать, что любая добыча воды с водоносных слоев, следующих за первым приповерхностным, требует обязательного получения лицензии. И чтобы получить такую лицензию необходимо собрать немало предварительных разрешающих документов на . И в вашем доме всегда будет достаточно воды для бытового использования и поливки огорода.

Конструктивное устройство оголовка для скважины

В качестве основного элемента – крышка-диск, где размещены все прочие детали. Наличие внутри кольца позволяет правильно подобрать диаметр под конкретную обсадную трубу.

Центральная его часть снабжена отверстием, благодаря которому можно зафиксировать ПНД от трубопровода. Диаметр может быть либо 25 миллиметров, либо 32, либо 40.

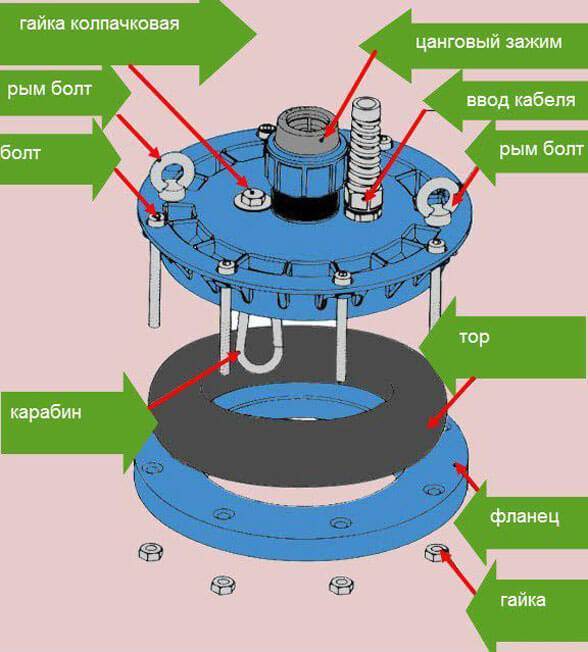

В конструкции также предусмотрены:

Резиновое кольцо — уплотнитель;
Обеспечивающий герметичность кольцеобразный фланец;
Фиксирующий трос карабин;
Болты-рым;
Зажим для цанги, чтобы надежно фиксировать трубу;
Иногда клеммная коробка;
Болты, соединяющие резиновый уплотнитель с фланцем, а также частью крышки.

Самостоятельный монтаж оголовков

Общая схема правильной установки оголовка в кессоне

Установка оголовка на скважину предполагает выполнение всех работ в определенной последовательности. Инструкция в таблице позволит вам разобраться в основных моментах и не пропустить важные операции:

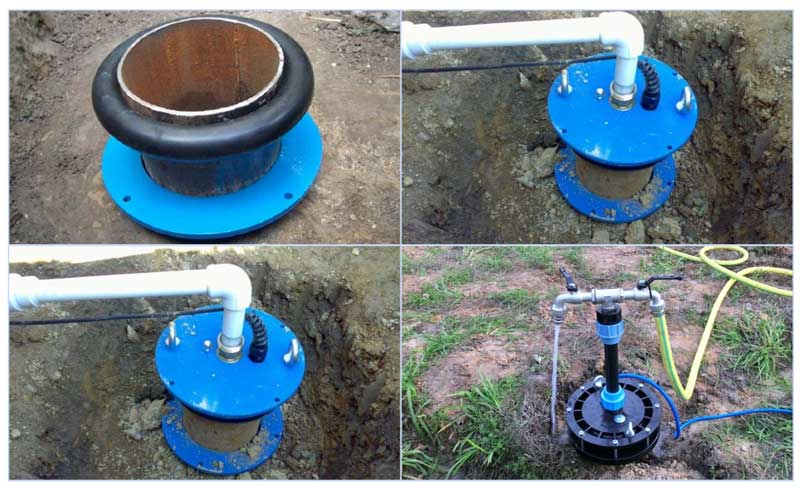

Иллюстрация	Этап установки
	Начало установки. На обрезанный край обсадной трубы надеваем фланец. Уплотняем соединение с помощью резинового кольца, с усилием натягивая его на обсадную трубу.
	Подготовка крышки. Через отверстия в крышке пропускаем шланг для подачи воды и кабель питания. Трос с подвешенным насосом вначале пропускаем через кольца на крышке, а затем, когда будет полностью отмерена длина, фиксируем на карабине.
	Фиксация шланга. Устанавливаем крышку на горловину обсадной трубы, после чего надеваем на шланг фитинг. Сгоняем фитинг к отверстию в крышке и фиксируем его, плотно прижимая прокладку.
	Фиксация питающего кабеля. На кабель питания надеваем уплотнительный элемент, который вставляем в отверстие крышки.

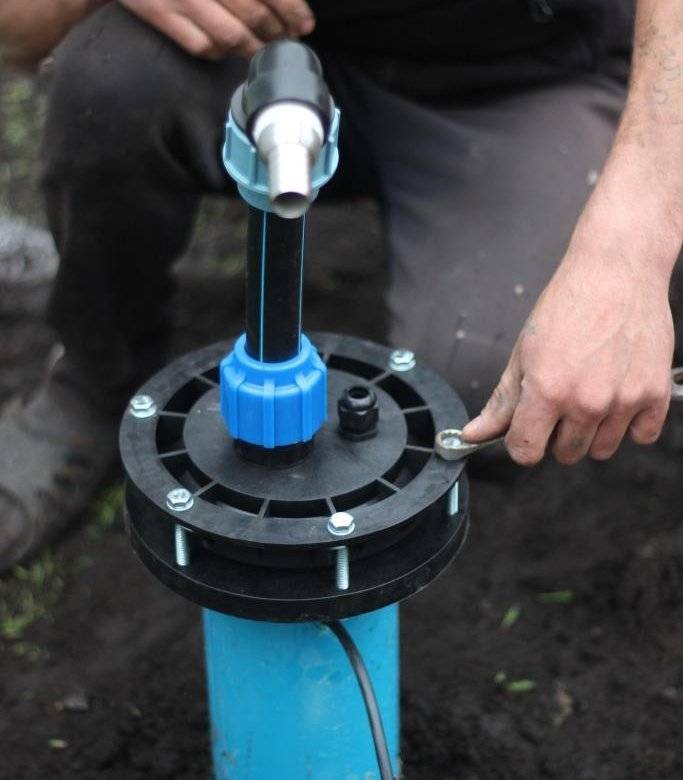

	Закрепление крышки. В крепёжные отверстия вставляем болты. Равномерно затягиваем их, герметизируя узел.

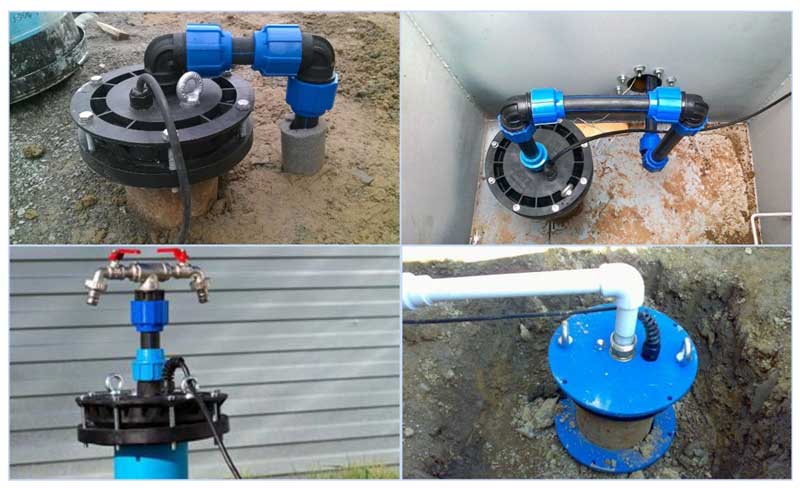

Смонтированная конструкция внутри кессона

Назначение устройства

Говоря простым языком, оголовок является крышкой для скважины. При помощи его защищают верхнюю часть обсадной трубы от воздействия различных негативных факторов извне.

Конечно, можно и не приобретать оголовок, заместив его емкостью, которой укрывают скважину сверху. Бывает и так, что трубу оборачивают полиэтиленовой пленкой. Но этих приспособлений все же недостаточно для долгосрочной службы, так как они не защитят устройство от различных насекомых или в случае весеннего паводка. Еще оголовок понадобится для удобства монтажа насоса, кабеля и прочих приборов. Поэтому не нужно недооценивать необходимость этого механизма.

Преимущества установки:

предотвращение загрязнения воды;герметичность верхней части скважины (защита от залива ненужной жидкости);фиксирование водопровода или погружного насоса;исключение попадания в шахту различных мелких вещей;предотвращение хищения оборудования скважины или насоса.

По этим причинам стоит установить оголовок. Более того, использование всей конструкции будет проходить значительно легче с наличием этого полезного устройства.

Последние материалы из раздела “Товары для дома”

Обзор лучших газовых конвекторов

Газовые конвектора практично заменяют газовые котлы. Их установка проста, они надежные, и это недорого. Остается только выбрать хороший …

ТОП 10 лучших конвекторов

Поскольку мы живем в уникальной стране, погодные капризы в зимние холода и межсезонье всегда наступают очень неожиданно для …

ТОП 10 лучших тепловых завес

Самые крупные тепловые потери в здании, которое отапливается, происходят через входную дверь. Это сильно становится заметно в …

ТОП 10 лучших тепловентиляторов для дома

На данный момент тепловентилятор является одним из наиболее востребованных электроприборов для обогрева жилища. Особенно …

Топ термоприводов для теплицы

Качественное проветривание теплиц имеет ответственное значение в вопросах выращивания культурных растений. Избежать перегрева …

ТОП 10 вибрационных насосов

Вибрационный насос получил свое название благодаря принципу работы, где перекачивание жидкости осуществляется за счет внутренних …

Виды

Сегодня легко найти на рынке несколько категорий оголовков для скважины. Их устройство практически одинаковое и состоит из фланца, крышечки, а также кольца из резины. Разница заключается в материале, который использовался для создания оголовка, а также в дополнительных свойствах эксплуатации этой детали.

В первую очередь разница между металлическими видами и пластиком заключается, как минимум в массе оборудования, которое подвешивается. Пластиковый оголовок может выдерживать вес до 200 килограммов, а стальной – до полутонны. При выборе материала оголовка следует брать в расчет глубину скважины, а также вес оборудования, которое будет к нему закрепляться.

Например, для скважин, глубина которых не превышает 50 метров, вес оборудования не будет более 50–100 килограммов. В то же время для глубоких скважин, в которых есть смысл использовать мощную насосную установку, а также несколько десятков метров троса из стали и проводов, а общая масса оборудования может превысить четверть тонны.

Скважинный оголовок имеет и ряд опций, ведь производители пытаются максимально удовлетворить требования всех своих клиентов. По этой причине оголовки для скважин комплектуются следующими частями:

рым-болтами;
кабельным вводом, который необходим для электропривода;
штуцером для трубы, с которой будет падать вода;
набором карабинов;
болтами для крепежа.

Теперь о некоторых элементах стоит сказать подробно.

Рым-болт представляет собой обычный болт, верхняя часть которого сделана в виде кольца. Данные элементы обычно применяют для подвешивания оборудования, прикрепления тросов и так далее. Как правило, их ставят на оголовок, чтобы крышка проще поднималась и снизу, чтобы можно было подвесить насос.
Кабельный ввод – это отличная вещь, наличие которой практически исключает возможность нечаянного повреждения электрического кабеля. Как правило, такой ввод имеет специальную пружинку, которая обеспечивает надежное крепление и позволяет сказать, что оголовок герметичный.

Пластиковые

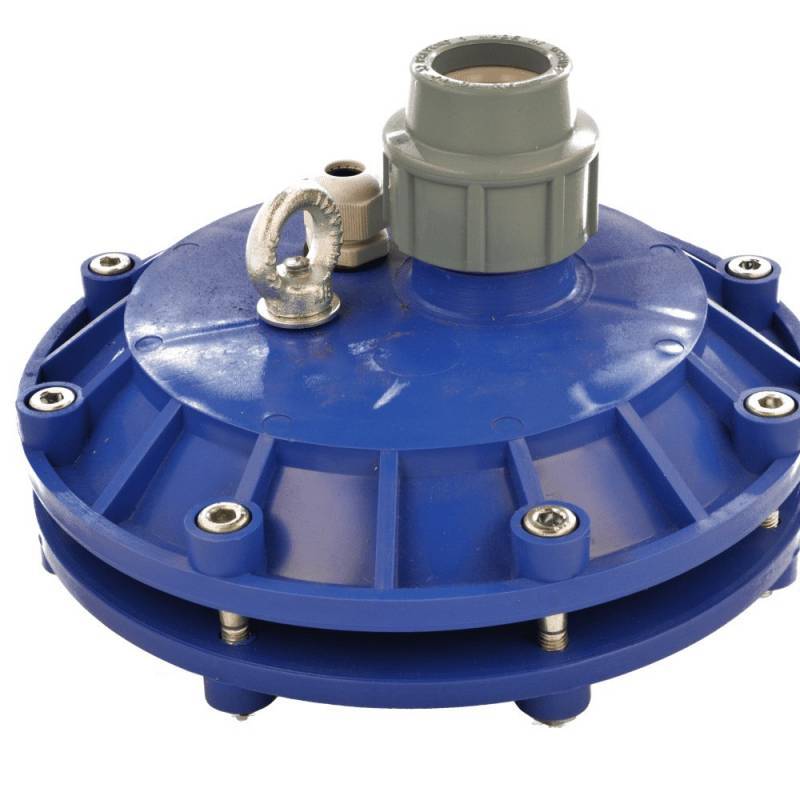

Пластиковый оголовок для скважины.

К преимуществам заглушек этого типа можно отнести наличие съемной области в верхней крышке. Она позволяет перемещать насос в водоносную скважину без удаления элементов крепления. Кроме этого, пластиковые изделия оснащены клеммной коробкой, посредством которой подключают электропроводку.

Металлические

Этот вид устройств устойчив к перепадам температур, обладает высокой прочностью, имеет продолжительный срок службы. В то же время эти элементы подвержены коррозии. Перед применением во влажной среде изделия покрывают антикоррозийными средствами.

Металлический оголовок для скважины.

На рынке представлены следующие металлические заглушки:

чугунные;
стальные.

Стальные модели имеют простую и надежную конструкцию, но при повреждении защитного покрытия быстро ржавеют. Их стоимость превышает цену полимерных аналогов.

Чугунные устройства характеризуются большой массой. Антикоррозийные свойства материалу придает цинковый или гальванический защитный слой. Недостатком изделий считается низкая устойчивость к ударным воздействиям. В ценовом отношении чугунные изделия сопоставимы со стальными образцами.

Оба вида заглушек используют при обустройстве глубоких скважин. Максимальный вес оборудования при этом может составлять 500 кг.

Как самому сделать оголовок

Если отсутствует возможность установить готовую заглушку или скважина имеет нестандартные параметры, возникает вопрос, как самому сделать оголовок для обсадной колонны. Мастера советуют выбрать в качестве основы лист нержавеющей стали толщиной 10 мм.

Вначале вырезают круглый фланец, внутреннее отверстие которого должно соответствовать размерам скважины. Иногда вместо него к обсадной колонне приваривают 3 металлических уголка.

В центре наружного люка проделывают 2 отверстия, через которые устанавливают трубу водоснабжения и электрокабель. Кроме этого, во фланце и крышке прорезают пазы под болты крепления. Все работы производят с помощью сварочного инструмента и дрели.

Выполнив шлифовку поверхностей, приступают к установке рым-болтов. К наружной поверхности люка приваривают 2 детали крепления, посредством которых крышка будет открываться. Изнутри монтируется еще 1 рым-болт. Он используется как опора для троса насоса, фиксирующего погружной инструмент на нужной глубине.

Для прокладки выбирают круглую резину толщиной около 5 мм. Ее внутреннее отверстие должно совпадать с сечением обсадной трубы. Подойдет кольцо, изготовленное из старой автомобильной шины.

При монтаже электрокабеля используют термоусадочную муфту. Она защищает провод от поломки. Устанавливают изделие с помощью строительного фена.

Что следует знать об оголовках

В строительном магазине приобрести оголовок не сложно, выбор этих устройств достаточно широк. Прежде всего, следует подбирать оголовок в точном соответствии с размерами своей обсадной трубы. Второй важный момент – материал, из которого выполнено приспособление.

В продаже имеются следующие типы оголовков:

пластиковые – выдерживают нагрузку до 200 кг;
стальные – допустимы нагрузки не более 500 кг
чугунные – способны выдержать свыше 500 кг, но и сами весят немало.

В целях экономии многие предпочитают стальной оголовок чугунной модели. Конечно, стальное изделие стоит заметно меньше. Но следует помнить, что и срок эксплуатации такой модели заметно короче.

Хотя промышленные модели оголовка делают круглой формы, внешняя конфигурация может быть любой, например, квадратной. Главное – обеспечить надежную защиту и герметичность

Обычно для относительно неглубокой скважины, до 50 м глубиной, можно взять пластиковую или стальную модель, поскольку нагрузка в таких случаях редко превышает 100 кг.

А вот вес более мощного оборудования для артезианской скважины может превышать 250 кг. Здесь следует использовать более прочный оголовник.

Точные сведения о характеристиках оборудования содержатся в техническом паспорте изделия, что позволяет выяснить все нюансы еще до покупки.

На этой схеме подробно представлено устройство обычного скважинного оголовка. В нижнем фланце выполнено отверстие для обсадной трубы, а в верхней крышке сделаны отверстия для коммуникаций (+)

Одно из преимуществ устройства оголовка скважины в том, что оно достаточно простое.

Такой агрегат состоит из трех основных элементов:

крышки;
фланца;
уплотнительного кольца.

Дополнительно, в зависимости от модели, устройство может быть укомплектовано:

рым-болтами;
кабельным вводом, предназначенным для электропривода;
набором карабинов;
штуцером для водоподающей трубы;
крепежными болтами.

Рым-болт представляет собой обычный болт, верхняя часть которого выполнена в виде кольца. Эти элементы используют для подвешивания оборудования, закрепления тросов и т.п. На оголовок рым-болты ставят сверху, чтобы было легче поднимать крышку, а также снизу – для подвешивания насоса.

Если в комплект модели рым-болты по какой-то причине не входят, их при желании можно приобрести отдельно и приварить к металлическому оголовку.

Два рым-болта на поверхности этого оголовка выполняют роль устройств для поднимания крышки. Иногда для этого даже используют специальное подъемное оборудование, поскольку вес мощного погружного насоса модет составить более 200 кг

Кабельный ввод – это полезный элемент, позволяющий защитить электрокабель от случайных повреждений. Обычно он снабжен специальной пружиной, обеспечивающей надежное крепление и герметичность конструкции. Болты, соединяющие крышку и фланец, могут быть особой “секретной” конструкции.

Это позволяет дополнительно защитить скважину от постороннего вмешательства. Если оголовок укомплектован обычными болтами, имеет смысл заменить их крепежом с секретом.

Существуют элементы, специально предназначенные для работы в условиях повышенной влажности, защищенные от коррозии специальным пластиковым покрытием. Если есть возможность, стоит отдать предпочтение именно таким комплектующим.

Первое число указывает на размеры обсадной трубы, для которой предназначено изделие. Если указано только одно число, то устройство подходит только для труб этого конкретного диаметра.

Если же указан диапазон, например, 140-160, значит, такой оголовок можно устанавливать с обсадными трубами различного диаметра в этих пределах. Второе число указывает на параметры водоподающей трубы, которую можно с этим оголовком соединить.

Пластиковые оголовки дополнительно маркируют буквой “П”, а на металлических изделиях такая маркировка отсутствует.

Таким образом, если на изделии стоит маркировка ОС-152/32П, это оголовок, изготовленный для обсадной трубы диаметром 152 мм, который укомплектован переходником для водопроводной трубы с диаметром 32 мм. Изделие выполнено из пластика.

Если же маркировка выглядит как ОС-152/32, это изделие с точно такими же характеристиками, но изготовленное из металла.

Цена на готовый оголовок может варьироваться в диапазоне от 50 до 120 долларов. Это примерные цены, при желании можно найти и более дешевый вариант. Однако следует помнить, что приобретение модели по слишком привлекательной цене может таить неприятные сюрпризы, связанные с низким качеством исполнения.
