Оголовок для скважины: назначение, виды и технология изготовления своими руками

Что следует знать об оголовках

В строительном магазине приобрести оголовок не сложно, выбор этих устройств достаточно широк. Прежде всего, следует подбирать оголовок в точном соответствии с размерами своей обсадной трубы. Второй важный момент – материал, из которого выполнено приспособление.

В продаже имеются следующие типы оголовков:

• пластиковые – выдерживают нагрузку до 200 кг;
• стальные – допустимы нагрузки не более 500 кг
• чугунные – способны выдержать свыше 500 кг, но и сами весят немало.

В целях экономии многие предпочитают стальной оголовок чугунной модели. Конечно, стальное изделие стоит заметно меньше. Но следует помнить, что и срок эксплуатации такой модели заметно короче.

Хотя промышленные модели оголовка делают круглой формы, внешняя конфигурация может быть любой, например, квадратной. Главное – обеспечить надежную защиту и герметичность

Обычно для относительно неглубокой скважины, до 50 м глубиной, можно взять пластиковую или стальную модель, поскольку нагрузка в таких случаях редко превышает 100 кг.

А вот вес более мощного оборудования для артезианской скважины может превышать 250 кг. Здесь следует использовать более прочный оголовник.

Точные сведения о характеристиках оборудования содержатся в техническом паспорте изделия, что позволяет выяснить все нюансы еще до покупки.

На этой схеме подробно представлено устройство обычного скважинного оголовка. В нижнем фланце выполнено отверстие для обсадной трубы, а в верхней крышке сделаны отверстия для коммуникаций (+)

Одно из преимуществ устройства оголовка скважины в том, что оно достаточно простое.

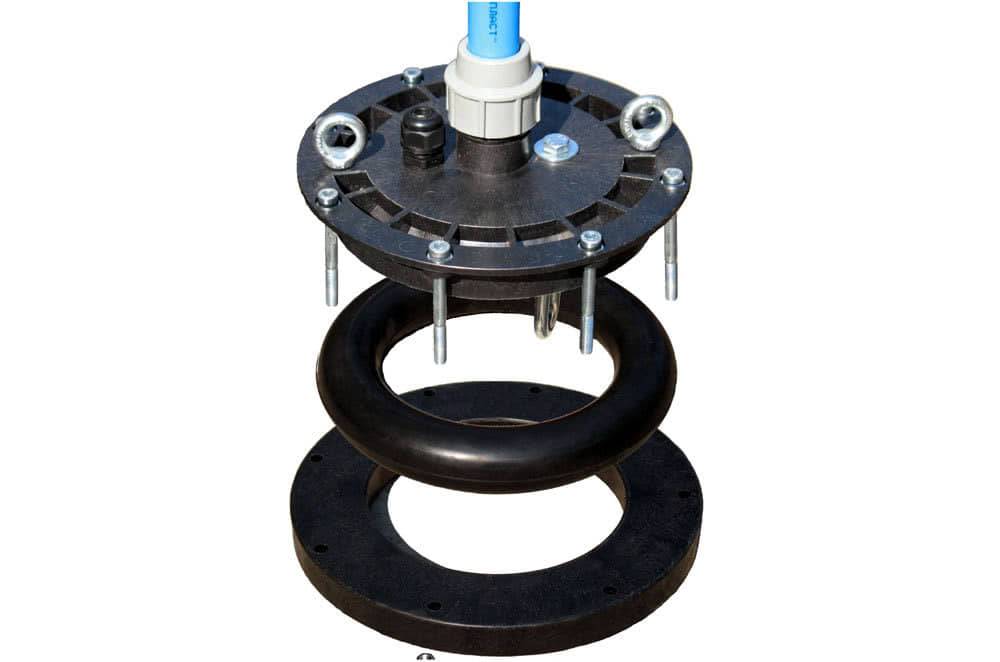

Такой агрегат состоит из трех основных элементов:

• крышки;
• фланца;
• уплотнительного кольца.

Дополнительно, в зависимости от модели, устройство может быть укомплектовано:

• рым-болтами;
• кабельным вводом, предназначенным для электропривода;
• набором карабинов;
• штуцером для водоподающей трубы;
• крепежными болтами.

Рым-болт представляет собой обычный болт, верхняя часть которого выполнена в виде кольца. Эти элементы используют для подвешивания оборудования, закрепления тросов и т.п. На оголовок рым-болты ставят сверху, чтобы было легче поднимать крышку, а также снизу – для подвешивания насоса.

Если в комплект модели рым-болты по какой-то причине не входят, их при желании можно приобрести отдельно и приварить к металлическому оголовку.

Два рым-болта на поверхности этого оголовка выполняют роль устройств для поднимания крышки. Иногда для этого даже используют специальное подъемное оборудование, поскольку вес мощного погружного насоса модет составить более 200 кг

Кабельный ввод – это полезный элемент, позволяющий защитить электрокабель от случайных повреждений. Обычно он снабжен специальной пружиной, обеспечивающей надежное крепление и герметичность конструкции. Болты, соединяющие крышку и фланец, могут быть особой “секретной” конструкции.

Это позволяет дополнительно защитить скважину от постороннего вмешательства. Если оголовок укомплектован обычными болтами, имеет смысл заменить их крепежом с секретом.

Существуют элементы, специально предназначенные для работы в условиях повышенной влажности, защищенные от коррозии специальным пластиковым покрытием. Если есть возможность, стоит отдать предпочтение именно таким комплектующим.

Первое число указывает на размеры обсадной трубы, для которой предназначено изделие. Если указано только одно число, то устройство подходит только для труб этого конкретного диаметра.

Если же указан диапазон, например, 140-160, значит, такой оголовок можно устанавливать с обсадными трубами различного диаметра в этих пределах. Второе число указывает на параметры водоподающей трубы, которую можно с этим оголовком соединить.

Пластиковые оголовки дополнительно маркируют буквой “П”, а на металлических изделиях такая маркировка отсутствует.

Таким образом, если на изделии стоит маркировка ОС-152/32П, это оголовок, изготовленный для обсадной трубы диаметром 152 мм, который укомплектован переходником для водопроводной трубы с диаметром 32 мм. Изделие выполнено из пластика.

Если же маркировка выглядит как ОС-152/32, это изделие с точно такими же характеристиками, но изготовленное из металла.

Цена на готовый оголовок может варьироваться в диапазоне от 50 до 120 долларов. Это примерные цены, при желании можно найти и более дешевый вариант. Однако следует помнить, что приобретение модели по слишком привлекательной цене может таить неприятные сюрпризы, связанные с низким качеством исполнения.

В настоящее время высокой популярностью пользуются оголовки для скважины фирмы “Джилекс”.

Самостоятельное изготовление

Как сделать оголовок скважины самостоятельно? Для этого потребуется вырезать фланец и крышку из листового металла. Легче всего работать с алюминием, но если устанавливаемое оборудование весит более 200 кг, лучше предпочесть листовую сталь. Чугун для самостоятельного изготовления подходит меньше всего. Также вам понадобится уплотнительное кольцо из резины или паронита.

Фланец

Внутренний диаметр фланца должен быть незначительно (на 1-2 мм) больше внешнего диаметра обсадной трубы. Вырезать деталь из листа (толщина от 10 мм) в домашних условиях можно разными способами:

• при помощи сварочного аппарата,
• высверливая по разметке отверстия и выпилив затем заготовку.

В обоих случаях потребуется дополнительная обработка (выравнивание) краев.

Устройство оголовка для скважины предполагает прочность и герметичность конструкции, поэтому лучше всего фиксировать фланец на трубе при помощи сварки.

По окружности фланца выполняются крепежные отверстия. Минимальное допустимое количество (4 шт.) не обеспечит высокой герметичности и надежности крепления, поэтому лучше предусмотреть наличие 6-8 соединительных болтов.

Крышка

Крышка оголовка аналогичным образом вырезается из листа металла. В ней необходимо выполнить технологические отверстия для ввода насосного трубопровода и питающего кабеля. Вводные отверстия оснащаются переходниками и прижимными болтами. Диаметр основного отверстия в крышке выполняется под размер штуцера водоотводящей трубы. Штуцер приваривается к крышке. Крышку также оснащают тремя рым-болтами. Два из них служат по прямому назначению – с их помощью поднимают изделие при демонтаже. Они устанавливаются классическим способом. Третий рым-болт ставится в обратном положении и «смотрит» в обсадную трубу. Он используется для крепления троса. Крепежные отверстия крышки должны соответствовать находящимся на фланце. Чтобы конструкция оголовка скважины в целом была более надежной, рекомендуется не размечать и высверливать крепежные отверстия по отдельности на фланце и на крышке, а соединить элементы струбциной и выполнить сквозное сверление. Такая технология даст максимальное совпадение.

Никаких сложностей с тем, как установить оголовок на скважину, не возникнет. Принцип выполнения и основные этапы монтажа аналогичны описанной выше работе с заводскими изделиями. Перед установкой следует аккуратно и точно вырезать уплотнительное кольцо.

Как сделать оголовок самому?

Итак, самое главное – сооружение самодельного оголовка. Для удобства и ясности нужно разделить этот процесс на 2 этапа: сооружение его главных деталей и монтаж получившейся конструкции на устье скважины.

1 этап: подготовка деталей

Пластиковые крышки отличаются хорошими эксплуатационными характеристиками и легким весом.

Начните с собственно создания основных частей конструкции. Первое, с чем нужно определиться, это материал. Оголовки бывают металлическими (из стали, чугуна или алюминия) и пластиковыми. Для самостоятельного создания подойдет только металл. Наиболее популярные варианты – это нержавеющая сталь, алюминий.

Вам понадобятся:

• один лист выбранного металла толщиной от 1 см;
• 6 или 8 болтов;
• 3 рым-болта;
• 1 карабин (к нижнему рым-болту);
• крепкий металлический трос;
• вводные штуцеры;
• пластиковая труба для подачи воды.

А теперь нужно понять устройство конструкции:

1. Из листа металла делаете фланец. Внутренний диаметр фланца замеряется по наружному диаметру обсадной трубы: он должен быть на 1-2 мм больше диаметра трубы.
2. Когда фланец вырезан, вырежьте к нему заглушку; размер заглушки должен совпадать с размером фланца. Ее толщина должна составлять 8-10 мм. В крышке делайте отверстия: для кабеля питания насоса и водонапорных труб, 6-8 отверстий для болтов (соответственно, столько же, сколько на фланце), 3 отверстия для рым-болтов.
3. Установите вводные штуцеры для кабеля и труб в проделанные отверстия.
4. Установите 3 рым-болта в ранее проделанные отверстия: 1 снизу – крышки, 2 сверху – нее. Нижний рым-болт послужит для крепления насоса, а верхние рым-болты – для большего удобства поднятия насоса.
5. Последняя задача на данном этапе – прокладка из резины, которая будет проложена между крышкой и фланцем. Естественно, по размерам она должна соответствовать обеим деталям, точнее, их внутреннему диаметру.

2 этап: сборка заготовленных деталей и монтаж конструкции

Наконец, когда вы поняли устройство оголовка и главные детали для него готовы, можете приступать к этапу монтажа устройства на скважину своими руками.

Поэтому с ее подготовки и начинается весь монтаж:

1. Следует перпендикулярно срезать обсадную трубу. Этот шаг нужен, для того чтобы труба подходила под габариты крышки. Шлифуйте края трубы, полностью уберите все неровности и покройте края антикором.
2. Вторым шагом является погружение насоса в скважину. Первым делом нужно отмерить нужную длину троса и отрезать нужный кусок. Готовьте насос к погружению в соответствии с правилами, указанными в инструкции, прилагаемой к насосу. Теперь берите пластиковую трубу и кабель питания насоса. Скрепите вместе пластиковую трубу, кабель и трос: это делается хомутами.
3. Трубу с тросом и кабелем необходимо продеть сквозь крышку оголовка. К рым-болту, который прикреплен к крышке снизу, крепите карабин. На этот карабин крепите один конец троса.
4. Пришло время приваривать фланец к обсадной трубе. Когда фланец закреплен на трубе, кладите на него прокладку и спустите насос. Кладите крышку, которая закрывает верхнюю часть обсадной трубы, поверх.
5. Остается только плотнее прижать прокладку между крышкой и фланцем и соединить их болтами.

https://youtube.com/watch?v=evCaLRk3_tE

Готово! Работы можно считать законченными. Вы сделали собственный оголовок, остается только пользоваться плодами своих трудов. Если вы следовали описанным здесь рекомендациям, будьте уверены, что самодельный оголовок повысит срок эксплуатации вашей скважины не меньше, чем это мог сделать покупной.

Защита скважины от мороза

Установка оголовка поможет предотвратить промерзание скважины в зимнее время, однако она не даёт полной гарантии от замерзания в сильные морозы или когда скважина используется круглогодично для водоснабжения в частных домах.

Одним из способов защиты от морозов является установка коробов с теплоизоляцией поверх скважины. Этот вариант подходит для дач.

Короб можно изготовить из подручных средств: досок, фанеры, древплиты и тому подобного материала. Внутри короб оббивается теплоизоляционным материалом: войлоком, пенопластом и т.п. Также он может заполняться сухой травой, листьями или гранулами пенопласта.

Как стационарный вариант можно использовать короб из кирпича с утеплёнными стенками. Для утепления круглогодично используемых скважин лучше всего подходит установка кессона.

В заключение следует отметить, что крышка для скважины — это важный элемент вашего источника питьевой воды и не стоит пренебрегать его установкой.

Защита скважины от замерзания

Для круглогодичного использования скважины, потребуется провести её утепление. Защитить её от зимнего мороза можно несколькими способами:

1. Разместить верхнюю часть скважины внутри кессона. Для этого, изначально выкапывается яма вокруг выхода обсадной трубы, стены и пол которой укрепляются бетоном, кирпичной кладкой или брусом. Сверху обустраивается крышка, которая тщательно утепляется. Труба обрезается таким образом, чтобы её край оказался над дном ямы. Только после этого происходит монтаж оголовка.
2. Произвести утепление трубы, торчащей над землёй, с уже установленным оголовком. Сделать это можно, хорошенько укутав её утеплителем, и замотав сверху плёнкой или мешковиной. Можно также выстроить вокруг скважины небольшое отапливаемое помещение, либо просто сколотить ящик, наполнив его опилками.
3. Ещё один вариант защиты скважины и уличного водопровода от перемерзания – самогреющий кабель. Он появившийся относительно недавно, и представляет собой провода, заключённые в изоляционную оплётку. Этим кабелем по спирали опутывается уличный трубопровод и шланг внутри скважины на глубину нескольких метров. В случае перемерзания водопровода, достаточно только включить вилку кабеля в сеть, и он начинает нагреваться, размораживая трубы и шланги.

Как сделать оголовок своими руками?

Оголовок своими руками

Чтобы не тратить деньги на покупку заводского изделия, оголовок скважины можно сделать самостоятельно. Для этого нужно приготовить лист металла толщиной 10 мм. Он пойдет на изготовление фланца. Помните: размер его внутреннего диаметра должен быть больше, чем окружность обсадной трубы. Под габариты фланца должна быть вырезана заглушка. Она послужит основой для приваривания вводных штуцеров (под кабель и напорный водопровод).

На наружную сторону крышки приварите рым-болты (два). Их назначение – обеспечить спуск насоса, а также поднятие крышки для проведения ревизионно-ремонтных работ. С обратной стороны крышки приваривают один рым-болт. Он надежно удержит закрепленный на тросе насос.

Соединение крышки и фланца производят с помощью болтов. Чтобы конструкция не пропускала влагу, под фланец подкладывают резиновую прокладку. На этом процесс изготовления оголовка заканчивается.

Таким образом, для изготовления и установки оголовка колодезно-напорной системы не требуется специальных знаний и навыков. Это вполне под силу сделать любому хозяину приусадебного участка.

Самодельный оголовок для скважины

Поскольку оголовок устроен не так уж и сложно, его можно изготовить самостоятельно. Для этого используют листовую нержавеющую сталь толщиной 10 см.

Оголовок из менее толстого металла не будет достаточно прочным. Но и слишком большие размеры материала не нужны, поскольку это создает неоправданно высокую нагрузку на конструкцию.

Оголовок для скважины лучше всего изготовить из листа нержавеющей стали. Толщина материала должна составлять не менее 10 мм

Сначала вырезают фланец, т.е. круглый элемент с отверстием внутри. Размеры этого отверстия должны быть такими, чтобы обсадная труба в него свободно проходила. Крышка – это еще один металлический круг, но отверстия в нем делают совсем другие. По центру обычно делают отверстие для штулцера водопроводной трубы.

Затем вырезают отверстие меньшего диаметра, оно предназначено для электрического кабеля. Отверстие для штулцера нужно сделать довольно большим, его можно вырезать с помощью сварочного аппарата. Отверстие для кабеля можно просверлить дрелью со сверлом подходящего размера.

По окончании порезочных и сварочных работ отверстия и другие элементы оголовника следует обработать напильником, чтобы устранить неровности, заусенцы и т.п.

Понадобится также приварить к крышке три рым-болта. Один из них приваривают к нижней стороне крышки, он станет петлей для крепления троса, на котором подвешивают насос.

На нижней стороне этого оголовка закреплен рым-болт. К нему присоединен карабин, предназначенный для троса, удерживающего погружной насос

К верхней стороне крышки приваривают два рым-болта. Они станут своеобразной ручкой, с помощью которой оголовок можно свободно открыть. При желании рым-болты можно заменить рым-гайкой, иногда ее использовать даже удобнее, чем болт.

Некоторые мастера успешно заменяли этот элемент куском свернутого в круг металлического прутка подходящего диаметра.

В крышке и фланце также необходимо просверлить отверстия под крепежные болты. Рекомендуется сверлить оба элемента одновременно, соединив их с помощью тисков или струбцины. Это обеспечит более точное совпадение отверстий во время установки готового оголовка.

Также опытные мастера советуют сначала проделать во фланце и оголовке все необходимые отверстия, а затем уже приваривать переходник, рым-болты и прочее. Разумеется, крепежные болты следует приобрести заранее.

Их диаметр должен соответствовать отверстиям, а длина должна быть достаточной, чтобы соединить крышку, фланец и прокладку, установленную между ними.

Если резка и сварка листового металла обычно трудностей не вызывают, то с поисками подходящей прокладки проблемы могут возникнуть даже у бывалых мастеров. Самый надежный способ приобрести необходимый элемент – купить его у производителя или в специализированном магазине.

К сожалению, прокладки промышленного производства со стандартными размерами не всегда подходят для самодельного оголовка. Прокладку можно вырезать из куска толстой резины, если такой имеется под рукой. Считается, что слоя резины в 5 мм толщиной будет достаточно. Внутренний диаметр нужно сделать таким, чтобы он плотно надевался на обсадную трубу.

Это обеспечит достаточную герметизацию оголовка после того, как он будет собран. Некоторые умельцы рекомендуют использовать к качестве прокладки кольцо, свернутое из старой автокамеры. Нестандартная идея по изготовление прокладки – отлить ее из силикона. Правда, в этом случае нужно изготовить форму соответствующего размера и конфигурации.

Чтобы изготовить оголовок своими руками, можно использовать любые подходящие материалы. Но сделанный из пластика и скотча оголовок никогда не будет таким же надежным, как промышленная модель

В любом случае, прокладка должна быть достаточно прочной, чтобы обеспечить надежную герметизацию оголовка и прослужить длительное время. Этот элемент находится под постоянным сжимающим воздействием. Некачественная резина вскоре может разрушиться, что ослабит соединение конструкции.

При монтаже самодельного оголовка скважины электрический кабель рекомендуется защитить специальной термоусадочной муфтой. Для ее монтажа понадобится строительный фен.

Некоторые мастера вместо нижнего фланца используют три металлических уголка, которые просто аккуратно приваривают к металлической обсадной трубе. Конструкция крышки в этом случае остается такой же, а монтажные отверстия сверлят и в уголках, и в крышке.

Установка

Теперь стоит остановиться на том, как осуществить монтаж оголовка для скважины своими руками. В контексте того, что конструкция оголовка крайне проста, установить его можно также без особых проблем. Но все же существуют определенные правила, которые следует соблюдать в процессе осуществления монтажных работ.

Порядок работ будет выглядеть следующим образом:

• подготовка края обсадной трубы;
• фланец надевается на трубку таким образом, чтобы бортик смотрел вниз;
• установка уплотнительного кольца;
• закрепление троса насоса;
• в соответствующий вход пропускается электрокабель;

• к штуцеру присоединяется часть водопадающей трубы или шланг, а второй конец трубы прикрепляется к насосу;
• насос опускается в скважину;
• теперь следует закрыть крышку под действием массы погружного насоса;
• фланец и крышка соединяются болтами, которые затягивают равномерно.

Подготовка края обсадной трубы стартует с того, что ее край обрезается четко по горизонтали. Это дает возможность поместить оголовок в плоскости, перпендикулярной обсадной колонне. Когда труба была обрезана на нужном уровне, ее край необходимо тщательно отполировать. Можно воспользоваться обычной болгаркой с соответствующим набором насадок.

Многие хотят получить воду из скважины чуть ли не сразу. По этой причине некоторые владельцы сразу же опускают насос, откладывая монтаж оголовка. Так делать не следует. Сначала надевается фланец и уплотнительное кольцо, после чего насос можно опускать в скважину. Иначе, чтобы установить оголовок, придется его доставать, после чего опускать заново. Это тоже не лучшее решение, ведь увеличивается риск повреждения колонны и оборудования. Да и трудоемкость самой процедуры слишком велика.

Теперь следует закрепить трос на насосе. Сделать это можно при помощи специальных карабинов. Длина троса должна полностью соответствовать глубине погружения оборудования. Не нужно опускать насос до того момента, пока все остальные элементы не будут расположены в соответствующих разъемах крышки оголовка. На отверстии для электрокабеля существует специальный зажим, который следует ослабить для того, чтобы кабель мог беспрепятственно скользить. Если же провод пережат или неправильно расположен, то он может поломаться.

Теперь нижний конец шланга крепится к погружному насосу, после чего нужно закрепить водопадающую трубу или шланг на оголовке

Когда насос будет опускаться в скважину, то трос следует отпускать постепенно и осторожно. Когда оборудование будет спущено на необходимую глубину, крышку следует закрыть, чтобы вес насоса прижал ее к фланцу. При этом уплотнитель окажется в специальной канавке и плотно будет прижат к обсадной трубе, что позволит обеспечить надежную герметизацию всей конструкции

При этом уплотнитель окажется в специальной канавке и плотно будет прижат к обсадной трубе, что позволит обеспечить надежную герметизацию всей конструкции

Если оголовок был смонтирован правильно, уплотнительное кольцо будет равномерно прижато фланцем к крышке, а соединительные отверстия будут располагаться напротив

При этом уплотнитель окажется в специальной канавке и плотно будет прижат к обсадной трубе, что позволит обеспечить надежную герметизацию всей конструкции. Если оголовок был смонтирован правильно, уплотнительное кольцо будет равномерно прижато фланцем к крышке, а соединительные отверстия будут располагаться напротив.

Если этого эффекта достичь не удалось, значит, необходимо искать причину. Возможно, необходимо немного изменить положение крышки. Соединительные шурупы необходимо затягивать максимально равномерно, чтобы не было какого-либо перекоса в одну из сторон. Нет большой необходимости пытаться прилагать большие усилия.

Если болты затянуты не слишком сильно, то оголовок можно будет просто демонтировать с трубы, их установка просто теряет смысл.

Если к крышке оголовка прикреплен трос с тяжелым насосом, то его установку лучше всего будет осуществлять вдвоем, чтобы аккуратно опустить насос в скважину и установить крышку на место. Когда крышка будет установлена и зафиксирована, почти всегда можно будет наблюдать провисание электрического кабеля. По этой причине провод необходимо выбирать так, чтобы он не провисал, но и не был натянут слишком сильно. Теперь к штуцеру можно подсоединять водопроводную трубу. Затем, обычно включается насос, что позволяет оценить правильность установки оголовка и его состояние при рабочей нагрузке.

Самые популярные модели

Модель	Преимущества
«Джилекс»	Они изготавливаются из чугуна и пластика. Наружный диаметр имеет от 90 до 160 мм.
«Водолей»	Из-за пластикового наполнения, эта модель имеет определенные ограничения. Актуален при неглубоких скважинах. Способен справиться с массой до 200 кг.
Merrill	Это представитель американского производства. Изготавливается из чугуна и пластика. Продается в полной комплектации и сразу готов к установке.
«Акваробот»	Российское производство. Создает герметичное соединение. Позволяет надежно закрепить насос. Изготавливается из пластика и рассчитан на массу до 200 кг.

Виды оголовков

При бурении скважины выкапывается кессонная яма ниже уровня промерзания почвы, в которую устанавливается колодец. Обсадная труба сверху срезается и закрывается оголовком. К нему привязывается трос, с помощью которого удерживается электрический насос внутри скважины на глубине забора воды.

Насосы могут иметь разную мощность, и в зависимости от этого будет колебаться их вес, а это значит, что будет различаться и материал, из которого сделаны оголовки. Кроме того, вес оборудования зависит от глубины расположения скважины. Например, для скважин глубиной до 50 м вес оборудования, прикрепляемого к оголовку, составит 50-100 кг. Для скважин с глубиной ниже 50 м понадобится насос большой мощности и несколько десятков метров кабеля, значит, и общий вес устройства превысит 300 кг.

Пластиковые

Они являются бюджетным вариантом, устанавливаются с насосами, имеющими низкую мощность. Пластиковые оголовки рассчитываются исходя из условий нагрузки: существуют такие устройства, которые можно устанавливать на расстояние до поверхности земли в 50 м. Грузоподъемность их составляет 200 кг и ниже.

К особенностям оголовков из пластика относятся:

• доступная цена, малый вес;
• стойкость к возникновению коррозии;
• устойчивость к химически активным веществам.

Наряду с этим пластиковые устройства отличает невысокая механическая прочность.

Металлические

Они отличаются следующими свойствами:

• устойчивость к перепадам температур;
• повышенный срок эксплуатации;
• высокая прочность.

Однако при этом металлические оголовки имеют существенный недостаток: материал отличается сниженными антикоррозийными свойствами. Чтобы увеличить коррозионную стойкость, металл дополнительно покрывают специальными составами.

К разновидностям металлических оголовников относятся:

1. Нержавеющие. По внешнему виду напоминают простую крышку без болтовой фиксации, выдерживают дополнительно общий вес не более чем 300 кг.
2. Стальные. У них простая конструкция, однако они являются некоррозионностойкими. Их грузоподъемность составляет до 500 кг.
3. Чугунные. Обладают большим весом, грузоподъемность равна 500 кг и ниже. Долговечность и высокий срок службы при монтаже обеспечивает порошковое напыление или оцинковка.
