Основные особенности технологии прокладки водопровода

Нормативные документы

      Во
время составления проекта, проведения монтажа, необходимо соблюдать все
действующие требования и нормативы. Монтаж наружных сетей водопровода и канализации регламентируется
СНиП 2.04.03-85 или СНиП 3.05.04-85. В отношении этих нормативов имеется одна
важная особенность. Сегодня они не действуют, но существует действующая
редакция этих документов — СП (Свод Правил). Это актуальные редакции старых
нормативных документов, из которых удалены все устаревшие требования и
добавлены новые, соответствующие нынешним реалиям.

Составление проекта, а также расчеты,
строительство ведутся в соответствии с требованиями СП. Все этапы работ четко определены,
указаны допуски, расстояния. Одним из важнейших условий является укладка сетей
ниже уровня промерзания грунта. Если это невозможно, используются другие
способы укладки (утепление, совместное размещение труб ГВС и ХВС в бетонном
закрытом лотке, прочие варианты). Особенностью СП является отдельная проработка
определенной группы коммуникаций. Например, для монтажа полимерной канализации
составлен один СП, а для сборки чугунных или бетонных линий — другой. Это
разграничение упрощает работу с документацией, исключает ошибки или
разночтения, делает монтаж
сетей водопровода, канализации более эффективным.

При сборке частных систем нередко
пренебрегают действующими нормами. Иногда это никаких проблем не создает.
Однако, нарушения правил могут проявиться не сразу. Например, загрязнение
грунтовых вод стоками канализации станет заметно через некоторое время. Иногда
проходят годы, пока качество питьевой воды в скважинах или колодцах заметно
ухудшается. Поэтому, контроль за соблюдением нормативов достаточно строгий. Самому
владельцу следует избегать нарушений, поскольку ответственность ляжет на его
плечи.

Прокладка водопроводного трубопровода

Актуальные методы

Современные строительные технологии предполагают два основных метода подземной прокладки водопроводных труб:

1. Укладка водопроводной трубы в траншею. Наряду с этим методе перед монтажом трубопровода производится разработка грунта на расчетную глубину, подготовка основания, упрочнение стен траншеи. По окончании завершения укладки производится засыпка, а территория над территорией проведения работ облагораживается;
2. Бестраншейная прокладка водопровода. Данный способ есть более прогрессивным и предполагает прокол почвы между двумя технологическими колодцами с последующей прокладкой трубы в полученное отверстие. Разработка грунта, засыпка и работы по благоустройству в этом случае не требуются.

Открытый (траншейный) метод укладки разрешает совладать с маленькими объемами работ своими руками с применением несложных инструментов:

• лопаты,
• лома,
• перфоратора и т.п.

Он хорошо подходит для загородных хозяйств, поскольку почва не покрыта асфальтом, застройка редкая, конкурентных коммуникаций и инфраструктуры фактически нет, следовательно, ущерб и последующее восстановление будут минимальными.

Бестраншейная замена водопровода, как и его укладка, требуют наличия особой техники и обученных работников. Способ основан на горизонтальном направленном бурении либо проколе грунта посредством особых наконечников и струи воды под давлением.

Превосходно подходит для муниципальных районов с густой застройкой и развитой инфраструктурой, где открытый метод иногда недоступен.

Правила разработки траншеи

Итак, для работ за пределами города возможно использовать открытый метод прокладки труб. Значит, нам пригодится траншея.

Дабы соорудить её верно, вам понадобится инструкция, где мы собрали основные требования и нужные уточнения по ряду вопросов:

• Нужно прокладывать канаву по малейшему прямому пути. В случае если это нереально, она разбивается на прямые отрезки с поворотами на 90?, время от времени допустимы иные углы поворотов;
• Глубина траншеи – очень важная черта. В соответствии с СНиП, минимальная глубина укладки с учетом вероятных динамических нагрузок обязана составлять не меньше одного метра, но климатические условия нашей страны накладывают иное ограничение: канава должна быть приблизительно на 30 см глубже, чем глубина промерзания почвы в вашем регионе (для средней полосы – приблизительно 2 – 3 м, для южных районов – 1.2 – 1.3 м);
• Ширина траншеи при прокладке водопровода по СНиПу не должна быть меньше 70 см. Но на практике такие строгие нормы используются при работе опытных работ, а на огороде возможно руководствоваться диаметром трубы и удобством работ. В большинстве случаев копают на ширину совковой лопаты – 45 – 50 см;
• При укладке водопроводных труб нужно выполнять уклон 0.002 – 0.005 в сторону скважины при наличии в ней спускного крана для опорожнения системы в случае ремонта либо консервации на зиму;
• Водопровод и канализация в одной траншее не укладываются по всем нормам и правилам. Но это требование довольно часто игнорируют при применении пластиковых труб в защитных гильзах. Мы бы так делать не советовали;
• Кабель и водопровод в одной траншее укладывать возможно с соблюдением для того чтобы условия: кабель (до 35 кВ) укладывается в пластиковой трубе над водопроводом, расстояние между ними – не меньше 25 см, над кабелем – не меньше метра грунта;
• Дно траншеи должно быть плотным и утрамбованным, нужно, дабы труба лежала на земле с полным прилеганием корпуса.

Не считая перечисленных правил, вам пригодится ряд советов. Итак, в северных районах и в средней полосе лучше укрыть трубу слоем пенопласта либо минеральной ваты. Время от времени случаются экстремальные морозы, и эта мера может обезопасисть вас от аварии.

При засыпке канавы, особенно на начальной стадии (первые 25 – 30 см) бросайте землю бережно, в угол траншеи. Избегайте слежавшихся комьев, кирпичей, камней и другого тяжелого мусора, в противном случае возможно повредить трубу.

Монтаж внутренних трубопроводов

Устройство внутренних трубопроводов в зданиях производят согласно требованиям СНиП 3.05.01-85. Этот нормативный документ распространяется на монтаж систем холодного и горячего водоснабжения, отопления, канализации, водостоков, вентиляции, кондиционирования воздуха.

Принципы прокладки водопровода

При диаметре труб 50 мм и более водопровод используют из чугунных труб, при диаметре ввода меньше 50 мм – из стальных труб. Место прохода водопровода должно отстоять от коллектора канализации, теплопроводов и газопроводов на расстоянии не менее 1,5 м. Ввод водопровода через стену здания необходимо обустраивать так, чтобы предотвратить его повреждение при возможной осадке. Магистральные водопроводные трубы в жилых и общественных зданиях прокладывают в подвалах, а на производственных предприятиях в чердачных помещениях или по стенам технического этажа.

Схема монтажа водопровода в доме.

Горизонтальные трубопроводы укладывают с уклоном 0,002 – 0,005 в сторону ввода для опорожнения труб от воды при ремонте. На внутренних водопроводных сетях ставится арматура: вентили, задвижки, водоразборные краны, обратные клапаны, смывные краны и смесители. Монтаж водопроводной сети осуществляется таким образом, чтобы трубы отступали от стен на 15 – 20 мм и имели уклон 0,002 – 0,005 в сторону водоразборных кранов. При этом в самых низких участках магистрали устанавливают пробки для выпуска воды. Допускается отклонение водопроводных стояков от вертикали не более 2 мм на 1 м длины. В участках прохода труб через перекрытия они заключаются в гильзы из кровельной стали.

Особенности монтажа канализации

Водоотведение может осуществляться централизованно через городские канализационные сети или для отдельных групп зданий через местную систему. Местные системы водоотведения предназначаются для удаления и обезвреживания сточных вод в количестве не более 12 м3 в сутки при отсутствии централизованной канализации. Местную систему водоотведения можно применять, если нет опасности загрязнения почвы и грунтовых вод, используемых для водоснабжения.

Схема канализации в частном доме.

Для устройства внутренней канализации монтируют чугунные или пластмассовые трубы (реже асбестоцементные). Начинают монтаж со сборки стояков, которую ведут снизу вверх, при этом трубы размещают строго вертикально. Диаметр стояка канализации при подсоединении унитаза должен составлять 100 мм, а при подсоединении других источников стоков может быть 50 мм. Над канализационными стояками устанавливают вытяжные трубы, которые должны на 50 мм превышать диаметр стояка и выходить на 0,7 м выше кровли. Для возможности прочистки канализационные трубы внутри здания оборудуются ревизиями, которые монтируются возле поворотов и мест соединения нескольких труб. Их устанавливают на расстоянии не более 12 – 15 м друг от друга при диаметре трубы 50 и 100 мм соответственно, а также над каждым отступом и под санитарными приборами.

Выпуск внутренней сети канализации прокладывают от смотрового колодца. Для этого делают отверстие в фундаменте дома размером 40х40 см и после проведения трубы заделывают его глиной с оштукатуриванием цементным раствором. Длина выпуска от стояка до смотрового колодца не должна превышать 10 м для трубы диаметром 50 мм, 20 м — для 150 мм.

Смотровые колодцы устраивают в местах присоединения линий или на поворотах минимум через 40 м. Для выполнения стенок смотровых колодцев используют железобетонные кольца. Люки колодцев необходимо надежно закрывать. Глубина траншеи для прокладки наружной канализации должна соответствовать уровню промерзания грунта. Канализационные трубы необходимо уложить раструбами навстречу движению жидкости, непосредственно на плотный грунт или песчаную подушку толщиной 10 – 12 см.

Внутренние сети диаметром 50 – 200 мм монтируют с уклоном 0,035 – 0,008. Дворовые сети диаметром 125 и 150 мм выполняют с уклоном не менее 0,007, проверяя нивелиром. Пространство между трубой и стенками траншеи засыпают песком и уплотняют во избежание деформаций трубопровода. Прокладка наружных и внутренних технических коммуникаций требует четкого соблюдения правил монтажа, чтобы обеспечить высокую надежность трубопровода, а значит, избежать протечек, прорывов и засоров.

Необходимые материалы

Выбор материала труб — весьма ответственная задача. Если подойти к ней недостаточно тщательно, то в дальнейшем это скажется на эксплуатационных качествах трубопровода. Чаще всего для их прокладки используются металлы и полимеры. Хорошо проявляет себя сталь и чугун. Еще демонстрирует высокие показатели качественная медь. Это то, что относится к металлам. Среди полимерных материалов выбор гораздо шире: множество видов полиэтилена, полипропилен и так далее. Определенной популярностью пользуются укрепленные стекловолокном и алюминием трубы.

У всех из представленных материалов имеются определенные особенности, благодаря которым они и стали популярными. На отечественном рынке наиболее востребованы стальные трубы для монтажа трубопровода. Связано это с низкой стоимостью материалов. Но у нее ряд недостатков: такие трубы подвержены коррозийному воздействию, требуют покраску, монтаж отличается своей сложностью.

Как уже было упомянуто выше, медные трубы также используют в трубопроводах. Данный материал отличается долгим сроком эксплуатации, но еще и дороговизной. Медные трубы устойчивы к коррозии, зарастанию сечения, переносят высокие и низкие температуры, а также их перепады. Такой трубопровод прослужит очень долго, но и затраты на него будут соответствующие.

Среди полимерных материалов чаще всего выбирают полипропилен. Такие трубы стоят относительно дешево, при этом обладают высокими эксплуатационными характеристиками и долговечные.

Проведение водоснабжения

Если вы решили провести водопровод в квартире своими руками – это правильное решение. Вы не только сохраните свой семейный бюджет, а также станете хорошим мастером, получите достойные навыки сантехника, если воспользуетесь нашими рекомендациями.

Полиэтиленовые трубы для водопровода в квартире, доме

Проведение водопровода по квартире можно разделить на два способа:

• закрытый;
• открытый.

Проведение труб закрытым способом позволит не загромождать помещение трубами, внешний вид жилого пространства будет более презентабельным и просторным. Такой способ подойдет для переделки маленьких ванных комнат

Единственное, на что необходимо обратить внимание – это на разъемные места, которые должны соединяться снаружи стен

Недостатки закрытого способа:

• в связи с тем, что трубопровод расположен внутри стен, произвести его ремонт или профилактику невозможно;
• с целью устранения порыва трубопровода, необходимо вскрыть стены, устранить течь, а затем выполнить ремонт поврежденной площади.

Положительные стороны открытого способа:

• удобный способ проведения монтажа трубопровода;
• быстрое определение порыва или течи;
• ремонт водопровода без препятствий;
• усовершенствование эксплуатации.

Особенности монтажа трубопровода траншейным способом

Рассматривая методы прокладки трубопроводов, вы должны обратить внимание на наиболее распространенную – траншейную технологию. Начинать монтаж необходимо от фундамента здания

Трубы располагаются раструбом вниз. Для соединения двух изделий раструб первой и гладкий конец другой необходимо очистить. Места соединения обрабатываются специальными составами. Трубу необходимо вставить до упора в раструб. По такой же технологии соединяются все элементы трубопровода.

Для того чтобы соединение было качественным и надежным, необходимо измерить глубину, на которую одно изделие входит в другое, после наносится отметка. Если в фундаменте имеется выход, раструб системы следует подвести к нему. В противном случае нужно воспользоваться алмазными сверлами. При необходимости устройства поворотов нужно применить отводы на 15, 30 или 45°. Когда длина трубопровода превышает 15 м, на участках устанавливается ревизия.

Этапы

            Монтаж внешнего водопровода и
канализации состоит из нескольких этапов. В их число входят:

• составление проекта, расчеты;
• подготовка, земляные работы (разметка,
  подготовка трассы, планировка, прочие работы);
• укладка, соединение трубопроводов. установка
  колодцев, запорной арматуры, монтаж других узлов;
• проверка работы, засыпка пазух траншей;
• приемные испытания, сдача сетей в эксплуатацию.

При составлении проекта
необходимо учитывать тип или вид систем, грунтовые условия, прочие
специфические особенности. Подготовка состоит из земляных работ, которые
выполняются исходя из климатических условий региона. Учитываются глубина траншей
и гнезд для колодцев, существующие естественные или искусственные препятствия, другие
факторы.

Прокладка сетей водопровода и канализации производится исходя из условий работы. Сети водоотведения нуждаются в уклоне для самотечного перемещения жидкостей. Для напорных линий уклон не нужен, что несколько облегчает монтажные работы. Укладку труб водоснабжения выполняют в бетонные лотки с крышками. Они исключают механические повреждения труб, защищают линию от замерзания. Линия ГВС обогревает внутреннюю полость лотка, исключая перемерзание труб. Магистрали водоотведения размещают на глубине, превышающей уровень промерзания грунта. Это позволяет избежать образования ледяных засоров в холодное время года.

Особенности монтажа

Чтобы обеспечить надежное соединение чугунного водопровода с пластиковым при частичной замене, используют один из приведенных ниже способов:

1. Резиновая прокладка используется, если раструб удалось сохранить в хорошем состоянии и подготовить для соединения.
2. Пластиковый переходник с резиновым уплотнителем. Если раструб пришлось отрезать по ряду причин (сильная деформация или повреждения), используется данный способ.
3. Пресс-фитинг представляет собой специальный соединитель, оснащенный раструбом для пластиковой трубы и резьбой для чугунной части водопровода.
4. Зачеканка льняной подмоткой. До появления силиконовых герметиков такой способ использовался чаще всего, его до сих пор применяют с чугунным водопроводом.
5. Силиконовый герметик. Если разъем стыка между пластиковой и чугунной трубами не превышает 2 мм, возможно применять герметизацию сантехническим силиконом.
6. Фланцевое соединение. Используется с применением дополнительных комплектующих и сварочного оборудования.

Важно уделить внимание процессу закрепления труб. Существует два способа — подвижный и неподвижный. Неподвижное крепление жестко фиксирует трубу, но если есть температурное воздействие, приводящее к стягиванию в местах контакта с креплениями, предпочитается подвеска

Неподвижное крепление жестко фиксирует трубу, но если есть температурное воздействие, приводящее к стягиванию в местах контакта с креплениями, предпочитается подвеска.

Установка чугунной муфты

Так как соединяться чугунные трубы могут и при помощи специальных муфт, необходимо внимательно отнестись к процессу монтажа. Он включает в себя такие этапы:

1. Для нанесения уплотнителя по всей окружности муфты и трубы необходимо обеспечить свободный доступ, поэтому подготовительные работы могут занять какое-то время (удаление части стены и т.д.).
2. Установка трубы в муфту производится до упора, чтобы уплотнитель не попал в систему.
3. Зачеканивание кабалки обязательно происходит в несколько слоев, а каждый оборот вокруг трубы нужно уплотнять.
4. После установки уплотнителя стык заливается раствором цемента.

Стыкование металла и пластика

Поскольку нередко происходит частичная замена трубопровода с металлического на пластиковый, и так как соединить чугунную трубу с другим материалом достаточно непросто, необходима стыковка. Ее производят следующими способами:

• при сохранении специального раструба вставляется резиновый элемент, который предварительно смазывается герметиком, а уже после в него вставляется пластиковый отрезок;
• если конец гладкий, то резиновый манжет надевается на него, а уже сверху крепится пластиковый переходник;
• одним из самых надежных способов считается пресс-фитинг или использование специального переходника с раструбом под пластик с одной и резьбой под металл с другой стороны.

Технология сооружения подземного водопровода

Работы по прокладке любых труб водоснабжения ведутся одним из двух способов: с рытьем траншеи или без нее. Выбор метода зависит от многих факторов: наличия старых коммуникаций, состава просадочного грунта, расположения водонасыщенного слоя. Чтобы не наделать ошибок при установке магистрали своими руками, стоит предварительно уточнить все моменты у специалистов.

Траншейный способ

Если было решено погрузить водопроводную магистраль в предварительно выкопанную траншею, действуют по следующей технологии:

1. Копается длинная канава глубиной от полутора метров и больше – в зависимости от климата. Ширина – 50 см.
2. Стенки и дно колеи уплотняются. Поскольку вода будет идти под напором, в отличие от канализации, делать уклон не обязательно.
3. Засыпается амортизирующая песчано-гравийная подушка примерно на 15 см.
4. Проводится утепление труб, затем они укладываются на подушку и сочленяются фитингами.
5. Соединительные узлы покрываются утеплителем.
6. К концам магистрали подсоединяются выходы для подключения к насосу, если участок оборудован скважиной или к центральной сети, а также к домашней разводке.
7. Ров засыпается песком, а сверху – землей.

Бестраншейный вариант

Стоимость подобного типа установки выше, но она имеет определенные преимущества. Не нужно изменять ландшафт участка, временные затраты будут меньше.

Схема релайнинга трубопровода

Бестраншейный вариант прокладки водопровода имеет три разновидности:

• Релайнинг. Внутреннее пространство старых труб заполняют новыми из полиэтилена.
• Реновация. Предполагается одновременный демонтаж старых коммуникаций и замена их новыми. Выполняется в тех случаях, когда бывшие в употреблении трубы недостаточного сечения.
• Горизонтально направленное бурение. ГНБ осуществляется при диаметрах больше 150 миллиметров. Способ предполагает прокол почвы, не повреждая верхний слой.

Технология прокладки полного водопровода из ПНД-трубы горизонтальным бурением в земле требует использования спецтехники – гидравлического домкрата. Два котлована выкапываются по обеим сторонам объекта, под которым будет проводиться коммуникация. Домкрат размещается с одной из сторон. Он горизонтально забивает сквозь слой почвы трубу, на которую надевается стальной наконечник. После прокладки магистраль подключается к тем же системам, что и в траншейном варианте.

Стоимость работ за метр

Цены на прокладку водопровода зависят от выбранной технологии и от сечения трубы — чем оно больше, тем дороже выйдут работы.

Цена за погонный метр прокладки водопровода в земле:

Вид установки	Примерная стоимость (в рублях)
Релайтинг	От 1000
Реновация	От 1500
Горизонтально направленное бурение	От 1500
Траншейный	От 500

К удорожанию приведет сложность участка, срочность исполнения заказа и дополнительные услуги, например, утепление.

Классификация наружного водопровода в зависимости от предназначения

В зависимости от назначения системы водопровода делят на нижеприведенные виды:

1. Противопожарные каналы. Они могут использоваться исключительно для тушения пожаров и предотвращения возгораний. Для того чтобы техника пожарных могла работать бесперебойно нужно обеспечивать бесперебойную подачу воды под достаточно высоким давлением.
2. Хозяйственно-бытового предназначения водопроводы встречаются практически повсеместно. Они служат для подачи питьевой воды, которая может использоваться для решения самых различных задач.
3. Производственные водопроводы предназначены для перекачки воды технического назначения. Примером можно назвать процесс охлаждения различных механизмов и агрегатов, машин, так как жидкость обладает повышенной теплопроводностью. Многие технологические процессы предусматривают применение жидкости для решения тех или иных задач.
4. Оборотная система, которая предназначена для снижения расхода воды на предприятии.
5. В сельском хозяйстве также создается водопровод для орошения или полива растений.
6. Комбинированного типа прокладывается в случае, если нужно подать воду и при этом снизить расходы на монтажные работы.

В 90% случаев прокладка труб проводится в грунте. Создаваемые траншеи могут быть:

1. С отвесными стенками при прямоугольном сечении – классический вариант траншей, который создается в большинстве случаев.
2. Сечение формы трапеции с наклонными стенками. Этот тип траншей создается в случае выполнения работы без применения механической техники. Наклонные стенки могут обсыпаться и со временем терять свою форму.
3. Смешенный тип встречается в случае, если при выполнении работ не соблюдаются никакие стандарты

Прямоугольные траншеи с отвесными стенками встречаются крайне часто, так как они могут долго держать свою форму. Однако у них есть существенный недостаток – следует проводить установку специального устройства для крепления стенок для исключения вероятности обрушения стенок. Во время выполнения монтажных работ следует исключить вероятность обрушения стен, так как это угрожает безопасности рабочих.

Коллекторная система

На этой схеме остановлюсь более подробно, так как, во-первых, она наиболее сложна для реализации, а во-вторых, именно ее выбрал мой сосед.

Схема прокладки труб отопления с использованием коллекторной гребенки имеет повышенную надежность, масштабируемость и позволяет гибко регулировать микроклимат в каждой комнате.

Коллекторная схема прокладки труб отопления является, по сути, разновидностью двухтрубной, но лично я ее выделяю отдельно. В этом случае трубы подключаются не к общей магистрали, а к гребенкам, подающим горячий теплоноситель и собирающей остывшую воду.

Схема работы такая:

• жидкость от котла перетекает в подающий распределительный коллектор;
• оттуда вода по трубам перетекает к радиаторам отопления (причем каждая батарея подключена к гребенке отдельной трубой);
• после теплообмена в радиаторах остывший теплоноситель перетекает к собирающему коллектору (обратке), после чего направляется к котлу.

Для обеспечения работы этой сложной системы необходимо дополнительное оборудование:

• герметичный расширительный бак;
• циркуляционный насос (иногда несколько).

Коллекторные гребенки обычно монтируются в котельной в специальном распределительном шкафу. Я, наоборот, предпочитаю ставить шкаф как-то так, чтобы от него было примерно одинаковое расстояние до радиаторов отопления (так можно сэкономить трубы).

Подключать радиаторы можно по-разному, однако я предпочитаю нижнюю подводку. В этом случае все трубы замуровываются в стяжку пола и не нарушают гармонии интерьера внутри комнат.

Естественно, чтобы стравливать воздух здесь тоже нужно использовать краны Маевского.

Как я уже говорил, одной из причин выбора коллекторной системы отопления была возможность монтажа теплых полов. Тут вообще все просто. К тому же коллектору подключается труба, которая ведет не к трубе, а замуровывается в пол, обогревая его.

Для увеличения эффективности на этот контур я всегда ставлю дополнительный циркуляционный насос, чтобы не нагружать основной.

Если вы тоже решили замахнуться и выполнить прокладку труб по этой схеме, расскажу о плюсах и минусах такого решения.

Итак, преимущества:

• Несмотря на кажущуюся сложность, такая схема прокладки труб не требует особых навыков и привлечения специалистов высочайшего уровня.
• Достаточно, если вы просто знаете, с какого конца браться за гаечный ключ.
• Эта система имеет самый большой коэффициент полезного действия, так как теплоноситель доносит тепловую энергию до радиаторов отопления практически без непродуктивных потерь.
• Для конструирования системы можно использовать не очень мощный котел (так как КПД то высокий) и трубы меньшего диаметра. Однако последних нужно очень много.
• Металлопластиковые трубы, ведущие от коллектора к батареям, не имеют стыков, поэтому можно не бояться протеканий, если замуровать их в пол.
• Можно вообще не ставить радиаторы, ограничившись обустройством теплых полов. Я не раз сталкивался с подобными решениями и выглядит это очень эффектно, да и тепло вполне.
• Выход из строя какой-то части коллекторной системы отопления никак не влияет на другие ее части. Можно просто отключить поврежденный контур и выполнять его ремонт.

Ну а самое главное, лично для меня, это возможность тонкой регулировки температуры в каждой комнате. Например, в детской можно установить температуру в 28 градусов Цельсия, чтобы ребенок не заболел, а в своем рабочем кабинете 20, чтобы не заснуть.

Но есть и несколько недостатков:

• Завоздушивание отопительной системы. От интенсивной работы насоса в горизонтально проложенных трубах часто образуются пузырьки воздуха, которые накапливаются в верхней части радиаторов отопления. Их оттуда легко стравить через кран Маевского.
• Высокая стоимость реализации проекта. Коллекторные гребенки, насосы, трубы и так далее стоят немало денег. Но это, на мой взгляд, как раз тот случай, когда каждый потраченный рубль стоит того.
• Неработоспособность без электрической энергии, которая питает циркуляционные насосы. Впрочем, почти все современные котлы не могут работать без электричества, поэтому этот минус относится ко всем схемам прокладки труб.

Особенности подземной прокладки

Укладка водопроводных линий или канализационных коммуникаций под землю производится повсеместно. В современном мире большинство многоквартирных домов и частных построек стыкуются с центральными магистралями. Это позволяет исключить монтаж локального насосного оборудования или организацию котельных.

Для подключения к центральной водопроводной линии необходимо проложить трубу от дома до неё. И сразу возникает вопрос: каким способом осуществлять монтаж водопроводной трубы? При желании можно смонтировать трубу на поверхности земли (открытым способом), однако, такой метод влечёт за собой массу проблем.

При наземной прокладке трубы в обязательном порядке понадобиться организация опор, а также монтаж необходимого количества теплоизоляционного материала, которое рассчитывается исходя из материала самого трубопровода и климатических особенностей региона. Кроме этого, протянутую таким методом коммуникацию проще повредить. Не нужно забывать и про эстетическую сторону вопроса, ведь труба, пересекающая двор, выглядит непрезентабельно и может попросту мешать.

Все вышеперечисленные трудности надземной прокладки приводят к тому, что многие выбирают второй вариант укладки водопровода, а именно — подземный

Монтаж этой коммуникации выполняется определенным порядком, в котором важное значение имеет расчёт глубины, его ни в коем случае нельзя игнорировать

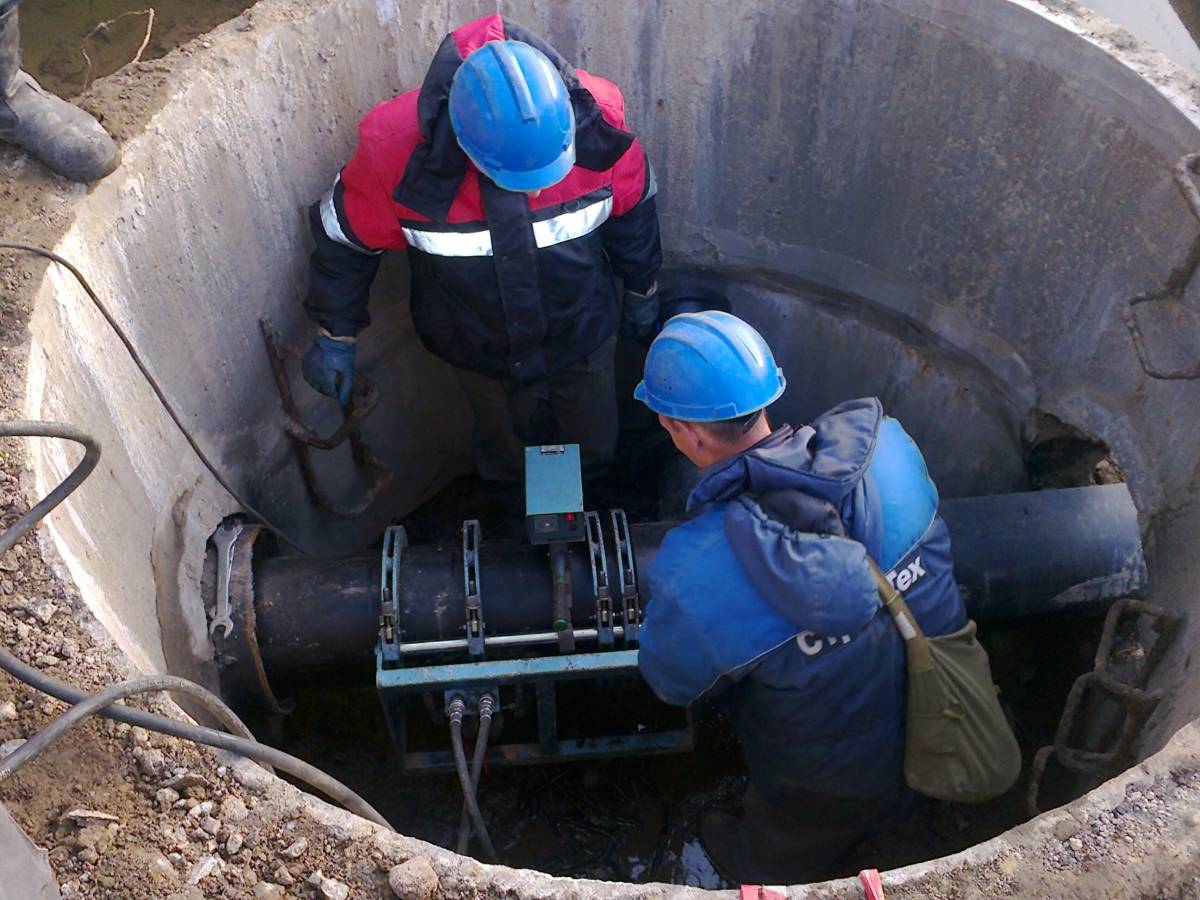

Подземная прокладка труб осложняется расчетами глубины траншеи, связанными с уровнем промерзания почвы

Помимо расчёта залегания водопроводной или канализационной трубы в земле также необходимо позаботиться об организации теплоизоляции. Причём изоляцией должны оснащаться коммуникации, проложенные как траншейным, так и бестраншейным методом.

Классификация по назначению

Главная задача любого газопровода – доставка целевой смеси. Но конфигурация, схемы и условия транспортировки могут отличаться. На этом и основывается базовая классификация магистральных трубопроводов для газа:

• Распределительные системы. Внешние линии, которые поставляют ресурс от источника выработки до пунктов распределения.
• Вводный магистральный газопровод. Это отдельный участок транспортной линии, который следует от распределительного узла до устройства на вводе, отключающего систему. Своего рода технологический контур, замкнутый на центральной запорной арматуре.
• Начальный или промежуточный газопровод. Линия, связывающая отключающее устройство и внутренний трубопровод.
• Межпоселковый газопровод. Подобные коммуникации прокладываются вне населенных пунктов и по ответвлениям могут снабжать отдельные объекты потребления.
• Внутренний газопровод. Отрезок магистрального провода, который берет начало от вводной линии и направляется до конечного потребителя газа.

Расчёт глубины прокладки и выбор труб

Прокладка трубопроводов отопления и водоснабжения, а также канализационного трубопровода производится, как уже было сказано выше на определённую глубину. Сами трубы производятся из различных материалов, которые отличаются друг от друга качественными характеристиками, что тоже влияет на особенности прокладки. Очень важным показателем для коммуникации, монтируемой под землёй, является прочность. Это связано с тем, что на трубопровод действует давление почвы.

Несложно догадаться, что наиболее устойчивыми к нагрузкам грунта являются металлические трубы. Рассмотрим, из каких металлов они изготавливаются:

• стальные (нержавеющие и оцинкованные);
• чугунные;
• медные.

Если магистраль будет располагаться на большой глубине, то для ее монтажа используются только металлические трубы

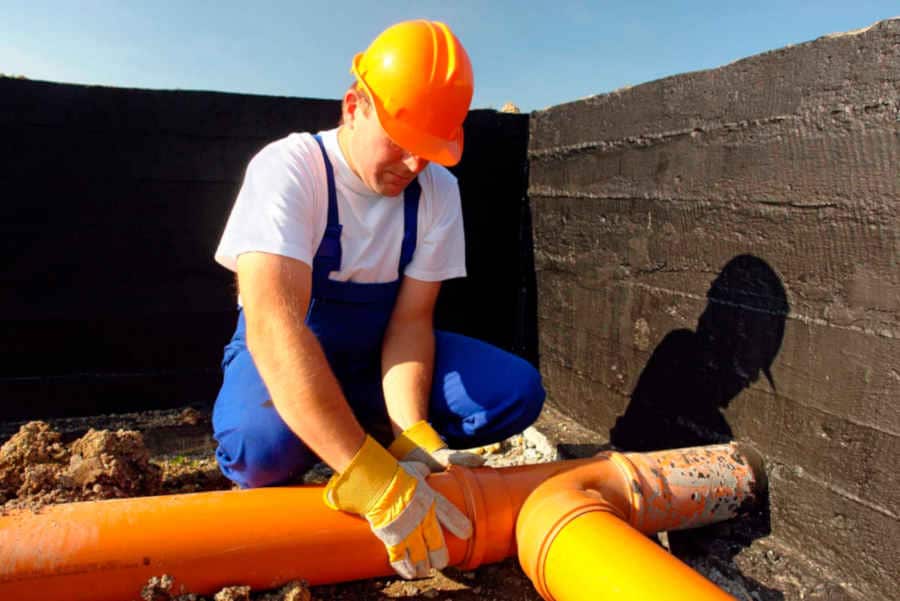

Однако стоимость на изделия из металлов довольно высока, поэтому часто используются коммуникации из прочных полимерных соединений. Кроме этого, важным моментом является маркировка, которая при производстве наносится на деталь. Маркировка в обязательном порядке должна содержать показатель толщины стенки изделия, что позволяет определить его прочность. К примеру, канализационные трубопроводы, покрашенные в оранжевый цвет, разрешается прокладывать на глубине, не превышающей 3 м, а изделия из полиэтилена низкого давления (ПНД) выдерживают показатель давления 1,0 МПа, что равняется 10 атмосферам. Такая труба для прокладки канализации может переносить высокие показатели давления. Соответственно, из таких труб может быть смонтирована не только самотёчная канализация, но и коммуникация, оснащённая насосным оборудованием.

Существуют определённые нормы, рассчитанные в 1985 году, которые указывают зависимость глубины прокладки трубопровода от климатических условий. Эта закономерность указана в таблице ниже.

Таблица 1

Регион	Глубина прокладки трубопровода, м
Южные регионы	0,85
Центральные регионы	1,6
Северные регионы с тяжёлыми климатическими условиями	2,75

Данная классификация является примерной, поэтому рекомендуется производить конечный расчёт на основе современных данных для конкретного региона. Кроме этого, немаловажным фактором считается и состав почвы. От состава почвы также зависит глубина закладки водопроводной, или любой другой коммуникации. Колебания значений промерзания для разных грунтов составляют примерно 60 см.

Тип труб и метод их прокладки зависит также от вида почвы и климатических особенностей региона
