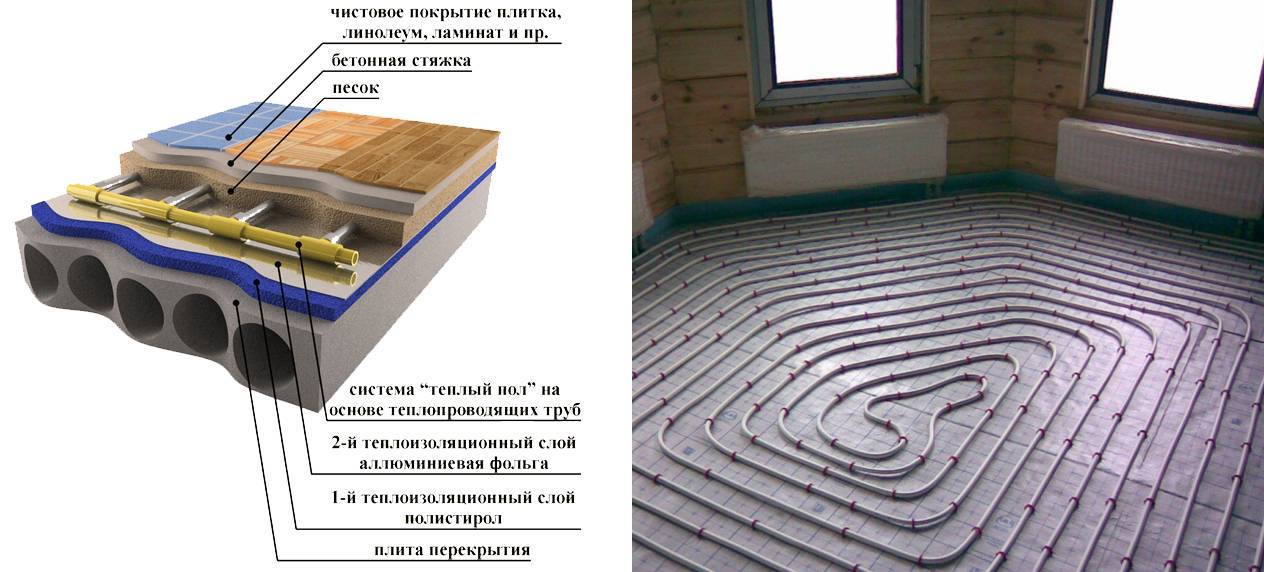

Пирог для теплого водяного пола в зависимости от типа основания- Обзор +Видео

Слой подстилки

При толщине подстилочного слоя в 4-5 сантиметров его можно считать несущим. Создается он путем заливания цементно-песчаной стяжки поверх слоя щебенки крупной фракции с использованием бетона марок В7,5 или В10. Этот слой выступит в роли регулятора уровня поверхности (детальнее: “Заливка теплого пола – как правильно сделать стяжку”).

Чтобы смесь не растекалась, поверхность ограничивают при помощи реек. Необходимо дождаться застывания и отвердевания стяжки, при этом регулярно ее увлажняя. Современной альтернативой заливанию раствора становится использование профилированных мембран, применение которых сокращает время на укладку слоя.

Монтаж на бетонную плиту

Исходно нужно подготовить и выровнять поверхность основания. Вымести грязь, оценить состояние бетонной плиты. При монтаже теплых полов допустимый перепад высот – полсантиметра (процесс монтажа теплого водяного пола своими руками).

Если больше, основание надо выравнивать. Это можно сделать либо с помощью черновой стяжки (пескобетон, бетон М300), либо рассыпать по поверхности песок и разровнять.

Далее следует настелить гидроизоляцию. Подойдет полиэтиленовая пленка. Пленкой нужно перекрыть всю поверхность пола и завести ее на стены на высоту будущей стяжки. Соседние полосы кладут с нахлестом около десяти сантиметров, проклеивают стыки монтажным скотчем.

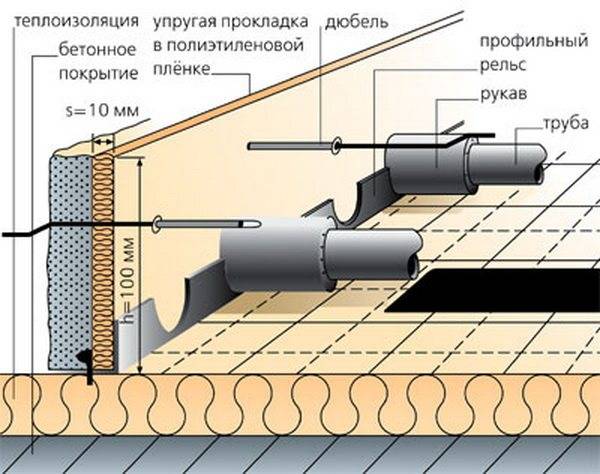

Укрепить вдоль стен на стыке с полом демпферную ленту. Она необходима для компенсации температурного расширения бетона, иначе при нагреве стяжка потрескается.

Ленту кладут так, чтобы в итоге она оказалась на пару сантиметров выше поверхности стяжки. Крепить можно метизами или сажать на самоклеящийся слой.

Если площадь комнаты очень большая и хотя бы одна стена длиннее 8 метров, посередине перпендикулярно длинной стене устраивают дополнительный компенсационный шов.

В этом случае схема укладки труб обязана включать не менее двух контуров: их кладут по обе стороны демпфера без пересечения ленты.

Уложить теплоизоляцию. Для создания этого слоя можно использовать ППС, пробковую подложку, ЭППЛ. Для водяных полов нежелательно выбирать базальтовую вату ввиду ее гигроскопичности.

Монтаж

Основание должно быть расположено строго горизонтально. Перепады высоты от 1 см могут повлечь за собой образование воздушных пробок, снижающих эффективность работы системы. При необходимости заливается бетонная стяжка. На основание укладываются слои гидроизоляции, звукоизоляции, затем теплоизоляции. Это может быть металлизированная лавсановая плёнка, пробковые или минераловатные маты, плиты из полипропилена или других полимеров. Наиболее эффективны, например, пробковые маты, дополненные слоем лучеотражающего материала, но такая теплоизоляция будет и самой дорогой.В качестве гидроизоляции может использоваться также полиэтиленовая плёнка или битумная мастика. Чем ближе помещение к грунту, тем больше требуется изоляторов. Чтобы расширяющийся при нагреве пол не давил на стены, между ними предусматривают зазор. Для этого перед установкой стыки стен с перекрытием закрывают специальной лентой толщиной до 5 мм с водонепроницаемой пленкой. Швы герметизируются мастикой, нахлесты полиэтиленовой пленки тщательно проклеиваются скотчем.

ССТ

Затем на полу размещается крепёж для труб. Это может быть специальная арматурная сетка — к ней изделия крепятся хомутами. Установка также ведется на полистирольные плиты с углублениями, в которых изделие легко фиксируется. Есть и другие способы.

С полистирольными матами проще работать, их можно рекомендовать неопытным строителям. При их использовании дополнительно устраивать теплоизоляцию не нужно.

Каким образом теплый пол нагревает воздух

Теплый пол — это новая система обогрева, она дополняет или заменяет традиционные конвекторы и батареи. Эта система трубопроводов, по которым прокачивается подогретый теплоноситель, как правило, это обычная вода или антифриз. Трубы укладываются на подложку из бетона, полистирола или дерева, а уже потом идут финишные покрытия.

Трубы, по которым идет циркуляция, обычно являются полимерными. Подача теплоносителя осуществляется от центрального отопления или системы, в которой подогрев выполняет индивидуальный котел.

Рекомендуется использовать трубы с высоким коэффициентом теплоотдачи. Также, они должны быть гибкими и гладкими внутри.

Теплый воздух, нагреваясь внизу от пола, поднимается к потолку комнаты. Таким способом тепло распространяется по всей комнате. Нижняя ее часть прогревается сильнее, чем верхняя, находиться в таком помещении очень комфортно и полезно. Сфера применения водяных теплых полов — практически только в частных домах, в квартире велик риск затопления нижних помещений в результате протекания трубы.

Система состоит из трубопроводов и точки перемешивания теплоносителя. Узел смешивания комплектуется термостатическим смесителем, насосом и коллектором. Иногда необходимо наличие терморегулятора. Заливаются трубы, прикрепленные к полу, цементным раствором. Эта стяжка осуществляет распределение тепла полученного от трубопровода.

Виды

Теплый пол – это тип системы отопления, в котором роль нагревательного элемента играет поверхность пола и сама стяжка. В зависимости от принципа работы, теплые полы бывают нескольких видов:

• Водяной пол, здесь внутри конструкции проложена система пластиковых или полиэтиленовых трубок с теплоносителем внутри, циркуляция обеспечивается специальным насосом, который создает давление жидкости, на протяжении всей длинны змеевика.
• Стяжка с электрическим жгутом внутри. В подобной системе, вместо трубок прокладывается жгут, который при подаче на его концы электрического питания, нагревается и передает тепло окружающим предметам.
• Теплый пол, собранный из инфракрасной пленки. Принцип работы этого отопления такой же, как и со жгутом, но нагрев здесь происходит от воздействия электрического тока на мат с медными жилами. Маты не заливаются цементной стяжкой, а застилаются сразу напольным покрытием. На основе пленки есть в продаже готовые подогревы в виде ковриков. Их легко перемещать по комнате, подключаются в розетку 220 V.

Перечисленные виды теплого пола можно применить для любых помещений, если это позволяют сделать особенности их монтажа.

Требования к утеплителю

Слой утеплителя в конструкции тёплого пола уменьшает потери тепла в нижнем направлении, тем самым повышая коэффициент полезного действия напольного отопления (отношение теплового потока в направлении отапливаемого помещения к общему тепловому потоку от труб тёплого пола).

Кроме теплоизоляционных свойств утеплитель должен обладать прочностью, обеспечивающей восприятие нагрузок от собственного веса вышележащей конструкции пола и полезной нагрузки на пол. В наибольшей степени этим условиям удовлетворяют плиты из пенополистирола с плотностью не ниже 40 кг/м3.

Конструкция тёплого пола должна быть рассчитана на восприятие нагрузок, изложенных в табл. 7

Таблица 7. Нагрузки на полы

Назначение помещения	Нагрузка, кг/м2
Чердаки	70
Жилые, учебные, спальные, палаты больниц	150
Офисные, классы, бытовки, кабинеты, лаборатории	200
Обеденные залы в кафе, ресторанах, столовых	300
Места, где возможно скопление людей	400
Архивы, книгохранилища	500

При расчёте толщину слоя утеплителя надлежит определять из условия, чтобы потери тепла в нижнем положении не превышали 10 % от общего теплового потока от труб.

Специально для устройства водяных тёплых полов выпускаются теплоизоляционные плиты с выступами для фиксации труб тёплого пола. Соединение плит между собой может выполняться по-разному. Например, в плитах «Экопол 20» соединение плит обеспечивается «пристёгиванием» выпуска покровного полистирольного слоя на соседнюю плиту (рис. 8

).

Рис. 8. «Замковое» соединение плит «Экопол 20»

А такие плиты, как EasyFix имеют пазо-гребневое соединение (рис. 9

). Эти плиты выпускаются как с покрытием из полистирола, так и без него. Основные технические характеристики плит «Экопол 20» и EasyFix приведены втабл. 8 .

Рис. 7. Плита EasyFix

Выступы плит выполнены таким образом, что обеспечивают шаг труб (растер) при прямой укладке кратный 50 мм, и при диагональной укладке – кратный 70 мм. Способы крепления труб к плитам утеплителя, не имеющим выступов, изложены в следующем разделе.

Таблица 8. Технические характеристики пенополистирольных плит для тёплого пола

Характеристика, ед. измерения	Значение характеристики для плит
«Экопол 20»	EasyFix
C покрытием	Без покрытия
Толщина без выступов, мм	20	20	20
Размеры, м	1,1 х 0,8	1,0 х 0,5	1,0 х 0,5
Высота выступов, мм	18	20	20
Плотность, кг/м3	30	45	45
Наружный диаметр фиксируемых труб, мм	16	16; 20	16; 20
Коэффициент теплопроводности, Вт/м· К	0,035	0,036	0,036
Прочность на сжатие при 10 %, деформации, кПа	190	300	300
Предел прочности при изгибе, кПа	200	500	500
Шумопоглощение, дБ	30	23	23

Разновидности монтажных схем теплых водяных полов

По типу материала, в котором прокладывают трубы, можно выделить основные типы монтажа:

• в бетонной стяжке;
• на полистирольной основе;
• по деревянным рейкам.

Первый тип самый надежный и распространенный. На ровной поверхности укладывается слой тепло и гидро изоляции. Для укрепления конструкции прокладывают армирующую сетку. Далее, прокладывают трубы и фиксируют с помощью специальных скоб. Смонтированная система заливается раствором смеси цемента и песка, а также можно добавить пластификаторы, укрепляющие стяжку. Лучшим вариантом декоративного покрытия будет плитка или камень.

Нельзя использовать теплый пол до полного высыхания стяжки, она может потрескаться.

Следующий вариант – монтаж на полистирольной основе. Этот вариант самый простой для монтажа. Трубы устанавливаются в специальные готовые формы. Для монтажа единого основания на них предусмотрены замки зацепления и дополнительная фиксация не нужна. После прокладки труб сверху крепят теплораспределительные пластины, и далее — финишное напольное покрытие.

Последний вариант – монтаж на деревянной основе. Материал различный — доска обрезная, фанера или прочие деревянные изделия. Из них изготавливаются полосы и укладываются на деревянный пол, с промежутками под трубы. В эти промежутки крепят трубопровод с помощью специальных скоб. Далее поверхность накрывается полиэтиленом и слоем гипсоволокна, он распределит температуру равномерно и на него крепится финишное покрытие.

На видео: пошаговая инструкция по укладке.

https://youtube.com/watch?v=tqmDowcXyOg

Варианты укладки труб

Но наиболее часто используют два способа, где предусматривается создания бифилярной (змейка) и меандровой (улитка) системы. Рассмотрим более подробно каждую из них.

Бифилярный способ

Схема бифилярной укладки.

При укладке труб по бифилярной схеме (змейкой) горячий теплоноситель будет поступать в контур, расположенный у внешней стены, который непрерывно охлаждается при протекании по созданной конструкции. Соответственно, в начале змеевика будет достигаться наивысшая температура поверхности и, как следствие, высокая теплоотдача. Тогда как вглубь помещения теплоноситель, из-за его охлаждения в процессе протекания по трубам, будет поступать менее горячим, что уменьшит температуру нагрева пола. Поэтому будет наблюдаться неравномерная плотность теплового потока. Чтобы исправить данную проблему, можно увеличить мощность насоса либо выложить трубы в виде двойной змейки.

Меандровый способ

Теплый пол получается более эффективным, когда его пирог состоит из труб, выложенных по меандровому способу (улиткой). В данном случае трубы подачи воды и вывода постоянно чередуются, поэтому создается одинаковый температурный фон. Соответственно, не создается участков, которые были бы обогреты больше или меньше. Выкладываются трубы по меандровому способу.

Схема меандровой укладки.

Следует сказать о том, что у него есть еще ряд преимуществ. Поскольку контур имеет изгиб всего в 90° (у змейки 180°), то можно использовать циркуляционный насос с наименьшей мощностью, что позволит сэкономить на его покупке.

Кроме того, монтировать трубы таким образом можно даже в том случае, если поверхность имеет небольшой уклон. Теплый пол все равно будет функционировать нормально. Поэтому рекомендуется выбирать именно этот вариант укладки труб. При этом не стоит монтировать их слишком плотно. Ведь тогда будет наблюдаться значительный перерасход материалов, тогда как тепловой поток останется неизменным. Однако, чтобы температура распределялась равномерно, не стоит делать расстояние между трубами более 25 см.

Пирог межэтажного перекрытия в каркасном доме

Собираясь делать каркасный дом своими руками, как описано в этой статье, не нужно забывать и о перекрытиях, даже если дом одноэтажный. Перекрытия между комнатами и крышей изготавливаются практически по той же технологии что и в многоэтажных домах, и что при устройстве перекрытия дома в 2 этажа. Устройство послойного пирога перекрытий, выглядит примерно так:

1. Отделка потолка на нижнем этаже.
2. Черновое покрытие потолка.
3. Пароизоляция.
4. Несущие балки и лаги, между которыми проложен термоизоляционный слой.
5. Черновой пол.
6. Гидроизолирующий слой.
7. Шумоизоляция.
8. Половое покрытие.

Между этажами теплоизоляционный, влага и пароизоляционный материалы укладываются так, чтобы они выступали по всему периметру с допуском, равным толщине стен.

Пирог междуэтажного перекрытия в каркасном доме. Крафт-бумага используется в качестве ветрозащиты.

Последовательность выполнения работы

В многоквартирных домах или в частных домах с несколькими этажами основой выступают плиты перекрытия. Одноэтажные дома – пол по грунту. При устройстве основы по грунту бетонные работы должны выполняться в следующей очередности:

• Слой песка;
• Щебень мелкой фракции;
• Гидроизоляция;
• Армированная стяжка.

После того, как выполнена черновая основа вам можно приступить к подготовке необходимых материалов:

• Гидроизоляция;
• Пластиковые или металлопластиковые термотрубы;
• Демпферная лента;
• Крепеж для труб;
• Сетка для армирования.

Работа должна начинаться с проведения гидроизоляции основания. Для этой цели можно использовать любой подходящий материал, но чаще всего используется полиэтиленовая пленка с толщиной не менее 100 мкм. Ее необходимо расстелить по всей поверхности основания внахлест, при этом стыки необходимо проклеивать скотчем. Следующим этапом будет прокладка в нижней части стен демпферной ленты. Она должна быть обязательно, т.к. она в последующем будет компенсировать температурные расширения стяжки. Крепится она доступными средствами или же, если имеется, то с помощью самоклеящейся основы.

Советы по выбору

Чтобы сделать выбор материала, который оправдает затраченные на него денежные средства, требуется обращать внимание не только на характеристики сырья и его параметры, но и на эксплуатационный срок материала. Многие виды продукции, имеющие высокие показатели и свойства, к сожалению, обладают маленьким сроком службы. Вследствие этого замену теплоизоляционного материала на новый, нужно будет проводить гораздо раньше, чем понадобится профилактика каких-либо элементов системы теплых полов

Особенно это актуально для пола, где покрытие выполнено при помощи плитки, например в ванной, в результате чего нужно будет выполнять демонтаж изделий. Поэтому минимальный срок изделий для теплоизоляции пола должен составлять 10-15 лет

Вследствие этого замену теплоизоляционного материала на новый, нужно будет проводить гораздо раньше, чем понадобится профилактика каких-либо элементов системы теплых полов. Особенно это актуально для пола, где покрытие выполнено при помощи плитки, например в ванной, в результате чего нужно будет выполнять демонтаж изделий. Поэтому минимальный срок изделий для теплоизоляции пола должен составлять 10-15 лет

Многие виды продукции, имеющие высокие показатели и свойства, к сожалению, обладают маленьким сроком службы. Вследствие этого замену теплоизоляционного материала на новый, нужно будет проводить гораздо раньше, чем понадобится профилактика каких-либо элементов системы теплых полов. Особенно это актуально для пола, где покрытие выполнено при помощи плитки, например в ванной, в результате чего нужно будет выполнять демонтаж изделий. Поэтому минимальный срок изделий для теплоизоляции пола должен составлять 10-15 лет.

Что касается свойств материала, на которые стоит обратить внимание в первую очередь, необходимо выделить следующие:

• коэффициент теплопроводности;
• уровень стойкости к механическим нагрузкам;
• стойкость к динамическим воздействиям;
• паропроницаемость;
• гигроскопичность;
• плотность материала.

Для помещений с высокими потолками, высота которых превышает 250 см, можно остановить свой выбор на прочных утеплителях с жесткой полимерной основой. Для деревянных полов лучше всего приобретать экологически безопасный и негорючий материал. Хорошим вариантов теплоизоляции в данном случае может оказаться минеральная вата. Для полов, где система подогрева обустроена при помощи кабеля, главным свойством утеплителя является наличие теплоотражающего слоя, вне зависимости от того, в каком виде будет выполнен материал.

Варианты монтажа

Особенности пирога на сухую стяжку. Слой сухой стяжки выполняют из сыпучего материала, на него кладут слой гипсокартона либо фанеры.

1.вдоль стен помещения прокладывают демпферную ленту.

2.на перекрытие насыпают песок либо щебенку, выравнивают.

3.по трубным контурам укладывают пластины из алюминия.

4.сверху сухой стяжки укладывают покрытие из пары листов гипсокартона.

5.далее кладут декоративную отделку.

Внимание! В качестве сыпучего материала лучше применить керамзит, который отличается высоким уровнем теплоизоляции. Особенности укладки слоев под теплые полы в бане

Традиционно теплые полы для банного помещения кладут прямо на грунт. Поэтому пол поднимают над землей. Для этого укладывают балки размером 7 на 10 сантиметров. Балки снизят нагрузку и распределят ее равномерно, также помогут выровнять основу для пола. Также

Особенности укладки слоев под теплые полы в бане. Традиционно теплые полы для банного помещения кладут прямо на грунт. Поэтому пол поднимают над землей. Для этого укладывают балки размером 7 на 10 сантиметров. Балки снизят нагрузку и распределят ее равномерно, также помогут выровнять основу для пола. Также

На фундамент со столбиками для подпорки кладут гидроизоляционный рубероид двумя слоями.

Далее укладывают слой из подпорных балок, которые кладутся прямо на фундамент по краям, а в центре – на несколько столбиков. К балкам монтируют лаги, которые делают тоньше в центре на пару сантиметров. Данная процедура обеспечит наклон системе.

Снизу лаг на гвозди либо саморезы крепятся черепные брусочки. Бруски выкладывают буквой Т, чтобы уложить на них черновое покрытие.

На черновую поверхность укладывают утеплитель, подходящий для бани. Материал крепится к лагам посредством степлера.

Все стыки приклеивают скотчем, чтобы придать конструкции надежность.

На слой пароизоляции кладут бруски, чтобы обеспечить циркуляцию воздуха. Далее настилают шпунтованную доску с помощью саморезов под углом в 45 градусов, чтобы их не было видно на напольной поверхности.

Какая поверхность лучше подходит для основания пирога. Для водяного теплого пола подойдет любая поверхность. В квартирах основанием служит плита перекрытия из бетона. В частном доме, как правило, пол укладывают на деревянное основание. Для монтажа водяного типа пола потребуется проверка качества перекрытия, оно должно выдержать нагрузку тяжелой конструкции.

Если планируется постройка нового здания, то идеальным выбором будет укладка пирога по грунту, который будут укладывать одновременно со строительством дома.

Какую плотность пенопласта выбрать под стяжку пола

Сейчас производители выпускают такой материал с плотностью 15, 25, 35, 50 (кг/куб.м).

И для пола (в жилых домах) рекомендуется использовать пенополистирол с плотностью не ниже 35. То есь, 35 — в самый раз.

Некоторые строители применяют 25-ю плотность и утверждают, что для жилых домов (то есть, когда утепляются НЕ промышленные помещения) этого достаточно. Что ж, возможно…

Однако при этом все равно придется делать стяжку бОльшей толщины и, скорее всего, армировать ее.

Если Вас это устраивает, то можете и 25-ю плотность использовать. Мы же склоняемся именно к 35-й плотности пенопласта. Считаем, что для пола — это самый оптимальный вариант.

К тому же, учитывайте важный момент:

При выборе пенополистирола для пола нужно особое внимание уделять качеству материала

В данном случае речь идет именно о плотности. Дело в том, что некоторые производители обманывают потребителей. И, например, вместо пенопласта плотностью 35 продают материал, у которого на самом деле 25-я плотность. А вместо 25-й могут подсовывать 15-ю плотность. Понимаете смысл?

Таким образом, обеспечивают себе бОльший доход. Не зря уже давно среди строителей используется такое понятие, как «честный 25-й» пенополистирол, «честный 35-й»…

То есть, указываться на упаковке марка может одна, а в реальности она ниже. В то же время некоторые производители поступают честно, покупателей не обманывают. И продают по-честному. У них плотности пенополистирола честные.

Поэтому учитывайте… Чтобы не получилось так, что, купив для пола пенопласт 25-й плотности, вы получите на самом деле всего лишь 15-ю плотность. Будет очень обидно. И такой материал для пола, естественно, не годится.

И точно также: купив 35-ю, можете получить 25-ю.

Таким образом, покупка под стяжку пола пенополистирола марки 35 более целесообразна. В том числе, если учитывать возможность обмана со стороны производителей и продавцов. Даже если обманут, то плотность будет около 25, что еще как-то можно допустить…

А вообще — при покупке материала уделяйте особое внимание его качеству. Выбирайте только надежных, проверенных производителей и продавцов

Далее…

Преимущества и недостатки

В отличии от обычных радиаторных систем отопления, у водяного теплого пола есть перед ними ряд преимуществ, а именно:

• Прогревание воздуха от пола к потолку. При таком подходе, воздух над поверхностью пола будет всегда теплее, чем у потолка, что идеально с точки зрения комфорта и здоровья. Большинство же систем отопления обогревают помещение посредством конвекции, когда воздух, нагреваясь от радиаторов и конвекторов, сразу поднимается к потолку. В результате голова у вас потеет, а ноги мерзнут — согласитесь, это некомфортно.
• Значительно меньшие затраты на отопление. Водяной теплый пол обеспечивает тепловой поток мощностью 40-150 Вт/кв.м при температуре переносящей тепло жидкости равной всего 30-50° C.

Однако в частных домах ничто не препятствует установке водяного теплого пола, а вот как правильно провести его монтаж — разберем подробнее.

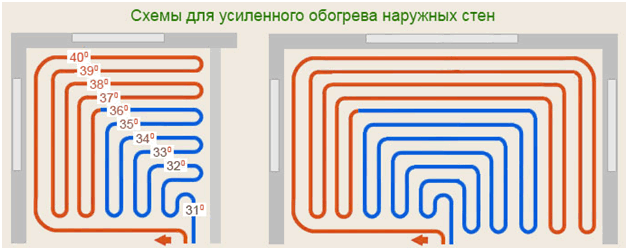

Схемы укладки водяного контура

Если монтаж теплых водяных полов осуществляется по накатанной, традиционной технологии в четкой последовательности, то укладка греющей трубы может выполняться в различных вариациях. Основная цель, которую преследуют при оборудовании греющих полов, заключается в равномерном обогреве всей площади отапливаемого помещения. Укладывать трубопровод просто так, как захочется, значит заведомо создать проблемные зоны во всей конструкции. Теплоноситель по мере расхода имеет свойство быстро терять температуру, поэтому трубы необходимо уложить, начиная от стен, далее двигаясь к входу в помещение или к его центру. Для этого специально разработанные оптимальные схемы укладки водяного контура, каждая из которых имеет свои особенности.

Можно смонтировать теплый пол своими руками, водяной, контур которого будет укладываться следующим образом:

• монтаж трубы по схеме змейка»
• укладка трубопровода по схеме улитка;
• комбинированная схема.

При оборудовании отопления в угловых комнатах используется схема укладки трубы для усиленного обогрева.

В каждом отдельном случае можно говорить о преимуществах той или иной схемы. К примеру: улитка является самой простой схемой. Изгиб трубы здесь достигает 900, тогда как в змейке греющая труба будет изогнута на 1800.

Там где отапливаемые помещения имеют линейный уклон, лучше монтировать трубу по схеме «змейка». Трубопровод укладывается по направлению от смесительного узла в сторону уклона. Воздушные пробки в таком варианте легко удаляются, чего не скажешь о трубе, уложенной по схеме «улитка». В помещениях с уклоном удаление воздушных пробок может быть проблематичным.

Уложенные на подготовленное основание греющие трубы подключаются к коллектору, распределяющего подачу теплоносителя в систему. Распределительный шкаф вместе со смесительным узлом устанавливается либо в отапливаемом помещении, либо рядом с ним, что существенно снижает количество труб и расход другие материалов. Изгибы водяной трубы в месте подключения к коллектору зашиваются в специальный защитный короб.

В каждом отдельном случае следует придерживаться определенного порядка укладки водяной трубы. При работе со схемой улитка, труба сначала укладывается по периметру стен, после чего от самой дальней стены следует поворот. В обратном направлении труба укладывается по спирали, достигая центра отапливаемого помещения. Для схемы змейка укладка водяного контура происходит следующим образом. Труба ложится по периметру стен, после чего в обратном направлении делаются равномерные изгибы.

Используемые в ряде случаев комбинированные схемы монтажа греющих труб для теплых полов, предполагают одновременное использование обоих вариантов. Одна половина помещения может быть отапливаемая водяным контуром, уложенным по схеме змейка, тогда как другая часть помещения будет отапливаться трубой, смонтированной по схеме улитка.

Другие материалы

Менее распространены в качестве теплоизоляторов эковата, опилки, камышитовые маты, пробка и т.п. При всей природности и натуральности они достаточно пожароопасны. Поэтому использовать их нужно с дополнительной обработкой антипиренами и антисептиками. Соответственно по безвредности для человека они становятся такими же как утеплители, полученные искусственным путем.

Натуральные материалы очень любят грызуны. Они устраивают гнезда под полом и прекрасно там себя чувствуют. Чтобы перекрыть им путь, нижние поверхности и другие возможные места проникновения оббиваются металлом или обшиваются мелкоячеистой сеткой.

Пирог под сухую стяжку

Сухая стяжка состоит из сыпучих материалов, сверху которых укладывается слой гипсокартона или фанеры.Инструкция в данном случае будет следующей:

• По периметру всего помещения выкладывается слой демпферной ленты.
• На перекрытие укладывается песок или мелкий керамзит и разравнивается. Специалисты советуют использовать керамзитную основу, та как она лучше тепло изолирует, чем песок.
• Вдоль контуров труб выкладываются пластины из тепло распределительного алюминия. Чтобы передвигаться по уложенной системе, можно воспользоваться фанерными досками – мостками.
• Поверх выкладываем сухую стяжку, а именно: два гипсокартона, при этом перекрывая швы между рядами.

Как сделать стяжку для теплого водяного пола, детальное видео:

Устройство и принцип работы водяного теплого пола

Водяной тёплый пол — это основная или вспомогательная система отопления, обеспечивающая обогрев помещения по направлению снизу-вверх, где источником тепловой энергии является горячая вода, циркулирующая по трубам, вмонтированным под напольное покрытие. Данная технология считается универсальной, так как её применение охватывает такие области строительства, как загородные дома, квартиры, торгово-развлекательные комплексы, различные сооружения спортивного и культурного значения, а также подъездные площадки и дороги.

Рабочая схема теплого водяного пола не отличается особой сложностью и состоит из нескольких центральных элементов, а именно водонагревательного котла, насоса, коллекторного шкафа и трубопровода. Нагретая вода, максимальная температура которой не превышает 55 °C, при помощи насоса подаётся к коллектору, который распределяет её по всем отопительным контурам. Таким образом, обеспечивается равномерный обогрев помещений посредством движения горячей воды по трубам, которая по мере своего остывание возвращается по возвратной трубе к коллектору.

К эксплуатационным особенностям водяных тёплых полов можно отнести следующее:

• температура воздуха внизу и вверху помещения отличается примерно на 3−5 °С, что позитивно влияет на самочувствие человека;
• возможно регулирование температурного режима для каждой отдельной комнаты, а также периода дня и ночи;
• гарантированная экономия энергии по сравнению с радиаторным отоплением составляет 20−40%;
• система отопления не предусматривает каких-либо видимых приборов, что предоставляет широкие возможности для использования функционального пространства и воплощения в жизнь различных интерьерных решений;
• в качестве финишного напольного покрытия могут использоваться совершенно любые материалы;
• работа такой системы возможна в автономном режиме, а также можно сделать теплый пол от отопления.

Хотя принцип действия системы на первый взгляд довольно прост, её проектирование для каждого конкретного помещения требует особых знаний и навыков. Необходимо точно рассчитать требуемую длину и шаг установки труб, подобрать наиболее рациональные схемы укладки и соответственную мощность контуров, а также многие другие моменты, которые носят индивидуальный характер. Поэтому, доверить составление плана лучше всего профессионалам своего дела, чем впоследствии осуществлять дорогостоящий ремонт.
