Почему нельзя соединять старую алюминиевую проводку и медные провода
В этой ситуации возникает необходимость стыковки алюминиевого и медного элементов.
Проблема соединения связана с двумя факторами:
- Различное удельное сопротивление у двух металлов. Даже надежная скрутка будет подвергаться внешнему воздействию из-за большего теплового расширения алюминия.
- Наличие оксидных пленок. Такие элементы есть у обоих веществ, но имеют различное сопротивление. Это способствует еще большему повышению температуры в месте соединения.
При эксплуатации под нагрузкой в точке контакта появляется искрение, что препятствует нормальной проводимости тока и создает условия для возникновения возгорания.
Несмотря на такую ситуацию, соединение меди и алюминия возможно. С этой целью используют специальные технологичные приемы:
- лужение при помощи паяльника и припоя – подходит для обработки медного провода;
- смазка – используется специальная смазка для предотвращения окисления металла в месте контакта;
- применение металлических переходников.
- Соединения типа «орешек». Представляют собой три параллельные пластины, где между двумя соседними элементами закладываются разные провода. Соединение укладывается в пластиковый короб.
- Клеммные колодки. Распространенный и недорогой способ. При закладке проводов с двух сторон следует только не допускать касания внутри между собой.
- Болтовое соединение. Такой способ отличается простотой конструкции при недоступности других способов. Два проводника разделены между собой шайбами подходящего диаметра, насаженные на болт.
- Пружинные клеммы. Готовое изделие целесообразно применять при монтаже. Способ отличается простотой и надежностью крепления.
Любой способ позволяет уйти от возможного скручивания проводов, и повышает безопасность при использовании электрической энергии.
Рекомендации по использованию
Для уменьшения влияния повышенных теплоемкости, теплопроводности и большого коэффициента линейного расширения на процесс сварки меди и ее сплавов (горячие трещины) рекомендуется место сварки подогревать. Для сварки заготовок из меди подогрев выдерживать до температуры 250°С – 300°С, из бронз 500°С – 600°С.
Так как медь в расплавленном состоянии обладает повышенной жидкотекучестью, необходимо с обратной стороны шва применять подкладки из графита, асбеста и других подобных материалов.
Перед сваркой присадочный материал и поверхность сварочного шва рекомендуется зачистить металлической щеткой или некрупным абразивом и протравить в растворе кислот с промывкой в щелочной среде и горячей сушкой.
Рекомендуется перед началом работ выполнить расчет расхода сварочной проволоки.
Как быстро измерить диаметр проволоки
Если у Вас дома завалялся микрометр, то можно им замерить диаметр проволоки. Провод сначала лучше прогреть на пламени спички и лишь потом скальпелем удалить ослабленную изоляцию. Если этого не сделать, то вместе с изоляцией можно удалить и часть меди, что снизит точность измерения особенно для тонкого провода.

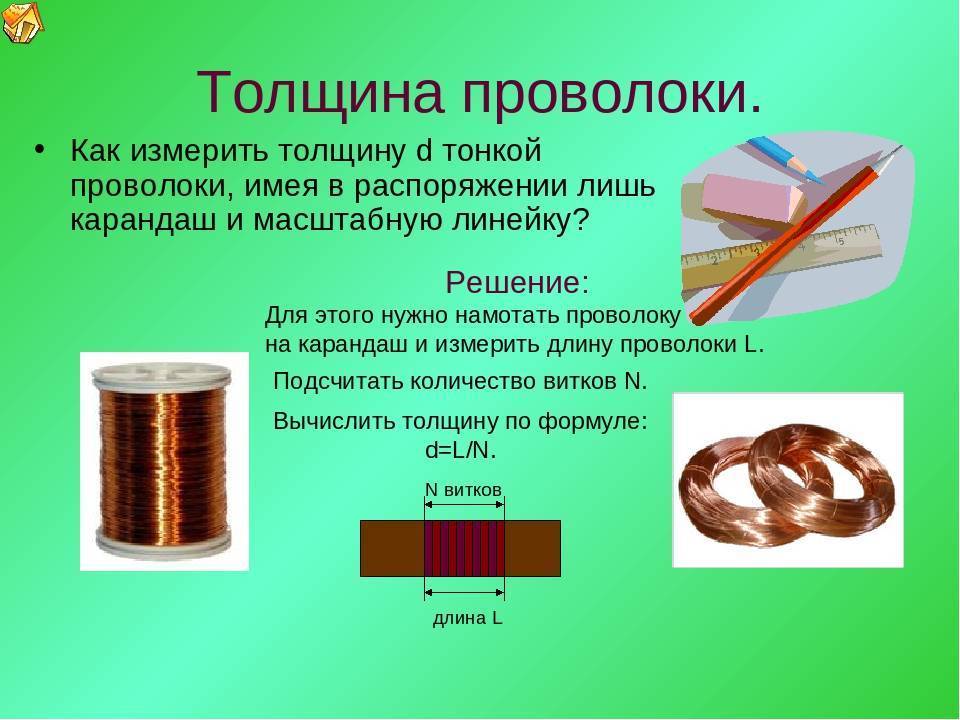

измерение диаметра провода по линейке
Если микрометра нет, то можно определить диаметр тонкой проволки использовав обыкновенную линейку. Нужно намотать на жало отвёртки или на другую подходящую ось 100 витков проволоки, сжать витки ногтем и приложить полученный набор к линейке. Разделив полученный результат на 100, получим диаметр провода с изоляцией. Узнать диаметр провода по меди можно из таблицы приведённой ниже.
По таблице определяю диаметр проволоки по меди – 0,35мм.
Таблица данных обмоточной проволоки
Диаметр без изоляции, мм | Сечение меди, мм² | Сопротив-ление 1м при 20ºС, Ом | Допустимая нагрузка при плотности тока 2А/мм² | Диаметр с изоляцией, мм | Вес 100м с изоляцией, гр |
0,03 | 0,0007 | 24,704 | 0,0014 | 0,045 | 0,8 |
0,04 | 0,0013 | 13,92 | 0,0026 | 0,055 | 1,3 |
0,05 | 0,002 | 9,29 | 0,004 | 0,065 | 1,9 |
0,06 | 0,0028 | 6,44 | 0,0057 | 0,075 | 2,7 |
0,07 | 0,0039 | 4,73 | 0,0077 | 0,085 | 3,6 |
0,08 | 0,005 | 3,63 | 0,0101 | 0,095 | 4,7 |
0,09 | 0,0064 | 2,86 | 0,0127 | 0,105 | 5,9 |
0,1 | 0,0079 | 2,23 | 0,0157 | 0,12 | 7,3 |
0,11 | 0,0095 | 1,85 | 0,019 | 0,13 | 8,8 |
0,12 | 0,0113 | 1,55 | 0,0226 | 0,14 | 10,4 |
0,13 | 0,0133 | 1,32 | 0,0266 | 0,15 | 12,2 |
0,14 | 0,0154 | 1,14 | 0,0308 | 0,16 | 14,1 |
0,15 | 0,0177 | 0,99 | 0,0354 | 0,17 | 16,2 |
0,16 | 0,0201 | 0,873 | 0,0402 | 0,18 | 18,4 |
0,17 | 0,0227 | 0,773 | 0,0454 | 0,19 | 20,8 |
0,18 | 0,0255 | 0,688 | 0,051 | 0,2 | 23,3 |
0,19 | 0,0284 | 0,618 | 0,0568 | 0,21 | 25,9 |
0,2 | 0,0314 | 0,558 | 0,0628 | 0,225 | 28,7 |
0,21 | 0,0346 | 0,507 | 0,0692 | 0,235 | 31,6 |
0,23 | 0,0416 | 0,423 | 0,0832 | 0,255 | 37,8 |
0,25 | 0,0491 | 0,357 | 0,0982 | 0,275 | 44,6 |
0,27 | 0,0573 | 0,306 | 0,115 | 0,31 | 52,2 |
0,29 | 0,0661 | 0,2бб | 0,132 | 0,33 | 60,1 |
0,31 | 0,0755 | 0,233 | 0,151 | 0,35 | 68,9 |
0,33 | 0,0855 | 0,205 | 0,171 | 0,37 | 78 |
0,35 | 0,0962 | 0,182 | 0,192 | 0,39 | 87,6 |
0,38 | 0,1134 | 0,155 | 0,226 | 0,42 | 103 |
0,41 | 0,132 | 0,133 | 0,264 | 0,45 | 120 |
0,44 | 0,1521 | 0,115 | 0,304 | 0,49 | 138 |
0,47 | 0,1735 | 0,101 | 0,346 | 0,52 | 157 |
0,49 | 0,1885 | 0,0931 | 0,378 | 0,54 | 171 |
0,51 | 0,2043 | 0,0859 | 0,408 | 0,56 | 185 |
0,53 | 0,2206 | 0,0795 | 0,441 | 0,58 | 200 |
0,55 | 0,2376 | 0,0737 | 0,476 | 0,6 | 216 |
0,57 | 0,2552 | 0,0687 | 0,51 | 0,62 | 230 |
0,59 | 0,2734 | 0,0641 | 0,547 | 0,64 | 248 |
0,62 | 0,3019 | 0,058 | 0,604 | 0,67 | 273 |
0,64 | 0,3217 | 0,0545 | 0,644 | 0,69 | 291 |
0,67 | 0,3526 | 0,0497 | 0,705 | 0,72 | 319 |
0,69 | 0,3739 | 0,0469 | 0,748 | 0,74 | 338 |
0,72 | 0,4072 | 0,043 | 0,814 | 0,78 | 367 |
0,74 | 0,4301 | 0,0407 | 0,86 | 0,8 | 390 |
0,77 | 0,4657 | 0,0376 | 0,93 | 0,83 | 421 |
0,8 | 0,5027 | 0,0348 | 1,005 | 0,86 | 455 |
0,83 | 0,5411 | 0,0324 | 1,082 | 0,89 | 489 |
0.86 | 0,5809 | 0,0301 | 1,16 | 0,92 | 525 |
0,9 | 0,6362 | 0,0275 | 1,27 | 0,96 | 574 |
0,93 | 0,6793 | 0,0258 | 1,36 | 0,99 | 613 |
0,96 | 0,7238 | 0,0242 | 1,45 | 1,02 | 653 |
1 | 0,7854 | 0,0224 | 1,57 | 1,07 | 710 |
1,04 | 0,8495 | 0,0206 | 1,7 | 1,12 | 764 |
1,08 | 0,9161 | 0,0191 | 1,83 | 1,16 | 827 |
1,12 | 0,9852 | 0,0178 | 1,97 | 1,2 | 886 |
1,16 | 1,057 | 0,0166 | 2,114 | 1,24 | 953 |
1,2 | 1,131 | 0,0155 | 2,26 | 1,28 | 1020 |
1,25 | 1,227 | 0,0143 | 2,45 | 1,33 | 1110 |
1,3 | 1,327 | 0,0132 | 2,654 | 1,38 | 1190 |
1,35 | 1,431 | 0,0123 | 2,86 | 1,43 | 1290 |
1,4 | 1,539 | 0,0113 | 3,078 | 1,48 | 1390 |
1,45 | 1,651 | 0,0106 | 3,3 | 1,53 | 1490 |
1,5 | 1,767 | 0,0098 | 3,534 | 1,58 | 1590 |
1,56 | 1,911 | 0,0092 | 3,822 | 1,64 | 1720 |
1,62 | 2,061 | 0,0085 | 4,122 | 1,71 | 1850 |
1,68 | 2,217 | 0,0079 | 4,433 | 1,77 | 1990 |
1,74 | 2,378 | 0,0074 | 4,756 | 1,83 | 2140 |
1,81 | 2,573 | 0,0068 | 5,146 | 1,9 | 2310 |
1,88 | 2,777 | 0,0063 | 5,555 | 1,97 | 2490 |
1,95 | 2,987 | 0,0059 | 5,98 | 2,04 | 2680 |
2,02 | 3,205 | 0,0055 | 6,409 | 2,12 | 2890 |
2,1 | 3,464 | 0,0051 | 6,92 | 2,2 | 3110 |
2,26 | 4,012 | 0,0044 | 8,023 | 2,36 | 3620 |
2,44 | 4,676 | 0,0037 | 9,352 | 2,54 | 4220 |
4 Использование медной проволоки для лечения
Медь присутствует в составе более десяти жизненно важных ферментов организма человека и ее нехватка может привести к развитию различных заболеваний, в том числе серьезных. Медь обладает такими свойствами как:
- обезболивающим;
- антибактериальным;
- кровоостанавливающим;
- успокоительным для нервной системы;
- понижающим температуру тела;
- восстанавливает сон.
Лечение медью проводят посредством ее наружного применения – прикладывают к больному месту. Она ускоряет созревание и лечение нарывов, успокаивает боль, борется с воспалительными процессами, помогает избежать развитие инфекционных заболеваний. Лечение медью оказывается эффективным во многих случаях доброкачественных опухолей. Этот металл хорошо действует на сердце и сосудистую систему. Соприкасаясь с кожей медь оказывает бактерицидное воздействие.
Для лечения медной проволокой лучше всего взять мягкую многожильную марки сплава М1. Ее нужно извлечь из провода, а затем очистить от изоляции. Но и после этого на проволоке еще остается пленка (невидимая оксидная или защитная из лака – на эмальпроводе). Чтобы ее удалить, медная проволока должна быть прокалена на огне, а затем помещена в уксусную эссенцию на 2 часа. После этого ее надо промыть водой, а затем просушить. Концы медной проволоки перед лечением желательно обмотать пластырем.
Проволоку можно использовать только в качестве аппликатора – прикладывать к нужному месту. Если ей придать замкнутую кольцевую форму, то внутри нее возникнут круговые микротоки, оказывающие дополнительное лечебное воздействие. Обматывая медной проволокой поясницу или больной сустав, на дому можно проводить настоящую физиотерапию, которая может быть длительной без каких-либо противопоказаний здоровью. Кольцо из медной проволоки, надетое на голову, сильно ослабляет воздействие на мозг электромагнитного поля (земли, от электроприборов) и, следовательно, способствует предотвращению мигреней и эпилептических приступов.
Виды
Сварочная проволока медная М1. Фото БВБ-Альянс
Химический состав медной присадочной проволоки, который в значительной мере отличается от омедненной, должен быть близок к составу свариваемых медных сплавов. Поэтому количество видов соответствует существующим маркам меди и сплавов на ее основе.
- Для сварочных швов, где прочностные характеристики не так важны, используется присадочный материал из технической меди. Сварочная проволока М1 как раз относится к таким материалам.
- Сварка сплавов меди, где никель является основным легирующим элементом (константан, мельхиор и другие) выполняется с помощью медно-никелевой присадочной проволоки, такой, например, как легированная проволока МНЖ5-1.
- Медно-алюминиевая присадочная проволока, например, CuAl8, применяется для сварки алюминиевых бронз.
- Медно-кремниевая СuSi3 применяется для сварки медно-кремниевых, медно-цинковых сплавов и оцинкованной стали в среде инертного газа аргон.
- Медно-оловянный присадочный материал (БрОФ6,5-0,15) используется для сварки в защитных газах оловянно-фосфористой бронзы и других оловянных бронз.
- Латунная проволока и прутки из нее (Л63, Л60-1 и другие) применяются в газовой сварке латуни и наплавочных операция для улучшения свойств углеродистых сталей.
Основные параметры
Цвет
Во-первых, медь имеет красновато-розовый цвет. Со временем он может меняться от красно-коричневого до красновато-оранжевого оттенка. Если металл много времени лежит и окислился, то цвет лучше смотреть на свежем спиле. Или поверхность следует слегка зачистить напильником, чтобы оригинальная текстура лучше просматривалась.
Пластичность
Это очень мягкий пластичный материал. Предмет из меди (на пример проволока) легко гнется, при этом не ломается и не крошится. Совсем необязательно при этом гнуть или мять изделие. Можно слегка приложив усилие, надавить и понять насколько податливый перед вами металл.
Коррозия
Медь очень фоточувствительный металл, и обладает высокими антикоррозийными свойствами. Если долгое время она находится под открытым небом, либо во влажной среде, она меняет свой цвет. Покрывается зеленой пленкой, что и защищает медные изделия от ржавчины. И дальнейшего распространения коррозии в глубину.
Если визуального осмотра, чтобы определить подлинность, оказалось недостаточно, можно воспользоваться еще некоторыми хитростями, чтобы проверить подлинность меди.
Нагревание
С помощью газовой горелки, плиты или простой зажигалки (все зависит от размера предмета) хорошенько нагрейте часть металла. Медь сначала тускнеет, затем становится все темнее и в итоге оказывается совсем черной, так как образуется слой оксида меди.
Магнит
Определить подлинность медного изделия так же может помочь обычный магнит, чистая медь на него совершенно не реагирует.
Азотная кислота
Если на чистый металл капнуть азотной кислотой, он становится сине-зеленого цвета.
На основе меди существует много сплавов. Как отличить одно от другого?
Сравнение алюминиевых и медных проводов по техническим характеристикам
Для того, чтобы понять, чем отличается медь и алюминий, нужно рассмотреть и сравнить их технические характеристики.
Свойства проводников
Основными электрическими свойствами материала проводников являются их удельное электрическое сопротивление, теплопроводность и температурный коэффициент сопротивления. К механическим свойствам можно отнести вес, прочность, удлинение перед разрывом и срок службы в режиме нормальной работы.
Удельное электрическое сопротивление
Удельное электрическое сопротивление – это способность материала оказывать сопротивление электрическому току при его протекании через проводник. Эта характеристика вычисляется по формуле:
Ρ = r⋅S/l,
где l – длина проводника, S – площадь поперечного сечения, r – сопротивление.
Для сравнения:
Материал проводника | Удельное электрическое сопротивление, Ом·мм²/м |
---|---|
Медь | 0,0175 |
Алюминий | 0,0300 |
Как видно из этой таблицы, у меди удельное сопротивление ниже и, соответственно, она меньше нагревается и лучше проводит электрический ток.
Теплопроводность
Теплопроводность – это свойство проводника, которое показывает количество тепла, которое проходит в единицу времени через слой вещества
Для расчёта электрического кабеля данная характеристика является достаточно важной, так как от неё зависит безопасная эксплуатация электропроводки. Чем выше теплопроводность материала, тем он меньше нагревается и лучше отдает лишнее тепло
Для сравнения:
Материал проводника | Теплопроводность, Вт/(м·К) |
---|---|
Медь | 401 |
Алюминий | 202—236 |
Температурный коэффициент сопротивления
При нагревании различных материалов их электропроводимость изменяется. Характеристикой, которая показывает это изменение называется температурным коэффициентом сопротивления (ТКС). Это значение выявляют с помощью специального измерителя ТКС и берут среднее значение этого коэффициента.
Для сравнения:
Материал проводника | Температурный коэффициент сопротивления, 10-3/K |
---|---|
Медь | 4,0 |
Алюминий | 4,3 |
Чем меньше температурный коэффициент сопротивления, тем большей стабильностью обладает проводник.
Вес и электропроводимость проводника
Медь намного тяжелее алюминия. Её плотность составляет 8900 кг/м³, а плотность алюминия 2700 кг/м³. Это означает, что проводник из меди будет тяжелее аналогичного по размеру алюминиевого провода в 3,4 раза.
Важно понимать, что электропроводимость меди более чем на 50% выше, чем у алюминия и, соответственно, чтобы проводник из алюминия мог провести такой же ток он должен быть больше медного на 50%. Поэтому эффективнее использовать медный проводник, чем кабель из алюминиевого материала
Поэтому эффективнее использовать медный проводник, чем кабель из алюминиевого материала.
Удлинение перед разрывом и прочность
Электрический кабель может работать в различных режимах и условиях эксплуатации, поэтому при выборе проводника очень важно учитывать его стойкость к механическим нагрузкам. Сопротивление на разрыв – характеристика, которая учитывает прочность материала и противодействие разрушающей нагрузке
Для сравнения:
Материал проводника | Предел прочности на разрыв, кг/м² |
---|---|
Медь | 27 – 44,9 |
Алюминий | 8 – 25 |
Исходя из анализа таблицы хорошо видно, что медь обладает высокой стойкостью к механическому воздействию и существенно превосходит алюминий по такой характеристике.
Срок службы
Срок службы электрической проводки зависит от условий эксплуатации и окружающей среды. Принято считать, что срок службы алюминиевого кабеля в нормальных условиях работы составляет 20-30 лет. В то же время медная проводка служит значительно дольше и срок её службы может достигать до 50 лет.
Обзор параметров
Класс провода по гибкости
Основная часть кабельной конструкции – металлическая жила, через которую идет электрический ток. Главные параметры – сопротивление постоянному току, пропускная способность и поперечное сечение. Все жилы выпускаются по нормативным документам, которые определяют стандарт сопротивления постоянному току 1 км жилы при 20°С (ГОСТ 22483-77).
Допустимый ток для медных проводов зависит от суммарной мощности потребителей и напряжения электрической цепи. Вычисляется по формуле: I= P/V и составляет 10А на 1 мм2.
Класс проволоки исчисляется от 1 до 6, чем выше цифра, тем больше гибкость. Для стационарной неподвижной проводки используют продукцию 1–2 класса. Для передвижных механизмов подойдет провод гибкий с классом от 3 до 6.
Медная катанка
Медная катанка марки КМ М001 при соответствии химического состава меди марки М001 по ГОСТ Р 53803-2010 (согласно ТУ 16-705.491-2001 хим. состав меди катанки класса А должен соответствовать марки меди М00 по ГОСТ 859-2001) — катанка класса А.
Медная катанка марки КМ М0 при соответствии химического состава меди марки М0 по ГОСТ Р 53803-2011 или по ГОСТ 859-2001 (согласно ТУ 16-705.491-2001 хим. состав меди катанки класса В должен соответствовать меди марки М0 ГОСТ 859-2001) — катанка класса В.
Медная катанка марки КМор М1ор при соответствии химического состава меди марки М1ор по ГОСТ Р 53803-2011(согласно ТУ 16-705.491-2001 хим. состав меди катанки класса С должен соответствовать меди марки М1 ГОСТ 859-2001) — катанка класса С.
Как посчитать мощность приборов
Для начала разберем вариант выбора сечения кабеля по мощности приборов, подключенных к нему. Как правильно считать?
Подумайте, какие именно приборы будут питаться от конкретного кабеля. Если вы затягиваете его в зал, то от розетки в комнате может одновременно работать телевизор, компьютер, пылесос, аудиосистема, приставка, фен, торшер, подсветка аквариума или другие бытовые приборы. Сложите мощности всех этих устройств и умножьте полученное значение на 0,8, чтобы получить реальный показатель. Действительно, вряд ли вы будете использовать их все одновременно, поэтому 0,8 – понижающий коэффициент, который позволит адекватно оценить суммарную нагрузку.
Если вы считаете для кухни, то складывайте мощность электрочайника, электродуховки и варочной поверхности, микроволновки, посудомойки, тостера, хлебопечки и других имеющихся/планируемых приборов. Кухня обычно потребляет больше всего энергии, поэтому на нее следует заводить или два кабеля с отдельными автоматами, или один мощный.
Итак, для подсчета суммарной мощности всех приборов вам нужно использовать формулу Pобщ =(P1+P2+…+Pn)*0.8, где P – мощность конкретного потребителя, подключенного в розетку.
Медные провода лучше подходят для проводки и выдерживают большую нагрузку
Характеристики медной катанки и проволоки.
Популярность медной катанки и проволоки у потребителей объясняется тем, что эти изделия обладают всеми основными характеристиками, свойственными меди:
- высокой электропроводностью (электропроводность меди на 35% выше, чем аналогичное свойство другого используемого для изготовления проводов материала – алюминия);
- отличной теплопроводностью;
- пластичностью;
- долговечностью.
Высокая электропроводность медной катанки, а следовательно, и изготовленной из нее медной проволоки позволяет существенно экономить электроэнергию при эксплуатации энергосетей. Правда, стоят медные провода дороже алюминиевых, но при этом стоит учесть и то, что для питания системы можно выбирать медные кабели меньшего сечения, которые прослужат дольше алюминиевых. А это практически нивелирует разницу в цене. Кроме того, и работа с медными элементами системы гораздо менее трудоемкая, чем с элементами из любого другого материала вследствие пластичности меди, а значит, и ее прочности на излом.
Выпускается медная катанка в бухтах весом 3300-3400 кг, каждая из которых прочно перевязывается стальной лентой (по правилам перевязка должна осуществляться в четырех местах) и упаковывается в пленку.
Пленка позволяет исключить попадание на поверхность катанки влаги и грязи, которые могут снизить качество изделия и негативно отразиться на характеристиках производимой из нее проволоки. Кроме того, готовую продукцию необходимо защитить и от окисления – для этого катанку покрывают специальным восковым составом.
Стоимость медной катанки зависит от многих факторов – от выбранной для ее изготовления технологии, от качества исходного сырья и от параметров самой продукции. Узнать все специфические характеристики определенной партии товара можно по его маркировке. Каждая готовая к продаже бухта должна обязательно оснащаться ярлыком, на котором указывается:
- наименование компании-производителя;
- дата производства изделия;
- номер партии;
- условное обозначение изделия;
- вес бухты (нетто и брутто);
- сертификационный знак;
- печать, указывающая, что катанка прошла контроль качества;
- технические параметры – класс изделия и его диаметр.
Кроме того, каждая партия товара должна иметь сертификат, подтверждающий ее соответствие нормам, указанным в ТУ.
Процессы волочения проволки
Грубое волочение
Грубое волочение начинается на входном диаметре в 8 мм., и с выходным диаметром проволоки от 4.5 мм. до 1 мм. Процессы грубого волочения требуют хорошей смазки, в связи с большим уменьшением диаметра поперечного сечения и деформации. Высокая степень деформации и уменьшения поперечного сечения при грубом волочении, выделяют огромное количество тепла, которое необходимо отводить от волочильного стана, поэтому проводится мокрое волочение проволоки.
Используемая эмульсия для волочения должна иметь большой размер капель, для толстого слоя смазочного материала.
Наши продукты для грубого волочения медной проволоки
Multidraw CU ROD – полусинтетическое с высокой степенью смазывания масло, для грубого волочения, на одножильных и двужильных волочильных станах с возможностью нанесению смазки путём распыления.
Максимальный окончательный диаметр проволоки до 1 мм. Данный продукт специально разработан для процессов грубого волочения.
Продуктом гарантируется высокая температурная стабильность, даже при высоких нагрузках и сложном утонении, также при пиковых температурных нагрузках, продукт не демонстрирует отличную стабильность. Концентрация продукта при использовании должна составлять: 10% – 17%.
Среднее и тонкое волочение
Среднее волочение: От 3.5 мм. до 1.5 мм. – 0.2 мм.
В основном применяются водосмешиваемые эмульсии.
Тонкое волочение: От 2.6 мм. – 1.6 мм. до 0.5 мм. – 0.05 мм.
Используются те же СОЖ для волочения медной проволоки что и при среднем волочении, вплоть до диаметра в 0.1 мм.
Продукты для среднего волочения
Multidraw CU MF – полусинтетическое масло для волочения на многожильных машинах с максимальным конечным поперечным сечением проволоки до 0.07 мм. Продукт был специально разработан для отличной чистоты машины и хорошей смачиваемости проволоки. Может также использоваться при производстве лужённой медной проволоки.
Концентрация для применения: среднее волочение – 4% – 8%, тонкое волочение – 2% – 5%.
Multidraw CU MF E – полусинтетическое волочильное масло для производства как медной так и магнитной проволоки (для трансформаторов и двигателей электромагнитных устройств). С диаметром готово проволоки до 0.07 мм. Продукт демонстрирует отличную чистоту волочильной машины. Гарантируется отличное смазывание даже при низких скоростях волочения и перепадах температур. Никак не влияет на процессы дальнейшего эмалирования. Превосходное качество проволоки, гарантирует отличные качественные характеристики эмалированной проволоки.
Концентрация для применения: среднее волочение – 4% – 10%, тонкое волочение – 2% – 4%.
Multidraw CU SF – полностью синтетическое масло для волочения. Высокая производительность при смазывании. Низкое потребление продукта гарантирует длительный срок использования данного продукта при волочении. Достигается хорошая чистота машины, особенно для никелированной проволоки.
Концентрация для применения: среднее волочение: 4% – 8%, тонкое волочение: 2% – 4%.
Используется на следующих заводах: Nexans (Германия, никелированная медь, гибкие провода для высоких температур (до 280°С)), Wiremet (Польша, никелированная медная проволока).
Cреднее, тонкое, супертонкое и ультратонкое волочение
Multidraw CU SY Spezial/Multidraw CU SY – синтетическое масло для среднего, тонкого и супертонкого волочения. Подходит для использования на многожильных волочильных машинах. Прекрасное смазывание проволоки и чистота машины.
Благодаря синтетическим компонентам, практически полностью нивелируется эффект «прилипания». Продукт может использоваться для волочения олова и никелированной медной проволоки.
Концентрация при применении: среднее волочение: 6% – 10%, тонкое волочение: 2% – 4%, супертонкое волочение: 1% – 2%.
В качестве смазки для супертонкого и ультратонкого волочения с диаметром проволоки от 0.5 мм. до 0.10 мм – 0.01 мм., необходимо применять Multidraw CU SY Spezial/Multidraw CU SY. Материалы которые могут быть обработаны в данных диаметрах поперечных сечений: медь, латунь, никель, серебро, золото.
Продукты гарантируют отличные характеристики при волочении в данных диапазонах, также «прилипание» проволоки на фильеры, волочильные конусы практически полностью исключается. Даже при низких концентрациях продукта (1.5% – 0.5%) стабильная защита от коррозии как на проволоке так и на самом оборудовании, гарантируется.
Сферы применения медной проволоки
Проволока из меди широко применяется в электротехнике, машиностроении, приборостроении, служит полуфабрикатом для изготовления пружин и метизов, элементов токопроводящих конструкций. То есть там, где требуется прочный, пластичный материал с высокой электропроводностью. Сварочная проволока незаменима при сварке тонких листов металла. Её используют в микроэлектронике, в работе с кремниевыми кристаллами, в микросварке методом термокомпрессии и т.д.
Кроме того, благородный цвет меди и податливость металла сделали проволоку любимым материалом для декоративных конструкций и ювелирных изделий.
Преимущества
Повышенные параметры теплопроводности и токопроводимости. Благодаря данному свойству, вы можете использовать медную жилу меньшего диаметра в сравнении с алюминиевым аналогом. Термические потери в таком случае меньше при отсутствии окислительных процессов.
Пластичность материала. Вследствие высокой гибкости облегчается монтажный процесс – изделие можно гнуть без риска поломки.
Долговечность. Медь отличается устойчивостью к коррозийным изменениям, а поэтому замену надо будет производить не ранее, чем через 30 лет.
Конечно, алюминиевые жилы будут дешевле, а сам материала легче. Однако сопротивление медных проводов выше. Поэтому требуемый размер сечения у таких изделий меньше, чем у алюминиевых образцов.
Литьё медной проволоки
При литье медной проволоки, в среднем получается катушка с медной проволокой, с поперечным сечением 8 мм. Весом 6 тонн и длинной проволоки приблизительно 13 км.
При непрерывном литье медной катанки, мы можем предложить следующие продукты:
Multiroll CU LF Special
- полностью синтетическая водосмешиваемая смазочно-охлаждающая жидкость
- используется для непрерывного литья медной катанки и рулонов
- используется для смазки и охлаждения роликов
- продукт обеспечивает превосходную защиту от коррозии
Необходимая концентрация продукта: 1.5% – 3.5%.
Данный продукт имеет следующие преимущества:
- очень долгий срок службы рабочей эмульсии
- уменьшает различные возможные производственные остановки при непрерывном литье медной катанки или рулонов
- очень высокая стабильность pH (уменьшено возможное образование грибков и бактерий в эмульсии)
- продукт имеет низкую степень поглощения меди
- гарантируется чистая и блестящая поверхность проволоки
- максимальная скорость производства
- увеличивает срок службы роликов
- высокая защита от износа
Multiroll Coating – специальная восковая эмульсия для защиты поверхности проволоки при непрерывном литье катанки.
- водосмешиваемый агент для защиты проволоки при непрерывном литье катанки от коррозии
- смазочный материал для процесса намотки готовой проволоки на катушку
- рабочая концентрация: прибл. 3% – 6%
Преимущества:
- смазочный эффект при процессе намотки проволоки на катушку
- снижает истирание проволоки при процессе наматывания её на катушку
- предотвращает тусклость проволоки и образующиеся пятна на поверхности проволоки
- наноситься может путём распыления или окунанием
- защищает и улучшает блестящую и яркую поверхность проволоки
- высокая защита от коррозии во время хранения и транспортировки проволоки
- совместимость со всеми нашими продуктами из линеек Multiroll и Multidraw
Теперь после производства проволоки для волочения мы можем перейти непосредственно к процессам волочения проволоки.
Общие требования для такого продукта, как смазка для волочения проволоки:
- Хорошая смазка на участках соприкосновения волочимой проволоки и фильер.
- Проволока должна равномерно и быстро увлажняться при волочении.
- Смазка для волочения должна обеспечивать защиту от износа и длительный срок службы фильер.
- На фильерах, волочильных конусах и в самой волочильной машине должна поддерживаться постоянная чистота.
- Чистота проволоки это залог будущей защиты от коррозии и окисления.
- Возможность использовать воду различной степени деминерализации.
- Стабильность уровня pH.
- Низкое пенообразование.
- Нельзя вмешиваться в процессы эмалирования проволоки.
- Хорошая фильтрация рабочей эмульсии.
- Совместимость смазки с кожей человека.
- Простота в хранении продуктов для волочения.
- Экономичность в производстве.
- Простая утилизация использованной эмульсии.
Применение медной проволоки
Медная проволока применяется во многих отраслях промышленности, а также народного хозяйства например:
- Электротехническое применение медной проволока во всех приборах, установках, аппаратах, генераторах где происходит передача электрического тока
- Применение в сварочных работах
- Использования в сфере изготовления украшений как один из самих оптимальных материалов для плетения бижутерии, и создания декоративных узоров
- Применения проволоки для лечения, так как медь имеет ряд позитивных свойств противобактериальный эффект, понижение температуры тела, обезболивающий эффект.
Гомогенизационный отжиг алюминия
Этому виду отжига подвергают слитки, перед обработкой давлением, для устранения дендритной ликвации, которая приводит к получению неоднородного твердого раствора и выделению по границам зерен и между ветвями дендрнтов хрупких неравновесных эвтектических включений CuAl2, Mg2Si, Al2CuMg (S-фаза), Al6CuMg4 (Т-фаза) и др. В процессе гомогенизации состав кристаллитов твердого раствора выравнивается, а интерметаллиды растворяются. В процессе последующего охлаждения интерметаллиды выделяются в виде равномерно распределенных мелких вторичных включений (рис. 159, б). Вследствие этого пластичность литого сплава повышается, что позволяет увеличить степень обжатия при горячей обработке давлением, скорость прессова ния и уменьшить технологические отходы. Гомогенизация способствует получению мелкозернистой структуры в отожженных листах и уменьшает склонность к коррозии под напряжением. Температура гомогенизации лежит несколько ниже неравновесного солидуса и для наиболее распространенных сплавов составляет 480—530°С Выдержка колеблется от 6 до 36ч. Охлаждение проводят на воздухе или вместе с печью.
Стоит ли менять старую алюминиевую проводку?
На этот вопрос можно с уверенностью и однозначно ответить: да, безусловно стоит! Применение старой алюминиевой проводки при нынешних современных нагрузках на электрическую сеть не только неэффективно, но и не безопасно. Более того, согласно ПУЭ алюминиевые провода нельзя применять при монтаже проводки в доме. Поэтому, если есть возможность поменять электропроводку, то её стоит обязательно сменить на медную с правильным расчетом, подбором сечения и количества электрических линий.
Электромонтажные работы – это тот случай, когда нельзя экономить на качестве материалов. От правильного подбора и расчета материалов зависит безопасность людей и правильная работа электрических приборов в доме.
Если же вы все-таки решили оставить старую электропроводку, то вам стоит переделать щиток, ограничить мощность и защитить каждую линию от превышения нагрузки выше 16 А (это позволит вам не беспокоится о том, что в какой-то момент проводка перегреется и загорится).
Пусть медная проводка значительно дороже алюминиевой, но в долгосрочной перспективе она окупается и не приносит проблем пользователю.
Какой кабель лучше одножильный или многожильный?
Какой провод лучше использовать для проводки в квартире и в частном деревянном доме?
В чём отличие проводников от диэлектриков, их свойства и сфера применения
Какой антенный кабель лучше использовать для телевизора — все критерии
Как правильно соединить медный и алюминиевый провода?
В чём отличие кабеля от провода и что выбрать
Обозначения и маркировки
Принципы обозначения и маркировки заложены в ГОСТ 16130-90. Согласно этому документу в обозначение входит следующая информация:
- способ изготовления (холодно-деформируемая или тянутая обозначается символом «Д», горячедеформированная или прессованная имеет символ «Г»);
- форма сечения проволоки всегда круглая и имеет символ «КР»;
- данные по точности изготовления, обычно отсутствуют, в таком случае ставится знак «Х»;
- по состоянию проволоки она может быть твердой (символ «Т») и более пластичной мягкой (символ «М»);
- размер (диаметр);
- в какой форме находится длина проволоки, прутка ( в мотках или бухтах «БТ», катушках «КТ», барабанах «БР», сердечниках «СР», немерной длины «НД»);
- марка сплава;
- наименование стандарта.
В качестве примера приведем обозначение тянутой сварочной проволоки, мягкой, диаметром 2,5 мм, в катушках из сплава марки БрХНТ:
ДКРХМ 2,5 КТ БрХНТ ГОСТ 16130-90.
Зарубежная сварочная проволока обозначается согласно требований американского общества по сварке (AWS) или по общеевропейскому стандарту.
