Требуемая мощность газового котла

Расчет мощности котла по площади

Основной критерий при выборе мощности котла — площадь помещения

Для расчета тепловой мощности газового котла в настенном или напольном исполнении применяется типовая формула, учитывающая, что на каждые 100 м2 жилого пространства в доме необходимо как минимум 10 кВт. Полученная цифра обычно корректируется на 15-20 процентов в сторону увеличения, что позволяет исключить не поддающиеся учету факторы.

В качестве примера рассмотрен расчет тепловой мощности, необходимой для обогрева здания, имеющего жилую площадь 80 м2. В соответствии с упомянутым соотношением она находится так:

P=10х80/100х1,2 = 9,6 кВт (1,2 – это коэффициент, учитывающий запас в 20 процентов).

При выборе подходящего по этому показателю агрегата приобретают ту модель, у которой заявленная мощность ближе всего к расчетному значению. Предложенный метод вычисления подходит для одноконтурных устройств, устанавливаемых в современном загородном жилье. Он не учитывает нагрузку на ГВС и нередко применяется как основа расчета расхода газа на отопительный сезон.

К числу факторов, влияющих на точность этого показателя, относят:

• климатическую зону, в которой располагается отапливаемое котлом строение;
• высоту потолков в помещениях каждого конкретного здания;
• КПД используемого отопительного оборудования.

Другой вариант вычисления наряду с площадью застройки П учитывает коэффициент удельной мощности данной модели (К). Последний зависит от климатического региона и варьируется в следующих пределах:

• от 0,7 до 0,9 кВт для южных районов РФ;
• от 1,0 до 1,2 для центра;
• от 1,5 до 2,0 в северных регионах России.

По сути К – это та же поправка, что вводилась в предыдущее соотношение в процентах. Формула для расчета в этом случае приобретает следующий вид: P =ПхК/10. Согласно ей, для центральных регионов мощность источника отопления для дома общей площадью 80 м2 должна быть не менее 8,0-9,6 кВт.

Напольный или настенный?

Ошибка №17
Однозначного ответа что лучше, здесь не существует.

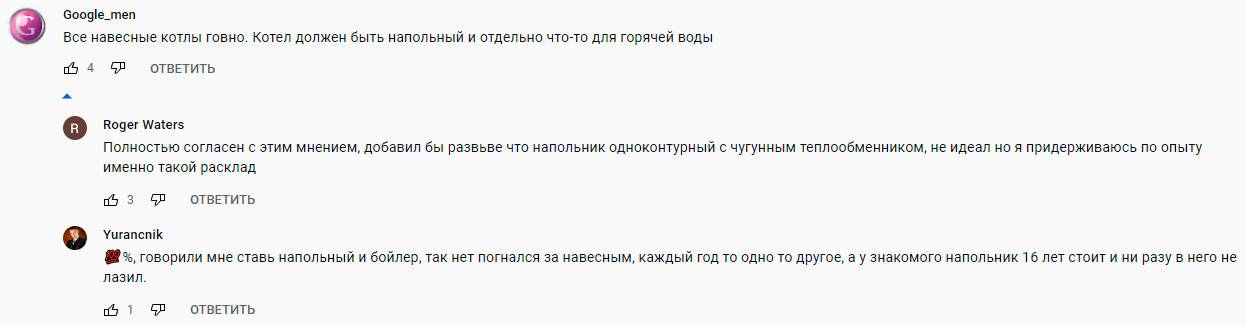

На просторах нашей страны до сих пор считается, что напольный в “одни ворота” выигрывает у настенного.

При этом в Европе их давно признали низкоэнергоэффективными устройствами и практически запретили во всех жилых домах.

То ли еще будет

Но вернемся в родные пенаты. Вот на что вы должны ориентироваться в первую очередь.

хорошие напольные котлы очень дорогие

При этом дешевый напольный котел будет проигрывать в производительности качественному настенному.

они более надежны и долговечны (особенно чугунные)

у них простая автоматика + есть энергонезависимые модели

напольные берут для реально больших домов

Настенные покупают:

в первую очередь для экономии пространства в доме и только затем для экономии семейного бюджета

из-за умной электроники

Один раз грамотно все настроил и неделями не подходишь к прибору.

Конкретные расчёты

Допустим, нужно сделать расчёт для домовладения площадью 150 кв. м. Если принять, что на 1 квадратный метр теряется 100 Ватт тепла, получаем: 150х100=15 кВатт тепловых потерь.

Как соотносится это значение с циркуляционным насосом? При тепловых потерях происходит постоянный расход тепловой энергии. Для поддержания температурного режима в помещении необходимо большее количество энергии, чем для его компенсации.

Для расчёта циркуляционного насоса для системы отопления, следует понимать, какие у него функции. Это устройство выполняет следующие задачи:

• создать напор воды, достаточный для того, чтобы преодолеть гидравлическое сопротивление узлов системы;
• перекачать по трубам и радиаторам такой объем горячей воды, который требуется для эффективного прогрева домовладения.

То есть, для того, чтобы система заработала, нужно подогнать тепловую энергию к радиатору. И эту функцию выполняет циркуляционный насос. Именно он стимулирует подачу теплоносителя к приборам отопления.

Следующая задача: какое количество воды, согретой до нужной температуры, надо доставить к радиаторам за определённый период времени, при этом компенсируя все теплопотери? Ответ выражается в количестве перекачанного теплоносителя в единицу времени. Это и будет называться мощностью, которой обладает циркуляционный насос. И наоборот: можно определить примерный расход теплоносителя по мощности насоса.

Данные, которые для этого нужны:

• Количество тепловой энергии, необходимой для того, чтобы компенсировать теплопотери. Для данного домовладения площадью 150 кв. метров эта цифра 15 кВт.
• Удельная теплоёмкость воды, которая выступает в роли теплоносителя — 4200 Дж на 1 килограмм воды, на каждый градус температуры.
• Дельта температур между водой на подаче из котла и на последнем отрезке трубопровода в обратке.

Считается, что в нормальных условиях это последнее значение не бывает больше 20 градусов. В среднем берут 15 градусов.

Формула для того, чтобы рассчитать насос, следующая: G/(cх(Т1-Т2))= Q

• Q — это расходование теплоносителя в отопительной системе. Столько жидкости при определённой температуре нужно доставить циркуляционному насосу к отопительным приборам в единицу времени, чтобы теплопотери были компенсированы. Нецелесообразно приобретать устройство, у которого мощность больше. Это приведёт только к повышенному расходу электричества.
• G — теплопотери дома;
• Т2 — температура теплоносителя, вытекающая из теплообменника котла. Это именно тот уровень температуры, который нужен для обогрева помещения (примерно 80 градусов);
• Т1 — температура теплоносителя на обратном трубопроводе при входе в котёл (чаще всего 60 градусов);
• с — это удельная теплоёмкость воды (4200 Джоулей на кг).

При вычислении с помощью указанной формулы получается цифра 2,4 кг/с.

Теперь нужно перевести этот показатель на язык производителей циркуляционных насосов.

1 килограмм воды соответствует 1 кубическому дециметру. Один кубический метр равен 1000 кубических дециметров.

Получается, что в секунду насос перекачивает воду следующим объёмом:

2,4/1000=0,0024 куб. м.

Далее нужно перевести секунды в часы:

0,0024х3600=8,64 куб. м/ч.

Простейшая формула подсчета требуемой теплоэнергии для отопления

Для примерного подсчета существует элементарная формула: W = S × Wуд, где

W — это мощность агрегата;

S — величина площади строения в м², с учетом всех помещений под обогрев;

Wуд — стандартный показатель удельной мощности, который применяется при подсчете в конкретном климатическом регионе.

Стандартное значение удельной мощности базируется на опыте использования разнообразных отопительных систем.

Среднестатистическая информация выясняется у сотрудника ЖКХ в вашем регионе. После этого умножьте это значение на суммарную площадь строения, и вы получите средний показатель необходимой мощности котла.

Примeр расчета

Газ — самый распространенный вид топлива. Как рассчитать мощность газового котла? Рассмотрим пример расчета для строения площадью в 150 м², которое предположительно расположено в Красноярском крае. Подсчет произведен для системы отопления с естественной циркуляцией без постоянного давления от насоса. Удельная мощность в рассматриваемом регионе составляет 0,90 кВт/м².

150 м² / 10 м² = 15 — это промежуточный коэффициент подсчета, в котором подразумевается, что на отдельные 10 м² площади отапливаемого помещения требуется 1 кВт тепловой мощности агрегата.

15 × 0,90 кВт/м² = 13,5 кВт.

В итоге получено среднее значение тепловой энергии, требующееся конкретному строению со среднестатистическими теплоизоляционными и климатическими показателями.

Если учитывать использование горячей воды для ванной комнаты и кухни, необходимо будет прибавить не менее 20% к мощности: 13,5 + 13,5 × 0,2 = 16,2 кВт.

Стоит обратить внимание на то, что давление в котле и тепловой магистрали может быть малоустойчивым, для этого необходимо прибавить еще 15% к мощности: 16,2 + 13,5 × 0,15 = 18,225 кВт. Учитывая то, что определенную утечку тепловой энергии не избежать, необходимо округлить полученный результат в большую сторону. Получается, что для обеспечения обогрева конкретного строения при помощи отопительного агрегата на газовом топливе потребуется котел с минимальной мощностью 19 кВт

Получается, что для обеспечения обогрева конкретного строения при помощи отопительного агрегата на газовом топливе потребуется котел с минимальной мощностью 19 кВт

Учитывая то, что определенную утечку тепловой энергии не избежать, необходимо округлить полученный результат в большую сторону. Получается, что для обеспечения обогрева конкретного строения при помощи отопительного агрегата на газовом топливе потребуется котел с минимальной мощностью 19 кВт.

https://youtube.com/watch?v=dhs2tcez0Kw

Вычисления мощности для агрегатов на газовом топливе чаще всего выполняются в период планировки строения. Причиной этому является изначальное заложение в проект расположения отопительных приборов, проемов для воздухообмена, дымохода, а также отдельного помещения под обогревательную установку.

Если вам необходимо продумать отопление в уже существующем строении, которое не имеет нужных условий по размещению агрегата на газовом топливе, потребуется установить альтернативную систему отопления. На ее роль хорошо подойдет электрическая установка, подсчет мощности которой производится по аналогичным вычислениям.

Помимо вышеуказанных расчетов, вычисление тепловой мощности котла может произвести специально созданный для этого калькулятор. Он такие параметры, как суммарная площадь помещения, его высота, тип окон и т.д. Чтобы узнать тепловую мощность, необходимо внести в программу требуемые показатели, предварительно выяснив их точное значение.

Вычисление необходимой мощности для обогрева частного дома — не такая уж и сложная задача, тем более, если использовать программу калькулятор. С ней может справиться любой, желающий сэкономить средства и обеспечить оптимальное отопление без лишних затрат тепловой энергии.

Основная цифра – теплопотери

Расчётные показатели монтируемого в доме газового котла напрямую зависят от размеров теплопотерь. Главные источники значительной потери тепловой энергии в любых частных домах представлены не только вентиляционной системой (20-25%), но также:

• кровлей;
• окнами;
• стенами;
• полом.

На участках стыков стен и пола теряется порядка 28-30% тепла, а через кровельные конструкции уходит примерно 25-30% тепловой энергии. Неутеплённые стены, пол и окна становится причиной потери 10-15%. Следует отметить, что в старых домовладениях теплопотери через конструктивные элементы часто достигают 40-70%, а обязательному утеплению должны подвергаться участки примыканий, являющиеся мостиками холода.

Как правило, недостаточно качественно осуществляется утепление подвальных помещений и полов в частных домовладениях. При этом неутеплённая цокольная часть характеризуется очень хорошей теплопроводностью. Выполнение теплоизоляции цоколя уже построенного и эксплуатируемого дома предполагает значительные денежные расходы и трудозатраты, что обусловлено необходимостью осуществлять утепление в соответствии с глубиной промерзания грунта, примерно на 80-90 см. В подобной ситуации целесообразно применять теплоизоляцию пола и подвала.

Если мощность котла будет больше нужной?

Выбирая газовый котёл для частного домовладения, следует ориентироваться на производительность прибора, которая должна соответствовать мощности, требуемой для полноценного обогрева строения. Такой вариант станет оптимальным, потому что приобретение несоответствующего по показателям мощности устройства часто вызывает проблемы:

• маломощные котлы функционируют на предельном уровне своих возможностей, что становится причиной достаточно быстрого выхода системы отопления из строя;
• модели с чрезмерно высокими показателями мощности имеют более высокую стоимость, а также потребляют большое количество энергии, но автоматизированные котлы вполне могут работать в экономичном режиме.

Важно помнить, что при выборе прибора обогрева согласно его показателям мощности, в обязательном порядке учитываются такие факторы, как наличие других источников отопления, включая систему «тёплый пол», печи или камины, конвекторы, а также назначение отапливаемого помещения. Подписывайтесь так же на наш Youtube, группу ,

Там много полезного и интересного контента!

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Как производить расчет мощности различных типов котлов

То, насколько эффективная отопительная система, будет в первую очередь зависеть от того, какого она типа. И, конечно же, на нее будет влиять правильность произведенных расчетов касаемо необходимой мощности отопительного котла. Если же такие расчеты покажут необъективные данные, то в скором будущем вас будут ждать неизбежные проблемы.

Если теплоотдача прибора будет меньше необходимого минимума, то в зимнее время в доме будет холодно. Если же его производительность будет излишней, то это не приведет ни к чему, кроме как к излишним затратам энергии, а следовательно, и ваших денег.

Дабы избежать подобных неприятностей, вам потребуются только знания касаемо того, как рассчитывается мощность котла. Также учтите тот факт, что существуют различные типы отопления, в зависимости от используемого топлива. Вот они:

1. На твердом топливе.
2. Электрические.
3. На жидком топливе.
4. Газовые.

При выборе той или иной системы люди зачастую основываются на особенностях конкретного региона, а также на стоимости оборудования.

Котлы на твердом топливе

Дабы рассчитать мощность котла на твердом топливе, вы должны учесть особенности, которые характерны для данного типа оборудования.

1. Относительно низкая популярность.
2. Потребность в дополнительном пространстве для того, чтобы хранить топливо.
3. Доступность.
4. Процедура эксплуатации проходит весьма экономично.
5. Такие котлы могут функционировать автономно, по крайней мере, большая часть современных приборов предусматривает это.

Помимо этого, еще одним фактором, который нужно учесть, делая расчет мощности котла отопления, является то, что температура получается циклично. Иными словами, в помещении, отапливаемом такой системой, температура в течение дня может колебаться с зазором в 5 градусов.

Важно! Именно по этой причине твердотопливные котлы едва ли можно назвать наилучшими, а если есть возможность, то от их покупки лучше вообще отказаться. Но если такой возможности нет, у вас есть два способа того, как частично оградить себя от таких проблем

1. Использовать теплоаккумуляторы, объем которых может достигать 10 метров кубических. Они подсоединяются к системе отопления и существенно сокращают теплопотери, что позитивно сказывается на затратах на отопление.
2. Соорудить термобаллон, необходимый для контроля подачи воздуха. Благодаря ему время горения увеличивается, а количество топок, следовательно, снижается.

Благодаря всему этому необходимая вам производительность котла снижается. Также все это следует учесть при расчетах.

Электрические котлы

Все котлы, работающие на электрической энергии, отличаются следующими особенностями.

1. Они компактны.
2. Топливо для них – электричество – стоит дорого.
3. Управлять ими крайне просто.
4. При перебоях в сети возможны проблемы с их функционированием.
5. Они экологически безопасны.

Собственно, это все, что вам нужно помнить при вычислении необходимой мощности для котла, работающего на электроэнергии.

Котлы на жидком топливе

А теперь поговорим о жидкотопливных котлах. В целом, они характеризуются следующими особенностями.

1. Такие котлы не являются экологически безопасными.
2. Для них используется весьма дорогостоящий тип топлива.
3. Эксплуатация таких котлов отличается простотой и удобством.
4. Еще одна особенность – повышенная пожаробезопасность.
5. При их установке вы должны позаботиться о еще одном помещении, в котором в будущем будет храниться топливо.

На этом особенности жидкотопливных котлов закончились.

Газовые котлы

Последний тип котлов, о которых мы поговорим сегодня – это газовые приборы. Они в большинстве своем – наиболее оптимальный вариант при установке системы обогрева. Расчет мощности котлов отопления данного типа невозможно сделать, не учтя следующие его особенности.

1. Эксплуатация таких котлов отличается простотой и удобством.
2. Они экономичны.
3. Они не требуют дополнительного места для того, чтобы хранить топливо.
4. Стоимость самого топлива для них (газа) относительно невысокая.
5. Наконец, их эксплуатация отличается повышенной безопасностью.

Все, с котлами мы более-менее разобрались, теперь порассуждаем о том, как вычислить мощность для радиаторов в отопительной системе.

Другие особенности

Продолжая выбирать отопительное оборудование, стоит учесть и такие особенности:

· Способ установки. Для квартиры оптимальным вариантом будет настенное размещение. Мощность оборудования с возможностью такого крепления обычно ограничена 47 кВт. Напольные модели мощнее, но занимают больше места и даже могут требовать установки в отдельном помещении – выбирать их стоит для домов площадью больше 350 кв. м.

· Автономность работы. Котлы могут быть с пьезорозжигом и электронным розжигом. Первые запускаются нажатием кнопки, вторые – автоматически. Электронный розжиг стоит выбрать для двухконтурной модели: такое устройство начнет нагревать воду сразу при включении крана.

· Погодозависимая автоматика. Она увеличивает цену котла – но быстро окупается за счет экономии газа. С другой стороны, можно сэкономить еще больше, регулируя мощность вручную.

Значение имеет и производитель оборудования. Продукция известных брендов обойдется дороже – но работать будет дольше и эффективнее. Кроме того, гораздо проще найти официальный сервисный центр популярного производителя, чем условного «нонейма». Сегодня на рынке большим спросом пользуются котлы от таких производителей как Ariston и Bosch.

Вычисление мощности циркуляционного насоса

В закрытых системах теплоснабжения циркуляция жидкости происходит принудительно. До того как рассчитать мощность насоса для отопления необходимо составить схему теплоснабжения. Только после этого можно приступать к вычислениям.

Циркуляционные насосы для отопления

Есть несколько параметров, определяющих основные характеристики этого компонента отопления. Работа насоса направлена на увеличение скорости движения теплоносителя в системе. Помимо этого он не должен создавать избыточные гидравлические нагрузки, повышать шум

Именно поэтому так важно правильно рассчитать мощность насоса для отопления

Для выполнения вычислений потребуется узнать такие характеристики оборудования:

• Производительность. Она характеризует количество тепла, переносимого за единицу времени по трубопроводам с помощью циркуляционного насоса;
• Гидравлическое сопротивление. Это потери давления в магистралях из-за трения воды о внутреннюю поверхность компонентов теплоснабжения. При расчете мощности насоса для отопления этот показатель является одним из определяющих, так как от него зависит скорость потока теплоносителя;
• Потребляемая мощность. Указывается производителем в паспорте устройства. Определяется характеристиками электродвигателя, подключенного к ротору насоса.

На первом этапе расчета мощности циркуляционного насоса для отопления следует вычислить производительность. Для этого потребуется узнать необходимую тепловую мощность системы теплоснабжения. Расчет производительности выполняются по следующей формуле:

Q=(0.86*R)/(Tпод-Тоб)

Где Q – производительность устройства; R – расчетная тепловая мощность, Вт; Тпод и Тоб – температура воды в подающей и обратной трубе отопления.

Основным фактором, влияющим на производительность насоса, является тепловая мощность системы. Лучше всего вычислить ее максимально точно, чтобы избежать покупки устройства с несоответствующими параметрами. Также на расчет мощности насоса для теплоснабжения влияют характеристики теплоносителя. В случае использования антифризов номинальный показатель необходимо увеличить на 10-15%, так как их плотность значительно выше, чем у дистиллированной воды.

Гидравлическое сопротивление циркуляционного насоса определяется следующей формулой:

Н=1,3*(R1*L1+ R2*L2+… Z1+Z2)/10000

Где R1 и R2 – потеря давления на подающем и обратном участках магистрали; L1 и L2 – протяженность трубопроводов; Z1 и Z2 – гидравлическое сопротивление компонентов системы.

Последний показатель для расчета мощности насоса для теплоснабжения можно взять из паспорта устройства. Если же таковой отсутствует — рекомендуется применять данные из таблицы.

Компонент теплоснабжения	Гидравлическое сопротивление, Па
Котел	От 1000 до 2000
Термостатический вентиль	От 5000 до 10000
Смеситель	От 2000 до 4000
Датчик температуры	От 1000 до 1500

Производители указывают гидравлическое сопротивление в величине водяного столба. Т.е. это показатель мощности, которая способна поднять воду в вертикальной трубе на определенный уровень.

Во время расчета мощности циркуляционного насоса для теплоснабжения не учитывается наличие нескольких скоростных режимов. Хотя на практике с помощью этой функции устройства можно оптимизировать скорость движения теплоносителя, тем самым сбалансировав всю систему.

Сложно ли сделать точный расчёт отопления дома или теплицы самостоятельно? Помимо вышеописанных способов рекомендуется применять специализированные программы для теплоснабжения. Это позволит сверить результаты и добиться максимальной точности расчетов.

В видеоматериал показан пример расчета мощности отопления с помощью специализированной программы:

https://youtube.com/watch?v=mVNWfHKN-Pw

Двухконтурный или одноконтурный?

Ошибка №11
Если дома кроме радиаторов есть еще и теплый пол, то нужно обязательно покупать двухконтурный котел.

Двухконтурные котлы нужны только для горячего водоснабжения (ГВС) – отопление + отдельно горячая вода. Одноконтурный прибор отлично справляется и с теплым полом, и с батареями.

Все что он делает, это просто греет воду. Какая у вас при этом система отопления его не особо волнует.

Главное правильно все спроектировать и рассчитать. Вообще для нормального горячего водоснабжения покупать котел мощностью менее 24кВт не рекомендуется.

В интернете сломано много копий по поводу двухконтурника и ГВС.

Если коротко сформулировать суть, то она в следующем:

один санузел или две точки горячего водоразборазбора + все это недалеко от котельной – ваш выбор двухконтурный котел

три и более точек водоразбора – одноконтурный и бойлер косвенного нагрева

Расчет мощности котла и теплопотерь.

Собрав все необходимые показатели, приступайте к калькуляции. Конечный результат укажет количество расходуемого тепла и сориентирует вас на выбор котла. При расчете теплопотерь за основу берутся 2 величины:

1. Разница температуры снаружи и внутри здания (ΔT);
2. Теплозащитные свойства объектов дома (R);

Для выявления расхода тепла ознакомимся с показателями сопротивления теплопередачи некоторых материалов

Таблица 1. Теплозащитные свойства стен

Материал и толщина стены	Сопротивление теплопередаче
Кирпичная стена толщина в 3 кирпича (79 сантиметров) толщина в 2.5 кирпича (67 сантиметров) толщина в 2 кирпича (54 сантиметров) толщина в 1 кирпича (25 сантиметров)	0.592 0.502 0.405 0.187
Сруб из бревна Ø 25 Ø 20	0.550 0.440
Сруб из бруса Толщина 20см. Толщина 10см.	0.806 0.353
Каркасная стена (доска +минвата + доска) 20 см.	0.703
Стена из пенобетона 20см. 30см.	0.476 0.709
Штукатурка (2-3 см)	0.035
Потолочное перекрытие	1.43
Деревянные полы	1.85
Двойные деревянные двери	0.21

Данные в таблице указаны с температурной разницей 50 °(на улице -30°,а в помещение +20°)

Таблица 2. Тепловые расходы окон

Тип окна	RT	q. Вт/	Q. Вт
Обычное окно с двойными рамами	0.37	135	216
Стеклопакет (толщина стекла 4 мм) 4-16-4 4-Ar16-4 4-16-4К 4-Ar16-4К	0.32 0.34 0.53 0.59	156 147 94 85	250 235 151 136
Двухкамерный стеклопакет 4-6-4-6-4 4-Ar6-4-Ar6-4 4-6-4-6-4К 4-Ar6-4-Ar6-4К 4-8-4-8-4 4-Ar8-4-Ar8-4 4-8-4-8-4К 4-Ar8-4-Ar8-4К 4-10-4-10-4 4-Ar10-4-Ar10-4 4-10-4-10-4К 4-Ar10-4-Ar10-4К 4-12-4-12-4 4-Ar12-4-Ar12-4 4-12-4-12-4К 4-Ar12-4-Ar12-4К 4-16-4-16-4 4-Ar16-4-Ar16-4 4-16-4-16-4К 4-Ar16-4-Ar16-4К	0.42 0.44 0.53 0.60 0.45 0.47 0.55 0.67 0.47 0.49 0.58 0.65 0.49 0.52 0.61 0.68 0.52 0.55 0.65 0.72	119 114 94 83 111 106 91 81 106 102 86 77 102 96 82 73 96 91 77 69	190 182 151 133 178 170 146 131 170 163 138 123 163 154 131 117 154 146 123 111

RT — сопротивление теплопередачи;

1. Вт/м^2 – количество тепла, которое расходуется на один кв. м. окна;

четные цифры указывают на воздушное пространство в мм;

Ar — зазор в стеклопакете заполнен аргоном;

К – окно имеет наружное тепловое покрытие.

Имея в наличии стандартные данные о теплозащитных свойствах материалов, и определив перепад температур легко рассчитать тепловые потери. На пример:

Снаружи — 20°С., а внутри +20°С. Стены построены из бревна диаметром 25см. В этом случае

R = 0.550 °С· м2/ Вт. Тепловой расход будет равен 40/0.550=73 Вт/ м2

Теперь можно приступить к выбору источника тепла. Существуют несколько видов котлов:

• Электрические котлы;
• Газовые котлы
• Нагреватели на твердом и жидком топливе
• Гибридные (электрические и на твердом топливе)

Перед тем как приобрести котел, вы должны знать, какая мощность потребуется для поддержания благоприятной температуры в доме. Для этого существуют два способа определения:

1. Расчет мощности по площади помещений.

По статистике принято считать, что для нагрева 10 м2 требуется 1 кВт теплоэнергии. Формула применима в случае, когда высота потолка не более 2,8 м и дом средне утеплен. Суммируем площадь всех комнат.

Получаем, что W=S×Wуд/10, где W- мощность теплогенератора, S-общая площадь здания, а Wуд является удельной мощность, которая в каждом климатическом поясе своя. В южных регионах она 0,7-0,9 кВт, в центральных 1-1,5 кВт, а на севере от 1,5 кВт до 2 кВт. Допустим, котел в доме площадью 150 кв.м, который находится в средних широтах должен обладать мощностью 18-20кВт. Если потолки выше стандартных 2,7м, например, 3м, в этом случае 3÷2,7×20=23 (округляем)

1. Расчет мощности по объему помещений.

Этот тип вычислений можно произвести, придерживаясь строительных норм и правил. В СНиП прописан расчет мощности отопления в квартире. Для кирпичного дома на 1 м3 приходится 34 Вт, а в панельном – 41 Вт. Объем жилья определяется умножением площади на высоту потолка. Например, площадь апартаментов 72 кв.м., а высота потолков 2,8 м. Объем будет равен 201,6 м3. Так, для квартиры в кирпичном доме мощность котла будет равна 6,85 кВт и 8,26 кВт в панельном. Правка возможна в следующих случаях:

• На 0.7, когда этажом выше или ниже находится неотапливаемая квартира;
• На 0.9, если ваша квартира на первом или последнем этаже;
• Коррекция производится при наличии одной внешней стены на 1,1, две – на 1,2.

Когда переизбыток теплоизводительности уместен?

Котел с «запасом» мощности уместен при задействовании буферной емкости (теплоаккумулятор). Он представляет собой накопительный резервуар (бак) определенного объема. Назначение емкости — накапливать образуемые излишки тепловой мощности, которая будет использоваться на отопление, подогрев воды для обеспечения ГВС.

Теплоаккумулятор становится прекрасным решением для частных домов при недостаточной производительности контура горячего водоснабжения. Бак станет оптимальным решением для твердотопливных котлов, работающих циклично, когда сгорающее топливо отдает максимальное количество тепла, быстро остывая после прогорания.

Накопительный резервуар оптимально использовать с электрическим котлом. Он нагревает бак во время действия сниженного тарифа ночью, а днем отдает собранное тепло, распределяя его по системе. Это позволяет поддерживать оптимальный уровень температуры без подключения котла.

Расчет мощности котла отопления по площади

Для приблизительной оценки требуемой производительности теплового агрегата достаточно площади помещений. В самом простом варианте для средней полосы России считают, что 1кВт мощности может обогреть 10м 2 площади. Если у вас дом площадью 160м2, мощность котла для его обогрева — 16кВт.

Эти расчеты приблизительны, ведь не учитывается ни высота потолков, ни климат. Для этого существуют выведенные опытным путем коэффициенты, при помощи которых вносятся соответствующие корректировки.

Указанная норма — 1кВт на 10м 2 подходит для потолков 2,5-2,7м. Если у вас потолки в помещении выше, нужно вычислять коэффициенты и пересчитывать. Для этого высоту ваших помещений делим на стандартную 2,7м и получаем поправочный коэффициент.

Расчет мощности котла отопления по площади — самый простой способ

Например, высота потолков 3,2м. Считаем коэффициент: 3,2м/2,7м=1,18 округляем, получаем 1,2. Выходит, что для обогрева помещения 160м 2 с высотой потолков 3,2м требуется отопительный котел мощностью 16кВт*1,2=19,2кВт. Округляют обычно в большую сторону, так что 20кВт.

Чтобы учесть климатические особенности есть уже готовые коэффициенты. Для России они такие:

• 1,5-2,0 для северных регионов;
• 1,2-1,5 для подмосковных регионов;
• 1,0-1,2 для средней полосы;
• 0,7-0,9 для южных регионов.

Если дом находится в средней полосе, чуть южнее Москвы, применяют коэффициент 1,2 (20кВт*1,2=24кВт), если на юге России в Краснодарском крае, например, коэффициент 0,8, то есть мощность требуется меньше (20кВт*0,8=16кВт).

Расчет отопления и подбор котла — важный этап. Неправильно найдете мощность и можете получить такой результат…

Это основные факторы, которые учитывать необходимо. Но найденные значения справедливы, если котел будет работать только на отопление. Если требуется еще и греть воду, нужно добавить 20-25% от рассчитанной цифры. Потом требуется добавить «запас» на пиковые зимние температуры. Это еще 10%. Итого получаем:

• Для отопления дома и ГВС в средней полосе 24кВт+20%=28,8кВт. Потом запас на холода — 28,8кВт+10%=31,68кВт. Округляем и получаем 32кВт. Если сравнивать с первоначальной цифрой в 16кВт, разница получается в два раза.
• Дом в Краснодарском крае. Добавляем мощность для нагрева горячей воды: 16кВт+20%=19,2кВт. Теперь «запас» на холода 19,2+10%=21,12кВт. Округляем: 22кВт. Разница не столь разительная, но тоже достаточно приличная.

Из примеров видно, что учитывать хотя-бы эти значения нужно обязательно. Но очевидно, что в расчете мощности котла для дома и квартиры, разница быть должна. Можно пойти тем же путем и использовать коэффициенты для каждого фактора. Но есть более простой способ, который позволяет внести коррекции за один раз.

При расчете котла отопления для дома применяется коэффициент 1,5. Он учитывает наличие теплопотерь через кровлю, пол, фундамент. Справедлив при средней (нормальной) степени утепления стен — кладка в два кирпича или аналогичные по характеристикам стройматериалы.

Для квартир применяются другие коэффициенты. Если сверху находится отапливаемое помещение (другая квартира) коэффициент 0,7, если отапливаемый чердак — 0,9, если неотапливаемый чердак — 1,0. Нужно найденную по описанной выше методике мощность котла умножить на один из этих коэффициентов и получите достаточно достоверное значение.

Чтобы продемонстрировать ход вычислений, произведем расчет мощности газового котла отопления для квартиры 65м 2 с потолками 3м, которая расположена в средней полосе России.

1. Определяем требуемую мощность по площади: 65м 2 /10м 2 =6,5кВт.
2. Вносим поправку на регион: 6,5кВт*1,2=7,8кВт.
3. Котел будет греть воду, потому добавляем 25% (любим погорячее) 7,8кВт*1,25=9,75кВт.
4. Добавляем 10% на холода: 7,95кВт*1,1=10,725кВт.

Теперь результат округляем и получаем: 11Квт.

Указанный алгоритм справедлив для подбора отопительных котлов на любом виде топлива. Расчет мощности электрического котла отопления ничем не будет отличаться от расчета котла твердотопливного, газового или на жидком топливе. Основное — производительность и эффективность котла, а теплопотери от типа котла не изменяются. Весь вопрос в том, как потратить меньше энергоносителей. А это уже область утепления.

Расчет мощности в зависимости от объема помещения

Формула расчета такова:

Q = VxΔTxK/850,

• где Q – количество тепла, определенное в кВт/ч4;
• V – объем помещения (единица измерения куб. м);
• ΔT является разницей между температурой снаружи и температурой в помещении;
• К – корректирующий коэффициент, учитывающий теплопотери;
• цифра 850 используется для того, чтобы перевести произведение вышеуказанных трех показателей в кВт/час.

К может иметь такие значения:

1. 3-4 – для помещений, представляющих собой упрощенную деревянную конструкцию или здание, сделанное из профлиста.
2. 2-2,9 – для зданий, имеющих небольшую теплоизоляцию. Конструкция таких домов является упрощенной, толщина стены равна длине 1 кирпича, окна и крыша имеют простое строение.
3. 1-1,9 – для домов, конструкция которых является стандартной. Кирпичная кладка двойная, количество простых окон небольшое. Крыша имеет обычную кровлю.
4. 0,6-0,9 – для домов с улучшенной конструкцией, двойной теплоизоляцией кирпичных стен, окнами с двойным стеклопакетом, толстой основой пола, крышей, сделанной из хорошего теплоизоляционного материала.

В качестве примера возьмём современный дом с площадью в 200 кв. м, высотой стен 3 м и первоклассной теплоизоляцией. Дом находится в зоне, где зимой температура не опускается ниже -25 °С. В таком случае ΔT = 20 – (-25) = 45 °С. Поэтому для отопления дома нужно создать Q = 200*3*45*0,9/850 = 28,58 кВт/ч. Цифру округлять не стоит, ведь она не является конечной и ее нужно повысить своими руками на количество тепла для ГВС. Если воду планируется нагревать другим образом, то полученный результат не корректируют, и часть расчета завершена.
