Реле давления воды для насоса — принцип работы и установка

Подключение скважинного насоса без вспомогательного оборудования

Подключение скважинного насоса без вспомогательного оборудования.

Схема прямого подключения применима для сезонного пользования автономным источником. Нецелесообразно при редкой эксплуатации насосной станции устанавливать дорогостоящую автоматику. А при постоянном присутствии владельцев на загородном участке возникает ежедневная потребность в питьевой воде. Каждый раз производить запуск оборудования утомительно. Поэтому рассматриваемый вариант подходит для нечастого посещения дачи.

Безопасность использования оснащения скважины обеспечивается предварительным заземлением помпы, входящим в перечень обязательных мероприятий, сопровождающих монтаж. Главная заземляющая шина жилого строения, соединенная с контуром здания, является базой для подключения насоса.

Рекомендуется создать для питания помповой установки отдельную электрическую группу, оснащенную защитной автоматикой. Номинал электроники определяется мощностью силового агрегата. До 3000 Вт достаточно 10 А, для большей производительности потребуется 16 А.

При отсутствии вспомогательного оборудования для подключения глубинного насоса к сети напряжением 220 В используется отдельная розетка с контактом заземления. Для соединения с питанием применяется электрический кабель, защищенный заземляющей жилой.

Топ-3 моделей

Несколько моделей механических, стрелочных, электронных пользователи приобретают чаще других.

Для квартиры

Популярны:

1. Регулятор РМ 5-3W, изготовитель UNI-FITT, Италия. Устройство объединяет механический детектор, манометр и пятивыводной штуцер. Максимальная коммутируемая мощность — 1.5 кВт. Пределы регулировки — от 1 до 4.5 бар.
2. Стрелочное реле РДС-М, изготовитель Акваконтроль, Россия. Выполняет защиту от сухого (холостого) хода. Присоединительный размер —1/2″. Максимальное давление — до 10 бар.
3. Электронное реле РДЭ-10 Универсал-1,5 G1/2″, изготовитель Акваконтроль, Россия. Защищает от сухого хода. Автоматически включает насос после остановки. Присоединительный размер —1/2″. Максимальное давление — до 6 бар. Номинальный коммутируемый ток — 6.9 A.

Для частного дома

Часто покупают:

1. Механическое реле Aqu6352, изготовитель Aquario, Китай. Присоединительный размер —1/4″. Номинальный коммутируемый ток — 16 A. Пределы регулировки — от 1 до 5 бар.
2. Реле давления механическое MDR 21. Изготовитель Condor, Германия. Присоединительный размер —1/2″. Максимальная коммутируемая мощность — 2.2 кВт.
3. Стрелочное реле РДС-30, изготовитель Акваконтроль, Россия. Присоединительный размер —1/2″. Коммутируемая мощность — 1.5 кВт. Выполняет защиту от холостого хода.

Устройство насосной станции

Чтобы правильно отрегулировать данное насосное оборудование, необходимо иметь хотя бы минимальное представление о том, как оно устроено и по какому принципу работает. Главное предназначение насосных станций, состоящих из нескольких модулей – это обеспечение питьевой водой всех точек водозабора в доме. Также данным агрегатам под силу автоматически повышать и поддерживать давление в системе на необходимом уровне.

Ниже приведена схема насосной станции с гидроаккумулятором.

В состав насосной станции входят следующие элементы (см. рисунок выше).

1. Гидроаккумулятор. Выполнен в виде герметичного бака, внутри которого находится эластичная мембрана. В некоторых емкостях вместо мембраны установлена резиновая груша. Благодаря мембране (груше) гидробак делится на 2 отсека: для воздуха и для воды. Последняя закачивается в грушу или в часть бака, предназначенную для жидкости. Подключение гидроаккумулятора происходит на отрезке между насосом и трубой, ведущей к точкам водозабора.
2. Насос. Может быть поверхностным или скважинным. Тип насоса должен быть либо центробежным, либо вихревым. Вибрационный насос для станции использовать нельзя.
3. Реле давления. Датчик давления автоматизирует весь процесс, при котором вода подается из скважины в расширительный бак. Реле отвечает за включение и выключение двигателя насоса при достижении в баке необходимой силы сжатия.
4. Обратный клапан. Препятствует вытеканию жидкости из гидроаккумулятора при отключении насоса.
5. Электропитание. Чтобы подключить оборудование к электрической сети, для него требуется протянуть отдельную проводку с сечением, соответствующим мощности агрегата. Также в электрической цепи должна быть установлена система защиты в виде автоматов.

Данное оборудование работает по следующему принципу. После открытия крана в точке водозабора вода из гидроаккумулятора начинает поступать в систему. Одновременно в баке происходит снижение сжатия. Когда сила сжатия снизится до величины, установленной на датчике, происходит замыкание его контактов, и двигатель насоса начинает работать. После прекращения потребления воды в точке водозабора, или при повышении силы сжатия в гидроаккумуляторе до необходимого уровня, происходит срабатывание реле на отключение насоса.

Виды оснащения для системы водоснабжения

Данный вид устройств отличается от других тем, что он работает на напор, он выталкивает жидкость на поверхность. В связи с этим они подвергаются значительно меньшей нагрузке и, как следствие, потребляют намного меньше электроэнергии. А это в наши дни существенный фактор для любого хозяйства.

Насос в отличие от обычной стационарной станции издает намного меньше шума и не приводит к вибрации на поверхности и в доме. Еще одним преимуществом следует считать то, что он выполнен из деталей, не поддающихся ржавчине и не может выйти из строя под воздействием воды. После открытия крана в доме, вы услышите только небольшой щелчок, свидетельствующий о том, что произошло подключение установленного в скважине насоса.

Смотрим видео, немного о видах насосов:

В настоящее время выпускаются различные типы оборудования. Их подразделяют по различным характеристикам, в том числе и по принципу действия на:

• Динамические;
• Объемные.

В зависимости от того какой метод подачи используется, они делятся на:

1. Погружные;
2. Поверхностные.

Наиболее популярными у владельцев загородного жилья являются погружные модели насосов, которые в свою очередь можно разделить на несколько категорий: фонтанные, циркуляционные и дренажные.

Основная часть устройств принадлежит к динамическим. В этом оснащении перекачивание жидкости происходит в результате воздействия на некоторые его комплектующие. Среди них выделяют такие модели:

• Лопастные;
• Струйные;
• Воздушные.

Первый тип устройств подразделяется еще на несколько групп: осевые, диагональные и центробежные.

Настройка реле

Производитель обеспечивает настройку насосных станций на средние показатели:

• нижний уровень – 1,5-1,8 бар;
• верхний уровень – 2,4-3 бар.

Нижний порог давления

Если потребителя не устраивают такие значения, то зная, как отрегулировать давление в насосной станции, их можно изменить. Разобравшись с установкой правильного напора в накопительном баке, приступают к корректировке настроек датчика:

1. Насос и реле отключается от питания. Из системы спускается вся жидкость. Манометр в этот момент на нулевой отметке.
2. Пластиковая крышка датчика снимается с помощью отвертки.
3. Включить насос и записать показания манометра в момент отключения оборудования. Этот показатель – верхнее давление системы.
4. Открывается кран, находящийся дальше всего от агрегата. Вода постепенно сливается, насос снова включается. В этот момент по манометру определяется нижнее давление. Разницу давлений, на которую в данный момент настроено оборудование, вычисляют математическим способом – отняв полученные результаты.

Имея возможность оценить напор из крана, выбирают необходимую настройку. Регулировка на увеличение давления насосной станции выполняется путем закручивания гайки на большой пружине. Если напор нужно уменьшить – гайка ослабляется. Не забывайте, что работы по корректировке проводятся после отключения устройства от питания.

Верхний порог давления

Для настройки оптимальной частоты включения насоса необходимо отрегулировать разность давлений. За этот параметр отвечает маленькая пружина. Оптимальное значение разности верхнего и нижнего порога давления составляет 1,4 атм. Если необходимо увеличить верхний предел, при котором отключается агрегат, то гайку на маленькой пружине крутят по часовой стрелке. При уменьшении – в противоположную сторону.

Схема настройки

Какое действие на оборудование оказывает такая регулировка? Показатель ниже среднего (1,4 атм.) обеспечит равномерную подачу воды, но агрегат будет часто включаться и быстро сломается. Превышение оптимального значения способствует щадящему режиму использования насоса, но водоснабжение пострадает из-за заметных скачков напора

Регулировка разницы давления насосной станции осуществляется плавно и осторожно. Результат воздействия требует проверки

Повторяется схема действий, выполняемых при настройке нижнего уровня давления:

1. Все приборы отключаются от электрической сети.
2. Вода сливается из системы.
3. Включается насосное оборудование и оценивается результат настройки. При неудовлетворительных показателях процедура повторяется.

При выполнении настроек разницы давлений существуют ограничения, которые следует учитывать:

• Параметры реле. Нельзя устанавливать верхний порог давления равный 80% от максимального показателя устройства. Данные о давлении, на которое рассчитан контроллер, присутствуют в документах. Бытовые модели обычно выдерживают до 5 атм. Если в системе необходимо поднять напор выше этого уровня, стоит купить более мощное реле.
• Характеристики насоса. Перед выбором регулировки необходимо свериться с характеристикой оборудования. Агрегат должен отключаться при давлении, которое на 0,2 атм. ниже его верхнего предела. В этом случае он будет функционировать без перегрузок.

Назначение реле давления и принцип работы

Насосные станции обычно оснащаются автоматикой для контроля и управления работой, так как включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо. Выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса).

Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

Какие бывают реле

Различают следующие виды:

• электромеханические;
• электроконтактные (стрелочные);
• электронные.

Рассмотрим их устройство и принцип действия.

Электромеханические

Для настройки параметров отключения и включения насоса здесь предусмотрены пружины, которые можно поджать или отпустить, затягивая или ослабляя подстрочные гайки. Пружины механически связаны с металлическими пластинами – контактами. Основным элементом является мембрана, воспринимающая напор и так же механически связанная с контактными пластинами. Прогибаясь под воздействием воды, мембрана воздействует на контактные пластины заставляя из размыкаться или соединяться, размыкая или замыкая цепь управления.

Достоинствами таких устройств являются:

• Простота конструкции;
• Надежность;
• Доступная цена.

К недостаткам относятся:

• Довольно относительная точность аппарата, ввиду зависимости его работы от температуры контактных пластин, которая значительно меняется в зависимости от продолжительности цикла срабатывания;
• Трудности с точной настройкой.

Стрелочные

В сущности, это аналог электроконтактного манометра, т.е. манометр с встроенными электрическими контактами. Показывающая стрелка манометра достигая встроенного электрического контакта вступает во взаимодействие с ним, размыкая или замыкая цепь управления. Достоинствами устройств этого типа являются:

• Простая настройка;
• Визуальное наблюдение значений параметров;
• Точность выше, чем у электромеханических РД.

Недостатками являются:

• Стоимость выше, чем у электромеханического аппарата;
• Сложность электрического подключения (ЭКМ подключается через дополнительное реле).

Электронные

Самые продвинутые РД, с довольно широким функционалом: высокой точностью, наличием ЖК дисплея с цифровой индикацией значений, легкость настройки в сочетании с широким диапазоном настраиваемых значений и параметров. Изделие наделено функциями РД и защиты от сухого хода, контроля утечек и разгерметизации трубопровода.

Его назначение – остановить насос при снижении значений контролируемого параметра до минимального заданного значения, исключая возможность его работы без воды, сохранив тем самым его технически исправное состояние.

Кроме того, изделие подаст сигнал о неисправности гидроаккумулятора–накопительной емкости специального исполнения, присутствие которой обязательно для любой схемы водоснабжения. Внутри стального бака расположен резиновый мешок для воды. Между ним и внутренней поверхностью стальной оболочки имеется воздушный зазор. Давление воздуха в зазоре можно увеличить или уменьшить, соответственно уменьшая или увеличивая количество воды в резиновом «мешке».

И наконец, с помощью кнопки на корпусе электронного реле можно принудительно остановить помпу, в случае необходимости.

Среди прочих достоинств нужно отметить следующие:

• Отсутствие ложных срабатываний при резких скачках значений контролируемого параметра в системе;
• Возможность дополнительной функции полива.

Однако есть и недостатки:

• Высокая стоимость;
• Зависимость от качества воды, требующая обязательной установки сетчатых фильтров.

От правильного выбора РД зависит работоспособность и безаварийная работа системы водоснабжения.

Из каких частей состоит автоматический блок

Автоматика делится на 3 основных группы. Главные отличия заключаются в технологических разработках, которые применяются во время изготовления, а также диапазоне функций.

Блоки управления второго поколения

Для автоматизированного управления насосом применяются простые узлы:

1. Реле давления и холостого хода. Мастера смогут самостоятельно выполнить установку и сделать настройку.
2. Гидравлический аккумулятор. Это емкость, где собирается вода. Ее объем колеблется в обозначенных пределах. Гидроаккумулятор поддерживает напор, компенсирует удары внутри системы.
3. Манометр. Это один из основных элементов, которые контролируют уровень давления, настройку гидравлического реле.

Устройство блока управления.

Помпа отключает оборудование, когда внутри труб нет воды или повысилось давление. Автоматика второго поколения на скважинные насосы может настраиваться. Есть световые индикаторы, которые сигнализируют о работе узлов, состоянии оборудования.

Третье поколение

Автоматические блоки управления третьего поколения.

Блоки управления третьего поколения — это продвинутая электроника, которая экономит электроэнергию. По принципу своей работы она не отличается от другой автоматики. Подключение должно выполняться специалистом, который сделает установку, правильно настроит блок.

Автоматика комплексно защищает оборудование от преждевременных поломок при сухом ходе, разрыве трубопровода, а также от резких скачков напряжения в сети. Отличие заключается в возможности делать точную регулировку и настройку.

Модульная автоматика для скважины: преимущества и недостатки

Это комбинированное оборудование, которое обладает следующими особенностями:

1. Все узлы находятся рядом. Для монтажа не требуется много свободного пространства. Автоматику можно подключить самостоятельно, без помощи специалистов.
2. Приборы имеют широкий функционал для управления.

Недостатки — высокая стоимость автоматики, работа приборов только от электрической сети. Есть модели с датчиком сухого хода, который срабатывают при отсутствии воды в системе. Некоторые модели рассчитаны на подключение к указанной марке насоса, поэтому настройки ограничены и фиксированы.

Автоматика для подключения скважинного насоса

Для автоматической непрерывной работы водозаборной системы необходимо наличие устройств, следящих за порядком подачи воды. Промышленность выпускает широкий ассортимент приборов для выполнения этих функций от простейших механических датчиков до сложных электронных блоков с индикаторными панелями управления. Условно все эти устройства можно разделить на несколько категорий.

Автоматика первого поколения

К простым приборам управления работой насосного оборудования относят реле давления и гидроаккумулятор. Установка и подключение насоса в скважине требует дополнительного использования датчика сухого хода, для контроля работы и настройки необходим манометр.

Рис. 1 Основные приборы для автоматизации водоснабжения

Автоматические устройства 2- го поколения

Данные устройства представляют собой собранные в одной коробке датчики и электронные схемы. Устройство устанавливается в любом месте водопроводной магистрали, может работать самостоятельно или с гидроаккумулятором.

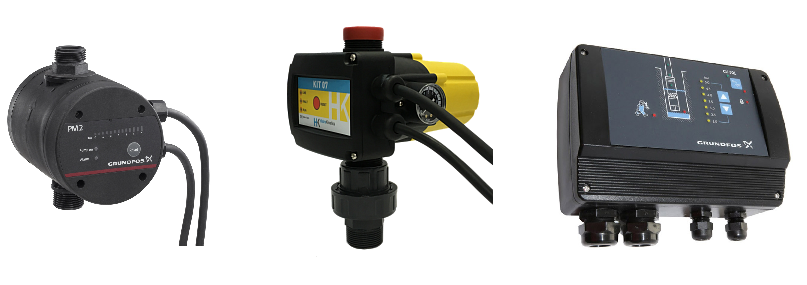

Рис. 2 Блоки управления 2-го поколения

Блоки управления 2-го поколения могут иметь встроенные датчики и выполнять следующие функции:

• реле давления;
• прибор защиты от сухого хода сухого хода;
• устройство отслеживания протока;
• встроенный обратный клапан;
• индикаторы состояния;
• гаситель гидроударов;
• манометр;
• автоматический перезапуск;
• антицикличность;
• плавный пуск.

В таких устройствах нет возможности регулировать давление, поэтому их приобретение для замены приборов 1-го поколения имеет ограничения.

Рис. 3 Схема подключения Grundfos PM1 – PM2 к скважинному насосу

Автоматика 3-го поколения

Высокотехнологичная система управления работой насосного оборудования, по стоимости превышает автоматику 2-го поколения.

Блоки управления электронных устройств 3-го поколения имеют функцию частотного преобразования питающего напряжения насоса – это позволяет регулировать скорость вращения вала его электродвигателя. Система работает с привязкой к потреблению воды: чем больше расход, тем быстрее вращается вал электродвигателя и соответственно повышается давление и подача воды потребителю, и наоборот. Это позволяет всегда поддерживать в системе постоянное давление и напор (основное преимущество автоматики 3 -го поколения) и избежать резких циклов включения – отключения электронасоса.

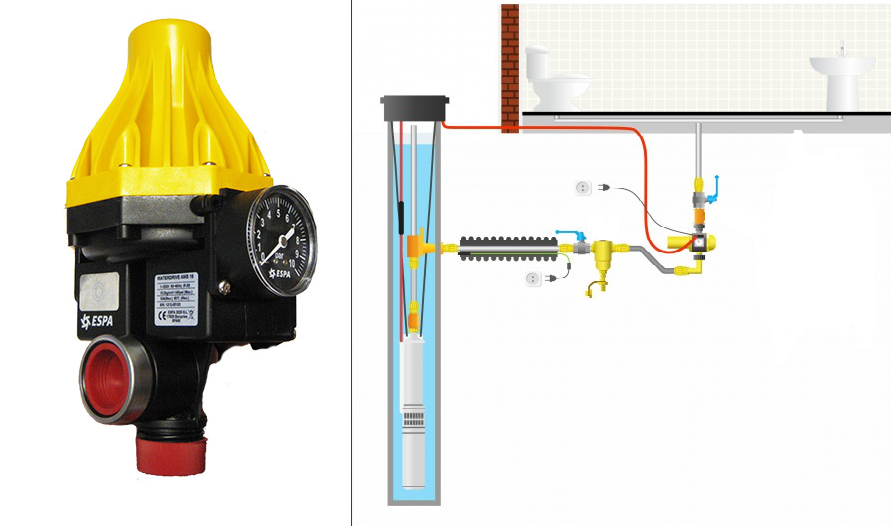

Рис. 4 Блок ESPA с частотным преобразователем и схема его подключения

Блоки управления можно монтировать в любом месте магистрального водопровода, для их установки не требуется гидроаккумулятор. Они являются незаменимыми устройствами в системах полива и других, где требуется поддерживать постоянный напор в течение длительного времени.

Пошаговая инструкция по регулировке

Обычные прокладки сантехники рассчитаны на 6 бар, максимум и кратковременно способны выдерживать до 10 бар. А рабочее и отопления жилых домов в большинстве случаев колеблется в пределах 2–3,5 бар.

Выставлять на реле Рстоп выше 4 бар не стоит. Большинство бытовых моделей этого устройства на рынке имеет максимальное Рстоп 5 бар. Однако делать установку данного параметра по максимуму на «пятерку» не рекомендуется.

Большая пружина – установка давления на пуск насоса. Маленькая пружина – установка разницы давления на выключение насосной станции.

Настройка реле гидроаккумулятора производится следующим образом:

1. Из водопровода сливается вода. Затем в гидроаккумуляторе устанавливается рабочее давление в груше с воздухом – на 10% меньше планируемого Рстоп.
2. Включается питание на реле, насос начинает работать. С помощью манометра фиксируется давление, когда он выключается (Рстоп).
3. Открывается немного кран в раковине небольшой струйкой. Фиксируется давление, когда насос вновь включается (Рпуск).

Чтобы увеличить значение Рпуск, надо затянуть большую пружину по часовой стрелке. Чтобы увеличить разницу между Рпуск и Рстоп, следует затягивать малую пружину. Уменьшение данных установок осуществляется ослаблением пружин против часовой стрелки.

После выставления нужных Рпуск и Рстоп реле с насосом подключаются к сети. Если согласно манометру все работает как надо, то настройка завершена. Иначе три вышеуказанных шага повторяются вновь.

Как устроено реле давления

Независимо от производителя реле давления воды в системе водоснабжения представляет собой компактный блок с двумя пружинами и электрическими контактами. Гидравлическая часть устройства – это мембрана с поршнем и двумя пружинами разного размера. Электрическая часть – контактная группа, размыкающая/замыкающая сеть для включения/выключения насоса. Все конструктивные детали, включая клеммную колодку, крепятся к металлическому основанию. Устройство имеет несколько групп клемм:

• для подключения напряжения 220В;
• для заземления;
• клеммы на насос.

С тыльной стороны располагается гайка подключения к штуцеру. Сверху прибор накрывается пластиковой крышкой, фиксирующейся к винту большей пружины. Изделия различных заводов могут оснащаться дополнительными элементами, обладать характерной формой и расположением узлов, но все они имеют схожую конструкцию. Датчик может быть механическим и электронным. Механические устройства более популярны благодаря низкой стоимости.

Конструкция реле

Принцип функционирования реле

Устройство реле давления насосной станции не требует вмешательства человека в процесс включения и отключения насоса. Принцип его работы основан на изменении степени воздействия на поршень, отвечающий за смыкание контактов. Большая пружина, посаженная на шток с гайкой регулировки, оказывает противодействие движению мембраны и поршня. Когда давление в системе снижается вследствие разбора воды, контактная платформа опускается и замыкает контакты. Насос включается и начинает качать жидкость.

Механический контроллер давления

Поступление воды в гидроаккумулятор приводит к возрастанию давления воздуха на мембрану устройства. Поршень, преодолевая действие пружины, начинает смещать контактную платформу. Этот процесс вызывает размыкание электрических контактов. Отключение тока происходит не сразу, а при отведении платформы на расстояние, определенное настройкой малой пружины. Этот регулятор отвечает за разницу давления. После полного размыкания контактов агрегат прекращает работу по перекачиванию воды.

Гидроаккумулятор

Резерва в гидроаккумуляторе (он же мембранный, расширительный бак) хватит для умывания и некоторых других небольших потребностей (питье, готовка малого объема пищи), при этом нет необходимости включать нагнетатель.

ГА представляет собой герметичную металлическую емкость (баллон) внутри с резиновой мембраной или грушей, разделяющей сосуд на 2 части: одна со сжатым воздухом, вторая — для воды. Первый в емкости создает давление, оно сжимает шар с жидкостью, выталкивая ее в водопровод. А при наполнении резиновой части водой сжимается уже воздух, увеличивающий свой натиск на грушу для последующего выдавливания.

При постепенном расходе натиск внутри ГА снижается, пока не достигает порога запуска помпы. Затем, после расхода, бак наполняется, соответственно, число мПа плавно повышается — достигается значение отключения насоса. Процесс обеспечивает именно ровный стабильный напор, какие бы скачки ни были на входе в бак.

Роль гидроаккумулятора

Регулировка давления тесно связанная с ГА (в среднем его объем 20…100 л), реле без него будет работать, но полноценной схема будет только с ним.

В чем важность устройства:

• именно мембранный бак создает нужное давление, затребованные для эффективного функционирования рамки регулировки, широкий диапазон пороговых значений вкл./откл.;
• обеспечивает ровный напор, исключает гидроудары, одних из самых губительных явлений для труб и всего оборудования;
• создает резерв, затребованный при сглаживании напора и при перерасходе.

Цель и задача подсоединения реле давления к насосу — чередование включений его и гидробака. Главная функция прибора как у всех реле — сцепление/расцепление контактов электропривода, когда достигаются выставленные пользователем пороговые значения, в нашем случае давления.

Место расширительного бачка в схеме с глубинной помпой:

Расположение гидроаккумулятора в схеме с насосной станцией:

Расчет гидробака

Исчисление объема и давления для гидроаккумулятора (расширительной емкости) — отдельная тема, поэтому укажем только основы.

Иногда допускают ошибку думая, что чем больший объем, тем значительнее резерв, реже включается помпа и это лучше, но это только отчасти верно по таким причинам:

• нагрузки возрастают, ГА выходит из строя быстрее, а стоимость ремонта, замены мембраны более габаритных приборов намного выше;
• большая разница между мин. и макс. давлением приведет к понижению комфорта, например, душ принимается при 3.5 атм., которые будут понижаться в процессе до 1.5 атм. Такое снижение напора заметно, что может нервировать пользователя;
• высокий напор любит не вся сантехника, повышается риск протечек;
• слишком большой запас чреват застойными явлениями в баке.

Задача резервирования для ГА второстепенная, главная цель — сглаживание гидроударов и сокращение числа включений помпы. А для повышенного запаса ставят отдельно накопительные емкости.

Надо помнить следующий нюанс и осуществлять подбор с его учетом: вода в расширительном сосуде занимает в среднем около 1/3 общего объема бака, место для жидкости меняется с изменением давления в сосуде, что видно в приведенных нами таблицах.

Перед тем как отрегулировать реле давления воды, надо также помнить, что оптимальная разница между точками запуска/остановки ΔР 1.5–1.8 атм. На некоторых реле даже не предусмотрена регулировка этого значения — они изначально собраны именно под указанную цифру. Среднестатистически минимальный показатель в трубопроводе для водоснабжения частного дома — 1.5–1.8 атм., максимальный — 3 атм., при этом, как мы уже указали выше, запас воды в ГА — 1/3 от его общего объема. Это соотношение отлично видно по таблице.

Внутри резервного бака значение должно быть меньшим на 0.1–0.5 бар, чем для включения насоса (порога реле для запуска). Пример: для помпы с минимумом для активации автоматики в 1.6 бар нормальная величина в ГА — 1.3–1.5 бар. Это наименьшее значение для напора воздуха. Производители прописывают в инструкции и максимально возможное значение, оно у разных моделей колеблется, как правило, от 5 до 10 бар.

Крайне желательно настроить и подключить реле с учетом частоты вкл./выкл. насоса в час, указанной в его техдокументации. Есть общая рекомендация: при беспрерывной работе системы на максимальном расходе желательно, чтобы аппарат запускался не чаще 1 раза в 4–5 мин., то есть 12–15 раз/1 час.

Для точных исчислений в интернете есть множество калькуляторов, а также формулы, но это отдельная тема, тут мы укажем усредненные нормы подбора ГА:

• исходя из количества точек водоразбора:
  • 1–2 — объем от 20 до 50 л;
  • 3–4 — 80…100 л;
  • 4–5 — 150…200 л;
• исходя из мощности наоса:
  • 0.5 кВт — 24 л;
  • 1 кВт — 50 л;
  • 1.5 кВт — 100 л.

ЗИМНИЙ ВАРИАНТ С УСТАНОВКОЙ МЕТАЛЛИЧЕСКОГО КЕССОНА

Кессон – это подземная металлоконструкция (камера), располагающаяся непосредственно над скважиной, приваривается герметично к обсадной трубе, и выполняет несколько функций:

• Защищает устье скважины от затопления и загрязнения паводковыми водами.
• Защищает систему от замерзания и даёт возможность эксплуатировать скважину круглогодично, а не только в тёплое время года.
• Даёт возможность разместить оборудование (аккумуляторный бак, блок управления и кабельно-трубную разводку) непосредственно над скважиной, при отсутствии специального помещения в доме.
• Обеспечивает удобный доступ к оборудованию для его ревизии, ремонта или сервисного обслуживания.

При обустройстве скважины под ключ крышка горловины кессона выше земли минимум на 5 сантиметров.

При зимнем обустройстве скважины горловина кессона дополнительно утепляется.

При обустройстве скважины под ключ в кессоне устанавливается все водоподъемное оборудование.

Подключение

Рассмотрим, как подключить реле давления (электросхемы см. ниже). У данных блоков для подключения воды предусмотрен нестандартный вход. У реле бытового типа, как правило, вход четырехдюймовый, профессиональные же устройства могут снабжаться входом большего размера. По этой причине в первую очередь желательно позаботиться о переходнике.

До определенного времени при изготовлении насосного оборудования использовалась стандартная деталь, называемая в народе «елочка». Данный переходник представляет собой латунный кусок трубопровода размером 100-120 мм и диаметром 25 мм. Один его конец подключается к входному патрубку насоса. Выходами у переходника служат отводы для подключения водной магистрали, реле давления и другого оборудования.

В настоящее время все выглядит несколько сложнее. У современных насосных агрегатов реле вкручивается непосредственно в оборудование, либо в места, которые на первый взгляд меньше всего подходят для этого.

В первую очередь насос подключается к источнику воды, после – к электропитанию. Регулировка и настройка – это уже завершающий, третий этап работы.

Подключение скважинного насоса к электропитанию через реле давления

Экономные владельцы, стремящиеся снизить стоимость мероприятий по обустройству скважины, предпочитают обходиться без автоматики, выполняя подключение через реле давления. Защитный механизм предназначен для отключения насоса при достижении напором воды верхнего предела и возобновлении запуска при падении показателя до нижней границы. При использовании гидроаккумулятора обозначенные пороги измеряются в накопительном баке.

Принцип действия системы водоснабжения дома при подобном способе подключения следующий:

• реле срабатывает при падении давления в системе, вызванном открытием крана или включением бытовой техники, использующей воду;
• прибором отдается команда на запуск насосного агрегата, происходит наполнение расширительного бака, подключенного к водопроводной магистрали;
• отключение помпы производится при достижении верхнего предела давления в накопительной емкости.

С помощью реле в системе поддерживается стабильный напор воды, оборудование эксплуатируется в щадящем режиме, включаясь при необходимости.

Схема подключения

Схема подключения.

Расширительный резервуар и реле давления относятся к автоматическим приборам первого поколения. Для такого варианта подключения помпы к системе электроснабжения потребуется установка дополнительных элементов, представленных манометром и датчиком сухого хода. Первое устройство позволяет контролировать работу насосного агрегата и настраивать систему, отслеживая изменения напора жидкости. Предназначением второго является остановка оборудования при прекращении подачи воды.

Выводы и полезное видео по теме

Настройка стандартной механической модели представлена здесь:

В этом ролике подробно описан порядок настройки и особенности эксплуатации электронного реле давления на примере модели BRIO 2000:

Реле давления — прибор исключительно полезный. Однажды разобравшись с его настройкой, можно будет регулярно корректировать состояние напора в водопроводной системе и надежно защитить насос и прочее оборудование от возможных поломок.

Автономные (децентрализованные) системы водоснабжения обустраиваются по определенным схемам, требующим точного расчета всех параметров. Но одной лишь прокладки труб, установки в источник устройства для перекачки жидкости недостаточно, чтобы обеспечить эффективность и надежность инженерной коммуникации. Без автоматики, управляющей работой насоса, не обойтись. В наиболее простом исполнении она представлена реле давления, которое его периодически (при необходимости) включает/выключает.

Примечание. Нужно учесть, что реле давления может работать только совместно с гидроаккумулятором (об этих изделиях подробно здесь).

В трубных системах, где установка такого бака невозможна (нежелательна), или при сложной схеме коммуникации, где необходим качественный контроль нескольких параметров, используется более совершенная автоматика управления насосным оборудованием (блочного типа) с включением различных датчиков. Информация по устройствам данной группы – по этой ссылке.
