Особенности конструкции
Тополь Эко-Гранд является примером септиков конструкции all-in. Главной особенностью колодцев такого строения является то, что все секции расположены в единой емкости – это позволяет значительно снизить расходы на уход и уменьшить время переработки и отстаивания стоков.
Фото – принцип работы
Как и подавляющее большинство септиков с такой конструкцией (Астра, Топаз, Танк), Тополь состоит из патрубка, подключенного к канализации, отстойника или первичной емкости, вторичного бака, где производится дополнительная доочистка и выходной трубы. В первой емкости также установлена сетка грубой фильтрации, она позволяет очистить стоки от крупных частиц, которые по каким-то причинам не опали на дно под воздействием гравитационной силы.
Фото – конструкция
Если сравнить септик Тополь с остальными аналогичными устройствами, то он имеет следующие конструктивные особенности:
- Как и Топас, Тополь относится к системам принудительной фильтрации. В отдельной емкости септика установлены компрессоры, отвечающие за перекачку воды из одного бака в другой. Это значительно ускоряет его работу и повышает эффективность очистки;
- Все детали (корпус, рабочие части, фильтры) изготовлены из высококачественной пластмассы, которая имеет отличное противокоррозионное свойство. Это повышает устойчивость колодца к воздействию агрессивной среды;
- В качестве компрессоров используются приборы марки Hiblow (Япония), они обеспечивают у самой простой модели (Тополь 3) залповый выброс в 250 литров. Этого вполне достаточно для эффективной работы канализации в доме, где проживают 3 человека;
- Этот антисептик не требует дополнительной досыпки бактерий. В системе используются анаэробные микроорганизмы, т. е., не нуждающиеся в особенных условиях содержания. Но если в жидкости могут присутствовать химические примеси (реагенты, щелочи и т. д.), то нужно периодически проверять жизнедеятельность колонии;
- Вода проходит несколько степеней очистки при помощи специальных эрлифтов. Если после повторного отстаивания и чистки в жидкости остались жидкие отходы, то посредством этих приборов она повторно отправляется на доочистку;
- Специальные выходные фильтры позволяют обеспечить очистку стоков на 95 %. Это несколько ниже, нежели у более мощного Танка, но вполне достаточно для эксплуатации жидкости в качестве технической воды;
- Благодаря небольшим габаритным размерам этот колодец отлично подходит для дачи или загородного дома с небольшим двором.
Производство септиков Тополь осуществляется на заводе Грант-М, при этом нужно отметить, что официальные дилеры предлагают продукцию практически в каждом крупном городе Российской Федерации.
Порядок монтажа септика Тополь
Монтаж системы не вызывает особо сильных сложностей, при наличии навыков и должном умении ее можно установить самостоятельно, но лучше воспользоваться услугами специалистов. К тому же, если вы покупаете септик Тополь с установкой под ключ, то всю ответственность за неправильный монтаж будет нести поставщик. В случае чего, при наличии у вас договора, вы можете потребовать произвести гарантийный ремонт или замену станции, если вы будете ставить ее сами, то велика вероятность, что вам попросту могут отказать по причине вашей неправильной установки.
Порядок монтажа:
- Первым делом необходимо определиться, где у вас будет установлен септик, желательно его устанавливать поближе к дому, что бы длина труб была небольшая, причем трубы следует прокладывать без применения прямых углов во избежание засоров. О том как правильно располагать септик на участке, в соответствии с требованиями СНиП, читайте в нашей статье. Также следует продумать, куда будут сливаться очищенные воды.
- Работы необходимо осуществлять в соответствии с прилагаемой схемой установки. После того, как вы выбрали место установки роется котлован для септика. Для большей безопасности, чтобы избежать сдавливания установки, стенки ямы желательно укрепить деревянными щитами. Габариты ямы должны быть шире и глубже установки на 25 сантиметров.
- Дно котлована необходимо засыпать песком и тщательно утрамбовать, далее строго по уровню горизонтали устанавливается установка. Если уровень не будет установлен правильно возможна некорректная работа очистного сооружения.
- После этого производится монтаж труб подводящих стоки и отводящих очищенные воды. Угол наклона труб должен быть примерное 2 см на 1 метр ее длины.
- Производится обратная засыпка септика, причем это делается вручную без применения специальной техники. Во избежание деформации корпуса это делается постепенно: засыпать слой 20 см, утрамбовать, засыпать следующий слой 20 см, утрамбовать и так далее. Одновременно с этим емкости нужно наполнять водой, таким образом, чтобы уровень жидкости был выше уровня грунта примерно на 20 см, установка заполняется примерно на 3/4 ее объема.
- Окончательным этапом будет проведение пуско-наладочных работ, которые лучше доверить специалистам.
Обращаем ваше внимание, что в первое время септик не будет работать в полную свою мощность, по причине того, что там должны еще завестись бактерии. Поэтому в первые несколько месяцев возможна его не стабильная работа
Засыпать дополнительно покупные бактерии не требуется. Но если возникнет необходимость лучше проконсультироваться с установщиками, если работа установки будет нестабильна в течение длительного времени. В любом случае работу устройства необходимо постоянно контролировать.
Как выбрать подходящую модель

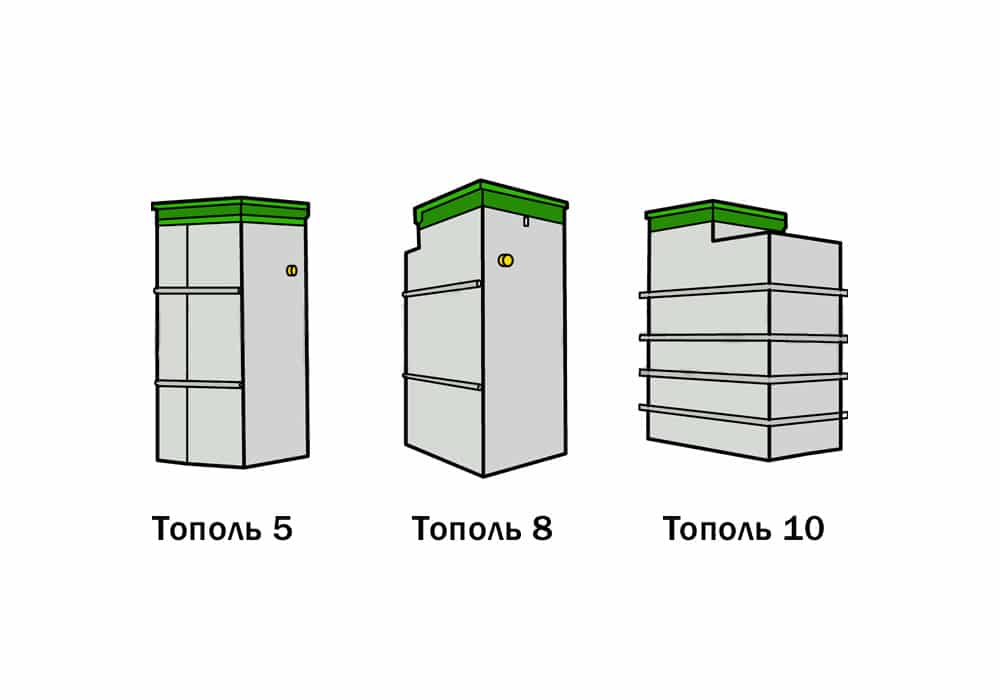

Модели септика “Тополь” различаются производительностью, которая отражена в названии устройства. Например, “Тополь-5” предназначен для обслуживания дома, в котором постоянно проживают пять человек, “Тополь-8” рассчитан на коттедж с восемью жильцами и т.п. Эти две модели, а также “Тополь-10” считаются наиболее востребованными в частном домостроении.
Эта таблица позволяет точно определить производительность и другие характеристики отдельных моделей септика «Тополь» с учетом их модификации
Отдельно стоит упомянуть самое маленькое устройство из семейства этих септиков — “Тополь-3”. Он отличается низкой производительностью и умеренной ценой. Подходит для небольших дач, которые используются только в летнее время.
Разумеется, название модели — это очень условный показатель, ориентироваться следует на точные технические характеристики каждого устройства:
- “Тополь-5”: производительность 1,1 куб. м в сутки, залповый сброс не более 250 л;
- “Тополь-8”: производительность 1,9 куб. м в сутки, залповый сброс не более 470 л;
- “Тополь-10”: производительность 3,3 куб. м в сутки, залповый сброс не более 490 л.
Другие модели этих септиков более производительны, например, “Тополь-15” можно использовать для одновременной переработки стоков из нескольких небольших домов. “Тополь-150” — мощное устройство, которое удовлетворит потребности отеля или небольшого населенного пункта.
Кроме того, различают три специальных модификации септиков “Тополь”, предназначенные для улучшения его работы в особо сложных условиях:
- ПР — устройства с принудительным отводом очищенной воды;
- Long — модели, в которых врезка канализационной трубы выполняется на глубине 0,9-1,4 м из-за повышенного уровня грунтовых вод;
- Long ПР — комбинированная модификация, сочетающая принудительную откачку воды с возможностью низкого монтажа канализационного входа.
Модель септика следует подбирать не столько под количество жильцов, сколько под конкретный объем отходов. Если предполагается обслуживание не только дома, но и бассейна или бани, расположенной на участке, лучше отдать предпочтение более мощной модели септика.
Взять канализационное устройство побольше имеет смысл и в том случае, если в ближайшем будущем количество постоянных жильцов увеличится или в доме часто останавливаются гости. Однако приобретать чрезмерно большой септик “на всякий случай” не стоит. Покупка устройства, его монтаж и обслуживание обойдутся дороже, но эти расходы не оправдаются.
Галерея изображений
Фото из
Шаг 1: Для перевозки легкой канализационной станции не нужно заказывать мощную технику с грузоподъемником
Шаг 2: Перед установкой конструкции разрабатывается котлован, высота которого должна быть равна высоте корпуса. Дно выработки отсыпают песком и трамбуют
Шаг 3: Для того чтобы переместить корпус канализационной станции к котловану, потребуются усилия трех/четырех человек
Шаг 4: Придерживая натянутым тросом среднюю часть и низ корпуса, его аккуратно погружают в котлован
Шаг 5: Если в ходе проверки горизонтальности закрытой крыши строительным уровнем выявятся отклонения, положение корпуса выравнивают путем подсыпки под дно щебня или песка
Шаг 6: К установленному в котлован септику подводят траншеи для подключения канализационных труб, прокладывают трассу и вводят трубы
Шаг 7: В погруженный в грунт корпус канализационной станции устанавливают компрессоры и эрлифты, подключают к электропитанию
Шаг 8: После проверки работоспособности канализационной системы и станции траншеи и котлован заполняют отваленным при разработке грунтом
Транспортировка септика
Разработка котлована под монтаж септика
Перемещение корпуса к котловану вручную
Процесс погружения корпуса в котлован
Выравнивание положения при необходимости
Подключение канализационных труб к станции
Установка технического оснащения септика Тополь
Обустройство площадки вокруг горловины
Монтаж
Производить монтаж станции Тополь своими руками не рекомендуется. И дело тут не в том, что это очень сложная работа. Напротив, специалисты при наличии подготовленного котлована смогут провести монтаж и подключение за несколько часов.
Но в процессе работы нужно учитывать множество нюансов и принимать во внимание местные условия. Естественно, что неспециалист вряд ли сможет учесть все тонкости, поэтому при проведении монтажа своими руками нередко допускаются ошибки, которые впоследствии приводят к снижению эффективности работы станции или даже к полному выходу оборудования из строя
Септик Тополь 5 и другие модели.
Модельный ряд септиков Тополь представлен устройствами различной производительности.
Существуют устройства различной производительности, от Тополь — 3 до Тополь — 150. Помимо цифрового обозначения рядом с названием может присутствовать буквенное:
- ПР, приборы, обладающие дренажным насосом для принудительного вывода очищенной жидкости.
- Long, устройства в которых установка трубы канализации производится на расстоянии от 0,9 до 1,4 м. от поверхности грунта. Модификация предусмотрена для районов с высоким уровнем подземных вод.
- Long ПР, модели, сочетающие в себе особенности двух вышеперечисленных модификаций.
Выбор подходящей модели септика должен осуществляться с учётом всех канализационных подводов к септику. (нр: включая бассейн, баню, уличный душ и пр.)
Внутреннее устройство и принцип очистки
Схема самотечного септика Тополь, вид сверху
Схема принудительного септика Тополь, вид сверху
В септике 4 зоны очистки:
- Приемная камера . В нее поступают стоки из дома. Крупнопузырачатая аэрация способствует дроблению и перемешиванию сточных вод. Из приемной камеры через фильтр грубых фракций вода поступает во вторую камеру.
- Аэротенк . В этой камере идет биологическая очистка. Сточные воды насыщаются кислородом, аммиак (аммоний) окисляется до нитратов и нитритов. Аэробные бактерии выделяют ферменты, расщепляющие сложную органику. Образуются простые вещества, которые усваиваются бактериями.
- Вторичный отстойник . Сюда не подается кислород, происходит восстановление нитратов до свободного азота (денитрификация). Идет разделение воды и активного ила.
- Стабилизатор ила . В этой камере отмерший ил оседает на дно, а активный ил перекачивается с водой в приемную камеру.
В процессе очистки из сточных вод удаляется органика, а также аммонийный азот и нитраты. Степень очистки доходит до 98%. Это технология доказала свою эффективность. Она успешно применяется во многих станциях, в том числе в таких как Топас, Юнилос Астра, Волгарь.
Правила эксплуатации септика Тополь
Для более долгого использования Тополя следует следовать нескольким простым правилам:
- Запрещается бросать в септик твердые, неорганические отходы, так как бактерии, что участвуют в процессе переработки не в силах переработать полиэтилен, шерсть, вещества которые содержат хлор, и соединения что содержат марганец. Список всех запрещенных веществ и предметов содержится в инструкции по эксплуатации. Эти вещества могут нанести вред колонии полезных бактерий или же создать засор.
- Необходимо также помнить о допустимом значении количества человек, которые пользуются канализацией. Превышение допустимого порога может повлечь переполнение баков и вероятность заполнения других рабочих секторов станции.
- При отключении электричества следует максимально урезать использование Тополя, чтобы не переполнить секторы.
Соблюдая эти простые правила, вы сократите расходы на обслуживание очистительной станции Тополь, которые связаны с ремонтом и устранением возникших проблем из-за неправильной эксплуатации станции.
Тополь 5. Характеристики и модификации
Модель Тополь 5
Данная модель является самой распространенной, хотя и обладает низкой мощностью. Эта станция обладает простым и удобным дизайном – прямоугольный резервуар из пластмассы с отверстиями для подключения сточной трубы и отвода переработанной жидкости.
Данная модель отлично подойдет для коттеджа или маленького дачного участка.
Компактный дизайн и незамысловатая конструкция позволяют максимально быстро подсоединить станцию к канализации.
Технические параметры:
- количество людей, использующих септик – максимум 5;
- объем очищаемых стоков за сутки составляет 1 м?/сутки;
- одноразовый сброс жидкости – 250 л;
- максимальное поступление жидкости за сутки – 1,1 м?/сутки;
- потребляемость электроэнергии – 1,2 кВт/сутки.
Септик Тополь комплектуется двумя нагнетателями, которые создают нужную степень насыщения жидкости кислородом.
Габариты данной установки 1030х1000х2485 мм.
В наши дни есть две модификации данной конструкции – Тополь 5 ПР и Тополь 5 Long ПР.
5 ПР
Такая версия септика Тополь оснащается насосом. Он применяется для отвода переработанной жидкости в грунт или в специальный резервуар конструкции.
5 Long ПР
Такая очистительная установка отличается от своих родственников по модельному ряду – она выше на полметра. Станция превосходно подойдет для регионов, где грунт промерзает глубже, чем на один метр. Модифицированная система обеспечивает возможность подключения трубы на глубине до 1.4 м. В некоторых случаях станция комплектуется насосом.
Общее описание септика Тополь
Как и большинство других современных септиков, станции «Тополь» имеют пластиковый корпус. Сырьем для его производства выступает гомогенный полипропилен. Этот материал химически инертен, экологически безопасен и достаточно прочен.
Принцип очистки
В основе работы септиков Тополь лежит многоступенчатая обработка стоков. Используются два метода:
- механический, то есть, обычное отстаивание;
- биологический – разложение органических включений на простые составляющие под действием бактерий. Очистка протекает в условиях принудительной подачи кислорода.
После завершения процесса очистки, вода может быть направлена на сброс, можно направить воды в:
- сливные канавы;
- фильтрационные колодцы;
- накопительные колодцы для вторичного использования в технических целях.
Эта очистная установка является энергозависимой, ее работу обеспечивает компрессор. Для оснащения септиков Тополь используются компрессор японского производства марки Hiblow. Это надежное оборудование, которое обеспечивает бесперебойную работу септика.
Типоразмеры и модификации автономной канализации Тополь
Разработчики системы предусмотрели несколько типоразмеров очистных установок, предназначенных для различного количества постоянных пользователей, и указали этот параметр в названии модели. Например, самая большая станция Тополь 150 может обслужить небольшой дачный поселок, отель или санаторий. Она выдерживает залповый сброс стоков до 4600 литров и перерабатывает около 24 кубометров воды в сутки.
Но самые популярные системы автономной канализации Тополь, отзывы о которых можно почитать в Сети, используются для частных домов. Рассмотрим подробней их возможности.
Самые популярные модели системы Тополь
- Тополь 5 – самый распространенный типоразмер, так называемый «средний семейный стандарт». Эта система может очистить до 1,1 м3 воды за сутки (ориентировочно, это стоки с 1 душа, 2-х раковин и 2-х унитазов, которыми пользуется не более 5 человек). Залповый сброс – до 250 л.
- Тополь 8 – расширенный стандарт, рассчитанный на обработку 1,9 м3/сутки, который способен выдержать сброс до 470 литров.
- Тополь 10 – справится с выведением стоков из дома и бани или большого коттеджа. Выдерживает залповый сброс до 790 л, и принимает в сутки около 3,3 м3 воды.
- Тополь 15 – подойдет для обслуживания нескольких домов. Справится со сбросом до 900 л и переработает стоков до 3,8 м3/сутки.
У каждого типоразмера есть различные модификации, предназначенные облегчить монтаж и эксплуатацию станции. Так, приставка «ПР» к названию модели означает, что в системе предусмотрен принудительный вывод очищенной воды с помощью насоса.Модификация «Long» – автономная канализация, рекомендуемая для участков с высоким уровнем грунтовых вод (в эту систему подводящая труба врезается на расстоянии 90-140 см от поверхности земли). А модели с маркировкой «Long ПР» обеспечивают не только стабильную работу при высоком расположении подземных источников, а и принудительный отвод очищенной воды с помощью насоса.
Септик Тополь 5 ПР
Очистная станция Тополь 5 Пр несколько отличается от предыдущей. В первую очередь, способом сброса очищенных вод. В этой модели он принудительный. Это позволяет отводить переработанные стоки в различные водоотводы, ливненвые канализации и так далее. Например, таким образом Вы можете устроить небольшой пруд на своем участке.
Тополь 5 Пр также предназначен для обслуживания от 3 до 5 человек. Эта система может использоваться на даче, в загородном доме и в похожих типах жилища. Станция может использоваться при постоянном и непостоянном проживании, что не скажется на качестве очистки сточных вод.
Тополь 5 Пр имеет полипропиленовый корпус, внутри которого четыре сектора. Работа станции основана на методе биологической очистки, сток очищается при помощи илистых образований. Септик имеет производительность до 1 м3 в сутки и также, как и Тополь 5, вмещает в себя до 1000 л сточных вод за день. Его габариты составляют в длине и ширине по 1.1 м, высота – 2.4 м. В сутки потребляет 1.4 КВт энергии.
Септик Тополь 5 Long
Тополь 5 Long предназначен для очистки стоков в загородных домах. Эта установка способна обслуживать до 5 человек. Тип проживания не влияет на работу системы, то есть перерывы в сбросе вод не имеют значения для септика. Очищенные воды в данной модели выходят самотёчным путем в дренажный колодец. Корпус конструкции, как и в других моделях, сделан из полипропилена.
Чем же отличается Тополь 5 Long от модели Тополь 5? Во-первых, глубиной врезки в станцию подводящей трубы под землей. При установке септика Тополь 5 Long врезка составляет 900-1400 мм от поверхности (Тополь 5 – 400-800 мм). На что это влияет? Эта модель специально придумана для тех случаев, когда грунтовые воды находятся на высоком уровне.
Во-вторых, габариты. Модель Тополь-5 Long длиннее (1.1 м х 1.1 м х 2.9 м) и тяжелее. Его вес составляет 270 кг. Но, несмотря на это, производительность и объем системы остаются такими же. Производительность – до 1 куб. метра в день, а объем – до 1000 л в сутки. При правильном использовании септик прослужит Вам до 50 лет.
Септик Тополь 5 Long Пр
Септик Тополь 5 Пр Long объединяет в себе характеристики некоторых предыдущих моделей, таких как Тополь 5 Пр и Тополь 5 Long. Эта модель предназначена для установки в случае залегания грунтовых вод на высоком уровне (трубы закладываются на расстоянии 900-1400 мм от поверхности). Также она имеет принудительный сброс очищенных сточных вод. Такой тип сброса обусловлен наличием встроенного насоса.
Эта система, как и другие модели данного ряда, предназначена для дачного дома или коттеджа. Ёе корпус выполнен из полипропилена, что защищает её детали от коррозии. Габариты такой установки составляют: длина – 1.1 м, ширина – 1.1 м, высота 2.9 м. Септик весит 270 кг. В день он затрачивает около 1.4 КВт, имея при этом производительность до 1 куб метра в сутки. Вмещает в себя такая система до 1000 л сточных вод за день. Напряжение, необходимое для работы септика, составляет 220 В.
