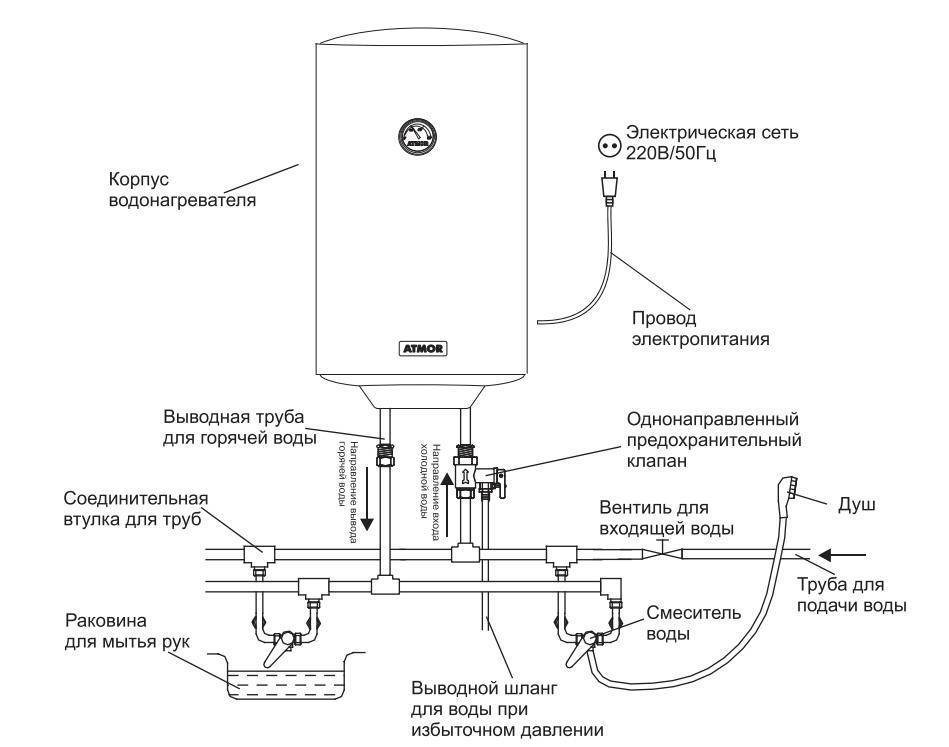

Схема подключения водонагревателя к водопроводу в квартире или на даче: Проточный или накопительный? Пошагово +Фото и Видео

Установка проточного водонагревателя

Внимание!

Мощность проточных систем высокая. Стоит позаботиться о проводке. Необходимо УЗО и заземление

Для бойлеров с большой мощностью это также важно

Монтаж проточной системы напрямую связан с предполагаемым количеством точек водозабора.

Самая простая установка на одну точку. Такой тип подключения часто применяют в квартирах, для монтажа прибора в ванной комнате, чтобы не лишать себя комфорта, когда горячее водоснабжение отключено. Для таких целей подойдет недорогой агрегат с малой мощностью.

В загородных домах применяется более сложная схема подключения. В таких случаях требуется мощный и дорогостоящий нагреватель. Особенность установки в том, что водонагреватель надо устанавливать на одинаковом расстоянии от всех источников водозабора.

Последовательность установки

1. Монтаж фитингов на трубы ХВС и ГВС.
2. Установка запорных арматур на переходники.
3. Соединение патрубков с фитингами на трубах, используя специальные шланги. При значительном удалении точек водозабора от места врезки, можно применить трубы (материал изготовления труб, должен быть одинаковый с материалом трубопровода)

Подключение аппарата к электричеству

После подключения к водопроводу необходимо присоединить агрегат к электрической сети. Сделать это можно своими руками. Электрическая схема подключения водонагревателя может быть любой – здесь все зависит от предпочтений. На нагревательном баке имеется три электрических контакта. Коричневый провод соединяют с фазой, голубой – с нулем. Желтым или любым иным цветом обозначается заземляющий провод. Специалисты рекомендуют для нагревателя сделать отдельную линию. Проводка в квартире может не выдержать, и начнутся сбои. Перед включением следует тщательно убедиться в правильности подключения схемы накопительного водонагревателя. После этого можно запускать устройство.

Установка нагревателя накопительного типа

Важно!

Перед монтажом будет не лишним проверить, прекращена ли подача воды.

Монтаж электрических систем нагрева требует установки предохранительного обратного клапана. Он купирует вытекание жидкости из накопителя и защитит от гидроудара.

Во избежание ошибок подключения, патрубок на вход воды, помечен синим цветом, именно на него производится установка предохраняющего клапана.

Далее соединительные работы водопровода с системой нагрева осуществляются при помощи гибких шлангов или используется совместное применение труб и шлангов.

Предохранительный клапан обязан функционировать идеально без нареканий. Рекомендуется приобрести изделие хорошего качества.

Последовательность элементов от впускного патрубка

• Фитинг (тройник)
• Запорный кран. Подключается к тройнику сбоку. Предназначен для слива воды.
• Обратный клапан с отводом в канализацию
• Шаровой кран для перекрытия системы
• Трубопровод.

Базовые элементы для монтажа водонагревателя

• Редуктор. Понижает входное давление, до заданного прибором нагрева.
• Фильтр. Устанавливается при плохом качестве воды, если допустимый предел концентрации примесей и солей железа превышен. Монтаж фильтра в таких случаях снижает уровень накипи в резервуаре и на самом нагревательном элементе.

Подключение горячей воды к бойлеру. На патрубок нагревателя устанавливается шаровой кран. К запорному механизму подсоединяется шланг для подачи горячей жидкости.

Монтаж бытового водонагревателя

При подключении накопительного водонагревателя важно не ошибиться с ориентацией прибора в пространстве: бывает так, что вертикальную модель пытаются крепить горизонтально, и наоборот

Пошаговая инструкция, как правильно подключить накопительный водонагреватель:

Провести предварительный осмотр участка, где будет проводиться установка.

В небольших помещениях обычно остается мало свободного пространства для дополнительных бытовых приборов. Коммутацию электрического бойлера к водопроводу в такой ситуации лучше всего провести в специальной нише или сантехническом коробе.
Приборы объемом до 200 л чаще всего предусматривают возможность настенного крепления. Более массивные водонагреватели обязательно устанавливают на пол, во избежание обрывов.
Бойлеры на 50-100 л удобнее всего монтировать на несущую стену, для чего подойдут анкерные болты. Креплением данного типа водонагреватели не комплектуются, поэтому их придется докупать отдельно

Никакая экономия в этом случае не является оправданной: фиксацию аппарата рекомендуется проводить максимально возможным количеством кронштейнов (навесные модели свыше 100 л должны оснащаться не меньше, чем двумя парами кронштейнов).
Монтируя бытовой водонагреватель в труднодоступном месте, важно заранее подумать над тем, как он будет обслуживаться. Низкокачественные модели довольно часто ломаются, а ремонт в стесненном месте вызывает известные сложности.
В обязательном порядке проводится установка предохранительного клапана: он обеспечит защиту контура от скачков давления и механических повреждений

Работает он очень просто, удаляя лишнюю воду при повышении давления.

Главные производители

Горизонтальные водонагреватели — устройства, которые пользуются большим спросом. И это не вызывает удивления, поскольку многие сталкиваются с ситуацией, когда в самый неподходящий момент из крана исчезла горячая вода. Именно для того, чтобы удовлетворить высокий спрос, компании, занимающиеся изготовлением бытовой техники, и выпускают такие приборы. В наши дни имеется немало производителей, которые могут предложить различные модели бойлеров. Однако среди их большого числа есть несколько авторитетных компаний — лидеров рынка. К их числу можно отнести Ariston, Electrolux и Thermex.

Ariston — известная итальянская компания, которая уже давно зарекомендовала себя как производителя качественной и надежной техники, обладающей большим функционалом и привлекательным дизайном. Она выпускает широкий ассортимент бытовых приборов. В частности, Ariston предлагает различные модели бойлеров с емкостью бака от 10 до 150 л. Любой из них — отличный выбор для домашнего использования. Устройства производителя могут иметь один из двух типов управления: механический или электронный. У большинства приборов мощность составляет 2−3 кВт.

Водонагреватели Ariston обладают повышенной ценой и качеством

Electrolux — этот производитель известен многим потребителям прежде всего холодильниками и стиральными машинками. В линейке его продуктов присутствуют и бойлеры. Компания производит множество моделей горизонтальных водонагревателей. Объём бака у приборов варьируется от 10 до 125 л. Вся продукция отличается высоким качеством изготовления, при этом цена на устройства оптимальная.

Thermex — довольно известный производитель из Италии. Одно из направлений его деятельности — изготовление водонагревателей из стали. Баки бойлеров покрыты эмалью или стеклофарфором. Потребитель может без труда среди ассортимента продукции «Термекс» найти подходящий прибор. Устройства, выпускаемые этой компанией, имеют привлекательный вид и отличаются хорошими функциональными возможностями. Их достоинство — наличие дополнительной защиты, а также возможность выбора из нескольких видов управления.

Типы установок нагрева воды

Водонагреватель накопительный

Обладает крупными габаритами, так как это емкость для накапливания воды. Оснащен ТЭНом, который производит нагрев жидкости в резервуаре. С какой скоростью будет повышаться температура воды, зависит от объема емкости и мощности трубчатого электронагревателя.

Водонагреватель проточный

Эта система подает горячую воду в кран мгновенно, как только его открыли. Габарит изделий скромный, вода протекая через агрегат и нагревается очень быстро. Недостаток изделия в том, что присутствует температурное ограничение и они потребляют много электроэнергии, что сказывается на бюджете.

Как правильно подключить накопительный бойлер

Подсоединение водонагревателей «Бакси» (Baxi), «Дражице» (Drazice), «Протерм» к водопроводу выполняется одинаково. Разница лишь в материале водопровода. Мы опишем несколько типов установок.

К стальным или железным трубам

Сейчас можно обойтись без сварочных работ, когда приходилось вырезать кусок трубы и приваривать переходник. Современные производители придумали другой способ — тройник «вампир».

Работает он по принципу хомута:

• Выберите место на стояке, где будет выполняться установка.
• Зачистите его от краски и ржавчины.
• Разместите переходник, подложив резиновые прокладки.
• Равномерно закрепите его болтами.
• Через специальное отверстие электродрелью просверлите трубу.
• Закрепите кран и продолжите включение.

К полипропиленовым трубам

В данном случае понадобятся дополнительные инструменты:

• паяльник для спайки;
• ножницы для резки;
• тройник и запорная арматура для полипропиленового материала;
• муфты.

Ход работы:

1. Выберите место и перекройте воду.
2. Вырежьте кусок трубы, равный размеру тройника.
3. Нагрейте концы с помощью паяльника и установите фитинг.
4. К тройнику подсоедините отрезки арматуры.
5. Поставьте муфту, а к ней подсоедините кран, от которого к нагревателю будет вести гибкий шланг.

К трубам из металлопластика

Это самое простое подключение, потому что соединять отрезки можно с помощью фитингов. К тому же материал хорошо гнется в любом направлении. Подобный водопровод обычно не замуровывают в стены.

• С помощью специальных ножниц отрежьте кусок трубы.
• Расширьте концы калибратором и вставьте тройник.
• Сдвиньте кольца и зажмите гайки.

Как соединять детали последовательно

Теперь нужно все подключить к котлу. Вы можете заглянуть в инструкцию от производителя. В нижней части бака находятся патрубки. Для прочности соединений на их резьбу наматывается ленту.

Далее действуйте так:

Используя ключ, насадите на патрубки тройники.

На тройники установите запорные краны. Это необходимо для слива жидкости. Если открыть один кран, вода сольется до определенного уровня и остановится. Если другой — слив продолжится.

К тройнику, который будет впускать поток воды, подсоединяется предохранительный клапан. Это нужно для предотвращения рециркуляции.

Схемы подключения своими руками

Давление жидкости в дачной системе обычно небольшое. Оно необходимо для полноценного функционирования оборудования. Забор воды осуществляется из водопровода или глубоких емкостей.

К емкости с водой

Обычно их крепят на крышу дома, подвешивают. Обратный клапан не используется. Резервуар должен быть в несколько раз объемнее бака нагревателя.

Также используется поплавок для отслеживания уровня жидкости.

Соединительная трубка должна обладать запорным вентилем.

Главное условие – удаленность бойлера от резервуара более 2 м. В холодное время емкости нужно обязательно опустошить.

Правила:

• Если емкость ближе двух метров, на входе в бак ставится тройник и сливной кран. Тройник от емкости монтируется выше нагревателя.
• Разница высот больше 2 метров – добавляется предохранительный клапан, тройник от резервуара монтируется ниже нагревателя.

К водопроводу

Советы перед установкой:

• Используйте только оригинальные детали, рекомендованные поставщиком.
• Не включайте устройство без воды, он может сгореть.
• Жидкость из бойлера пить нельзя.

Этапы подключения:

1. Определить тип водопровода.
2. Прикрепить устройство к стене.
3. Подключить согласно правилам и схемам, представленным ниже.

Установите фильтр при низком качестве воды. Это продлит жизнь бойлеру.

Метод подключения бойлера зависит от типа системы подачи воды. Рассмотрим популярные разновидности. Перед подключением перекрываем доступ.

Из металла

Стальные. Подсоединять к ним сложно, требуется металлический хомут с врезным патрубком для больших нагрузок.

Инструкция:

1. Зачистить место соединения, удалить старую краску и грязь.
2. Соединить хомут и трубу, используем прокладку для уплотнения.
3. Просверлить отверстие в трубе через патрубок, ширина отверстия и втулки должны совпадать.
4. Нарезать резьбу и ставим сгоны – резьбовые элементы соединения.
5. Установить краны.
6. Подключиться к кранам и бойлеру.

Из полипропилена

Для подключения потребуются специальные повороты и муфты. Используйте материалы, армированные дополнительным слоем алюминия – стабилизированные.

Инструкция:

1. Сделать разрез в трубах, припаять тройники.
2. Отверстия тройников спаять с трубами для нагревателя.
3. Подключить к агрегату через оконечную муфту и кран.

Из металлопластика

Современный материал, прочный и легкий. Возможность простого открытого монтажа.

Инструкция:

1. Разрезать трубу, подсоединить тройники.
2. Сформировать отведение к водогрею.
3. Подключиться к нему.

Штатная или базовая установка накопительного водонагревателя

Штатная установка водонагревателя на даче своими руками, видео которой можно найти полно на интернет-просторах, имеет несколько обязательных моментов

• Стены, к которым будет крепиться водонагреватель, должны выдерживать двойной вес от выбранного объема, к примеру, для безопасного монтажа 100 литрового прибора несущая способность стены (перегородки) должна составлять порядка 200 кг. Монтажная арматура подбирается из тех же расчетов, а сам прибор при монтаже должен быть надежно зафиксирован.
• Для размещения водонагревателя должно быть достаточно пространства, в том числе обеспечивается беспрепятственный доступ к зоне подключения и регулировки ТЭНа. Стенки прибора достаточно сильно нагреваются, поэтому место выбирается без вероятности прямого контакта с телом.
• Стоит учесть качество и сечение электропроводки перед тем, как установить накопительный водонагреватель на даче, т.к. с увеличением объема прибора увеличивается мощность ТЭНа, который при совместной работе с другими электроприборами может приводить к перегрузке центральной элекромагистрали. Сам водонагреватель обязательно подключается через автоматические предохранители, которые должны соответствовать мощности ТЭНа и располагаться непосредственно возле нагревателя для быстрого его отключения.
• Не рекомендуется осуществлять подводку водопроводных коммуникаций гибкими шлангами, которые могут рассматриваться только как временное подключение из-за большой вероятности выхода их из строя. Подключение коммуникаций осуществляется по прилагаемой инструкции к прибору, при этом обязательно монтируются не только запорные вентили, а и обратный клапан с фильтром.
• Включение в электросеть и рабочий нагрев должны осуществляться только при условии полного заполнения бака водонагревателя, в противном случае возникает вероятность выхода из строя ТЭНа или пробоя электричества на корпус.

Самостоятельный монтаж

Существует несколько вариантов подключения водонагревателя к водопроводу в квартире. Схема установки может выбираться произвольно исходя из имеющихся материалов и наличия свободного пространства.

Монтаж бойлера дело не из простых, поэтому не стесняйтесь просить помощи у мастеров

Во время работы могут понадобиться следующие предметы:

• металлическая линейка, рулетка или любой другой доступный измерительный прибор;
• ударный инструмент с набором свёрл (можно применять специальную дрель, оснащенную функцией удара, или перфоратор);
• монтажные ключи и пассатижи;
• крепежные детали для фиксации бойлера на стене (анкеры, кронштейны);
• фитинги, которые предназначены для установки в водопровод;
• запорные краны, устанавливаемые на входе в устройство и дающие возможность моментального отключения;
• гибкие шланги разного диаметра и длины;
• пакля, специальная лента и прочие материалы, обеспечивающие герметичность соединения.

В этот список могут быть добавлены и другие инструменты. Их набор нужно составлять исходя из имеющихся условий и поставленных задач.

Установка проточного водонагревателя

Внимание!

Мощность проточных систем высокая. Стоит позаботиться о проводке. Необходимо УЗО и заземление

Для бойлеров с большой мощностью это также важно

Монтаж проточной системы напрямую связан с предполагаемым количеством точек водозабора.

Самая простая установка на одну точку. Такой тип подключения часто применяют в квартирах, для монтажа прибора в ванной комнате, чтобы не лишать себя комфорта, когда горячее водоснабжение отключено. Для таких целей подойдет недорогой агрегат с малой мощностью.

В загородных домах применяется более сложная схема подключения. В таких случаях требуется мощный и дорогостоящий нагреватель. Особенность установки в том, что водонагреватель надо устанавливать на одинаковом расстоянии от всех источников водозабора.

Последовательность установки

1. Монтаж фитингов на трубы ХВС и ГВС.
2. Установка запорных арматур на переходники.
3. Соединение патрубков с фитингами на трубах, используя специальные шланги. При значительном удалении точек водозабора от места врезки, можно применить трубы (материал изготовления труб, должен быть одинаковый с материалом трубопровода)

Особенности подключения проточного бойлера

Проточная конструкция электрического бойлера, как на фото, устанавливается непосредственно в ветку водопровода, предусмотренного для подачи горячей воды.

1. Пере крывается подача воды в центральном трубопроводе.
2. В месте врезки нагревательного устройства труба разрезается, образовывая разрыв.
3. На концах разрывов крепят запорную арматуру, которая в дальнейшем позволит выполнять ремонт без перекрытия центрального водопровода.
4. На входном и выходном патрубках проточной системы нагрева воды накручиваются шланги, соединяющие, бойлер с запорной арматурой.

При самостоятельном проведении работ по демонтажу нагревательного оборудования вместо центрального водопровода перекрывается кран, установленный на входном патрубке и только после этого на выходном. Также в процессе использования проточного водонагревательного устройства в первую очередь включают воду и только после этого нагревательный прибор. Если надобности в горячей воде, нет, то отключают электропитание, а затем воду.

Разобраться, как правильно подключить бойлер, не так уж и трудно, главное, иметь желание. Но для большей уверенности можно потренироваться на обрезках трубы, чтобы не испортить основные элементы системы. Это позволит приобрести опыт и избежать глупых и ненужных ошибок.

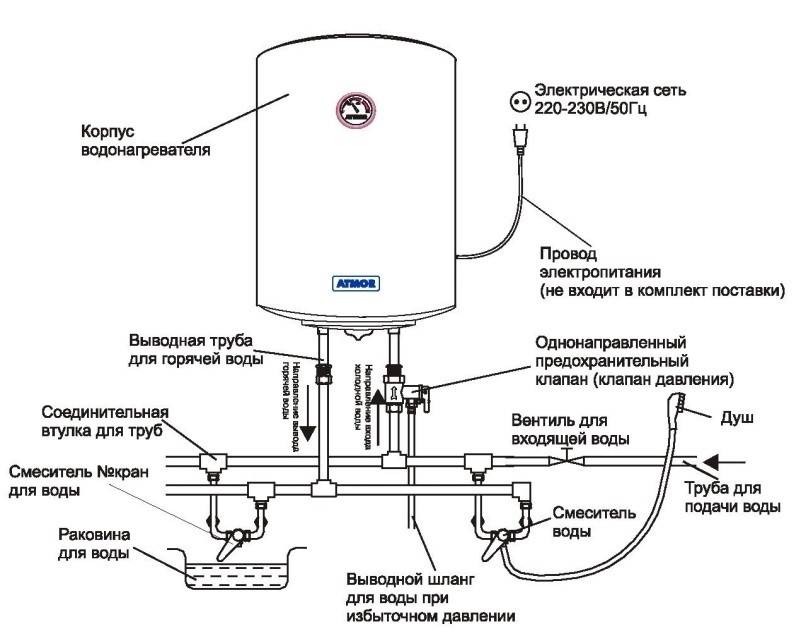

Примеры подключения бойлера к водопроводу

Монтаж бытового водонагревателя

При подключении накопительного водонагревателя важно не ошибиться с ориентацией прибора в пространстве: бывает так, что вертикальную модель пытаются крепить горизонтально, и наоборот

Пошаговая инструкция, как правильно подключить накопительный водонагреватель:

Провести предварительный осмотр участка, где будет проводиться установка.
В небольших помещениях обычно остается мало свободного пространства для дополнительных бытовых приборов. Коммутацию электрического бойлера к водопроводу в такой ситуации лучше всего провести в специальной нише или сантехническом коробе.
Приборы объемом до 200 л чаще всего предусматривают возможность настенного крепления. Более массивные водонагреватели обязательно устанавливают на пол, во избежание обрывов.
Бойлеры на 50-100 л удобнее всего монтировать на несущую стену, для чего подойдут анкерные болты. Креплением данного типа водонагреватели не комплектуются, поэтому их придется докупать отдельно

Никакая экономия в этом случае не является оправданной: фиксацию аппарата рекомендуется проводить максимально возможным количеством кронштейнов (навесные модели свыше 100 л должны оснащаться не меньше, чем двумя парами кронштейнов).
Монтируя бытовой водонагреватель в труднодоступном месте, важно заранее подумать над тем, как он будет обслуживаться. Низкокачественные модели довольно часто ломаются, а ремонт в стесненном месте вызывает известные сложности.
В обязательном порядке проводится установка предохранительного клапана: он обеспечит защиту контура от скачков давления и механических повреждений

Работает он очень просто, удаляя лишнюю воду при повышении давления.

Необходимые детали, материалы и инструменты

Для самостоятельного монтажа потребуются:

• трубы – металлические или ПВХ (второй вариант предпочтителен из-за большей простоты и удобства работы). Длина участков трубы зависит от расположения бака и конфигурации санузла (технического помещения), а также удаленности точек водозабора от устройства. Тип трубы и ее характеристики зависят от объема подачи воды (пропускная способность) и давления в системе;
• сантехническая арматура. Обязательно потребуются шаровые краны – от двух штук, предохранительный клапан (часто он включается в комплект поставки бойлера), тройники и переходники (в зависимости от конфигурации водопровода). Если есть риск повышения давления в системе подачи воды, рекомендуется дополнять схему подключения редуктором. При наличии манометра на редукторе появляется возможность визуально контролировать уровень давления в водопроводе;
• кабель электрический трехжильный, сечение определяется в соответствии с номинальной потребляемой мощностью;
• автомат для подключения устройства к внутридомовой электросети. Автомат выбирается в зависимости от силы тока, необходимой устройству, с запасом не менее 10…15%;
• необязательным, но желательным и очень полезным дополнением к электрической схеме будет УЗО (устройство защитного отключения). Эти приборы контролируют напряжение в сети и отключают электрооборудование при повышении/понижении контролируемого параметра за пределами заданного диапазона

Пример подключения нагревательного накопительного бака – автомат для него выделен красным, слева располагается УЗО. Чтобы электрооборудование не отключалось постоянно, на УЗО выставлен допустимый диапазон напряжения 215…230 В

Возможно, придется также подумать о прокладках, пакле или сантехнической ленте (фум-ленте).

Чтобы быстро выполнить монтаж, потребуется:

• перфоратор или ударная дрель со сверлом по бетону/кирпичу (в зависимости от вида стены). Если прочность стен не допускает большой нагрузки от навесного оборудования, придется мастерить или покупать готовую инсталляцию для бака. Соответственно при выборе металлической несущей конструкции для выполнения отверстий под крепление будет нужно сверло по металлу;
• ножовка, болгарка с подходящим диском для разрезания металлических труб или специальные ножницы для ПВХ-труб;
• отвертка, плоскогубцы и бокорезы, нож или специальное устройство для зачистки проводов – стандартный набор электрика;
• мультиметр для выявления нуля и фазы на счетчике. Здесь можно подробнее прочитать о том, как пользоваться мультиметром.

Типы установок нагрева воды

Водонагреватель накопительный

Обладает крупными габаритами, так как это емкость для накапливания воды. Оснащен ТЭНом, который производит нагрев жидкости в резервуаре. С какой скоростью будет повышаться температура воды, зависит от объема емкости и мощности трубчатого электронагревателя.

Водонагреватель проточный

Эта система подает горячую воду в кран мгновенно, как только его открыли. Габарит изделий скромный, вода протекая через агрегат и нагревается очень быстро. Недостаток изделия в том, что присутствует температурное ограничение и они потребляют много электроэнергии, что сказывается на бюджете.

Схемы подключения водонагревателя к электросети

Для безопасной эксплуатации подключение водонагревателя к сети желательно выполнить в сухом месте, а кабели рекомендуется укрыть во влагозащищённом канале. К этой ветке электросети кроме бойлера не должны быть подключены другие электроприборы, особенно мощные. Основные элементы схемы: электрический кабель, розетка, УЗО и автомат.

Кабель

Сечение кабеля должно быть достаточным, чтобы проводка не перегревалась и не спровоцировала пожар. Вам потребуется медный трёхжильный кабель марки NYM или его аналог ВВГ. Рекомендуемые значения минимального сечения медной жилы при различной мощности однофазного водонагревателя приведены в таблице 1.

Таблица 1

Мощность бойлера, кВт	1,0	2,0	2,5	3,0	3,5	4,0	4,5	5,0	6,0	8,0	9,0
Минимальное сечение жилы, мм2	1	1,5	2,5	2,5	2,5	4	4	4	4	6	10

Розетка

Водонагреватели небольшой мощности могут быть подключены напрямую в трёхпроводную влагозащищённую розетку со степенью защиты от влаги по ГОСТ 14254–96, например, IP44 или другой, подходящей к вашей ситуации (см. таблицу 2), которая установлена на отдельном подводе от электрощитка.

Таблица 2

Степени защиты IP	IPx0	IPx1	IPx2	IPx3	IPx4	IPx5	IPx6	IPx7	IPx8
Нет защиты	Падение вертикальных капель	Падение вертикальных капель под углом 15° от вертикали	Брызги под углом 60° от вертикали	Брызги со всех сторон	Струи со всех сторон под небольшим давлением	Сильные потоки	Временное погружение (до 1 м)	Полное погружение
IP 0x	Нет защиты	IP 00
IP 1x	Частицы > 50 мм	IP 10	IP 11	IP 12
IP 2x	Частицы > 12,5 мм	IP 20	IP 21	IP 22	IP 23
IP 3x	Частицы > 2,5 мм	IP 30	IP 31	IP 32	IP 33	IP 34
IP 4x	Частицы > 1 мм	IP 40	IP 41	IP 42	IP 43	IP 44
IP 5x	Пыль частично	IP 50				IP 54	IP 65
IP 6x	Пыль полностью	IP 60					IP 65	IP 66	IP 67	IP 68

Розетка с заземлением

Такая розетка внешне отличается от двухпроводной наличием металлических контактов (клемм) заземления.

Схема подключения розетки с заземлением

Устройства защиты — УЗО и автоматы

В электрическую схему подключения водонагревателей (особенно при повышенной мощности) рекомендуется включить устройство защитного отключения (УЗО). Оно предназначено для блокировки работы оборудования в случае утечки тока на корпус. Сила тока, при которой происходит блокировка, указана на приборе и для эксплуатации бойлера должна составлять 10 мА. Этот параметр обозначает разницу между входящим и выходящим в водонагреватель током.

Выбор УЗО на основании мощности водонагревателя приведен в таблице 3.

Таблица 3

Мощность водонагревателя, кВт	Тип УЗО
до 2,2	УЗО 10А
до 3,5	УЗО 16А
до 5,5	УЗО 25А
до 7,0	УЗО 32А
до 8,8	УЗО 40А
до 13,8	УЗО 63А

Тип УЗО для сети переменного тока — «А» или «АС». При выборе прибора следует отдать предпочтение более дорогому, электромеханическому — он надёжнее, быстрее срабатывает и обеспечивает более высокую защиту.

В некоторых бойлерах УЗО входит в базовую комплектацию и размещён прямо в корпусе, в других моделях его нужно приобретать дополнительно.

Внешний вид УЗО

Внешне УЗО и дифференциальный выключатель (диффавтомат) очень похожи, но их легко отличить по маркировке. Обычный автомат отключает ток на оборудование при повышении напряжения, а дифференциальный выполняет одновременно функцию и УЗО и автомата.

Выбор двухполюсного автомата по мощности однофазного водонагревателя приведён в таблице 4.

Таблица 4

Мощность водонагревателя, кВт	Тип автомата
0,7	3А
1,3	6А
2,2	10А
3,5	16А
4,4	20А
5,5	25А
7,0	32А
8,8	40А
11,0	50А
13,9	63А

При выборе излишне чувствительных устройств защиты, бойлер будет постоянно отключаться, а вода нормально не нагреется.

Схемы подключения

Схема подключения принимается в зависимости от желательного уровня и приборного исполнения защиты людей и оборудования. Ниже приведены несколько распространённых схем, а также видео, в котором даются подробные объяснения этим схемам.

Подключение только через розетку

Защита — двойной автомат: 1 — вилка; 2 — розетка; 3 — двойной автомат; 4 — щит; заземление

Подключение через электрощит: 1 — автомат; 2 — УЗО; 3 — электрощит

В схеме УЗО + двойной автомат: 1 — УЗО 10 мА; 2 — вилка; 3 — розетка IP44; 4 — двойной автомат; 5 — линия водонагревателя; 6 — линия квартиры; 7 — электрический щит; 8 — заземление

По правилам безопасности все электромонтажные работы выполняются при отключенной подаче электротока на индивидуальном электрощите. Не включайте в сеть водонагреватель, не заполнив его водой. Не сливайте воду из него, не отключив электричество.

Подключение к водопроводной системе

Сливное отверстие нагревателей этого типа независимо от модели обычно находится внизу. Сначала следует собрать и установить так называемую группу безопасности. Это набор клапанов и фитингов, призванный предотвратить различные аварийные ситуации, которые могут возникнуть во время работы прибора.

Вверху устанавливают переходник, который часто называют “американкой”. Далее навинчивают бронзовый тройник. К его нижней части присоединяют обратный клапан, который не дает воде вылиться обратно в водопроводную систему. К боковому ответвлению тройника присоединяют еще один тройник.

На схеме подробно представлено подключение накопительного водонагревателя: стояки горячей и холодной воды, водопроводные краны (1 и 2); запорные краны (3 и 4); обратный клапан (5); сливной вентиль (6)

На него крепят предохранительный клапан на 6 бар, чтобы обеспечить возможность в автоматическом режиме понизить давление внутри емкости, если оно достигло критического уровня.

К этому же тройнику присоединяют специальный компрессионный фитинг для водопроводной трубы. По ней при избыточном давлении из накопителя будет отводиться в канализацию часть воды.

Схема группы безопасности накопительного водонагревателя. Этот комплекс устройств предотвращает опасное опустошение емкости прибора и удаляет избыточную воду, если давление внутри превышает норму

После установки прибора обязательно следует убедиться, что отверстие клапана давления остается открытым, иначе устройство просто не сработает.

Все резьбовые соединения следует уплотнить и загерметизировать. Специалисты рекомендуют отвести на высыхание герметика не менее четырех часов.

На фото наглядно представлены и подписаны элементы группы безопасности накопительного водонагревателя

При установке устройства важно точно соблюдать последовательность их соединения

. Для соединения прибора со стояком холодной воды можно использовать стальные, медные, пластиковые или металлопластиковые трубы

При самостоятельном выполнении монтажа чаще всего используют , поскольку паять их относительно не сложно.

Для соединения прибора со стояком холодной воды можно использовать стальные, медные, пластиковые или металлопластиковые трубы. При самостоятельном выполнении монтажа чаще всего используют , поскольку паять их относительно не сложно.

Некоторые используют для этих целей гибкие шланги, но это решение себя не оправдывает. Как показала практика, такие элементы быстро изнашиваются.

Отдельные элементы группы безопасности накопительного водонагревателя соединяются при помощи резьбы. В соответствии с нормами эти места следует уплотнить и обработать герметиком

Понятно, что перед врезкой труб горячую и холодную воду, поступающую в квартиру, следует перекрыть. Между стояком холодной воды и нагревателем следует установить запорный кран, чтобы при необходимости можно было отключить воду, поступающую к устройству. Все соединения тщательно герметизируются.

Теперь нужно подвести еще одну трубу, которая соединит нагреватель с системой горячего водоснабжения в квартире. На этом участке понадобится еще один запорный кран: между стояком горячей воды и нагревателем.

Этот кран должен быть всегда перекрыт, чтобы подогретая вода из бойлера не попадала в общий горячий стояк дома. Снова нужно проследить за уплотнением и герметизацией всех соединений.

Запорный кран для холодной воды между нагревательным прибором и стояками должны быть установлены таким образом, чтобы в закрытом виде он не препятствовал поступлению воды к другим потребителям, отсекая только нагреватель.

А подключение к системе горячего водоснабжения нужно сделать так, чтобы при необходимости можно было восстановить поступление горячей воды с общего стояка на систему в квартире.

На этом подключение к водопроводной системе можно считать завершенным. Некоторые специалисты на этом этапе рекомендуют выполнить предварительную проверку: наполнить емкость водой, а затем слить ее и проследить, не появится ли течь. Такую проверку можно делать только после того, как герметик полностью высохнет на всех соединениях.
