Как смонтировать внешнюю канализацию: последовательность работ
Выделяют несколько важных моментов:
- Стояк рекомендуется устанавливать поближе к унитазу.
- В подвале находится наклонная труба, которая выходит наружу. Стоки поступают в ёмкость септика.
- Чтобы присоединить другое оборудование к системе, используются подводки. На все сантехнические устройства устанавливают сифоны.
В процессе монтажа нужно добиться герметичности стыков. Все трубы должны быть жёстко закреплены к перекрытиям. Выделяют 2 способа прокладки внешнего трубопровода (открытый или скрытый).
Открытый способ
Траншеи под трубы можно вырыть с помощью экскаватора. При этом заранее рассчитывают протяженность и заглубленность канализации. Чтобы проложить систему водоотведения, учитывают наличие построек. Работа по проведению канализации включает в себя несколько этапов:
- Сначала выкапывают траншею и очищают её от камней.
- После этого засыпают песок и утрамбовывают основание. В результате получают амортизирующую подушку, которая удерживает трубу в правильном положении. Глубина траншеи должна быть ниже уровня промерзания.
Скрытый способ
Препятствием к проведению работ могут быть деревья. В этом случае придётся обращаться к специалистам, которые смогут проложить трубопровод без нарушения целостности грунта.
Чтобы проложить скважину, потребуется буровая установка. Диаметр скважины должен быть в 1,5 раза больше, чем сечение трубы. С помощью оборудования протягивают изделие в скважину.
Септик из бетонных колец: этапы строительства
Канализация с септиком из бетонных колец отличается надежностью, долговечностью и высоким уровнем очистки бытовых нечистот. Цена такого сооружения будет сравнительно невысокой, а при отличной гидроизоляции и правильной схеме, откачка емкостей потребуется не часто. К сложностям строительства можно отнести необходимость привлечения тяжелой техники и особенности монтажа труб между бетонными секциями.
Подготовительный этап
Монтаж септика выполняют с соблюдением всех санитарных, строительных правил и норм. Продумывают конструкцию очистного сооружения, месторасположение на частном участке и согласовывают план в соответствующих инстанциях. Решают, какой септик лучше установить, что бы канализация в частном доме была выполнена максимально комфортной. Правильно рассчитывают объем септика и приступают к строительству.
Земляные работы
Котлован под очистное сооружение в частном доме должен быть настолько большой, чтобы ничего не мешало установке колец. Дно выгребных ям, на месте установки отстойников, бетонируют. Это позволяет исключить попадание еще не очищенных вод в почву.
Котлован для септика
Основание для второй или последующих камер выполняют с таким расчетом, чтобы вода могла уходить в почву. Для этого делают фильтрационную подушку глубиной до 1 метра из гравия и песка.
Совет! Если при монтаже септика котлован под фильтрационным колодцем достигнет песчаного слоя грунта, вода из него будет уходить максимально быстро и легко.
Форма котлована не обязательно должна быть округлой, подойдет и стандартная, квадратная, главное чтобы кольца заходили в него свободно. Кроме этого, в квадратную яму на дно можно уложить уже готовую бетонную плиту, тогда как в круглой можно выполнить только цементную стяжку. На этом этапе работ также стоит помнить, что если расположить каждый последующий колодец на 20-30 см ниже предыдущего, септик и собственно сама канализациябудут более функциональны.
Доставка и монтаж железобетонных колец
Кольца доставляет и устанавливает грузовой транспорт, поэтому заранее стоит обеспечить подъезд к месту строительства, учесть дополнительные экономические затраты и радиус разворота стрелы крана, ей не должны мешать газовые, телефонные или электрические коммуникации. Между собой кольца, обычно, соединяют металлическими скобами, стыки промазывают раствором из цемента и песка.
Монтаж железобетонных колец
Когда установлены все колодцы в них проделывают отверстия и устанавливают переливные трубы, внешняя канализация соединяется с очистным сооружением через трубу стока, входящую в первую емкость. Места входа труб обязательно герметизируют. Пространство между установленными кольцами и стенками котлована засыпают грунтом и тщательно, послойно утрамбовывают. Если септик установлен выше уровня промерзания грунта его утепляют, иначе в холодное время года канализация будет нефункциональна.
Гидроизоляция
Хорошая гидроизоляция септика имеет основополагающее значение в его правильной работе.Какой герметик лучше выбрать для этих целей каждый строитель определяет сам. Обычно для обработки швов, используют резинобитумную мастику, полимерные смеси реже. Для более продолжительной эксплуатации выгребных сооружений, выполняют и внутреннюю гидроизоляцию швов емкости.
Гидроизоляция колец колодца
Если герметизация будет выполнена плохо, то попадание неочищенных стоков в грунт будет меньшим из зол. Емкости септика, особенно во время весенней оттепели, будут наполняться водой, а все его содержимое будет вытекать через сантехнику в доме, потребуется неоднократная откачка.
Вентиляция
На первый резервуар обязательно устанавливают вытяжную трубу высотой до 4 метров над уровнем перекрытия септика. Она необходима для того, чтобы, образовавшиеся в результате брожения стоков газы смогли выйти, и на участке не было неприятных запахов. При возможности вентиляционные трубы устанавливают на каждом колодце.
Вентиляция септика
Перекрытие септика
Задача перекрытия заключается не только в закрытии ямы, оно должно обеспечить герметичность емкостей. Как правило, камеры накрывают готовыми железобетонными плитами, на которых предусмотрено отверстие для люка из чугуна или толстого пластика. Затем конструкцию засыпают небольшим слоем грунта. Люки на каждом из колодцев помогут следить за состоянием и наполнением септика, а также дадут возможность периодически добавлять смеси активных бактерий для выгребных ям.
Нормативные документы по устройству внутренних и внешних сетей
Любые документы, касающиеся устройства тех или иных объектов, создаются на основании длительного опыта, полученного при их строительстве и эксплуатации. Поэтому не исполнять их требования – себе дороже.
Касательно рассматриваемой темы, таковыми являются:
- СНиП 02.04,21-85 Водопроводы и канлизация зданий. Он рассматривает правила проектирования, строительства и эксплуатации канализационных систем внутридомового применения.
- В рекомендациях СНиПа 02.04,03-85 Канлизация. Наружные сети и сооружение рассматриваются вопросы проектировании, постройки и эксплуатации наружных сетей.
В указанных документах можно найти все необходимые требования и допуски.
Максимальный угол уклона
При строительстве иногда возникает необходимость увеличить угол наклона. Этот вариант также оговаривается в первом из указанных выше документов. Показатель максимального уклона канализационной трубы, «с учетом местных условий», может достигать 0,15 метрового размера, то есть до 15 сантиметров на метр трубопровода.
Однако напомним, что в такой ситуации возникает опасность заиливания системы – вода проскочит, загрязнения останутся.
Минимальный угол уклона
На определение значения минимального уклона трубопроводов канализации влияет скорость потока и его сопротивление с внутренней поверхностью трубопровода. Если отклонение по горизонтали будет слишком маленьким, возможно скапливание продуктов жизнедеятельности, что приводит к частому образованию засоров.
Минимальный угол уклона для изделий различного диаметра
Стандартная размерность величины оптимального уклона — см/м, то есть на сколько сантиметров должен опуститься метровый участок трубопровода. Данная величина напрямую зависит от диаметра трубопровода, так как элементы разного сечения отличаются различным гидравлическим сопротивлением, а значит, требуют индивидуального подхода.
Так для канализационной трубы диаметром 40 или 50 миллиметров минимальное значение наклона – 0,03 (3 сантиметра на метр трубопровода), уклон канализации 110 миллиметров должен составлять 0,012(1,2 см/м), для 150 мм минимальное значение – 0,007 (0,7 см/м), для 200 мм минимальное значение – 0,005 (0,2 см/м).
Уклон канализации и их способы выставления
Watch this video on YouTube
Разница обусловлена различным характером движения жидкости в зависимости от сечения. Воде проще перемещаться по трубопроводу большего диаметра, так как потеря давления из-за трения о внутренние стенки трубопровода меньше.
Как провести расчет минимального угла наклона?
Минимальный уклон канализации в градусах не измеряется, во всей справочной литературе значение минимального наклона канализации приводится в виде десятичной дроби, которая является отношением высоты наклона к длине соответствующего участка трубопровода. Для расчета уклона канализации, то есть перепада между началом и концом участка необходимо перемножить его длину и величину наклона:
H=L*x, где H – величина перепада, L – длина участка, x – минимальное значение угла наклона.
Главное при расчете – внимательное отношение к размерностям, то есть если величина наклона взята в стандартных см/м, то и длина участка должна быть представлена в метрах.
Прокладка труб канализации – Уклоны, соединения, диаметр и многое другое.
Watch this video on YouTube
Самостоятельный монтаж внутренней и наружной систем канализации вполне возможен и не представляет особой сложности.
Но, приступая к этой работе, нужно досконально ознакомиться с теми немногочисленными и несложными правилами, которые нужно исполнять неукоснительно.
Проектирование наружной канализации
Есть два основных типа систем, которые используются в случае самостоятельного решения проблемы:
- Локальные очистные сооружения. Такие системы обеспечивают очистку стоков, после чего освещенная вода может сбрасываться в водоем или использоваться для технических нужд. Стоимость обустройства очистного сооружения высока, но результат стоит затраченных средств и усилий.
- Резервуар для хранения стоков. По сути, эта конструкция представляет собой обычный накопитель, в котором отходы постоянно собираются, и через определенный промежуток времени их необходимо утилизировать.
Обзор цен
Купить фановую трубу для частного дома можно в любом сантехническом магазине. Производители предлагают отводы, выполненные из ПВХ и стали. В зависимости от материала, из которого изготовлен отвод и его диаметра, значительно варьируется цена этой коммуникации. Помимо этого она может быть раструбной или фитинговой (для монтажа последней требуется установка дополнительного фитинга).
| Вид отвода, материал и диаметр | Стоимость, у. е./метр |
| Раструбная полипропиленовая, 50 мм | 0,8 |
| Стальная отводящая, 50 мм | 0,9 |
| Труба фановая из ПВХ, 40 мм | 0,7 |
| Пластиковая коммуникация, 110 м | 2 |
| Тройная угловая труба, ПВХ, 110 мм | 2 |
| Раструбная из ПВХ, 160 мм | 2,5 |
Стояк и вентиляционная система
Помимо непосредственно стояка, конструкция также должна иметь вентиляционный выход, поэтому правила установки этого элемента системы выглядят следующим образом:
Как показывает практика, оптимальным местом для установки стояка является санузел, поскольку это позволяет максимально сократить расстояние между стояком и унитазом.
На центральной трубе стояка обязательно должен иметься ревизионный люк, через который при необходимости осуществляется прочистка системы. Люк желательно устанавливать на каждом этаже.
Конструкцию необходимо оборудовать шумоизоляцией. В качестве решения данной проблемы хорошо выступает минеральная вата или гипсокартонная обшивка
Вентиляция – это крайне важно для канализации, и стояк позволяет обеспечить доступ воздуха в систему. Для этого верхняя часть стояка выводится над кровлей или под крышу
Отверстие трубы стоит закрыть дефлектором, чтобы предотвратить попадания в нее различной грязи.
Устройство системы
Канализация в частном доме представляет собой сложную систему, состоящую из внутренних, наружных схем и септика. Чтобы все устройства во время эксплуатации работали бесперебойно и слаженно, их монтаж требует правильного проектирования. Внутри постройки проводят канализационный трубопровод, детали которого соединяют в один общий канал при помощи фитингов. Его выводят наружу и оснащают обратным клапаном, защищающим систему от повышения уровня воды при переполнении внешних емкостей жидкостью. При этом трубы могут устанавливаться не только внутри дома, но и в других пристройках, размещенных на территории земельного участка.
Что же касается внешней части коммуникаций, то она имеет вид выгребного котлована или станции с биологической очисткой. Наружная часть характеризуется разным принципом работы и может состоять из дополнительных устройств, так как будет зависеть от размеров и сложности прокладывания общей системы. Если ее производительность позволяет, то также прокладывают ливневую канализацию, имеющую отдельный сток.

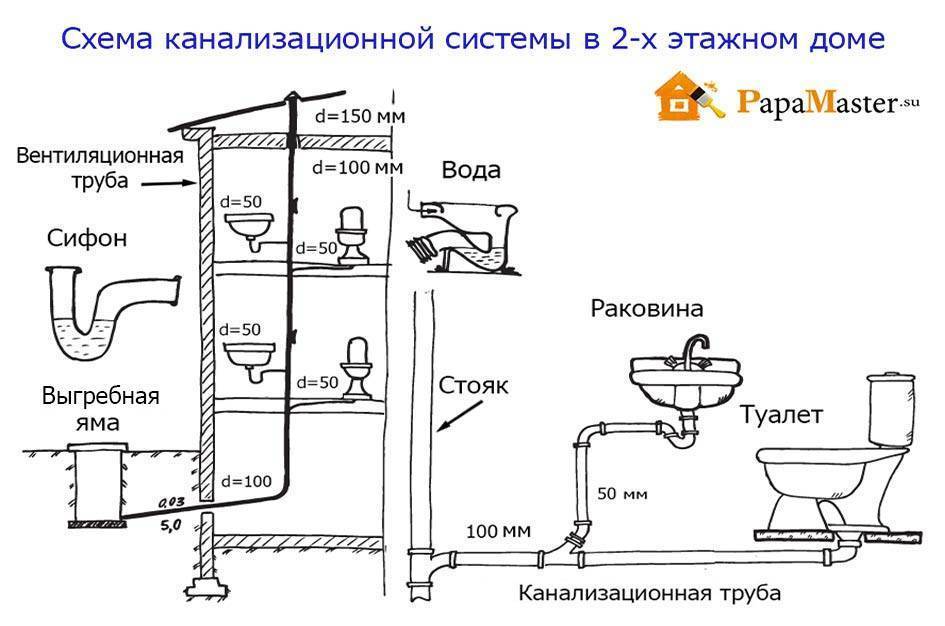

Внутренняя схема
Проектирование и монтаж внутренней канализации в загородном доме предусматривает точные расчеты, поскольку малейшие ошибки могут привести к проблемам в эксплуатации, и установочные работы придется выполнить по-новому. Внутренняя схема коммуникаций состоит из набора труб, пластиковых стояков и крепежных частей, их главной задачей является отвод использованной воды из сантехники и прочих устройств. Основным элементом данной системы считается вертикальный стояк, который накапливает воду со всей горизонтальной разводки. Часто в больших постройках устанавливают два стояка, это позволяет удобно осуществлять планировку комнат и упрощает монтажные работы в целом.
По сравнению с централизованной городской, система в частном доме намного сложнее. Это обусловлено тем, что ей необходимо качественно обслуживать не только жилое строение, но и летнюю кухню, барбекю, баню и душ, поскольку все дополнительные пристройки нуждаются в благоустройстве. При этом трубы можно размещать как внутри, так и поверх стен, а также в полу. Многие владельцы домов стараются прятать коммуникации в стены, но это очень трудоемкий процесс, кроме этого, все подключения должны быть открытыми.
Верхнюю часть стояка, как правило, выводят выше крыши дома на 50 см и оборудуют специальным клапаном или крышкой, это нужно для того, чтобы избежать срыва гидрозатвора. Во многих схемах также часто предусматривается вентиляционное кольцевание, когда горизонтальный трубопровод присоединяют к стояку немного выше места слива. Стояк выводят из здания наружу в колодец через пространство под полом или подвал. Между сантехническим оборудованием и фитингами обязательно размещают сифоны, защищающие помещения от проникновения неприятных запахов.
В том случае, когда планировка внутренних схем выполняется самостоятельно хозяином дома, а не специализированной компанией, то необходимо правильно распланировать размещение трубопроводной разводки, санузлов и кухни.

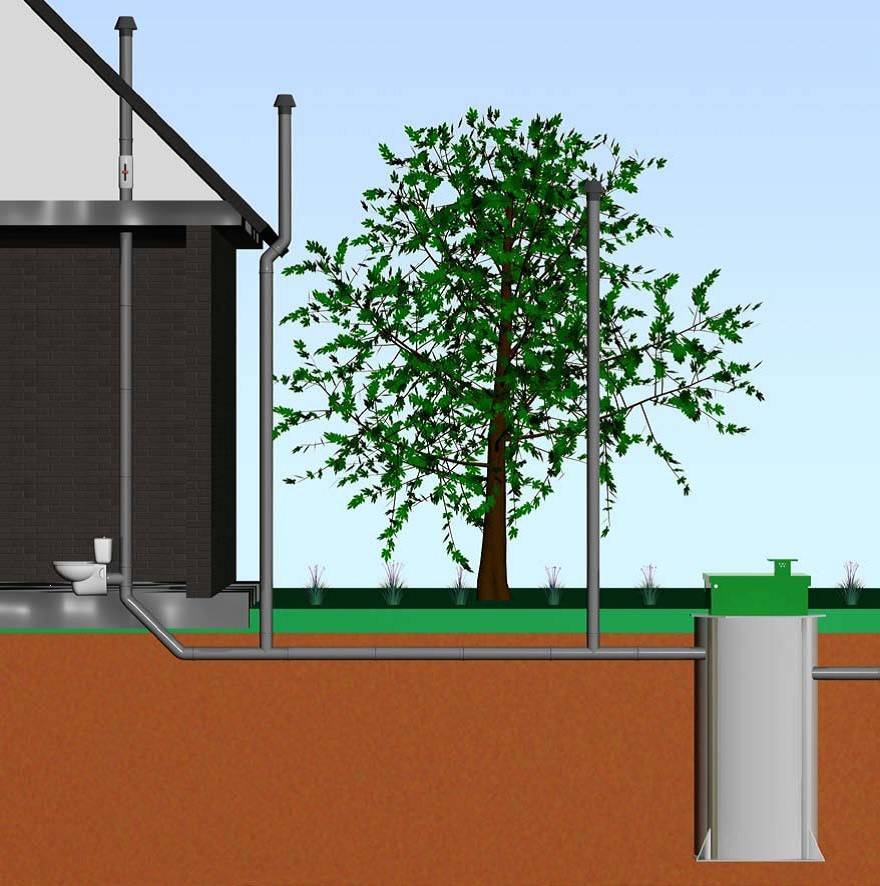

Внешняя часть
Наружная часть канализации представляет собой схему, состоящую из трубопроводов, транспортирующих стоки к месту утилизации, емкостей для сбора отходов и отстойника (выгребной ямы). Ее проектирование выполняется с учетом действующих нормативов и стандартов, так как правильно обустроенная канализация считается залогом комфортных и надежных условий проживания в доме. Любая неточность в планировке внешней части канализации может привести к различным проблемам, включая в том числе и образование засоров, при которых возможно попадание грязных стоков и отходов в места, расположенные рядом с источниками питьевой воды. Чтобы не допустить подобного, наружные трубы дополняют дренажной системой и делают точные расчеты выгребной ямы: она должна располагаться ниже прокладки трубопроводов. В том случае, когда доставку сточных вод осуществляют при помощи насосов, схему обеспечивают соответствующим напором.
Главной частью внешней канализации является отстойник, к нему все нечистоты поступают по трубам, накапливаются и со временем просачиваются в почву или проходят легкую утилизацию. После наполнения ямы тяжелыми фракциями, необходимо выполнять очистку, применяя специальную ассенизаторскую технику.
Выбор труб и составных элементов
Для проведения канализации внутри дома необходимо приобрести трубы с раструбами. Это позволит собрать всю систему очень быстро и качественно. Каждый раструб оборудуется уплотнительной резинкой, делая стыковку труб герметичной. Для разводки канализации в частном доме потребуются трубы разного диаметра, например, 110, 50 и 32 мм и разные фитинги: отводы, тройники, колена и тому подобное.
Так, для стояка необходима будет труба Ø110 мм. Для основной разводки по этажу — Ø50 мм.
Итак, для обустройства внутренней канализационной системы вам потребуются:
- Трубы разных диаметров.
- Ревизионные люки.
- Отводы с присоединительными патрубками на каждом этаже.
- Заглушки.
- Компенсаторы.
- Муфты.
- Колена.
- Тройники.
- Крестовины.
- Специальный крепеж.
Соединение труб
Как уже было отмечено, лучше выбиратьтрубы из ПВХ и ПП.
Ассортимент труб, колен, ревизий и тройников в любом магазине достаточно широк, и предполагает в наличии резиновые манжеты, которыми соединяются трубы. Соединения, помимо прочего, стоит обработать специальными силиконовыми герметиками. Если в каком-либо месте труба проходит через стену либо покрытие, установите гильзу.
Важно! Диаметр трубы определяет её уклон. Так труба 50 миллиметров будет иметь уклон в 3см на метр, а более толстая (100-110мм) — 2см на метр
Эти правила прописаны в СНиП, так что необходимо выбрать разную высоту для разных точек горизонтальной канализационной системы.
Этап проектирования внутренней канализации
Аксонометрическую схему чаще всего выполняют специалисты. Профессионалы рассчитывают гидравлические параметры внутренней системы канализации и трубопровода, который проходит снаружи здания. Сегодня широко применяют 3D моделирование для создания схем. Данный способ дает точное представление о прохождении труб, помогает в выборе труб, комплектующих деталей, крепежных элементов и определяет тип монтажных работ.
Чтобы уменьшить риски, связанные с неправильной прокладкой туб, стоит обратиться к специалистам. При желании можно сделать схему внутренней разводки своими руками, предварительно изучив требования СНиП, технические особенности внутренней канализации, разновидности схем, научившись выбирать сантехническое оборудование.
Составление схемы
Предварительную схему составляют на стадии проектирования. В дальнейшем это избавит от проведения трудоёмких операций по пробиванию технологических отверстий в перекрытиях и стенах для разводки канализационных труб.
Проект определяет оборудование и приборы, места их подключения к канализации.
Подробная схема снижает количество походов в специализированный магазин за недостающими частями.
Рисунок 2. Схема разводки для определения количества труб и фасонных частей.
Если же работы поручают выполнить сторонней организации, то проект упростит контроль достоверности сметы в разделах «материалы» и «выполненные работы».
Выбор материалов
Ассортимент продукции позволяет создавать коммуникации любой сложности и конфигурации — производители выпускают: трубы различной длины и диаметра, переходники, соединения, углы и повороты, фитинги для присоединения. Все они называются фасонными частями (фасониной).
Для канализации в индивидуальном жилом доме выбирают между доступными для приобретения чугунными или пластиковыми изделиями. Нержавеющие и стальные коммуникации в индивидуальном строительстве распространения не получили из-за дороговизны и особенностей монтажа, который невозможно провести без специального сварочного оборудования.
Чугун
Чугунная канализация также редко используется в схемах разводки канализации в частных домах:
- комплектующие значительно дороже пластиковых;
- масса труб затрудняет транспортировку;
- монтаж невозможен без бригады помощников;
- для герметизации стыков используют набивку и цементные замазки, что нетехнологично;
- подключение, не предусмотренной первоначальным проектом сантехники, затруднительно без частичного разрушения всей конструкции.
Чугунные изделия подходят для монтажа в холодных помещениях, так как поддаются прогреву паяльной лампой при заморозке.
Рисунок 3. Фасонные части из чугуна.
В индивидуальном строительстве применяют чугунные трубы с маркировкой ЧК (чугунные канализационные) и современные модели для безраструбного монтажа, называемые SML. У последних масса значительно ниже, а для соединения используют хомуты. Допускается использование чугунных изделий с маркировкой ВШЧГ и ЧНР, но это специализированные изделия для напорных водопроводов и подземной канализации, стоимость их высока, а в домашних условиях их применяют, только если удалось приобрести «за бесценок».
Пластик
Пластиковые трубы и комплектующие:
- долговечны;
- не требуют герметизации стыков;
- просто монтируются одним человеком;
- не подвержены воздействию агрессивных жидкостей.
При покупке учитывают, что «пластик» бывает трёх типов:
- Полиэтиленовые изделия дешевле других видов, но применять их для установки канализации в помещениях дома нежелательно. Трубы подвержены деформациям при перепадах температуры, при этом нарушается герметичность в соединениях. Однако, материал стоек к ультрафиолету, поэтому подходит для ливнёвой канализации.
- Стоимость комплектующих из полиизопропилена высока, но они не подвержены деформации при температурном воздействии, допускают чистку металлическими ёршиками, химические вещества не наносят вреда.
- Канализация из поливинилхлорида (ПВХ) — оптимальный выбор по соотношению цены и потребительских свойств. К недостаткам относят невозможность использовать металлические ершики при прочистке. Кипяток, поступающий в канализацию, приводит к деформациям. Но, такой случай представить сложно — никто не принимает ванну при температуре воды выше 80оС. Нельзя трубы греть открытым пламенем в случае замерзания, поэтому в неотапливаемых помещениях поливинилхлорид не используют.
Стыки ПВХ труб и стандартных фитингов без резьбы, надёжно герметизированы специальными резиновыми (силиконовыми) кольцами. Для облегчения сборки приобретают силиконовый герметик для сантехники. В состав «уплотнителя» входят добавки, предотвращающие развитие грибков и плесени в местах стыков.
Рисунок 4. Ассортимент продукции из ПВХ.
Существует, но широкого распространения не получили, безраструбные системы, когда соединение происходит путём склеивания. Недостаток в том, что изменить собранную конструкцию без механического разрушения не получится.
Диаметр канализационных труб и фитингов зависит от подключаемого оборудования. Рекомендуемые размеры собраны в таблице.
| Сантехприбор | Минимальный внутренний диаметр, мм |
| Мойка | 50 |
| Умывальник | 50 |
| Стиральная машина | 32 |
| Посудомоечная машина | 40 |
| Унитаз | 100 |
| Слив для отопительных приборов | 32 |
| Стояк в одноэтажном доме | 100 |
| Стояк в двухэтажном строении | 150 |
Очистка сточных вод септиком
Если подсоединение к централизованной канализационной системе невозможно или нецелесообразно, в качестве альтернативы часто выбирается септик. Это локальное очистное сооружение, действующее по принципу накопления сточных вод и пропускания их через систему очистки. Такие устройства имеют две и более камер, причем чем больше число камер, тем более тщательной и глубокой очистки удается добиться.
Отсеки септика отделены друг от друга стенками. Между ними под уклоном располагаются патрубки, по которым сточные воды переходят из одной камеры в другую. Жидкость по канализационной трубе вводится в первый отсек, очищается и выводится на фильтрационные поля либо, при тщательной очистке – непосредственно в почву.
Фильтрационные поля
Процесс очистки
Работа септика основана на сочетании этапов гравитационного отстаивания и биологической очистки. В процессе первичной фильтрации поступившие в первую камеру септика отходы очищаются от крупных фракций, которые опускаются на дно резервуара. Легкие включения отфильтровываются и поступают во вторую камеру. В первой камере происходит разложение отходов на составляющие (биомассу, воду и двуокись углерода). Осадок скапливается на дне отсека, и периодически требуется его удалять.
Работа второй камеры обеспечивает дальнейшую очистку воды. Очищенная здесь жидкость может направляться далее в бочку и использоваться для полива. В ином случае предусматривается дополнительная грунтовая доочистка воды.
Станция био-очистки
Отдельный вид септиков – станция био-очистки, действующая благодаря работе микроорганизмов. Здесь также работают несколько отдельных очистных секций. Так же, как и при работе вышеописанного аналога, первая секция используется в качестве отстойника. Находящиеся здесь анаэробные бактерии перерабатывают биологические отходы с образованием ила.
Вторая камера функционирует с применением аэробных бактерий, которые разлагают поступающую жидкость на органические и неорганические соединения при условии поступления кислорода. Для работы такого устройства необходим специальный аэратор, что обусловливает энергозависимость подобной биостанции. В третьей секции происходит более глубокая очистка.
Станция био-очистки
Выбор труб для внутренней и наружной систем
Керамические трубы для канализации
Сточные воды перемещаются без напора, поэтому для трубопровода берут самые обыкновенные сантехнические изделия. Бытовые отходы сильно токсичными тоже не бывают, так что допускается применение обычного пластика.
Учитывать при выборе нужно способ размещения. Трубы нужно класть под уклоном, причем пологим, поэтому в доме трубы обычно устанавливают под пол. Допускаются следующие варианты.
- Керамические – очень долговечный материал, устойчивый к любым видам коррозии. Внутренняя стенка гладкая, так что труба практически не зарастет. Минус – тяжелый монтаж.
- Чугунные – используются редко. Они очень прочны и долговечны, не ржавеют, но очень много весят. Установка своими руками исключается.
- Асбестовые – допускается принять при обустройстве внешней канализации. Внутри дома асбест применять не разрешается.
- Пластиковые – очень легки, просты в обращении, не подвержены коррозии, не боятся морозов. При укладе их можно не утеплять. Монтаж прост – в раструб. Стенки трубы остаются гладкими очень долго, так что риск засорения канализации минимален.
Выбор размеров трубопровода зависит от размеров выходов подключения сантехники. Этот параметр стандартизирован:
- для отводов к сантехнике – 40–50 мм;
- для стояка и фановой трубы – 100 или 110 мм;
- для трубы от дома к септику – 100, 110, 150 мм.
Прокладка внешних сетей
Слив из дома должен быть ниже на 10 – 15 см уровня промерзания земли, в холодных местностях предусматривают теплоизоляцию трубопровода.
«Важно! Для слива выбирают трубы, предназначеные для прокладки в земле. Лучше применить керамические или чугунные трубы
Пластиковые материалы, предназначенные для внешних условий эксплуатации, окрашивают в светло-коричневый или оранжевый цвет».
На этапе проектирования предусматривают подъездные пути для ассенизаторских машин, они не должны проходить над трубопроводами.
Отвод монтруют, соблюдая уклон 2 – 3 см/м длины. Заранее устраивают 15-ти см песчаную подушку, которая должна быть положена и поверх трубы перед засыпкой траншеи грунтом.
Рисунок 5. Монтаж отвода на песчаную подушку.
В фундаменте предусматривают технологическое отверстие, куда монтируют на цементный раствор стальную гильзу, диаметр которой на 15 – 20 см превышает сечение выводной трубы. Края гильзы должны выступать на 150 мм за наружный и внутренний край фундамента. После окончательного монтажа зазор заделывают монтажной пеной, а наружную сторону фундамента обустраивают гидроизоляцией.
Подключение к септику
Разрешённое расстояние от септика до фундамента составляет не менее 5, а до хозпостроек 3 метра.
Вход трубы в накопителе располагают в верхней трети стены септика (колодца) — это исключит подпор воды в дом при переполнении накопительной ёмкости или засора централизованных сетей.
Верхнюю крышку септика ямы оборудуют вытяжкой, для отвода газов. В противном случае неприятные запахи попадают в дом.
Рисунок 6. Правильное подключение вывода к септику и схема вытяжки.
