Шнековый насос для скважины: виды и особенности винтовых погружных насосов

Рейтинг погружных насосов для скважин до 30 метров

После бурения скважин бригада мастеров должна дать сопроводительную документацию, в которой пишется, какое оборудование лучше подходит в тех или иных условиях. Достаточно следовать приведённым указаниям. Но не помешает заранее узнать о требуемых характеристиках.

1

Беламос ТМ10-100

Рейтинг: 5,0

• Производительность, л/мин: 40
• Глубина погружения, м: 30
• Мощность, Вт: 2100
• Высота подъема, м: 100
• Защита от сухого хода: нет

Средняя цена: 10 555 руб

Рейтинг открывает погружной насос для скважины до 30 метров Беламос ТМ10-100 Диаметр – более 100 метров, установка относится к вертикальным разновидностям. Водоснабжение, организация полива в саду – главные направления, для которых используют прибор. Большая высота подъёма до 100 метров – главная особенность.

Главное – придерживаться расстояния до 0,8 метров между насосом и дном источника.

Прибор тихо работает, производительность его составляет до 2400 литров в час. Двигатель расположен внутри масляной ванны, защищающей от перегрева и окружающей среды.

Присутствует дополнительная защита от перегрузки для двигателей.

2

Patriot SP 3250 S

Рейтинг: 4,9

• Производительность, л/мин: 32
• Глубина погружения, м: 30
• Мощность, Вт: 750
• Высота подъема, м: 80
• Защита от сухого хода: да

Средняя цена: 4 930 руб

Предназначен для подачи воды из скважин, которые находятся на глубине до 110 метров. Совместим с колодцами различной ёмкости, естественными водоёмами. Глубина погружения составляет до 30 метров. Содержание песка и ила может достигать до 50%, проблем с перекачкой воды не должно возникнуть даже в таких условиях. Обязательное условие – промывать оборудование чистой водой, когда перекачка заканчивается.

Асинхронный двигатель, снабжённый встроенным пусковым конденсатором.

Винтовой ротор и обойма – главные составные части элемента рабочей ступени.

Продолжительный режим работы тоже относят к преимуществам и особенностям насоса.

3

ДЖИЛЕКС ВОДОМЁТ 40/75

Рейтинг: 4,8

• Производительность, л/мин: 40
• Глубина погружения, м: 30
• Мощность, Вт: 670
• Высота подъема, м: 75
• Защита от сухого хода: да

Средняя цена: 11 050 руб

Относится к погружным центробежным разновидностям насосов для скважины. Снабжается так называющими «плавающими» рабочими колёсами, которые омываются электрическим двигателем. Имеется встроенный конденсатор. Главное предназначение насоса – подача чистой воды из скважин диаметром до 110 миллиметров.

4

ВИХРЬ СН-100

Рейтинг: 4,7

• Производительность, л/мин: 40
• Глубина погружения, м: 35
• Мощность, Вт: 1100
• Высота подъема, м: 100
• Защита от сухого хода: да

Средняя цена: 11 120 руб

Подаёт чистую воду с глубины до 100 метров и больше. До 2400 литров перекачивается только за один раз. 35 метров – максимальная глубина забора. Насосный механизм – латунный, а корпус – из нержавеющей стали. Диаметр корпуса составит 102 миллиметра. Удобное погружение, извлечение насоса гарантированы владельцам.

Рекомендации по правильной установке

Не стоит забывать о том, что длительная эксплуатация обеспечивается исключительно при правильной установке устройства. Модель промышленного назначения должна устанавливаться исключительно профессионалами. Ключевыми особенностями назовем следующее:

1. Для начала шнековый насос размещается в обсадочной трубе, которая монтируется предварительно.
2. Фиксация устройства на требуемой глубине осуществляется при помощи металлического троса. Он выбирается в зависимости от веса изделия и многих других параметров.
3. Не стоит забывать о том, что механизм может работать исключительно при подаче электроэнергии. Именно поэтому довольно много внимания уделяется непосредственному креплению кабеля, так как его положение во время эксплуатации должно оставаться неизменным.
4. В случае установки устройства промышленного предназначения есть вероятность того, что потребуется несколько кабелей, по которым подается ток.
5. Для транспортировки жидкости, которая откачивается с резервуара устанавливается шланг. Его диаметральный размер может варьировать в достаточно большом диапазоне, все зависит от конкретного случая.

В рассматриваемом случае основным рабочим органом выступает именно винт, за счет которого создается требуемое усилие. Алгоритм установки выглядит следующим образом:

1. Шнековый насос подключается к сети электроснабжения и включается на короткий промежуток времени для проверки работоспособности.
2. Если устройства работает правильно, то оно опускается в скважину вместе с кабелем.
3. Предварительно к напорному патрубку подключается шланг, через который воды будет подниматься вверх.
4. Для увеличения эксплуатационного срока кабель и шланг связываются вместе хомутами, которые характеризуются повышенной устойчивостью к воздействию окружающей среды.
5. К насосу подсоединяется стальной страховочный трос, рассчитанный на большую нагрузку.
6. Может дополнительно устанавливаться датчик поплавкового типа, который исключает вероятность холостого года.

На момент опускания шнекового насоса следует быть осторожным, так как даже незначительный удар может стать причиной возникновения серьезного дефекта. Кроме этого, нужно предусмотреть наличие защиты конструкции от воздействия окружающей среды.

НЕФТЕПЕРЕРАБОТКА

Нефтепереработка и производство представляет целый ряд уникальных решений для управления потоком. Мы предлагаем широкий спектр продуктов и услуг для удовлетворения потребностей и специальных требований сегодняшних нефтеперерабатывающих заводов.

Высокотемпературные двухстороннего всасывания

Высокотемпературные двухступенчатые Смонтированный между подшипниками радиально-разъемный корпус обеспечивает надежную работу насоса. Полностью отвечает требованиям API-610.

Вертикальные полупогружные насосы для сложных условий работы

9-я редакция API-610 , полностью соответствующий водоотливной насос VS4 Модель 3171 является ветераном среди вертикальных полупогружных и процессных насосов. Тысячи установок в производственных процессах, дренаж отстойников, коррозионные жидкости, борьба с загрязнениями, солевые расплавы свидетельствуют о превосходной работе 3171. Легко устанавливаются. Широко применяются для установки на дренажные емкости для перекачивания нефтепродуктов и дренажных вод смешенных с различными нефтепродуктами. Также используются в качестве аварийных насосов.

Линейка многоступенчатых двухкорпусных технологических горизонтальных модели Goulds 7200 (CB) с радиальным разъемом, диффузором с направляющими лопатками, ротором картриджного типа. Goulds 7200 произведен согласно стандарту API-610 .

Goulds Pumps 3796. Самовсасывающий насос — ANSI

Самовсасывающие насосы, ANSI Благодаря цельному корпусу насоса, нет необходимости в отдельной заливочной камере, воздухоотводчике, вентилях или байпасной линии. Полностью открытое рабочее колесо может быть при необходимости обточено. Приводная часть Х-серии.

Устройство и эксплуатация винтовых насосов

Человеку, далекому от техники, проще всего объяснить устройство и принцип работы винтового насоса на примере обычной мясорубки.

–>

Особенности конструкции

Как и в мясорубке, основной рабочей деталью устройства является шнек (поэтому такие насосы часто называют шнековыми), заключенный в резиновую обойму. Но с вращающимся валом двигателя он соединен не напрямую, а с помощью карданной передачи, обеспечивающей их небольшую несоосность.

На рисунке показана конструкция скважинного винтового насоса

Когда вал начинает вращаться, соединенный с ним винт совершает сложное движение вокруг своей оси, которая в свою очередь тоже вращается по окружности, радиус которой задан эксцентриситетом винта. В результате такого движения между витками шнека и обоймы образуются полости, которые постоянно перемещаются по направлению от всасывающего отверстия к выходному патрубку.

Попавшая в эти полости жидкость постепенно нагнетается в камеру, откуда под напором вытесняется наружу, а в приемной части насоса тем временем происходит разрежение давления, поэтому вода из скважины устремляется в неё.

В зависимости от количества винтов эти устройства могут быть одновинтовыми или многовинтовыми. Но в системах индивидуального водоснабжения из скважин обычно используются погружные насосы с одним винтом.

Двухвинтовой насос в разрезе

Для получения на выходе чистой питьевой воды на всасывающий патрубок устройства часто монтируется сетчатый фильтр грубой очистки, не пропускающий внутрь крупные частички песка или ила. Если этого недостаточно, то фильтры тонкой очистки устанавливаются уже на поверхности, чаще всего – в техническом помещении дома. Какие именно, определяется после анализа воды (см. Анализ воды из скважины – зачем он нужен и как делать).

Обслуживание и эксплуатация

Простая и надежная конструкция гарантирует потребителям минимум затрат и времени на обслуживание такого оборудования.

Итак:

• Винт и ротор насоса охлаждается перекачиваемой водой, поэтому он практически не нуждается в профилактическом обслуживании, что очень удобно, так как для этого его приходилось бы периодически доставать из глубокой скважины, а затем вновь устанавливать на место.
• Но даже если потребуется ремонт или замена каких-то деталей, продуманная конструкция агрегата позволит сделать это своими руками, не прибегая к услугам специалистов и использованию сложного оборудования.
• Длительный срок службы таких насосов объясняется и отсутствием вибрации при работе, несмотря на высокую мощность и большое число оборотов.
• Они практически бесшумны, поэтому даже если скважину оборудовать в подвале дома, работающее оборудование не будет создавать дискомфорта.

Установка в скважину

Погружные винтовые насосы монтируются точно так же, как центробежные и любые другие. Они тоже имеют вытянутую цилиндрическую форму со всасывающим отверстием в нижней части, выходным патрубком и проушинами для троса в верхней.

Металлический трос удерживает устройство на заданном уровне, а питание к нему идет через электрический кабель. К выходному патрубку присоединяется шланг или труба, по которой вода подается наверх.

Инструкция по подключению и монтажу насоса:

• Соберите устройство и убедитесь в его работоспособности;
• Присоедините к патрубку напорный шланг и стяните его хомутами в нескольких местах по всей длине с кабелем, чтобы последний не провисал;
• Установите поплавковый выключатель, если он входит в комплект;
• Закрепите страховочный металлический трос. Это очень ответственный момент: если трос сорвется, достать насос из скважины, вытягивая его за кабель, будет проблематично и чревато поломкой;

Оборудование готово к погружению

Осторожно опустите агрегат в скважину на требуемую глубину, заранее сделав метку на шланге или кабеле;
Закрепите трос на оголовке скважины;
Подключите насос винтовой для скважины к электросети и проверьте его работу.

Устройство не должно вибрировать и издавать сильный шум или стук. Если это не так, значит, где-то вы допустили ошибку или существуют неполадки в самом механизме.

Правила эксплуатации шнекового насоса

Надежность работы приобретенного оборудования гарантируется в случае точного соблюдения норм и правил эксплуатации, отраженных в паспорте прибора:

• Параметры сети электропитания: 220 В ± 5-8%, 50 Гц. При перепадах значений, превышающих рекомендуемый интервал, установка должна подсоединяться к источнику только через регулятор напряжения.
• Температура перекачиваемой жидкости: +35…+40°С.
• Допустимое содержание твердых включений: 150 г/м³. Превышение нормы приведет к преждевременному износу оборудования или заклиниванию рабочего механизма.
• Глубина погружения, в зависимости от производителя, 50-80 м.
• Скорость охлаждающей жидкости, обтекающей корпус двигателя, не должна быть ниже 0,08 м/с.
• Не допускается работа агрегата без воды.
• Расстояние от дна скважины — не выше 1,0 м.
• Не разрешается эксплуатация трубопровода с диаметром ниже 25 мм.
• Количество рабочих пусков установки — не более 15 раз в час.
• Для уменьшения частоты включения агрегата рекомендуется добавить в комплект оборудования накопительную емкость и реле давления.
• Запрещается подвешивать насос на электрическом кабеле.
• Нельзя эксплуатировать установку при закрытом запорном кране, т. к. в этот момент не будет происходить охлаждение двигателя. В результате чего обмотка статора перегреется и оборудование выйдет из строя.
• Ремонт прибора и замену запчастей осуществлять только в специализированном сервисном центре.

Это интересно: Насосные станции для воды: выбираем бытовую автоматическую насосную станцию для дома и дачи

Обзор моделей от различных производителей

Выбирая оборудование для скважины обращают внимание не только на технические характеристики, но и на марку. Ведь большинство моделей отечественной и китайской продукции не отличаются высоким качеством и надежностью. Хотя и среди них есть неплохие бюджетные образцы

Хотя и среди них есть неплохие бюджетные образцы.

Смотрим видео о продукции Водолей:

Примером может служить насос скважинный винтовой Володей. Он относится к агрегатам погружного типа и применяется до подачи воды как из открытых водоемов и колодце, так и скважин. Однако с последними он может использоваться только если их внутренний диаметр составляет не менее 10 см.

Оборудование этой марки отличается компактностью и это при довольно высокой мощности. Оно крепится в скважине при помощи синтетического троса, поставляемого в комплекте с насосом. Он прекрасно справляется с обеспечением водой частного дома, а также систем полива.

Агрегат прост в эксплуатации, легко демонтируется и может использоваться даже для перекачки щелочи и кислот.

модели Беламос

Еще одна популярная модель винтового оборудования выпускается под маркой Беламос. Эти погружные винтовые насосы предназначены для подачи воды из скважин и шахтных колодцев и относятся к глубинным моделям.

Они достаточно мощные и способны обеспечить все необходимые потребности жильцов в воде. Корпус изделия устройства выполнен из нержавеющей стали. Агрегат оснащен надежной термозащитой, что позволяет двигателю безукоризненно работать продолжительное время без остановок.

Но все же лучшими считаются насосы зарубежных производителей. Одним из самых оптимальных можно назвать агрегат под маркой Unipump ECO VINT. Он способен обеспечивать хороший напор, имеет небольшую производительность и компактные габариты.

Смотрим видео о модели Unipump ECO VINT:

При работе оборудования отсутствует вибрация, что позволяет избежать попадания в водопровод механических включений, а также избежать разрушающего воздействия на конус фильтрации.Применение такой модели в собственном доме позволяет организовать полноценную систему водоснабжения.

Стоимость винтовых насосов

Оборудование для организации в загородном доме автономной системы водоснабжения имеет достаточно высокие цены. Но конечно у каждой модификации они отличны. Так самые примитивные агрегаты, такие как насос винтовой для скважин отечественного производства Малыш имеет цену всего 2 тысяч рублей, но и рассчитаны они на эксплуатацию в течение одного сезона.

Если же вы хотите, чтобы ваша система водоснабжения работала длительный период без поломок, то лучше выбирать пусть и дорогие, но зарубежные модели. Самые дешевые из них обойдутся в пределах 200 долларов, но и прослужат не менее 10-15 лет.

Владельцы винтовых насосов, сумевшие оценить все их возможности отмечают, что они обладают несколькими особенностями, которые и обусловили их широкую популярность. Это в первую очередь удобная конструкция. Такое оборудование очень простое в эксплуатации, к тому же ремонтные работы можно выполнять непосредственно в полевых условиях.

Также в отзывах можно прочесть, что ремонт насосов не требует из полной разборки, например, при замене подшипника с приводного вала. К тому же для этого не требуется какого-либо специального оборудования. И все ремонтные работы могут быть выполнены достаточно быстро, поскольку простой демонтаж обеспечен наличием в агрегате самозажимных муфт.

Смотрим видео, дельные советы специалиста по выбору:

Одним из наиболее часто упоминаемых в отзывах пользователей достоинств считается и отсутствие вибрации. Именно благодаря ему винтовые насосы имеют длительный срок службы, что и привело к их большой популярности.

Заключение

Каким требованиям должен отвечать насос для домашней скважины. Чаще всего от него требуется способность перекачивания воды, содержащей много механических примесей. Ведь если скважина выполнена в песчаном грунте, то поступающая с нее жидкость может содержать его. При использовании в этом случае вибрационного насоса, происходит утрамбовка пространства вокруг фильтра, следовательно, снижается дебет скважины.

В то время как применение винтового агрегата избавит вас от возможности возникновения таких последствий эксплуатации. Они могут работать с жидкостью имеющей загрязнение песком до 20 кг/м³ и считаются оптимальным вариантом для скважин, которые сильно песочат.

1. Насколько хорош фекальный насос Grundfos
2. Подбираем с умом насос фекальный для дачи
3. Критерии выбора насоса фекального с измельчителем
4. Производим чистку колодца дренажным насосом
5. Критерии выбора погружного насоса для грязной воды

Какие бывают виды?

Водяные аппараты делят на две категории:

1. Погружные.
2. Поверхностные.

Каждый из этих видов устройства работает по разной схеме. Их особенности:

Поверхностные

Ручные	Эффективен, если отсутствует потребность в непрерывном потоке струи. Нажатием на рычаг вода поднимается с глубины. За несколько нажатий можно быстро набрать ведро. Ручной насос для воды из скважины, имея простую схему, часто изготавливается своими руками.Состоит из поршня, цилиндра и двух клапанов (водяным или воздушным). Основным элементом является рычаг, который приводит в движение клапан. Он позволит сэкономить семейный бюджет, благодаря своей независимости от электричества. При этом проработает на абиссинке не меньше покупного. О том, как самому сделать ручной насос, можно узнать из подготовленного видеоматериала в этой статье
Самовсасывающие	Самовсасывающий имеет электропривод. Сам корпус не контактирует с жидкостью, и его необходимо скрывать от попадания дождя. Такие устройства с источником соединяются рукавом, или прокладываются трубы. Обязательное использовать обратный клапан. Слабым местом является отсутствие системы охлаждения.Конструкция имеет один блок управления на выключение/включение мотора. Чтобы не отвлекаться на процесс перекачки, нужно отдельно приобретать автоматику.В среднем они способны создать напор около 8 м. Для дома этого может оказаться недостаточным. Подобные установки используются при заполнении небольших емкостей
Эжекторные	Если глубина воды колеблется от 10 до 25 м, то используются аппарат, оснащенный эжектором. Под этим подразумевается то, что изготавливается второстепенный контур из трубы меньшего диаметра. По нему жидкость будет прокачиваться на большой скорости, что приведет к увеличению давления в подающей трубе. Как следствие, это положительно скажется на общем напоре воды в системе.Такое решение позволяет поднимать жидкость с большой глубины. Однако при этом производительность помпы падает. Среди минусов можно выделить тот факт, что при работе они шумные

Погружные

Центробежные	Центробежное устройство наиболее распространено. Имеет цилиндрическую форму, а внутри расположен электропривод. Крыльчатка турбины монтируется на ось. Ее вращение происходит во внутренней камере. Ее форма напоминает «улитку».Под воздействием вращения турбины в цилиндре возникает сила инерции. Вследствие этого на выходе патрубка образуется необходимый напор. Скважинный центробежный агрегат применяется реже, так как требует кропотливой работы при его подключении
Вибрационные	Погружные вибрационные помпы имеют простую конструкцию и отличаются высокой надежностью, и их можно использовать в скважине на дачном участке.Принцип его действия: через катушку проходящий ток вызывает протягивание якоря с некоторой частотностью. Внутри создается разрежение благодаря быстрому возвратно-поступательному движению данного механизма. За счет этого через установленные клапаны жидкость начинает попадать из источника в саму помпу.Якорь соединяется через шток поршнем и мембраной.Это устройство абсолютно лишено каких-либо вращательных узлов. Именно благодаря этому помпа представляет собой надежную и простую установку в обслуживании. Если грамотно осуществить подбор аппарата, то он будет способен создать водяной столб до 15 м и больше. Опускается вибрационный агрегат в шахту на веревке. Объясняется это его небольшим весом.Однако лучше всего эксплуатировать в колодцах, которые имеют защитные кольца, ведь механизм устройства очень чувствителен к попаданию песка
Винтовые	Глубинныы насосы этого вида не пользуются большим спросом. Он имеет две основные рабочие части. На валу электропривода зафиксирован ротор, имеющий спираль сложной формы. Вода проталкивается при вращении винта. Внутри устройства вода находится непрерывно. Благодаря этому в столбе поддерживается стабильное давление.Эти глубинные аппараты могут использоваться для вязкой технической жидкости и питьевой воды. Подобные артезианские насосы рассчитаны для источника до 60 м. Их непопулярность объясняется тем, что внутри помпы имеется большое количество узлов, часто ломающихся
Вихревые	Вихревой позволяет создавать на выходе значительный напор. Преимущество данных устройств сводится к его простоте, однако они отличаются достаточной мощностью и минимальным шумом. Но есть большой минус. Они требовательны к поднимаемой жидкости: если она имеет примеси, то помпа поломается. По этой причине вихревые погружные аппараты менее востребованные

Разновидности и основные технические характеристики

Среди насосов шнековых выделяют две категории. Основополагающим параметром такого разделения выступает рабочая глубина, на которой способны работать данные гидромашины. Так, в зависимости от этой характеристики различают:

• стандартные винтовые насосы;
• устройства глубинной категории.

Шнековый насос, относящийся к стандартной категории, используется для откачивания воды из колодцев или скважин, глубина которых не превышает 20–25 метров. Такие помпы часто применяются для обслуживания скважин с небольшим дебитом, бурение которых выполнено на водоносных слоях почв песчаного типа (скважины на песок). Поскольку с помощью винтового насоса можно откачивать жидкую среду с различной производительностью, сохраняя при этом стабильное давление создаваемого потока и не обращая внимания на содержание в составе воды песчаных включений, данное оборудование оптимально подходит для обслуживания скважин указанного типа.

Винтовой моноблочный насос с верхним расположением водозаборной части

Винтовой скважинный насос глубинной категории оснащается удлиненным шнеком, что определяет впечатляющие технические возможности такой гидромашины. Обладая высокой мощностью и надежностью, она может успешно обслуживать артезианские скважины, вода в которых располагается на глубине, доходящей до ста метров. Конечно, цена таких моделей значительно выше стоимости устройств стандартной категории, но во многих случаях, когда требуется обеспечить подачу воды из скважин значительной глубины, без подобного оборудования просто не обойтись.

Рассмотрим технические характеристики, которыми обладает скважинный винтовой насос, относящийся к моделям средней ценовой категории:

• производительность, показывающая, какой объем жидкой среды насос способен перекачать в единицу времени, – 1500–2000 л/час;
• напор создаваемого потока жидкости – 40–60 метров водяного столба;
• температура, которой может обладать перекачиваемая жидкая среда, – от +5 до +40°С;
• размер частичек нерастворимых твердых включений, которые могут содержаться в перекачиваемой воде, – 2–2,5 мм;
• мощность электродвигателя, приводящего во вращение ротор и шнек, – 1–1,5 кВт.

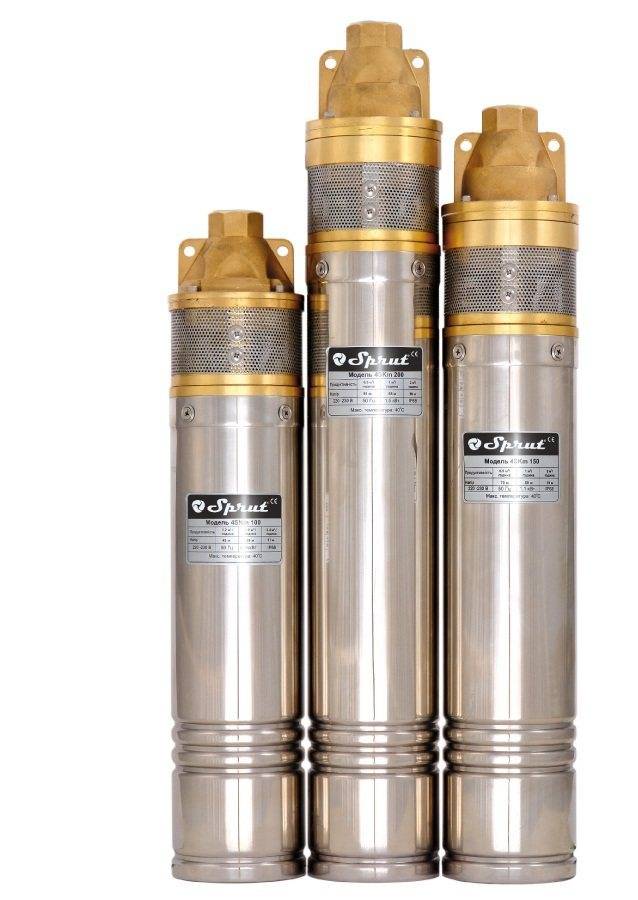

Линейка винтовых насосов Sprut

Большинство моделей шнековых насосов средней ценовой категории, которые часто применяются для оснащения бытовых автономных систем водоснабжения, могут работать от электрической сети с напряжением 220 В.

Шнековые помпы промышленного назначения отличаются более впечатляющими техническими характеристиками. В частности, такие устройства без ущерба для своего технического состояния могут успешно перекачивать жидкие среды, температура которых значительно превышает вышеуказанные значения. Кроме того, промышленные насосы винтового типа в состоянии работать с жидкими средами, содержащими в своем составе нерастворимые твердые включения, размер частиц которых превышает 2–2,5 мм.

Скважинный шнековый насос для артезианских водозаборов

Основная часть корпусных деталей насосов скважинных винтового типа изготавливается из нержавеющей стали, отдельные элементы – из прочного пластика. Для герметизации элементов внутренней конструкции таких гидромашин используются прокладки, изготовленные из резины и силикона.

Поскольку движущиеся элементы внутренней конструкции шнековых насосов постоянно контактируют с перекачиваемой жидкой средой, они не нуждаются в обеспечении дополнительного охлаждения.

Недостатки насосов с винтами

Выполняя анализ винтовых насосов, нужно подходить дифференцированно к этому вопросу, т. к. некоторые достоинства и недостатки зависят от выбранной модели и условий эксплуатации.

Винтовой насос для скважины.

По совокупности для всех шнековых конструкций необходимо отметить следующие замечания:

1. Невозможность работы в режиме холостого хода. Эта проблема появляется только при снижении бюджета скважины.
2. Невысокий КПД. Показатели для разных моделей колеблются в пределах 50-70%.
3. Нерегулируемый объем подачи ресурса.
4. Высокая или низкая цена. Однозначно отнестись к этим показателям сложно. Бюджетные устройства отличаются повышенным износом соприкасающихся поверхностей, перегревом и коротким сроком эксплуатации. Мощное оборудование хорошего качества будет стоить сравнительно дороже.

Устройство глубинного насоса для скважины – особенности конструкции агрегата

Конструкция бытовых глубинных насосов может быть разной. Все зависит от типа мотора, принципа действия и параметров агрегатов. Каждый погружной глубинный насос состоит из двух основных частей – встроенного или наружного мотора, и насосного многоступенчатого узла.

Встроенный мотор, как правило, размещен в нижней части насоса – это защищает двигатель от контакта с водой. Над двигателем находится приводной вал агрегата, колесные направляющие и специальные отводы в форме лопастей. В зависимости от типа скважинного глубинного насоса, он может оборудоваться дополнительными запчастями. В устройство вибрационного насоса, помимо мотора и вала, также входит специальный стакан и вибратор, создающий необходимое для работы высокое давление. Сам вибратор состоит из якоря, регулирующих шайб и резинового амортизатора. Последний во время работы насоса сжимается, создавая, тем самым, необходимые для забора воды условия. Все элементы вибрационного насоса расположены в прочном корпусе.

Еще один тип глубинных водяных насосов – центробежные агрегаты, немного сложнее по своей конструкции, и более долговечные при эксплуатации. Именно из-за этого большинство покупателей предпочитают именно это глубинно-насосное оборудование. Основную роль в таком устройстве играет лопаточный отвод, закрепленный на двигателе агрегата. Насосы этого типа почти не перегреваются за счет того, что подшипники внутри его конструкции охлаждаются посредством контакта с откачиваемой водой. Большинство центробежных насосов снабжаются встроенной автоматикой, защищающей оборудование от работы на «сухом ходу» и перепадов напряжения в электросети дома. Все элементы центробежного насоса расположены в прочном герметичном корпусе из нержавеющей стали.

1 Особенности и назначение

Современные скважинные насосы могут быть поверхностными и погружными. В первом случае мы рассматриваем мощный насос с ротором, который занимается подкачкой воды посредством ее всасывания через рабочую камеру. Эти устройства не отличаются излишней производительностью и способны поднимать воду на глубине до 10 метров.

Погружные модели насосов – это специальное оборудование, которое качает воду, находясь непосредственно в скважине или колодце. Их погружают под толщу воды и оставляют там на все время эксплуатации. Погружные модели намного мощнее и производительнее своих поверхностных аналогов.

Они способны работать на серьезной глубине и выдавать напор от 50 метров водяного столба. Отзывы от пользователей также говорят о том, что погружные насосы со своими задачами справляются намного лучше, хотя и стоят они дороже.

Винтовой скважинный насос как раз относится к погружным насосам, что занимаются перекачкой воды из скважины. Винтовым его называют из-за того, что главным рабочим механизмом в нем является «Архимедов винт». Это довольно важный нюанс, так как почти все погружные модели для перекачки воды оборудуются центробежными элементами.

Центробежные насосы качают воду за счет вращения колеса или крупной крыльчатки. Их вращение провоцирует нагнетание жидкости и создание завихрений в рабочей камере.

Винтовые насосы, наоборот, в качестве рабочего элемента используют протяжный винт или шнек. Шнековые системы нагнетания воды позволяют применять их в скважинах с высоким уровнем загрязнения.

Это объясняется тем, что шнековые винты практически не реагируют на наличие в разрабатываемой жидкости песка или мелких отходов. Конструкция шнека попросту не дает возможность песку забиваться где-то или блокировать работу насоса.

Шнеки для погружных винтовых насосов, из нержавеющей стали

Стоит заметить, что только шнековые погружные насосы способны похвастаться такой особенностью. Центробежные модели же, наоборот, с загрязненной даже мелким песком водой работать не могут. Они быстро засоряются и выходят из строя.

Здесь есть один интересный нюанс. В отличие от других типов скважинных насосов, шнековые модели при увеличении скорости вращения ротора, наращивают только свою производительность. Давление же на выходе находится в стабильном положении и практически не меняется.

Такой нюанс делает шнековые насосные станции пригодными не только для перекачки чистой или грязной воды, но также и для работы в промышленности. Например, при откачке нефти, масел, производственных жидкостей и т.д.

Сам по себе шнек довольно протяжен. Чем длиннее его винт, тем он производительнее. В почти всех современных насосах монтируют один винт. В некоторых моделях их два или больше, но такое встречается редко.

Продолговатая форма винта делает его идеальным решением именно для скважинных насосов, так как они сами по себе имеют форму удлиненной капсулы.

С помощью шнека разработчикам удается создать достаточно мощные, и в то же время компактные по своему диаметру образцы. Если вы видите скважинный погружной насос диаметром до 120 мм, то это наверняка шнековый образец.

Например, харьковский разработчик насосного оборудования предоставляет свою линейку товаров Водомет БЦПЭ 0,32, которые в диаметре имеет всего 80-100 мм. В них используется шнековый принцип нагнетания жидкости.

Критерии выбора

Для приобретения подходящего оборудования следует учитывать основные критерии отбора. Неправильно подобранное оборудование чаще выходит из строя, а также из-за технических ограничений неспособно выполнить все поставленные перед ним задачи.

При покупке важно обратить внимание на такие характеристики:

Мощность и производительность. От этого параметра зависит, сможет ли насос обеспечить в нужном объеме систему водоснабжения. Если ранее опыта не было, лучше проконсультироваться с сотрудниками коммунального предприятия или водоканала.
Фирма-производитель. Лучше воздержаться от покупки насоса сомнительного качества от неизвестного производителя. Надежные импортные насосы стоят дорого. Однако, не стоит недооценивать российскую продукцию. Растет популярность насосных станций харьковского завода Промэлектро, а также российских агрегатов Водолей.
Глубина скважины. Этот показатель, пожалуй, самый весомый при выборе оборудования для водоснабжения. Чем больше глубина залегания жидкостей, тем мощнее требуется оборудование

Помимо этого, важно учесть расстояние от входа в распределитель до водозабора. 10 м горизонтального участка приравниваются к 1 м подъема из глубин.
Стоимость варьируется в широких пределах и зависит от особенностей конфигурации модели

Экономить при проведении водоснабжения и канализации не рекомендуется, поскольку дешевые насосы сомнительного качества быстро выходят из строя, а их ремонт неизбежно требует дополнительных расходов.
