трубы из сшитого полиэтилена для холодного и горячего водоснабжения

Трубы из полипропилена (ПП)

Полипропилен представляет собой полиолефиновый термопласт, отличающийся высокой эластичностью и химической стойкостью. Трубы из этого материала могут быть однослойными или многослойными (армированными). Армирование повышает прочностные параметры трубы и таким образом расширяет сферу её применения.

Полипропиленовая труба для систем отопления.

Однослойные ПП трубы.

Существует четыре типа таких труб:

1. Труба РРН – применяется в промышленности для систем холодного водоснабжения, канализации, дренажа и вентиляции. Они хорошо выносят повышенное давление и в то же время не выдерживают повышенных температур.
2. Труба РРВ – применяется для трубопроводов холодного водоснабжения, канализации, напольных систем отопления и производства ударопрочных фитингов. Они более устойчивы к повышенным температурам, чем трубы РРН.
3. Труба PPR – наиболее универсальный представитель ПП труб, обладающий не только механической прочностью, но и повышенной термостойкостью, что позволяет применять их, помимо прочего, в системах водяного отопления.
4. Труба PPs – применяется в различных системах, работающих в пожароопасных условиях и при повышенных температурах окружающей среды.

Проанализировав характеристики перечисленных типов ПП труб, легко понять, что для систем отопления подходят только трубы PPR или PPs (последний тип менее актуален, т.к. нет смысла переплачивать за повышенную термостойкость).

Многослойные ПП трубы

Армирование придаёт ПП трубам дополнительные положительные качества по сравнению с однослойными аналогами, а именно, увеличенную прочность и пониженный коэффициент относительного удлинения. Существует три типа таких труб:

Армированная алюминиевой фольгой пластиковая труба для отопления.

1. Труба, армированная алюминиевой фольгой.
2. Труба, армированная композитом или полиэтиленом.
3. Труба, армированная стекловолокном.

Важнейшими параметрами ПП труб, которые следует учитывать при их использовании для системы отопления, являются расчётное давление и максимальная рабочая температура. Эти параметры отражены в соответствующей маркировке, как показано в нижеприведённой таблице.

Тип трубы Параметр	PN 10	PN 16	PN 20	PN 25 (армиро- ванная)
Расчётное давление при 20°C, бар	10	16	20	25
Макс. рабочая температура, °C	45	60	95	95

Полипропиленовая труба со стекловолокном.

Следует иметь в виду, что расчётное давления указано для температуры 20°C. При приближении температуры к максимальному значению этот показатель резко снижается. Так, если при 20°C труба PN 20 выдерживает 20 бар, то при t = 95°C она может не выдержать и 10 бар. В этой связи применять ПП трубы ниже PN 20 для целей отопления не рекомендуется. Идеальным вариантом всё же будет PN 25, причём не столько из-за прочности (давление в отопительных системах очень редко превышает 6 бар), сколько из-за низкого относительного удлинения, достигаемого за счёт армирования. Также следует отметить, что допускается непродолжительное превышение предельной температуры на 15-20%.

Вообще ПП трубы выпускаются диаметром от 16 до 1200 мм (имеется в виду наружный диаметр, принятый для маркировки пластиковых труб для отопления), однако для отопительных систем диаметры ограничены диапазоном 20 – 40 мм, а самыми ходовыми являются диаметры 20, 25 и 32 мм. Существуют формулы для расчёта нужных диаметров, однако для подавляющего большинства малоэтажных зданий и частных домов применяется простой принцип: для разводки считается достаточным 20 мм, для стояков – 32 мм.

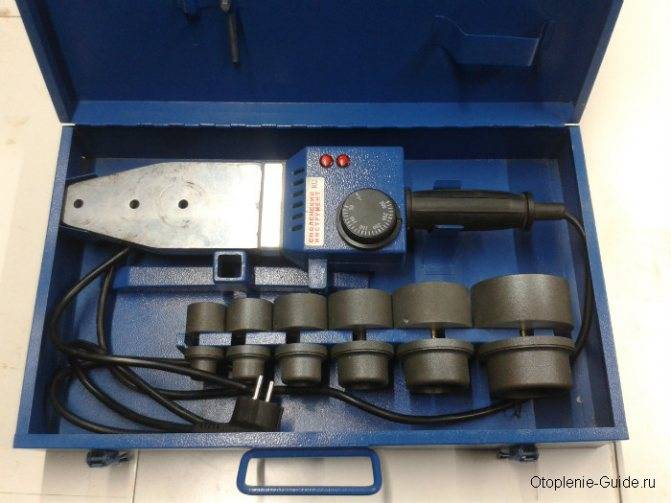

Паяльник для полипропиленовых труб.

Монтаж ПП труб не представляет особых трудностей: они соединяются с фитингами путём сварки при помощи специального паяльника.

Способы сшивания полиэтиленовых труб

На сегодня известны уже несколько способов сшивания полиэтилена:

• Пероксидная технология – в производственном процессе на стадии нагревания в полиэтилен добавляют пероксиды
• Силановый способ – обработка жидкостью, в состав которой входят силан и катализаторы. Самый распространённый вариант ПЭ-С, качество сшивки молекулярных цепочек между собой более 65%
• Электронный – кристаллическая решетка полиэтилена подвергается бомбардировке электронами, в результате чего в ней образуются свободные пары, которые связываются между собой. Самый сложный и дорогостоящий способ, но и наиболее эффективный – практически 100% сшитие цепочек молекул в трехмерную сетку.
• Азотный способ – из-за низких показателей прочности в настоящее время не используется.

В маркировании способ сшивки отображается маленькими английскими буквами. Например, PE-Xa или PE-Xb.

Кстати, почему сразу не проставлена маркировка к вариантам получения сшитого ПЭ? Ранее была строгая классификация, но потом немцы выпустили трубу с маркировкой соответствующей бомбардировке электронами, но на самом деле получали сшитый полиэтилен силановым способом, и добавили к ней ещё одну литеру. Вроде как их личная заводская классификация. Конкуренция, однако – отрасль еще молодая и каждый выживает как может. Эстафету персональных наименований подхватили и началась маленькая чехарда. Но в ней можно разобраться. Необходимо тщательно изучать не только маркирование, но и сопроводительную техническую документацию. Именно в ней, производитель обязан прямым текстом указать способ сшивки полиэтилена, вне зависимости от его лично придуманной производственной маркировки.

Назначение ПЭ-С труб:

1. Отопительная система
2. Подача горячей воды
3. Обустройство теплых полов

Области, в которых применяют трубы из данного материала

Для водопроводных систем широко применяют полиэтиленовые трубы. Главным их качеством считается легкость монтажа, прочность, высокая износостойкость. К недостаткам относят неустойчивость к высоким показателям температуры, максимальное значение воды внутри системы должно быть равно сорока пяти градусам, иначе трубы деформируются.

Устраняя этот недостаток, изобрели новый материал – сшитый полиэтилен, который именуется в международной документации, как РЕХ.

Сшитый полиэтилен можно применять во многих сферах:

1.водоснабжении.

2.газовые сети.

3.дренажные системы.

4.отопление.

5.оборудование теплых водяных полов.

Свойство терпеть высокие температуры определяет главную сферу применения: водопровод с горячей водой. Трубы холодной воды дешевле устанавливать из других видов пластика, но если требуется провести наиболее качественный монтаж системы, то можно использовать трубы с маркировкой РЕХ.

Справка! Изделия из полиэтилена выпускают бухтами в двести, четыреста либо шестьсот метров. На трубах имеется шкала, по которой можно отмерить нужную длину и легко отрезать.

Достоинства и недостатки

При выборе материалов для монтажа отопительной системы важно взвесить все достоинства и недостатки предлагаемых рынком трубных материалов. В сравнении с классическим металлом, в пользу полимерных труб говорит их цена, устойчивость к коррозии и легкость монтажа. Достоинства:

Достоинства:

• Высокая эластичность не позволит трубе лопнуть, даже если система перемерзнет наполненной водой.
• Вес трубы составляет от 1 до 1,5 кг на погонный метр, что делает транспортировку легкой, а монтаж удобным.
• Идеально выдерживают нагрузки индивидуального водяного отопления. Температура в 95 градусов и небольшое давление позволят вашей системе бесперебойно работать более 50 лет.
• Гладкость внутренней стенки защищает систему от образования накипи и отложений взвешенных частиц. Это значит, что трубы отопления не засорятся со временем.
• Гибкость и высокая эластичность позволяют монтировать систему «теплый пол» без применения фитингов. Это удешевляет монтаж и позволяет сохранить первоначальную целостность трубопровода, что является основным условием для закрытых систем отопления.
• Устойчивость к коррозии.
• Устойчивость к перепадам давления в пределах 10 атм.

К недостаткам относят:

Быстрое разрушение материала при воздействии солнечных лучей. Способность полиэтилена пропускать атмосферный кислород сквозь стенки, что в разы увеличивает скорость разрушения металлических частей трубопровода. Жесткая вода способна со временем забить просвет труб отопления. Для предотвращения такого загрязнения на входе рекомендовано устанавливать минеральные фильтры

Особенно важно это для горячего водоснабжения. Для системы отопления достаточно ее заполнять смягченной, очищенной водой

Высокую цену труб большого диаметра.

Как производят полиэтиленовые трубы PEX

Конструктивные особенности: Трубы поставляются в бухтах и отрезками

Область применения: для хозяйственно-питьевого водоснабжения

Примечание: черного цвета, с синими продольными полосами, с пометровой разметкой.

— цена указана за 1м

Полиэтиленовые трубы приобретают всё большую популярность. На сегодняшний день они уже используются во многих сферах промышленного производства и народного хозяйства. Имея ряд преимуществ, они позволяют осуществлять работы по прокладке трубопроводов в более сжатые сроки. Купить трубы полиэтиленовые можно у нас.

Мы предлагаем качественные материалы оптом и в розницу. В нашем ассортименте вы найдете конструкции необходимого диаметра и длины для создания эффективной системы хозяйственно-питьевого водоснабжения. Все представленные у нас материалы предоставляются проверенным и надежным производителем. Качественная труба полиэтиленовая, цена которой доступна для каждого, отличается небольшим весом и долговечностью. Она совершенно не боится коррозии, неподвержена окислению и прекрасно сопротивляется осаждению солей на стенках.

Обращайтесь, и мы обеспечим оперативную и профессиональную доставку всего заказанного товара по Москве и Московской области. Труба полиэтиленовая, цена которой приятно удивит, всегда доступна в больших объёмах.

Преимущества

У пластиковых труб не бывает проблем с коррозией – и это главное их преимущество перед, например, стальными трубами. Если же сравнивать с нержавеющими или медными трубами, которые тоже славятся своей долговечностью, то пластиковые намного выигрывают в цене.

Гладкая внутренняя поверхность обеспечивает хорошую скорость движения воды в водопроводе, трубы не обрастают накипью и отложениям.

А значит, с годами не меняется пропускная способность и эффективность трубопровода, ведь просвет остаётся того же диаметра.

Ещё один фактор в пользу пластика – простота их монтажа. Трубы лёгкие, поэтому их можно привезти на семейном автомобиле и самостоятельно разгрузить. Для соединений используются фитинги или паяльник, освоить работу с которым, несложно даже для непрофессионалов строительного дела.

Цена, коррозийная устойчивость, срок службы в полвека и простота монтажа, сделали пластиковые трубы народным товаром!

Виды PEXАУ труб

Фото 2. Универсальная труба из полиэтилена Рехау Pautitan flex, подходит для любого типа отопления.

Специализированные – имеют узкую область применения. Предназначаются для определённого типа трубопроводов, например, только для холодного водоснабжения или индивидуального отопления.

В зависимости от условий применения, в трубах отопления из сшитого полиэтилена используют воду или незамерзающие жидкости — антифризы.

В стандартном режиме трубы отопления работают при предельной температуре до 95° C и давлении до 10 Атм. В аварийной ситуации они выдерживают температурные скачки до 110° C с двукратным повышением давления.

Метод сшивки труб

Сшивка полиэтилена для изготовления труб осуществляется несколькими методами:

1. Пероксидным способом. В процессе нагревания полимерных гранул в состав вводится пероксид водорода. Уровень сшивки материала доходит до 85 %. Полученные изделия имеют маркировку РЕ-Ха.
2. Силановым методом. Материал обрабатывается химическим раствором, содержащим катализаторы и органический силанид. Процент сшитых молекул составляет 70 %. Маркируются такие трубы аббревиатурой РЕ-Хb.
3. По технологии электронно-лучевого облучения. Для образования боковых связей между молекулами кристаллической решетки полиэтилена готовые изделия подвергаются радиационному облучению. Трубы такого типа имеют название РЕ-Хс.

Характеристики полиэтиленовых труб

Технические характеристики полиэтиленовых труб различаются, в зависимости от степени сшивки, количества слоёв, и даже от компании-производителя, так как изготовление может производиться по разным технологиям.

Для примера приведём ряд эксплуатационных характеристик универсальной многослойной РЕХ-трубы серии «Rautitan Stabil» от лидера мировых производителей, германской компании «Рехау»:

• Рекомендованная область применения: «горячие» трубопроводы и отопительные системы.
• Материал изготовления – сшитый ПЭ с алюминиевой антидиффузионной прослойкой.
• Класс огнестойкости – В-2.
• Эксплуатационное давление в системе – 10 атмосфер.
• Ассортимент внешних диаметров – от 16мм до 63мм.
• Цвет – серебристый.

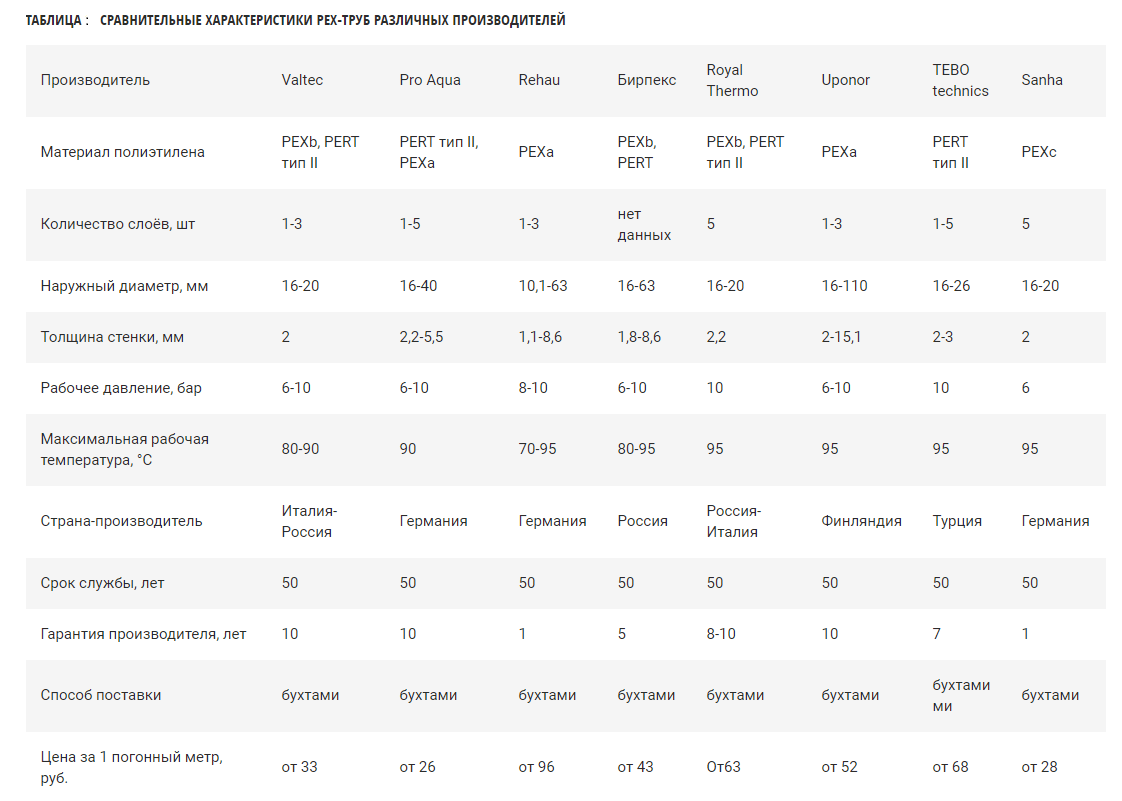

Сравнить технические характеристики РЕХ-полиэтилена с прочими полимерными материалами, используемыми для изготовления водопроводных труб, возможно при помощи нижеприведённой таблице.

Рассмотрим характеристики

Что собой представляет сшитый полиэтилен? Сырьем для производства этого материала является газ этилен. Его химическая формула С2Н4, в ней присутствуют две молекулы углерода и четыре – водорода. Структурно углеродные составляющие имеют две связи, а водород – одну. Молекулы С соединяются между собой и каждая из них образует связь с двумя корпускулами водорода. При этом один из контактов С = С прочнее второго.

При определенных условиях более слабая связь разрывается, образуя свободную валентность. Она реализует себя в соединении с таким же местом другой молекулы. В результате частички этилена образуют длинные цепочки.

А когда они начинают соединяться между собой, происходит образование макромолекул, что и называется сшивкой, а материал уже называется сшитым полиэтиленом. Процесс можно сравнить с формированием кристаллической решетки, хотя материал является аморфным.

Процесс полимеризации происходит при различных условиях, основными являются:

• высокая температура;
• повышенное давление;
• радиационное облучение.

Полиэтилен – термопластичный материал, обладающий следующими свойствами:

1. Непрозрачностью при значительной толщине слоя.
2. Способностью к кристаллизации в интервале температур от – 60 до -270 градусов.
3. Несмачиваемостью водой.
4. При нормальных условиях материал нерастворим в органических растворителях.
5. При температуре от 80 градусов способен к набуханию при воздействии ароматических углеводородов и производных от галогенов с последующим растворением.
6. Полиэтилен устойчив к воздействию щелочей, кислот и солей. При температуре более 60 градусов легко может разрушаться воздействием азотной или серной кислоты.
7. Обработка поверхности активными окислителями поверхность становится смачиваемой, что позволяет применять к материалам из полиэтилена склеивание.

Смотреть видео

Из всех пластиков полиэтилен нашел наибольшую область применения для изготовления трубной продукции для водоснабжения экструзионным или литьевым способом. Способ производства прессованием применяется для размеров от 6 до 300 миллиметров, при этом имеется возможность формировать изделия в бухты, наматывая на катушку.

Трубы больших диаметров (до 1300 миллиметров) производятся методом центробежного литья. При этом в литьевую машину загружается гранулированный материал, разогревается до нужной температуры.

Барабану придается вращение по оси. Центробежная сила при этом равномерно распределяет массу расплава по стенкам барабана и, остывая, формирует изделие.

Характеристики полиэтилена позволяют использовать продукцию из него для самых различных целей.

Проверка герметичности

После окончания работ необходимо проверить соединения на прочность. Предполагается, что в систему подается вода под давлением, превышающим рабочее в полтора раза. Тестирование проводится минимум полчаса, за это время не должно быть зафиксировано ни протеканий, ни снижения давления.

Возможно проведение теста с использованием инертных газов и сжатого воздуха. Такая опрессовка проводится на неотапливаемых объектах, в системах, которые по факту не заполняются питьевой водой, в трубопроводах, где не предусмотрен слив воды. Такой метод можно считать в большей мере промышленным.

У каждого способа монтажа есть свои сторонники, однако профилактический осмотр необходим при любом из них. Рекомендуемый срок и периодичность осмотров — не реже одного раза в год. Некоторые эксперты советуют делать это как можно чаще, особенно в случаях, когда есть подозрения в нарушении герметичности.

Сшитый полиэтилен в строительстве — свойства труб и других изделий

В последнее время широкое распространение в строительстве получил такой пластик, как сшитый полиэтилен (PE-X). Особенно хорошо себя зарекомендовали трубы, выполненные из этого материала. В то же время далеко не все знают, что он вообще собой представляет, поэтому предлагаю подробно ознакомиться с его особенностями, а также эксплуатационными качествами PE-X труб.

Трубы из сшитого полиэтилена обладают уникальными свойствами

Что представляет собой материал

PE-X представляет собой полимер этилена, обладающий модифицированной структурой молекулярных связей, т.е. его молекулы сшиты поперечно. Сшивкой называется связывание звеньев молекул в трехмерную широкоячеистую сетку, в результате чего образуются поперечные связи.

Но, не будем вдаваться в подробности химии. Все что вам надо знать о сшитом полиэтилене — это то, что он обладает наиболее высокой плотностью в сравнении с другими полиэтиленами. Соответственно, его технические характеристики наиболее высокие.

Основные свойства

PE-X нельзя назвать идеальным пластиком, так как он имеет свои плюсы и минусы. Но, как вы далее можете заметить сами, положительных качеств у него больше.

PE-X не боится низких температур

Достоинства. Благодаря укрепленной структуре, этот материал более прочный, чем обычный полиэтилен, и имеет более высокую температуру плавления — около 200 градусов. Правда, при температуре 150 градусов материал начинает размягчаться.

Также можно выделит и некоторые другие его положительные качества:

• Прочность на разрыв. Этот показатель в несколько раз выше, чем у обычного полиэтилена. Причем растяжение на разрыв находится в пределах 350-800 %, т.е. материал может растягиваться, сохраняя свою прочность,
• Морозостойкость. Сохраняет свои механические свойства при температуре до -50 градусов. Благодаря этому и вышеописанному качеству, трубы из сшитого полиэтилена не боятся заморозки. Даже если они замерзают и деформируются (раздуваются), после оттаивания возвращают себе форму,

PE-X обладает «памятью» формы

• Химическая и биологическая стойкость. Изделия из PE-X устойчивы к химическим реагентам и не подвержены воздействию негативных биологических факторов,
• Экологичность. Материал не выделяет в окружающую среду вредных веществ. Поэтому трубы из PE-X используют как для отопления и всевозможных технических трубопроводов, так и для питьевой воды.

Трубы из сшитого полиэтилена часто применяют для систем отопления «теплый пол»

Недостатки:

• Неустойчивость к УФ излучению. Под воздействием солнечных лучей материал постепенно начинает разрушаться, как и любые другие полиэтилены,
• Неустойчивость к кислороду. Кислород, при проникновении в структуру материала, оказывает на него негативное воздействие.

Чтобы защитить изделия из сшитого полиэтилена от негативных воздействий окружающей среды, их можно покрыть оболочкой из других материалов.

Материал применяется в качестве изоляции для кабелей

Область применения

Из сшитого полиэтилена чаще всего изготавливается следующая продукция:

• Всевозможные трубы для разных целей,
• Изоляция для кабелей,
• Элементы различных изделий конструкционного назначения.

PE-X, несмотря на наличие антипиренов в составе, все же горит. Поэтому внутренняя прокладка кабеля с изоляцией из сшитого полиэтилена должна осуществляться в кабель-канале из негорючих материалов.

В быту люди чаще всего сталкиваются с шитым полиэтиленом именно в виде труб, о которых вкратце поговорим ниже.

PE-X трубы применяются для систем полива

Несколько слов о трубах

Как я уже говорил, трубы из сшитого полиэтилена применяют для самых разных целей. Соответственно, их диаметры тоже бывают разными – от 10 до 250 мм. Благодаря морозостойкости, пластичности и эластичности, они отлично подходят трубопроводов, которые не защищены от замерзания.

Чтобы водопровод не боялся заморозки, все фитинги (тройники, муфты, поворотные детали и пр.) должны быть качественными, выполненными из стали или прочных сплавов.

Поэтому особой популярностью эти изделия пользуются у дачников, так как с их помощью прокладывают трубопроводы для полива. Кроме того, благодаря пластичности и эластичности трубы отлично подходят для теплого пола.

Еще один плюс заключается в том, что они продаются в бухтах. Это упрощает не только транспортировку, но и монтаж труб, так как уменьшается количество соединений.

На фото — качественные PE-X трубы от польского производителя KAN

Ниже приведена стоимость труб из PE-X от некоторых известных производителей:

Сшитый полиэтилен в строительстве Что такое сшитый полиэтилен? Читайте о характеристиках труб и других изделий в статье

Что лучше — полиэтилен или металлопластик

Сшитый полиэтилен тоже может считаться металлопластиком, если одна из его прослоек является алюминиевой фольгой, которая выполняет две функции. Основная — армирование, то есть увеличение прочности. Также этот слой не допускает контакта полиэтилена с кислородом, который воздействует на него не лучшим образом.

Выбирая материал, следует руководствоваться практическими соображениями, которые не противопоставляют полиэтилен и металлопластик, а призывают использовать тот или иной материал в соответствии с его назначением.

Для того, чтобы разобраться в назначении, стоит обратить внимание на особенности обоих вариантов. Металлопластик:

Металлопластик:

• подвержен расслоению, для него нежелательны температурные перепады;
• не эластичен, замерзшая внутри вода может его порвать;
• подвержен заломам.

Исходя из этого, не желательно применять металлопластиковые трубы, например, при обустройстве теплого пола или системы полива приусадебного участка, которая не демонтируется на зиму. Часто применяется для радиаторного отопления.

Полиэтилен:

• менее прочен на разрыв;
• боится прямых солнечных лучей;
• эластичен, может расширяться и снова принимать исходную форму;
• выдерживает температуру до 95 градусов Цельсия.

Нежелательно использовать изделия в закрытых системах. Это может привести, например, к тому, что уложенный поверх слой штукатурки начнет трескаться. В то же время такой материал рекомендован для обустройства теплых полов, использования в системах горячего водоснабжения и обогрева.

Характерные особенности материала

Чтобы увеличить прочность сшитого полиэтилена его подвергают специальной обработке. Создается высокое давление, при котором молекулы начинают соединяться между собой, образуя очень прочные связи, похожие на поперечные линии. Эту «сшивку» можно выполнить  разными способами:

1. Полиэтилен облучают электронами, создаваемыми электромагнитными полями.
2. Материал обрабатывается пероксидами.
3. Для обработки пользуются соединениями азота.

Применение таких технологических операций помогло значительно увеличить прочностные показатели. Трубы марки «РЕХ» получили высокую термоустойчивость. Такие свойства дали возможность использовать сшитый полиэтилен в разных целях:

• в создании центрального отопления;
• в водоснабжении;
• в радиаторных отопительных системах;
• в теплом полу.

Самым высоким качеством отличаются изделия, созданные с использованием пероксидов. Для применения сшитых полиэтиленовых труб необходимо знать некоторые условия:

1. Рабочая температура должна быть ниже 90 градусов.
2. В случае особых непредвиденных обстоятельств, сшитые трубы способны выдержать 100 градусов, но не очень долго.
3. Давление системы, если температура теплоносителя достигает 90 градусов, не может быть выше 10 бар.
4. Если температура находится в диапазоне от 0 до 25 градусов, то давление системы выдерживается в пределах 25 бар.

Одним из недостатков этого материала считается высокий показатель кислородной проницаемости. Поэтому такие без покрытия сшитые трубы запрещается устанавливать в отопительных установках закрытого типа. Для монтажа в таких условиях их покрывают слоем из поливинилэтилена. Иногда они армируются алюминиевой фольгой.

Фитинги используются для соединения таких полиэтиленовых сшитых труб. Причем материалом для них может быть:

• бронза;
• латунь;
• пластик.

Самыми качественными, проверенными временем, являются полимерные детали.

Соединение сшитых труб должно выполняться в определенной последовательности:

1. Торец развальцовывается специальным инструментом, для получения большего сечения.
2. В это отверстие вставляется фитинговый штуцер.
3. Чтобы увеличить прочность соединения, натяжная гильза должна заходить на трубу по прессовой посадке.

Применение такой технологии дает возможность в несколько раз увеличить надежность и срок эксплуатации сшитых полиэтиленовых трубопроводов.
