Установка арматуры сливного бачка унитаза в три этапа своими руками- Обзор +Видео

Виды сливных механизмов

Простым вариантом механизма слива можно назвать старый образец «груши». Своей формой он напоминает вантуз. Вода постоянно давит на сливной сифон, плотно перекрывая отверстие внизу бачка.

Самыми распространенными считаются системы с одной кнопкой, а также двухрежимные механизмы. Сдвоенная кнопка позволяет осуществлять два режима эксплуатации:

обычный – слив всего объема бачка;
половинный – слив части воды.

Эти механизмы экономичны и расходуют значительно меньшее количество воды в сутки. Однако есть и недостаток – сложность конструкции. Такой механизм будет капризным в обслуживании. Запчасти будут дороже элементов для одной кнопки. Также многие владельцы подчеркивают частое возникновение неисправностей.

Устройство и работа сливных бачков

Все сливные бачки имеют схожую конструкцию. Различие состоит только в механизме пуска воды.

Конструктивно бачок унитаза с кнопкой или двумя кнопками, а также с рычагом слива можно представить в виде набора взаимодействующих узлов:

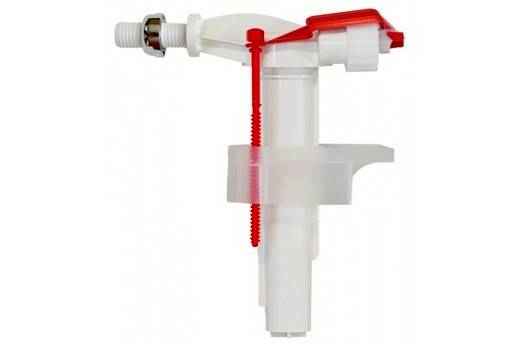

Наливной клапан. Он отвечает за поддержание уровня воды на определенном уровне. Руководит работой клапана пустотелый поплавок. Когда вода поднимется на нужный уровень, поплавок перекрывает канал подачи воды в бачок;
Пластиковый поплавок, закрепленный на наливном клапане. Работает по принципу коромысла, поднимаясь при наполнении бачка;
Сливной клапан, имеющий систему перелива. Современные варианты бачков предполагают управление данным клапаном посредством нажатия кнопки. При ручном управлении сливом старого образца достаточно потянуть за рычаг или цепочку для пуска воды в унитаз;
Перелив является обязательным компонентом бачка. Он регулируется по высоте, благодаря чему устанавливается предельный уровень воды. При превышении этого уровня вода перетекает по переливной трубке в канализацию, не выливаясь наружу через его стенки.

Основные элементы конструкции и принцип работы механизма одни и те же для всех видов сливных бачков, отличается лишь их выполнение

Бачок с механическим спуском воды работает очень просто. Вода поступает в него через наливной клапан при опущенном положении поплавка. После достижения строго определенного уровня поплавок перекрывает подачу воды. Управление сливом осуществляется вручную. Если бачок оборудован кнопками, то сливается вода после нажатия на них. При этом сливной клапан частично или полностью открывается, пропуская воду в унитаз. Поплавок опускается, приоткрывая наливной клапан.

Строение сливного бачка унитаза с двумя кнопками немного сложнее, но пользоваться таким бачком можно более экономно. Если нажать на одну из кнопок, происходит частичный слив воды. Полный же слив происходит при нажатии второй кнопки.

Все чаще можно встретить новые виды бачков, имеющие нижнее подключение водной магистрали. Устанавливать их целесообразно, если использование бокового подключения невозможно по причине нехватки места. Основным отличием такого бачка является наличие мембранного клапана. Под действием напора воды в трубопроводе клапан приоткрывается и пропускает воду внутрь. При подъеме воды поплавок давит на шток поршня, который постепенно перекрывает мембранный клапан. Когда установленный уровень будет достигнут, клапан закрывается полностью.

Арматура с нижним подводом воды и с управлением с помощью кнопки

Регулировка объема наполняемой жидкости

Чтобы отрегулировать бачок с нижним подводом воды надо крутить винт для регулировки, который придает правильное положение поплавкового устройства на тяге.

Чтобы увеличить объем наполняемости водой, надо крутить винт против хода часов, и наоборот для уменьшения объема поступления воды.

Для того, чтобы отрегулировать уровень жидкости в емкости с боковым подводом, при расположении устройства управления по горизонтали надо двигать поплавок вправо или влево по штанге.

Повысить уровень заполнения водой резервуар можно, если увеличить длину рычага, если объем воды в баке надо уменьшить, то размер рычага уменьшаем. Откручиваем винт, которым крепится рычаг, смещаем его в нужную сторону и закручиваем винт, можно переместить поплавок по зубчикам тяги. Если арматура имеет штангу из металла, то уровень воды в бачке можно регулировать, подгибая штангу влево или вправо.

Система слива с нижним подводом к бачку считается комфортной для применения в быту, потому что оснащена лучшей шумоизоляцией, но арматуру с подводкой с боку легко регулировать и ремонтировать своими руками.

Сопутствующие материалы

Кроме набора инструментов, прежде, как поменять унитаз своими руками, необходимо приобрести строительные материалы для проведения монтажа, среди которых:

труба для подключения к водопроводной системе;
герметик;
гофрированная труба для подсоединения к канализационному стояку;
кран;
ФУМ-лента;
крепежные изделия.

Когда производится обмен унитаза — старого изделия на новое, главным моментом является обеспечение надежной герметизации. Любое неплотное соединение или зазор могут завершиться протечкой. При подключении сантехнического прибора к канализационной системе лучшим решением будет применение силиконового герметика в баллоне.

Перед тем, как заменить унитаз в квартире или доме, для его подсоединения к трубопроводу, отводящему стоки, следует приобрести пластиковую гофрированную трубную продукцию. Такое изделие удобно тем, что оно гибкое и подходит в большинстве случаев. Изгибаясь, гофра может принимать разное положение, сжимаясь и растягиваясь. Она подходит и для горизонтального выпуска и для слива, расположенного под углом.

С целью уплотнения мест соединений задействуют уплотнительную ленту или действуют по старинке, применяя паклю. В набор крепежных элементов входят винты, болты, дюбели, гайки, шайбы, заглушки для соединения всех комплектующих и проведения монтажных работ. При отсутствии какой-либо крепежной детали ее можно дополнительно приобрести.

Установка

Итак, вы распечатали коробку и достали содержимое.

2. Бачок унитаза

4. Запорная арматура (поплавок)

5. Винты крепления бачка

6. Сливная арматура

Так же в комплекте имеется комплект метрики (дюбель и саморез со шляпкой) для крепления чаши к полу и унитазная крышка. Условно разделим этапы работы на сборку сливного бачка и на монтаж бачка на чаше. Для примера возьмём компакт Lotus, фирмы Colombo.

Бачок на своё дне имеет отверстия. Каждый слот отвечает своей позиции

На сливное отверстие устанавливается сливная арматура (6).

Отверстие подачи, предусматривает установку запорной арматуры (4), а отверстие креплений, соответственно использование их для монтажа бачка на чаше с помощью винтов (5).

Но обо всём по порядку. Сливная арматура, представляет собой механизм, который обеспечивает слив воды. Так же она позволяет регулировать максимальное количество сливаемой воды за одно нажатие и вмещает в себя аварийную систему перелива, которая в случай чрезмерного наполнения бачка, например, из-за поломки поплавка, сливает лишнее в чашу. Понимание работы и строение арматуры, поможет обеспечить быструю установку и отстройку системы, а также провести при необходимости ремонт.

В зависимости от размещения элементов арматуры относительно самого бачка, вся система состоит из: верхней, основной и нижней части

1. Нажимная кнопка (верхняя часть, размещается в крышке бачка)

2. Нажимной стержень

4. Нажимной механизм

5. Труба перелива

6. Стержень регуляции слива воды

8. Запорное кольцо

9. Гнездо клапана (нижняя часть, размещается в дне бачка и служит «платформой» для всей арматуры)

Соберём нижнюю часть, это уже даст возможность монтировать бачок на чаше.

Гнездо клапана (9), выглядит так:

Как видно из рисунка, необходимо вставить резьбу в сливное отверстие и зажать снизу гайкой. При этом прокладка должна находится в середине бачка. Часто даже мастера путают эту прокладку с той, которая находится между бачком и унитазом. Но их надо различать. Зажимать гайку надо до тех пор, пока прокладка (выполненная из поролона), полностью не сплющится. Так же стоит смотреть за тем, чтоб не передавить гайку, иначе может возникнуть микротрещина, которая будет давать течь.

Необходимо отметить, что надо быть осторожным, чтоб не сточить грани пластиковой гайки, если используются инструменты. Может возникнуть ситуация, когда слизав грани, будет просто не за что зацепиться, чтоб дожать гайку.

Закрутили, проверили, клапан держится и не проворачивается в отверстии. Теперь можно монтировать бачок. Для этого поставим прокладку (3) в паз на чаше и поставим бачок на место, так чтоб отверстия в бачке совпадали с отверстиями на чаше.

Не лишним будет напомнить, что необходимо бачок ставить лицевой стороной, часто при установке это путается, особенно если это не новый, а снимался старый бачок. Отверстия совпадут в любом случае, но внешний вид и остальные элементы не будут соответствовать, а обнаружите вы это когда скрутите всё винтами.

Берём винты крепления (5), вставляем в отверстия,

далее фиксируем конусную прокладку в отверстие, с помощью прокладки и гайки, после чего пропускаем винты сквозь чашу унитаза и скручиваем всё вместе с помощью пластиковой гайки, как на рисунке.

Внимание, поскольку сила закручивания винта крепления достаточно большая, следует два винта подкручивать одновременно, чтоб избежать перекоса, иначе бачок может лопнуть!

Способы монтажа и подключения

Способы монтажа зависят от типа конструкции. Для установки блочной и рамной инсталляции требуется маркер, набор сантехнических ключей, перфоратор.

Процесс установки блочного варианта состоит из следующих шагов:

Определить место установки. Для стандартного санузла это ниша со стояком или стена, за которой он расположен. Предварительно стояк или отвод к нему нужно заменить на металлопластиковый.
В соответствии с размерами рамы сделать разметку.
Отметить высоту для крепления дюбелей. Точные размеры обозначены в инструкции.
Перфоратором сделать отверстия в стене и закрепить дюбели.
Смонтировать сливной бачок, подключить шланг и затянуть необходимые крепления.
Подключить воду.
Проверить, как набирается вода и идет смыв в унитаз.

Рамную инсталляцию монтируют следующим образом:

Собрать каркас. В готовом виде рама будет иметь высоту от 1,3 до 1,4 м.
Закрепить бачок. Кнопку слива разместить на высоте 1 м от пола, настенный унитаз — на высоте до 0,45 м, канализационный отвод – на высоте 0,25 м.
При установке использовать уровень, иначе нарушится система слива. По уровню выставить вертикаль, разметить отверстия для крепления рамы.
Перфоратором проделать отверстия для крепежа. Монтировать раму на дюбеля к полу и к стене.
Подвести водопровод к сливному бачку.
Соединить стояк с выпуском унитаза.
Затянуть крепления, проверить герметичность.
Вырезать по размеру гипсокартон для закрытия рамы.
Закрепить гипсокартон и произвести финишную отделку кафелем или другим материалом.
Навесить унитаз.

Эксплуатировать установленную конструкцию можно через неделю.

Самодельный поплавковый выключатель

Если у вас есть время и желание, то простейший поплавковый датчик уровня воды можно сделать своими руками, и расходы на него будут минимальны.

Механическая система

Для того чтобы максимально упростить

конструкцию, в качестве запирающего устройства будем использовать шаровый клапан (кран). Хорошо подойдут самые маленькие клапаны (полудюймовые и меньше). Такой кран имеет ручку, которой он закрывается. Для переделки его в датчик необходимо удлинить эту ручку полоской металла. Полоска крепится к ручке через просверлённые в ней отверстия соответствующими винтами. Сечение этого рычага должно быть минимальным, но при этом он не должен изгибаться под действием поплавка. Длина его около 50 см. Поплавок крепится на конце этого рычага.

В качестве поплавка можно использовать двухлитровую пластиковую бутылку

от газировки. Бутылка наполовину заполняется водой.

Проверить работу системы можно, не устанавливая её в резервуар. Для этого установите кран вертикально, а рычаг с поплавком поставьте в горизонтальное положение. Если все сделано правильно, то под действием массы воды в бутылки, рычаг начнёт двигаться вниз и займёт вертикальное положение, вместе с ним провернётся и ручка клапана. Теперь погрузите устройство в воду. Бутылка должна всплыть и повернуть ручку клапана.

Так как клапаны различаются размерами и усилием, которое нужно приложить для их переключения, возможно, нужно будет провести настройку системы. В случае если поплавок не может провернуть клапан, можно увеличить длину рычага или взять бутылку большего объёма

Монтируем датчик в ёмкости на необходимом уровне в горизонтальном положении, при этом в вертикальном положении поплавка клапан должен быть открыт, а в горизонтальном — закрыт.

Установка арматуры сливного бачка унитаза в три этапа своими руками- Обзор +

Настройка арматуры сливного бачка – главная задача, после установки унитаза. Арматура сливного бачка – система, обеспечивающая регулирование его заполнения и смыва.

На современном рынке представлено огромное множество унитазов, но арматуры слива бачка не столь разнообразны. Geberit и Alcaplast — самые распространенные модели.

Любая из моделей бачка (с рычагом, с одной кнопкой, с двумя кнопками, с цепочкой) требует правильной установки.

Принципы установки при этом одинаковы.

Общие сведения

Устройство механизма сливного бачка унитаза:

спускное отверстие
переливная трубка
крышки клапана с резинкой
механизм наполнения бачка
механизм слива

На заметку!

Инструменты и материалы, необходимые для установки арматуры в сливной бачок унитаза:

плоскогубцы,
запорный механизм,
разводной ключ (двухдюймовый),
ключи рожковые,
кран водопроводный,
отвертка,
гибкий шланг,
герметик силиконовый.

Весь функционал арматуры бачка состоит из двух основных механизмов:

Наполнение бачка
Спуск бачка

Первый шаг – наполнение бачка

За регулировку уровня воды в сливном бачке унитаза отвечает поплавок и запорный клапан. Поплавок, опускается вниз, вслед за снижением уровня воды. За счет этого, открывается запорный клапан. Уровень воды поднимается, клапан перекрывает подачу воды.

Второй шаг – слив воды

Спускной механизм отвечает за поступление воды из бачка в унитаз. Заслонкой (внизу сбоку узла слива) регулируем количество воды, остающейся после максимального смыва. Заслонка может иметь от двух, до шести положений, устанавливающих ее уровень.

За спуск воды отвечает сливной сифон и спускной рычаг (кнопка). Сифон, обычно резиновый цилиндр, напоминающий вантуз, герметично закрывает сливное отверстие. Если сифон будет неисправен – произойдет утечка воды.

Установка арматуры сливного бачка унитаза

В комплект входит: клапан наполнительный, клапан выпуска, кнопочный узел, комплект крепления бачка и прокладки. В зависимости от типа наполнителя бачка, клапан наполнителя может быть с боковой подводкой и с нижней подводкой. Клапан выпуска может быть одноуровневый или двухуровневый.

Главным параметром настройки арматуры является ее высота.

Если арматура приобреталась отдельно от бачка, настраиваем ее.

Измеряем Расстояние от дна бачка до поверхности крышки

Важно!

Линейка должна стоять на внутренней поверхности бачка!

В настроечной таблице находим полученный размер и выставляем его на стенке стойки арматуры.

Отстегиваем тягу, поджимаем фиксаторы и перемещаем стойку до нужного значения и присоединяем тяги.

Важно!

Присоединяем тяги так, чтоб был свободный ход рамки 3 мм.

Установка арматуры производится в три этапа.

Первый этап – установка клапанов

Скручиваем крепежную гайку клапана выпуска и устанавливаем в бачок. Закручиваем крепежную гайку с обратной стороны бачка не до полного упора.

То же самое делаем с наполнительным клапаном.

При установке бочка с боковой подводкой воды, наполнительный клапан устанавливается следующим образом: скручивается крепежная гайка, снимается косая шайба.

Обратите внимание!

Трубка гаситель должна присутствовать на клапане и не слететь во время установки!

Если клапан не помещается и ему мешает наполнительный клапан, то необходимо отпустить гайку (достаточно 1,5 оборота) и повернуть верхнюю часть клапана в нужном направлении, после чего гайка затягивается. Затем одевается косая шайба и крепежная гайка. Клапан выставляется в горизонтальном положении.

Важно! Убедитесь, чтобы клапана не касались друг друга и стенок бачка, и закрепите гайки. Второй этап – установка бачка. Второй этап – установка бачка

Второй этап – установка бачка

Третий этап – установка крышки бачка и кнопочного узла.

Если кнопочный узел не вкручивается, значит, вы неправильно настроили арматуру. Необходимо перенастроить наполнительный клапан.

Важно!

Зазор между крышкой и узлом должен составлять 1-7мм.

После окончательной установки арматуры несколько раз спустите воду, чтобы убедиться, в отсутствии течей и правильности установки арматуры.

Если слив осуществляется неправильно, необходимо отрегулировать систему водозабора и слива.

Для этого:

Отсоединяем тягу с трубы перелива
Отжимаем фиксатор для свободного перемещения «стакана» по вертикали
Регулируем положение механизма
Устанавливаем трубку перелива на 2см выше уровня воды
Фиксируем арматуру и подводим тягу.

Важно!

Если в наполнительный клапан перестала поступать вода, то нужно прочистить фильтр грубой очистки.

Регулировка уровня воды в бачке унитаза: выполняем правильно

Экономия природных ресурсов давно стала привычкой для большинства развитых стран мира. Привычкой, которая позволяет значительно экономить семейный бюджет. Цена 1 литра воды из отечественной водопроводной системы может показаться незначительной. Но при подсчете годовых затрат всплывают очень ощутимые суммы. Поэтому все больше людей в нашей стране задумываются, как рационально использовать воду, электроэнергию и т. п., а на сэкономленные деньги приобрести мебель, одежду или новогодние подарки.

Большая часть потребляемой воды, как правило, приходится на туалет, что и породило моду на унитазы с так называемыми «двойными кнопками». Но для того, чтобы экономить воду вовсе не обязательно покупать новое дорогостоящее оборудование. Отрегулировать наполнение бачка унитаза водой до нужной отметки можно без особых усилий и затрат. Достаточно знать несколько простых правил и аккуратно их выполнить. Всего несколько минут, и обычный сливной бачок станет экономным.

Разновидности сливной системы для унитаза

Существует несколько классификаций, одна из которых основана на особенностях сливного механизма бачка унитаза.

По типу спускового устройства

Кнопки слива унитаза (клавиши) или рычаги имеют два варианта расположения:

1. Боковое. Обычно используется у сливных бачков, которые устанавливаются не на полке унитаза, а на стенке определенной высоты. Об этом вы можете прочитать в статье на нашем сайте «На какой высоте вешать унитаз?».

При такой конструкции вода сливается при помощи дергания за цепочку.

2. Верхнее. Кнопка, которая вызывает движение сливной системы для унитаза, прикреплена точно посередке крышки бачка.

Про принцип работы сливного бачка унитаза читайте в статье на нашем сайте «Конструкция слива унитаза».

По способу установки

1. Верхнее крепление. Сливной бачок унитаза устанавливается очень высоко и ровно на стене, над прибором и соединяется с последним при помощи трубы.

Этот способ монтажа устарел, хотя продаются несколько конструкций такого типа, т. к. спрос на них всегда есть.

2. Установка в стене. Этот способ является современным, который требует переделки как минимум одной и всей стены, т.к. сливной бачок унитаза будет спрятан внутри нее. Благодаря этому кажется, что площадь уборной стала больше.

3. Бачок слива на полке унитаза. Этот способ является наиболее распространенным, привычным для всех форм сливного унитаза. И кроме того, если в таком унитазе что-то придет в негодность, то его можно легко и быстро, а главное – своими руками отремонтировать.

Подробнее об этом можно прочитать в статье на нашем сайте «Ремонт сливного бачка унитаза».

Если вас интересует монтаж углового унитаза, об этом — читайте здесь.

По материалу изготовления

1. Сливной унитаз с бачком из чугуна. Это вид сливного бачка как раньше, так и сейчас является наиболее практичным. Поэтому не все готовы расстаться с раритетами и заменить их на новые – более красивые и удобные.

2. Сливной унитаз с бачком из фаянса является наиболее популярным. Так как подобный бачок – это часть компакт-унитаза. Привычные конструкции, которые легко устанавливаются на полку унитаза, обладают множеством исполнений, отличающихся по цветовой палитре и конфигурации.

3. Сливной унитаз с бачком из пластика. Такой сливной бачок унитаза встраивается в стену и поэтому обладает не совсем обычной формой. Он имеет более плоскую конструкцию.

Про разновидности фурнитуры для унитазов — читайте в следующей статье на на нашем сайте.

Если вас интересуют детские унитазы, о них подробно представлено в статье по адресу: http://remontspravka.com/detskie-unitazyi-ot-gorshka-dva-vershka/

По виду сливной системы

1. Слив типа «Колокол». Чугунный старый сливной бачок унитаза обычно имеет этот тип системы. Если открыть такой сливной бачок унитаза, то вы увидите внутри него рычаг с закрепленной на нем цепочкой. А второе плечо этого рычага поднимает тяжелую пробку из чугуна с прокладкой на нижней плоскости.

При поднятии пробки водный поток уходит в сливную трубу. А после опускаем цепочку. Вслед ей опускается и пробка, но при этом вода льется пол трубе, тем самым создается разрежение в ее верхней плоскости. И вся вода в бачке уходит через перелив (П-образный).

2. Система с гофрой, которая также находится в сливном бачке унитаза старого образца.

Если потянуть за веревочку, которая закреплена на рычаге из пластика гофры, то она наклонится и затянет воду. Если веревка опущена, то выходной патрубок сохранит наклон до тех пор, пока не уйдет вся вода в сливном бачке. Тут также есть разрежение в трубе слива воды при ее смыве.

3. Слив типа «Груша». Все современные сливные системы для унитаза в любом случае применяют один и тот же принцип работы: нажимается клавиша (кнопка) или рычаг, тянется шток вверх – груша выходит из седла, т. е. освобождает дорогу воде. Груша, да и седло по форме может быть различным.

голоса

Рейтинг статьи

Подключение прибора к канализации

Для подключения сантехнического оборудования к канализации можно использовать различные соединительные элементы:

Фановая труба. Фасонное изделие из полуфарфора, фаянса или фарфора. Достаточно сложно в установке, используется чаще всего профессиональными мастерами.
Пластиковый патрубок. Используется при монтаже оборудования, расположенного достаточно близко к канализационной трубе.
Эксцентрик. Пластиковая деталь, состоящая из двух патрубков со смещенными центрами. Особое строение эксцентрика позволяет соединить выход унитаза и канализационную трубу даже в том случае, когда оборудование несколько смещено. Деталь выпускается в разных размерах.
Гофра. Гибкое пластиковое приспособление, позволяющее соединить любой по типу унитаз с канализационным раструбом. При этом расположение стояка или трубы, а также самого прибора может быть любым. Оптимально подходит для самостоятельного монтажа оборудования.

Рассмотрим разные способы подключения унитаза к канализации.

Способ #1: Фановая труба или пластиковый патрубок

Такое крепление предполагает, что фасонные элементы соединяют выпуск унитаза с канализационным раструбом

Обратите внимание, что самостоятельная работа с такими элементами может быть достаточно сложной, особенно если придвинуть унитаз к стояку на нужное расстояние в силу некоторых причин не получается

В этом случае придется использовать другие соединительные элементы или пригласить специалистов. Если же канализационное отверстие располагается удобно и унитаз к нему подходит, работу можно выполнить самостоятельно.

При помощи пластиковых патрубков можно выполнить любую сложную конфигурацию, необходимую для подключения унитаза. При монтаже такой системы не забывайте про специальные резиновые уплотнители

При монтаже вертикального или горизонтального соединения важно использовать специальные резиновые уплотнители: манжеты, вставки и т.п., которые должны идти в комплекте с соединительными элементами. Детали обеспечивают надежное и плотное соединение, однако, для страховки можно дополнительно использовать герметик. Подставляем сантехнический прибор к месту соединения и вставляем его выводящую часть в канализационный раструб, не забывая об уплотнителях и герметике

Подставляем сантехнический прибор к месту соединения и вставляем его выводящую часть в канализационный раструб, не забывая об уплотнителях и герметике.

После этого унитаз можно крепить к полу.

Если решено подключать унитаз к канализации при помощи фановой трубы, нужно помнить, что выпуск оборудования и раструб сточной трубы должны идеально подходить друг к другу. Сместить прибор не получится

Способ #2: Эксцентрик

При подключении к канализации при помощи эксцентрика герметик использовать не обязательно, поскольку форма детали обеспечивает необходимую герметичность. Выходную часть эксцентрического манжета вставляем в канализационный раструб

Важно, чтобы диаметр детали был подобран правильно

Эксцентрик позволяет при необходимости немного сместить унитаз относительно стояка, но это расстояние невелико.

Для надежности все же можно промазать место соединения силиконовым герметиком. Подставляем унитаз и надеваем на его вывод второй конец манжеты. Оборудование можно крепить к полу.

Способ #3: Гофра

Наиболее простой из всех способов, позволяющий при необходимости соединять стояк и унитаз любого типа. Протираем ветошью гофру. Волнистой полоской обильно наносим силиконовый герметик на ребра резинки, которая впоследствии будет скрыта в канализационной трубе.

Такую же операцию мы проводим с противоположного края гофры, обрабатывая участок, который будет надет на горловину унитаза.

Вставляем гофру в канализационный раструб и надеваем второй ее конец на выпуск оборудования. Сильно прижимаем пальцами пластик, контролируя надежность соединения.

Проще всего подключить унитаз к канализации при помощи гофры. Элемент можно растянуть и придать ему необходимую форму, таким образом без особых проблем подключается оборудование любого типа

Правила установки унитаза

Наиболее быстрым и простым способом подсоединить унитаз к канализационной трубе считается использование гофрированной манжеты. Но при этом отсутствует возможность расположить прибор как можно ближе к раструбу трубы. Данное обстоятельство является важным, когда помещение туалетной комнаты небольшое.

Когда выпуск унитаза и канализационный раструб располагаются на одной оси, специалисты рекомендуют использовать прямую манжету, если же на разных осях — эксцентриковую манжету, такую как на фото. Правила установки унитаза предполагают, что при приобретении гибкой подводки для воды учитывают ее длину, которая должна равняться расстоянию от места подсоединения заливного механизма до трубопровода с холодной водой. К данной величине прибавляют 15-20 сантиметров.

Необходимо обратить внимание на диаметр резьбы (1/2 или 3/8 дюйма) и вид соединения (наружное/внутреннее). Также не следует забывать о покупке фум-ленты

В процессе демонтажа унитаза из него могут выливаться остатки воды, поэтому наличие половой тряпки не будет лишним.

Подготовительные работы перед проведением монтажа

Прежде, как устанавливается бачок унитаза, выполняют подготовку места проведения работ и сантехнического оборудования.

Перед монтажом этого устройства вместе со всеми комплектующими необходимо:

демонтировать старое изделие перед проведением замены;
подготовить все материалы и инструменты.

Подготовительные мероприятия производят в определенной последовательности, что зависит от выбранного типа сантехнического изделия.
Перед тем, как установить бачок унитаза, следует осуществить демонтаж старой модели. Если сантехнический прибор представляет собой образец, прослуживший несколько десятков лет, помощь напарника не помешает, поскольку в одиночку перемещать чугунное изделие и снимать приржавевшие болты довольно нелегко.

Разборку старого бачка выполняют в соответствии со следующей схемой:

Отключают поступление воды в устройство, перекрыв центральный вентиль.
Удаляют из него остатки жидкости, просто спустив ее.
Емкость отсоединяют от водопроводной и перепускной трубы, если последняя имеется.
Крепежные болты откручивают и затем снимают старое устройство

Делают демонтаж осторожно, чтобы не упустить тяжелое изделие и не повредить поверхность кафельного покрытия или чашу унитаза.
Освободившееся место очищают под монтаж новой конструкции. Желательно полностью избавиться от ржавчины и остатков цементного раствора

Поверхность под установку должна быть ровной и без малейших дефектов.

Следует обратить внимание на некоторые элементы конструкции:

Чаша унитаза. Даже если запланирована замена только бачка, необходимо быть уверенным в правильной установке основного элемента сантехнического прибора. Для этого с помощью строительного уровня проверяют правильность его расположения. При наличии больших отклонений, крен желательно устранить. Особенно это необходимо сделать при монтаже компакт-унитаза, поскольку по причине наклона чаши механизм слива будет функционировать некорректно. Заодно перед установкой сливного бачка на унитаз не помешает обследовать качество подсоединения оборудования к канализационной системе.
Проложенные коммуникации. На данном этапе подготовительных работ необходимо уточнить расположение и состояние водопроводной подводящей трубы, которую потом потребуется перекрыть. Заодно нужно рассчитать длину гибкого шланга, с помощью которого бачок будет подключен к водопроводу. Также следует определиться с дополнительным включением в систему шарового крана или отводов для подачи воды.
Сливной бачок. После того как емкость осмотрена на предмет отсутствия дефектов, а все комплектующие элементы имеются в наличии, следует убедиться, что они подходят для проведения монтажа. Длина крепежных изделий и гибкого шланга для воды должна обеспечить надежное соединение, а муфты и прокладки соответствовать своим размерам. Также не помешает проверить комплектность и работоспособность арматуры. Необходимо убедиться, что все материалы и инструменты имеются в распоряжении под рукой и тогда на процесс монтажа уйдет меньше времени и сил.

Потребуются:

Для установки своими руками на унитаз бачка типа компакт необходимы только гаечные ключи – цилиндрический торцевой или плоский рожковый, или накидной. Вместо рожкового можно использовать переставной или плоскогубцы, а торцевого – составной или монолитный.
Если предстоит выполнять монтаж унитазов других видов, будут также нужны – рулетка, строительный уровень и карандаш для нанесения разметки под крепежные отверстия, перфоратор или дрель, молоток для монтажа дюбелей под болты.
При подсоединении перепускной трубы дополнительно потребуется применение разводного ключа, подходящего под величину диаметра соединительной муфты.
Для обеспечения водонепроницаемости мест соединений следует иметь в распоряжении силиконовый герметик и уплотняющую ленту, а для профилактики коррозии металлических деталей, которые контактируют с водой, специальную смазку.

Перед тем как подсоединить бачок к унитазу, нужно не забыть перекрыть центральным вентилем поступление воды.

Настройка арматуры сливного бачка самостоятельно: Пошаговая инструкция +Видео

Виды сливных механизмов

Устройство и работа сливных бачков

Регулировка объема наполняемой жидкости

Сопутствующие материалы

Установка

Популярные производители сливных устройств для бачка унитаза

Способы монтажа и подключения
