Создание схемы канализации на дачном участке

Без плана в этом деле не обойтись. План должен отобразить:

• источники стоков в доме – мойки, раковины, ванну, душ, баню;
• способ подключения и прокладки труб внутренней канализации (в стенах, снаружи, под обшивкой);
• место вывода канализации из дома на улицу;
• путь прокладки выводящей магистрали;
• тип и место расположения канализационного коллектора (септик, сливная яма, станция биоочистки).

Схема внутренней канализации для дачи

Когда схема канализации на даче будет составлена, прояснится множество вопросов:

• Какой объем работ предстоит выполнить.
• Какого и типа и в каком количестве необходимо приобрести расходные материалы.
• Удастся ли справиться с работами самому или придется звать кого-то на помощь.

И как только схема канализации готова будет готова, а ответ на вопрос о том, как устроить канализацию на даче, получен – можно начинать работы!

Схема наружной дачной канализации

Виды канализации для дачи

Правильная канализация из бетонных колец

Вырываем котлован, укладываем песок слоем 30-50 сантиметров, бетонируем места отстойников (можно приобрести кольцо с глухим дном).

Основание фильтрующего колодца должно обязательно быть с подушкой из песка, щебня и гравия, толщиной около 0,5 метра.

Укладывая кольца, скрепляйте между собой их раствором  или металлическими скобами. Так вы защитите септик от движения грунта.

При установке труб перелива из одного люка в другой, устанавливайте их с перегибом.

Готовый колодец накрываем бетонной плитой и засыпаем котлован с увеличением количества песка.

Канализация из бочки на даче своими руками

Конструкция очистки стоков их бочек ничем не отличается от конструкции из бетонных колец. Бочки можно использовать пластиковые и металлические. Если решили использовать вторые, то учтите, что их нужно обработать антикоррозийным средством. Канализация из металлических бочек пригодна для дачного дома, но не для дома с постоянным проживанием. Бочки, используемые для канализации должны быть объемом не меньше 200 литров. Стыки обязательно нужно будет герметизировать. При организации канализации из металлических бочек будьте готовы к тому, что через 4 года их нужно будет заменить.

Для того, чтобы пластиковую бочку не выдавило из грунта, ее закрепляют тросами к бетонному основанию. Заливать основание или устанавливать плиту – дело ваше.

Как сделать монтаж?

При установке канализационных труб своими руками рекомендуется соблюдать такие правила:

• используйте ножовку по металлу для нарезания заготовок;
• вставляйте трубы в раструбы без перекосов перпендикулярно их срезам;
• ведите сборку системы стоков по направлению от тройника к источникам потребления воды;
• контролируйте уровнем каждый этап сборки;
• не заливайте магистраль бетоном, лучше закрыть ее пластиком, который легко снять;
• не забывайте смазывать стыки и оставлять демпферный зазор.

При соблюдении правил проведения расчетов, нанесения разметки и сборки канализационная система прослужит не меньше, чем само строение.

Методы рытья и необходимые инструменты

Для копки траншеи используется 2 метода:

• ручной;
• механизированный.

Земляные работы, выполненные ручным трудом, ценятся выше, чем те, которые были сделаны с помощью механизированной техники. Открытая выемка в грунте обычно выполняется трапециевидной или прямоугольной формы.

Чтобы добиться определенной формы – лучше использовать ручной труд. Этот метод используется тогда, когда к месту работ нельзя подогнать технику. Улица возле дома слишком узкая, нет возможности расположить бульдозер или экскаватор.

Эффективность ручного метода зависит не только от качества работы строителей, но от типа грунта. Если он будет слишком сыпучим, шансы на нормальное рытье снижаются. Для копки вручную также выбирают удобную погоду, так как рабочие не смогут нормально копать в плохих погодных условиях.

Рытье траншеи механизированным способом проходит быстрее и надежнее. Оно доступнее ручного труда, но возможно только в том случае, если бульдозер сможет подъехать к месту строительства. При определении стоимости расчет идет исходя из времени, затраченного на работу. Механизированный способ будет актуален в том случае, если предвидится большой объем разработки грунта.

При использовании ручного труда применяют штыковую и совковую лопату. Штыковым инструментом выкапывают грунт, а совковым – его собирают.

В механизированной копке участвует:

1. экскаватор;
2. баровая машина;
3. навесной траншеекопатель.

Процесс и технология рытья траншеи

Перед тем, как выкопать траншею, необходимо учесть ширину будущих труб. Чтобы укладка канализации прошла правильно, нужно дать рабочему возможность находиться на дне траншеи. Для этого определяется ее глубина.

Сам процесс рытья несложный:

Выбор формы траншеи. Существует несколько форм для траншей под канализацию: прямоугольная, трапециевидная и смешанная. Прямоугольная используется на плотных грунтах, когда укрепление стенок не требуется. Трапециевидная нужна при заглублении на расстояние более 1,5 метра. Смешанный тип траншеи подойдет тогда, когда трубу нужно расположить на уровне залегания грунтовых вод.

Выбор ширины. Этот показатель определяется исходя из диаметра используемых труб

Также важно учитывать ширину инструмента для работы: при ручном труде – лопаты, при механизированном – ширину ковша. Стандартные размеры от 0,5 до 0,8 метра в зависимости от заглубления.

Разметка траншеи

Выбирают самый короткий путь для трассы. Для разметки используют колышки, между ними натягивают шнурок. Начало трассы будет там, где канализация выходит из дома, а конец – где расположен септик. Если на пути прокладки трассы есть препятствия – деревья, объекты, то их обходят под углом 90 градусов. Это в дальнейшем облегчает стыковку труб. Перед разметкой и копкой обязательно накрывают газонную траву брезентом, а также укрывают другие объекты от повреждения.

Ручная копка. Сначала снимают верхний дерновой слой. Затем почву разрыхляют штыковой лопатой и вынимают с помощью совковой лопаты. При ручной копке лучше использовать ступенчатый метод, постепенно углубляясь внутрь. Когда траншея достигла нудной ширины, но еще не настолько глубокая, используют черенковую лопату. Здесь нужен помощник: один рабочий привязывает веревку к основанию лопаты, а второй вытягивает грунт на поверхность.

Механизированная копка. На участок заезжает специализированная техника, которая за несколько часов способна выкопать большое количество траншей.

Схема канализации в траншее:

Разработанный грунт оставляют на поверхности – в дальнейшем он пригодится для засыпки канализационных труб.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

• К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
• V – скорость прохождения сточных вод;
• H – наполняемость трубы (высота потока);
• D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

• коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
• показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
• соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

• поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
• в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
• на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
• на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

• прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
• при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
• заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
• после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

• для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
• при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

• для водоотводных канав – 0,003;
• для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Параметры и требования

При самостоятельной копке траншеи и прокладывании труб в ней руководствуются сборником СНиП 2.04.03 от 1985 года. В нормативном документе указаны четкие стандарты для глубины, ширины и правил укрепления траншеи.

Для частного дома требования будут следующими:

• трубы закладываются на глубине от 0,8 до 1,4 метра в траншею;
• глубина промерзания в средней полосе России составляет 300 мм, поэтому труба должна лежать ниже уровня промерзания на 30-50 см;
• от поверхности грунта до самой трубы должно быть не менее 70 см.

При организации системы под бетонной площадкой, а также в местах, где постоянно проходит автомобильный транспорт, минимальные значения уровня залегания системы увеличивают на 1 метр. Это необходимо для уменьшения рисков проседания грунта за счет интенсивных нагрузок на него.

Согласно нормативным документам при рытье траншеи важно учитывать тип грунта. Например, земля с высоким содержанием глины промерзает меньше, чем песчаная почва

Наибольшим уровнем промерзания обладает грунт с гравием. Всегда идет ориентация на регион. В разных городах степень промерзания грунта отличается.

Прокладка наружных труб

Устройство канализации на даче включает и монтаж магистрали от дома до накопителя или очистного сооружения.

Во многом принцип прокладки внешних коммуникаций похож на монтаж внутридомовой системы. Канализационный трубопровод так же должен иметь небольшой уклон (порядка 20 мм на метр магистрали). Аналогичным образом могут использоваться чугунные трубы с гидроизоляцией или пластиковые коммуникации. В большинстве случаев можно использовать любой из этих вариантов, однако для участков, пролегающих под дорожками, парковочной площадкой или другими участками с высокой нагрузкой, необходимо отдать предпочтение чугунным трубам.

Проложить канализационную трубу можно по поверхности или под землей. В любом из этих случаев требуется теплоизоляция против промерзания, хотя во втором варианте этим можно пренебречь. Подземным трубам дополнительной защитой служит слой грунта, поэтому глубина траншеи зависит от климатического пояса и уровня промерзания земли, ниже которого необходимо уложить трубы.

Прокладка канализационных труб в траншею

Материалы и инструменты

• Чтобы выкопать траншею, понадобится небольшой экскаватор. Если возможности заезда тяжелой техники нет, придется взяться за лопаты.
• Трубы нужно чем-то пилить, некоторые пользуются болгаркой с регулировкой оборотов, можно использовать ножовку с мелкими зубьями.
• Отбойный молоток, перфоратор – проделывать отверстия в колодце и фундаменте дома.
• Песок или мелкий ПГС для фиксации трубопровода в траншее.
• Утеплитель, теплоизоляция в местах, где прокладка канализации по внешней сети на глубину ниже слоя промерзания грунта невозможна.

Основным сегментом системы водостока является труба, вот основные ее варианты:

1. ПВХ рыжего цвета выпускаются различных размеров.
2. Черные полиэтиленовые также бывают диаметром от 50 до 159 мм.
3. Ребристые – прагма. Длина составляет 4 и 6 м, диаметр – от 100 мм до 500 мм.
4. Полипропиленовые серого цвета (пластиковые).

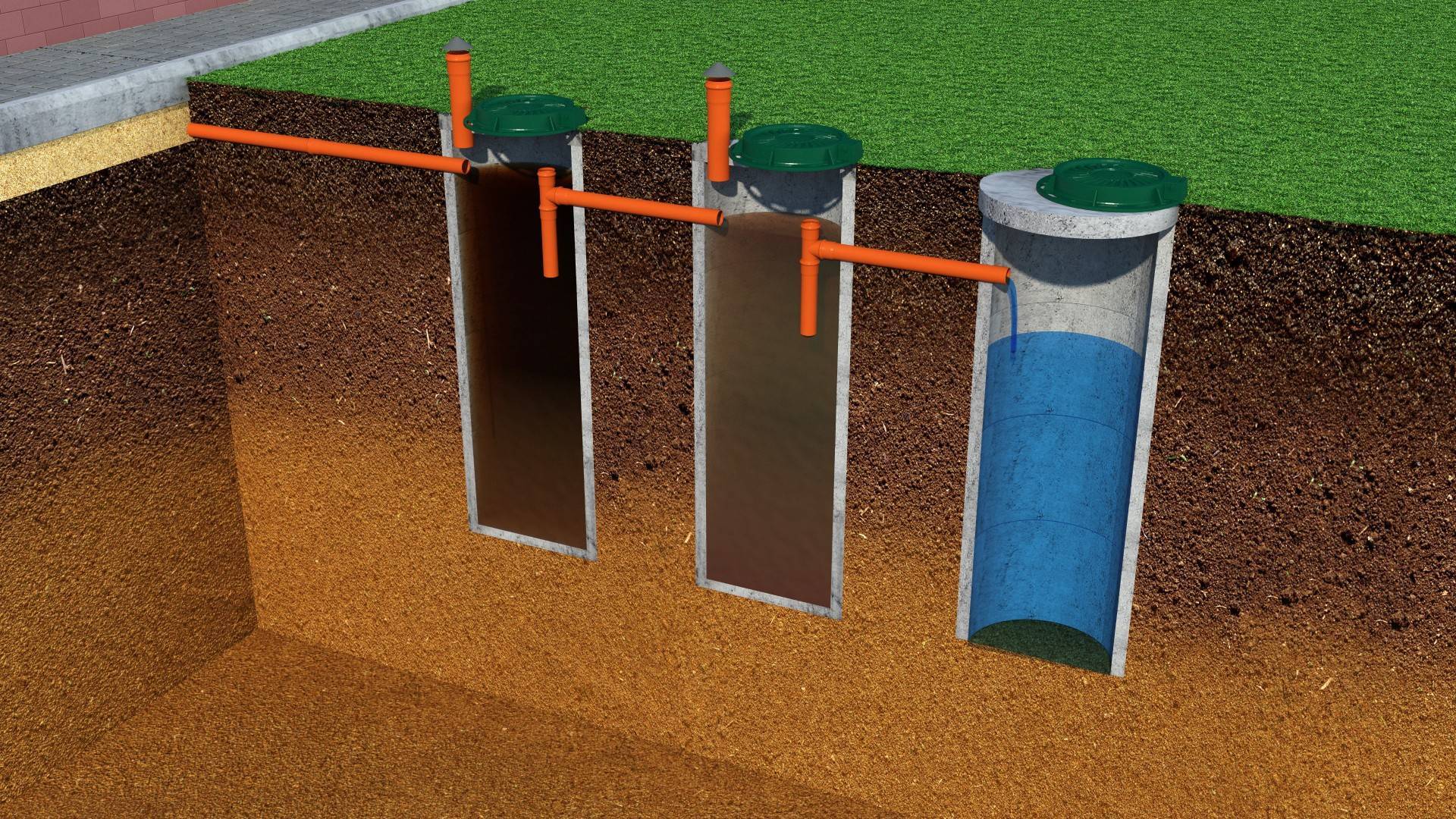

Конструкция септика из бетонных колец

Когда позволяет УГВ, большинство форумчан отдает предпочтение именно бетонным кольцам, из которых собирают обычно две герметичные камеры и фильтрационный колодец, соединяемые между собой переливными трубами. Чтобы получилась максимально непроницаемая конструкция, выбирают кольца с пазовым соединением, они не только устойчивее к возможным смещениям грунта, но и добиться герметичности такого шва проще. Используют наружную и внутреннюю гидроизоляцию битумными праймерами или растворами на базе ЦПС с добавлением жидкого стекла. Существует два варианта расположения камер – последовательное и совмещенное.

В первом отстойники размещают друг за другом, а ФК на небольшом удалении, у каждого своя горловина и ревизионная крышка. Оптимальная схема устройства септика этого типа была разработана в одной из тем форума участником с ником MatrasMSA с помощью модератора Ladomirа.

Участок 40×60 метров с уклоном, сейчас строится баня/гостевой дом, проживает три человека наездами на выходные и иногда гости, в дальнейшем будет дом для ПМЖ. УГВ низкий, проблематично докопаться до воды, скважина глубиной 88 метров, по словам соседей, почва суглинок. Септик планирую такой: первый и второй колодец по три кольца (1,5 м диаметр) с бетонным дном, третий колодец то же самое, но дно по грунту.

По ходу обсуждения были даны следующие типовые рекомендации по устройству.

• На входящий в септик патрубок одевается прямой тройник, нижняя часть заглубляется в стоки на 15-30 см, аналогично на выходящем.
• Выход из септика на 5-10 см ниже, чем вход в него, измеряется по нижнему лотку труб.
• Перелив между камерами делается на глубине 0,4 м от высоты столба стоков в септике.
• Высота стоков в септик – это расстояние от дна до нижнего лотка выходящей из септика трубы.
• Патрубок, входящий в фильтрующий колодец, не надо обустраивать тройником, выводится он таким образом, чтобы стоки попадали в центр ФК.
• Под фильтрующий колодец делается подсыпка гравия/щебня, толщиной 0,3-0,5 м и обсыпка по бокам, слоем до 0,2 м.

С учетом всех корректив и рекомендаций появилась схема септика: практически готовый эскизный проект двухкамерного устройства с фильтрующим колодцем из железобетонных колец.

Утепление трубопровода

Иногда канализационные трубы требуется утеплить. Необходимость в утеплении канализационных труб возникает, когда трубопровод проложен выше глубины промерзания грунта или на выходе из здания.

В этом случае применяется утеплитель стенофлекс или энергофлекс. Теплоизоляционный материал обматывается вокруг канализационных труб по всей протяженности трубопровода и надежно закрепляется. По окончании монтажа утеплителя проверяется уклон, и только потом производится засыпка.

Когда требуется частичный ремонт уже функционирующего канализационного трубопровода, правильнее и надежнее демонтировать старые канализационные трубы полностью, после чего заняться укладыванием новых.

В действительности такое решение займет гораздо меньше времени, чем замена отдельных элементов канализации.

Виды и устройство септиков

Вода, очищенная септиком, может быть применена для полива растений или утилизирована через поля фильтрации непосредственно на участке.

Септик представляет собой систему из двух или трёх герметичных резервуаров. Камеры септика могут изготавливаться из колец для канализации, кирпича, бетона. Затем осветлённая вода попадает в колодец фильтрации или на поля фильтрации.

В первой камере септика твёрдые фракции сточных вод выпадают в осадок. Жир или масла, наоборот, остаются на поверхности. Здесь же происходит частичная переработка органического материала бактериями.

Средний слой сточной воды поступает во вторую камеру септика. Происходит окончательная переработка фекалий. Для ускорения процесса возможна установка воздушного насоса и вибраторов для перемешивания осадка.

Осветлённая вода поступает для дальнейшей очистки в третью камеру, или фильтрующий колодец.

Септик может быть выполнен из железобетонных колец, кирпича, бетона. Возможно применение пластиковых ёмкостей подходящего размера.

Обратите внимание! Какой ёмкости должны быть камеры септика, определяется количеством проживающих. Их количество умножается на 200 л и на коэффициент 3

За такое количество дней происходит переработка фекалий.

Таким образом, для семьи из трёх человек понадобится септик вместимостью около 2 м³ для каждой камеры.

Двухкамерный септик

Канализация из пластмассовой емкости

Далеко не все живут в загородном доме постоянно. Многие приезжают сюда только летом. Для этих случаев как раз подойдет система сбора сточных вод, изготовленная из пластмассового бидона. Сделать такую канализацию самостоятельно достаточно просто:

Бидон нужно вкопать на подходящем месте. Требование такое, что от ёмкости до места выхода трубы из фундамента должно быть не более 4 метров. Глубина котлована должна быть около метра.
Далее нужно выкопать канаву от бидона до фундамента глубиной около 0,5 метра. На дно ямы следует положить слой песка и керамзита.
На дне и стенках бидона необходимо сделать отверстия диаметром не менее 10 мм. Еще одно отверстие нужно в месте, где заканчивается горлышко бидона. Сюда будет вставляться труба.
Далее бидон ставится в вырытый котлован. Следует правильно проложить трубы канализационной системы под домом

При этом важно, чтобы верх стояка располагался на высоте от пола примерно на 400 мм. Это необходимо для создания уклона, обеспечивающего нормальный сток коды.
Стояк следует зафиксировать посредством хомутов

При выводе труб через фундамент рекомендуется сделать несколько отверстий ниже уровня земли примерно на 200 мм.  В этом случае при сильных морозах требы не подвергнутся воздействию низких температур, что, в свою очередь, не даст замерзнуть воде.
Важно не допускать застоя воды в трубах. Чтобы это обеспечить труба на выходе из дома должна располагаться выше, чем на входе в бидон.
Если прорезать отверстия не получается, то допускается проложить трубы выше уровня земли, но в этом случае необходимо обернуть их теплоизоляционным материалом, дабы уберечь от морозов.
Обязательно следует проконтролировать правильность работы канализации. Не менее важно убедиться, что трубы не протекают. Проверяют это следующим образом: включают воду и дают ей потечь в течение нескольких минут. Главное, чтобы она попала непосредственно в бидон. Если протечек не обнаружено и вода достигает бидона, траншею можно засыпать.
Для начала траншея засыпается слоем песка толщиной 150 мм. После чего добавляется обычный почвогрунт. Затем поверхность следует выровнять граблями.
Бидон с отверстиями засыпают до горлышка речным песком или керамзитом. На фильтрующий материал кладут старые покрышки, количество которых зависит от глубины котлована. Главное, чтобы последняя покрышка выходила над поверхностью примерно на половину своей ширины.
Между покрышками и землей нужно насыпать почвогрунт, чтобы заполнить пустоты, после чего как следует уплотнить. Наконец, бидон закрывается крышкой, а на верхнюю покрышку укладывается жестяной лист, шифер или деревянный щит.

Локальная канализация

Лучше всего при создании локальной канализационной системы применять пластиковые и металлические трубы. У пластиковых труб срок использования гораздо дольше, чем у металлических.

Для того чтобы канализационная система прослужила долго, не рекомендуется бросать в нее «туалетную бумагу» и другие бумажные изделия, так как целлюлозный материал плохо растворяется в воде и он не перерабатывается анаэробными бактериями.

Согласно законодательству РФ, строительство таких сливных ям на территории частных домовладений запрещено.

Для увеличения срока эксплуатации такой сливной ямы ее можно заселить биологическими бактериями.

Устройство внутренней канализации

Разводка внутри дома предполагает укладку труб, которые направляются к стояку. Стояк подсоединен к магистрали, по которой сточные воды направляются на улицу.

Процесс создания канализационной системы внутри дома начинается с укладки труб и подсоединения к ним сантехники, откуда будет сливаться отработанная вода. Трубы могут как крепиться к стенам хомутами, так и прокладываться под напольным покрытием и в штробах стен.

Устройство внутренней канализации состоит из двух основных этапов:

• монтаж стояка;
• крепление горизонтальных труб.

Стояк является вертикальным коллектором, с которым соединяются все трубы. Нижняя часть стояка располагается в фундаменте, через отверстие которого внутренняя канализация соединяется с наружной системой.

В месте, где стояк будет соприкасаться со стеной, делают отметки. По желанию сверлится штроба размером немного больше, нежели диаметр трубы. Но в большинстве случаев коллектор размещают снаружи стены. Так проще его заменить (если возникнет в этом необходимость). Надежная фиксация стояка достигается с помощью хомутов и кронштейнов с шагом 2-3 м.

Прокладку труб осуществляют с наличием зазора от стены на уровне 3-4 см. Соседние трубы плотно соединяются фитингами с уплотнителями, благодаря которым сточные воды не будут проникать наружу. Если трубы прокладываются по стене, то шаг крепления составляет 0,5-0,6 м. В местах подключения сантехники следует предусмотреть отводы.

Несколько советов специалистов по внутренним работам:

1. Монтаж труб осуществляется с наличием уклона. Данный показатель зависит от диаметра труб. При использовании труб диаметром 5 см уклон составляет 3 см/1 м, 10-11 см — 2 см/1 м, 15 см — 1 см/1 м.
2. Между канализационной трубой и сантехникой обязательно монтируется сифон. Его основное предназначение — удерживание воды, благодаря чему запахи отработанной воды не попадают в комнату.
3. На кухне слив раковины оснащается уловителем жира.
4. Минимальный диаметр труб для отвода стоков от ванной, стиральной машины, раковин должен составлять 5 см, от унитаза — 10 см.
5. Унитаз рекомендуется монтировать возле стояка, в самой низкой точке горизонтальной разводки. Длина трубы до стояка не должна превышать 1 м.
6. В комнатах с канализационными трубами желательно сделать вентиляционную систему. Трубы вентиляции выводятся над кровлей.

Проект разводки внутренней канализации

В материалах проекта указываются:

1. Места установки приборов и расчёт оборудования для обеспечения бесперебойного функционирования канализации. Например, для слива стоков из унитаза и ванны применяются трубы, имеющие диаметр от 100 мм, для мойки достаточно 50 мм;
2. Уклон труб. Должно обеспечиваться движение сточных вод самотёком. Для этого уклон труб должен составлять не менее 30 мм на 1 м для труб диаметром 50 мм и 20 мм/1м – для сечения 100 мм;
3. Расчёт просвета вытяжной трубы. Для объёма оборудования, которое содержит простая канализация на даче, обычно хватает трубы с диаметром 50 мм;
4. Длина участков от унитаза и других приборов до стояка. Она должна быть не более 1 м от унитаза и не более 3 м от других санитарно-технических приборов. Будучи построенными без применения указанных норм, они не обеспечат самоток фекалий;
5. Места установки клапанов, которые пропускают воздух в систему, иначе разреженный воздух не даст стокам свободно отходить из системы.

Уклон труб

Как выполняется прокладка канализационных труб – пошаговое руководство с примерами

Отработанная вода и отходы жизнедеятельности человека сначала транспортируются в магистрали, расположенные снаружи здания, а потом попадают в накопительные резервуары или септики.

Для этого можно использовать трубную продукцию, произведенную из разного сырья. Совсем недавно для создания внешней канализационной магистрали в собственном доме использовались чугунные трубопроводы. На сегодняшний день все изменилось, и наружная прокладка труб канализации осуществляется из полимерной трубной продукции.

Причиной стала недолговечность чугуна в сравнении с пластиком, а кроме того продукция из этого сплава имеет большой вес и для монтажа потребуется спецтехника.
