Виды
Решетки для ливневой канализации можно классифицировать по разным показателям.
Например, если учитывать допустимую нагрузку, то такие изделия делятся на отдельные классы:
- А-С (допустимая нагрузка 1,5-25 тонн) – прочность и устойчивость к внешним воздействиям таких решеток позволяет устанавливать их в местах, где отсутствует интенсивное автомобильное движение;
- D-F (нагрузка в пределах 40-90 тонн) – эксплуатируются в местах, где плотный поток транспорта, а также отмечаются значительные нагрузки.
Перечень классов нагрузки
Если говорить о материалах изготовления решеток для лотков, то они бывают пластиковые, оцинкованные и чугунные.
Первый вариант используется преимущественно в условиях приусадебных хозяйств и в парковых зонах.
К преимуществам таких изделий относится:
- долговечность;
- малый вес;
- простота монтажа;
- высокая пропускная способность;
- возможность изменять размер изделия на свое усмотрение;
- доступная цена.
Чугунная ливневая решетка
А вот самыми надежными являются чугунные решетки для ливневой канализации.
Они пригодны для любых условий эксплуатации, даже в местах с повышенной нагрузкой.
Чаще всего, такие решетки можно встретить в промышленных зонах, где отмечается интенсивное движение тяжелого транспорта, в морских портах и аэропортах, в гаражных помещениях и транспортных терминалах.
Чугунная решетка и лоток модели Basic DN300
Характеристики и преимущества чугунных решеток хотелось бы рассмотреть на примере модели Basic DN300 с артикулом 27403.
Данное изделие выполнено из высокопрочного чугуна, его вес составляет 12,7 кг при размере 500*373*50 мм.
Цена решетки составляет 3 тысячи 650 руб. Чуть дешевле можно приобрести водоприемную решетку класса С из обычного чугуна.
При размере 750*400*23 мм ее вес составляет 25,2 кг.
Купить данный элемент ливневой канализации ориентировочно можно за 5500 руб.
Есть еще более доступные предложения, например, вы сможете купить прямоугольную решетку из чугуна весом 17 кг за 2 тысячи 640 руб.
Решетка и лоток Polymax Basic DN 300
Что же касается преимуществ, то абсолютно все чугунные изделия характеризуются повышенной устойчивостью к разрушительным процессам (коррозии), прочностью, долговечностью и уникальной способностью выдерживать существенные температурные перепады.
И что самое главное, цена и качество такой продукции идеально дополняют друг друга.
Не забывайте, что кроме своих функциональных достоинств, чугунные изделия еще отличаются и презентабельным внешним видом, а на некоторых моделях имеются даже антискользящие выступы.
Монтаж канализации
Что интересующий нас СНиП — внутренние сети водоснабжения и канализации — говорит о монтаже сточных систем внутри зданий? Чтобы не перегружать читателя информацией, мы выберем лишь те требования, которые актуальны при монтаже канализации жилого дома своими руками.
- Для отвода стоков следует использовать самотечные закрытые трубопроводы;
- Собранные из прямых труб ветки канализации прокладываются прямолинейно. Для поворотов используется фасонина (уголки, полуотводы, тройники и т.д.);
- Для присоединения к стоякам горизонтальных веток канализации под потолком помещений (в том числе в технических подвалах и подполах) нужно использовать косые крестовины и тройники;
Комментарий автора: направленный вверх косой отвод не течет даже при разгерметизации соединения.
Присоединение к стояку выполнено косым тройником
Присоединение к стояку двух ванн или любых других приборов, предполагающих залповый сброс воды, выполняется косой крестовиной. Она исключает переполнение гребенки (внутриквартирной канализации) при одновременном сливе воды на двух приборах.
Канализационный стояк должен вентилироваться. Вентиляция решает сразу две проблемы:
- Транспортировку испарений в жилые помещения естественной тягой;
- Срыв гидрозатворов на сантехнических приборах при залповом сбросе.
Вентиляционный вывод (фановая труба) выводится через кровлю.
Высота фановой трубы над ее уровнем зависит от типа крыши:
| Изображение | Тип крыши и высота вентиляционного вывода |
Вентиляционный вывод канализационного стояка на плоской неэксплуатируемой кровле | Плоская неэксплуатируемая — 30 см |
Фановая труба на скатной крыше | Скатная — 50 см |
Эксплуатируемая кровля: канализация выведена в общей с вентиляцией трехметровой шахте | Эксплуатируемая — 3 м |
На каждом стояке должны присутствовать ревизии для прочистки засоров. В многоквартирных домах ревизии располагаются:
- В квартирах на крайних этажах;
- В подвале;
- В домах высотой в пять и более этажей — через каждые три этажа.
Канализационная ревизия в квартире
Ревизии или косые тройники устанавливаются, помимо стояков, на всех поворотах лежневок (горизонтальных веток канализации) и на длинных прямых участках.
Максимальное расстояние между ревизиями определяется диаметром сточной трубы:
| Диаметр трубы, мм | Максимальное расстояние между ревизиями, м |
| 50 | 8 |
| 100-150 | 15 |
| 200 | 20 |
Ревизия на повороте лежневки в подвале
Конструкция
Ливневая канализация состоит из следующих элементов:
- дождеприемников, принимающих стоки;
- водосточных желобов и труб, для обеспечения отвода дождевой и талой воды;
- фильтровальных решеток, препятствующих попаданию в резервуары приемников и трубопроводы ливневкимусора или листвы.
Дождеприемники,люки ирешетки поставляютсякомплектно, или отдельными элементами.
Некоторые модели имеют пескоулавливающие фильтры, препятствующие заиливанию трубопроводов ливневой канализации. Они устанавливаются ниже отводных труб и собирают мелкие частицы грунта или песка в корзину дождеприемника. Пескоуловители нуждаются в регулярной очистке.
Решетки выполняют не только защитные функции, но и декоративные.Устанавливаются вровень с покрытием дорог и тротуаров.
Отверстиярешеток должны равномерно распределяться по поверхности, занимая не больше 30% их площади.
Рис.2. Схема монтажа дождеприемника.
Дождеприемники для ливневой канализации представляют собойрезервуарыквадратного, прямоугольного, или круглого сечения с отверстиями или отводами для труб или желобов.
- Квадратные или прямоугольные дождеприемники монтируются на трассах ливневой канализации, расположенной вдоль дорог, тротуаров, пешеходных переходов.
- Круглые— устанавливаются на ливневых колодцах. Для обеспечения устойчивости и жесткости применяется специальные крепежи. Круглые конструкции удобные и прочные. Обладают высокой несущей способностью.
- Круглые с обрамлением способны выдержать нагрузки от большегрузного транспорта и спецтехники. Они устанавливаются на городских автомобильных дорогах, дворовых территориях, автостоянках и заправочных станциях.
Талая вода и ливневые стоки поступают через приемники в трубопроводы или желоба ливневой канализации и отводится в коллекторы или водоемы.
Интересные конструкции Дождеприемник HL 600N c поворотным шарниром DN100 из ПП, верхняя часть из пластика
10 145 руб.
Заказать
Дождеприемник HL 600NG c поворотным шарниром DN100 из ПП, верхняя часть из чугуна
17 875 руб.
Заказать
Дождеприемник HL660/2 c вертикальным выпуском DN100/125 из ПП, верхняя часть из пластика
3 523 руб.
Заказать
Дождеприёмник ACO Self из полимербетона с оцинкованной решёткой, 250х250х350 мм.
В наличии 4 400 руб.
Купить Товар добавлен в корзинуВ корзине

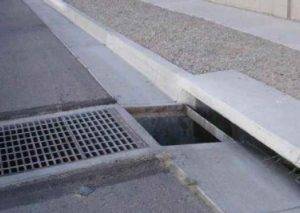

Бетонные конструкции
Традиционные бетонные водосборники повсеместно используют в автодорожном строительстве, они способны переносить высокую нагрузку и производятся из железобетона или фибробетона. Можно выделить несколько разновидностей изделий данного вида в зависимости от сферы применения — легкие, тяжелые или магистральные.
Легкие виды представляют собой модель небольшого размера (не более 400х400 мм.) кубической формы с толщиной стенки около 20 мм., для большей глубины залегания отводного трубопровода допускается их установка в вертикальном положении друг на друга. Изделия имеют низкую стоимость, высокий срок службы, устойчивы к температурным колебаниям в широких пределах.
Тяжелые дождеприемники для стока воды могут выдержать массу до 3000 кг., устанавливаются в местах с невысокой нагрузкой на дорожное полотно — на пешеходных тротуарах, выходах из зданий, в метро и пешеходных переходах.
Материалом изготовления корпуса служит фибробетон, решетки отливают из черного или с цинковым покрытием чугуна.
Другую разновидность тяжелых дождеприемников производят из железобетона, конструкция помещается по краям дорожного полотна автомобильных дорог и способна выдержать длительную нагрузку автотранспортом до 90 тонн.
Еще один распространенный вариант дождеприемников — магистральные, собираются из готовых бетонных желобов или способом их отливки на месте, которые затем накрываются сверху чугунными решетками. Конструкция повсеместно используется в автодорожном и индивидуальном строительстве для сбора широких потоков воды с городских и частных территорий.
Рис. 6 Чугунные конструкции – внешний вид
Разновидности канализационных дождеприемников
Итак, главное предназначение дождеприемника — сбор воды из труб и дворового покрытия. Другая функция данного элемента – очистка ливневой канализации от крупного и мелкого мусора. Этот резервуар первым принимает в себя весь объем жидкости из водосточных труб
Подбирая дождеприёмник, берут во внимание усредненный объем осадков‚ их интенсивность‚ рельеф и площадь участка
Данный компонент ливнёвки изготавливают в разнообразных вариациях. Они отличаются по глубине, форме, массе и материалу изготовления. Последняя характеристика является одной из определяющих.
Сегодня в продаже имеются следующие варианты конструкций:
- чугунные. Эти модели используются для отвода воды на дорожных магистралях, пешеходных дорожках и тротуарах. Хорошо выдерживают большие нагрузки, поскольку изготавливаются из сверхпрочного чугуна СЧ20. Этот материал обладает повышенной устойчивостью к разнородным агрессивным веществам и постоянным физическим нагрузкам;
- бетонные. Данные изделия широко применяются в дорожном строительстве и на других объектах, где система поверхностного отвода воды подвергается существенным нагрузкам. Бетонные лотки для ливневой канализации выпускают из тяжелого и прочного железобетона, а также более легкого и дешевого фибробетона. Помимо этого, дождеприемник из бетона может быть легким, тяжелым или магистральным;
- пластиковые. Это самый популярный вариант для индивидуального строительства. Отличаются умеренной стоимостью‚ небольшим весом‚ простотой монтажа. Изделия из морозоустойчивого полипропилена стойко переносят температурные перепады, воздействие агрессивной химической среды и средние физические нагрузкам.
Самый дешевый вариант — сделать дождеприемный колодец для ливневой канализации своими руками из кирпича. В этом случае нужно вырыть небольшую яму и облицевать ее стенки кирпичом. При этом необходимо оставить отверстия для прокладки труб и оштукатурить конструкции изнутри. Обязательно нужно забетонировать дно самодельного устройства.
Дождеприемники заводского производства, как правило, комплектуются корзиной‚ сифоном и декоративной решеткой. Корзины служат для сбора мусора, который проходит через решетку. После заполнения корзинок, их необходимо вынуть, очистить и установить на место.
Заводские модели также снабжаются конструкцией с перегородками, которые разделяют внутреннее пространство на отсеки, благодаря чему создается водяной затвор. В итоге неприятные запахи разлагающейся органики не просачивается наружу.
Производительность работы точечного дождеприемника находится в зависимости не только от его объема, но и от зоны монтажа. Резервуар должен быть размещен под водостоком или в месте постоянного сбора влаги. Если он поставлен под трубой, то струи должны точно попадать в центр решетки иначе часть жидкости попадет на фундамент или покрытие двора в виде брызг.
Виды дождеприемных решеток
Перечень видов
- Чугунные
- Пластиковые
- Медные
- Из нержавеющей стали
- Из оцинкованной стали
Пластиковые решетки не обладают прочностью. Их устанавливают на детских площадках, на тротуарах, в местах с низкой нагрузкой.
Медные изделия выполняют чисто декоративную функцию. Медь мягкий металл. Решетки применяют для ливневок где отсутствует какая-либо нагрузка.
Из нержавеющей и оцинкованной стали решетки устанавливают на автозаправочных станциях, промышленных зонах. Везде где приоритет отсутствие коррозии.
Лидируют на рынке дождеприемные чугунные водоприёмные решётки.
Изготавливаются изделия строго по ГОСТу 26008-83
Имеют три разновидности: ДБ, ДМ, ДК.
Чугунные решетки ДБ
- Прямоугольная форма
- Живое сечение площадью 0187м2
- 115кг
- Размер; ширина 570мм, длина 835мм, высота120мм
- Нагрузка 25 тонн
Чугунные решетки ДК
- Круглой формы
- Площадь сечения 0,135м2
- 100кг
- Размер: диаметр 775мм, высота 120мм
Другие сведения о чугунных решетках
Класс С
- Малый размер
- Область применения – однополосная дорога
Класс Д
- Большой размер
- Область применения – дорога с двумя и более полосами.
Температурный диапазон от -40 до +80
Водоприемные решетки для автодорог долговечны, выдерживают большую нагрузку, практически не поддаются коррозии.
Иногда устанавливают на лотки ливневой канализации во дворах, под водосточные трубы.
Устанавливать решетки данной категории должны только надлежащие инстанции.
Любая погрешность может привести к аварийной ситуации на автостраде.
Выпускаются 3 модели:
- Л-РС – прямоугольная. Размер: длина 990мм, ширина 395мм, высота 60мм
- Л – РС (ДБ2) – прямоугольная. Размер: длина 990мм, ширина 500мм, высота 120мм
- ЛКРД – круглая. Размер: Диаметр 870мм, высота 120мм
Достоинства чугунных изделий
- Устойчивость к агрессивной среде
- Эксплуатация 50 лет
- Высокая стойкость к резонансу температуры
- Чугун – экологически чистый материал
- Высокая защита стоков
- Выдерживает постоянные большие нагрузки
- Низкий уровень коррозии
Недостатки решеток
- Вес
- В большинстве случаев не эстетичный внешний вид.
- Трудный монтаж
- Требуют прочного закрепления (воровать чугун пока не прекратили)
Физические свойства чугуна
| Т | Е 10 (-5) | а 10 б | I | r | C | R 10 9 |
| Град | МПа | 1/Град | Вь/(м – град) | Кг/м3 | Дж/Хкг-град) | Ом-м |
| 20 | 1 | 54 | 7100 | |||
| 100 | 9,5 | 480 |
https://youtube.com/watch?v=F6ApHPhpnok
Решетки из чугуна также изготавливаются на заказ и могут отличаться от стандартных размеров.
Владельцы частных домов могут заказать кованые чугунные решетки и самостоятельно выбрать рисунок. В итоге получится качественное, высокопрочное, долговечное эстетически приятное изделие.
Особенности конструкции
Основные различия между моделями дождеприемников заключается в форме исполнения корпуса:
- квадратные или прямоугольные. Это самые распространённые и удобные изделия, которые устанавливают на территории частных домовладений, а так же вдоль тротуаров и дорог;
- круглые. Эти изделия предназначены для размещения на ливневых колодцах-водосборниках. Они оборудованы специальными крепежами для обеспечения жёсткости конструкции;
- круглые высокопрочные. Их устанавливают на автомагистралях, автостоянках и другой территории, по которой могут двигаться большегрузные машины и спецтранспорт.
Водоприемники для закрытой придомовой территории можно приобрести в специализированных магазинах стройматериалов. При выборе нужно руководствоваться проектными данными ливневки.
Выбор колодца
Устройства ливневой канализации «разрешены по правилам», что означает, что дождеприемники могут эксплуатироваться без индивидуального разрешения. В колодцах используется подземная инфильтрация для управления стоком поверхностных вод (дождевой или снежной талой).
Система ливневых стоков предназначена для слива избыточного дождя и грунтовых вод с мощеных улиц, парковки, тротуаров и крыш. Колодцы различаются по дизайну от небольших скважин до крупных муниципальных систем. И не смотря на три основные категории, они имеют четкое разделение для применения. Их питают уличные желоба на большинстве улиц и автострад, а также города в районах, которые испытывают сильные ливни и наводнения. Многие системы ливневых дренажных систем предназначены для осушения ливневых вод. Основным критерием выбора дождеприемника будет пропускная способность модели.
Колодцы необходимо регулярно чистить. Обычная очистка уменьшает количество загрязняющих веществ, мусора в системе ливневых стоков. Забитые сливы и отверстия могут привести к переполнению дождеприемника, что увеличит загрязнение. Очистка уменьшает количество мусора и песка, в частности, который может оседать на дне труб большого диаметра, уменьшая способность эффективно переносить сточную воду.
Лучшие методы управления осадками – это дождеприемники, которые предотвращают или уменьшают загрязнение и затопление. Правильная конструкция и размещение ливневого канализационного колодца минимизирует вероятность случайного или рутинного загрязнения, вызванного либо плохими эксплуатационными методами, либо неправильным использованием.
