Для чего нужна

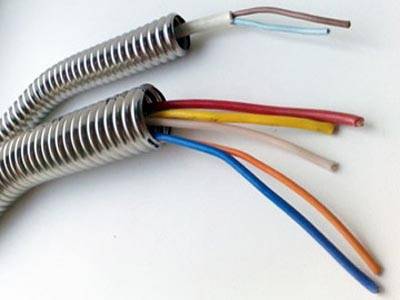

Гофрированная труба обеспечивает защиту и продлевает жизнь электропроводке.
Электрический кабель и провода прокладываются в гофре:
- для огнезащиты при возгорании горючих стен из дерева или каркаса, вагонки или перекрытий;
- под прокладку, под отделочный материал: вагонку, гипсокартон, плиту ПВХ, чтобы обеспечить безопасность жильцов. При ремонте хозяева сверлят стены или пробивают их, а значит, могут повредить изделия и пострадать от электричества;
- под пол, чтобы защитить электропроводку от сдавливающего эффекта бетона, заливающегося в основание пола;
- под пол, чтобы провода можно было поменять, если они повредятся или устареют;
- для защиты от внешних климатических и механических воздействий при наружной укладке.
Для наружной прокладки используются только прочные оболочки, защищающие от влаги, песка, ветра, снега и физических воздействий. На улице гофра подвергается температурному воздействию, поэтому ее поверхность должна быть твердой и стойкой.
Какой прочной бы не была гофра, она не сможет остановить воздействие сверла перфоратора, если пользователь окажет достаточное физическое воздействие. Расчет делается на своевременную остановку сверла при его провале во время работы. Предупредить человека, который, возможно, будет заниматься ремонтом, можно с помощью фотографий или чертежа.
Для наружной прокладки используются только прочные оболочки, защищающие от влаги, песка, ветра, снега и физических воздействий.
Виды гофрированных труб для канализации ↑
Разнообразие и ассортимент таких сантехнических приспособлений, как гибкая гофрированная труба для канализации, весьма широк и зависит от их назначения, материала, из которых они изготовлены и всевозможных специфических отличий толщины стенок, размеров выемок и всего готового изделия.
Предложения производителей типов гофрированных труб по их функциональному назначению заключаются в следующих разновидностях общего списка:
электромонтажные гофрированные трубы – имеют средние оценки по гибкости и прочности, которая заключается в механической устойчивости;
однослойная гофрированная труба – легкая по весу и имеет высокие показатели гибкости, применяются для защиты электрокабелей и газопроводов;
двухслойные гофрированные шланги – применяются для защиты электрокабельных линий в устройстве кабельных канализаций, где есть высокая вероятность их повреждения;
двухслойные гофрированные трубы – имеют наиболее высокие оценки прочности, механической и химической устойчивости, и применяются чаще всего в канализационных трубопроводах.
Гофрированные трубы по их свойствам подразделяются на такие группы:
легкие трубы – обладают низкой механической устойчивостью, не используются под землей, но применяются исключительно для наружного монтажа;
- тяжелые трубы – обладатели средней механической устойчивостью и применимы для подземных коммуникаций;
- сверхтяжелые трубы – обладают высокими показателями механической прочности, а поэтому применяются в прокладках трубопровода в специфических условиях, к примеру, под проезжей частью автотрассы или проходящей железной дороги.
Виды канализационных гофрированных труб отличаются также и по материалу изготовления.
Пластиковые, ПВХ и ПНД трубы – благодаря сложным полимерным соединениям эти трубы гарантировано обладают надежностью и могут послужить более 50 лет.
Самыми прочными из таких труб признаны металлопластиковые, они весьма легки и гибки в установке;
полипропиленовые двухслойные трубы (ПП) – очень хорошо себя показывают в химических загрязненных почвах, а также дренажных и канализационных системах, выдерживают высокие и низкие температуры от + 95 до – 20 градусов по Цельсию. Устойчивы к истиранию, а потому популярны в прокладке каналов с большим уклоном или в прокладках почвы, в составе которой имеются в наличии песок, ил или гравий;
желтые виды канализационных гофрированных труб – изготовлены из полиэтилена таких марок как: ПВХ, ПЭ63, ПЭ80, они применяются на высоких глубинах до 20 м, дополнительный материал – диэлектрик – позволяет обойтись без заземления в процессе укладки такого типа труб.
Канализационные гофрированные трубы также отличаются своими производителями, технологиями и, соответственно, свойствами и характеристиками.
Приведем несколько тому примеров:
гофрированные трубы для канализации компаний «Политрон» и «Политек» — трубы этих отечественных производителей имеют невысокую цену, но зато отличные показатели качества. По большому счету, применимы для устройства внутренних канализационных систем, устойчивы к высоким температурам (максимум 95 градусов по Цельсию), коррозии, засорам или истираниям;
гофрированные пластиковые трубы фирмы REHAU – их ассортимент охватывает довольно широкий круг канализационных сетей любых масштабов и назначений. Изготавливаются из таких материалов как: ПВХ, ПНД, ПП, а также из металлопластика;
гофрированные канализационные трубы из Голландии компании WAVIN – отличаются высокопрочностью и термостойкостью (от + 90 градусов по Цельсию очень длительное время). Имеют шумоизоляцию и практически не нуждаются в ремонте;
гофрированные трубы из Германии OSTENDORF – эти трубы признанной ведущей компании, которая уже давно зарекомендовала себя, как производитель канализационных труб из высококачественных полимеров. Внутренняя и внешние поверхности таких труб имеют дополнительную обработку материалами, которые защищают трубы от воздействия агрессивных веществ жидких сточных вод.
В каких случаях гофру можно не использовать
Гофра может не использоваться, если кабель прокладывается через стену, а не монтируется в нее. При работе перфоратором пользователю будет видно, где находится проводка, и он ее не зацепит. Кроме этого, от использования гофры можно отказаться, если проводка или кабель будет иметь самостоятельную защиту от различных воздействий.
Прокладка не обязательна в случаях, когда кабель не будет находиться под различными воздействиями в полости без влаги, пыли и механических воздействий. Это могут быть другие защитные элементы или коммуникации здания.
Также читайте:
Как правильно соединить металлопластиковые трубы
Что могут посоветовать специалисты
Несмотря на действительно невысокую степень сложности, процесс подключения сантехнических устройств к унитазу с помощью гофрированной трубы имеет свои особенности, которые совершенно необходимо следует принимать во внимание. И далее будет дано несколько советов, благодаря которым данный процесс пройдет максимально быстро и легко
Михаил М. – мастер-сантехник с 20-летним стажем: Если выбор был сделан в пользу очень жесткой гофрированной трубы, то оптимальным вариантом нужно считать приобретение отдельно и сифона. В случае с гофрой увеличенной жесткости организовать гидрозатворный сифон S-образной формы либо не получится вовсе, либо такой сифон не сможет обеспечить необходимую степень затворности.
Сергей: Не стоит увлекаться слишком сильным растягиванием гофры по длине. Порой в целях экономии люди приобретают чересчур короткие трубы с тем, чтобы можно было их потом растянуть. Но в этом случае труба лишается своих ребер жесткости – то есть складок. Что, понятное дело, не сказывается лучшим образом на ее прочности. На гофрированные трубы не нужно ставить какие-либо предметы. От этого труба со временем деформируется и лопнет.

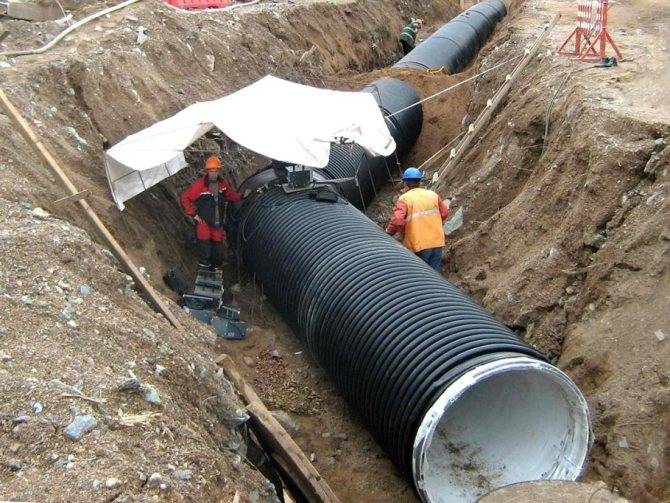

Экономическая целесообразность применения труб КОРСИС.
Требования, обычно предъявляемые к любым канализационным трубопроводам:
- хорошие длительно обеспечиваемые гидравлические характеристики;
- устойчивость к внешним нагрузкам;
- долговременная герметичность соединений;
- оптимальная коррозионная и химическая стойкость;
- высокая стойкость к истиранию;
- низкая зарастаемость различными типами отложений;
- простой и быстрый монтаж;
- конкурентоспособная цена в сравнении с другими материалами.
Материал и тип трубы должны соответствовать условиям, предусмотренным проектом. В первую очередь это относится кгидравлическим характеристикам, внешнему диаметру и к значению коэффициента шероховатости. Стойкость к химическомуагрессивному воздействию и истиранию должна оцениваться с учетом свойств сточных вод. Непроницаемость системы труб должна быть двусторонней: многие проблемы, имеющиеся в существующих канализационных коллекторах и наносящие ущербочистительным станциям, вызываются проникновением грунтовых вод в местах соединений. Отсутствие герметичности, в основном,связано с неправильной установкой трубы, хотя причиной этого могут также быть неправильные конструкция соединения или тип используемого уплотнения.
При анализе экономической целесообразности применения труб из полиэтилена, нужно отметить, что значительно важнее непросто делать сравнительные оценки затрат на прокладку трубопровода, а рассматривать канализационный трубопровод в комплексе, включая в эти оценки перспективные затраты на техническое обслуживание и ремонт, а также срок службы, желательно не менее 50 лет.
При проектировании канализационных систем первостепенное значение, как правило, придается вопросам окончательной стоимости (под которой понимают совокупную стоимость материала, прокладки и эксплуатации) и долговечности при условии правильного обслуживания.
На этом основании разработчик проекта, заказчик, подрядчик и служба эксплуатации должны оптимизировать проект как единоецелое, состоящее из: анализа детальных схем сооружения, оптимального выбора материала, точного определения наиболееэкономичных и подходящих методов прокладки, технически и экономически эффективной установки, и, наконец, правильного режима эксплуатации.
Полиэтиленовая труба КОРСИС наилучшим образом отвечает всем указанным требованиям.
Что такое унитазная гофра и зачем она нужна
Основная функция гибкой трубы – удаление канализационных стоков во внутреннюю систему. Она соединяется с выпускным патрубком унитаза и центральным стояком. Задача – обеспечение слива воды (отходов) без засорения трубопровода. Это происходит при наличии двух факторов – достаточного напора во время смыва и соблюдения угла наклона гофры на унитазе относительно входного отверстия стояка.
Преимущества гибкой гофры для унитаза:
- Относительная простота монтажа. Можно регулировать расстояние от выпускного патрубка до стояка. Это упрощает самостоятельную установку.
- Герметичность. Надежность присоединения обеспечивается конструкцией манжет, наружных и внутренних.
- Относительно простая замена. Для демонтажа необязательно снимать унитаз. Гибкую гофру можно сжать, после чего снять ее.
Важно обеспечить правильный монтаж и соблюдать правила обслуживания. После установки должен быть свободный доступ к гофрированной трубе для унитаза для проверки целостности, проведения ремонтных работ в туалете
Когда нужна замена гофры
Главная причина необходимости замены – повреждение оболочки, что приводит к разгерметизации системы. Первый признак – появление неприятного запаха, влаги под гофрированным соединением. Такое происходит из-за неправильного обслуживания или монтажа. В последнем случае после установки на поверхности гофры возникает натяжение, что впоследствии приводит к появлению разрывов, трещин. Другие причины необходимости заменить гофрированный патрубок:
- Осевое смещение между выпускным патрубком и входом в центральный стояк. Из-за особенностей конструкции изгиб гофры для подключения унитаза может составлять 45-90°. Однако это может привести к появлению засоров. Выход – постепенно переставлять
- унитазную чашу, чтобы уменьшить осевое смещение.
- Внешнее воздействие. Это могут быть трубы канализационной системы, другие компоненты, давящие на поверхность гофрированного соединения. Следствие – появление механических повреждений.
- Провисание. Это формирует неправильный угол наклона, из-за чего сток будет скапливаться в самой низкой точке.
- Плохой смыв. Вода уходит очень медленно.
Срок службы полимерной гофры – до 20 лет. Постепенно пластик становится жесткий, что делает его хрупким, восприимчивым ко внешним воздействиям. Причина – относительно небольшая толщина стенок. Она меньше, чем в обыкновенных, гладких, пластиковых трубах.
Правила выбора
Чтобы гофрированные трубы прослужили длительное время, важно правильно подобрать изделия для тех или иных условий. Основными критериями выбора являются:
- вид труб;
- материал изготовления;
- размеры труб.
Основные виды труб
Основными разновидностями гофрированных труб являются:
- однослойные;
- двухслойные.
Однослойная труба отличается меньшей стоимостью и сниженным запасом прочности, так как подвержена механическим повреждениям. Использовать однослойные трубы рекомендуется для подключения сантехники и прокладки наружных трубопроводов.
Однослойная гофрированная труба
Двухслойная труба не подвержена механическим повреждениям, что значительно расширяет область ее использования. Высокий уровень прочности позволяет использовать ее для наружной канализации, для прокладки подземных трубопроводов, а также для прокладки под дорогами и иными аналогичными сооружениями.
Гофрированные трубы, состоящие из двух слоев материала
Специалисты рекомендуют использовать двухслойные трубы на всех участках канализационной сети. Это позволит в несколько раз увеличить запас прочности трубопровода в целом.
Преимущества и недостатки различных материалов, применяемых для изготовления труб
Различные виды гофрированных труб могут быть изготовлены:
- из поливинилхлорида (ПВХ). Такие изделия отличаются морозоустойчивостью, устойчивостью к агрессивным средам, негорючестью. Существенным недостатком ПВХ является подверженность высоким температурам. При достижении 60ºС изделия начинают деформироваться. Поливинилхлоридные трубы рекомендуется использовать для строительства наружной канализации, в том числе для прокладки трубопроводов на труднодоступных участках, под дорогами и иными объектами, в сейсмически активных зонах;
- из полиэтилена низкого давления (ПНД). Такие изделия не подвержены негативному воздействию высоких температур. Так же как ПВХ трубы, они устойчивы к различным химическим соединениям и обладают высоким запасом прочности. ПНД рекомендуется использовать для сооружения внутренней части канализационной системы, подключения септиков и иных очистительных сооружений, подключения сантехнического оборудования;
- из полипропилена (ПП). Полипропиленовые трубы отличаются повышенной механической прочностью при малых диаметрах. Именно по этой причине такая разновидность преимущественно используется для прокладки дренажных систем.
Подбор размеров
Как выбрать размеры? Наиболее существенным показателем является диаметр канализационных труб, который зависит от таких факторов, как:
- количество стоков, проходящих через систему;
- количество подключенного оборудования;
- длина сети канализации.
Чтобы не производить сложные расчеты, рекомендуется:
- посудомоечную, стиральную машины и иное аналогичное оборудование подключать трубами, диаметр которых составляет 25 мм;
- душевую кабину, раковины и умывальники, кухонную мойку, ванну присоединять с использованием труб диаметром 40 мм – 45 мм;
- общедомовые стояки принято сооружать из труб с диаметром 50 мм – 60 мм;
- уличная часть канализационной сети изготавливается из труб, имеющих диаметр 110 мм и более в зависимости от общего количества стоков.
В соответствии со стандартами (ГОСТ 51613, ГОСТ 14254, ТУ 2247 и так далее) гофрированные трубы выпускаются диаметром от 10 до 630 мм и могут иметь разное количество ребер жесткости, что и отражается на таком показателе, как прочность.
Соединение труб «Корсис» между собой
Соединение «Корсис» возможно несколькими методами:
- с помощью муфты из полиэтилена;
- сварка встык;
- раструбное соединение.
С помощью ПЭ муфты
Муфтовый способ соединения – наиболее распространен. Предполагает использование уплотнительного кольца. Для труб диаметром менее 200 мм кольцо вставляют во вторую волну гофры. Для изделий более 200 мм – в первую. Положение уплотняющего язычка – в направлении ближайшего конца трубы. Это обеспечивает идеальное прилегание муфты и гарантирует герметичность соединения.
Соединяемые поверхности должны быть очищены от загрязнений и смазаны силиконовым водоотталкивающим составом. При этом смазка, применяемая в зимнее время года, отличается от летнего варианта.
Сварка встык
Пайка изделий «Корсис» встык осуществляется стандартным образом при помощи гидравлических сварочных аппаратов. Свариваемые элементы зажимают электроприводами, торцевателем выравнивают плоскости пайки, которые далее расплавляют нагревающим элементом. После чего происходит автоматическое соединение и фиксация. Современное оборудование позволяет производить пайку полимерных труб размеров до 1200 мм с минимальным участием человека.
Следует отметить, что данный способ соединения изделий «Корсис» редко используют. Сварочные аппараты для пайки труб столь больших размеров дорогостоящие и тяжелые для транспортировки. Для удобства монтажа производитель предлагает скрепляющие элементы — муфты, кольца. Изделия больших размеров (более 250 мм) комплектуются раструбом.
Раструбное соединение
Данный способ используют, чтобы соединить изделия больших размеров. Производитель поставляет трубы более 25 см в диаметре с уже приваренным раструбом. Для монтажа применяют уплотнительное кольцо и водоотталкивающую смазку на основе силикона.
Разновидности
Производство гофрированных труб для канализации ведется на базе двух видов сырья:
- ПВХ;
- ПНД, ПВД.
Рассмотрим оба вида внимательнее:
Трубы из ПВХ
Трубопроводы из ПВХ относятся к наиболее популярным линиям водоотведения. Они показывают высокие рабочие качества в сочетании с низкой ценой. Различают три разновидности:
- легкие. Обладают сравнительно низкой прочностью, применяются для сборки внутренних участков или для работы в благоприятных условиях;
- тяжелые. Способны переносить значительные нагрузки. Используются на глубинах до 15 м;
- сверхтяжелые. Обладают большой жесткостью и прочностью. Используются в самых сложных, перегруженных участках сети.
Каналы из ПВХ универсальны, встречаются как в частных, так и в общественных сетях.
Полиэтиленовые изделия
Трубопроводы из полиэтилена обладают более высокими рабочими качествами, чем виниловые аналоги. Они абсолютно не реагируют на контакты с кислотами или щелочами. Кроме этого, они лучше переносят охлаждение, не теряя своей эластичности. Полиэтиленовые гофротрубы показывают неустойчивость к высоким температурам, но для систем водоотведения это не критичный недостаток. При этом, гофрированная труба для ливневой канализации из полиэтилена надежнее виниловой, так как она легче переносит перепады температур. Укладка ливневых систем не производится на большой глубине, поэтому устойчивость к низким температурам очень важна.
Для изготовления используют разные марки полиэтилена, как высокого, так и низкого давления. Среди них марки ПЭ80, ПЭ63, несколько видов ПНД. По конструкции полиэтиленовые и виниловые изделия не отличаются друг от друга, хотя первые более эластичные и могут использоваться без фитингов.
Преимущества использования гофры
Подключение раковины к канализации можно выполнить 2 способами. Можно использовать обычные пластиковые трубы, а можно просто соединить выход сифона со входом в канализационную трубу гофрированной трубой.
Такое решение имеет несколько преимуществ:
гофра под раковину за счет гофрированной боковой стенки без проблем растягивается, так что можно не бояться не угадать с длиной трубы;
Обратите внимание! Сильно растягивать ее все-таки не рекомендуется. Нужно помнить, что стенка выполнена из резины и не отличается особой прочностью, при чрезмерном растяжении срок ее службы сократится
- упрощается процесс монтажа. Если при использовании обычных труб не обойтись без поворотов, то гофра позволяет сразу соединить вход в канализацию с выходом из сифона;
- в стесненных условиях использование обычных труб может быть сильно осложнено, гофрированный аналог в таком случае очень удобен;
Сантехническая гофра незаменима при дефиците свободного места
невысокая цена и доступность также относятся к преимуществам – приобрести бутылочный сифон с гофрой для подключения можно приблизительно за 200-300 рублей в любом сантехническом магазине.
Есть и ряд недостатков, некоторые довольно существенны:
- ребристая поверхность – не самый лучший вариант для отвода стоков, особенно на кухне. В ванной комнате это не играет особой роли, ведь в канализацию отводится только вода, но в кухне гофра может быстро забиваться. Это происходит из-за того, что помимо воды через нее проходит жир и другие вещества с которыми приходится иметь дело на кухне, складки очень быстро забиваются;
- меньшая стойкость к механическим воздействиям – тонкую резиновую стенку очень легко повредить;
- невозможность использования вантуза для прочистки засорившейся канализации, перепады давления, создаваемые при этом, могут привести к разрыву стенки. Под запретом оказываются и другие способы прочистки засора, например, сантехнический тросик.
Особенности
Повсеместное применение гофрированных соединительных структур обусловлено тем, что они намного прочнее труб с гладкой поверхностью и удобны в эксплуатации. Благодаря возможности растяжения и сжатия нет необходимости использовать дополнительные крепежные элементы. Гофра по своей сути – это гибкая ребристая труба, которая выпускается в однослойных и многослойных видах. Она бывает ребристой снаружи и гладкой с внутренней стороны.
По назначению данные конструкции выполняют соединительные функции для транспортировки отработанных жидкостей в канализационную систему. При применении в канализационных сливах данные конструкции фактически играют роль гидрозатворов, которые на основе физических законов обеспечивают, наряду со сливом, создание воздушного разрыва в изогнутой в виде букв U или S трубе и, соответственно, обеспечивают защиту помещения от неприятных запахов.
Гофра применяется в сифонах двух видов.
- Гофрированный сифон – это цельная конструкция, представляющая собой складчатый шланг из резины, металла или полимеров, служащий для соединения сливного отверстия сантехнического агрегата (кухонной мойки, раковины или ванной) и отверстия входа в канализационную систему. Он состоит из самого шланга и соединительных элементов, расположенных на концах конструкции и обеспечивающих герметичное крепление всех элементов.
- Бутылочный сифон – сантехническое устройство, в котором гофрированный шланг осуществляет соединение самого сифона с канализационным сливом.
В настоящее время чаще используются сифоны бутылочного типа, которые имеют отстойники для мусора, защищающие от засорения и облегчающие очистку агрегата. Данные конструкции соединяются с канализационным сливом, как правило, с помощью гофрированных шлангов. Они используются при скрытом монтаже сантехнического оборудования. Гофра для сифонов бывает металлическая хромированная и пластиковая.
- Металлические изготавливают из нержавеющей стали, а также стали, покрытой хромом. Они используются в основном при открытом монтаже исходя из общего дизайна помещения. В подобных соединениях применяют короткие гибкие трубы. Данные трубы также используют в труднодоступных местах, где обычный пластик легко повредить. Стальные гибкие соединения крепки, экологически чисты и долговечны, устойчивы к перепадам температур и влажности, но значительно дороже пластиковых изделий подобного направления.
- Пластиковые гофрированные соединения применяют при скрытом монтаже как для кухонных моек, так и для туалетных комплектующих: ванн, умывальников и биде.
