Разновидности выгребных ям
Все виды канализационных резервуаров данного типа могут быть разделены на несколько основных видов.
- Модели с дном фактически не осуществляют какой-либо очистки стоков и служат лишь накопителями для последующей откачки с помощью ассенизаторской машины.Герметичная выгребная яма с дном нуждается в регулярной откачке
- Конструкции с перетоком являются, по сути, двухкамерными септиками, в которых осуществляется осаждение твердых частиц в первом резервуаре и почвенная фильтрация во втором, а чаще всего – и аэробное разложение примесей микроорганизмами. Такая переливная выгребная яма из бетонных колец по качеству очистки стоков значительно выигрывает у конструкции, описанной далее.Схема выгребной ямы из бетонных колец из двух камер (простого септика)
- Однокамерная модель без дна – это некий переходный вариант между обычным накопителем и септиком. Дешевые и простые конструкции обеспечивают в то же время частичную очистку стоков и их дренирование в грунт, за счет чего заполнение резервуара происходит намного медленнее, а услуги ассенизаторов и расходы на них требуются значительно реже.Устройство выгребной ямы из железобетонных колец без дна
В то же время существуют некоторые ограничения с точки зрения возможности установки такого очистного сооружения.
- Вода через фильтр будет беспрепятственно уходить в грунт только в том случае, если почва на участке песчаная, рыхлая, с хорошей влагопроницаемостью. Глина или суглинок могут пропускать стоки в первое время, однако вскоре станут практически герметичным препятствием.
- Еще одно условие – низкий уровень залегания грунтовых вод. Считается, что грунтовые воды должны пролегать не ближе, чем 50-100 см от нижней части очистной конструкции, чтобы избежать смешивания их с загрязненными стоками и распространения вредных веществ.
Выбор объема резервуаров любого типа нормируется санитарными нормами и правилами и должен быть не менее суточного объема стоков, умноженного на 3. Рассчитать такое количество можно, исходя из норм потребления воды на одного человека – 200 литров в сутки. Очевидно, что минимальный объем выгребной ямы для дачи может быть меньше из-за периодичности ее использования. В то же время следует помнить, что, чем меньше объем резервуара, тем чаще придется вызывать ассенизаторскую машину и оплачивать ее услуги.
В ямах без дна и в двухкамерных моделях можно использовать специальные биопрепараты, способствующие разложению органических примесей. Это будет способствовать снижению скорости наполнения резервуаров.
Виды выгребных ям из бетонных колец
- Яма с дренажным дном
- Монолитный септик
- Комбинированный
Давайте рассмотрим каждый вариант.
Выгребная яма с дренажным дном
Состоит из бетонных колец, количество которых зависит от потребления воды, соответственно и стоков.
Всегда имеет плотную крышку с люком для ревизии и чистки.
У сооружения дно выполнено в виде природного фильтра (насыпь из гравия, щебня и пески).
+
- Легкий монтаж
- Прочность
- Редкая чистка
—
- Рассчитан на небольшое количество стоков
- Дренажное дно долго не прослужит, спустя время септик придется переносить
- Очень внимательно относится к утилизации мусора в канализационную систему
Стоки попадают в яму, где отстаиваются, и пройдя очистку природным фильтром уходят в грунт.
Монолитный септик
Место установки должно иметь свободный доступ, для подъезда обслуживающий техники. Шланг ассенизаторской машины от 6 до 15 метров длиной.
Отличается от ямы с дренажом наличием глухого дна.
+
- Объем можно подобрать
- Долгий срок службы
- Прочность
—
- Септик подлежит регулярной откачке
- При очистке неприятный запах слышится на всю округу
- Все стыки и соединения между кольцами обязательно должны быть герметичными.
В яме скапливаются сточные воды. Отстаиваются. Крупные включения оседают на дно, образуя ил. Очистка производится по мере заполнения.
Комбинированный септик
Комбинированный септик – это два вида ям соединенных между собой трубой.
Первая яма делается с глухим дном, вторая с дренажным.
Данный вид выгребной ямы оптимальный по сравнению с другими.
+
- Прочность
- Долговечность
- Большой объем
- Хорошее качество очистки стоков
- Не боится залпового сброса
—
- Требуется очистка
- Монтаж с особенностями
- Не подходит для больших домов
- Не рассчитан на сброс воды из искусственных водоемов (бассейн, пруд)
- Свободный доступ для подъезда спецоборудования
Данный вид самодельного септика может работать с бактериями или без них. Применяются бактерии анаэробного типа, они размножаются и продуктивно работают в бескислородной среде.
Как сделать сливную яму в частном доме
Строительство сливной ямы начинается с расчетов. Необходимо определить уровень грунтовых вод на участке.
Если, например, данный уровень равен 5-7 метров, то глубина ямы может составлять 2-2,5 метра. Делать более глубокую яму не рекомендуется, так как могут возникнуть проблемы при ее откачке.
Также нужно определиться с объемом ямы.
Средний расход воды на одного человека в сутки составляет 150 литров.
Поэтому этот показатель умножают на количество членов семьи, получая расход на один день. Выгребная яма должна иметь объем как минимум в 4 раза больше данного показателя.
Как правильно сделать выгребную яму самостоятельно? Для этого выкапывается яма заданных габаритов.
Следует учитывать толщину будущих стен, поэтому размеры ямы должны превышать расчетные.
Если яма делается герметичной, то ее дно бетонируется.
Стенки ямы выкладываются красным кирпичом, железобетонными столбиками или просто заливаются бетоном. Можно использовать готовые бетонные кольца, которые ставятся друг на друга.

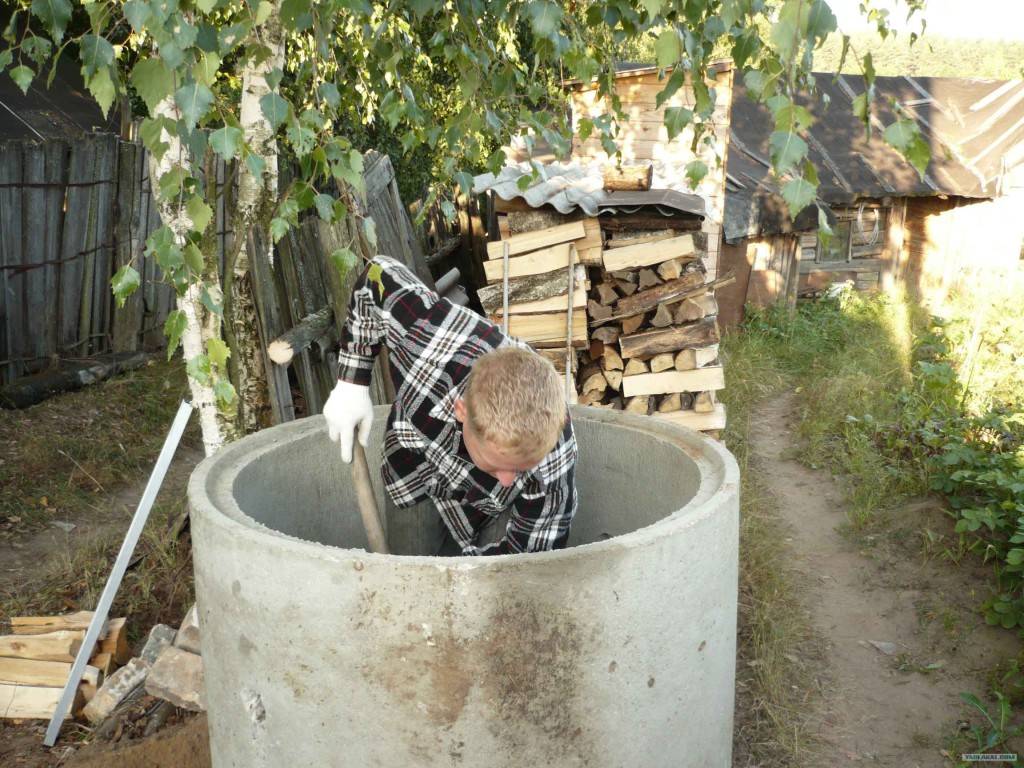

Есть очень простой способ углубления бетонных колец в землю. Кольцо просто находится на поверхности почвы в заданном месте. Лопатой с короткой ручкой выбирается грунт из середины бетонного кольца. Само кольцо постепенно опускается вниз. Затем на него ставится второе кольцо и снова выбирается грунт.
При кладке стен необходимо предусмотреть вхождение в выгребную яму сточных труб, которые желательно располагать ниже уровня промерзания почвы.
Выложенные стенки необходимо загерметизировать с наружной стороны, для этой цели используют:
- жирную глину,
- рубероид,
- битум.
Сверху выгребная яма закрывается бетонной крышкой, в которой должно обязательно находиться отверстие для выкачки содержимого ямы. Можно накрыть яму листами волнистого шифера, проложив в качестве опоры доски или балки.
Бетонные кольца являются готовыми заготовками для строительства выгребной ямы. Бетон более устойчив к агрессивной среде, нежели кирпич, да и круглая форма ямы не так будет способствовать заиливанию.
Для изготовления именно переливной ямы подготавливают котлованы под две емкости из бетонных колец. В эти емкости закладываются бетонные кольца, производится герметизация стыков колец и трамбовка почвы вокруг емкостей.
Верхние кольца каждой ямы должны иметь отверстия для прокладки канализационных труб.
Если таких отверстий нет, то они пробиваются при помощи перфоратора.
В бетонные колодцы заводятся трубы. Лучше всего трубы использовать пластиковые, так как они не забиваются отложениями и обладают устойчивостью к агрессивной среде.
Соседние бетонные емкости соединяются между собой сливными трубами так, чтобы выход слива из первой емкости находился на 20-30 сантиметров ниже входа в емкость трубы из дома. Такое расстояние по высоте между трубами необходимо во избежание засорения входной трубы плавающими нечистотами.
Как сделать выгребную яму для туалета
Туалет также нуждается в выгребной яме. Обычно для этого выкапывают небольшую яму, к которой обеспечивают доступ при ее очистке. Яма может быть выложена кирпичом или залита бетоном по всему периметру.
Идеальным вариантом является использование бетонных колец.
Глубина ямы для туалета выбирается произвольной, в зависимости от подстилающего грунта. Желательно копать яму до песчаного слоя, который будет поглощать жидкость. Дно ямы рекомендуется засыпать гравием, битым кирпичом или щебнем, которые будут способствовать лучшей очистке содержимого ямы.
Ширина и длина выгребной ямы определяются на месте, с учетом габаритов туалета. Желательно наличие вентиляции. Для этой цели можно использовать вентиляционную трубу, поднимающуюся над крышей туалета на высоту 50-70 см.
Преимущества и недостатки
Основные достоинства:
- долговечность, обусловленная высокими качественными характеристиками бетона и армированием. По оценкам специалистов сливная яма из бетонных колец может прослужить ≥ 100 лет;
- обеспечение полной влагонепроницаемости при условии устройства качественной гидроизоляции;
- высокая устойчивость к сжимающим воздействиям;
- высокая прочность, морозостойкость и влагостойкость;
- круглая форма способствует оптимальному распределению нагрузок на стенки;
- бетонные кольца, имеющие гладкую поверхность, удобны для чистки и обслуживания;
- высокая химическая стойкость, лёгкое выдерживание происходящих в отстойнике процессов брожения и гниения канализационных стоков;
- экологичность эксплуатации, обусловленная вывозом нечистот с помощью ассенизаторских машин;
- простота конструкции, позволяющая самостоятельное устройство выгребной ямы из бетонных колец;
- невысокая стоимость конструктива и доступность приобретения практически в любом населённом пункте.
Из имеющихся минусов можно выделить:
- необходимость периодического обслуживания ассенизаторами, при несвоевременных очистках могут просачиваться зловонные запахи;
- значительный вес элементов, поэтому монтаж выгребной ямы из бетонных колец выполним только с использованием грузоподъёмных механизмов или устройств;
- необходимо обязательное устройство удобного подъезда непосредственно к месту нахождения отстойника, так как длина стандартных шлангов ассенизаторских машин составляет 3 м;
- возможное загрязнение грунтовых вод при устройстве резервуаров без днища;
- при высоком УГВ необходимо дополнительно загерметизировать швы между элементами и всю их поверхность.
Виды различных септиков
Выгребные ямы для дачных туалетов бывают двух видов:
- Без гидроизоляции;
- Гидроизолированные.
Выгребная яма без гидроизоляции — самый простой способ монтажа дачного туалета. Однако такой вид септика подходит не для каждого участка, к тому же, обладает многими нежелательными эффектами. Например, наличие запаха может испортить отдых в саду, а загрязненные грунтовые воды — урожай овощей и зелени.
Смотрим видео, что из себя представляет этот продукт:
Канализационные колодцы без гидроизоляции бывают следующих видов:
- Простой котлован без облицовки.
- Котлован с покрышками.
- Котлован из кирпичной кладки.
Опалубки для выгребных ям:
- Деревянная;
- Металлическая.
Выгребные ямы без гидроизоляции нельзя устанавливать, если грунтовые воды находятся недалеко поверхности земли. Также нельзя устанавливать такие туалеты рядом с жилыми домами (и соседскими дачными домиками). Срок службы септика зависит от числа проживающих в доме, и при заполнении ямы на 2/3 объема, нужно очищать с помощью фекального насоса для выгребной ямы или копать новую.
Различные виды
Гидроизоляция выгребных ям может быть осуществлена с помощью:
- Пластиковых резервуаров;
- Кирпичной кладки;
- Бетонных колец.
Утилизация отходов в пластиковых емкостях происходит за счет специальных бактерий, помещенных в них. Цена емкостей для выгребной ямы зависит от объема. Гидроизоляцию из бетона конструируют с бетонным дном и без него. Ямы без дна обходятся дешевле и устанавливаются проще. Однако эффективность такого устройства сомнительна. Во-первых, есть риск заражения грунтовых вод. Во-вторых, через какое-то время яму без дна нужно засыпать землей. В-третьих, наличие запаха — нежелательное явление на даче.
В связи с этим, владельцы считают, что выгребная яма на даче должна быть установлена на бетонном основании. Для повышения гидроизоляционных свойств бетонные кольца и дно покрывают специальным защитным слоем. Полностью гидроизолированная выгребная яма из колец отвечает всем гигиеническим нормам и совершенно безопасен.
Преимущества гидроизолированной ямы:
- Изоляция сточных вод;
- Защита грунта от заражения;
- Отсутствие запаха;
- Установка не зависит от грунтовых вод;
- Эстетичность.
Яма из бетонных колец
Котлован под емкость размещают на участке согласно санитарным нормам.
Для размещения выгребной ямы со стенками из бетонных колец выбирают подходящее место на участке. При этом соблюдают ряд обязательных требований, предусмотренных нормами санитарии: от дома должно оставаться не меньше 5 м, от водозаборов — не меньше 25 м. Место должно надежно защищаться от проникновения талых и дождевых вод.
Выкапывают яму (вручную или спецтехникой) глубиной, соответствующей размерам бетонных колец. Обычная глубина котлована под септик составляет примерно три метра, что позволит ассенизаторской машине производить откачку эффективно — до самого дна колодца.
Дно выравнивают, уплотняют и закрывают железобетонной плитой. Как вариант: можно установить нижнее кольцо, уже имеющее дно. Или залить дно из бетона. Для этого на 4 части песка берут 1 часть цемента и 6 частей щебня. Постепенно добавляют воду в сухую смесь и перемешивают, пока бетон по консистенции не станет похож на сметану и весь щебень не погрузится в раствор.
Приготовленную смесь выливают на дно и выравнивают. Дают раствору схватиться и затвердеть. Дня 3-4 вполне достаточно будет для этого. Если дно заливают в жаркую погоду, то его периодически сбрызгивают водой. Такая мера исключит появление трещин, которое возможно при быстром высыхании.
Опустив бетонные кольца на дно, швы герметизируют раствором цемента.
После окончательного затвердевания бетона приступают к установке колец. После опускания первого кольца проводят изоляцию по окружности перед укладкой второго кольца. Изоляционным материалом может выступить старая камера от велосипедных колес, а также другие типы уплотнителей из резины, которые прокладывают между кольцами. Очень аккуратно нужно проводить опускание бетонных колец в яму, не допуская их перекосов и застревания в ней. Застрявшее кольцо дергать не рекомендуют. Поэтому яму копают немного шире, чем размеры бетонного кольца. Как происходит монтаж кругов, можно увидеть на фото.
Использование жидкого стекла считается очень выгодным. Жидкое стекло добавляют в раствор бетона и смесь наносят на стыки между двумя кольцами. После чего на нижний круг монтируют следующий. Изделия «с замком» будут неплохим вариантом, предусматривающим надежное сцепление бетонных изделий друг с другом. При использовании обычных колец их соединяют простыми скобами.
Вполне достаточно 2 колец, если их диаметр — от 1,5 до 2 метров. Для придания яме функциональности септика ее оборудуют надлежащим образом. Выкапывают вторую яму немного большей глубины, чем у первой. В нее также устанавливают кольца, но дно уже не герметизируют, а оставляют его открытым.
В верхних кольцах просверливают отверстия и прокладывают трубы перелива из одной ямы в другую на глубине 50 см от поверхности земли. Если зимы в регионе холодные, то расстояние до труб от верха ямы будет примерно 80 см.
Канализационные трубы должны пролегать под наклоном.
После окончания монтажа колец и ямы выводят сливные трубы с обязательным соблюдением уклона, составляющим около 15 °. Трубы для слива берут с диаметром 15 см. После вывода труб делают контрольное спускание воды. Если слив осуществляется беспрепятственно, ямы закидывают грунтом.
Делают гидроизоляцию швов изнутри, при высоком нахождении грунтовых вод — еще и снаружи. Поверх последнего кольца укладывают перекрытие с отверстием под люк, его закрывают деревянной крышкой. Крышку утепляют.
Монтируют вентиляционный стояк, который в диаметре должен составлять 100 мм, а в высоту над уровнем земли — 700 мм. Использование биопрепаратов в сливной яме из бетонных кругов делает ее экологически безопасной.
Использование биопрепаратов делает функционирование выгребной ямы полноценным. С их помощью возможно полностью переработать сточную жидкость. Во второе отделение будет переливаться уже очищенная вода.
Вода, очищенная с помощью биопрепаратов, приобретает свой первоначальный химический состав на 98 %, и для окружающей среды она уже не представляет абсолютно никакой угрозы. Можно использовать очищенную воду для технических целей, например, для полива грядок на участке. В основном резервуаре идет разделение жидкости на две составляющие: воду и активный ил, который опускается на дно и автоматически принимает участие в последующей обработке сточных вод.
Особенности конструкции
При выборе материалов, из которых будут делать выгребную яму из бетонных колец своими руками, нужно обращать внимание на особенности материалов
Кольца
Выбирая бетонные кольца рекомендуют опираться на такие характеристики:
Размер. Высокие элементы предпочтительны в обустройстве выгребной канализации. Чем выше кольца, тем меньше их потребуется, а значит, будет и меньше мест стыков.
Целостность
Важно, чтобы бетонные кольца не были повреждены, ведь при эксплуатации они будут постоянно в агрессивной и влажной среде.
Соединения. Характеристика не обязательна, но, если удастся приобрести кольца с соединениями, конструкция обретет хорошую герметичность и целостность.
Чтобы не тратить силы и время на обустройство дна, можно приобрести одно бетонное кольцо закрытого типа, оно послужит нижним элементом системы.
Диаметр
Кроме высоты и особенностей конструкции, кольца отличаются и диаметром:
- 70-100 см. Компактные варианты, подойдут для небольших дачных домов, где люди постоянно не проживают.
- 100-150 см. Внутренний диаметр такого размера подойдет для обычного частного дома.
- 150-200 см. Делать выгребную яму из таких крупных колец целесообразно для домов, где проживают большие семьи и имеется много стоков.
Принцип действия
Отходы человеческой жизнедеятельности, проходящие сквозь сифоны и наклонные канализационные трубы, попадают в первый отсек. Внутри него они делятся на две фракции, легкую и тяжелую. В ходе процессов брожения и окисления, проходящих в середине устройства, фекальные воды частично нейтрализуются, снижая степень своей опасности для окружающей среды.
Длительное использование приводит к росту уровня жидкости в первом отсеке камеры. Тяжелая фракция оседает на дно, жидкость доходит до переливного отверстия, что расположено выше точки приема, и попадает в следующую емкость. Вторая камера оснащена фильтрующим дном, задерживающим остаточные твердые частицы. Когда емкости наполняются, их очищают посредством откачки специальной машиной. Средний срок наполнения резервуаров составляет около двух месяцев.
Устройство выгребной ямы
Определившись с объемом и месторасположением выгребной ямы можно приступать к ее строительству. Сначала копают котлован. Это можно сделать вручную или с помощью арендованного экскаватора. Дно вырытого котлована необходимо подготовить в зависимости от выбранного вида выгребной ямы. Если принято решение, как сделать выгребную яму из бетонных колец без дна, тогда надо устраивать подушку из щебня. Если же выбрана герметичная конструкция, то дно колодца надо забетонировать или использовать специальное готовое кольцо с днищем.
Размеры и геометрия ямы, выкопанной экскаватором будут намного больше требуемого, что повлечет за собой расход щебня на засыпку пустот
После того, как бетон на дне котлована застынет, можно начинать укладывать кольца. Так как бетонные кольца довольно тяжелые, то для их монтажа используют лебедку или подъемный кран. Кольца должны устанавливаться точно стык в стык. После установки колец в сливную яму выводят канализационную трубу из дома.
Сверху вся конструкция закрывается бетонной плитой с отверстием для технического обслуживания. В отверстие устанавливается чугунный люк с полимерной изоляцией для герметичности
Особое внимание следует уделить гидроизоляции канализационного колодца. Для этого выполняют проникающую и обмазочную (жидким стеклом и мастиками) гидроизоляцию колец
Стыки между кольцами заполняют цементным раствором с добавлением жидкого стекла. Завершают строительство выгребной ямы обратной засыпкой котлована с послойным уплотнением.
В том случае, когда делается выгребная яма в частном доме, схема которой предусматривает две камеры, то первую емкость из бетонных колец гидроизолируют и делают дно, а при сооружении второй кольца укладывают или на грунт, или на подушку из гравия и песка без герметизации стыков.
Обустройство канализации для частного дома можно выполнить самостоятельно или заказать бригаде строителей монтаж выгребной ямы из бетонных колец. Цена установки в последнем случае будет зависеть от схемы и размеров конструкции. Например, сливная яма из трех колец КС-10-9 обойдется примерно в 25 000 рублей. Такая же яма, но в комплекте с дренажным колодцем из двух колец будет стоить 35 000 рублей.
Специалисты считают, что выгребные ямы из бетонных колец могут служить 100 лет. Их доводы основываются на том, что бетон очень долговечный строительный материал и замечательно выдерживает процессы гниения и брожения, проходящие в сточных водах.
Как происходит устройство сливной ямы из бетонных колец своими руками показано в видео:
Принцип монтажа бетонной выгребной ямы без дна
Определяясь с расстоянием между ямой и колодцем или скважиной, необходимо учесть особенности грунта:
- для глинистых почв оно должно составлять 20 м;
- для суглинка – 30 м;
- для песчаного грунта – 50 м.
От разновидности почв зависит также скорость просачивания воды и эффективность почвенной фильтрации.
- Песок, торф, лесс очень хорошо пропускают воду. Но из-за этого очистка воды происходит не очень эффективно. Чтобы замедлить этот процесс, можно частично забетонировать дно ямы.
- Глина плохо пропускает воду, поэтому резервуар быстро заполняется. Это исправляется увеличением площади фильтрации: в дне котлована проделывается несколько углублений, в которые вставляются пластмассовые трубы с перфорацией. Трубки должны примерно на метр возвышаться над дном колодца и закрыты сверху специальными заглушками, исключающими попадание крупного мусора.
Кроме того, не желательно удалять выгребную яму от дома более чем на 10 м. Иначе придется устанавливать на трубопроводе смотровой колодец.
Учитывая эти нюансы можно приступать к монтажу.
Установка бетонных колец: ключевые нюансы
Благодаря тому, что можно просто купить и заказать с доставкой бетонные кольца, процесс обустройства ямы существенно упрощается. Увы, каждое кольцо весит немало, и установить его вручную никак не получится. Понадобится автокран.
Приобретая кольца, всегда обращайте внимание на внутренний диаметр каждого элемента. Он должен быть одинаковым для лучшей герметичности
Ассортимент огромный – от 7 до 25 метров в диаметре.
При установке изделий используется уровень. Когда установлено нижнее кольцо, его стыки следует обработать гидроизолирующим материалом. Подойдут резиновые прокладки, раствор цемента. В идеале, лучше взять жидкое стекло и смешать его с портландцементом.
Далее приступаем к установке остальных колец. Между собой они крепятся скобами. Процесс можно упростить ещё больше, если купить ж/б изделия, оснащённые пазами. Они обеспечат более устойчивую, прочную фиксацию.
Вооружившись перфоратором, проделайте отверстие под трубу в последнем кольце. Там, где эти два элемента стыкуются, выполните гидроизоляцию. В завершение вы устанавливаете плиту перекрытия, в которой будет небольшое отверстие под люк. Можно сделать пробный спуск воды, дабы проверить функциональность системы. Результат оказался положительным? Отлично! Засыпаем пустоты грунтом. Люки и крышки тоже делаем утеплёнными. Если верхний слой замёрзнет, процесс откачки содержимого усложнится.
Сливная яма из бетонных колец – быстро и чисто
Вот и всё, что мы хотели рассказать вам о самостоятельном строительстве выгребной ямы с помощью обычных бетонных колец. Как видите, это действительно несложно, быстро и вполне доступно каждому домовладельцу.
