Бур для скважины своими руками

Отличительные черты метода

Способ заключается в извлечении отработанной породы водой, под давлением нагнетаемой в полость шахты. Буровой инструмент для удаления разрушенных слоев не применяется.

Технология заключается в сочетании 2 процессов:

• образование вертикальной скважины в земле посредством поочередного разрушения почвенных пластов;
• извлечение из скважинного ствола измельченных фрагментов грунта под действием рабочей жидкости.

Процесс замешивания раствора на бурение.

Созданию необходимого усилия, требующегося для погружения режущего инструмента в породу, способствует собственный вес оборудования, состоящего из колонны штанг для бурения и оснащения для закачки жидкости в скважину.

Для изготовления промывочного раствора в отдельном приямке в воде затворяют небольшое количество глиняной взвеси, строительным миксером размешивают ее до консистенции кефира. После этого буровая жидкость мотопомпой под напором направляется в скважинный ствол.

При гидробурении жидкая среда выполняет следующие функции:

• удаление из тела водяной шахты фрагментов разрушенной породы;
• охлаждение режущего инструмента;
• шлифовка внутренней полости шурфа;
• укрепление шахтных стенок, позволяющее снизить вероятность обрушения выработки и засыпания отвалом скважинного ствола.

Из отрезков трубы длиной 1,5 м, соединяемых резьбовыми креплениями, формируют колонну, удлиняющуюся за счет наращивания фрагментов по мере заглубления скважины.

Технология гидробурения оптимальна для пород с высокой концентрацией песка и глины. Применять эту методику для обустройства автономного источника на скалистых и болотистых грунтах нецелесообразно: массивные и вязкие слои почвы тяжело вымываются водой.

Простой способ

Есть очень простой способ быстро собрать самодельный шнек с двумя лопастями. Эти элементы будут прекрасно врезаться в грунт. Единственный минус, что работать им можно только на небольшой глубине, не более 10 м.

Изготавливается шнек по следующей технологии:

1. Берем трубу длиной от 100 до 140 см, тут все зависит от роста работника. В ее верхней части привариваем продолговатую гайку, которая будет соответствовать болту. Можно заменить двумя стандартными. Если взять меньше, то конструкция будет держаться ненадежно.
2. В нижней части привариваем металлическую гильзу или толстую арматуру — этот элемент будет исполнять роль переходника к буру. Долото покупаем готовое или изготавливаем самостоятельно из стальной полосы длиной 30 см и толщиной 3 мм. Ее сначала хорошенько прокаливаем, а затем охлаждаем в кипящем свинце или масле. Эту спираль фиксируем в гильзе, а потом тщательно затачиваем.
3. Берем два диска от болгарки: один с ровной кромкой на 150 мм, другой зубчатый — 180 мм. Распиливаем эти диски напополам, в таком случае центральная часть расширяется и совпадает с основной трубой. Устанавливаем их поочередно: вначале меньший, а на 10 см выше — больший. Расположение деталей делаем строго под углом 35 градусов к земле. В таком случае повышается коэффициент полезного действия при минимальных усилиях.
4. Далее изготавливаем трубчатые элементы для продления. Для этого берем трубу с аналогичным диаметром и длиной 100−140 см. Затем вставляем снизу болт и привариваем его. В верхней части устанавливаем и привариваем продолговатую гайку.

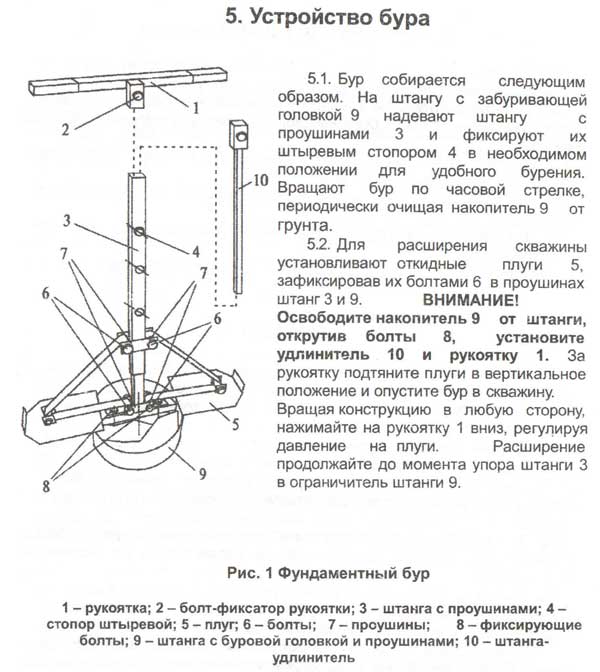

Как сделать бур для шнекового бурения

Можно смастерить своими руками спиральный бур 2 типов для вращательного бурения скважин: со спиралевидным режущим элементом, с дисковым полусферическим ножом. Для работ понадобится:

1. Металлический прут или прочная труба – основание, полая труба большего диаметра – для емкости на стержне ложки.
2. Муфты для соединения штанг, металлическая рукоятка – кусок арматуры, прута, длиной до 40 – 50 см.
3. Металлический лист, если планируется спиральный нож.
4. Диски стальные с зубьями от электропилы.

Металлические круги разного диаметра подойдут для формирования режущей поверхности

Спиральный простой и двухступенчатый бур: чертежи

Как сделать классический бур со спиралевидным ленточным ножом для песчаной скважины? Своими руками такой инструмент сделать сложно без специальных станков для работы с металлом. Сложность заключается в предварительном закаливании и изгибе полосы металла. Необходимо подобрать сталь толщиной от 1,5 – 2 мм. Далее раскаленную полосу сгибают на станке, придавая ленте форму спирали.

Спиральный бур с длинной режущей лентой невозможно сделать без оборудования

Только после этого ленту приваривают к основанию. Во время соединения следят за симметричностью: витки должны располагаться строго параллельно друг к другу и под определенным углом к горизонтальной линии. Край ленты затачивают, поверхность красят.

Чертеж простого бура с двумя ножами под углом

Отталкиваясь от простейшей конструкции, можно усовершенствовать инструмент и сделать бур, который подойдет для бурения неглубоких скважин разного диаметра.

Для изготовления берут 3 диска одинаковой толщины с разным диаметром. Разрезают каждый на 2 половины, один край (нижний) затачивают. Во всех частях просверливают отверстия для соединения лепестков.

Детали для бура

К основанию приваривают круг меньшего диаметра так, чтобы края двух половин образовали угол величиной 30 о. Большего диаметра ножи крепят к верхнему при помощи гаек и болтов.

Готовый к сборке бур со сменными комплектами ножей

Штангу формируют с нарезкой резьбы или приваривают к верхнему краю муфту с готовой резьбой: в этом случае не нужно устанавливать защиту от раскручивания во время работы.

Разновидности бура

Для самодельных буровых устройств выбирают два основных вида режущего приспособления. Это спиральный бур и ложковый бур.

Спиральный бур

Спиральный бур имеет второе название — шнековый бур. Представляет  собой стержень диаметром 40-60 мм из прочного металла с заостренным концом и двумя ножами из листового металла (дисков распиленных пополам) толщиной 1,5-4 мм, расположенными под углом 20 градусов к оси стержня.

Такой вид бура может в дальнейшем использоваться  для земляных садовых и строительных работ небольшой глубины проникновения.

Ложковый бур

Бур ложкового типа или бур-ложка применяется для бурения,более глубоких скважин, чем спиральным буром, глубиной до 15-20 м. Представляет собой металлический цилиндр из толстостенной трубы. Длина цилиндра составляет от 60 до 100 см с вертикальной (иногда спиральной) прорезью. Диаметр трубы равен диаметру скважины и выбирается из соображений размещения в скважине необходимого оборудования. Вырез в цилиндре необходим для удаления грунта с боковых стенок скважины. В нижней части цилиндра приваривается толстое сверло диаметром 16-32 мм или узкая стальная пластина длиной 10-15 см для придания и выдерживания направления бурения. Цилиндр бура располагается на вертикальной штанге со смещением от ее оси на 10-15 мм. Смещение предназначено для того, чтобы диаметр скважины был больше диаметра самого бура. Такой эксцентриситет позволяет продвигать ложковый бур внутри обсадных труб и осуществлять их установку уже в процессе бурения, что, в свою очередь, предохраняет стенки скважины от разрушения.

Бурим скважину приспособлением из ледобура

Существует метод бурения, который потребует минимальных финансовых вложений. Это бурение скважин вручную при помощи ледобура. Инструмент используется в качестве бура, а для его наращивания применяются самодельные штанги.

Нож ледоруба будет служить шнеком, а в качестве штанг для наращивания можно брать стальные трубы диаметром до 25 мм. Чтобы процесс шел быстрее к заводным кромкам импровизированного шнека привариваются усиленные резцы

Кроме всего прочего для работы потребуются обсадные трубы, чтобы формировать ствол скважины, лопата и приспособление для вывоза с участка шлама.

Бурение шнеком, сделанным из ледобура, включает в себя следующие операции:

• Подготовка. Копаем направляющее углубление: яму в два штыка глубиной.
• Опускаем в получившееся углубление бур и начинаем его ввинчивать в грунт, используя правило закручивания винтов.  Следует помнить, что после каждых трех или четырех оборотов инструмент извлекается на поверхность и очищается.
• После того, как пройден первый метр в глубину, начинаем формирование ствола.Для этого в скважину опускается обсадная труба, ее диаметр должен быть несколько больше диаметра бура. Лучше всего выбирать легкие детали из пластмассы, оборудованные резьбой для соединения.
• Когда буровой инструмент начинает опускаться в забой на всю свою высоту, прикрепляем к нему удлиняющую штангу. Сделать это можно двумя способами: прикрутить деталь, если присутствует резьба, или надставить при помощи стального пальца-стержня при ее отсутствии.
• В ходе работ продолжаем формирование обсадной колонны. Как только на поверхности остается порядка 10-15 см трубы, крепим к ней следующую. Соединение должно быть прочным. Обычно оно выполняется при помощи резьбы или пайки.
• Периодически проверяем вертикальность ствола. Если бур начинает биться о стенки обсадной колонны, выравниваем сооружение при помощи клиньев из дерева. Они забиваются между грунтом и обсадной трубой.
• После того, как в скважине появилась вода и было принято решение о прекращении работ, устанавливаем фильтр и аккуратно засыпаем зазор между грунтом и обсадной трубой гравием.

Обсадная колонна может быть смонтирована и после завершения работ по бурению. В этом случае пластиковые трубы вводят в скважину и последовательно соединяют после того, как предыдущая деталь будет опущена вниз. Это не самый рациональный способ, поскольку придется еще раз чистить забой от шлама.

Пластмассовые трубы очень легкие, достаточно прочные и недорогие, поэтому их чаще всего выбирают для обустройства обсадной колонны скважины

Опыт показывает, что бурение скважины своими руками вполне возможно, хоть и достаточно трудозатратно. К делу следует отнестись со всей ответственностью: грамотно подобрать способ бурения, выбрать необходимые материалы, изучить инструкции и после этого приступить к работе. Результатом потраченных усилий станет чистая вода из собственной скважины на участке.

Как сделать установку для роторного бурения

Буровая гидравлическая установка должна иметь станину, которая позволяет передвигать вверх/вниз мотор, к которому через вертлюг подсоединяют бур. Также через вертлюг внутрь колонны поддается вода.

Принципы построения бурилки

При изготовлении буровой установки своими руками, рекомендован такой порядок действий:

• Сначала должны быть вертлюг и штанги. Если вы не квалифицированный токарь или у вас нет такого на примете, то эти детали лучше купить. При их изготовлении требуется высокая точность, что можно достичь при высокой квалификации. Причем резьба на вертлюге и штангах должна быть одинаковой, или потребуется переходник. Резьба на штангах лучше — трапеция, так как потом конусную мало кто из токарей может сделать.
• Купить мотор-редуктор. Если питание будет от 220 в, то характеристики его такие: мощность 2,2 кВт, оборотов — 60-70 в минуту (лучшие : 3МП 31,5 или 3МП 40 или 3МП 50). Более мощные поставить можно только при условии наличия питания в 380 В, да и более мощные редко нужны.
• Покупаете лебедку, может быть ручной или электрической. Грузоподъемность желательно не менее 1 тонны (если есть возможность, лучше — больше).

• Когда все эти составляющие имеются на руках, можно варить каркас и делать бур. Ведь все это оборудование крепится на него, а виды крепления могут быть разными, угадать невозможно.

  Самодельная буровая установка

Рама мини-буровой установки состоит из трех частей:

• горизонтальной платформы;
• вертикальной рамы;
• подвижной рамы (каретка), на которой закреплен мотор.

Основа варится из толстостенной трубы — толщина стенки 4 мм, минимум — 3,5 мм. Лучше — из профилированной сечением 40*40 мм, 50*50 мм или около того, но подойдет и круглая. При изготовлении рамы малой буровой установки точность неважна

Важно соблюдать геометрию: вертикальность и горизонтальность, одинаковые углы наклона, если это необходимо. А размеры «подгоняются» по факту

Сначала варится нижняя рама, измеряется. Под имеющиеся размеры изготавливается вертикальная рама, а по ее размерам — каретка.

Простой форты бур можно сделать самостоятельно — их варят из обычной стали (чертеж на фото ниже). Если брать высоколегированную сталь, ее сложно приварить к штангам. Для сложных и каменистых грунтов лучше купить бур в специализированной кампании — они имеют сложную форму, есть много разных видов.

Чертеж бура на 159 мм

Чтобы работать было проще, подключают два пульта с возможностью реверсного хода. Один ставят на мотор, второй на лебедку. Вот, собственно, и все.

В конструкции буровой установки роторного или шнекового бурения главное — вертлюг, но его изготовить без опыта нереально. Для тех, кто хочет сделать его самостоятельно, выложим фото и его чертеж.

Устройство вертлюга для бутовой установки

Чертеж вертлюга для малогабаритной буровой установки

Как провести воду от скважины к дому читайте тут.

Бурение скважины

Скважину на участке можно пробурить одним из методов бурения:

• Шнековым.
• Роторным.
• Ударно-канатным.

Отличаются технологии бурения между собой способами разрушения внутри скважины породы и вариантом извлечения из скважинного ствола грунта. Использование разного оборудования оказывает влияние на качество и стоимость сооружения устройств.

Что такое шнековое бурение

Самым дешевым и простым методом устройства скважины считается шнековое бурение. Технология проведения работ заключается в том, что классическим Архимедовым винтом, именуемым шнеком, производится выемка грунта.

Процесс напоминает бурение лунки для лова рыбы подо льдом любителями зимней рыбалки. Этот способ используется для бурения скважины глубиной не более 10 метров. Для промывки сооружения буровой раствор или вода не используются.

Шнековое бурение

Инструкция указывает, что такой метод без проблем можно использовать в сухих и мягких грунтах. Скальные, твердые породы, встречающиеся в процессе бурения, и плывуны бурению шнеком не поддаются.

Как изготовить из шнека от комбайна бур

Для бурения скважины под воду, со старых комбайнов шнеки можно использовать как буровой инструмент. После небольшой модернизации шнек от сельскохозяйственной машины превращается в достаточно пригодный бур.

Еще понадобятся трубы-штанги с нарезкой резьбы для увеличения высоты колонны для бурения.

Затем необходимо:

• Преобразовать нижний трубчатый конец в подобие винта. Для этого на расстоянии примерно 80 см от винтообразного конца привариваются два ножа с углом к горизонтальному направлению равным 25º.
• На верхнем конце бура устанавливается муфта с резьбой. Приваривают ее для того, чтобы можно было прикрутить штанги.
• На одну из них приваривается поперечная ручка. С помощью, которой будет завинчиваться шнек в землю. Все последующие штанги наращиваются между этой штангой и шнеком.

Что такое роторный способ бурения

Для бурения глубокой скважины роторным способом используется специальная бурильная труба. В ее полости погружается в скважину вращающийся вал, конец которого оборудован наконечником – долотом.

Долото

На долото создается нагрузка воздействием гидравлической установки. С помощью этого метода можно пробурить скважину на воду любой глубины. Большинство подобных сооружений выполняется роторным способом бурения.

Вымывание породы или грунта из скважины выполняется специальным бурильным раствором, подающимся в трубу одним из двух способов:

• Закачиванием насосом внутрь бурильной трубы, а затем выходящим самотеком раствором с породой наружу посредством затрубного пространства — прямая промывка.
• Попаданием в затрубное пространство самотеком, а затем выкачиванием из бурильной трубы насосом раствора с породой — обратная промывка.

Вымывание породы во втором случае позволяет получить выше дебит скважины. В этом случае более качественно удается вскрыть нужный водоносный слой.

Недостатком данной технологии является привлечение сложнейшего оборудования, что сильно увеличивает стоимость работ. При прямой промывке, сооружение скважины дешевле, поэтому владельцы частных домов чаще всего его заказывают для возведения конструкции на своем участке.

Что такое ударно-канатный способ бурения

Самый старый, трудоемкий и очень медленный способ бурения – ударно-канатный (см. Скважина ударно канатным способом своими руками: как устроить правильно). Но, с его помощью можно получить качественную скважину, готовую прослужить до полувека.

Технология заключается в следующем:

• Порода или грунт разбивается под действием тяжелого снаряда, который поднимается на определенную высоту, а затем с силой падает вниз.
• С помощью желонки разрушенная порода вынимается из скважинного ствола.

Установка для ударно-канатного бурения

Преимуществом метода бурения является то, что нет необходимости использовать во время работы воду или специальный бурильный раствор, что позволяет более точно вскрыть водоносный горизонт, и этим обеспечить максимальную величину дебита скважины и увеличить продолжительность срока ее службы.

К недостаткам метода относятся:

• Большая трудоемкость.
• Высокая стоимость бурения.
• Для выхода на второй и следующие водоносные горизонты нужна изоляция выше расположенных водоносов. Для этого используются дополнительные обсадные колонны, что увеличивает траты средств на приобретение труб другого большего диаметра.
• Увеличивается и объем работ, который должны выполнять специалисты.

Пробурили скважину, что дальше делать смотрим ниже.

Подготовительный этап

Прежде чем приступать к сборке конструкции шнека необходимо подготовить рабочий инструмент. В этот список входят:

• сталь листовая;
• автомобильные рессоры;
• напильник;
• специальные тиски для фиксации заготовок;
• молоток;
• картон и маркер;
• болгарка и диски для нее;
• крепежные элементы; рулетка;
• трубы разной длины.

Что касается материала труб, то лучше подбирать стальные элементы, у которых повышенная коррозийная стойкость. Если брать дешевый вариант, то уже спустя некоторое время на поверхности появится ржавчина.

Если все подготовлено, то можно приступать к работе. Чтобы изготовить шнек своими руками, необходимо выполнить следующие действия:

• вначале сделать проект, а затем — шаблон на плотном картоне;
• взять стальную полую трубу, этот материал должен выдерживать серьезное механическое воздействие;
• изготовить из гибкого стального листа витки и с помощью сварочного аппарата приварить перья к трубе — получится своеобразная пружина.

Если требуется шнек для работы с сыпучим материалом, то витки должны быть расположены всплошную. В обратном случае нужного эффекта не будет. Если все сделано правильно, получится эффективный инструмент, который будет иметь следующие положительные качества:

• компактный размер;
• высокая производительность;
• длительный эксплуатационный срок;
• удобный в работе;
• быстрое углубление и подъем земли.

https://youtube.com/watch?v=PVwoYBNpA_0

Виды

Самыми часто применяемыми считаются ручные скважинные буры. Можно выделить несколько их видов.

Шнековый

Он выполняет бурение способом разрезания почвенного слоя специализированными пластинами, которые находятся в основе конструкции. Пластины приварены под углом 90 градусов. Так почва частично извлекается из ствола скважины, поэтому вычищение ее проводят лопатой вручную. У буров с ножами-пластинами, приваренными под углом от 30 до 70 градусов, вся почва с легкостью выходит наружу. Такие инструменты подходят для дренажной системы.

Коронковый

Конструкция такого изделия включает в себя трубу и коронку, которая находится в нижней части. Коронку выполняют из особо прочного материала в виде заостренных резцов. Это дает возможность для маневрирования.

Бурение коронковым буром возможно только при наличии других дополнительных инструментов: долота, штанги, крепежных частей. При бурении в этом случае сначала применяют долото, а уже потом бур.

Ударно-канатный

Это необычный инструмент большого размера, состоящий из трубы с желонкой. Для применения такого вида бура нужна тренога. Она устанавливается на высоте около 2 метров.

При таком виде бурения стоит задача изготовить скважину. С высоты в нее скидывается труба большого веса с острым концом, привязанная толстой веревкой или канатом к треноге. Почвенный слой взрыхляется и попадает в трубу. Затем ее извлекают на поверхность при помощи лебедки и вычищают от земли. В такой работе может быть занят только один человек.

Ложковый

Он включает в себя длинный стержень из металла с цилиндром на конце. В цилиндре имеются 2 составные части, которые расположены вдоль или в виде спирали. По нижней части цилиндра расположена острая обрезающая кромка. Во время бурения скважины цилиндр заполняется почвой, затем его вынимают, чтобы очистить. Такой вид бура приспособлен для территорий с плотным влажным грунтом, не склонным к осыпанию. Данный инструмент часто применяют для изготовления скважин под воду.

Бур спирального вида или змеевик

Он используется для бурения на плотных глинистых и суглинистых почвах, в которых содержится галька или мелкий гравий. Составляющие элементы такого бура: головка с нарезкой, спиральные витки с лезвиями и стержень. Работают таким буром медленно, спокойно проворачивая его вглубь. Грунт прилипает на витках, при полном их заполнении бур достают и прочищают.

Зубильное долото

Этот вариант отлично подходит для сухих глинистых или рыхлых песчаных и супесчаных почв. Для его создания используется кусок стали. Бурение проводят методом удара с последующим поворотом инструмента на 15-20 градусов. Также долота используют для дробления мелкого камня.

Штанговый

Вращательное или ударное бурение можно выполнить и штанговым буром. Для его изготовления требуются трубы длиной от 1 до 3 метров.

Алмазный

В особо прочных основаниях (бетон, камень) бурение проводят при помощи алмазных буров. Они бывают двух видов: электрические и гидравлические. Электрическим инструментом выполняется бурение небольших по размеру скважин. Они требуют наличия электрического тока. Определенные образцы электрических алмазных буров работают на бензиновом или дизельном топливе. Применение гидравлических требует использования специального насоса для проделывания больших отверстий.

В описании технических возможностей каждого вида буров можно найти следующие данные: максимальную глубину бурения, диаметр скважины, вес инструмента. Легкость выполняемых буром работ напрямую зависит от его массы. Чем он больше и тяжелее, тем труднее с ним работать.

Изготовление бура своими руками

Для изготовления бура, любого из видов, вначале необходимо выполнить следующие общие действия:

1. Для изготовления сегментов буровой трубы с помощью болгарки нарежьте трубу на отрезки длиной 80-150 мм.
2. Для изготовления муфт или втулок нарежьте трубу соответствующего диаметра на необходимые по длине отрезки.
3. Используя специальный инструмент выполните нарезку резьбы на заготовках под муфты или втулки.
4. Электродрелью просверлите отверстия в муфтах, втулках и сегментах под шплинты или болты.
5. Нарежьте стальной стержень на отрезки, достаточные для использования их в качестве шплинтов.
6. Одну из сторон шплинта загните в тисках на 90°, в другой просверлите отверстие под фиксатор.
7. К одному из концов каждого сегмента буровой трубы приварите (или прикрепите другим способом) соединительную муфту или втулку.
8. Изготовьте из трубы или другого приготовленного материала рукоятку бура необходимой длины.
9. К одному из сегментов буровой трубы приварите рукоятку (или просверлите в нем отверстие для вставки рукоятки) или прикрепите ее любым другим способом.

Делаем спиральный бур

Для того чтобы сделать спиральный бур, выполните следующие действия:

Возьмите один из сегментов буровой трубы и приварите к нижней его части (противоположной части с муфтовым соединением), или прикрепите другим способом заостренный наконечник из прочной стали. Если для этого элемента бура предусматривался стальной стержень, то заточите его.

• Вырежьте из листовой стали, для изготовления ножей бура, круглые пластины (или возьмите готовый диск от циркулярной пилы).
• Отшлифуйте места срезов круглых пластин с использованием рашпиля или специальных дисков электродрели.
• Распилите на две равные части (пополам) круглые металлические пластины или диск циркулярной пилы.

• Отшлифуйте края срезов.
• На дугообразной стороне каждой пластины с помощью рашпиля и болгарки, сделайте ровную или зубчатую заточку (для ножей, изготовленных из диска для циркулярной пилы этого не требуется).
• Приварите диски к стержню (трубе), друг против друга, отступив 120-200 мм от острия наконечника бура. Угол между плоскостью ножей и горизонтальной плоскостью  должен быть — 20°, между ножами 30-40°, а угол наклона к оси стержня (трубы) — 70°.

Делаем ложковый бур

Для того чтобы сделать ложковый бур, выполните следующие действия:

1. В цилиндре из толстостенной трубы прорежьте продольную щель (сделайте вырез). Чем сыпучее грунт, в котором предполагается выполнять бурение, тем меньше ширина выреза.
2. С помощью молотка придайте кромкам необходимое сечение.
3. Произведите заточку, с помощью рашпиля или болгарки, нижней и боковой режущих кромок.
4. К нижней части бура приварите заточенную пластину или приготовленное сверло по металлу.
5. К верхней части бура приварите стержень (секцию буровой трубы) со смещением от оси 10-15 мм.

Конструкцию бура, после изготовления, необходимо испытать на практике и устранить выявленные недостатки. После чего можно покрасить, для придания более эстетического вида и предохранения от коррозии.

Буровой инструмент

Шнековый бур

Это инструмент, наиболее часто используемый для бурения скважин вручную, упрощенный вариант также можно сделать своими руками. При вращении лезвие глубоко проникает в землю и разрезает ее, затем движется по спирали и с их помощью выталкивается наружу.

Поэтому в направлении бурения необходимо организовать дополнительный упор бура. При бурении между оборотами шнекового бура происходит накопление остаточного грунта, извлеченного из шахты.

Бур-ложка своими руками

Еще один востребованный инструмент для бурения скважин на загородном участке. Шнековые буры и бур-ложка используются для работы на разных типах почвы, поэтому каждый из них имеет свои преимущества.

Бур-ложка состоит из металлического стержня с закрепленным на конце цилиндром определенного диаметра. Цилиндр имеет в нижней части продольные или винтовые канавки. Способ захвата почвы лежит в основе названия инструмента.

Этот вид бура для бурения скважин под воду перемещается в сторону примерно на 10-15 мм относительно оси металлического стержня.

При сверлении отверстий буром-ложкой одновременно следует устанавливать обсадную трубу. Использование этого средства наиболее эффективно на пластичных грунтах – супесях и суглинках.

Ручной бур для скважины

Сделать ручной бур для скважин своими руками и закрепить на нем спираль посредством пайки – задача не из легких. Но любой, кто умеет пользоваться сварочными аппаратами, шлифовальными машинами и другими инструментами, может построить более простую модель.

Сначала нужно распилить стальной диск ножовкой на два одинаковых полукруга. После чего необходимо заточить распиленные элементы.

Теоретически для этой цели можно изготовить бур для бурения скважин, используя стальную спираль. Для этого берется полоска инструментальной стали, нагревается и скручивается в спираль с шагом, соответствующим диаметру. Затем полоса закаливается и, наконец, приваривается к стержню. Но выполнить качественно такую ​​работу в заводских условиях практически невозможно.

Бур-ложка своими руками

Если почва в вашем районе устойчива к осыпанию, то для бурения скважины лучше всего использовать бур-ложку. Как уже упоминалось, он имеет форму цилиндра с продольной прорезью сбоку и спиралевидным грейфером внизу.

Длина такого цилиндра обычно не более 70 см, а диаметр инструмента может варьироваться: это зависит от параметров скважины, которую в конечном итоге необходимо получить.

Грунт, который бурильщик вытащит из скважины, должен пройти через полость в цилиндр и удерживаться внутри за счет прилипания и сжатия.

Прежде чем прорезать цилиндр, нужно оценить качество почвы на загородном участке: чем она более текучая, тем уже будет прорезь на буре.

Есть два способа сделать бур-ложку своими руками:

• Возьмите стальную пластину и скрутите ее по заданному диаметру, чтобы получилась цилиндрическая заготовка;
• Используя трубу, которая уже имеет нужную форму.

С помощью болгарки вырежьте прорезь в нижней части цилиндра. Для облегчения входа бура в почву к штанге можно приварить обычный металлический бур строго по его оси.

Метод с использованием стальных пластин более трудоемкий. Заготовки нужно будет сварить по швам и иметь острые режущие кромки для облегчения доступа к земле. Бур для бурения скважин также необходимо закрепить сварным швом, расположив его на нижней части цилиндра.

Готовую цилиндрическую ложку еще нужно приварить к металлическому стержню, который отодвигают на 10-15 мм в сторону от оси инструмента. Во время работы бурового долота такое смещение приводит к увеличению диаметра отверстия. Это связано с тем, что продольная режущая кромка ложки соскребает грунт со стороны мины.

Поскольку диаметр снаряда меньше диаметра обсадной трубы, такие сверла можно легко использовать внутри строящихся обсадных труб, что значительно облегчит их установку. Сама труба защитит колодец от обрушения.

Нагрузка на бур-ложку при работе очень велика, поэтому она должна быть изготовлена ​​из высокопрочной инструментальной стали. В идеале усиливающие элементы сверла должны пройти процесс термической обработки и закалки.

Сложный вариант

Этот способ изготовления шнека позволит собрать качественное и точное приспособление, которое будет служить долгое время. Для начала делаются расчеты и чертеж, затем — замеры. Также стоит заранее подготовить инструменты и подходящий материал, а уже потом приступать к сборке самодельного бура.

Пошаговая инструкция по монтажу шнекового смесителя выглядит следующим образом:

• Взять подготовленную трубу, причем она должна быть гладкой, без каких-либо изгибов или деформаций. Просверлить на одном конце перпендикулярное отверстие с диаметром 8 мм. Здесь будет соединяться верхняя часть с ручкой.
• Снизу установить наконечник — эта деталь будет задавать направление движения земли. Сделать его можно из старой автомобильной рессоры. Вырезать необходимый квадрат можно при помощи болгарки.
• В трубе проделать продольный пропил, который должен иметь толщину равную наконечнику. Дальше следует вставить его острым кончиком внутрь трубы. В результате должно получиться приспособление, напоминающее копье.
• Соединить детали при помощи сварочного аппарата, не забывая о мерах безопасности.
• Вырезать из рессоры резак длиной равной ½ диаметра изготавливаемого бура, а уже на нем пропилить зубцы. Именно эти элементы будут вгрызаться в грунт, рыхлить его, а уже после земля будет попадать на спираль самодельного шнека.
• Расположить резцы таким образом, чтобы они были под острым углом к основной поверхности. После этого следует приварить детали к стальной трубе.
• Вырезать из металлического листа круг, одинаковый по диаметру со спиралью шнека. Проделать в его центре отверстие, в которое будет вставляться труба. Приложить изготовленный диск к резцу, приваренному к трубке. Сделать разметку их соприкосновения при помощи карандаша или специального маркера.
• По полученным отметкам разрезать круг от края до центра, лучше всего сделать это болгаркой. Разрезанный диск положить в тиски и скрутить элементы в спирали молотком. Изготовленный своими руками шнек насадить на трубу и приварить. В конце обработать поверхность металлической щеткой и покрасить.

Собственно, на этом работа окончена. Остается сделать ручку и удлинитель. Первую можно сделать пластиковой, она будет удобнее, а вот последнюю деталь можно изготовить из любой подходящей трубы.

Полезные советы от специалистов

Если глубина воды превышает длину бура, вы можете удлинить его, прикрепив к верхней части еще одну трубу. Они могут быть соединены резьбовыми или сварными соединениями.

Болты или шплинты разрешены при использовании труб малого диаметра. Однако такое соединение не очень надежно, и при больших вращательных усилиях болты могут быть срезаны, а стержни – выведены из зацепления.

Оставить буровое долото в скважине может быть очень проблематично.

Перед началом проектирования оборудования рекомендуется начертить карту скважины. Это позволит вам иметь перед собой четкий образец того, что в итоге должно появиться. Попытка создать сверлильный механизм методом «научного тычка» для некоторых домашних мастеров более увлекательна, но требует слишком много времени и сил.

Облегченный ручной вариант скважинного оборудования – с помощью долота-овершота. Для подъема и опускания ударных инструментов требуется меньше усилий, чем для вращающихся погружных сверл. Кроме того, ударным методом можно сверлить отверстия даже одному человеку. Правда, этот способ долгий и работа может затянуться на дни.

Если бур шнекового типа не может самостоятельно выбраться из скважины, можно упростить задачу, соорудив рычажный механизм. Например, поставить рядом ведро и бросить на него брусок. Привяжите один край стержня к сверлу и приложите физическую силу к другому краю.

Бур для скважин не следует разбирать или выбрасывать после завершения работ – с его помощью в дальнейшем можно делать отверстия для столбов забора, свайных фундаментов и т. д.
