Для чего нужен инфильтратор для септика: виды конструкции, как установить своими руками

Установка

Установить инфильтратор вполне можно своими руками. Как правило, монтаж септика и устройства для доочистки ведется одновременно, но можно проводить монтаж инфильтраторов и после завершения установки локальной очистной установки.

Прежде всего, нужно выбрать место расположения локальной очистной установки, причем, выбирается место не только из соображений удобства, но и с учетом строительных и санитарных норм.

Инфильтратор располагают на расстоянии 1-1,5 метра от септика, устройства соединяют прокладкой трубы. Вот основные правила монтажа:

Сначала нужно подготовить котлован. Его размеры зависят от габаритов инфильтратора, при этом, размер ямы на полметра должен превышать длину и ширину пластиковой емкости. Глубина зависит от того, насколько высоко поднимаются почвенные воды.
Далее нужно будет приступить к формированию фильтрующего слоя. В его состав входит щебень средней фракции и речной песок. Чтобы предотвратить быстрое заиливание фильтрующего слоя, необходимо обернуть фильтрующий слой геотекстилем. Выполняется это так: дно котлована застилают геотканью так, чтобы края материала выступали за пределы котлована. Затем насыпается щебень слоем 50 см, после чего, устанавливается инфильтратор, а края геоткани поднимают вверх, и укладывают поверх пластиковой емкости с нахлестом.

После установки нужно проверить правильность установки при помощи уровня, поскольку жидкость должна двигаться самотеком, трубы должны быть проложены с уклоном.
Производится подключение входящего патрубка, а также установка вентиляционной трубы, все соединения в установке должны быть герметичными.
Затем поверх пластиковой емкости и слоя геоткани насыпают слой песка, который аккуратно утрамбовывается.

Правильно поведенный монтаж – это гарантия безаварийной службы системы местной канализации. Так, если монтаж будет выполнен с ошибками, то инфильтратор весной может всплыть, разрушив все систему доочистки.

Итак, преимущества использования инфильтраторов для проведения доочистки стоков очевидны. Эти устройства обеспечивают экологическую безопасность использования септиков, при этом, они занимают немного места и могут быть использованы даже в том случае, если на участке достаточно высоко поднимаются почвенные воды. При очень высоком УГВ возможна установка инфильтратора на поверхности земли, но в этом случае, в схему придется включать насос, который будет перекачивать воду из септика в инфильтратор.

При монтаже канализации на приусадебном участке необходимо позаботиться о полноценной очистке стоков. Дешевые модели септиков не способны обеспечить осветление воды больше, чем на 75%, но санитарные нормы предусматривают сброс в грунт практически чистой жидкости.

Дополнительная очистная конструкция — инфильтратор для септика — необходима для качественной обработки сточных вод и отвода их в грунт. Секциями инфильтраторов дополняют септики, которые предусматривают очистку стоков только на 75% (Юнилос, Танк, Тритон-мини и т.п.). Информацию об этом предоставляет изготовитель, и определить необходимость покупки инфильтратора можно самостоятельно. Более мощные септики (например, Упонор (Uponor)) справляются с очисткой на 98% и не нуждаются в установке дополнительных устройств.

Что это такое?

Сам по себе биофильтр – это емкость (чаще всего, пластиковая), заполненная определенной загрузкой. Загрузка может быть насыпной, ершовой или плавающей. Емкость оснащается вентиляционной трубой для обеспечения поступления воздуха в камеру.

Принцип работы

Работает септик с биофильтром по следующей схеме:

сначала жидкость попадает в предварительный отстойник, где происходит отделение наиболее тяжелых включений;
затем частично очищенная вода переливается во вторую камеру, где она дополнительно отстаивается, освобождаясь от мелких нерастворенных частиц;
после такой обработки, вода направляется в биофильтр, проходя через загрузку, жидкость фильтруется механическим путем, а также подвергается биологической очистке. На поверхности загрузки находятся колонии микроорганизмов, которые способствуют распаду органических загрязнений, в том числе и находящихся в растворенном виде.

Совет! В принципе, биологический фильтр – это те же поля фильтрации, только меньше по размеру. Компактность обусловлена тем, что на полях фильтрации микроорганизмы расположены только в поверхностном слое щебня, а в фильтре биоматериал распределен по всему объему.

Преимущества

Применение биологических фильтров имеет массу преимуществ, прежде всего это:

компактность;
автономность, работает установка без электропитания;
отсутствие запахов;
возможность использования даже в сложных геологических условиях.

Минусы

Есть у применения биофильтров и определенные недостатки, а именно:

увеличение стоимости оборудования, то есть, септики с установленными биофильтрами стоят дороже обычных. Если же фильтр монтируется отдельно, то его приходится приобретать дополнительно;

если используется установка с биофильтром, то необходимо следить за качеством стоков, следует исключить попадание в стоки хлорки и других веществ, которые способны погубить бактерии;
установка должна функционировать постоянно, во время длительных простоев бактерии, лишенные «пищи», могут погибнуть.

Биофильтр для септика: можно ли сделать своими руками?

Если не брать в расчет самые простейшие конструкции-накопители, все септики работают по принципу биологической очистки сточных масс. Органические отходы разлагаются на простейшие составляющие под воздействием особых микроорганизмов. При этом повысить качество очистки стоков можно, если использовать в конструкции септика биофильтр, который можно сделать самостоятельно.

Биофильтр позволяет резко сократить объем канализационной массы в накопителе септика. Это значит, что неприятную процедуру ассенизаторской очистки септика придется производить гораздо реже.

Конструкция септика, оснащенного биофильтром, состоит из трех следующих друг за другом емкостей:

Приемная камера. Это самый большой отсек, куда изначально поступают сточные массы. Здесь тяжелые фракции оседают на дно, а всё остальное отправляется в следующую камеру.
Отстойник. Канализационные стоки из приемной камеры поступают сюда, где происходит вторичное отстаивание — на дне оседают более мелкие фракции. Вода с оставшимся в ней мелким органическим мусором отправляется в третью камеру.
Камера с биофильтром. Ее размеры больше, чем у отстойника, но все же уступают приемной камере. Здесь находится биологический фильтр, проходя через который сточные массы окончательно очищаются механически и биологически (работают бактерии).

Итак, пришло время разобраться, что же такое биофильтр. В широком смысле третья камера септика и есть биологический фильтр. Если ее наполнить инертным материалом, например, керамзитом, и заселить специальными бактериями (на рынке доступно множество различных биопрепаратов для септиков), то камера превращается в механический и биологический фильтр.

В таком фильтре, имеющем достаточно компактные размеры, сточные массы очищаются как механически (проходя через слой керамзита), так и биологически (их перерабатывают бактерии). Результатом работы биологического фильтра становится качественная очистка сточных масс. На выходе получается относительно чистая вода (годится для технических целей) и осадочная масса, похожая на ил.

Тип используемых бактерий — аэробные или анаэробные. Первым для жизни нужен кислород, поэтому конструкция фильтрационной камеры должна включать систему вентиляции. А вот анаэробные бактерии могут успешно работать без доступа воздуха, то есть даже в герметичных камерах.
Тип загрузки — сухая или мокрая. В первом случае, очищаемая жидкость проходит сквозь фильтр, не задерживаясь надолго. Во втором случае биофильтр полностью погружен в очищаемую жидкость.

Если говорить о достоинствах биофильтров, то в первую очередь следует отметить их главный плюс — компактность. На небольшом дачном участке, как правило, нет возможности обустроить полноценное поле фильтрации канализационных стоков. А вот оборудовать компактный биофильтр можно почти всегда. При этом биофильтр легко монтируется и создает минимум неудобств в использовании.

Соорудить биофильтр достаточно просто. Причем это не обязательно должно происходить непосредственно при строительстве самого септика. Фильтрационную камеру можно добавить позже в любой момент (предварительно очистив септик, разумеется).

В непосредственной близости от септика (его накопительной камеры) роют котлован под размеры камеры с биофильтром.
Формируется каркас фильтрационной камеры. Его можно построить из кирпичей или обычного железобетона, либо же использовать готовые бетонные кольца или пластиковые емкости. Также нужно сделать дно камеры, для чего, например, отлично подойдет железобетонная плита. На этом же этапе фильтрационную камеру соединяют трубой с остальной частью септика и делают трубу для вывода очищенной воды.
Снаружи котлован с установленной в нем камерой биофильтра засыпают грунтом.
Фильтрационную камеру на 2/3 засыпают керамзитом или другим инертным наполнителем.
Камеру биофильтра накрывают крышкой. Она должна быть съемной либо иметь люк, через который можно было бы легко очищать камеру от накапливающихся иловых масс.

Вместо самодельной фильтрационной камеры можно использовать и готовую покупную конструкцию. Однако стоимость ее будет исчисляться десятками тысяч рублей, что само по себе немало.

Инфильтратор для септика – устройство и принцип действия

Как уже было написано ранее, функцией инфильтратора является окончательная очистка сточных вод, прошедших через септик (Термит). По сути, устройство выполняет ту же задачу, что и фильтрационное поле или дренажный колодец, но более компактное, дешевое и простое в установке. Устроен инфильтратор следующим образом.

Корпус – изготавливается из толстого и прочного пластика. Имеет относительно вытянутую прямоугольную форму, в сечении напоминает трапецию. Корпус также играет роль крышки инфильтратора, снабжен ребрами жесткости, призванными усилить конструкцию и защитить ее от давления (земли снаружи и воды – изнутри).
Входной патрубок – через него внутрь инфильтратора поступает вода от септика.
Вентиляционная труба – необходима для притока в инфильтратор воздуха. О том, для чего это нужно, будет рассказано ниже.
Подушка из щебня – поступающая в инфильтратор вода проходит окончательную доочистку, просачиваясь через эту подушку в грунт.

Устройство инфильтратора и принцип его действия

Пример использования нескольких инфильтраторов. Можно заметить разветвление трубы, идущей от септика, переливные трубы и устройство для вентиляции

Представим принцип действия любого инфильтратора в виде отдельных этапов.

Этап 1. Вода поступает из септика в патрубок инфильтратора.

Этап 2. Через патрубок она попадает внутрь корпуса инфильтратора.

Этап 3. При контакте с кислородом, поступающим внутрь вместе с воздухом через вентиляцию, происходит процесс окисления и расщепления органических веществ, которые не были ранее отсеяны в септике.

Этап 4. Частично продукты этих реакций уходят в атмосферу через вентиляцию. Остальные вместе с водой попадают в слой щебня.

Этап 5. На щебневой подушке отфильтровываются остатки веществ, загрязнявших стоки. Очищенная вода уходит в грунт, не нанося вреда окружающей среде и не отравляя близлежащие водоемы и колодцы.

Принцип работы септика с инфильтратором

Процесс установки инфильтратора

Инструкция для самостоятельной установки

Прежде, чем перейти к тому, как установить своими руками инфильтратор для септика, необходимо рассказать об общих правилах обустройства системы автономной канализации, в частности о месте, где он должен располагаться:

расстояние до водозаборной скважины или колодца с питьевой водой должно быть как минимум 15 метров;
до окон и дверей дома минимальное расстояние – пять метров;
от границы участка или автомобильной дороги — не менее двух метров.

Собственно, инфильтаторы можно устанавливать отдельно от септика, но лучше этот процесс совместить. После отведения места на участке под расположение системы очистки сточных вод можно приступать к процессу установки.

Видео по теме:

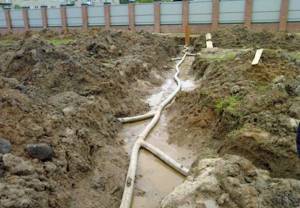

Вырывается котлован под место расположения инфильтраторов, а также траншеи под трубы, соединяющие устройство с септиком.

Котлован для инфильтраторов

Учтите, что при высоком уровне грунтовых вод не следует рыть глубокий котлован. Его размеры (ширина и длина) должны быть больше инфильтратора примерно на 30-40 сантиметров. Стенки котлована покрываются геотекстилем, после чего создается фильтрующая подушка, толщина которой зависит от типа почвы (но не меньше 40 сантиметров).

В качестве фильтрующей подушки можно использовать смесь мелкозернистого песка и щебня средней формации.

Далее подушка выравнивается, и на нее устанавливается инфильтратор, сверху он, как и стены котлована, покрывается геотекстилем. Установка может быть выполнена без чьей либо помощи, поскольку вес изделия не превышает 20 килограмм.

Следующий этап – подключение входного патрубка к трубе, ведущей от септика, и установка вентиляции.

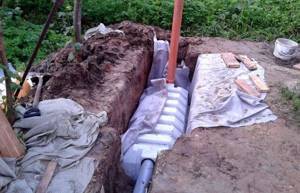

Установленный в котлован и подключенный инфильтратор

После подключения проверяется герметичность соединений, и если результат удовлетворительный, котлован засыпают. Заметим, что в фиксации инфильтратор не нуждается. Если глубина котлована выше горизонта промерзания почвы, то необходимо дополнительно установить теплоизоляцию.

Собственно, на этом монтаж системы почвенной доочистки воды можно считать законченным.

Особенности подводок для газа

При подключении газовых плит, колонок и других видов оборудования также используют гибкие подводки. В отличие от моделей для воды они имеют желтый цвет и не проходят проверку на экологическую безопасность. Для фиксации используется концевая стальная или алюминиевая арматура. Различают следующие виды приспособлений для подключения газовых приборов:

шланги из ПВХ, которые армированы полиэфирной нитью;
из синтетической резины с оплеткой из нержавеющей стали;
сильфонные, выполненные в виде гофрированной трубки из нержавеющей стали.

Холдинг «Сантехкомплект» предлагает инженерное оборудование, арматуру, сантехнику и приспособления для ее подключения к коммуникациям. Ассортимент представлен изделиями и материалами известных зарубежных и отечественных производителей. При оптовых закупках действуют скидки, а качество продукции подтверждено сертификатами установленного образца. Для информационной поддержки и помощи за каждым клиентом закрепляется личный менеджер. Возможность оформления доставки в пределах Москвы и в другие регионы РФ позволяет оперативно получить приобретенный товар без лишних хлопот.

Дренаж – гидромелиоративное мероприятие по отводу избытка грунтовых вод.

Если у вас долго не уходит вода с территории участка, происходит оглеение почвы, если быстро пропадают (вымокают) кустарники и деревья, надо срочно принимать меры и проводить дренаж участка.

Монтаж своими руками. Инструкция

Инфильтратор устанавливается на расстояние: 1-2 м. от септика, не менее 5 метров от дома и более 30 метров от водоема (озеро, колодец).

Агрегат просто установить самостоятельно.

Когда с местом определились, роем котлован.

Уровень инфильтратора должен быть выше уровня грунтовых вод.

Сам котлован требуется вырыть на 50 см шире системы очистки. Что позволит качественно уложить фильтр из щебня и песка.

Застилаем котлован геоматериалом. Устанавливаем природный фильтр: дно котлована засыпаем смесью, из среднего щебеня и песка. Выравниваем поверхность. Поверх устанавливаем инфильтратор для септика. Конструкцию слегка топим в насыпь.

Обязательно проверяем уровень. Инфильтратор должен стоять чисто горизонтально.

После монтируем все соединения.

Сборка окончена.

Накрываем инфильтратор геоматериалом, что предварительно крепится по краям котлована. Геотекстиль предотвратит вымывание щебня и песка.

Если котлован оказался глубиной менее метра (подобное может произойти если высокий уровень грунтовых вод), следует утяжелить конструкцию, чтобы избежать «всплытия».

Так же возможно глубокое залегание грунтовых вод, в таких случаях строится дренажный колодец

https://youtube.com/watch?v=WFyB6n0h-QE

Устройство

Теперь перейдем в более практическую плоскость. Как именно устроены фильтрующие сооружения? Нас интересует их устройство и возможность сооружения своими руками.

Колодец

Представление о том, как устроен фильтрующий колодец, дает его простейшая реализация — бочка без дна, закопанная ниже уровня грунта.

Еще одно бюджетное решение — колодец из старых покрышек.

Все попадающие в нее сточные воды впитываются в грунт; однако тут есть две проблемы.

Площадь впитывания ограничена площадью дна.
Грунт внутри бочки постепенно будет заиливаться с неизбежным падением производительности.

Чтобы обойти эти ограничения, базовая конструкция несколько модифицируется.

Стенки колодца делаются перфорированными. Способов получить перфорацию масса: использование специальных бетонных колец с дренажными отверстиями, кирпичная кладка с просветами в каждом ряду и т.д.
Под основание колодца и вокруг стенок снаружи насыпается дренаж — все тот же щебень. С чем связана эта инструкция? Впитывающая площадь значительно увеличивается — вода через слой щебня попадает к поверхности всего дня котлована, а не только к площади, ограниченной стенками. Мало того: с ростом уровня воды в колодце его производительность растет, поскольку сточные воды начинают фильтроваться через стенки.
Ил оседает не на дне, а на поверхности подсыпки. Даже при выпадении значительного количества ила между камнями остаются просветы, через которые вода продолжает поступать к впитывающей поверхности.

Поле фильтрации

Как сооружается фильтрационное поле для септика?

На пустующей части участка (при его расположении на склоне — по направлению вниз от дома) отрывается несколько канав или неглубокий котлован. Глубина — как правило, от 50 сантиметров до метра. Расчет поля фильтрации для септика опирается на тип грунта и его впитывающую способность: для песка это примерно 70-90 литров воды в сутки, для супесчаных грунтов — 30-50, для суглинков — до 25.

Для глинистых почв может применяться песчано-гравийный фильтр с отводом очищенной воды в канаву или водоем.

Канавы или котлован засыпаются щебнем примерно на 10 сантиметров; на подсыпку укладывается дренажная труба или пресловутые инфильтраторы.
Затем поле фильтрации засыпается щебнем так, чтобы над поверхностью дренажных приспособлений его было не менее 10 см. Разумеется, трубы прокладываются с уклоном (примерно 1 см на погонный метр).
Сверху щебень засыпается грунтом, на который можно высаживать садовые растения.

Фильтр механической очистки

В общем-то, большая часть фабрично производящихся септиков-станций глубокой биологической очистки снабжается фильтрами. Однако цена готового решения куда выше, чем затраты на его самостоятельное строительство.

Какие решения можно применить для качественной очистки отстоявшихся стоков?

Максимальной степени очистки от биологических загрязнений можно добиться, поместив на пути стоков буферную емкость с заполняющими ее… обыкновенными ершиками для бутылок. На их щетине в большом количестве размножаются бактериальные культуры, которые пожирают задержанные щетинками остатки пищи и фекалий.

На фото — самодельный фильтр биологической очистки из бочки и мочалок для посуды. Воздушный компрессор аэрирует стоки для активизации аэробных бактерий.

Еще более простая схема — установка на пути стоков к дренажу тройника и заглубленной в грунт вертикальной трубы, заглушенной снизу. Отвод тройника, направленный в сторону дренажа, перегораживается несколькими слоями обыкновенной полимерной сетки от комаров. Все загрязнения крупнее размера ячеи остаются в нижней части трубы.

Устройство и схема ↑

Как уже говорилось выше, главной задачей инфильтратора является обеспечение грунтовой доочистки осветленных канализационных вод. Но почему бы вместо него не установить более простые поля аэрации?

Основная разница между этими двумя системами заключается в требуемой площади установки. Благодаря конструкции инфильтратора и принципу его работы для организации почвенной очистки требуется значительно меньше места.

Фото: фильтрационные поля Фото: размеры

Фото: установленный септик с биофильтромРабота инфильтратора состоит из следующих этапов:

осветленная жидкость по трубопроводу поступает в емкость;
благодаря тому, что конструкция вентилируемая (с помощью трубы, выведенной на поверхность в нее поступает воздух) в ней происходит процесс нитрификации – окисления органических веществ и разложение их на составляющие;
по мере прохождения через нижний фильтрационный слой выполняется доочистка – денитрификация;
если максимальный залповый сброс превышает объем инфильтратора, то предварительно устанавливают дополнительные емкости, подключенные последовательно. Как только первая из них в этой цепочке наполняется, то с помощью переливного патрубка излишек поступает в следующую и т.д.

Таким образом, осветленная жидкость из септика, имеющая максимальный процент очистки около 70% полностью избавляется от вредных примесей, а органические соединения разлагаются во время окислительных процессов.

Основной характеристикой инфильтратора является его объем и площадь установки. От этих параметров будут зависеть максимальный залповый сброс и скорость впитывания в грунт очищенной воды.

Для выбора конструкции по вышеописанным характеристикам также необходимо учитывать следующие данные:

технические данные септика. В первую очередь это относится к объему залпового сброса. При этом должны учитываться вероятность его превышения. Т.е. фактическая вместимость всех инфильтраторов в системе доочистки должна быть больше производительности септика минимум в 3 раза;
параметры грунта. В зависимости от состава почвы скорость прохождения влаги вглубь грунта различна. Для суглинка она намного ниже, чем для песчаного. Поэтому рекомендуется сделать предварительный расчет этой характеристики.

После того как была выбрана оптимальная модель, можно приступать к монтажу.

Как сделать септик из покрышек, узнайте из статьи: септик из покрышек. Как красиво оформить крышки септиков и канализационных люков, смотрите на фото.

Как установить?

В самом простом случае, при благоприятных условиях грунта (хорошая впитываемость и низкий уровень грунтовых вод) копается котлован, глубина которого учитывает лишь расстояние от места подключения инфильтратора к трубе септика до поверхности земли. Котлован должен быть глубже этой отметки на полметра, которые займёт засыпка-подушка из щебня средней фракции. Учитываем также высоту самого инфильтратора до точки его присоединения к септику.

К примеру, если у вас от «днища» инфильтратора до его патрубка полметра, вывод переливной трубы из септика на глубине метра, то (с учётом подушки из щебня) глубина котлована составит не менее двух метров.

Площадь котлована должна быть больше площади инфильтратора, от его стенок до стенок ямы оставляйте по полметра. Это облегчит монтаж и увеличит скорость фильтрации из-за увеличения объёма подушки, да и вообще избавит от многих вероятных напастей, типа возможных сдвигов из-за морозного пучения грунта и т.п.

Стенки котлована лучше застелить геотекстилем — это предотвратит лишнее заиливание щебёнки-подушки от стенок ямы, через которые могут просачиваться загрязнённые талые и дождевые воды, а вот на дно геотекстиль класть не нужно, несмотря на многочисленные разговоры об этом в сети.

На дно засыпаем щебёнку, разравниваем, слегка утрамбовываем, чтобы не случилось просадки инфильтратора после его засыпки. Присоединяем все трубы. Учитываем, что инфильтратор немного просядет в любом случае, поэтому место соединения трубы из септика должно располагаться на той же подушке, что и сам инфильтратор, и желательно с запасом на полметра.

Канализация в частном доме: схема и глубина укладки

Сверху укрываем рулонной теплоизоляцией (если требуется теплоизоляция) и засыпаем всё это дело вынутым ранее грунтом. Теплоизоляцию можно выполнить и из экструдированного пенополистирола после частичной засыпки инфильтратора по ровной площадке, по аналогии с тёплыми отмостками. В качестве утеплителя также используют керамзит или керамзитобетон. Если инфильтратор ниже уровня глубины промерзания или примерно на его уровне, то утепление ему вообще не требуется.

Условия инфильтратора

Чтобы провести качественную установку инфильтратора, необходимо сначала выкопать котлован прямоугольной формы. Расстояние от этого котлована до септика не должно быть меньше 1 м, дно требуется укрыть специальным полотном, т.е. геотекстилем. Затем насыпают слой щебня с высотой до 40 см. При монтаже надо соблюдать следующие условия:

Слой щебня насыпается таким образом, чтобы все трубы подключались свободно, не находились в толще этого слоя.
При установке надо помнить, что устройство под своим весом просядет. Чтобы не произошло разрушение герметичности соединений, следует щебень подсыпать на 1-2 см выше инфильтратора, но не больше.

Что это такое?

По внешнему виду данная конструкция напоминает небольшую емкость без дна, которая сильно схожа с перевернутым тазом. Но, в отличие от него, инфильтратор сделан из прочной пластмассы. Устанавливается этот прибор от септика на расстоянии 1-2 метров.

Данное устройство необходимо для полной доочистки воды и ее вывода в почву. Происходит это благодаря специально разработанной конструкции, которая осуществляет выход водного напора на незначительную глубину почвы.

Преимущества инфильтратора для септика значительны: он обладает небольшим весом, поэтому его довольно легко установить дома, данное устройство подходит для любого грунта, немалый объем запросто выдержит даже самые пиковые сбросы воды.

Инфильтратор необходимо установить в тот момент, когда септик начал не достаточно хорошо производить доочистку воды (при установке канализационной системы это устройство также устанавливается)

Важно отметить: если вы собираетесь устанавливать очистительные приборы на участке дома, способные очистить поток воды на 98%, инфильтратор можно не приобретать
