Особенности установки дождеприемника для ливневой канализации
Наиболее удобно и просто монтировать дождеприемное устройство, изготовленное из пластика. В данном случае процесс установки может быть организован по следующей схеме:
размечается место устройства приемника воды и выкапывается яма, на глубину примерно 40 см. Ее ширина должна быть на 5 см больше размера корпуса устанавливаемого изделия;
в корпусе водоприемника вырезают отверстие под канализационную трубу. Сделать это можно электролобзиком;
дно ямы отсыпают песком таким образом, чтобы дождеприемник, установленный в приямок, не доставал до верхней точки плоскости участка 10 см;
песок трамбуют и заливают сдоем бетона 5-10 см;
в яму устанавливают короб конструкции;
к приемнику подключают трубопровод;
проверяют работоспособность ливневки, подавая воду из поливочного шланга;
устанавливают отмостку или укладывают тротуарную плитку.
Изготовленный таким образом водоприемник должен иметь эстетичный вид и нормально функционировать. Приемный колодец ливневой канализации
можно установить в любом месте придомовой территории. Главное – чтобы стоки поступали в него самотеком.
Назначение дождеприемников
Дождеприемник является обязательным элементом открытой ливневой канализационной системы, задача которого состоит в приеме дождевых, поверхностных сточных, талых других чистых вод, образующихся в результате различного рода производственной и промышленной деятельности.
Этот элемент представляет собой устройство с решеткой в раме, которая устанавливается на поверхность сточного колодца для сбора в зонах с большим количеством сточных вод, в основном в виде атмосферных осадков – вдоль городских магистралей, переходов, на площадях и во многих других местах городской инфраструктуры. Назначение дождеприемника преимущественно состоит в защите ливневой канализации от мусора и его частиц, а также в создании благоприятных условий для передвижения пешеходов и различных видов транспорта.
Дождеприемники обычно монтируются над колодцами на уровне с асфальтом или другим дорожным покрытием и фиксируются бетоном. Они способны выдерживать большие нагрузки, механические воздействия и температурные колебания. Кроме этого они не подвержены воздействию химических реагентов и других агрессивных веществ, которые используются с целью защиты от гололеда или образуются в результате сгорания автомобильного топлива.
Дождеприемники широко используются в городской инфраструктуре, производственных площадках, складах, аэропортах и повсюду, где требуется отвод большого количества вод, в том числе и частных домах.
Критерии выбора конструкции и проектирование системы водоотвода
Выбор размеров дождеприемника и других его характеристик необходимо начинать, отталкиваясь от предполагаемой системы ливневой канализации. Последняя проектируется исходя из следующих данных:
- максимальное количество осадков на территории – этот параметр узнается из справочника СНиП, там же необходимо посмотреть максимальный параметр снегового покрова зимой;
- коэффициент поглощения влаги – зависит от типа покрытия территории, например, для щебня он составляет 0,4, а для кровли – 1;
- площадь территории, с которой будет отводиться вода.
По этим данным определяется тип ливневой канализации. Выбор дождеприемника также осуществляется в зависимости от интенсивности осадков на территории, общих климатических условий, типа грунта и максимальной нагрузки.
Дождеприемник может быть расположен в любом месте, но нужно учитывать близость водостока
Что потребуется для устройства?
- Дождеприемники. Собирают воду, располагаются по углам здания и в других местах, где установлены водосточные трубы. Они – часть конструкции точечной ливневой канализации. Устанавливают его точно под водостоком, чтобы струя попадала в самый центр.
- Приемные лотки или дренажные каналы. Устанавливаются в канаву открытой ливневой канализации. Чтобы вода уходила в сторону сливного колодца, необходимо создать наклон в его направлении, примерно 2 см на 1 м. Это часть конструкции линейной ливневки, маркировка у них схожа с пластиковыми дождеприемниками. Оптимальные классы А и В.
Трубы. Устанавливаются на глубине, под землей. Попадая в них, вода перемещается в сторону колодца, монтируются также под наклоном. Применяют чаще трубы из пластика, диаметр зависит от нагрузки. Расчет производится по специальной формуле, которая определяет еще и оптимальный уклон системы.
Рекомендуется воспользоваться консультацией специалистов для точного расчета, это будет напрямую влиять на то, справится ли система с потоком в период обильных осадков.
Обязательно организуется место приема воды, если оно не предусмотрено ландшафтом. Для монтажа потребуется выкопать скважину, создать дренаж и укрепить стены (бетонными кольцами или автомобильными покрышками).
Сверху коллекторный колодец закрывают крышкой, воду можно использовать для хозяйственных нужд. Сделать его нужно заранее, чтобы направлять трубы в определенное место.
Назначение и конструкция дождеприемников
Наличие в системе ливневого стока воды дождеприемника является обязательным, так как именно через него вода попадает в трубы или желоба. Если же говорить об устройстве дождеприемника для ливневой канализации, то он представляет собой сложную конструкцию прямоугольной или овальной формы, состоящую из нескольких частей.

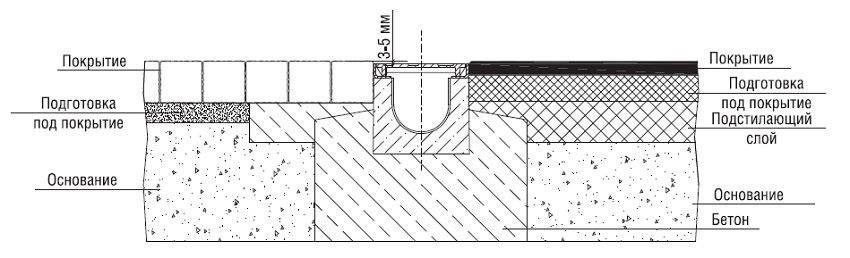

Схема установки дождеприемника
Типичный современный приемник воды включает следующие компоненты:
- Решетка – закрывает конструкцию сверху и служит не только для декоративной цели, но и для защиты человека от возможных травм. Кроме того, пластиковые или чугунные решетки дождеприемника выполняют функцию первичного фильтра, то есть не дают крупному мусору попасть в систему канализации.
- Дождеприемник – квадратная или округлая конструкция, служащая для направления воды в систему стоков.
- Фильтр-пескоулавливатель – часть конструкции, которая присутствует не во всех моделях. Служит для того, чтобы в канализацию с водой не попадали мелкие частицы почвы, песок и другой мусор. Такой фильтр находится ниже лотка дождеприемника, поэтому частицы мусора просто опускаются на его дно, а вода поднимается до уровня выхода из приемника.
Обратите внимание! Фильтр для мусора нужно регулярно чистить, иначе со временем может появиться неприятный запах, выделяющийся в процессе испарения воды из лотка

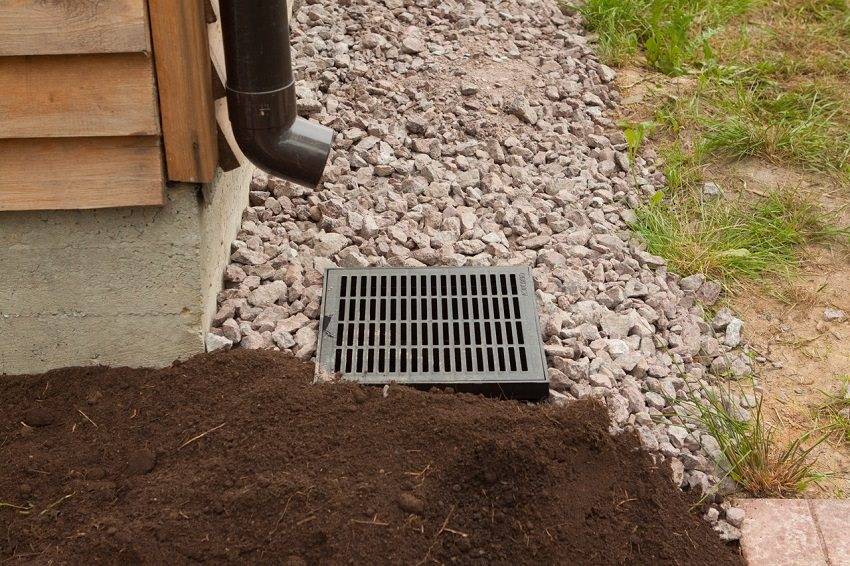

Решетка не дает попасть внутрь приемника крупному мусору
Конструкция
Каждый ливнеприёмник состоит из следующих частей:
- корзина защищает от попадания грязи и мусора в систему;
- сифон необходим для защиты от неприятных запахов из системы;
- перегородка является укреплением для корзины и гидрозатвором при подключении к трубопроводу;
- крышка помогает регулировать количество вод, поступающих из каждого изделия, а также с её помощью можно защищаться от неприятных запахов из канализации;
- решётка – через неё вода попадает в дождеприёмник. Рисунок решётки влияет на скорость приёма жидкости;
- люк используется при необходимости закрыть ливнеприёмник и сделать из него стационарный колодец закрытого типа;
- удлинитель необходим для увеличения конструкции.
Комплектующие дренажной системы
Дренаж используется, чтобы понизить уровень грунтовых вод на участке, отвести их от фундаментов, корней растений, исключить подтопление территории. Он организован как система дрен и колодцев. Для их устройства используют:
- дренажные трубы. Изготавливаются из пластика, имеют перфорированные стенки, через которые вода проникает внутрь. Трубы укладывают внутри траншей, заполненных дренирующей отсыпкой. Глубина траншей соответствует тому уровню, до которого нужно «опустить» грунтовые воды. Дренажные трубы могут иметь гофрированные стенки (это повышает жесткость, прочность). Они могут поставляться в обкладке из геотекстиля для защиты от заиливания. Диаметры — от 63 до 200 мм и более;
- соединительные элементы. Это — поворотные, соединительные колена, тройник, другие детали, которые используются для соединения дренажных труб. Они изготавливаются из пластика, могут иметь эластичные уплотнительные кольца для более надежного соединения. Их стыки с трубами дополнительно нужно защищать герметиком;
- ревизионные колодцы. Устанавливаются на участках поворота дренажных труб и с шагом в несколько метров при большой длине дрен, используются, чтобы контролировать состояние дренажа, промывать, очищать его. Диаметры ревизионных колодцев для дренажа обычно небольшие. Шахты изготавливаются из пластика, имеют гофрированные стенки для большей прочности. На поверхности колодцы закрываются крышками, заглушками. Соединение с трубами выполняется с помощью готовых отводов или путем врезки.
Дополнительно в составе дренажной системы может использоваться поглотительный колодец или накопительная водоприемная емкость, из которой периодически откачиваются стоки. При устройстве дрен дренажные трубы защищают геотекстилем от заиливания (используется как фильтрующий материал). Их укладывают в траншеи, выполняя дренирующую отсыпку щебнем или гравием. При устройстве пристенного дренажа для дополнительной защиты фундамента могут использоваться профилированные мембраны Planter.
Общая информация о дождеприемниках
Строение
- Решетка – устанавливается сверху приемника. Отфильтровывает крупный мусор. Также является элементом декора.
- Дождеприемник – основной элемент конструкции. Имеет квадратную или круглую форму.
- Пескоулавливатель — неотъемлемая часть любого приемника. Отфильтровывает мелкий мусор.
Материал исполнения
Ливневые дождеприемники изготавливаются из таких материалов, как
- Чугун.
- Бетон.
- Пластик.
Бетонные приемники монтируют в местах большой нагрузки. Например для оборудования автодорог, на крупных предприятиях.
Изготавливаются и з железобетона, который обладает повышенной прочностью или легкого не дорогого фибробетона.
Легкий
Приемник устанавливается для отвода воды с крыши сооружения, то есть под трубой водостока. Обладает стандартной кубической формой. Благодаря весу позволителен монтаж друг на друга.
Плюсы данного дождеприемника – не большой вес, лояльная цена, долгий срок службы, морозоустойчивость.
Тяжелые бетонные
Приемники для канализационной системы, могут выдержать нагрузку в три тонны. Из-за ограничений в нагрузке устанавливаются в местах с малым потоком транспорта. Решетка для этого приемника производится из чугуна.
Магистральный
Дождеприемник для ливневой канализации отличается демонтажной конструкцией, поэтому установка не нуждается в спецтехнике.
Изготавливаются тяжелые приемники из железобетона, который обладает хорошими показателями выносливости.
Стоит заметить, что дождеприемники из железобетона стали сдавать позиции. В частном секторе их и ранее использовали крайне редко, из-за большого веса и трудного монтажа. В оборудовании дорог стали применять конструкции из чугуна.
Что это такое
Дождеприемники для ливневой
канализации представляют собой емкости, соединенные с лотками или
подземными трубопроводами ливневой сети водоотведения. Они имеют форму куба или
цилиндра, установленного в вертикальном положении. Стоки поступают в
дождеприемники из водосточной системы кровли зданий, или собираются с
территории участка. Для максимальной эффективности работы, эти узлы
устанавливают в нижних точках рельефа, куда стекаются излишки влаги.
Область
применения дождеприемников велика. Есть элементы, рассчитанные на использование
в крупных сетях. Это магистральные узлы, которые располагают по линии бордюра
автомобильных дорог. Они способны принимать и передавать значительные объемы
стоков и присоединяются к коллектору напрямую. Существуют также небольшие
элементы для установки на участках частных домов или небольших зданий. Основной
их задачей является прием воды из кровельного водостока.
Назначение
Основным
назначением дождеприемников является сбор стоков и передача их в ливневую
систему. Кроме этого, они выполняют следующие функции:
- удаление излишков воды с территории участка;
- предотвращение образования постоянных луж,
заболачивания территории; - исключение заиливания поверхности почвы;
- разгрузка дренажной системы, отведение дождевых
стоков до того. как они начнут впитываться в грунт; - отделение веток, мусора, песка и других твердых
частиц; - первичное распределение потока по лоткам или
другим каналам.
В продаже есть готовые модели
дождеприемников, рассчитанные на использование в разных условиях. Форма и
размеры элемента определяют назначение всего узла, его пропускную способность. Помимо
сбора стоков, дождеприемники выполняют первичную фильтрацию мусора, веток и
листьев, песка и т.п. кроме этого, в резервуаре могут быть несколько выпускных
отверстий, позволяющих направлять стоки сразу по нескольким линиям. Это
помогает эффективнее удалять воду во время сильных ливней.
Устройство
Устройство дождеприемника для ливневой канализации
состоит из нескольких элементов:
- решетка. Она выполняет несколько функций —
декоративную (украшает верхнюю часть узла), обеспечивает безопасность (защищает
людей или животных от случайного травмирования из-за попадания в емкость),
фильтрование потока (препятствует попаданию в систему веток, мусора,
посторонних предметов, грызунов); - надстройка. Это элемент, выполняющий роль
переходника между решеткой и самой емкостью; - корзина. Она крепится верхней частью на
надстройке. Служит для сбора песка, мелкого мусора и твердых частиц.
Периодически корзину надо вынимать и удалять ее содержимое; - перегородка-сифон. Это элемент, снижающий
скорость потока. Обеспечивает оседание в корзину мелкого мусора. песка, пыли; - сам дождеприемник. Внешний резервуар,
выполняющий роль корпуса.
В некоторых моделях есть дополнительные
элементы (например, фильтр-пескоуловитель). Встречаются и более простые
конструкции, лишенные многих элементов. Обычно, такие модели используют в
системах с открытыми лотками. Они легко очищаются от мусора, поэтому жестких
требований к устройству дождеприемника не выдвигают.
Размеры и технические характеристики
Существуют
разные дождеприемники для
ливневой канализации, размеры которых выбирают в зависимости от объема
стоков и общей величины участка сети. По величине и особенностям конструкции
элементы делятся на 6 классов:
- класс A. Используются в дождевых системах частных домов. Предельно
допустимая нагрузка на решетку составляет 1,5 т; - — B. Модели, применяемые на автопарковках. Допустимая нагрузка на
решетку достигает 12,5 т; - — C. Используются на автотрассах или заправках. Максимальный весна
решетке — 25 т; - — D. Выдерживают вес грузовика среднего размера. Устанавливаются в
автопарках, стоянках, участках погрузки или разгрузки; - — E. Модели, используемые на площадках для тяжелых грузовиков.
Решетки способны выдерживать до 60 т; - — F. Выдерживают давление до 90 тонн. Используются на площадках для
спецтехники.
Когда выбирают дождеприемники для ливневой
канализации, технические характеристики становятся основными критериями.
Обычно учитывают следующие позиции:
- площадь живого сечения;
- масса и габаритные размеры;
- полное открытие дождеприемника;
- монтажный уровень решетки относительно корпуса;
- собственная масса решетки;
- собственная масса корпуса.
Чем больше дождеприемник, тем
выше его параметры, в особенности площади живого сечения и раскрытия. Масса во
многом зависит от материала. Есть пластиковые модели, которые отличаются малым
весом. Однако, они не могут выдерживать большой вес и используются только на
приусадебных участках частных домов.
Особенности установки дождеприемника
Установку дождеприемника для ливневой канализации осуществляют под выходом сточной трубы или же в тех местах, где после дождя или в результате таяния снега образуются лужи
При монтаже особое внимание следует обращать на глубину установки. Также рекомендуется выбирать такое расположение конструкции, чтобы вода из трубы попадала точно в ее центр
А если нет возможности расположить сток в самой низкой точке территории, то к нему нужно провести специальные углубления, по которым вода будет стекать в приемник.
Собранная вода течет по трубам, а затем доходит до подземного колодца — коллектора
После того как вы определились с типом конструкции и местом ее установки, можно приступать непосредственно к установке дождеприемника. Она состоит из следующих этапов:
- Выкапывается котлован. Его глубина определяется размером самого приемника, к которому необходимо добавить 30-40 см. Ширина ямы также должна быть больше габаритов конструкции примерно на 3 см с каждой стороны, так как она будет укрепляться при помощи бетонного раствора.
- На дне ямы монтируется специальная песчаная подушка. После засыпания песок заливается водой и тщательно утрамбовывается.
- Дождеприемник подключается к системе труб или лотков. При этом нужно следить, чтобы вся конструкция была точно выровнена по высоте.
- Дно ямы заливается небольшим слоем бетонного раствора, в который устанавливается приемник. При установке дождеприемника своими руками необходимо надежно зафиксировать конструкцию в бетоне, чтобы избежать ее смещения впоследствии.
- С боков конструкции заливается бетонный раствор. Для того чтобы пластиковая модель не деформировалась под давлением бетона, ее стенки можно дополнительно укрепить металлической решеткой.
- Устанавливаются перегородки и корзина дождеприемника.

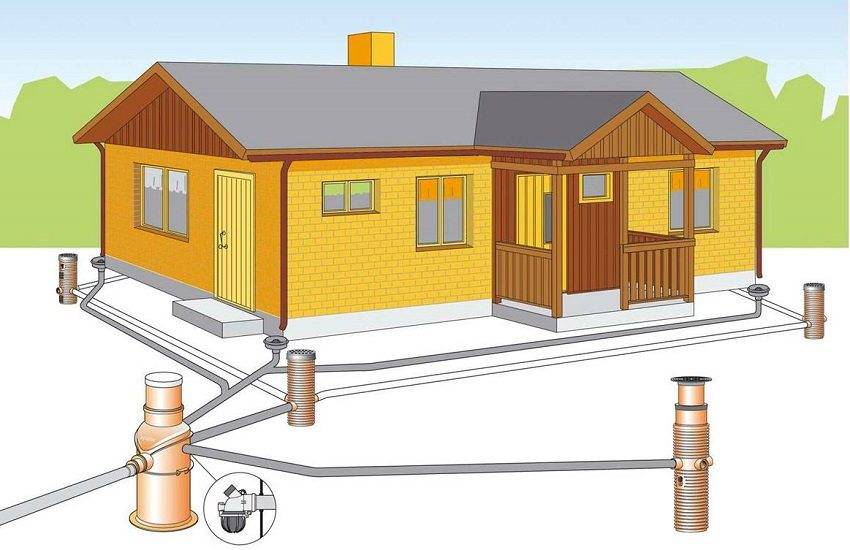

Схема укладки ливневой канализации во дворе
Помните, что срок эксплуатации и эффективность работы конструкции зависит от того, насколько вы правильно установили дождеприемник. Как показывают многие видео монтажа дождеприемников, делать это нужно до установки покрытия на территории. Делать мощение на участке, который прилегает к приемнику дождевой воды, стоит только через несколько дней после завершения установки последнего. За это время бетон окончательно застынет, и вы сможете смело укладывать любой тип покрытия.
Комплект для установки дождеприемника
Одним из ключевых факторов, который также нужно учитывать при монтаже дождеприемника для ливневой канализации, это прочность и надежность основания. Учтите, что при перепадах температуры грунт, в который установлен приемник, может расширяться и сужаться, поэтому бетонная подушка и стенки, окружающие конструкцию, должны быть предельно надежными. В противном случае вам придется в первую же весну заново установить дождеприемник. Как избежать этого подскажут многочисленные тематические видео в интернете.
Если вы не обладаете достаточными строительными навыками для самостоятельного монтажа конструкции, то можно поручить это дело квалифицированным специалистам. В таком случае цена установки дождеприемника будет зависеть от типа приемника, глубины установки и ряда других факторов.
Процесс обустройства дренажной системы на дачном участке
Правила ухода за конструкцией
Дождеприемник – один из самых требовательных в плане обслуживания элементов системы ливневой канализации. Это обусловлено тем, что вода в него попадает непосредственно с поверхности, и именно здесь происходит ее первичная очистка от мусора
Если вы хотите, чтобы корзина приемника засорялась реже, то стоит обратить внимание на модели с мелкоячеистой решеткой, которая не будет пропускать мелкий мусор
В любом случае корзину приемника необходимо извлекать и чистить не реже, чем раз в 2-3 месяца. В противном случае вы рискуете получить не только засор, но и источник неприятного запаха у себя под домом. Если же засор образовался в месте соединения конструкции и трубопровода, то его следует удалить при помощи специальных сантехнических приспособлений.
Регулярная чистка всех элементов водосточной системы поможет избежать негативных последствий засоров
Цены дождеприемников на современном строительном рынке позволяют без проблем приобрести такую конструкцию для обустройства ливневой канализации на частной территории, а простота в установке и эксплуатации сделала этот элемент системы отвода воды очень популярным.
Разновидности
Дождеприемные колодцы различаются по используемому материалу. В продаже имеются устройства из:
Чтобы сделать правильный выбор, где и какой лучше установить, рассмотрим их технические характеристики, а также плюсы и минусы.
Из чугуна
Важной особенностью является большой вес. В то же время он способен справляться с нагрузкой до 90 тонн
Благодаря таким техническим характеристикам, чугунные изделия используются в местах, где предполагается серьезная нагрузка:
- Проезжая часть.
- Автомобильные заправки.
- Авто стоянки.
- Автомагистрали.
- Пешеходные зоны.
Они прекрасно справляются с резкими перепадами температуры воздуха и имеют большую пропускную способность, поэтому застоя воды точно не будет. По своей форме такие изделия бывают квадратными, круглыми и прямоугольными. В зависимости от формы подбирается и соответствующая защитная решетка.
Данные конструкции в последние годы пользуются меньшей популярностью, так как на смену ему пришли новые технологии, которые значительно проще в монтаже.
Из пластика
Пластиковые корзины самые популярные. И это не странно, ведь материал отличается небольшим весом, что упрощает его транспортировку, установку и обслуживание. Современные модификации позволяют справляться с перепадами температур от -40 до +90 градусов по Цельсию. Преимущественно используется при обустройстве частного дома и дачи. В основе материала применяется полимербетон, полиэтилен и полипропилен.
По стандарту имеют кубическую форму. С каждой стороны есть патрубки, что позволяет подключать сразу несколько труб ливневой канализации. Диаметр патрубка может колебаться от 110 до 200 мм. При их выборе можно столкнуться с особой маркировкой изделия:
- A – предусматривает нагрузку в 1,5 тонны. Сфера использования – пешеходные дорожки.
- B – 12,5 т. Для гаражных и парковочных сооружений.
- C – до 25 т. Используются на автомагистралях и автомобильных заправках.
- D – до 40 т. Используется в местах, где эксплуатируется грузовой транспорт.
- E – до 60 т. Стоянки грузовой техники.
- F – до 90 т. Используется в месте передвижения массивной спецтехники.
Из полимербетона
Одна из разновидностей пластиковых водоприемников – полимербетонные. Изделие имеет в себе положительные технические характеристики пластика и бетона. Используется он при организации ливневки в парках, на пешеходных дорожках, автомобильных стоянках, проезжей части, во дворах, частном доме и прочее. Их используют при организации линейной и точечной системы проектирования.
Критерии выбора конструкции и проектирование системы водоотвода
Выбор размеров дождеприемника и других его характеристик необходимо начинать, отталкиваясь от предполагаемой системы ливневой канализации. Последняя проектируется исходя из следующих данных:
- максимальное количество осадков на территории – этот параметр узнается из справочника СНиП, там же необходимо посмотреть максимальный параметр снегового покрова зимой;
- коэффициент поглощения влаги – зависит от типа покрытия территории, например, для щебня он составляет 0,4, а для кровли – 1;
- площадь территории, с которой будет отводиться вода.
По этим данным определяется тип ливневой канализации. Выбор дождеприемника также осуществляется в зависимости от интенсивности осадков на территории, общих климатических условий, типа грунта и максимальной нагрузки.
Дождеприемник может быть расположен в любом месте, но нужно учитывать близость водостока
Правила монтажа дождеприемника для ливневой канализации
Во время установки водоприёмника необходимо выполнить следующие условия:
- Размещать конструкции данного назначения необходимо в местах скопления воды.
- Решетка приемника воды должна располагаться ниже уровня покрытия территории.
- Ливневая труба кровли размещается строго по центру решетки.
- Расстояние от нижнего края водосточной трубы до решетки должно обеспечивать свободный доступ к корзине фильтра дождеприемника с возможностью ее подъема.
Не стоит забывать и о том, что приемная труба водоприемника должна быть установлена под небольшим углом по направлению к колодцу, чтобы вода уходила самотеком.
Правила монтажа дождеприемника для ливневой канализации
Во время установки водоприёмника необходимо выполнить следующие условия:
- Размещать конструкции данного назначения необходимо в местах скопления воды.
- Решетка приемника воды должна располагаться ниже уровня покрытия территории.
- Ливневая труба кровли размещается строго по центру решетки.
- Расстояние от нижнего края водосточной трубы до решетки должно обеспечивать свободный доступ к корзине фильтра дождеприемника с возможностью ее подъема.
Не стоит забывать и о том, что приемная труба водоприемника должна быть установлена под небольшим углом по направлению к колодцу, чтобы вода уходила самотеком.
Назначение и применение дождеприемников
В устройстве водотока важнейшей деталью считается дождеприемник. Через его корпус вода проникает в трубы. Это устройство в виде прямоугольника или овального предмета.
Современные резервуары для жидкостей включают определенные детали:
- решетка исполняет роль фильтра, декоративную функцию и прикрывает изделие;
- дождеприемник для ливневой канализации востребован в качестве устройства, направляющего жидкость в сток;
- пескоулавливающий фильтр защищает сооружение от проникновения грунтовых частиц, песка и грязи.
Фильтрующие детали способствуют меньшему загрязнению конструкции
Полезная информация! Фильтрующие конструкции необходимо периодически очищать, так как со временем возникают гнилостные запахи.
Назначение, классификация и конструкция
Используемые для дренажа водоприемники при размещении в зоне индивидуального жилого дома выполняют следующие функции:
Предохраняют стены и фундамент дома от намокания стекающей с крыши водой.
Защищают цокольные и подвальные помещения в случаях, когда может произойти подтапливание весенним паводком.
Позволяют экономить воду, собирая ее в водосточные колодцы для дальнейшего использования в хозяйственных целях.
Защищают элементы ландшафта и огород (дорожки, клумбы, грядки) на приусадебной территории от размывания водой, способствует тому, чтобы на участке не образовывались лужи.
При падении из труб сток разрушает материал отмостки, этого можно избежать, защитив ее от разрушения с одновременным отводом воды установкой дождеприемников.
Рис. 3 Дождеприемники для системы отвода – схема монтажа
Система ливневой канализации работает следующим образом:
Через высокопрочную декоративную решетку, выполняющую основное условие, необходимое для эстетичности — привлекательный внешний вид, вода попадает на элемент предварительной очистки в виде корзины для отстаивания песка. Тяжелая грязь и песок остаются на дне корзины для дождеприемника, а жидкость поступает в каналы и желоба через расположенные выше отверстия в корпусе, в котором размещено фильтрующее устройство. Дальнейший путь воды лежит по подземному трубопроводу, проложенному с небольшим уклоном, она попадает в накопительный колодец, где собирается для дальнейшего использования или утилизации.
Основные отличия всех систем заключается в конструкции дождеприемника, который имеет следующие исполнения корпуса:
Прямоугольные. Прямоугольное исполнение можно встретить на улице любого города — такие тяжелые чугунные решетки стандартного размера располагаются вдоль городских автомобильных дорог. Подобная конструкция водоотвода нередко имеет большую протяженность и собирается в магистральную линию из нескольких корпусов, устанавливается вдоль отдельных участков автомобильных дорог, улиц, пешеходных переходов. Используется в случаях, если собираемый водный поток имеет большую площадь распространения, иногда устройства устанавливают и под сточными трубами для сбора воды из нескольких точек в один канал.
Квадратные. Данные устройства применяют при небольшой площади территории, с которой необходимо отводить стоки, обычно их располагают непосредственно под водосточными трубами домов. Квадратные модели широко используются в индивидуальном хозяйстве, следствие невысоких нагрузок на решетку их корпуса выпускаются в полимерном исполнении.
С обрамлением. Подобные виды применяются в местах высоких нагрузок на поверхностные решетчатые элементы, в основном они размещаются на автодорогах. При установке их решетка опирается на прочную металлическую раму, препятствующую деформации и разрушению колодца, погружению его под дорожное полотно.
Рис. 4 Конструкции дождеприемников с различной формой решеток
