Циркуляционные насосы для отопления Grundfos
Насосы от этого бренда являются самыми востребованными на современном рынке отопительного оборудования. В зависимости от возможностей управления и конструктивных особенностей, все изделия Грундфос подразделяются на:
- нерегулируемые (серия UPS);
- регулируемые (серия ALPHA).

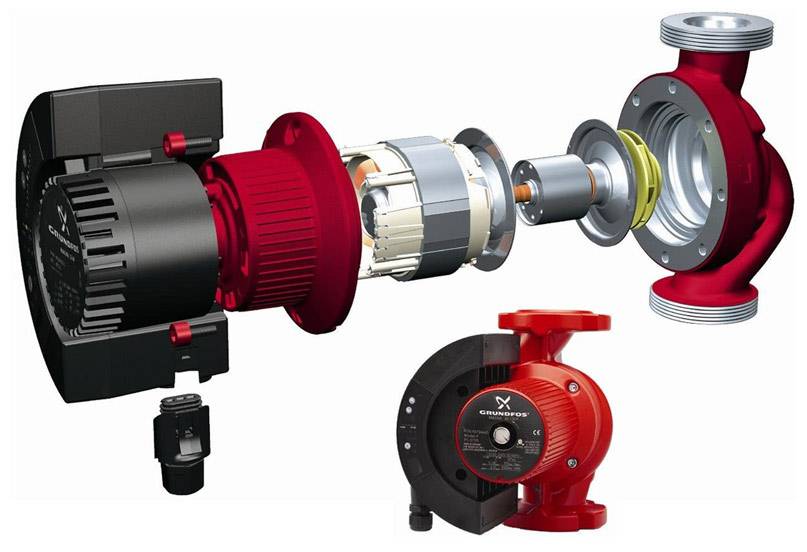

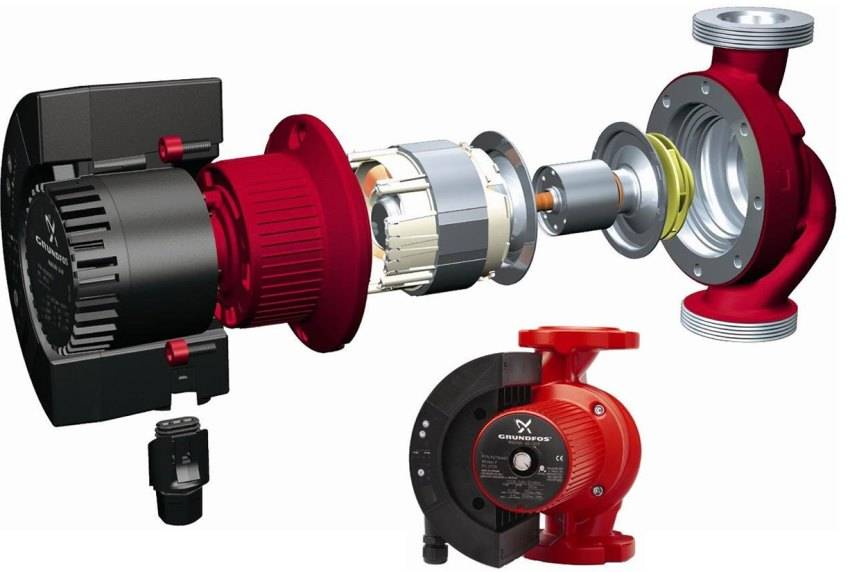

Циркуляционный насос Grundfos в разобранном виде
Модели серии «UPS» являются самыми востребованными среди отечественных потребителей. Эксплуатационная сфера подобных устройств – открытая или закрытая автономная отопительная коммуникация частного дома.
Популярность циркуляционных насосов Грундфос обуславливается еще и тем, что они отличаются доступной стоимостью и высоким качеством. Сегодня они выпускаются в следующих странах: Германия, Дания, Китай.
- UPS 25-40/60/80;
- UPS 32-40/60/80.
Технические характеристики водяных насосов ( в зависимости от модели) позволяют поднять высоту рабочей среды на 4, 6 или 8 м
Цифры, которые указываются в названии модели, обозначают его монтажные характеристики. Первое число обозначает показатель сечения накидных гаек насоса, которые выполняются в большинстве случаев из чугунного материала. В некоторых случаях встречаются гайки с диаметром 40 мм, однако, чаще всего используются изделия с показателями сечения 25 и 32 мм.
Второе число соответствует высоте. В зависимости от разновидности устройства, высота столба рабочей среды может составлять 4, 6 или 8 м.
Статья по теме:
Эти цифры помогут ответить на вопрос, возникающий у многих хозяев частных домов: как подобрать циркуляционный насос для отопления. Поэтому игнорировать их ни в коем случае нельзя. Цена циркуляционных насосов «Грундфос UPS» колеблется в пределах от 4 000 до 40 000 рублей, в зависимости от модели и технической оснастки.

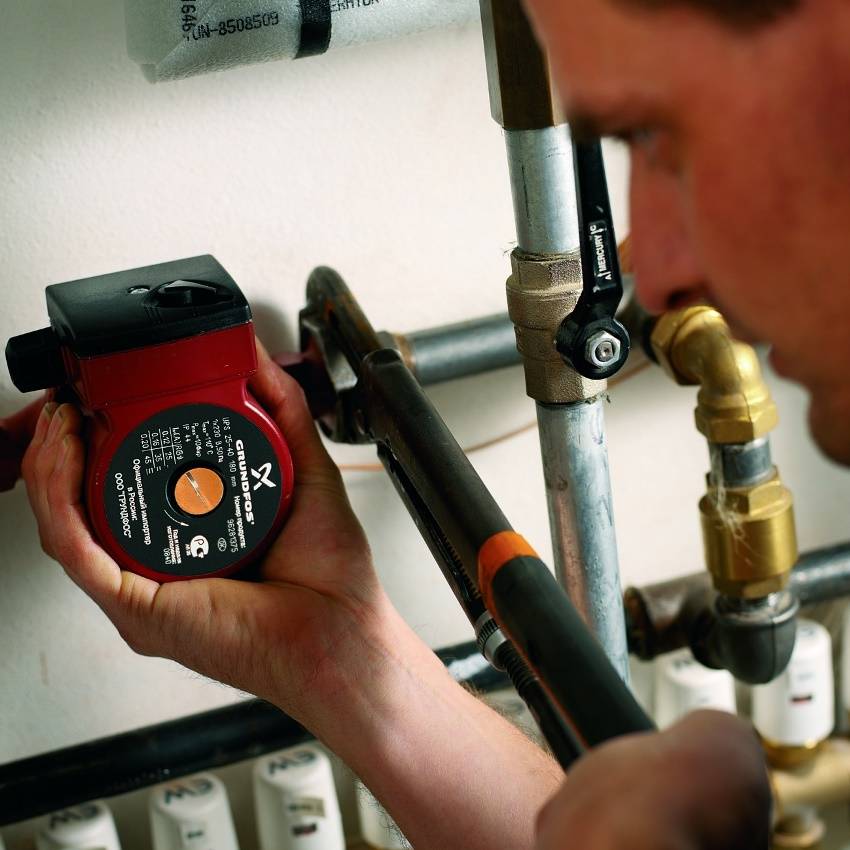

На корпусе насоса нанесена маркировка обозначающая его монтажные характеристики
Какой лучше купить циркуляционный насос для отопления частного дома: серия ALPHA
Регулируемая линейка насосов от компании «Грундфос» представлена тремя основными моделями, которые относятся к одной серии (ALPHA). Рассмотрим разновидности этих устройств, в зависимости от функциональных возможностей:
- ALPHA2 L;
- ALPHA2;
- ALPHA3.
ALPHA2 L. Насосы Grundfos для отопления этой серии отличаются ограниченным функционалом и имеют 7 режимов работы. Стоит сказать, что ALPHA2 L можно использовать в таких отопительных конструкциях, как теплый пол. Он включает в себя систему, которая позволяет регулировать напор теплоносителя в коммуникации. Удаление воздуха из циркуляционного насоса ALPHA2 L производится посредством «выталкивания», что отличает его от приборов серии UPS. Подбор необходимого режима осуществляется довольно просто – нажатием кнопки на блоке управления.

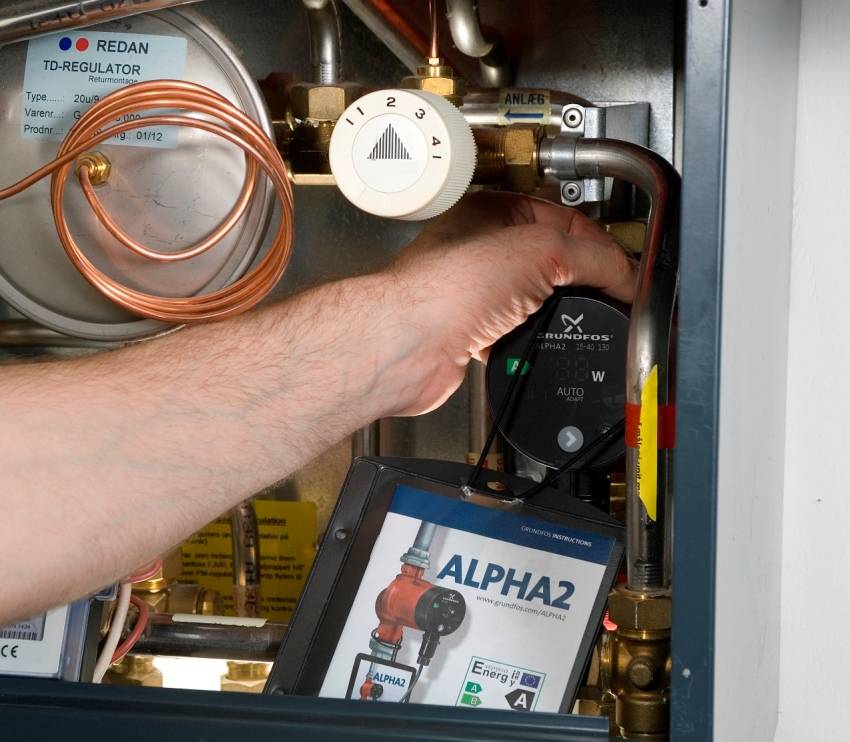

Модель циркуляционного насоса ALPHA2 совместима с большинством современных твердотопливных котлов
ALPHA2. Насосы этого типа имеют 9 режимов работы и являются более универсальными, с эксплуатационной точки зрения. А также стоит сказать, что такие устройства включают в себя две дополнительные функции, которые позволяют настраивать устройство, в зависимости от сезона и времени суток. Благодаря этому появляется возможность дополнительной экономии финансов. Насосы ALPHA2 совместимы практически со всеми современными твердотопливными котлами.
Отдельно стоит сказать о том, что циркуляционный насос для отопления Грундфос ALPHA2 имеет еще один режим, который называется AUTOADAPT. Он позволяет автоматически изменять параметры работы прибора, в зависимости от смены времени года. Таким образом, давление в системе регулируется за счет сложного вычислительного процесса, происходящего непрерывно.

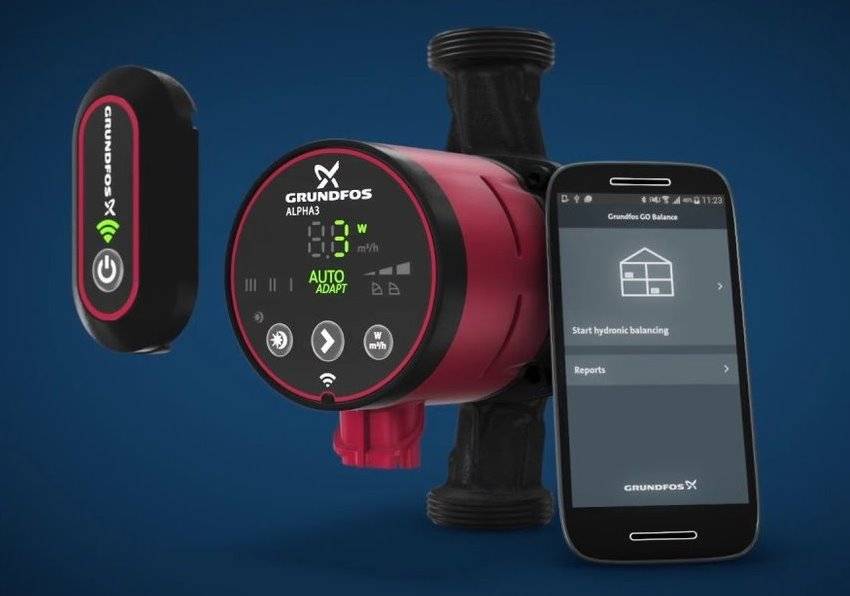

Модель насоса ALPHA3 оснащается специальным блоком, который позволяет передавать данные о работе циркуляционного устройства на смартфон
ALPHA3. Это устройство является усовершенствованной моделью предыдущего циркуляционного насоса. Основное отличие ALPHA3 от ALPHA2 заключается в том, что хозяева могут самостоятельно корректировать показатель давления в отопительной коммуникации.
При подборе насоса Грундфос рекомендуется обратить внимание на то, что модель ALPHA3 оснащается специальным блоком, который называется ALPHA Reader. Этот прибор позволяет передавать данные о работе циркуляционного устройства на смартфон
Для использования подобной функции потребуется загрузить на ваше мобильное устройство специальную программу (GRUNDFOS Go Balance).
Как выбрать насос циркуляционный?
Мы ознакомились с конструктивными особенностями насосов и их разновидностями, но спешить в магазин за покупкой еще рано
Следует еще определиться с параметрами, на которые нужно обращать внимание при выборе той или иной модели. «Почему часто включается насос в скважине, Вы можете прочитать в нашей статье»
Маркировка
Маркировка на корпусе
Первое, что мы должны увидеть, взяв в руки понравившуюся модель – это маркировку, которая будет находиться под названием. Это может быть, к примеру, 32-50. Первое число здесь –размеры подсоединения, 32 мм или 1,25 дюйма. Зачастую насосы комплектуются гайками необходимых размеров, дающими возможность быстро его собрать/разобрать.
Второе число – это высота подъема насоса. В нашем случае это 5 м водяного столба или 0,5 атмосферы. Существуют насосы, созданные для большей или меньшей высоты.
Кроме того, на корпусе должна быть табличка, в которой указывается, какая максимальная нагрузка должна быть и при каких параметрах. Под параметрами подразумевается производительность – для ее регулировки в насосе предусмотрены три положения. Это и есть второй критерий выбора насоса.
Производительность
Все требования к циркуляционному насосу тесно связаны между собой. Под производительностью подразумевается объем теплоносителя, перегоняемого насосом при минимальной нагрузке на него. Чем выше производительность, тем качественнее модель.
Для того чтобы узнать необходимую производительность, мы воспользуемся популярной формулой:
N/(Т2-Т1) = Q, где
- Т1 – температура теплоносителя в обратном трубопроводе;
- Т2 – его температура в подающем трубопроводе;
- N – средняя мощность котла отопления;
- Q – производительность, которую нам нужно вычислить.
Расчет производительности
Среднее значение температуры воды в «обратке» (Т1) берем 65–70°С, в то время как температура в подающем трубопроводе (Т2) составит примерно 95°С. Так мы приблизительно сможем подобрать требуемые параметры на насоса. Считается, что на каждые 10 м трубопровода нужно 0,6 м напора, или высоты подъема насоса.
Помимо того, есть и уже готовые тепловые нормативы. Согласно им, для каждых 10 м² отапливаемой площади необходим всего 1 кВт мощности. И если, к примеру, мощность одной радиаторной батареи составит 200 Вт, то для 10 м² понадобится пять секций. Но данное количество секций относительно, поскольку в большинстве случаев их количество большее, «с запасом»
Поэтому нам нужно принять во внимание факт, что циркуляционный насос обязан справиться с подводом теплоносителя к каждому радиатору в доме
Необходимая мощность
Электрическая мощность, необходимая для работы насоса – это очередной параметр, на который стоит обращать внимание при покупке. Зачастую такая мощность незначительна – не более 200 Вт
Она имеет значение лишь в тех случаях, когда планируется перманентное использование насоса.
Часто задаваемые вопросы
Будут ли шуметь трубы при использовании насоса?
В трубах может шуметь лишь в том случае, если неправильно выбрано устройство или в магистрали скопился воздух. Для удаления воздуха делаем следующее:
- заполняем водой всю систему;
- удаляем воздух, используя для этого клапаны на радиаторах – «воздушки»;
- запускаем котел отопления и насос;
- ждем некоторое время, после чего еще раз удаляем воздух;
- проверяем давление, заполняем контур водой;
- запускаем насос и регулируем его (если его вообще можно регулировать).
Можно ли для водоснабжения использовать насос высокого давления?
Однозначно — нет! Пусть они (насосы) и выглядят практически одинаково, но в водоснабжении насосное оборудование используется исключительно для того, чтобы поддерживать нужное давление, если его по той или иной причине недостаточно.
Из чего делают насосы?
Некоторые детали (вал, шариковые подшипники) современных насосов изготавливают из керамики. Это не только обеспечивает бесшумную работу, но и значительно увеличивает срок эксплуатации.
Есть ли насосы для горячего водоснабжения?
Да, такие существуют. Это, к примеру, циркуляционный насос GRUNDFOS Comfort UP, благодаря которому не нужно ждать, когда из крана начнет течь горячая вода. Разумеется, его использование увеличит расход электроэнергии и самой воды.
Сколько энергии потребляют насосы?
В большинстве случаев циркуляционные насосы – крайне экономичные приборы, которые потребляют энергии столько же, сколько обычная лампочка. Недавно все о присвоении изделиям ярлыков, уведомляющих об их «прожорливости», как в случае с бытовой техникой. Была разработана классификация, согласно которой устройствам А-класса, например, нужно не более 6 Вт.
Насколько часто нужно менять циркуляционные насосы?
Если насос качественный, то он прослужит порядка десяти лет. Хотя, как мы уже говорили, немало зависит и от самой фирмы-производителя. Дабы ваш прибор послужил дольше, придерживайтесь всех рекомендаций касаемо эксплуатации: правильно подберите модель и устанавливайте ее, избегайте завоздушивания магистрали, в качестве теплоносителя используйте лишь специально очищенную воду.
Характеристики: таблица
Помимо типа ротора, при выборе модели циркуляционного насоса учитываются некоторые технические параметры.
Характеристика Описание Производительность Общий объём теплоносителя, пропускаемый за час работы. Тесно связан с гидравлическим сопротивлением трубопровода. Напор Высота, на которую помпа способна поднять столб воды. Присоединительные элементы Зависят от диаметра трубы отопления и длины корпуса.
Максимальная температура При соприкосновении с теплоносителем насос должен нормально функционировать в условиях высокой температуры. Этот параметр должен быть не ниже 110 град. С.
Производитель От конструкции и качества материала зависит долговечность и надёжность прибора
Стоит обращать внимание на продукцию уже зарекомендовавших себя фирм
Какой поставить насос в зависимости от потребности помещения в тепле
Производя расчёты параметров системы отопления нельзя пренебрегать характеристиками самого помещения. В случае недооценки этого фактора можно получают температуру, некомфортную для жизни или работы.
Рекомендуемые стандарты тепловой потребности помещения зависят от климатических условий страны, а в России нередко отличаются даже в соседних регионах.
Специалисты рассчитывают необходимую мощность отопления исходя из максимально низкой температуры в холодное время года.
Так, в Москве и Московском регионе для строений до двух этажей, необходима мощность 173кВт/кв.м, а для трёх и четырехэтажных зданий — 98 кВт/кВ.м.
Для точного расчёта площадь отапливаемого помещения умножается на установленный в регионе норматив. Полученная цифра должна соответствовать технической характеристике, указанной в паспорте.
Как правильно подобрать производительность для частного дома
Расчёт мощности строится на двух важных факторах — производительности и напоре. Их соотношение указывается в технической инструкции прибора в виде графика.
При необходимости самостоятельно вычислить скорость и производительность, пользуются формулой:
G=Q:(1,16xDT).
Q — тепловая потребность отапливаемого помещения в ваттах.
DT — количество тепла, остающегося в помещении, равная разнице температур теплоносителя в подаче и обратке. В обычных системах эта цифра равна 20 градусам С, при низкотемпературном отоплении — 10 градусов С, а для «тёплых полов» снижена до 5 градусов С.
1,16 — теплоёмкость воды. При использовании других видов теплоносителя уточните и подставьте в формулу требуемый параметр.
Производительность измеряется в км/час. Но в технической инструкции прибора может стоять цифра расчёта в кубических метрах.
В этом случае для точного расчёта результат, полученный после вычисления по формуле, делится на плотность нагретого теплоносителя. Например, плотность воды, нагретой до 80 градусов С, соответствует 971,1 кг/куб. метр.
Как выбрать с учетом расчёта давления
Уровень, на который насос способен поднять воду в системе, приведён в инструкции или непосредственно на корпусе прибора. В случае необходимости эта цифра вычисляется с помощью следующих формул:
H=(FxRxL)/(p x g).
Или (F x R x L)/ 10000(м).
Н — максимальная высота водяной струи в метрах, собственно сам напор.
F — коэффициент арматуры системы, зависит от комплектующих, вида магистрали, наличия вентилей, смесителей и др.
R — сопротивление, трение внутри трубопровода, исчисляющееся в Паскалях на метр погонный.
p — плотность теплоносителя. Для воды этот показатель равен 1000 кг/м.куб.
g – высота водяной струи, сдерживаемой атмосферным давлением. При отсутствии гидростатического давления, этот параметр = 10 м.
Выбирая подходящую модель, помните, что расчёт мощности идёт на основе значений максимальной нагрузки.
Поэтому не стоит выбирать более мощную модель, это увеличит затраты на электричество, но не улучшит производительность системы в целом. Выбрать идеально подходящий насос поможет график, на котором отражены реальные цифры напора и расхода, а также параметры понравившихся приборов.
Другие важные критерии выбора, влияющие на эксплуатацию
Помимо ключевых параметров, которые рассчитываются индивидуально, выделяют перечень дополнительных параметров. Если вы не хотите ошибиться с выбором, стоит обязательно их взять на вооружение. Рассмотрим подробно о факторах, которые влияют на выбор циркуляционного насоса.
Напряжение насоса
Для бесперебойной работы насосного оборудования, обогрева жилого дома, важно обозначить напряжение насоса. Одно может быть одно- или трехфазное
Для установки отопительного насоса в частном доме, чаще всего выбирают между однофазными моделями. Это аргументируют напряжением в розетке 220 Вольт. Если такой насос не сможет справиться с обогревом частного дома по вашим расчетам, тогда рассматриваем альтернативный вариант. Мощные насосы подходят для подключения только к сети с напряжением 380 Вольт.
Более мощные насосы чаще выбирают для комплексов, цехов, промышленных целей.
Температурный максимум
У каждого циркуляционного насоса есть ограничения по максимально допустимой температуре воды. Раньше производители выпускали модели с максимальными температурами нагревания воды до 95 градусов. Современные модификации насосов предусматривают обогрев до 110 градусов. Уточните у производителя или продавца, насколько жидкость сможет нагреться в батареях. От этого зависит температурный максимум в доме, которого вы сможете добиться с использованием насоса. Также температура определяет уровень безопасности. Если вы используете приборы с высокими показателями максимального нагрева, даже в случае закипания воды агрегат не выйдет из строя. Вы сможете установить такое насосное оборудование без опасения за условия эксплуатации.
Размеры насосного оборудования
Чтобы правильно подобрать насос для бытового использования, необходимо установить его параметры. В этом случае обозначьте длину помп. Среди насосов для частных домов преимущественно выделяют размеры до 15 см. Если длина помпы циркуляционного насоса превышает 18 см, чаще такие модели относятся уже к насосам промышленных целей.
В технических характеристиках нельзя упускать значение диаметра резьбы. Чаще всего к насосу прилагаются гайки, которые используют для крепления.
Уровень защиты
Для каждого насосного оборудования устанавливают класс защиты. Значение фиксируют в маркировке – от 1 до 4. Чем выше значение, тем безопаснее агрегат. Уровень защиты устанавливают после ряда исследований. Уровень защиты определяет условия их использования – какого размера инородные частицы могут попадать в систему без ее повреждения и выхода из строя.
Бренд
В денном обзоре мы рассмотрим производителей, которые могут гарантировать высокое качество. Исключайте бренды, которые не могут предложить гарантию хоты бы на один год.
Качественный и надежный производитель должен фиксировать технические параметры в паспорте изделия, прилагать инструкцию по эксплуатации, указывать важные особенности по пользованию насосом. Технические параметры – это критерии, которые вы не можете игнорировать, иначе выбранный циркуляционный насос не оправдает ваших ожиданий.
Советы по выбору циркуляционного насоса
Самостоятельно выбрать циркуляционный насос можно, даже если вы не знаете специфики агрегатов. Воспользуйтесь следующими простыми советами специалистов:
- насос выбирается под определенную систему отопления. Изначально установите отопительную систему со всеми переходами, комплектующими. После этого переходите к выбору насоса. С учетом контуров, площади обогрева, сложности системы вы сможете подобрать оборудование по техническим параметрам. Не игнорируйте уровень теплоизоляции. Определите, насколько в частном доме хорошая теплоизоляция дверей, окон, пола;
- вам нужно воспользоваться готовыми формулами в этом обзоре, которые помогут просчитать максимально точные технические параметры подходящего оборудования. После этого вы должны их сопоставить с параметрами будущего насоса. Поскольку точные просчеты произвести без опыта относительно сложно, к полученным данным прибавляйте запас +15%. Циркуляционный насос не может работать на износ. В таком случае он быстро выйдет из строя и не сможет обеспечить бесперебойную работу. Грамотно ориентируйтесь в полученных данных, чтобы не допустить ключевых ошибок. В этом и заключается объективный подход;
- производительность и мощность не должны быть слишком высокими. Не стоит ориентироваться на максимальные значения. Насос будет энергоэффективным только при правильном выборе оборудования по этим параметрам. Если вы выбрали слишком мощный насос, который в теории и вовсе может не подходить для бытового назначения, придется платить намного больше за электричество. При этом периодами насосное оборудование будет работать «вхолостую»;
- эксперты советуют покупать для домашнего использования модели с регулированием скорости потока воды в системе и мощности. Вы всегда сможете регулировать значения для выбора оптимального режима, в котором насос будет работать слажено и с нормальным потреблением электричества.
Как выбрать циркуляционный насос для отопления: советы
Многих интересует вопрос о том, как выбрать циркуляционный насос для отопления
Для подбора этого изделия под конкретную отопительную коммуникацию необходимо обратить внимание на несколько факторов. Большинство таких устройств имеют визуальное сходство между собой, однако, при этом они могут сильно отличаться по своим техническим характеристикам
Для применения в частных целях выбирают приборы, которые работают от стандартной сети, с напряжением 220 В. Очень важным параметром является мощность устройства. Она зависит от двух основных факторов: модели и режима, в котором функционирует насос. Бытовые приборы имеют показатель мощности, который не превышает 50-70 Ватт.
Также специалисты рекомендуют обратить внимание на температуру теплоносителя. Все бытовые циркуляционные насосы имеют ограничения по этому показателю и могут использоваться в отопительных системах с температурой до 110°C
Большинство моделей насосов устанавливаются на трубы посредством накидных гаек
Как выбрать циркуляционный насос для отопления, ориентируясь на геометрические параметры? С точки зрения геометрических показателей, большую роль играет монтажная длина прибора, а также показатель сечения резьбовой части устройства. Большинство насосов устанавливаются на трубы посредством накидных гаек, которые еще называют американками. Как правило, такие элементы входят в комплектацию устройства. Стандартные показатели сечения, которые применимы к домашним отопительным контурам – 25 и 32 мм. А монтажная длина прибора может быть 13 или 18 см.
Кроме всего прочего, стоит обратить внимание на маркировку, которая наносится на корпус насоса. Там нередко указывается класс защиты электрического прибора, а также показатель максимального давления на выходе
Первый параметр является стандартным для большинства современных моделей и имеет обозначение IP44. Максимальное давление на выходе в большинстве случаев составляет 10 бар.
Немаловажным фактором при выборе насоса является размер монтажной длины прибора
В случае необходимости всегда можно посоветоваться со специалистом, который поможет выбрать подходящий прибор для вашей отопительной конструкции. А также можно задать, интересующий вас вопрос, на одном из профильных форумов в интернете.
Как выбрать циркуляционный насос для отопления, в зависимости от производительности
Еще одним важным параметром, который следует учитывать при выборе данного оборудования, является его производительность. Этот показатель обозначает количество рабочей среды, которую прибор способен перекачать за определенную единицу времени (м³/час). А также стоит учесть величину напора, которую способен создать насос, исчисляемую в метрах.
В большинстве случаев основные технические характеристики таких устройств указываются в их названии. Например, если разобрать наименование прибора «Грундфос UPS 32-80», то первые две цифры означают диаметр патрубков (32 мм), а вторые – величину напора, которая равна 8 м.

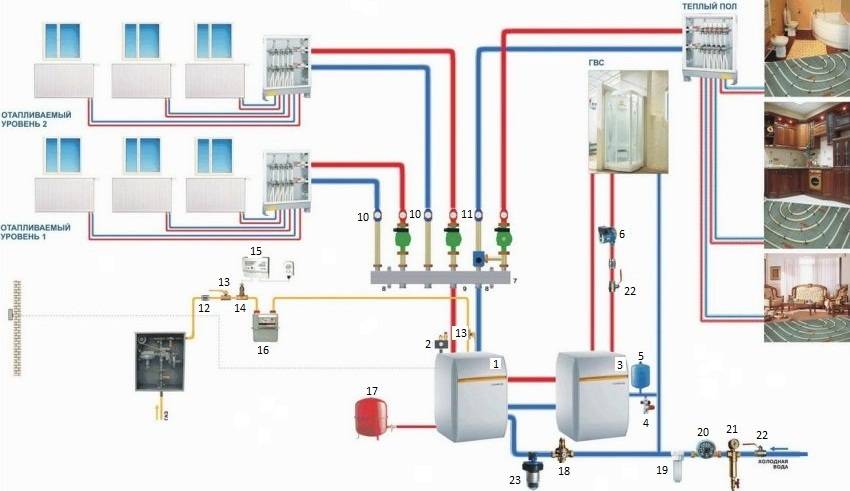

Схема отопления дома с напольным котлом, погодозависимой автоматикой и бойлером: 1 — котел; 2 — набор устройств безопасности; 3 — бойлер; 4 — группа безопасности бойлера 3/4″ 7 бар; 5 — гидроаккумулятор 12л/10 бар; 6 — насос; 7 — 3-х контурный коллектор; 8 — кронштейн с комплектом крепежа; 9 — комплект подключения к котлу (1,0 и 1,2 м); 10 — модуль прямой; 11 — модуль смесительный с электроприводом; 12 — КТЗ-20 Ду 20; 13 — кран 11Б27П Ду 20; 14 — клапан КЭГ 9720 Ду 20 (220 В); 15 — сигнализатор; 16 — счетчик газа; 17 — расширительный бак 35 л/3 бар; 18 — клапан подпиточный; 19 — фильтр картриджный тонкой очистки 1″; 20 — счетчик воды; 21 — фильтр с ручной промывкой 1″; 22 — кран шаровый для воды; 23 — дозатор полифосфатный
К подбору циркуляционного насоса для системы отопления необходимо подходить максимально грамотно. Поэтому стоит учитывать даже такие моменты, как состояние помещений и особенности климатического региона, в котором вы проживаете. Если ваш дом имеет хорошую теплоизоляцию, то тогда достаточно обойтись устройством с небольшой мощностью (и наоборот).
Также нужно учесть зависимость мощности насоса от климатического региона. В этом случае прослеживается следующая закономерность: чем холоднее климат местности, в которой располагается жилая постройка, тем мощнее необходим циркуляционный прибор. В случае необходимости на вопрос о том, как подобрать циркуляционный насос для отопления, вам могут помочь ответить специалисты в профильных магазинах.
Wilo Star-RS 25/6-180 (84 Вт)
Данный прибор является разработкой немецкого производителя, поэтому его отличает практичность и безопасность. На корпусе имеются специальные отливы, упрощающие монтаж прибора (он устанавливается только горизонтально). Облегчает установку насоса и пружинная конструкция клемм, а также то, что изделие имеет двухстороннее подключение. Помимо этого Wilo Star-RS оснащен специальной системой защиты – он устойчив к блокирующим токам, что гарантирует стабильность работы устройства долгое время. Устройство не нуждается в тех. обслуживании, может управляться вручную с помощью регулирования оборотов. Изготовлено из надежных материалов: чугун, нержавеющая сталь.
Что касается технических параметров, то регулируемая мощность прибора равна от 43 до 84 Вт, диапазон рабочих температур от -10 до +110°C, пропускная способность до 3,8 куб. м/ч, а максимальный напор – до 6 м.
Данная модель нашла свое применение в системах охлаждения, кондиционирования, напольного отопления, а также горячего водоснабжения частных и многоквартирных домов.
- дополнительная защита мотора от токов блокировки;
- долгий срок службы;
- удобная установка и отсутствие необходимости технического обслуживания.
- высокая цена;
- крепится только горизонтально.
Подбираем циркуляционный насос для отопления по параметрам
Формула производительности циркуляционного насоса. Разумеется, чем мощнее циркуляционный насос и чем выше его производительность, тем лучше. В то же время, переплачивать за избыточную мощность нет никакой необходимости. Достаточно воспользоваться простой формулой для приблизительного расчёта производительности: Q = N / (t2 – t1), где:
- Q — производительность,
- N — мощность котла,
- t1— температура «обратки»,
- t2— температура теплоносителя сразу после котла.
Как правило, получается так, что на 10 метров длины системы отопления нужен насос с напором около 0,6 метра водяного столба, а для обогрева помещения площадью 100 квадратных метров требуется производительность не менее 0,6 кубического метра в час. Рабочая температура. Она зависит от многих параметров и обычно составляет около 90-95 градусов для «мокрых» и 100-105 градусов — для «сухих» насосов. Если превысить допустимые температурные значения, насос быстро выйдет из строя. Резьба или фланец? Как правило, для труб отопления небольшого диаметра используют резьбовое подсоединение насоса. Оно выполняется без использования какого-то специального инструмента и может служить долгие годы, не требуя никакого обслуживания. Если же трубы отопления имеют большой диаметр, применяют фланцевое соединение. Чтобы обеспечить его герметичность, применяют специальные резиновые прокладки — их нужно менять с периодичностью в несколько лет, иначе система отопления даст течь. Внешние факторы. Выбор циркуляционного насоса зависит от большого числа внешних факторов, которые очень трудно систематизировать и предусмотреть. Сюда входит температура воздуха, диаметр труб отопления, качество теплоносителя, время работы насоса и т.д. Учесть их все и в полной мере сложно даже опытному специалисту. Поэтому на всякий случай стоит брать насос с некоторым запасом по производительности: лучше слегка переплатить один раз при покупке, чем потом покупать несколько всё более и более мощных насосов.
Виды циркуляционных агрегатов
Эти устройства могут отличаться по типу питания (постоянное или переменное), методу удаления воздуха (автоматический, если в комплектации предусмотрен отводный клапан, или ручной), типу регуляции температурного режима (ручной или оснащенный автоматикой, способной самостоятельно подстраиваться под климатические условия дома) и компоновке конструкции (блочные, вертикальные, консольные)
Однако, самой интересной представляется классификация по типу конструкции устройств. Здесь выделяют два вида:
- С сухим ротором. Благодаря отсутствию прямого контакта электродвигателя с жидким теплоносителем, достигается весьма высокий уровень КПД. Однако, из-за того, что в воду опускается только крыльчатка (с предусмотрительно установленной прокладкой для изоляции от механизма ротора), в помещении всегда стоит моторный шум. Это основная причина, по которой прибор подобного типа редко покупают для частных домов. Если только для котла не оборудуют специальное помещение. Поэтому насосы с сухим ротором пользуются спросом в основном на больших общественных объектах. Кроме того, за ними требуется уход и регулярное обновление рабочих механизмов, для избежания стирания сухих деталей. Для охлаждения же применяется вентилятор, размещенный позади устройства.
- С мокрым ротором. Гораздо чаще в частных домах применяется циркуляционное устройство с мокрым ротором. Название говорит о том, что не только крыльчатка помещается в воду, но и электродвигатель. Изолированным от воды является только статор. Благодаря этому обеспечивается охлаждение мотора и тихий ход его работы. Также, сравнительно с сухим типом насосов, существенно меньше становится потребность смазки, то бишь регулярного ухода. Коррозии в данном случае бояться не стоит, поскольку материал изделия предназначен для эксплуатации в агрессивных средах. Значительный моторесурс прибора несколько омрачает снижение показателя КПД системы, которое едва достигает 60%. Этот тип насосов имеет 3-ступенчатую регулировку и небольшое потребление мощности.
Циркуляционный насос с мокрым ротором: наиболее оптимальное решение для частного дома
Маркировка и технические характеристики циркуляционных насосов
Приобретаемый для системы отопления насос должен соответствовать своему назначению. При выборе ориентируются на основные технические характеристики.
Максимальный напор
Он показывает, на какую высоту способна подниматься перекачиваемая жидкость. Этот показатель должен соответствовать этажности здания. При установке насосной станции на некотором удалении от коттеджа следует предусмотреть некоторый запас, требующийся на преодоление гидравлического сопротивления трубопроводов. Для большинства загородных домов подходят модели с напором от 4 до 8 метров.
Расход
Он указывает на максимальный объем перекачиваемой жидкости в единицу времени. Его исчисляют в м3/час или л/мин. Данный показатель учитывается при выполнении гидравлических и теплофикационных расчетов проектируемой системы.
Диаметр патрубков
Он напрямую связан с размером подходящих к насосу трубопроводов. Самые ходовые трубы в малоэтажных зданиях 25 и 32 мм.
Монтажная длина
От нее зависит выбор места для установки агрегата.
Для удобства пользователей большинство известных производителей включают основные характеристики в маркировку своих изделий.
Типичное наименование товара состоит из:
- буквенного обозначения типа насоса и варианта его материального исполнения;
- цифрового обозначения основных технических характеристик.
