Герметизация и гидроизоляция септика бетонной конструкции

Видео: гидроизоляция канализационных колодцев

Необходимо позаботиться о качественной герметизации канализационных труб в колодце. Для этого используют самоклеющиеся антикоррозионные ленты и пленки. Они надежно защищают металлические и пластиковые трубопроводы от промерзания, негативного воздействия других факторов окружающей среды.

Если материалы для гидроизоляции канализации подобраны правильно, срок их службы исчисляется десятилетиями, поэтому имеет смысл выбрать лучшее из того, что предлагает рынок. В конце концов, общая стоимость гидрозащиты не превышает 2-5% расходов на строительство системы в целом. Экономить не рационально.

Если есть сомнения относительно материалов или технологий, не нужно экспериментировать. Здесь потребуется консультация специалиста.

Техника безопасности для работы в колодце

Работа по устранению течи или герметизации колодца относится к действиям повышенной опасности, поэтому необходимо строго выполнять требования техники безопасности.

На подготовительном этапе следует осторожно обращаться с отбойным молотком или перфоратором, которые применяются для очистки поверхности от отслоившегося бетона и сколов. При замешивании гидропломбы необходимо защитить руки плотными резиновыми перчатками

Применяемый для нанесения гидропломбы инструмент нужно немедленно после окончания работ очистить от остатков гидроизоляционной смеси

При замешивании гидропломбы необходимо защитить руки плотными резиновыми перчатками. Применяемый для нанесения гидропломбы инструмент нужно немедленно после окончания работ очистить от остатков гидроизоляционной смеси.

При использовании готовых гидропломб следите, чтобы состав не попал на открытые участки кожи. При разведении порошка старайтесь не вдыхать образующиеся пары, т.к. они могут навредить слизистой.

Обмазочная (Ceresit, Litocol, Основит, Knauf, Webertec, жидкое стекло)

Это всевозможные битумные мастики, цементные, полимерные материалы, мастики с герметиками. Материалы наносятся шпателем, валиками, кистями, распылением и образуют прочную гидроизоляционную пленку или слой. Между слоями может укладываться стеклоткань или стекловолокно.

Это решение для гидроизоляции конструкций на фоне ограниченных финансовых средств. В действительности, линейка материалов весьма экономична. Впрочем, они могут работать на вертикальных, горизонтальных поверхностях, обеспечивают защиту от грунтовых вод, конденсата, осадков.

В эту группу можно отнести штукатурные гидроизоляционные смеси. Это сухие составы на цементно-минеральной основе. Широкое распространение получили декоративные штукатурки, — они морозостойкие и могут выдерживать действие агрессивных сред. Это наименее затратный способ внешней гидроизоляции бетона, обеспечивающий дополнительную защиту обмазочным слоям.

Самые эффективные составы производятся на битумной и цементной основе. Плюс, должны присутствовать модифицирующие добавки, которые и работают на обеспечение уникальных характеристик. В зависимости от поставленных задач, битумно-полимерная и битумная обмазочная гидроизоляция может давать антикоррозийные, антиморозные, антисептические свойства.

Средний расход – 2-3 кг/кв.м. на бетоне формируется влагоустойчивая тонкая пленка 1-6 мм. Сфера применения: гидроизоляция цоколей, фундаментов, подвалов, резервуаров, бассейнов, стен, кровли, балконов, террас, мостов, тоннелей, плотин, гаражей, автомоек.

Преимущества:

• мастики и краски заполняют поры оснований и полимеризуются, надежно защищая основание. При правильной подготовке и технологии нанесения покрытие способно послужить 50 лет, не теряя гидроизоляционных свойств;
• можно говорить об экологичности;
• материалы позволяют получить прочный защитный слой;
• простота нанесения;
• паропроницаемость, морозостойкость;
• перекрытие трещин до 0.9 мм.

Обмазочная гидроизоляция дает также защиту от грибка и плесени, злостного действия щелочей и кислот

Недостатки:

гидроизоляционное покрытие подвержено механическому износу. Требуется защита штукатуркой или облицовкой.

Технические параметры

Срок службы, лет	5
Водонепроницаемость	W6
Расход, 1мм/кв.м	1.6 кг
Температура эксплуатации, градусы	-50 +70 градусов

Материалы для гидроизоляции колодцев изнутри и снаружи

Чтобы обеспечить колодцу надежную гидроизоляцию, следует защитить бетонные кольца изнутри и снаружи, комбинируя несколько материалов. Внешняя защита поможет от влияния грунтовых вод, предотвратит попадание стоков в почву. Внутренняя убережет бетон от химических веществ, сколов, паразитов, грибка.

• Один из самых старинных способов гидроизоляции колодца снаружи — глиняный замок. Вокруг септика роют яму, в которую засыпают глину. Между септиком и бетонным резервуаром должно оставаться расстояние в несколько десятков сантиметров для прохождения глины. Монтаж такого вида влагозащиты проводят поэтапно. Рекомендуем сочетать ее с проникающей гидроизоляцией.
• Для внутренней и внешней защиты подойдут проникающие смеси. Они проходят в поры бетона, выталкивают скопившуюся влагу изнутри, заполняют микротрещины, образуя на поверхности непроницаемый слой. Такие составы подходят для гидроизоляции швов колодца, укрепляют и увеличивают прочность бетонных конструкций на 30 %. К недостаткам этого способа относят его трудоемкость. Наносить состав нужно кистью, это может занять много времени.
• По-прежнему в строительстве используют битум. Им обрабатывают наружную поверхность септика. Но от перепадов температур битумное покрытие трескается, не может обеспечить устойчивую защиту. Чтобы продлить срок службы, вещество смешивают с полимерами.
• Полимерцементные составы помогают создать водонепроницаемый барьер изнутри и снаружи резервуара. Такой способ используют в качестве связующего между бетоном и основной влагозащитой. Для этих целей подойдут «Химтраст Праймер-ПМ (1К)», «Химтраст Праймер-НП (2К)». Ими обрабатывают бетонные поверхности перед нанесением защитных покрытий на основе полиуретанов.

• Штукатуркой также защищают стены колодца. Обычно наносят несколько слоев под давлением. Однако в составе смеси должен быть цемент или полимеры, чтобы сделать слой прочнее.
• Для гидроизоляции колодца снаружи часто используют трубы из пластика, ПВХ. Их надевают на бетонные кольца. Другой способ — прорезиненные гибкие мембраны из ПВХ, которые прикрепляют поверх резервуара. Они хорошо проявляют себя на плоских поверхностях, но не всегда справляются с округлыми формами. Их легко повредить при механических нагрузках.

Другие способы

Каменные колодцы

• для кирпичных объектов она не должна быть меньше 25 см;
• для колодцев из камня-дикаря — как минимум 35 см.

Под ним понимается верхняя, видимая часть колодца, благодаря которой он приобретает уникальный облик. Причем оголовок выполняет не только эстетическую роль, но и выступает функциональным элементом:

• благодаря его наличию исключается попадание внутрь мусора;
• обеспечивается защита от промерзания.

Для украшения прилегающей к колодцу территории, а также дорожки, ведущей к нему, можно использовать тротуарную плитку или же доски. Причем для обеспечения большей выразительности следует выполнять отделку в соответствии с общим стилем усадьбы.

Какой высоты нужен вкладыш?

Понятное дело, что септик обязан справляться со своей задачей – своевременной очисткой поступающих в него бытовых стоков.

В соответствии с требованиями СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения» септик должен проектироваться из расчета трёхкратного среднего суточного поступления стоков (при общем суточном объеме сбросов до 5 м³). Это требование справедливо при ежегодном обслуживании (откачке) первичных камер.

Естественно, происходит постоянное постепенно снижение объема из-за оседания нерастворимого осадка – ила. Кроме того, желательно иметь какой-то «технологический резерв» на случай возрастания потребления воды – постоянного, в связи с увеличением численности семьи, или временного, но резкого, например, приезд гостей. На эти все обстоятельства можно заложить еще примерно 30% к расчетному объему.

Подсчитать, какой же объем септика будет оптимальным для конкретных условий, поможет предлагаемый онлайн-калькулятор.

Калькулятор расчета объема септика

Теперь решаем вопрос – на сколько камер этот объем разбить.

На этот счет тоже есть рекомендации. При суточных объемах стоков до 1 м³ можно обходиться и одной камерой, до 10 м³ — предусматривать две камеры, свыше 10 м³ — три.

При этом на долю первой камеры-отстойника должно приходиться в двухкамерном септике – 75% его объёма, в трехкамерном – 50% с равномерным распределением оставшихся 50%.

Правда, если септик делается из желез бетонных колец, то есть именно наш вариант, то камеры рекомендуется делать одного объема.

Это, так сказать, сухие цифры. А если почитать мнения специалистов на этот счет, то там рекомендации несколько другие:

Никогда не останавливаться на одной камере, даже при небольших объемах стоков, до 1 м³. Качество очистки будет совсем не то…

Чем больше камер, тем чище вода на выходе, то есть тем меньше зарастают подземные дренажные туннели или перфорированные трубы полей орошения. Значит — и тем реже придется их чистить, а это тоже непростая задача с учетом объемов земляных работ. Как уже говорилось, трехкамерный септик способен довести воду до состояния, когда ее можно будет вторично использовать на нужды орошения или безбоязненно сливать.

Поэтому есть и такая рекомендация – вне зависимости от рассчитанного объёма строить по возможности трехкамерную систему. И при этом все же не «дробить» рассчитанный трехсуточный объем на три камеры – только на две, по указанному выше соотношению. А третья камера получается уже произвольного объема, например, равная второй. Или даже делается глубже, если это необходимо для достижения фильтрующих слоев грунта.

Возможен и такой вариант – две изолированные камеры равного объема и последняя, с дренирующим дном, увеличенная для достижения нужных слоев грунта.

Одним словом, есть над чем подумать — как распределить расчетный объем септика и какие сделать дополнения. Осталось лишь пересчитать, как этот объем выразится количестве колец (если септик строится изначально) и в высоте полимерной вставки (при строительстве нового или реконструкции старого септика), так как вставка всегда оказывается меньшне по диаметру стандартного железобетонного кольца.

В этом нам поможет следующий онлайн-калькулятор.

Калькулятор расчета высоты камеры септика

Обратите внимание – какой бы вариант расчета ни выбирался, результат будет показывать рабочую высоту камеры.  Что имеется в виду?

Это значит, что сама по себе камера от днища до горловины может быть (и будет) больше. В расчет принимается только тот объём, который может быть заполнен водой (стоками). Для однокамерного септика это ограничивается высотой входящей в него канализационной трубы. Для камер с переливом – еще меньше, то есть до уровня этого самого перелива. Это обстоятельство следует иметь в виду, чтобы не допустить ошибки и не столкнуться впоследствии в неприятными «открытиями», что объема септика вдруг начинает недоставать.

Если выбирается расчет камеры со вставкой, то откроется дополнительное поле ввода данных, в котором надо указать внутренний диаметр этого вкладыша. Если в техдокументации на изделие таких данных нет (указан только внешний диаметр), то от внешнего следует отнять удвоенную толщину стенок вкладыша.

Кстати, расчет для камеры с вкладышем позволит сравнить, насколько выше (или, если хотите, глубже) она должна получиться в итоге по сравнению с резервуаром, выполненным просто из бетонных колец. Иногда такая разница заставляет задуматься, достаточно ли будет объема септика после проведения его реконструкции, и не придётся ли организовывать дополнительную камеру.

Ярославское шоссе — Профессиональный монтаж Бетонных колец под ключ

Бетонная канализация на сегодня является востребованной продукцией, которую применяют для монтажа канализационной системы.

Благодаря высокому качеству кольца для канализации можно использовать в регионах Московской области с низкой температурой.

Основные преимущества бетонных колец:

Кольца заводские сушка паромОт производителя жби кольца

Учитывая, то, что они массово используются в строительных работах размеры у них стандартизированные. Изделие можно заказывать под индивидуальный заказ на промышленных предприятиях.

Доставка железобетонных колец

При использовании кольца для канализации обязательно должны обеспечивать высококачественную изоляцию.

Она функционирует в нескольких направлениях:1. Не должна пропускать сточные воды.2. Система обязана предотвращать поступление в колодец грунтовых вод.3. Для готовой системы обязательно следует использовать крышку.

Для того чтобы смонтировать канализационную систему следует вырыть колодец куда помещают кольца. Обязательно выровняйте положение, чтобы равномерно распределить нагрузку. Если этого не сделать бетонная канализация деформируется и потрескается.

Помните. Впоследствии все неточности исправить невозможно.

Получившуюся «подушку» следует залить бетоном. Через пару недель можно с внутренней стороны обработать битумом. После того как он качественно высохнет, канализацией можно пользоваться.

Смотреть цены на установку бетонных колец

Обработка швов

Гидроизоляция невозможна без надежного укрепления швов. Для этого используются несколько методик.

1. Использование бентонитового шнура. Он устанавливается на стык бетонного кольца. Специальные пластины защитят шов от проникновения влаги. В отличие от цемента, шнур обеспечивает небольшую подвижность системы во время почвенных сдвигов без нарушения герметичности конструкции. Пластичность материала позволяет проникнуть материалу в микротрещины, что способствует дополнительному укреплению швов;
2. Более дешевый способ обработать швы – это использовать прокладку из веревки, которую укладывают на слой полимерцемента;
3. Современные технологии предлагают использовать специальные армированные ленты, которые отлично уплотняют и изолируют швы. Однако, их укладка требует обработку бетона;
4. Между кольцами может быть уложена резиновая уплотняющая лента. Она обладает всеми положительными качествами вышеперечисленных материалов. При этом она не требует дополнительной обработки, соответственно, цена будет ниже.

Гидроизоляция стыков с кольцами также важна. Если ее не проводить, а использовать только наружную обработку, то жидкость будет легко проникать в эти пространства. Дополнительные меры, которые позволят уплотнить швы, — это использование специальных скоб и замков для бетонных изделий. Они ставятся с помощью перфоратора, дюбелей и молотка. Смещение емкостей при таком укреплении минимальное. Долго не нарушается конструкция колодца.

Технология устройства рулонной наружной гидроизоляции

В работу берут выбранный рулонный материал и битумные праймеры, ленты-герметики. Для рулонной гидроизоляции ровность основания должна составлять 5 мм на каждые 2 м в каждом направлении. Прочность на отрыв – не менее 1.5 МПа, влажность – не выше 4% по массе.

Перед нанесением рулонной (оклеечной) гидроизоляции с основания должны быть устранены все острые выступы, иначе может произойти излом материала. Для этого устраиваются выемки, галтели размером 100*100 мм. Материал – полимерно-цементный состав или цементно-песчаный раствор.

Принцип работы:

• очищенный бетон проливается водой до полного насыщения;
• готовят рабочий состав, используя строительный миксер;
• состав наносится на основание и формируется выемка или галтель;
• за уложенным материалом обеспечивается влажный уход (2-3 суток) и выдержка до набора полной прочности.

Нанесение праймера, мастики (грунтование)

Этот этап обеспечит достаточное сцепление рулонных материалов и бетона (0.5 МПа). Расход материла составляет 0.25 л/кв.м. Влажность основания – не выше 4% по массе, водными эмульсиями можно работать при влажности 8% по массе. Для точной диагностики используют влагометр.

Нанесение грунта:

• поверхность обеспыливается строительным пылесосом;
• материал тщательно перемешивается строительным миксером;
• труднодоступные участки дорабатывают кистями с жесткой щетиной. Даже при больших объемах работ не рекомендовано использовать распылители;
• основание выдерживается до полного высыхания состава.

Состав наносится на основание щетками, малярными валиками или кистями

Направление

Наплавление на горизонтальные основания проводится по бетонной подготовке. Это позволит грамотно состыковать вертикальную и горизонтальную изоляцию.

Монтаж материала на горизонтальные поверхности:

• по методу сплошной приклейки рулон разворачивается, раскраивается с требуемым нахлестом. Желательно дать материалу отлежаться в развернутом состоянии;
• перед наплавлением проверяют разбежку торцевых швов (она должна составлять минимум 500 мм);
• смежные полотна наплавляют с торцевым нахлестом не менее 150 мм, краевым нахлестом – 100-120 мм;
• в местах, где образуются т-образные швы, угол материала подрезается. Это позволит повысить качество соединения;
• материал скатывается в рулон в направлении центра, используя металлическую трубу. Так намотка будет удобнее;
• горелкой оплавляют нижний слой, одновременно прогревая основание. Аппаратом двигают плавно, делая акцент на зоны нахлеста. Постепенно раскатывают материал на себя (!);
• наплавленная гидроизоляция не должна иметь волн, складок. Поверхность прокатывают валиком по диагонали и осям;
• если требуется, второй слой наплавляют аналогичным методом с соблюдением нахлестов.

При монтаже на вертикальные поверхности подачу материала выполняют вручную или при помощи траверс или блоков. Работу начинают с нижней точки, постепенно, поэтапно поднимаясь вверх. Принцип наплавления гидроизоляции остается неизменным.

Использование готовых конструкций

Для обеспечения высокой надежности гидроизоляционного слоя применяются пластиковые вкладыши. Они имеют стандартные размеры, но по высоте они несколько больше колец, поэтому во время использования цилиндры придется обрезать. Их применение полностью исключает риск попадания загрязненных стоков в почву или грунтовых вод внутрь конструкции.

Перед установкой вкладок в них проделываются отверстия для вводных труб. Эти места зачищаются и обрабатываются силиконовым герметиком. Соединение не должно быть жестким, так как при движении конструкции вследствие изменений в грунте она может потрескаться. Для подгонки цилиндров до нужной высоты используется лобзик.

После завершения зимних холодов обязательно проверяется функциональность септика. Нужно определить, нет ли пробоин или смещения бетонных колец. Восстановление герметичности осуществляется в максимально короткий срок.

Использование любых материалов для герметизации септика изнутри обезопасит от нежелательных последствий, возможных при попадании стоков в почву. Для максимальной эффективности способы защиты лучше комбинировать. Не стоит пренебрегать правилами приготовления изоляционных смесей, так как от этого зависят их технические характеристики.

Существующие разновидности

Рисунок 2. Разновидности гидроизоляции септика и колец колодка

Перед началом работ нужно определиться с типом гидроизоляции. От этого зависит долговечность септика из бетонных колец.

Проникающая

Проникающий вид изоляции считается одним из самых надежных. Жидкость после нанесения на поверхность проникает в самые мелкие поры, заполняя их. Состав кристаллизуется, бетон становится плотным и не впитывает жидкость. При этом воздухопроницаемость материала не меняется.

Преимуществом такого типа гидроизоляции является то, что она не вымывается, не подвергается разложению. Кроме того, затягиваются те микротрещины, которые появляются на бетонных кольцах в процессе эксплуатации. Перед нанесением материала септик подготавливается. Поверхность колец очищается с применением механических способов и химическими средствами.

Бетон обрабатывается составом, после чего его под высоким напором поливают водой. Так, активные компоненты проникают глубже. При высокой влажности проникающий состав кристаллизуется быстрее.

Полимерцементная

Полимерцементная гидроизоляция состоит из цемента и жидкого стекла или полимера. Она дороже битумных вариантов, но дешевле проникающей. Наносить ее нужно при помощи кисти. Обычно требуется 2 слоя, причем ждать полного высыхания первого не обязательно. Это позволит провести ремонтные работы быстрее.

Штукатурная

Герметизацию септика из бетонных колец осуществляют штукатурными смесями, которые наносятся под давлением. Использовать такие составы изнутри конструкции не рекомендуется. Материал после нанесения не дает усадки, а сам слой получается плотным и равномерным.

Использование изолирующей штукатурки требует значительных финансовых затрат, так как кроме состава требуется и приспособление для его нанесения. Для проведения работ нужны соответствующие условия: минимальная температура воздуха +5 градусов

При этом неважно, какая погода на улице. Толщина одного слоя составляет 0,5-1 см, а их нужно 2

Предыдущий должен полностью высохнуть перед накладыванием следующего. На это уходит около 2 недель.

Чтобы штукатурка не растрескалась после высыхания в жаркие дни ее следует увлажнять каждые 3,5 ч. В пасмурный и прохладный день интервал между процедурами составляет 12 часов. Перед нанесением водоотталкивающего слоя нет необходимости в высушивании поверхности бетона.

Пластиковая

В некоторых случаях бетонные кольца, из которых сделан септик настолько изнашиваются, что обмазочные составы не дают нужного эффекта. В этом случае используются пластиковые вкладыши. Однако, даже перед этим требуется уплотнение стыков и обработка стенок проникающим составом.

Вкладыши изготовлены из полимеров высокой прочности. Толщина стенок составляет 5-8 мм. Такие цилиндры стоят дорого, поэтому не очень популярны у частных домовладельцев. Внешние стенки изделия имеют ребра жесткости, поэтому укрепляющая конструкция может наращиваться. Цилиндры подходят для стандартных размеров колец.

При установке вкладышей их нужно укреплять слоем песочно-цементной засыпки. В таком случае герметизация обеспечивается полная. Длительность эксплуатации такой гидроизоляции составляет более 30 лет.

Герметизация швов

Швы – слабое место септиков из бетонных колец, так как именно в этих местах чаще всего появляются протечки. Для гидроизоляции применяется армирующее полотно или уплотнители из резины, каучука с добавлением бентонитовых гранул. Еще можно пеньковую веревку или джут сочетать с полимерцементом.

При использовании армирующего полотна требуется его дополнительная обработка ультрафиолетовыми лучами. Более дешевым вариантом считаются каучуковые прокладки. Выбирать их нужно в зависимости от толщины стенок бетонных колец.

Некоторые изготовители предлагают специальные смеси, которые герметизируют не только стыки между частями септика, но и вводы труб. Ими также заполняют широкие трещины. В состав таких веществ входит кварцевый песок, цемент высокого качества, активные добавки. Благодаря этому смесь характеризуется хорошей адгезией к бетонной поверхности.

Для заделки швов нужно осуществить такие действия:

1. Увеличить стык или трещину при помощи болгарки глубиной и шириной в 3 см.
2. Очистить поверхность от пыли, мусора.
3. Увлажнение и грунтовка стыка.
4. Заполнение шва ремонтным составом.

В последнюю очередь наносится основная смесь для гидроизоляции. Надежный барьер между стоками и грунтом создает глиняный замок.

Для чего нужна гидроизоляция?

В процессе образования влаги на поверхности и в середине бетонной конструкции происходят следующие явления:

• в результате проникновения влаги на бетонные кольца происходит процесс выщелачивания извести водой на поверхность изделия, как итог появляются наросты;
• разрушение бетона происходит из-за реакции углекислоты, находящейся в грунтовых водах, с Са(ОН)г;
• нарушение прочности бетона происходит из-за биологической коррозии, которая возникает за счет попадания вместе с влагой грибковых микроорганизмов, растений и других элементов микрофлоры;
• навредить бетонному сооружению и образовать деформации может оставшаяся влага в порах материала, которая при минусовых температурах замерзает и расширяется в объеме, что способно разорвать сооружение;
• при взаимодействии воды с металлом арматуры, которая находится внутри конструкции, образуется коррозия, что влечет за собой потерю прочности и образование дефектов;
• в процессе разрушений конструкции и образования каналов, грунтовые воды проникают внутрь колодца, что образует неприятный запах и заражение почвы, а также невозможность отстойника выполнять свои функции.

Таким образом, гидроизоляция септика необходима для защиты бетонного сооружения от разрушений и защиты почвы от проникновения сточных вод.

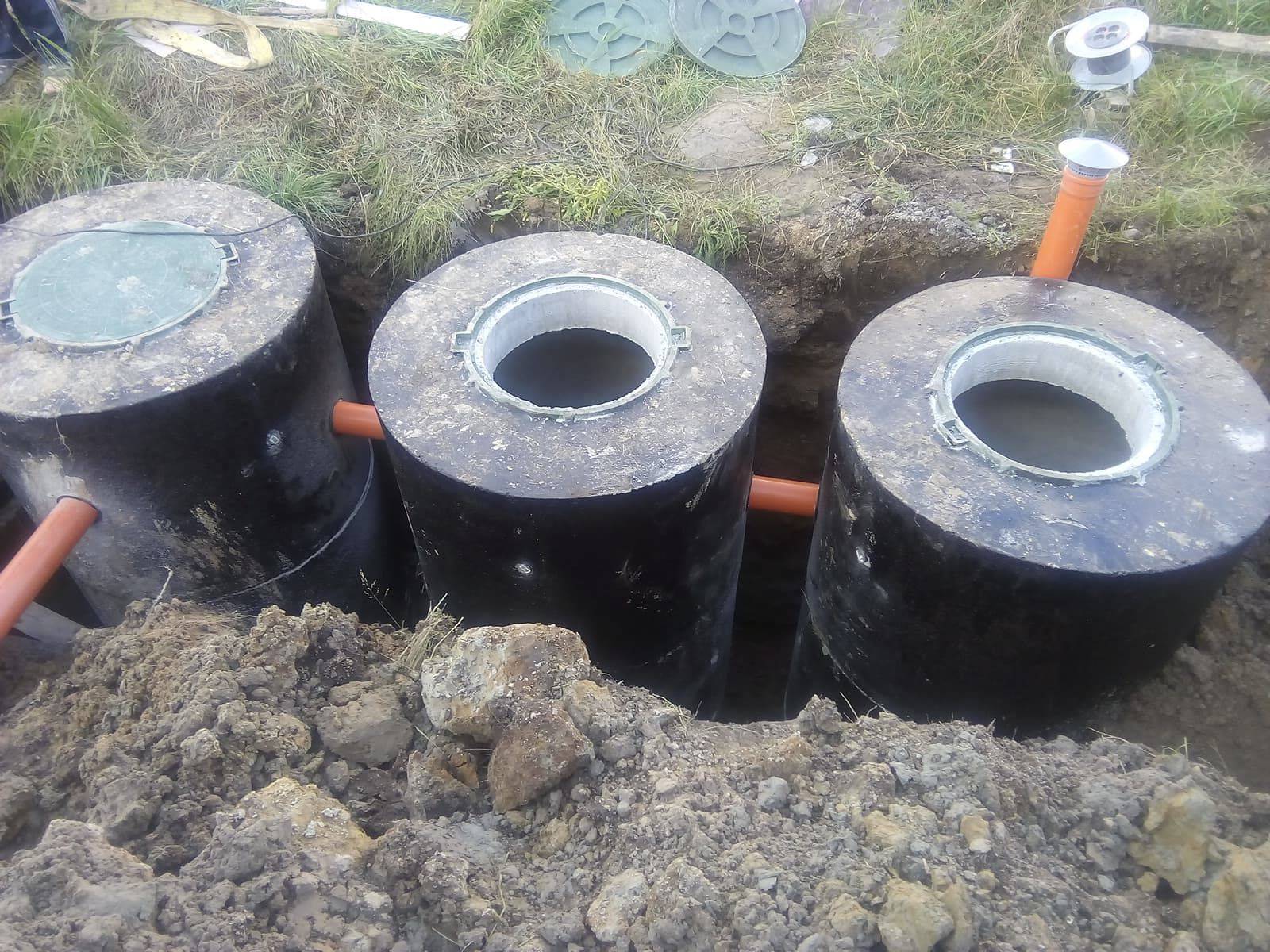

Монтаж выгребных ям из бетонных колец

Строительство выгребной ямы из бетонных колец требует привлечения грузоподъемной техники, например, автокрана. Кольца могут иметь различный диаметр (до 2 метров, но чаще используются модели с диаметром в 1 метр), но они в любом случае обладают слишком большим весом для того, чтобы их можно было установить в котлован вручную.

Аренда спецтехники требует дополнительных расходов, однако, использование готовых блоков существенно сокращает время выполнения работ. Установку колец, подводящей трубы и покрытие стенок резервуара герметизирующим составом можно выполнить в течение одного рабочего дня

После этого важно выдержать срок затвердевания герметизирующих составов перед тем как приступить к засыпке

При строительстве модели с дном (накопителя) определенное время может потребоваться для застывания и набора прочности залитой бетоном стяжки. Только после этого на нее можно устанавливать кольца.

Монтаж выгребных ям имеет свои нюансы в зависимости от особенностей конструкции.

• Выгребная яма из бетонных колец без дна нуждается в устройстве фильтрующего слоя. Для него могут использоваться различные сыпучие, не впитывающие воду строительные материалы, в том числе, щебень, гравий и пр. Наиболее эффективным вариантом является организация двух слоев: нижнего песчаного и верхнего из крупного щебня. Для повышения эффективности и предотвращения заиливания фильтрующих слоев практикуют укладку «прослоек» из термосклеенного геотекстиля под нижним слоем и между слоями. Вода проходит такие фильтры медленно, оставляя на его материале частицы осадка, таким образом в грунт уходят уже осветленные стоки. При необходимости для повышения интенсивности дренирования можно в нижней части устанавливать железобетонные кольца с перфорацией.
  Перфорированные жб кольца можно использовать для лучшего дренажа
• Сливная яма из бетонных колец с двумя камерами представляет собой соединение первого и второго вариантов. В этом случае кольца первого резервуара монтируются на стяжку, а второго – на фильтрующий слой.

Инструкция по устройству выгребной ямы из автомобильных колес находится тут. Этот вариант является одним из наиболее простых в реализации.

О видах лотков для ливневой канализации мы рассказали на этой странице http://okanalizacii.ru/drenazh/lotki-dlya-livnevoj-kanalizacii.html

Общие правила монтажа выгребных ям из бетонных колец

При устройстве подобных очистных сооружений важно следовать определенным правилам и советам

• Отверстия для входных труб выполняются с помощью перфоратора.
• Монтаж канализационной трубы и перетока (в случае выбора двухкамерной модели) осуществляется с использованием тройников.
• Места установки труб тщательно герметизируются.
• Для предотвращения появления неприятного запаха лучше герметизировать и вход вентиляционной трубы, а также обеспечить плотное закрытие люков в крышке.
• Стыки между поставленными друг на друга бетонными кольцами (а также стык между нижним кольцом и фундаментом, если выбрана модель с дном) также требуют герметизации. Для лучшей герметичности конструкции рекомендуется использовать бетонные кольца с замком.
• Бетонные кольца не являются 100% герметичными, поэтому следует покрыть их с внешней и внутренней стороны гидроизолирующим слоем там, где это необходимо: верхняя часть устройств без дна, полностью стенки и дно моделей-накопителей, первый резервуар двухкамерных конструкций.
  Гидроизоляция выгребной ямы из бетонных колец
• Для повышения прочности стяжки конструкций с дном можно армировать фундамент ломом металла, камнем или кирпичом, однако, необходимо следить, чтобы все армирующие элементы находились полностью в растворе, не выступая на поверхность.
