Участок глинистый, УГВ высокий (вода на глубине 1-1,5 м)
Это случается чаще, чем хотелось бы. Мало того, что грунт глинистый, так при разработке котлована вода уже стоит в метре от поверхности, а ведь еще копать и копать. В этом случае лучше повременить с котлованом до сезонного спада УГВ и поднять уровень участка в районе устройства септика. Идея проста: если УГВ высокий, то мы его локально понизим.
Схема 2. 3-камерный септик с насыпным полем фильтрации и насосом
Описание:
Схема энергозависимого 3-камерного септика с дренажным или фекальным насосом и насыпным полем фильтрации.
Переливы должны находиться выше УГВ – это важно. Иначе не будет работать вентиляция, а в распределительный колодец постоянно будет поступать грунтовая вода.
Требует дополнительного облагораживания зоны фильтрации – можно устроить альпийскую горку.
Схему можно упростить, исключив распределительный колодец.
При нарушении герметичности колодцев система выходит из строя, поэтому к герметизации нужно подойти ответственно.. В следующем видео автор объясняет решение проблемы устройства септика при высоком УГВ на примере неправильно построенного сооружения
Это тот случай, когда сначала сделали, а потом обнаружили, что схема не работает. Автор предлагает исправить ситуацию насыпным дренажным полем и сделать незаглубленный септик, не уповая на его герметичность
В следующем видео автор объясняет решение проблемы устройства септика при высоком УГВ на примере неправильно построенного сооружения. Это тот случай, когда сначала сделали, а потом обнаружили, что схема не работает. Автор предлагает исправить ситуацию насыпным дренажным полем и сделать незаглубленный септик, не уповая на его герметичность.
Вывод:
даже при высоком УГВ можно использовать септик из бетонных колец. Это потребует дооснащения классической компоновки насосом для перекачки очищенных стоков на доочистку в насыпное поле фильтрации. Самое сложное в изготовлении этой системы – установить колодцы и обеспечить их герметичность при высоком УГВ. Сделать это можно только при условии, что УГВ меняется сезонно.
Схема 3. 3-камерный септик в насыпном грунте
Описание:
- Схема энергонезависимого септика с насыпной площадкой под всю систему.
- Изменяет рельеф участка, поэтому не подходит для небольших площадей.
Пример аналогичного решения, только с 2 колодцами. Автор подробно описывает каждый из этапов работы. Если УГВ еще выше, то используйте больше насыпного грунта.
Вывод:
эта схема подойдет только в том случае, если у вас есть идея, как впоследствии преобразить метровые насыпи, которые будут занимать значительную часть участка. Но она работает, не нуждается в электричестве, и это самое главное.
Преимущества и недостатки септика
Технология работ и схема конструкции настолько просты, что обустроить автономную ЛОС рассматриваемого типа можно даже при отсутствии опыты в строительном деле. Причем делается это в кратчайшие сроки. Канализация в частном доме заработает уже через пару суток после начала копки земли под септическое сооружение.
Главный минус данных септиков – это большой вес железобетонных изделий. Чтобы установить их на место, придется заказывать кран. При этом сами бетонные кольца, несмотря на свою внешнюю монолитность, достаточно хрупки. Если при выгрузке с кузова грузовика нечаянно уронить один из них на круглый бок, то он обязательно расколется.
Монтаж септика из бетонных колец своими руками
Если вы все же решили, что недостатки конструкции не останавливают вас. И вы все равно решили оборудовать у себя именно такой тип выгребной ямы, то стоит разобрать основные этапы монтажа.
Предварительные расчеты
В первую очередь вам, конечно же, стоит определиться с тем, сколько именно и какого размера кольца вам потребуются. Проще всего попросить сделать расчеты непосредственно у продавца. Узнав количество жителей в доме, а также число туалетов, ванных комнат и дополнительных построек, специалист подберет для вас оптимальное решение.
Сделать необходимые расчеты можно и самостоятельно. Для начала определитесь с тем, какого именно объема должен быть ваш септик, с учетом количества проживающих.
Расчет объема септика
Затем объем нужно поделить на два, ведь в конструкции будет использоваться именно две камеры. По следующей таблице вы можете понять, сколько колец, и какого объем вам потребуется.
Лучше всего, когда камера состоит только из трех частей: основной, камеры и крышки. Поделите объем одной камеры на три и подберите наиболее подходящие кольца.
Подготовка котлована
Для начала вам придется определиться с местом установки будущего септика. На схеме ниже вы можете увидеть основные требования санитарных служб по месту установки канализационных конструкций.
Расстояние от септика до дома
Некоторые рекомендации можно взять и у специалистов в области устройства септика из бетонных колец своими руками. Они рекомендуют монтировать его так, чтобы люк находился максимально близко к дороге или въезду во двор, чтобы ассенизаторной машине было легче проехать.
Если вы определились с местом установки септика, можно приступить к подготовке котлована. Кольца в нем должны быть расположены примерно на расстоянии в 20 см друг от друга. Кроме того, по ширине, длине и глубине котлован должен быть на 50–60 больше параметров готового септика. Этот запас необходим для вашего же удобства.
Рытьем котлована лучше всего не заниматься вручную, ведь, как правило, у него слишком большие параметры. Лучше всего для этой задачи использовать специальную технику.
Также обратите внимание, что в том участке, где будет располагаться поглотительный колодец, котлован должен быть несколько больше. Многие после подготовки котлована заливают его дно обычной цементной смесью и дают ей время для полного застывания
Такая мера необходима при рыхлом или излишне влажном грунте. Если не сделать бетонную стяжку при полном заполнении, септик будет несколько проседать вглубь почвы
Многие после подготовки котлована заливают его дно обычной цементной смесью и дают ей время для полного застывания. Такая мера необходима при рыхлом или излишне влажном грунте. Если не сделать бетонную стяжку при полном заполнении, септик будет несколько проседать вглубь почвы.
Ту часть, где будет располагаться поглотительный колодец, заливать бетоном нельзя. Вместо этого, туда засыпается несколько слоев из гравия и песка. Их можно разделить геотекстилем. Такое решение обеспечит лучший уровень фильтрации сточных вод.
После завершения фильтрующей подушки и подготовки бетонной стяжки, котлован полностью готов к установке септика.
Установка колец и соединение камер
Если вы хотите, чтобы кольца в качестве септика прослужили как можно дольше, лучше всего еще до установки покрыть внутреннюю их часть битумной мастикой. Она образует гидроизоляционный слой, который не позволит воде просачиваться внутрь бетона.
Если вы приобретаете кольца, в контракции которых нет отверстий для соединения камер, а также для подключения канализации, необходимо их сделать. Во всех кольцах делают по два отверстия размером с трубы. Они обычно находятся параллельно друг от друга по разным сторонам. На кольцах, которые будут частью поглотительного колодца, делается только одно такое отверстие.
После всех подготовительных работ отдельные части септика постепенно погружаются в котлован.
Сначала устанавливаются днища. Они будут во всех двух камерах, за исключением поглотительного колодца.
После днища в котлован погружается основная часть септика. На этом этапе необходимо подключить конструкцию к канализации, а также соединить камеры между собой при помощи отверстий, которые вы должны были сделать заранее.
Для соединения камер обычно используются трубы с перфорацией. Они обеспечат правильное соединение камер даже в том случае, если труба будет сильно засорена.
Последние работы по монтажу септика заключаются в установке верхней части конструкции и люка. Затем необходимо соединить все кольца при помощи специальных замков, а дальше можно закрывать конструкцию грунтом.
Виды и принцип работы септика из бетонных колец
Принцип работы всех септиков одинаков, отличие заключается только в использовании различных материалов для сооружения септика в частном доме и количестве камер – резервуаров для сбора нечистот.
Однокамерный и двухкамерный септик
- Однокамерный септик устанавливать нецелесообразно, поскольку процесс фильтрации прекратится, как только произойдет заиливание дна. Во многом это зависит от количества сточных вод и объем септика, но длительное время такое очистное сооружение не проработает. Частая откачка осевших фракций потянет дополнительные расходы на услуги ассенизатора и запуск новых бактерий.
- Двухкамерный септик вполне функциональный. В первой камере происходит лишь брожение и отстаивание стоков при закрытом дне, во вторую переходят уже достаточно очищенные стоки, которые уходят в грунт. Скорость фильтрации зависит от качества устройства дренажной системы.
Трехкамерный септик
Трехкамерный септик является наиболее совершенным вариантов с точки зрения утилизации бытовых отходов. В данном случае роль отстойников выполняют первые две емкости, вода в них разной степени очистки, а третья выступает роли фильтрационного поля. Поэтому, решая какой септик сделать, лучше остановиться на этом варианте.
Порядок оборудования септика
Рытье котлована – начальный этап устройства септика
Поскольку устраиваются септики в основном ниже уровня почвы, понятно, что земляные работы составят значительную часть всех операций.
Начинать устройство септика лучше именно с отрывки основного котлована, а потом подводить к нему траншеи – это позволит точно обозначить точку входа, проделать отверстия и соблюсти уклоны.
Не следует забывать, что размер готовой ямы должен хотя бы на 100 мм отступать от конечного размера септика – иначе его невозможно будет засыпать. Если предусматривается заливка монолитного корпуса – далее необходимо уложить на дно и стены гидроизоляцию, при необходимости (в случае заложения выше уровня промерзания) – и теплоизоляцию.
Далее следует собственно монтажный этап: установка септика танк своими руками (танком называют каждую из камер), или всего устройства в сборе, если оно выполнено в едином корпусе.
Перед этим под основанием, независимо от используемой емкости, делается песчаная подушка. Песок хорошо утрамбовывается, и проверяется горизонтальность его слоя. Если сооружение планируется набирать из колец – следует сразу сделать бетонную подложку и дать ей затвердеть.
Септик в разрезе
Иногда второй накопитель устанавливаемого септика устраивают без дна, на гравийно-песчаной отсыпке. Но при этом нужно быть абсолютно уверенным в уровне грунтовых вод – а это величина непостоянная. В случае, когда накопители выполнены из пластика – на дно укладывается загрузочная бетонная плита с монтажными петлями, в которые сразу устанавливается крепеж.
Это могут быть специальные тросы или крюки в зависимости от конструкции танка. После установки емкостей эта операция будет затруднена. Популярные сейчас еврокубы и прочие неспециализированные полимерные емкости необходимо также предварительно обвязать сеткой из стального прутка для предохранения стенок от повреждения грунтом или бетонной заливкой. Эта же сетка используются для крепления накопителя к загрузочной плите.
Следующий этап, который предусматривает схема монтажа септика – установка/заливка емкостей. Для бетона это будет монтаж опалубки, для железобетона, кроме того – арматуры.

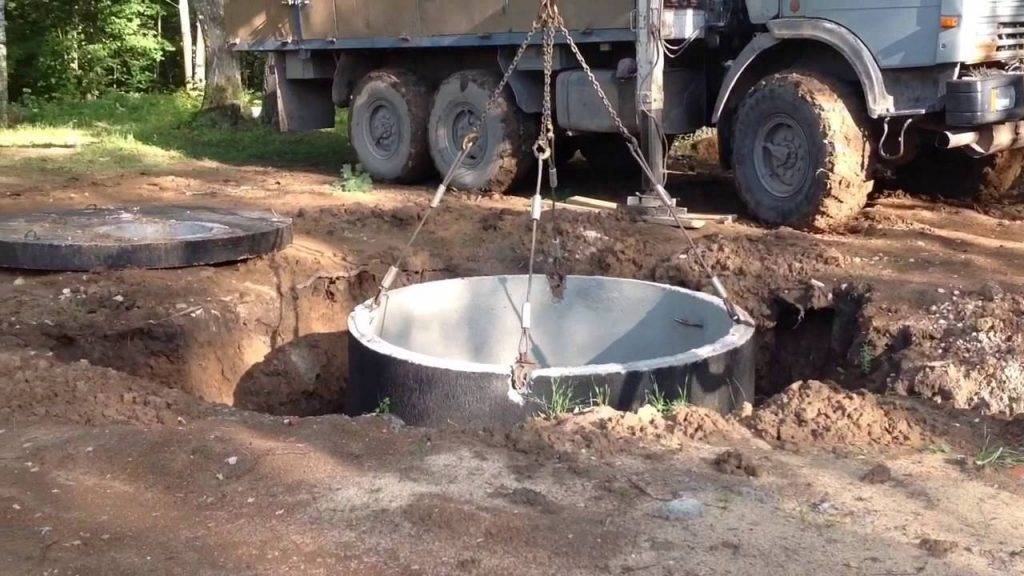

Кирпичная кладка выполняется обычным образом. Бетонные кольца устанавливаются при помощи крана, при этом необходимо точное совмещение изделий на разных уровнях
Это очень важно для последующей заделки швов – ведь устроенный септик своими руками должен быть герметичным. Пластиковые танки просто устанавливаются и крепятся ранее установленными приспособлениями
Далее на бетонные или кирпичные конструкции кладется перекрытие, и идет обратная засыпка котлована. В случае необходимости перед этим монтируется слой утеплителя.
Основная схема септика из бетонных колец
Септик из колец – схема которого, на первый взгляд, проста – условно представляет собой несколько секционных колодцев. Рассмотрим назначение каждого из них более подробно:
- Первая секция представлена колодцем с бетонным дном, к которому подходит труба, отводящая все отходы. При этом труба должна проходить под уклоном к септику. Его величина считается нормальной, если 2см уклона приходится на 1м длины. Внутри этой секции происходит глубокое разложение твердых отходов, благодаря активной деятельности анаэробных бактерий. После того, как образовался густой осадок, жидкая фракция поступает во второй резервуар.
- Схема устройства септика составлена таким образом, что устройство второй и первой секций идентично, однако вторая секция может быть немного меньшего размера. Функцией этого отсека является фильтрация. В данном резервуаре располагаются материалы, отвечающие за естественную фильтрацию. К этим материалам можно отнести: гравий, керамзит и прочие аналогичные материалы.
- Далее отфильтрованная фракция поступает в последний, третий, резервуар. Жидкость из третьего отсека может удаляться либо путем естественного дренажа в грунт, либо при помощи насоса, принудительно. Если же вы будете удалять жидкость при помощи ассенизаторской машины, то стоит расположить третий резервуар как можно ближе к дороге.
Секционные колодцы септика
Выбор места
Расположение септиков выбирается так, чтобы не было риска загрязнения источников питьевой воды или плодородных земель. Санитарные нормы лимитируются СНиП 2.04.03.85 для строительства и СанПиН 2.2.1/2.1.1.1200-03 для создания безопасных зон
Важно также исключить риск воздействия на фундамент при протечках, а для этого основание колодца должно размещаться ниже фундамента сооружения
Размещать септик на участке необходимо по СНИПам
Место для септика должно быть удалено от естественных водоемов минимум на 5-6 м. До плодовых деревьев следует обеспечить расстояние не менее 3-4 м (для кустарников можно сократить его до 1-1,5 м). Необходимо удалить колодцы и от газопроводной трубы (не ближе 5 м). Кроме того, перед выбором местоположения конструкции следует продумать, как подъедет машина с бетонными кольцами и как расположатся грузоподъемные механизмы.
Особенности первого этапа
На первом этапе необходимо подготовить место и сформировать надежное основание:
- Подготовительные мероприятия. Прежде всего, по результатам геологических исследований (уровень промерзания и залегания грунтовых вод, структура почвы, пучинистость и т. п.) уточняется оптимальная глубина установки септика. Место под строительство выравнивается. Удаляется вся растительность. Производится разметка установки септиков и прокладки труб. В частности, рекомендуется располагать переливные емкости вплотную друг к другу, а фильтрующий колодец – на некотором удалении.
- Материалы и инструменты. Размеры бетонных колец выбираются, исходя из необходимого объема септика. Емкость накопительной камеры выбирается из такого условия: 200 л воды на одного человека в сутки, причем накопитель должен собирать сток в течение не менее 3-4 суток. Можно исходить из таких рекомендаций: для семьи из 2-3 человек – 2 куб. м, до 6 человек – 3,5-4 куб. м. При покупке колец необходимо проверять их качество, особенно состояние стыковочных граней. Оптимальный вариант – кольца с замком. Помимо колец потребуются трубы. Наиболее широко применяются трубы из полипропилена. Их диаметр должен составлять порядка 105-125 мм.
Взаимосвязь объема воды в сутки и размера септика

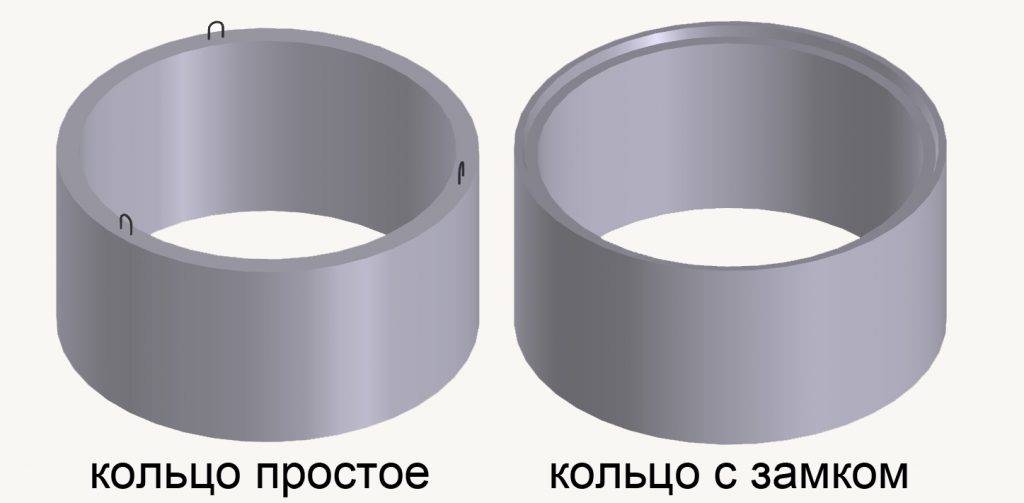

Виды бетонных колец
При возведении септиков потребуется такой инструмент и оборудование:
- грузоподъемные механизмы, средства малой механизации (таль, полиспаст и т. д.) и тренога для их установки;
- инструмент для приготовления раствора и проведения бетонных работ – емкости, миксер, лопата, мастерок, шпатель, терка;
- инструмент для монтажа колонны колец – перфоратор, электродрель, кувалда, долото;
- инструмент для наложения гидроизоляции и защитных материалов – малярная кисть, нож, ножницы, зубчатый шпатель;
- колнтрольный и измерительный инструмент – рулетка, металлическая линейка, отвес, строительный уровень.
Рытье котлована
Лучшим временем проведения этой работы считается поздняя осень или жаркое лето, когда уровень грунтовых вод наиболее заглублен. Котлован может копаться для каждого септика в отдельности или для всех сразу. Размер ямы должен превышать диаметр колец на 60-70 см для возможности наложения защитных материалов после монтажа. Глубина котлована выбирается с учетом толщины подушки и плиты перекрытия. Каждый последующий септик устанавливается на 40-50 см глубже предыдущего колодца. Для трубопровода роется траншея глубиной до 1,5 м и шириной 40-50 см. В траншее предусматривается укладка труб с уклоном (минимум 2 см на 1 м).
Котлован под септик должен вмещать по глубине все бетонные кольца
Укладка подушки. Она изготавливается путем засыпки песка и щебня. Толщина песочного слоя зависит от пучинистости почвы и составляет от 15 до 40 см. Подушка тщательно утрамбовывается.
Заливка дна
Бетонная стяжка обеспечивается цементно-песчаным раствором в пропорции 1:3. Вначале укладывается гидроизоляция из рубероида. Затем монтируется армировка из стальной сетки. Бетонный слой заливается толщиной 20-25 см с тщательным уплотнением и выравниванием поверхности. Размер основания должен превышать кольца на 25-40 см.
На один отсек двухкамерного септика заливают бетон, а на основание второго битняк и геотекстиль
На дно септика для гидроизоляции кладут геотекстиль
Затем выкладывают слой из гальки или битняка
Для того чтобы в дальнейшем смонтировать вертикальную колонну колец, важно сформировать ровную горизонтальную поверхность. Контроль горизонтальности осуществляется строительным уровнем
Полезные советы от экспертов
Эксперты советуют составлять схему очистительных сооружений на первоначальном этапе, придерживаясь технических рекомендаций специалистов. При сооружении септика следует придерживаться следующих правил:
- Для каждой емкости должна рыться отдельная яма, диаметр которой должен быть больше аналогичного параметра бетонного кольца.
- Если нижнее бетонное кольцо не имеет дна, то необходимо самостоятельно сделать на дне поверх песчаной подушки цементную стяжку толщиной 30-50 см. Дно цементируется для первых двух резервуаров.
- На дне последнего резервуара устраивается подушка из песка, гравия и щебня, выполняющая функцию фильтра.
- При больших размерах котлована вместо бетонного дна можно использовать бетонную плиту.
- Перед установкой колец с помощью уровня проверяется вертикальность стенок котлована.
- Кольца устанавливаются с помощью специализированной техники. При установке необходимо следить за целостностью стенок, на них не должно быть трещин и сколов, которые могут стать причиной разгерметизации и попадания нечистот в грунт. После установки швы герметизируются.
- Чтобы вода из одного септика в другой попадала очищенной, нужно трубы монтировать с небольшим уклоном вниз.
- Для наружной герметизации можно использовать рубероид или мастику из битума.
- Для избавления от неприятных запахов обязательно нужно сделать качественную вентиляцию.
Обслуживание заключается в контроле уровня канализационных вод и регулярном откачивании при необходимости. После откачки следует осматривать стенки колодца, чтобы не была нарушена герметизация. Если правильно соорудить автономную очистную систему и грамотно ею пользоваться, то она прослужит долгие годы, не доставляя особых хлопот, и будет качественно выполнять свои функции.
Конструкция и принцип работы устройства
Перед началом строительных работ нужно определиться с местом расположения канализации, нанеся ее на схеме участка. Необходимо учесть, что расстояние до дома должно быть больше 5 метров, до забора питьевой воды не менее 30 метров, уровень грунтовых вод должен быть достаточно низким, чтобы исключить риск попадания стоков в водоносные слои. Также следует обеспечить удобный подъезд для транспорта, чтобы откачивать регулярно стоки.
Очистительное устройство из бетонных колец представляет собой большой котлован, в котором установлены друг на друга железобетонные кольца диаметром, соответствующим размерам котлована. Между собой кольца соединены замковым механизмом. Вся конструкция образует камеру для очистки. Канализационная система может иметь от одной до трех таких камер.
Какова бы не была конструкция канализационной системы, принцип работы ее одинаков. Классическая схема бетонного септика включает в себя три колодца. По канализационным трубам стоки и отходы поступают в первую самую большую камеру с забетонированным дном. Ее объем составляет половину размера всей постройки. В резервуаре, куда не поступает воздух, стоки отстаиваются. Постепенно проходят химические процессы, в результате которых твердые включения оседают на дно, а сверху остается осветленная жидкость и легкие частицы. В колодец добавляют анаэробы для ускорения процесса разложения твердых отходов, которые оседают на дне.
В центральной части колодца находится труба с фильтрующим механизмом, по которой осветленная жидкость поступает во второй резервуар, где осуществляется дальнейшая очистка и фильтрация сточных вод. В отличие от первого колодца, разложение происходит с участием воздуха, а также используются дополнительные гравийные фильтры.
Из второй емкости очищенная жидкость попадает в третий колодец с песчаным или песчано-щебеночным дном. Проходя через песчаную подушку, канализационные воды окончательно очищаются и уходят в почву.
Разновидности септиков – преимущества и недостатки
Перед тем как заниматься устройством канализационной системы на участке, следует разобраться в преимуществах и недостатках септика, узнать, какие разновидности существуют.

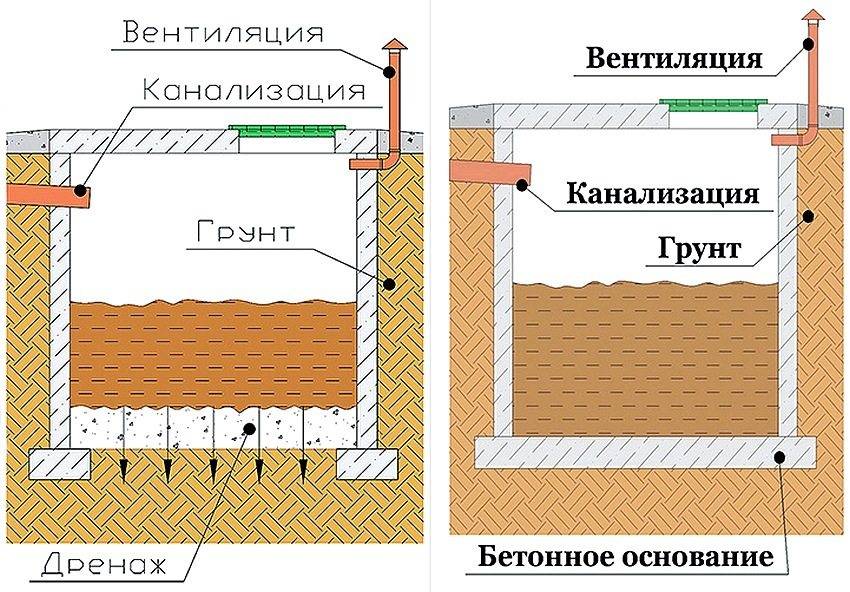

Самый простой вариант септика – резервуар больших размеров, в котором собираются сточные воды. Стены такой конструкции герметичны, поэтому необходимо регулярное очищение от канализационных стоков с помощью специальной техники – ассенизаторской машины.
Вторым вариантом с одной емкостью является септик из бетонных колец, в котором отсутствует дно, что позволяет стокам беспрепятственно уходить в грунт. Устройство такого септика возможно при малых объемах сточных вод, его объем должен быть больше в 16-20 раз суточного объема стоков. Кроме того, почва на участке должна иметь хорошие фильтрующие свойства и грунтовые воды находятся достаточно глубоко, чтобы нечистоты не попали в водоносные слои.
На дно фильтрующего колодца засыпают несколько слоев песка и гравия. По такой схеме стоки сначала очищаются с помощью биологически активных препаратов, а затем, проходя через фильтрующую подушку на дне, дренируют в грунт, где анаэробные бактерии, содержащиеся в почве, доочищают их до необходимых показателей.
В конструкции с несколькими емкостями канализационные воды поступают в первую емкость, проходит их первичная очистка. Затем стоки достигают уровня, где происходит их перелив в следующую емкость, где происходит вторичная очистка. При наличии третьего колодца первые два выполняют функцию отстойника, третий является фильтрующим. Таким образом, осуществляется многоступенчатая очистка канализации, после которой очищенная жидкость поступает в колодец или почву. Качество очистки в этом случае зависит от количества емкостей и может достигать высоких показателей – 98-100%.
Бетонный септик из колец имеет следующие преимущества:
- простота монтажа;
- экономичность;
- нет необходимости в подключении электричества, установке насоса;
- экологичность;
- удобство обслуживания;
- длительный срок эксплуатации;
- минимальные затраты при строительстве.
Если применять для очищения специальные биобактерии, это ускорит процесс разложения продуктов жизнедеятельности, что позволит откачивать жидкость из емкостей раз в 5 лет.
Имеет очистительное сооружение из бетонных колец и недостатки:
- при монтаже нужна специальная техника для установки бетонных колец;
- если используется несколько камер, приходится вручную делать отверстия для перелива жидкости, что усложняет монтаж;
- существует необходимость в периодической чистке дна камер от ила с помощью ассенизаторской машины;
- при нарушении герметичности существует риск попадания нечистот в почву.
